Murverkskonstruktioner byggnadsteknisk utformning. Viktiga byggnadsfysikaliska aspekter:

Transkript

1 Murverkskonstruktioner byggnadsteknisk utformning Viktiga byggnadsfysikaliska aspekter: Värmeisolering (U-värde) Skapa lufttäthet Hindra utifrån kommande fukt Stoppa inifrån kommande fukt Förhindra kapillärsugning av vatten från mark Komfortabelt inomhusklimat

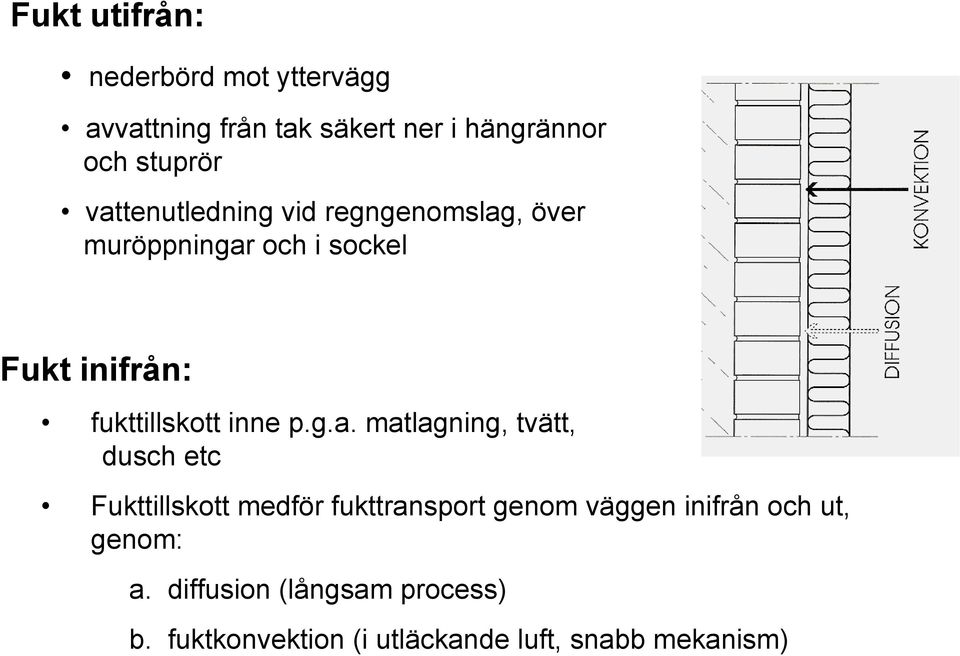

2 Fukt utifrån: nederbörd mot yttervägg avvattning från tak säkert ner i hängrännor och stuprör vattenutledning vid regngenomslag, över muröppningar och i sockel Fukt inifrån: fukttillskott inne p.g.a. matlagning, tvätt, dusch etc Fukttillskott medför fukttransport genom väggen inifrån och ut, genom: a. diffusion (långsam process) b. fuktkonvektion (i utläckande luft, snabb mekanism)

3 Arbetstekniken viktig : Bruk på hela koppytan Lägga skalmurstegel med inre kant först Viktigt att lagd sten ligger Väl fyllda fogar Orsak: Risk för regngenomslag Undvika bruksspill i luftspalt Risk för regngenomslag, sämre hållfasthet Täthet mot regngenomslag

4 Genomtänkta detaljlösningar: Vattenavledning över muröppningar Vattenavledning i sockeln Glidskikt i uk mur Väl utförda anslutningar mot andra byggnadsdelar Omhändertagande av dagvatten från tak

5 Del 1 Ytterväggar utan träregelstommar Putsade murblocksväggar: lättklinker (leca) lättbetong tegelmurblock (porotherm) Fasadmur + isolering + bakmur: bakmursalternativ lättbetong lättklinker tegel murad eller gjuten betong

6 Värmeisolering i fasadmur + isolering + bakmur fasadmur isolering, λ = bakmur, puts U-värde 0,25: 0,15: Tegel + isolering betong väggdjup: 400 mm leca lättbetong tegelmurblock ½ stens tegel

7 U-värden i blockmurverk: 365 porotherm respektive lättbetong leca DSM 0.35? 350 leca isoblock, ergotherm 0.24, Porotherm med perlitfyllning 0.18 i hålen 500 lättbetong, densitet

8 Lufttäthet Viktigt ur energi- och komfortsynpunkt Murade hus mer lufttäta än regelhus Diffusionstäthet behövs inte i murade ytterväggar utan organiskt innehåll Putsning av murens insida ger tillräcklig lufttäthet Viktigt med lufttäta anslutningar mot lätta byggnadsdelar

9 Taksnitt långsida, fasadtegel/lättbetong, utkragande tak

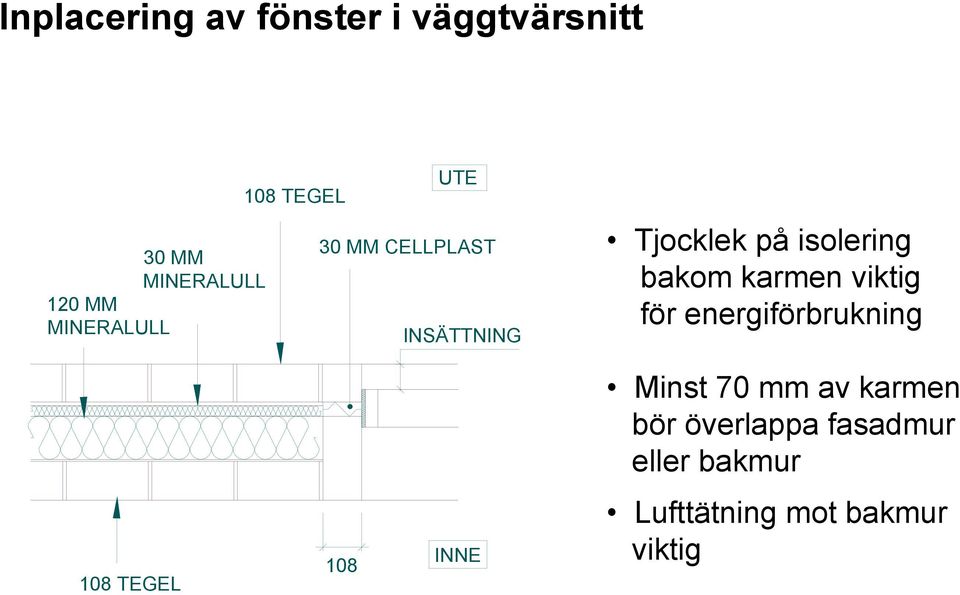

10 Inplacering av fönster i väggtvärsnitt 30 MM MINERALULL 120 MM MINERALULL 108 TEGEL UTE 30 MM CELLPLAST INSÄTTNING Tjocklek på isolering bakom karmen viktig för energiförbrukning Minst 70 mm av karmen bör överlappa fasadmur eller bakmur 108 TEGEL 108 INNE Lufttätning mot bakmur viktig

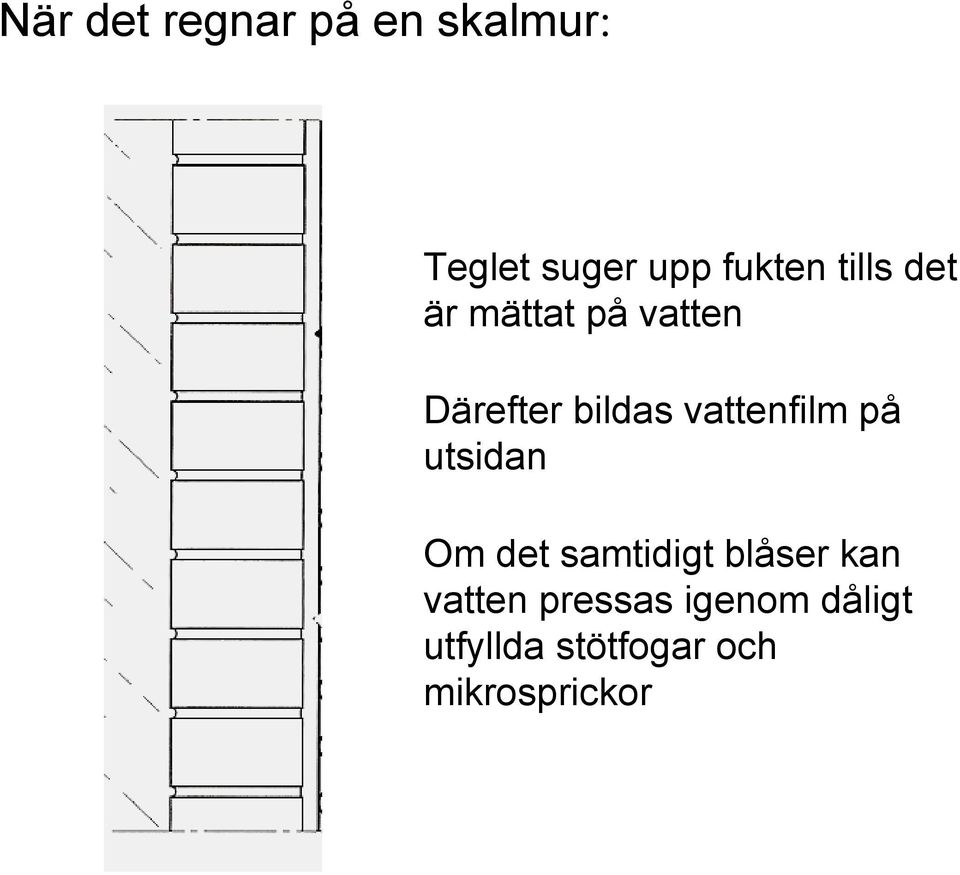

11 När det regnar på en skalmur: Teglet suger upp fukten tills det är mättat på vatten Därefter bildas vattenfilm på utsidan Om det samtidigt blåser kan vatten pressas igenom dåligt utfyllda stötfogar och mikrosprickor

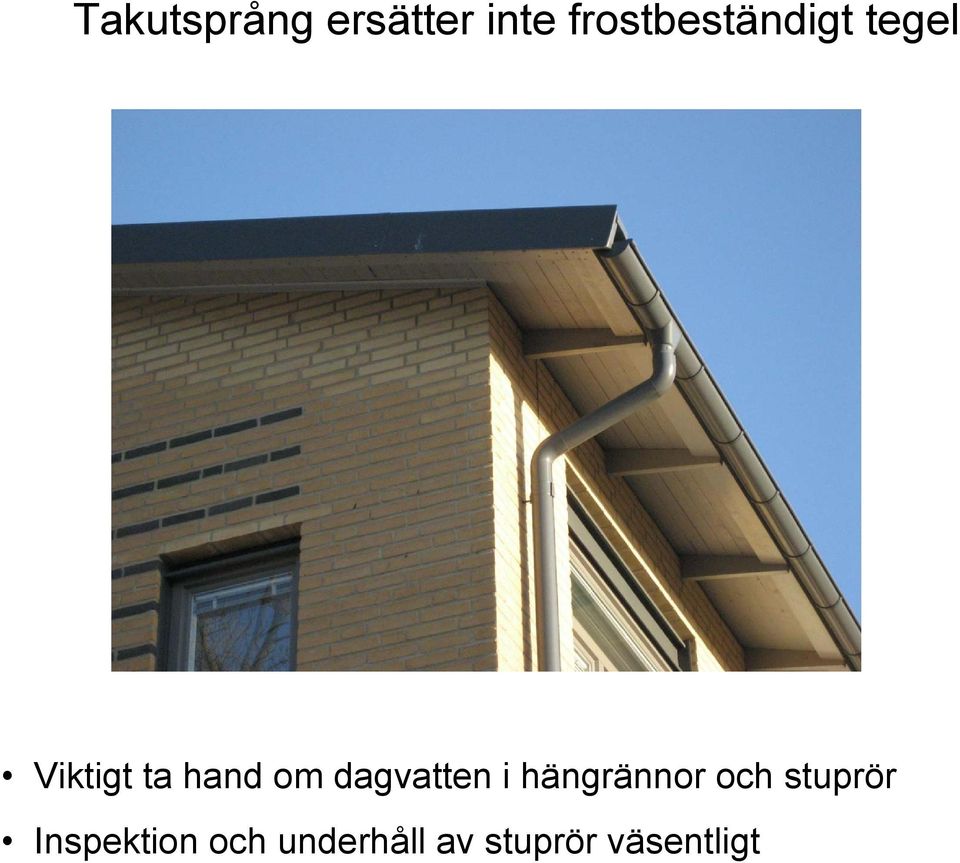

12 Takutsprång ersätter inte frostbeständigt tegel Viktigt ta hand om dagvatten i hängrännor och stuprör Inspektion och underhåll av stuprör väsentligt

13 Vattenutledning i sockel och över fönster/dörröppningar: Vattenutledning vid sockel Vattenutledning vid fönster

14 Fönsterdetalj, fönster långt ut i väggen

15 Grundsnitt, platta på mark: Kombinationsmur leca/tegel, vattenutledning i sockel

16 Från en materialtillverkares hemsida: Konstruktionsanvisning ISOGRUND kan belastas med icke bärande tegelmur eller annan sekundär belastning motsvarande 15 kn/m. Vid belastning med halvstens tegelmur skall minst 25 mm av muren stå på betongen bakom elementen. Vid större laster förses elementen med urtag i överkant där urtagens storlek och placering dimensioneras för aktuella laster. Vid halvstens tegelfasad

17 Grundsnitt, platta på mark, prefab sockelelement leca: tegel fingerspalt mineralull lättklinker puts prefab kantbalk av lättklinker lätklinkerblock bygel som gjutits in i kantelementet krokas i med armering, som förankras i plattan Fasadtegel/lättbetong cellplast (intermittent)

18 Fukttätning av murad källarvägg, leca

19 Fukt inifrån: I murade väggar utan diffusionsspärr sker emellanåt kondens p.g.a. diffusion Kondenserat vatten sugs upp av murverket, magasineras i muren och avdunstar senare Frånvaron av organiskt material medför att inget händer Fuktkonvektion förhindras om konstruktionen och dess anslutningar mot fönster, dörrar och lätta byggnadskonstruktioner är lufttäta

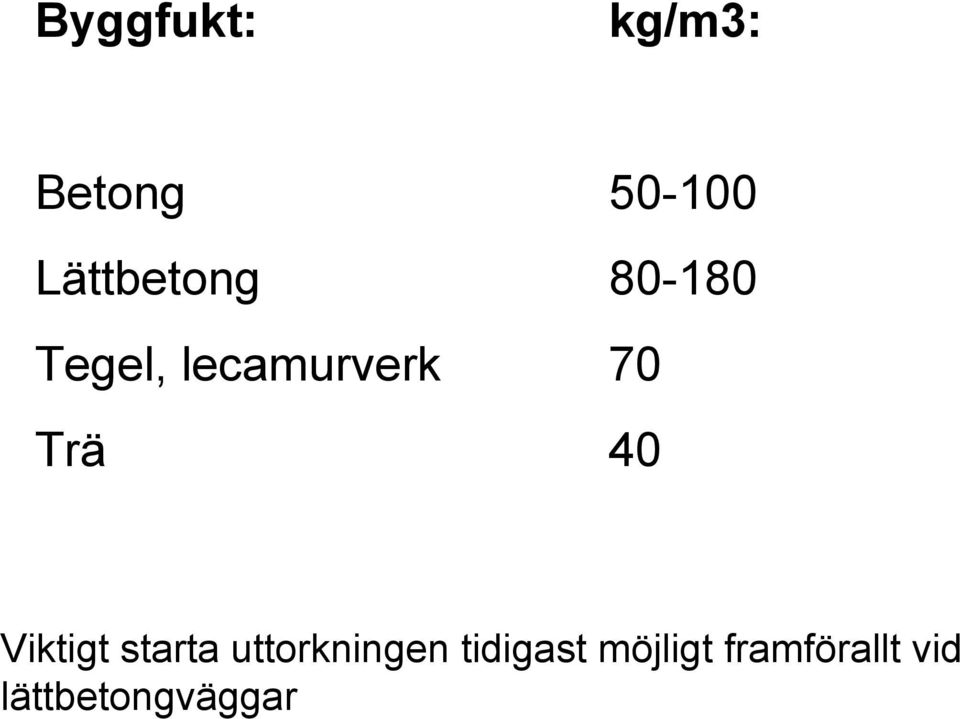

20 Byggfukt: kg/m3: Betong Lättbetong Tegel, lecamurverk 70 Trä 40 Viktigt starta uttorkningen tidigast möjligt framförallt vid lättbetongväggar

21 Komfort: Övertemperaturer i radhus med lätt respektive tung stomme. Enligt Hagentoft m.fl.

22 Stigande temperatur T Värme till vägg Fallande temperatur T Värme från vägg

23 Inträngningsdjup avgör nyttan av tung stomme: Sten Betong Tegel Lättbetong Lättklinker Massivt trä Inträngningsdjup [cm]

24 Del 2 Skalmur med träregelstomme

25 Lufttätning: platsfolie på insidan, också diffusionstät Vattenupptagning i skalmur vid regn regnväder solen värmer upp teglet, o - uttorkning inåt kanske +22 o inomhus, risk för kondens på plastfoliens utsida sommarkondens

26 HUS-AMA om träregelvägg med fasadtegel: Luftspalt minst 30 mm Luftspalten får inte sättas igen av bruk Minst var fjärde stötfog i första skiftet öppen för luftning och dränering Luftspalten öppen i överkant Anslutningsdetaljer ska ge tillräcklig täthet mot inträngande vatten. Beakta särskilt tätheten vid fönster och dörrar.

27 Vattenutledning och ventilation vid sockel:

28 Vattenutledning i ovankant fönster:

29 Skalmur med träregelstomme: Teglet trots allt robust och tålig fasad ringa underhåll kan ge vackra fasader Men för att fungera bra byggnadsfysikaliskt krävs egentligen en väl fungerande ventilerad luftspalt

30 Luftningen i skalmur som gestaltningselement Tegelprodukt? Ventiler med koppformat i metall Del av ett geometriskt mönster eller murförband Illustration av att skalmuren är skalmur utanför träregelvägg Produktutveckling?

31 Mer om detaljlösning för fasadtegel + bakmur kan läsas i:
