1 THERMODRÄN Utvändig isolering och dränering av källarvägg

2 THERMODRÄN ETT GENOMBROTT I KAMPEN MOT FUKT! Dagens klimatförändringar ställer höga krav på våra byggmaterial och byggmetoder. Husets källare upplevs ofta som rå och otrevlig med en fuktig lukt. Denna källarlukt beror oftast på fukt. Fukt och dålig inomhusmiljö är ett problem i många gamla bostäder med källare eller souterrängdel i Sverige. att den varma inomhusluften möter den kalla källarväggen och kondenserar. Denna fuktiga miljö ligger till grund för uppkomsten av mögel som sedan sprider sig till material runt om och ger problem som fuktskador, röta, dålig lukt, allergier, hälsoskador och höga uppvärmningskostnader. Det finns flera orsaker till fukt. Huset kan till exempel vara dåligt dränerat, vilket leder till att vatten från marken utanför tas upp av källarväggen. Det kan också bero på att det är fel isolerat, detta gör ORSAKER TILL FUKT Klimatet Regn Dålig dränering Fel isolering KONSEKVENS Fukt Kondens Mögel HUR UNDVIKER MAN PROBLEMET? Isolera Dränera Tillåt fuktvandring ut RESULTAT Röta Dåligt inomhusmiljö Dåligt lukt Allergier Högre uppvärmningskostnader JACKON THERMODRÄN För utvändig isolering och dränering av källarvägg

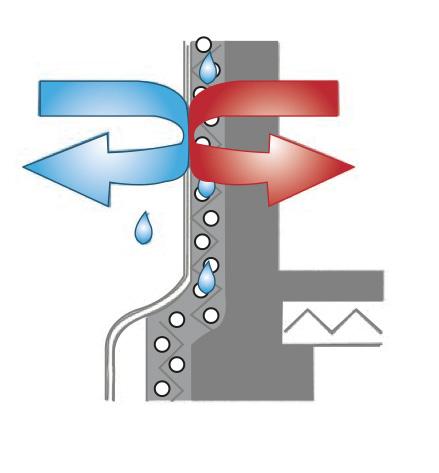

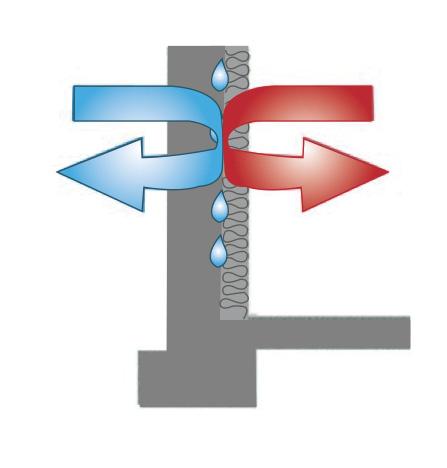

3 THERMODRÄN Vad säger regelboken? Vid grundläggning under marknivån måste byggnadsdelarna skyddas mot vatten som förekommer dels som ytvatten och dels som grundvatten eller porvatten. Detta sker genom avledande och dränerande åtgärder. Dessutom måste vatten hindras från att kapillärt sugas in i konstruktionen, detta sker genom kapillärbrytande skikt. Byggfukt måste kunna torka ut och fukt från marken ska hindras från att diffundera in i konstruktionen och där kondensera eller förorsaka alltför hög relativ fuktighet. Detta tillgodoses genom fuktteknisk utformning av källarväggar. Fukthandboken rekommenderar att värmeisoleringen placeras på utsidan av den bärande väggen och kan då utgöra en del av fuktskyddet. Utvändig värmeisolering har så avsevärda fördelar ur fuktsynpunkt att invändig värmeisolering inte bör komma ifråga för nybyggnader. Det finns flera exempel på problem med fukt i källare. Trots invändig tilläggsisolering kommer väggen vara kall. När varm luft med hög relativ fuktighet möter den kalla ytan på baksidan av den invändiga isoleringen, kondenserar luftfuktigheten. Små vattendroppar bildas och bildar grogrund för mögel och röta. Den typiska "källarlukten" uppstår. Diffusionsöppen isolering monterad direkt mot ytterväggen gör att betongen torkar både ut och inifrån. Den håller också innetemperaturen på en jämn nivå samtidigt som källarväggen hålls torr. Specialutvecklad isolering gjord av expanderad polystyren (EPS), så som Thermodrän, finns omtalad i Fukthandboken. EPS är mycket lämpligt att använda för en snabb och effektiv uttorkning av fuktig källarvägg. Källarväggen som är helt eller delvis under marknivå måste skyddas mot fukt och kyla. Fuktiga källare är en stor utmaning. Statistik från försäkringsbolagen tyder på att flertalet bostäder har behov av dränering. Trots det är det få som gör något åt det. FUKT I KÄLLARE ÄR EN STOR UTMANING BÅDE VID NYBYGGNATION OCH RENOVERING Det svenska källarutrymmet har en lång historia, det har byggts källare i alla tider. Historiskt har källaren varit en sval och nästan lite rå plats som används för förvaring. På senare år, i takt med en ökad efterfrågan på bostäder, har detta utrymmet mer och mer omvandlats till en boyta. Vem minns inte alla gillestugor som kom under 70talet? Siffror från försäkringsbolagen visar på att ett flertal av husen byggda innan 1970 med numera inredd källare har problem med fukt i källarväggen och dåligt inomhusklimat. Jackon Thermodrän är skivan som monteras direkt på yttersidan av källarväggen. Skivan är diffusionsöppen samtidig som den isolerar och dränerar. Thermodrän med sin höga dräneringsförmåga isolerar och torkar ur fuktiga källarväggar. Det som tidigare var en källa till dålig inneluft och fukt, kan nu blir en trygg vägg som bidrar till ett bra inneklimat och en bra bokomfort. Även om det inte planeras att ha rum i källaren avsedda för vistelse är det viktigt att ta det i beaktande vid nybyggnation. Med en torr och varm yttervägg från start är det enklare att i efterhand ändra sig och göra en bostadsyta där. En extra inredd våning ger ett högre marknadsvärde på bostaden. Oavsett om du bygger nytt eller ska dränera om så gäller föreskrifterna från Fukthandboken. Jackon är stolt över att kunna erbjuda en produkt som är skräddarsydd för detta ändamål. THERMODRÄN

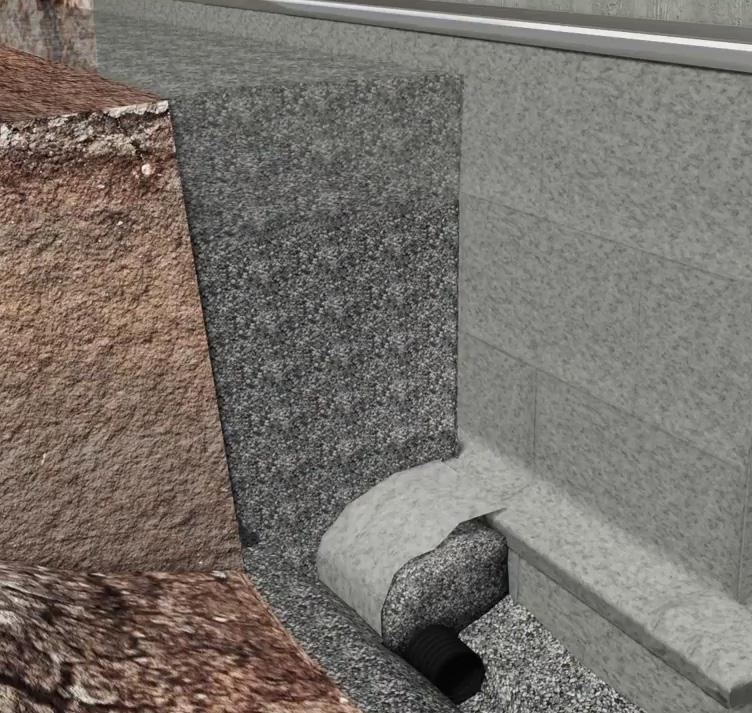

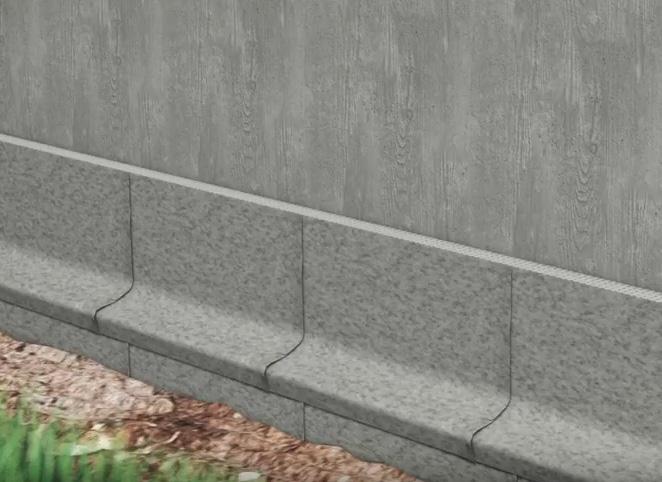

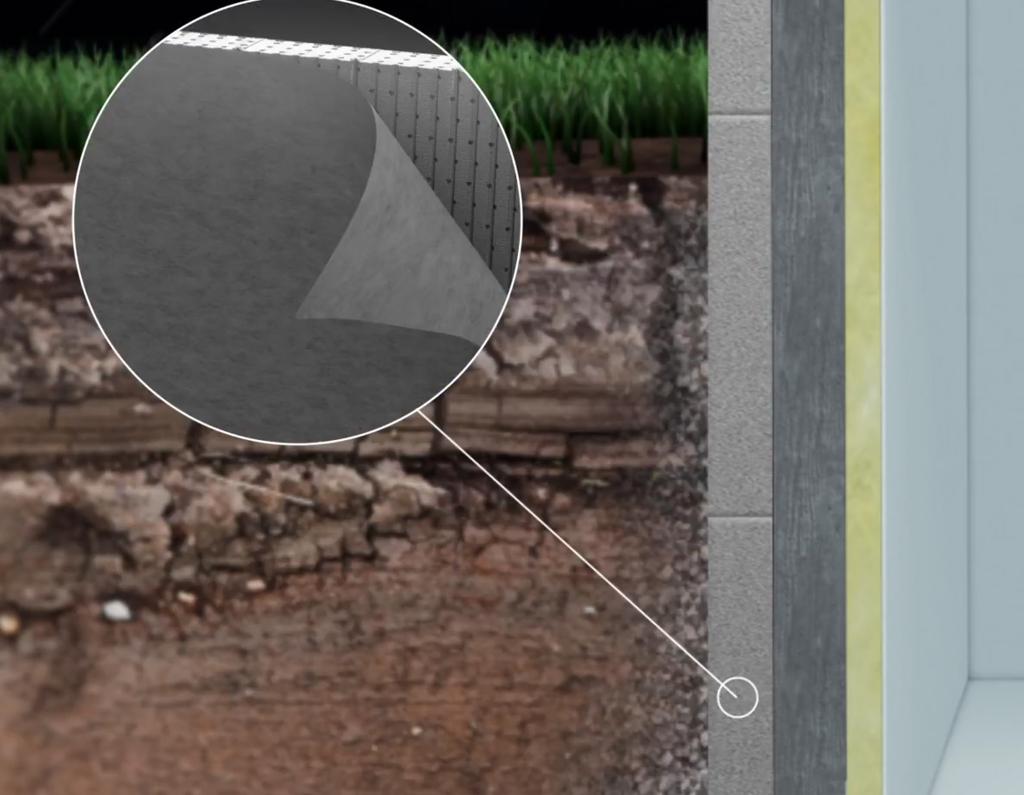

4 Försprånget ligger i utvecklingen Jackon Thermodrän är ett resultat av grundlig produktutveckling i samarbete med den professionella användaren. Systemet är kvalitetssäkrat och blir dagligen testat på byggarbetsplatser över hela landet. Jackon Thermodrän produceras i Norge med stränga kvalitetskrav och den är patentsökt. HÅL OCH SPÅR FÖR OPTIMAL DRÄNERING OCH DIFFUSION Hålen i skivan ger god kapillärbrytning, unika diffusionsegenskaper och optimal dränering. Sidan som monteras in mot väggen har knoppar som möjliggör luftning av väggen. Efter 60 år i förarsätet vet Jackon vad som krävs! Skivorna monteras liggande direkt på källarens yttervägg ISOLERAR Jackon Thermodrän är producerat i Jackopor, ett material som återvinns och inte är skadligt för miljön. Jackon Thermodrän är effektiv värmeisolering som håller källarväggen varm. DRÄNERAR Jackon Thermodrän har hål och spår för bra kapillärbrytning och optimal dränering av vatten från terräng. TORKAR KÄLLARVÄGGEN Jackon Thermodrän har många små horisontella hål för unika diffusionsegenskaper. Jackon Thermodrän är utmärkt för snabb och effektiv uttorkning av fuktiga källarväggar. PÅLIMMAD FIBERDUK SOM HINDRAR FINKORNIGT MATERIAL FRÅN ATT TRÄNGA IN I DRÄNERINGSHÅLEN Skivorna avslutas i terrängnivå med ett perfekt anpassat avslut i Jackopor och avslutningslist i aluminium eller plast. HÖG TRYCKHÅLLFASTHET Jackon Thermodrän är formgjuten i EPS med tryckhållfasthet 100. Resultatet är en stabil skiva som håller ihop och tål vikten från motfyllnadsmassorna och hård hantering på byggarbetsplatsen utan att smula sönder. GJUTEN SKIVA MED HÖG TRYCKHÅLLFASTHET I JACKOPOR MED BRA ISOLERVÄRDE Skivorna finns i formatet 1200 mm x 600 mm och tjocklekarna 100 mm eller 200 mm Thermodrän levereras med eller utan pålimmad fiberduk Teknisk information Dränerande massor fylls upp mot skivan och fiberduken. SPECIFIKATIONER STANDARD ENHET JACKON THERMODRÄN 100 Dimensionerande värde, λd. Dräneringsskiva utanpå vägg. EN10456 x 103 W/mK 38 Tryckhållfasthet: Korttidslast (brukslast) EN 826 kn/m 100 Långtidslast vid 2% deformation EN 1606 kn/m Densitet, massiv kg/m3 Densitet, netto kg/m3 Dräneringskapacitet l/min/m Fiberduk pålimmad Fiberduk lös Val av tryckhållfasthet vid sten och jord Motfyllnadshöjd, meter 0 2,0 Val av tryckhållfasthet vid sand och grus Motfyllnadshöjd, meter 0 4, N2 N2
