1 BUILDING SOLUTIONS Ravago Building Solutions Produktfakta STYROFOAM - Extruderad Polystyren (XPS)

2 s 2

3 01 Introduktion STYROFOAM det första extruderade polystyrenmaterialet I början av 1940-talet, då de flesta typer av plaster fortfarande befann sig i experimentstadiet, arbetade forskare på på ett nytt material kallat polystyren. En av forskarna utförde ett experiment för att göra polystyren mer flexibel. Experimentet ledde till att man utvecklade en helt ny teknik. Första gången materialet användes i en större konstruktion var 1948 i ett kyllager hos Stroh-bryggeriet i Detroit USA. gav produkten namnet STYROFOAM, det första extruderade polystyrenmaterialet. De första skumplastprodukterna såldes till militären och materialet användes för flytutrustning och bryggor under andra världskriget tack vare den vattentäta och lätta konstruktionen samt de goda flytegenskaperna. 02 Teknisk beskrivning Material STYROFOAM isoleringsskivor består av extruderad polystyren. Extruderingstekniken ger en produkt med homogen och sluten cellstruktur. Materialet blir starkt och styvt med mycket bra isoleringsegenskaper. STYROFOAM från Ravagos fabrik i Norrköping tillverkas med återvunnen koldioxid som jäsgas. Produkterna innehåller inte något flamskyddsmedel eller andra ämnen som klorflourkarboner (CFC), hydroklorfluorkarboner (HCFC) eller växthusgaserna HFC/HFA. Ytstruktur STYROFOAM isoleringsskivor är blå, med en slät extruderingsyta (skinn), med undantag planfrästa produkter och PERIMATE, som är spårad och har pålimmad fiberduk. s 3

4 03 Egenskaper Brand Bokstaven N i slutet av namnet STYROFOAM A-N betyder att produkten inte innehåller flamskyddsmedel. Om produkten utsätts för öppen eld kan den därför antändas och brinna med ett snabbt förlopp. I de flesta länder bygger brandklassificeringen på test i mindre skala och avspeglar inte materialets egenskaper under en verklig brand. Produkter av polystyren smälter vid höga temperaturer. Vatten/Vattenånga STYROFOAM har låg vattenupptagning och påverkas minimalt av fukt och upprepade perioder av frysning och upptining. Biologisk påverkan STYROFOAM är rötbeständigt och angrips inte av mögel, svampar, skadedjur eller insekter. Kemikalier STYROFOAM isoleringsskivor påverkas inte av vanligt förekommande byggnadsmaterial som kalk, cement, gips, vattenfritt gips, lösningsmedelsfritt bitumen, vattenbaserade träbehandlingsmedel eller av alkoholer. När andra kemikalier kan komma i kontakt med STYROFOAM bör kontaktas. Vissa organiska material som lösningsmedelsbaserade träbehandlingsmedel, och produkter av stenkolstjära (kreosot etc), thinner och vanligen förekommande lösningsmedel som aceton, etylacetat, bensin, toluen och lacknafta angriper STYROFOAM produkterna och leder till att dessa mjukas upp, krymper och till och med löses upp, med påföljande förlust av prestanda. Vid limning av produkten rekommenderas ett lösningsmedelsfritt lim t ex en- och tvåkomponentslim, polyuretanlim utan lösningsmedel, PVA-lim eller smältlim. Ta kontakt med limtillverkaren för att kontrollera att limmet kan användas i applikationen. Här monteras STYROFOAM i skidtunneln i Torsby, Sveriges första arena för längdskidåkning inomhus. Livslängd Korrekt installerade har STYROFOAM isoleringsskivor en livslängd jämförbar med byggnadens eller konstruktionens. Miljöegenskaper STYROFOAM är inte biologiskt nedbrytbart i miljön och utgör därför ingen miljöfara för vatten/jord. Återvinning och avfallshantering STYROFOAM kan: - återvinnas mekaniskt - återvinnas kemiskt - deponeras - brännas under godkända förhållanden för att ta tillvara energiinnehållet Solljus/värme Skydda STYROFOAM från att utsättas för direkt solljus under lång tid, för att förhindra att skivans ytskikt bryts ned. Produkten bör ej lagras eller användas under mörka skikt utsatta för direkt solsken. Ej heller utsättas för temperaturer över 70 C. s 4

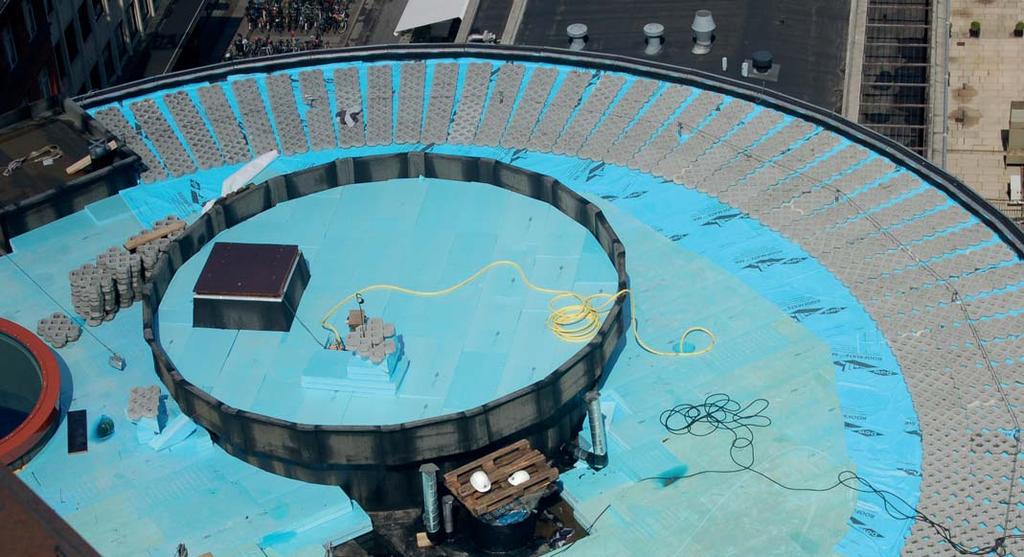

5 04 STYROFOAM Värmeisolering med lång livslängd STYROFOAM STYROFOAM och dess egenskaper gör produkten särskild lämplig att användas i grunder, olika typer av golvkonstruktioner, andra applikationer där det ställs höga krav på stora laster, takterasser och omvända tak. Produktserien STYROFOAM finns i olika tryckhållfastheter, längder och tjocklekar för att passa tänkbara applikationer och användningsområden. Skivorna finns också med falsade kanter för att säkerställa att inga köldbryggor uppstår. Dessa skivor är konstruerade för att användas i markarbeten och gör STYROFOAM extra lämplig vid isolering av vägar, trafikytor, flygplatser och järnvägar. s 5

6 05 STYROFOAM A-N - TEKNISKT DATABLAD Egenskaper Standard Enhet CE-kod STYROFOAM TM A-N 250 STYROFOAM TM A-N 300 STYROFOAM TM A-N 300-PL Värmekonduktivitet 60 mm SS-EN W/mK D 0,033 0,033 0,033 > mm SS-EN W/mK D 0,034 0,034 > mm SS-EN W/mK D 0,035 0,035 > 120 mm SS-EN W/mK D 0,036 0,036 Korttidstryckhållfasthet SS-EN 826 kpa CS (10/Y) Tillåten långtidslast vid 2% deformation SS-EN 1606 kpa CC (2/1,5/50) NPD Vattenabsorption - vid nedsänkning SS-EN %-vol. WL(T) < 0,7 < 0,7 < 1,5 - vid diffusion < 50 mm SS-EN %-vol. WD(V) 3,0 3,0 NPD mm SS-EN %-vol. WD(V) 2,0 2,0 > 70 mm SS-EN %-vol. WD(V) 1,0 1,0 - vid frys/upptining SS-EN %-vol. FTCD < 1,0 < 1,0 NPD Densitet kg/m Brandklass SS-EN Euroclass NPD NPD NPD Dimensioner 1) Tjocklek SS-EN 823 mm 50, 70, 80, 100, , 50, 60, 70, 80, 100, 150 Bredd SS-EN 822 mm 585 / / Längd - kort skiva SS-EN 822 mm Längd - lång skiva SS-EN 822 mm 2385 / / Kantprofil fals / rak fals / rak rak 20, 30 1) Andra tjocklekar och dimensioner kan erbjudas på förfrågan R-värde STYROFOAM TM A-N 250, STYROFOAM TM A-N 300, STYROFOAM TM A-N 300-PL Tjocklek - mm Värmemotstånd - m².k/w 0,60 0,90 1,20 1,50 1,80 2,05 2,35 2,85 4,15 s 6 Varumärke som tillhör DDP Specialty Electronic Materials US, Inc ( DDP ) eller dess dotterbolag.

7 STYROFOAM A-N - TEKNISKT DATABLAD Egenskaper Standard Enhet CE-kod STYROFOAM TM A-N 400 STYROFOAM TM A-N 500 STYROFOAM TM A-N 700 Värmekonduktivitet 60 mm SS-EN W/mK D 0,033 0,033 0,033 > mm SS-EN W/mK D 0,034 0,034 0,034 > mm SS-EN W/mK D 0,035 0,035 > 120 mm SS-EN W/mK D 0,036 Korttidstryckhållfasthet SS-EN 826 kpa CS (10/Y) Tillåten långtidslast vid 2% deformation SS-EN 1606 kpa CC (2/1,5/50) Vattenabsorption - vid nedsänkning SS-EN %-vol. WL(T) < 0,7 < 0,7 < 0,7 - vid diffusion < 50 mm SS-EN %-vol. WD(V) mm SS-EN %-vol. WD(V) 2,0 2,0 2,0 > 70 mm SS-EN %-vol. WD(V) 1,0 1,0 1,0 - vid frys/upptining SS-EN %-vol. FTCD < 1,0 < 1,0 < 1,0 Densitet kg/m Brandklass SS-EN Euroclass NPD NPD NPD Dimensioner 1) Tjocklek SS-EN 823 mm 50, , 80, , 80 Bredd SS-EN 822 mm Längd - kort skiva SS-EN 822 mm 1185 Längd - lång skiva SS-EN 822 mm Kantprofil fals fals fals 1) Andra tjocklekar och dimensioner kan erbjudas på förfrågan R-värde STYROFOAM TM A-N 400, STYROFOAM TM A-N 500, STYROFOAM TM A-N 700 Tjocklek - mm Värmemotstånd - m².k/w 0,60 0,90 1,20 1,50 1,80 2,05 2,35 2,85 4,15 Varumärke som tillhör DDP Specialty Electronic Materials US, Inc ( DDP ) eller dess dotterbolag. s 7

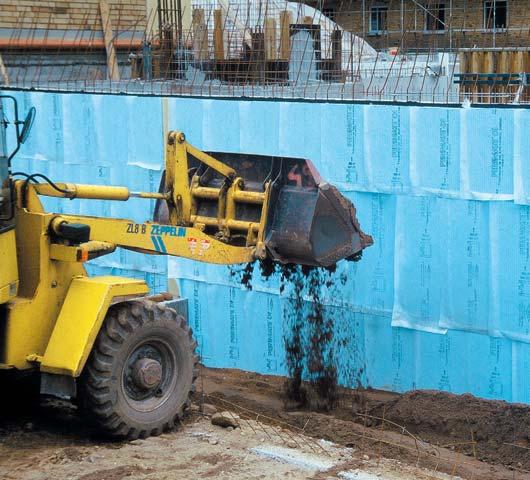

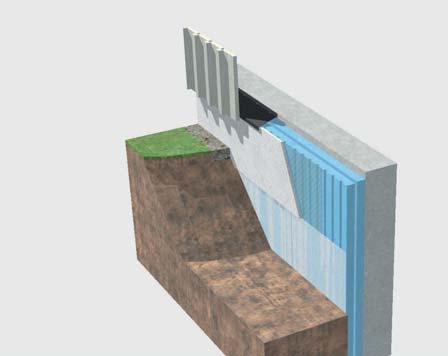

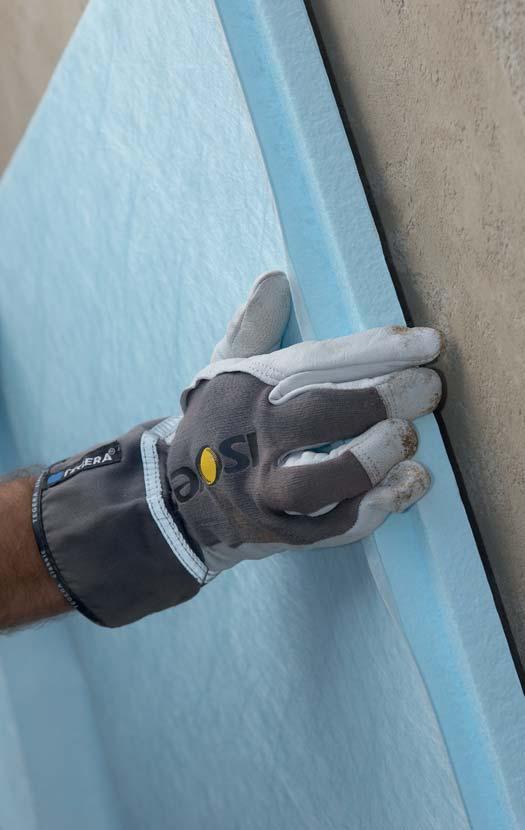

8 06 PERIMATE Tilläggsisolering av källarvägg PERIMATE är en unik allt-i-ett lösning för dränering, isolering och fuktskydd. PERIMATE består av extruderad polystyren som är känt för att ha hög tryckstyrka och låg vattenupptagning samt tåla upprepade perioder av frysning och upptining. De vertikala dräneringskanalerna i skivan leder bort fukt och hålls rena från jordpartiklar genom en tunn fastklistrad fiberduk. Genom att placera PERIMATE på utsidan av källarväggen hindras markfukt från att tränga in i konstruktionen och väggen hålls varm och torr. PERIMATE finns i olika tjocklekar och längder. Skivorna har falsade kanter för att säkerställa att inga köldbryggor uppstår. PERIMATE monteras på utsidan av källarväggen, den absolut bästa metoden av tilläggsisolering av källare. Produkten isolerar, dränerar och skyddar mot fukt. s 8

9 07 PERIMATE DI-A-N Egenskaper Standard Enhet CE-kod PERIMATE DI-A-N Värmekonduktivitet 60 mm SS-EN W/mK λ D 0,033 > mm SS-EN W/mK λ D 0,034 > mm SS-EN W/mK λ D 0,035 > 120 mm SS-EN W/mK λ D 0,036 Korttidstryckhållfasthet SS-EN 826 kpa CS (10/Y) 300 Tillåten långtidslast vid 2% deformation SS-EN 1606 kpa CC (2/1,5/50) 110 Vattenabsorption - vid nedsänkning SS-EN %-vol. WL(T) < 0,7 - vid diffusion < 50 mm SS-EN %-vol. WD(V) mm SS-EN %-vol. WD(V) 2,0 > 70 mm SS-EN %-vol. WD(V) 1,0 - vid frys/upptining SS-EN %-vol. FTCD < 2,0 Densitet kg/m 3 32 Brandklass SS-EN Euroclass NPD Dimensioner 1) Tjocklek SS-EN 823 mm 50, 80, 100 Bredd SS-EN 822 mm 585 Längd - kort skiva SS-EN 822 mm 1185 Längd - lång skiva SS-EN 822 mm 2385 Kantprofil fals 1) Andra tjocklekar och dimensioner kan erbjudas på förfrågan. R-värde PERIMATE DI-A-N Tjocklek - mm Värmemotstånd - m².k/w 1,50 2,35 2,85 Varumärke som tillhör DDP Specialty Electronic Materials US, Inc ("DDP") eller dess dotterbolag. s 9

10 08 CE-märkning CE-märkning är inte ett godkännande som visar att produkten uppfyller landets byggregler, däremot visar CE-märkningen vilka egenskaper produkten har. Byggprodukter som omfattas av en harmoniserad standard måste ha en prestandadeklaration och vara CE-märkta för att få säljas. XPS omfattas av den harmoniserade europastandarden EN 13164: Värmeisoleringsprodukter för byggnader Fabrikstillverkade produkter av extruderad styrencellplast (XPS) Egenskapsredovisning. STYROFOAM och PERIMATE är CE-märkta enligt SS-EN och har följande beteckning: STYROFOAM 250 A-N STYROFOAM 300 A-N STYROFOAM 300 PL-A-N STYROFOAM 400 A-N STYROFOAM 500 A-N STYROFOAM 700 A-N PERIMATE DI-A-N T1-CS(10\Y)250-CC(2/1,5/50)90-WL(T)0,7-WD(V)1, 2, 3 1 )-FTCD1-DS(70,90)-DLT(2)5 T1-CS(10\Y)300-CC(2/1,5/50)140-WL(T)0,7-WD(V)1, 2, 3 1 )-FTCD1-DS(70,90)-DLT(2)5 T1-CS(10\Y)300-WL(T)1,5-DS(70,90) T1-CS(10\Y)400-CC(2/1,5/50)180-WL(T)0,7-WD(V)1, 2 1 )-FTCD1-DS(70,90)-DLT(2)5 T1-CS(10\Y)500-CC(2/1,5/50)225-WL(T)0,7-WD(V)1, 2 1 )-FTCD1-DS(70,90)-DLT(2)5 T1-CS(10\Y)700-CC(2/1,5/50)250-WL(T)0,7-WD(V)1, 2 1 )-FTCD1-DS(70,90)-DLT(2)5 T1-CS(10\Y)300-WL(T)0,7-WD(V)1, 2 1 )-FTCD2-DS(70,90) 1) Beroende på tjocklek Förklaring av beteckningskoderna som anger produktens deklarerade egenskaper enligt standard SS-EN 13164: T CS(10\Y) CC(i1/i2/y) σc WL(T) WD(V) FTCD DS(70,90) DLT(2)5 Beteckningen för den deklarerade klassen för tjocklekstoleranser. Beteckningen för tryckhållfasthet vid 10% deformation, korttidslast. Beteckningen för hållbarhet av tryckhållfasthet mot åldring/nedbrytning, långtidslast. Beteckningen för långtidsvattenabsorption vid nedsänkning. Beteckningen för långtidsvattenabsorption vid diffusion. Beteckningen för frysa/tina motstånd efter långvarig vattenabsorption genom diffusion. Beteckningen för det deklarerade värdet för dimensionsstabilitet under angivna temperatur- och fuktighetsförhållanden. Beteckningen för den deklarerade deformationsnivån, max 5%, under specificerad trycklast, temperatur och tidsförhållanden. s 10

11 s 11

12 Distribution och teknisk support: Saint-Gobain Sweden AB ISOVER BILLESHOLM Tel:
