1 Produktguide Låglutande Tak B9-01 Produktguide Låglutande Tak /Ersätter

2 Innehållsförteckning 1 Glasull Isover Takboard 33 3 Isover Takunderskiva 37 PlusPac 3 Isover Taurus 37 PlusPac 4 Isover Takunderskiva Flies 37 PlusPac 4 Isover Takfallsskiva 37 1:40, 1:60 5 Isover Stavar 5 Isover Kilpaket (ränndalskil) 6 Isover Kil (motfallskil) 7 2 Cellplast - Dow STYROFOAM STYROFOAM 250 SL-A-N 8 STYROFOAM 300 SL-A-N 8 STYROFOAM 500 SL-A-N 9 3 Tillbehör Isover Plastfolie 10 Isolerknivar 10 Isover Trucklossning 10 Isover Pallvagn 10 Isover Skärbord 11 Tillbehör till Isover Skärbord 11 Återvinningssäck 11 4 Information Åtta skäl att välja glasull på taket 12 Isolera för värme och komfort 12 Tilläggsisolera, spara både pengar och miljö 13 U-värdestabell 14 Isover ett bra miljöval 15 Isolera brandsäkert och tryggt 16 Största avstånd mellan profiltoppar på plåttak 18 Kilformade produkter för tak 19 STYROFOAM - introduktion 20 STYROFOAM - icke belastade tak 22 STYROFOAM - takträdgårdar 22 STYROFOAM - takterrasser 23 STYROFOAM - parkeringsdäck 23 2

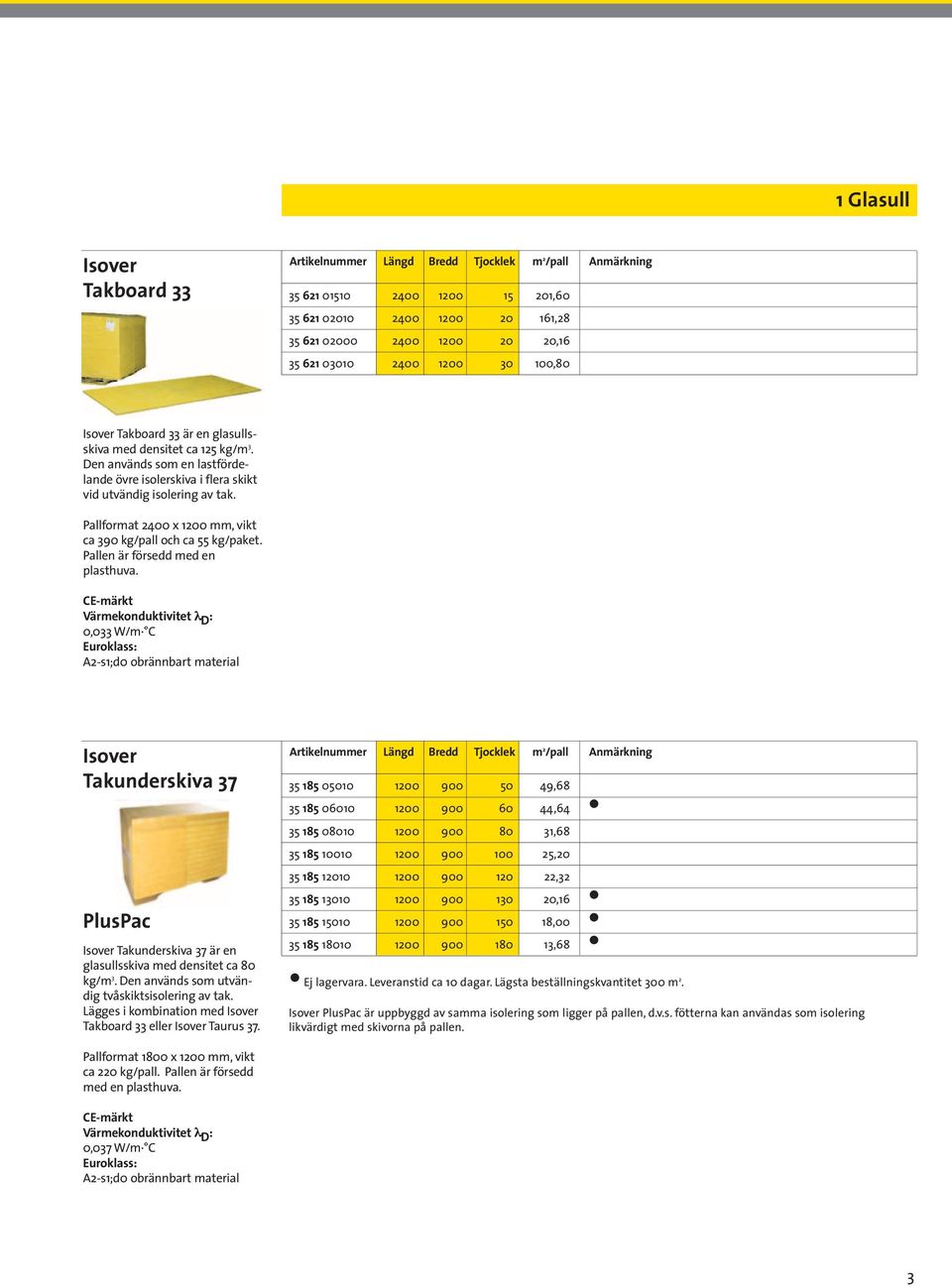

3 1 Glasull Isover Takboard 33 Artikelnummer Längd Bredd Tjocklek m 2 /pall Anmärkning , , , ,80 Isover Takboard 33 är en glasullsskiva med densitet ca 125 kg/m 3. Den används som en lastfördelande övre isolerskiva i flera skikt vid utvändig isolering av tak. Pallformat 2400 x 1200 mm, vikt ca 390 kg/pall och ca 55 kg/paket. Pallen är försedd med en plasthuva. CE-märkt 0,033 W/m C Euroklass: A2-s1;d0 obrännbart material Isover Takunderskiva 37 PlusPac Isover Takunderskiva 37 är en glasullsskiva med densitet ca 80 kg/m 3. Den används som utvändig tvåskiktsisolering av tak. Lägges i kombination med Isover Takboard 33 eller Isover Taurus 37. Artikelnummer Längd Bredd Tjocklek m 2 /pall Anmärkning , , , , , , , ,68 Ej lagervara. Leveranstid ca 10 dagar. Lägsta beställningskvantitet 300 m 2. Isover PlusPac är uppbyggd av samma isolering som ligger på pallen, d.v.s. fötterna kan användas som isolering likvärdigt med skivorna på pallen. Pallformat 1800 x 1200 mm, vikt ca 220 kg/pall. Pallen är försedd med en plasthuva. CE-märkt 0,037 W/m C Euroklass: A2-s1;d0 obrännbart material 3

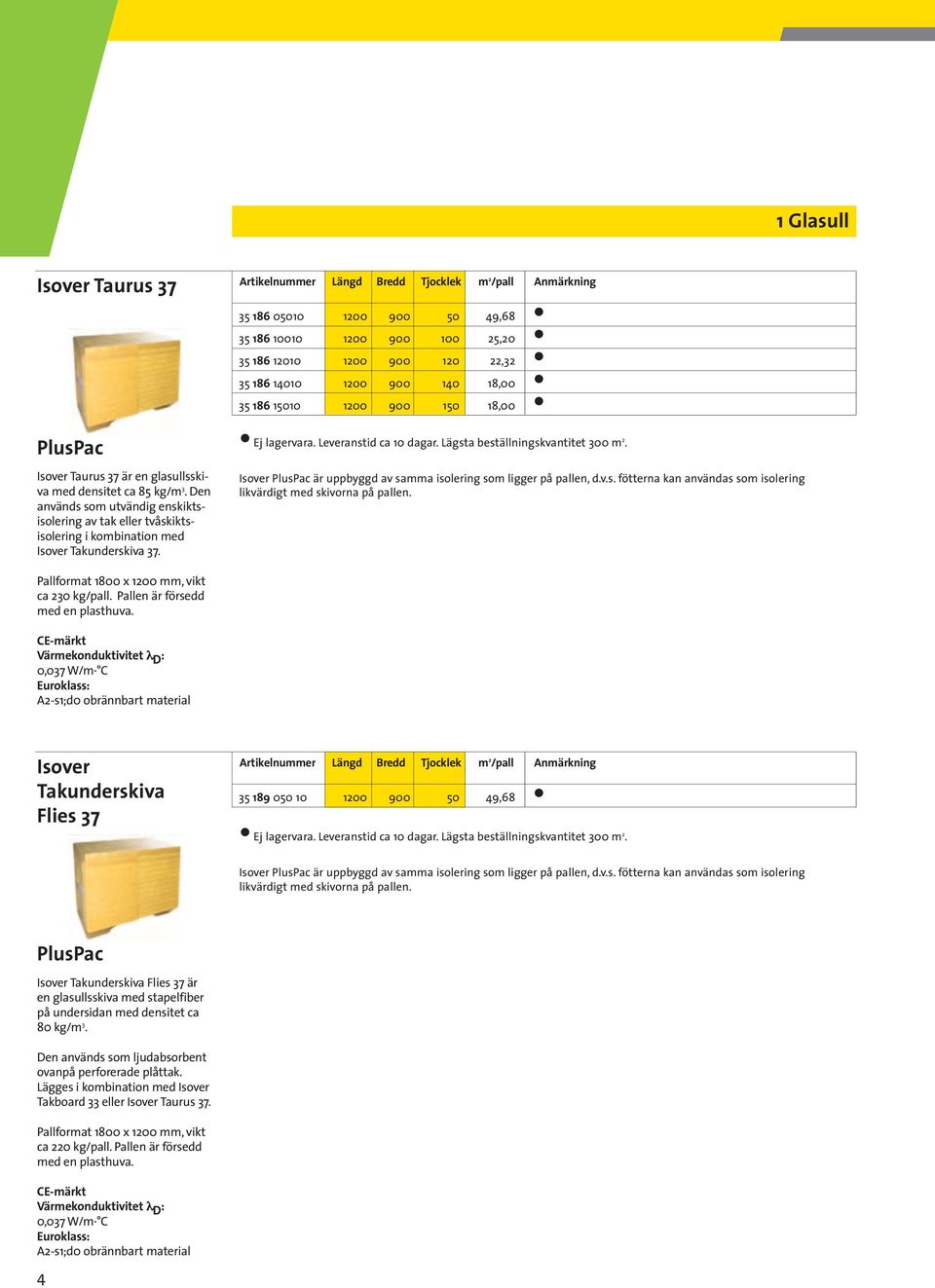

4 1 Glasull Isover Taurus 37 Artikelnummer Längd Bredd Tjocklek m 2 /pall Anmärkning , , , , ,00 PlusPac Ej lagervara. Leveranstid ca 10 dagar. Lägsta beställningskvantitet 300 m 2. Isover Taurus 37 är en glasullsskiva med densitet ca 85 kg/m 3. Den används som utvändig enskiktsisolering av tak eller tvåskiktsisolering i kombination med Isover Takunderskiva 37. Pallformat 1800 x 1200 mm, vikt ca 230 kg/pall. Pallen är försedd med en plasthuva. CE-märkt 0,037 W/m C Euroklass: A2-s1;d0 obrännbart material Isover PlusPac är uppbyggd av samma isolering som ligger på pallen, d.v.s. fötterna kan användas som isolering likvärdigt med skivorna på pallen. Isover Takunderskiva Flies 37 Artikelnummer Längd Bredd Tjocklek m 2 /pall Anmärkning ,68 Ej lagervara. Leveranstid ca 10 dagar. Lägsta beställningskvantitet 300 m 2. Isover PlusPac är uppbyggd av samma isolering som ligger på pallen, d.v.s. fötterna kan användas som isolering likvärdigt med skivorna på pallen. PlusPac Isover Takunderskiva Flies 37 är en glasullsskiva med stapelfiber på undersidan med densitet ca 80 kg/m 3. Den används som ljudabsorbent ovanpå perforerade plåttak. Lägges i kombination med Isover Takboard 33 eller Isover Taurus 37. Pallformat 1800 x 1200 mm, vikt ca 220 kg/pall. Pallen är försedd med en plasthuva. CE-märkt 0,037 W/m C Euroklass: A2-s1;d0 obrännbart material 4

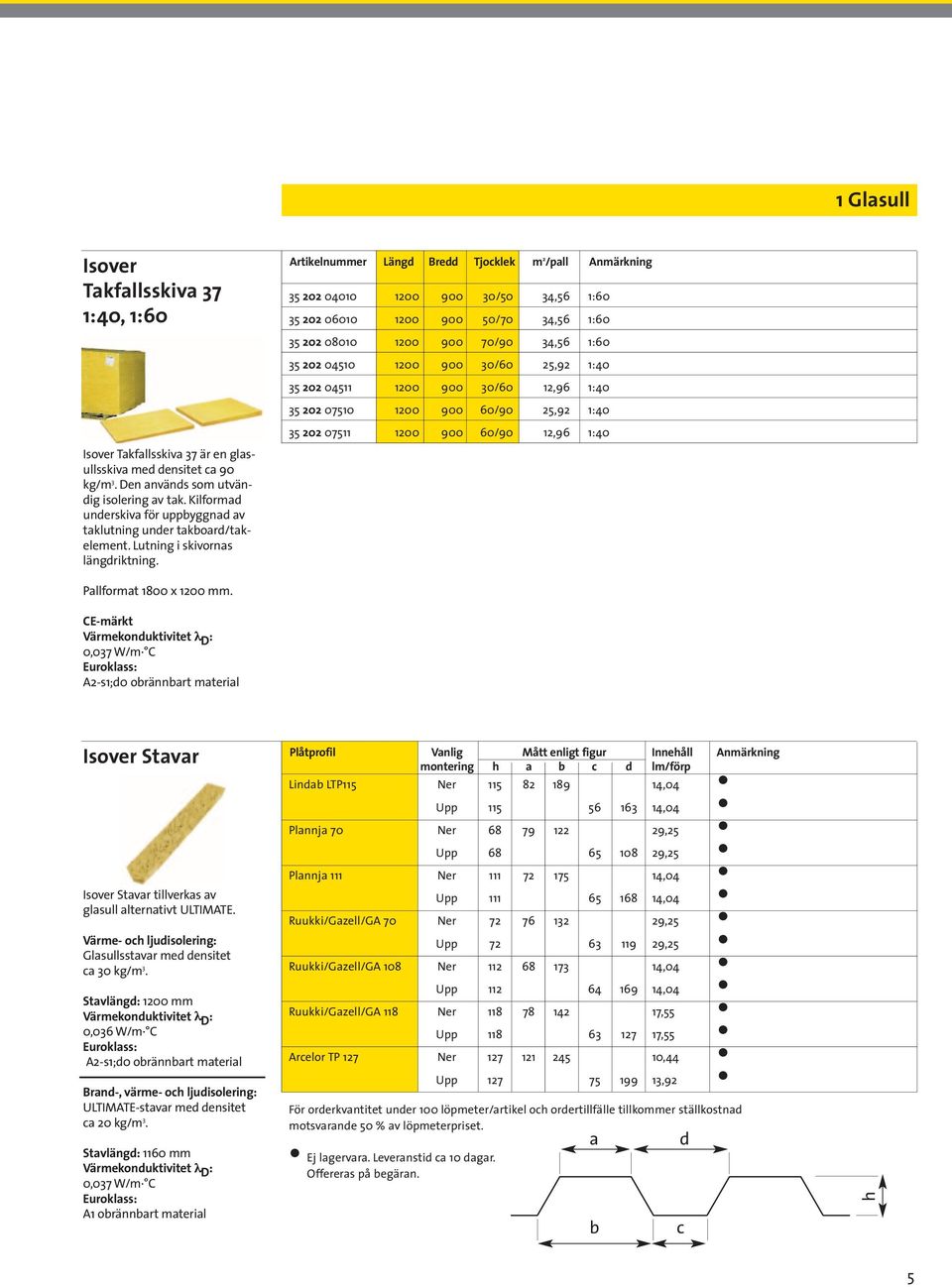

5 1 Glasull Isover Takfallsskiva 37 1:40, 1:60 Isover Takfallsskiva 37 är en glasullsskiva med densitet ca 90 kg/m 3. Den används som utvändig isolering av tak. Kilformad underskiva för uppbyggnad av taklutning under takboard/takelement. Lutning i skivornas längdriktning. Artikelnummer Längd Bredd Tjocklek m 2 /pall Anmärkning /50 34,56 1: /70 34,56 1: /90 34,56 1: /60 25,92 1: /60 12,96 1: /90 25,92 1: /90 12,96 1:40 Pallformat 1800 x 1200 mm. CE-märkt 0,037 W/m C Euroklass: A2-s1;d0 obrännbart material Isover Stavar Isover Stavar tillverkas av glasull alternativt ULTIMATE. Värme- och ljudisolering: Glasullsstavar med densitet ca 30 kg/m 3. Stavlängd: 1200 mm 0,036 W/m C Euroklass: A2-s1;d0 obrännbart material Brand-, värme- och ljudisolering: ULTIMATE-stavar med densitet ca 20 kg/m 3. Stavlängd: 1160 mm 0,037 W/m C Euroklass: A1 obrännbart material Plåtprofil Vanlig Mått enligt figur Innehåll Anmärkning montering h a b c d lm/förp Lindab LTP115 Ner ,04 Upp ,04 Plannja 70 Ner ,25 Upp ,25 Plannja 111 Ner ,04 Upp ,04 Ruukki/Gazell/GA 70 Ner ,25 Upp ,25 Ruukki/Gazell/GA 108 Ner ,04 Upp ,04 Ruukki/Gazell/GA 118 Ner ,55 Upp ,55 Arcelor TP 127 Ner ,44 Upp ,92 För orderkvantitet under 100 löpmeter/artikel och ordertillfälle tillkommer ställkostnad motsvarande 50 % av löpmeterpriset. Ej lagervara. Leveranstid ca 10 dagar. Offereras på begäran. a d b c h 5

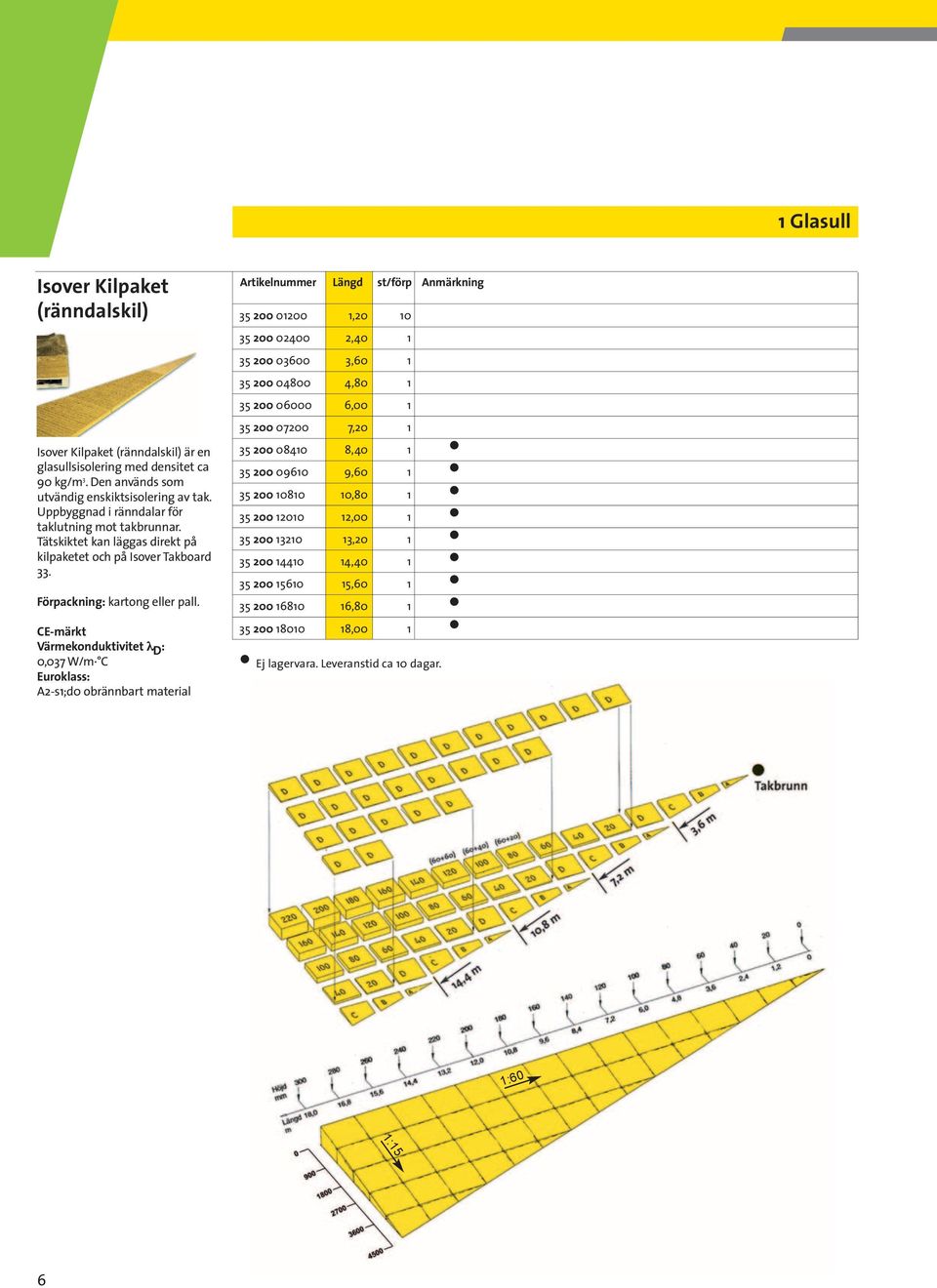

6 1 Glasull Isover Kilpaket (ränndalskil) Isover Kilpaket (ränndalskil) är en glasullsisolering med densitet ca 90 kg/m 3. Den används som utvändig enskiktsisolering av tak. Uppbyggnad i ränndalar för taklutning mot takbrunnar. Tätskiktet kan läggas direkt på kilpaketet och på Isover Takboard 33. Förpackning: kartong eller pall. CE-märkt 0,037 W/m C Euroklass: A2-s1;d0 obrännbart material Artikelnummer Längd st/förp Anmärkning , , , , , , , , , , , , , , ,00 1 Ej lagervara. Leveranstid ca 10 dagar. 1:60 1:15 6

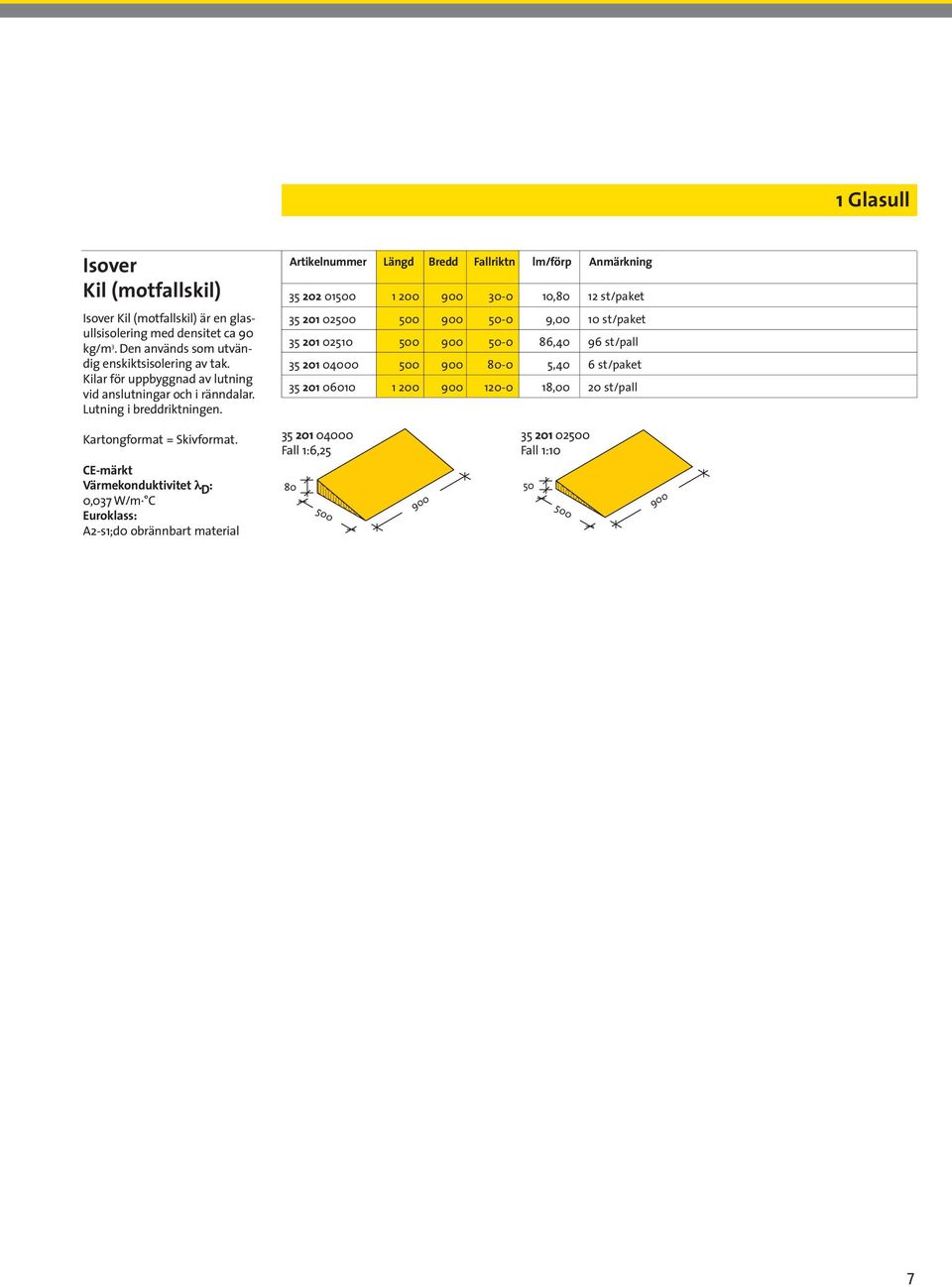

7 1 Glasull Isover Kil (motfallskil) Isover Kil (motfallskil) är en glasullsisolering med densitet ca 90 kg/m 3. Den används som utvändig enskiktsisolering av tak. Kilar för uppbyggnad av lutning vid anslutningar och i ränndalar. Lutning i breddriktningen. Artikelnummer Längd Bredd Fallriktn lm/förp Anmärkning ,80 12 st/paket ,00 10 st/paket ,40 96 st/pall ,40 6 st/paket ,00 20 st/pall Kartongformat = Skivformat. CE-märkt 0,037 W/m C Euroklass: A2-s1;d0 obrännbart material Fall 1:6, Fall 1:

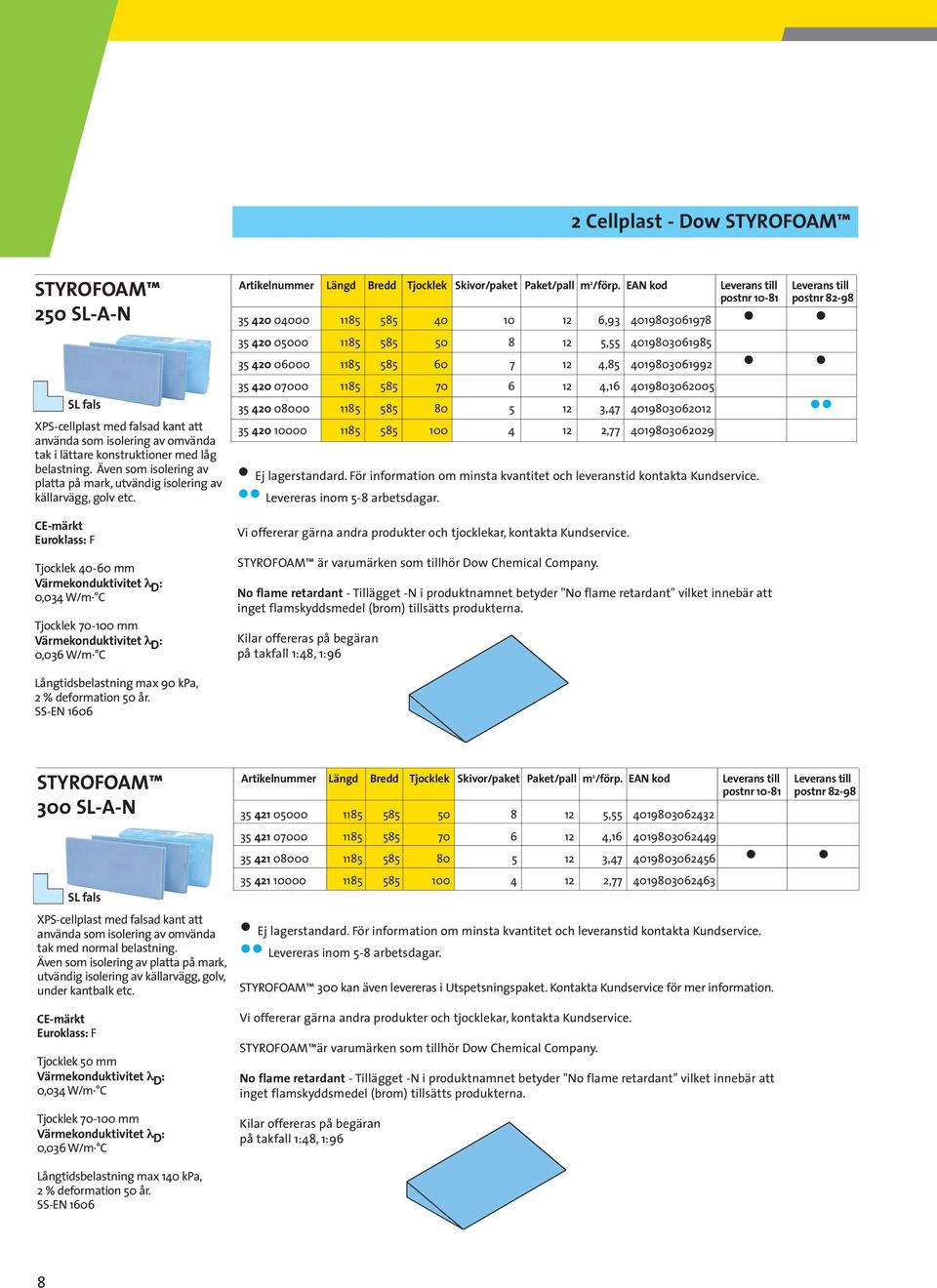

8 2 Cellplast - Dow STYROFOAM STYROFOAM 250 SL-A-N SL fals XPS-cellplast med falsad kant att använda som isolering av omvända tak i lättare konstruktioner med låg belastning. Även som isolering av platta på mark, utvändig isolering av källarvägg, golv etc. CE-märkt Euroklass: F Tjocklek mm 0,034 W/m C Tjocklek mm 0,036 W/m C Artikelnummer Längd Bredd Tjocklek Skivor/paket Paket/pall m 2 /förp. EAN kod Leverans till Leverans till postnr postnr , , , , , , Ej lagerstandard. För information om minsta kvantitet och leveranstid kontakta Kundservice. Levereras inom 5-8 arbetsdagar. Vi offererar gärna andra produkter och tjocklekar, kontakta Kundservice. STYROFOAM är varumärken som tillhör Dow Chemical Company. No flame retardant - Tillägget -N i produktnamnet betyder "No flame retardant" vilket innebär att inget flamskyddsmedel (brom) tillsätts produkterna. Kilar offereras på begäran på takfall 1:48, 1:96 Långtidsbelastning max 90 kpa, 2 % deformation 50 år. SS-EN 1606 STYROFOAM 300 SL-A-N SL fals XPS-cellplast med falsad kant att använda som isolering av omvända tak med normal belastning. Även som isolering av platta på mark, utvändig isolering av källarvägg, golv, under kantbalk etc. CE-märkt Euroklass: F Tjocklek 50 mm 0,034 W/m C Tjocklek mm 0,036 W/m C Artikelnummer Längd Bredd Tjocklek Skivor/paket Paket/pall m 2 /förp. EAN kod Leverans till Leverans till postnr postnr , , , , Ej lagerstandard. För information om minsta kvantitet och leveranstid kontakta Kundservice. Levereras inom 5-8 arbetsdagar. STYROFOAM 300 kan även levereras i Utspetsningspaket. Kontakta Kundservice för mer information. Vi offererar gärna andra produkter och tjocklekar, kontakta Kundservice. STYROFOAM är varumärken som tillhör Dow Chemical Company. No flame retardant - Tillägget -N i produktnamnet betyder "No flame retardant" vilket innebär att inget flamskyddsmedel (brom) tillsätts produkterna. Kilar offereras på begäran på takfall 1:48, 1:96 Långtidsbelastning max 140 kpa, 2 % deformation 50 år. SS-EN

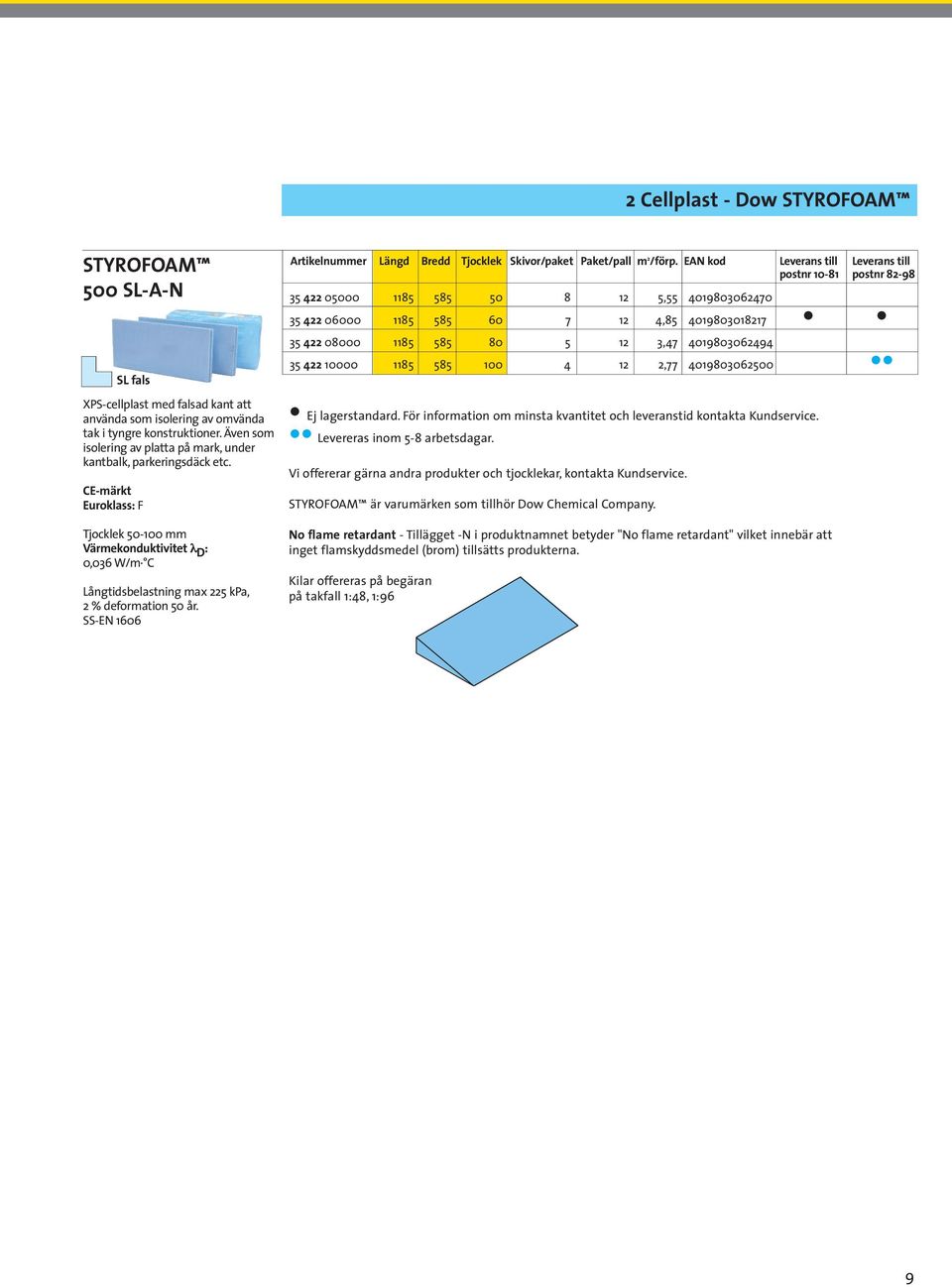

9 2 Cellplast - Dow STYROFOAM STYROFOAM 500 SL-A-N SL fals XPS-cellplast med falsad kant att använda som isolering av omvända tak i tyngre konstruktioner. Även som isolering av platta på mark, under kantbalk, parkeringsdäck etc. CE-märkt Euroklass: F Tjocklek mm 0,036 W/m C Långtidsbelastning max 225 kpa, 2 % deformation 50 år. SS-EN 1606 Artikelnummer Längd Bredd Tjocklek Skivor/paket Paket/pall m 2 /förp. EAN kod Leverans till Leverans till postnr postnr , , , , Ej lagerstandard. För information om minsta kvantitet och leveranstid kontakta Kundservice. Levereras inom 5-8 arbetsdagar. Vi offererar gärna andra produkter och tjocklekar, kontakta Kundservice. STYROFOAM är varumärken som tillhör Dow Chemical Company. No flame retardant - Tillägget -N i produktnamnet betyder "No flame retardant" vilket innebär att inget flamskyddsmedel (brom) tillsätts produkterna. Kilar offereras på begäran på takfall 1:48, 1:96 9

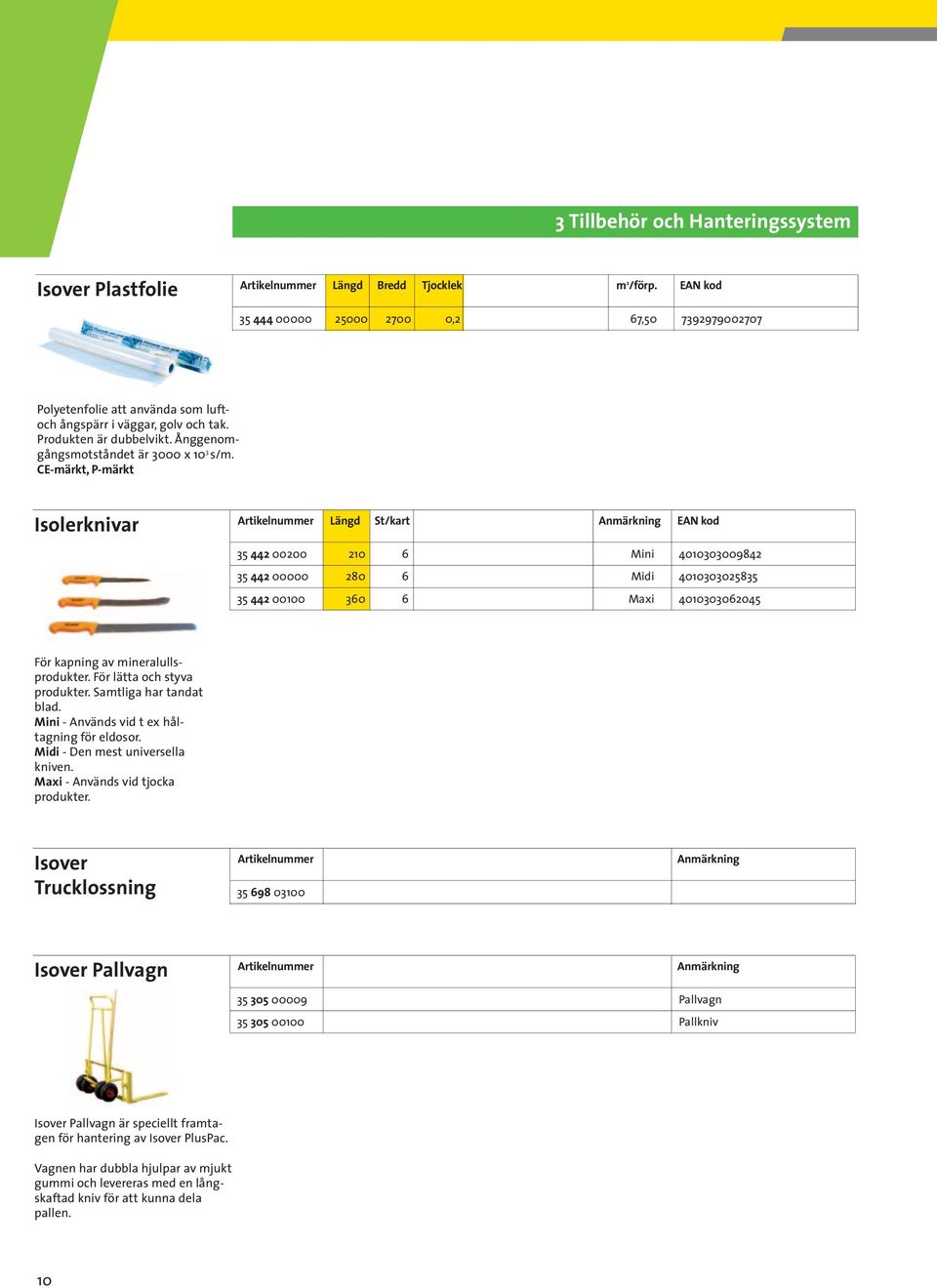

10 3 Tillbehör och Hanteringssystem Isover Plastfolie Artikelnummer Längd Bredd Tjocklek m 2 /förp. EAN kod ,2 67, Polyetenfolie att använda som luftoch ångspärr i väggar, golv och tak. Produkten är dubbelvikt. Ånggenomgångsmotståndet är 3000 x 10 3 s/m. CE-märkt, P-märkt Isolerknivar Artikelnummer Längd St/kart Anmärkning EAN kod Mini Midi Maxi För kapning av mineralullsprodukter. För lätta och styva produkter. Samtliga har tandat blad. Mini - Används vid t ex håltagning för eldosor. Midi - Den mest universella kniven. Maxi - Används vid tjocka produkter. Isover Trucklossning Artikelnummer Anmärkning Isover Pallvagn Artikelnummer Anmärkning Pallvagn Pallkniv Isover Pallvagn är speciellt framtagen för hantering av Isover PlusPac. Vagnen har dubbla hjulpar av mjukt gummi och levereras med en långskaftad kniv för att kunna dela pallen. 10

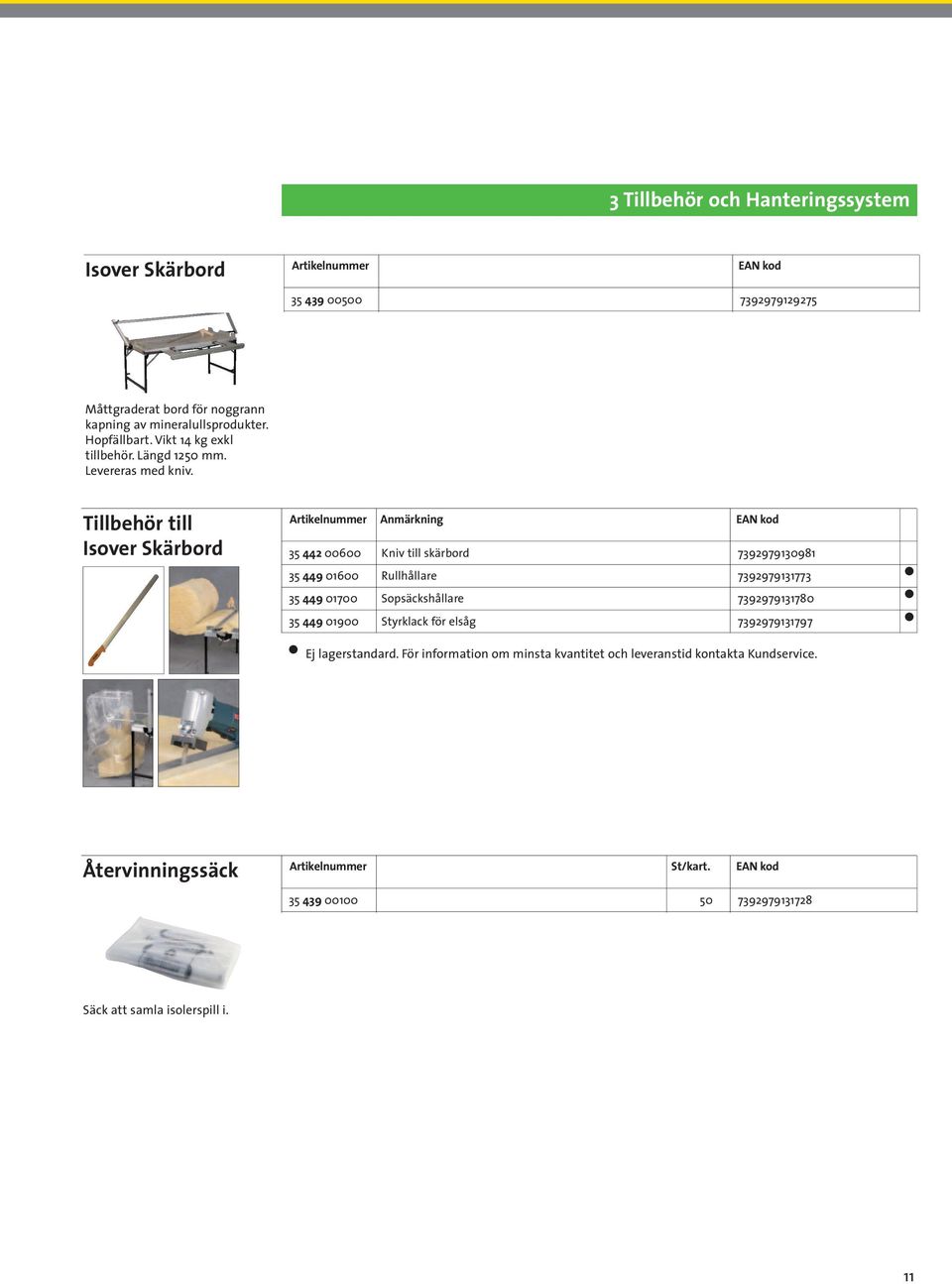

11 3 Tillbehör och Hanteringssystem Isover Skärbord Artikelnummer EAN kod Måttgraderat bord för noggrann kapning av mineralullsprodukter. Hopfällbart. Vikt 14 kg exkl tillbehör. Längd 1250 mm. Levereras med kniv. Tillbehör till Isover Skärbord Artikelnummer Anmärkning EAN kod Kniv till skärbord Rullhållare Sopsäckshållare Styrklack för elsåg Ej lagerstandard. För information om minsta kvantitet och leveranstid kontakta Kundservice. Återvinningssäck Artikelnummer St/kart. EAN kod Säck att samla isolerspill i. 11

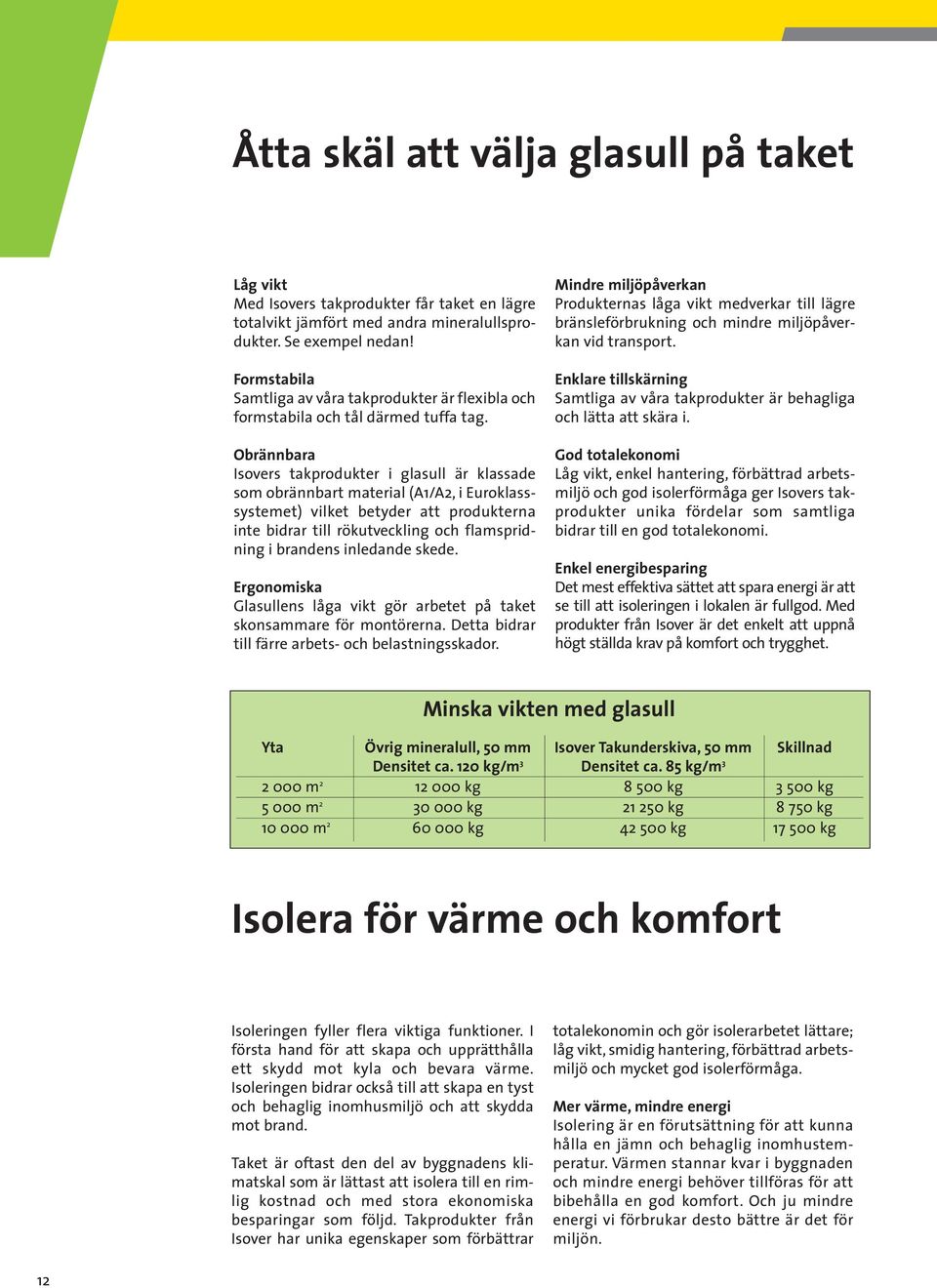

12 Åtta skäl att välja glasull på taket Låg vikt Med Isovers takprodukter får taket en lägre totalvikt jämfört med andra mineralullsprodukter. Se exempel nedan! Formstabila Samtliga av våra takprodukter är flexibla och formstabila och tål därmed tuffa tag. Obrännbara Isovers takprodukter i glasull är klassade som obrännbart material (A1/A2, i Euroklasssystemet) vilket betyder att produkterna inte bidrar till rökutveckling och flamspridning i brandens inledande skede. Ergonomiska Glasullens låga vikt gör arbetet på taket skonsammare för montörerna. Detta bidrar till färre arbets- och belastningsskador. Mindre miljöpåverkan Produkternas låga vikt medverkar till lägre bränsleförbrukning och mindre miljöpåverkan vid transport. Enklare tillskärning Samtliga av våra takprodukter är behagliga och lätta att skära i. God totalekonomi Låg vikt, enkel hantering, förbättrad arbetsmiljö och god isolerförmåga ger Isovers takprodukter unika fördelar som samtliga bidrar till en god totalekonomi. Enkel energibesparing Det mest effektiva sättet att spara energi är att se till att isoleringen i lokalen är fullgod. Med produkter från Isover är det enkelt att uppnå högt ställda krav på komfort och trygghet. Minska vikten med glasull Yta Övrig mineralull, 50 mm Isover Takunderskiva, 50 mm Skillnad Densitet ca. 120 kg/m 3 Densitet ca. 85 kg/m m kg kg kg m kg kg kg m kg kg kg Isolera för värme och komfort Isoleringen fyller flera viktiga funktioner. I första hand för att skapa och upprätthålla ett skydd mot kyla och bevara värme. Isoleringen bidrar också till att skapa en tyst och behaglig inomhusmiljö och att skydda mot brand. Taket är oftast den del av byggnadens klimatskal som är lättast att isolera till en rimlig kostnad och med stora ekonomiska besparingar som följd. Takprodukter från Isover har unika egenskaper som förbättrar totalekonomin och gör isolerarbetet lättare; låg vikt, smidig hantering, förbättrad arbetsmiljö och mycket god isolerförmåga. Mer värme, mindre energi Isolering är en förutsättning för att kunna hålla en jämn och behaglig inomhustemperatur. Värmen stannar kvar i byggnaden och mindre energi behöver tillföras för att bibehålla en god komfort. Och ju mindre energi vi förbrukar desto bättre är det för miljön. 12

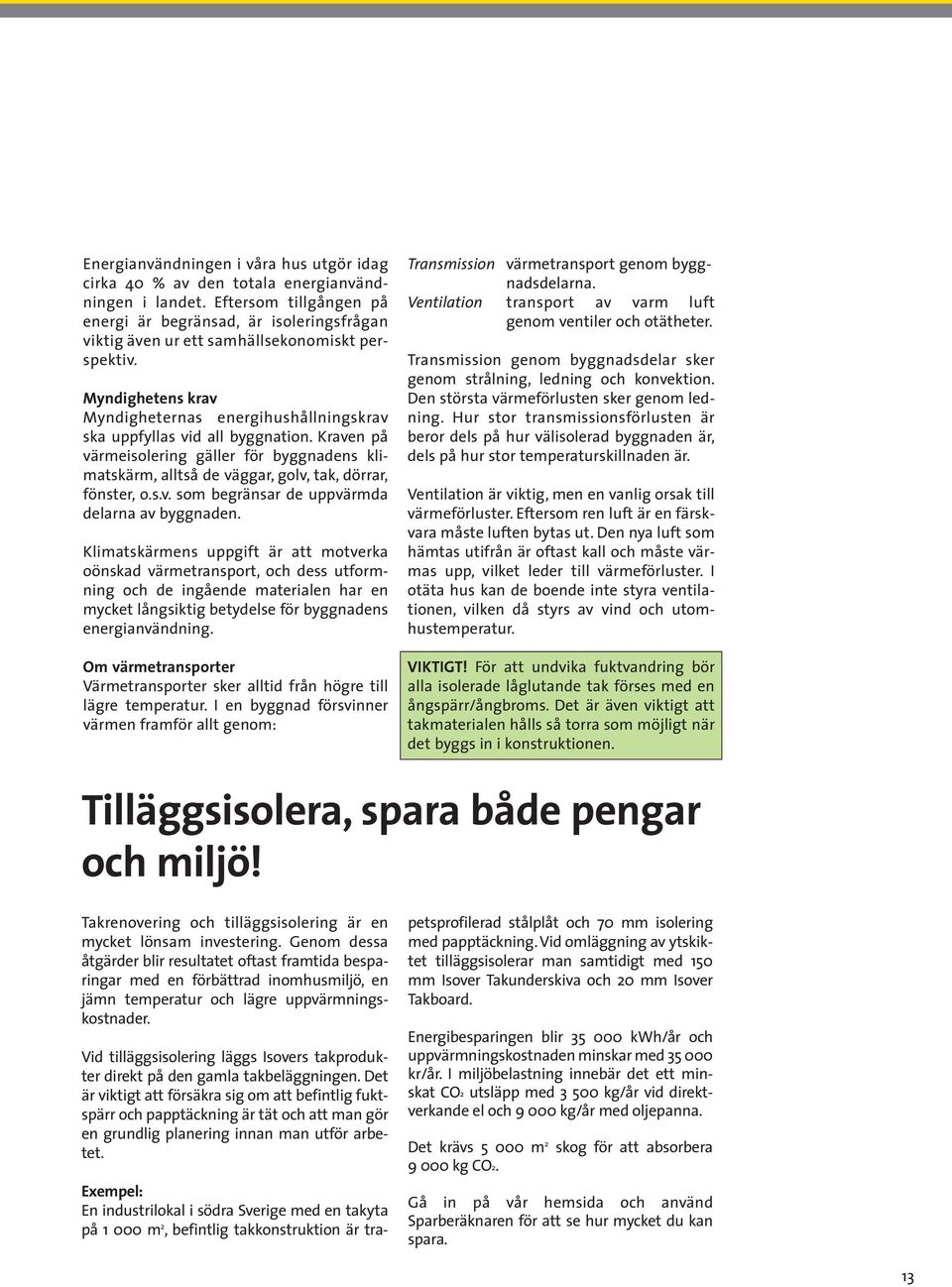

13 Energianvändningen i våra hus utgör idag cirka 40 % av den totala energianvändningen i landet. Eftersom tillgången på energi är begränsad, är isoleringsfrågan viktig även ur ett samhällsekonomiskt perspektiv. Myndighetens krav Myndigheternas energihushållningskrav ska uppfyllas vid all byggnation. Kraven på värmeisolering gäller för byggnadens klimatskärm, alltså de väggar, golv, tak, dörrar, fönster, o.s.v. som begränsar de uppvärmda delarna av byggnaden. Klimatskärmens uppgift är att motverka oönskad värmetransport, och dess utformning och de ingående materialen har en mycket långsiktig betydelse för byggnadens energianvändning. Om värmetransporter Värmetransporter sker alltid från högre till lägre temperatur. I en byggnad försvinner värmen framför allt genom: Transmission värmetransport genom byggnadsdelarna. Ventilation transport av varm luft genom ventiler och otätheter. Transmission genom byggnadsdelar sker genom strålning, ledning och konvektion. Den största värmeförlusten sker genom ledning. Hur stor transmissionsförlusten är beror dels på hur välisolerad byggnaden är, dels på hur stor temperaturskillnaden är. Ventilation är viktig, men en vanlig orsak till värmeförluster. Eftersom ren luft är en färskvara måste luften bytas ut. Den nya luft som hämtas utifrån är oftast kall och måste värmas upp, vilket leder till värmeförluster. I otäta hus kan de boende inte styra ventilationen, vilken då styrs av vind och utomhustemperatur. VIKTIGT! För att undvika fuktvandring bör alla isolerade låglutande tak förses med en ångspärr/ångbroms. Det är även viktigt att takmaterialen hålls så torra som möjligt när det byggs in i konstruktionen. Tilläggsisolera, spara både pengar och miljö! Takrenovering och tilläggsisolering är en mycket lönsam investering. Genom dessa åtgärder blir resultatet oftast framtida besparingar med en förbättrad inomhusmiljö, en jämn temperatur och lägre uppvärmningskostnader. Vid tilläggsisolering läggs Isovers takprodukter direkt på den gamla takbeläggningen. Det är viktigt att försäkra sig om att befintlig fuktspärr och papptäckning är tät och att man gör en grundlig planering innan man utför arbetet. Exempel: En industrilokal i södra Sverige med en takyta på m 2, befintlig takkonstruktion är trapetsprofilerad stålplåt och 70 mm isolering med papptäckning. Vid omläggning av ytskiktet tilläggsisolerar man samtidigt med 150 mm Isover Takunderskiva och 20 mm Isover Takboard. Energibesparingen blir kwh/år och uppvärmningskostnaden minskar med kr/år. I miljöbelastning innebär det ett minskat CO2 utsläpp med kg/år vid direktverkande el och kg/år med oljepanna. Det krävs m 2 skog för att absorbera kg CO2. Gå in på vår hemsida och använd Sparberäknaren för att se hur mycket du kan spara. 13

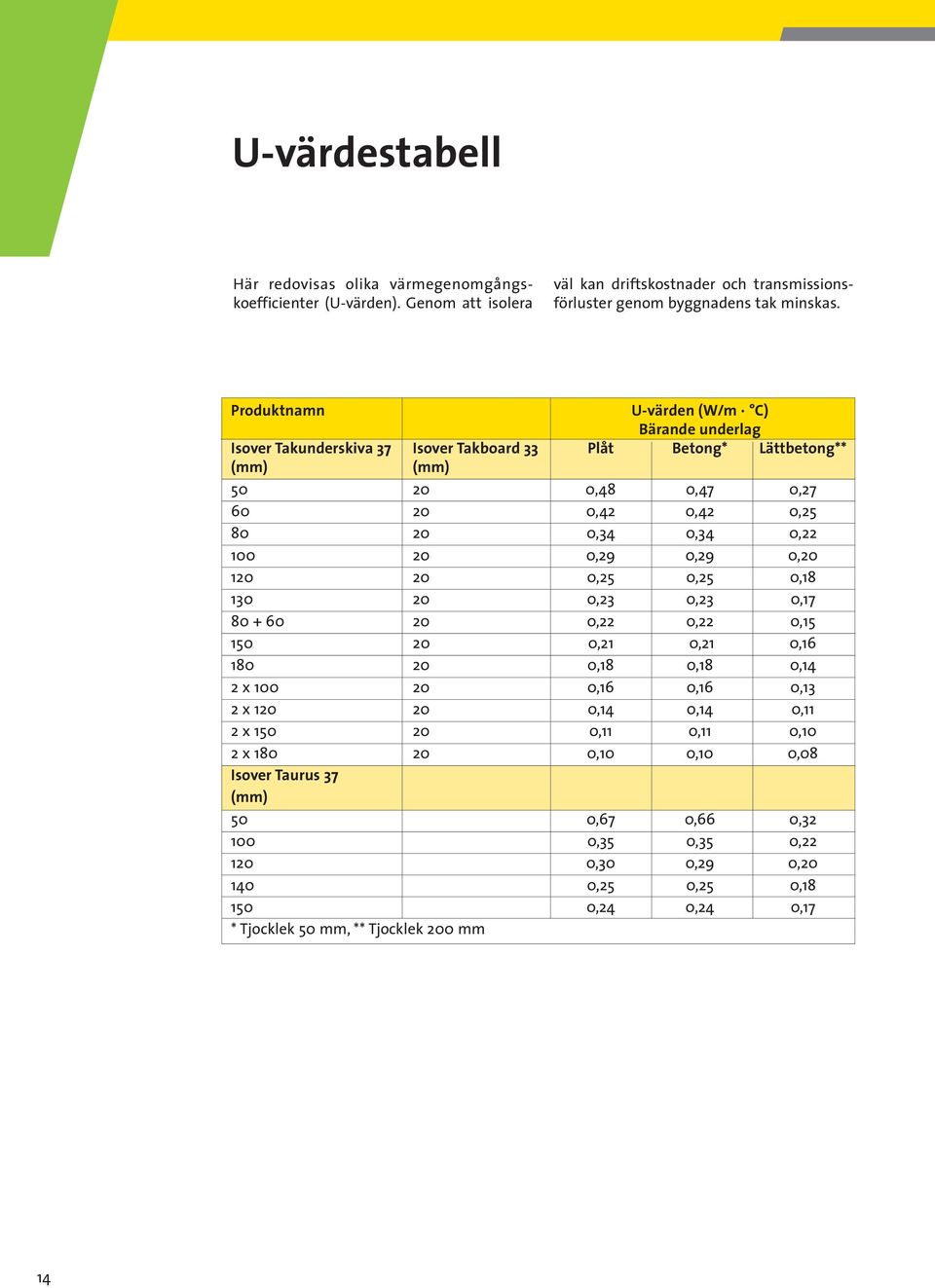

14 U-värdestabell Här redovisas olika värmegenomgångskoefficienter (U-värden). Genom att isolera väl kan driftskostnader och transmissionsförluster genom byggnadens tak minskas. Produktnamn U-värden (W/m C) Bärande underlag Isover Takunderskiva 37 Isover Takboard 33 Plåt Betong* Lättbetong** (mm) (mm) ,48 0,47 0, ,42 0,42 0, ,34 0,34 0, ,29 0,29 0, ,25 0,25 0, ,23 0,23 0, ,22 0,22 0, ,21 0,21 0, ,18 0,18 0,14 2 x ,16 0,16 0,13 2 x ,14 0,14 0,11 2 x ,11 0,11 0,10 2 x ,10 0,10 0,08 Isover Taurus 37 (mm) 50 0,67 0,66 0, ,35 0,35 0, ,30 0,29 0, ,25 0,25 0, ,24 0,24 0,17 * Tjocklek 50 mm, ** Tjocklek 200 mm 14

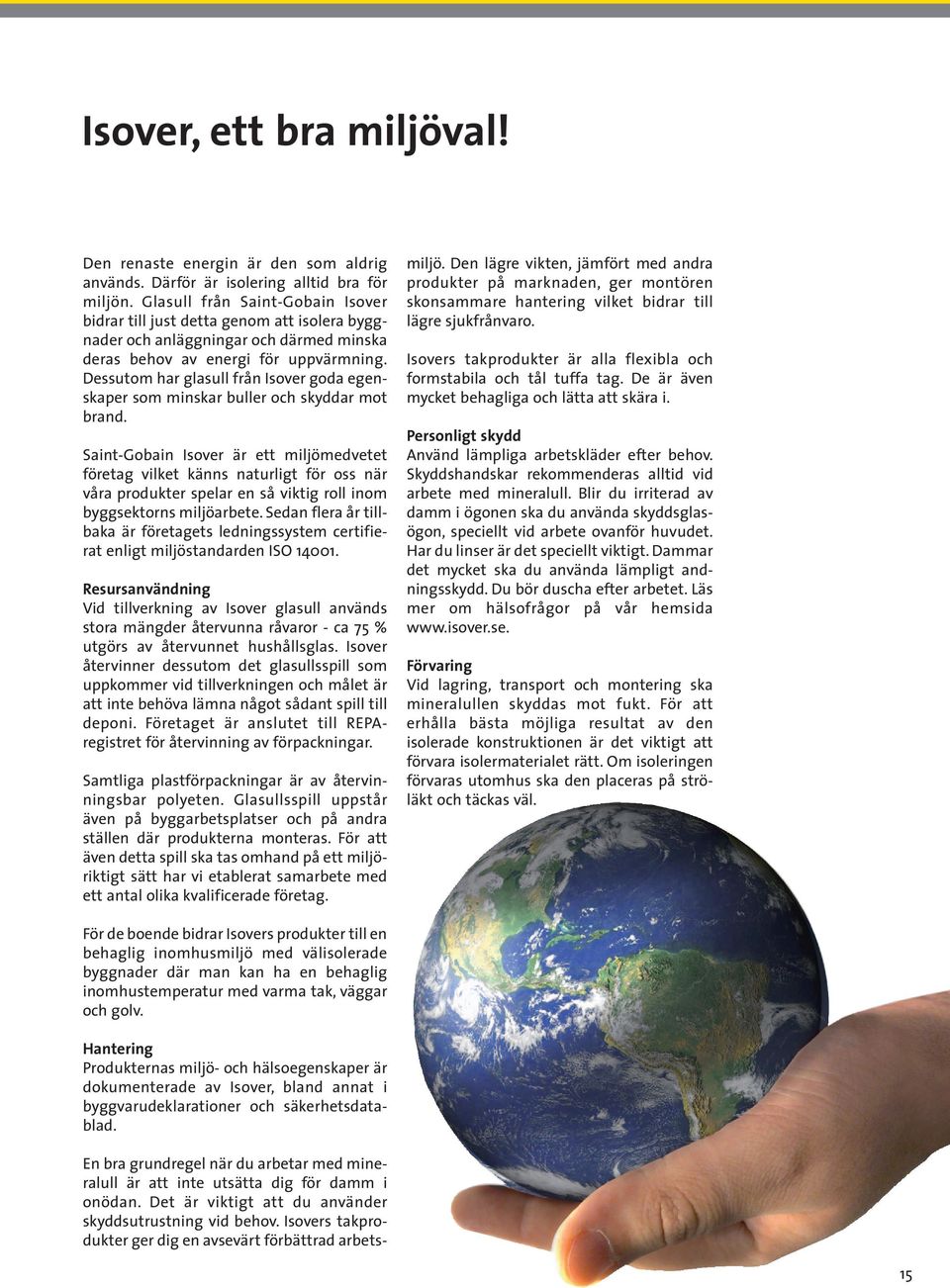

15 Isover, ett bra miljöval! Den renaste energin är den som aldrig används. Därför är isolering alltid bra för miljön. Glasull från Saint-Gobain Isover bidrar till just detta genom att isolera byggnader och anläggningar och därmed minska deras behov av energi för uppvärmning. Dessutom har glasull från Isover goda egenskaper som minskar buller och skyddar mot brand. Saint-Gobain Isover är ett miljömedvetet företag vilket känns naturligt för oss när våra produkter spelar en så viktig roll inom byggsektorns miljöarbete. Sedan flera år tillbaka är företagets ledningssystem certifierat enligt miljöstandarden ISO Resursanvändning Vid tillverkning av Isover glasull används stora mängder återvunna råvaror - ca 75 % utgörs av återvunnet hushållsglas. Isover återvinner dessutom det glasullsspill som uppkommer vid tillverkningen och målet är att inte behöva lämna något sådant spill till deponi. Företaget är anslutet till REPAregistret för återvinning av förpackningar. Samtliga plastförpackningar är av återvinningsbar polyeten. Glasullsspill uppstår även på byggarbetsplatser och på andra ställen där produkterna monteras. För att även detta spill ska tas omhand på ett miljöriktigt sätt har vi etablerat samarbete med ett antal olika kvalificerade företag. En bra grundregel när du arbetar med mineralull är att inte utsätta dig för damm i onödan. Det är viktigt att du använder skyddsutrustning vid behov. Isovers takprodukter ger dig en avsevärt förbättrad arbetsmiljö. Den lägre vikten, jämfört med andra produkter på marknaden, ger montören skonsammare hantering vilket bidrar till lägre sjukfrånvaro. Isovers takprodukter är alla flexibla och formstabila och tål tuffa tag. De är även mycket behagliga och lätta att skära i. Personligt skydd Använd lämpliga arbetskläder efter behov. Skyddshandskar rekommenderas alltid vid arbete med mineralull. Blir du irriterad av damm i ögonen ska du använda skyddsglasögon, speciellt vid arbete ovanför huvudet. Har du linser är det speciellt viktigt. Dammar det mycket ska du använda lämpligt andningsskydd. Du bör duscha efter arbetet. Läs mer om hälsofrågor på vår hemsida Förvaring Vid lagring, transport och montering ska mineralullen skyddas mot fukt. För att erhålla bästa möjliga resultat av den isolerade konstruktionen är det viktigt att förvara isolermaterialet rätt. Om isoleringen förvaras utomhus ska den placeras på ströläkt och täckas väl. För de boende bidrar Isovers produkter till en behaglig inomhusmiljö med välisolerade byggnader där man kan ha en behaglig inomhustemperatur med varma tak, väggar och golv. Hantering Produkternas miljö- och hälsoegenskaper är dokumenterade av Isover, bland annat i byggvarudeklarationer och säkerhetsdatablad. 15

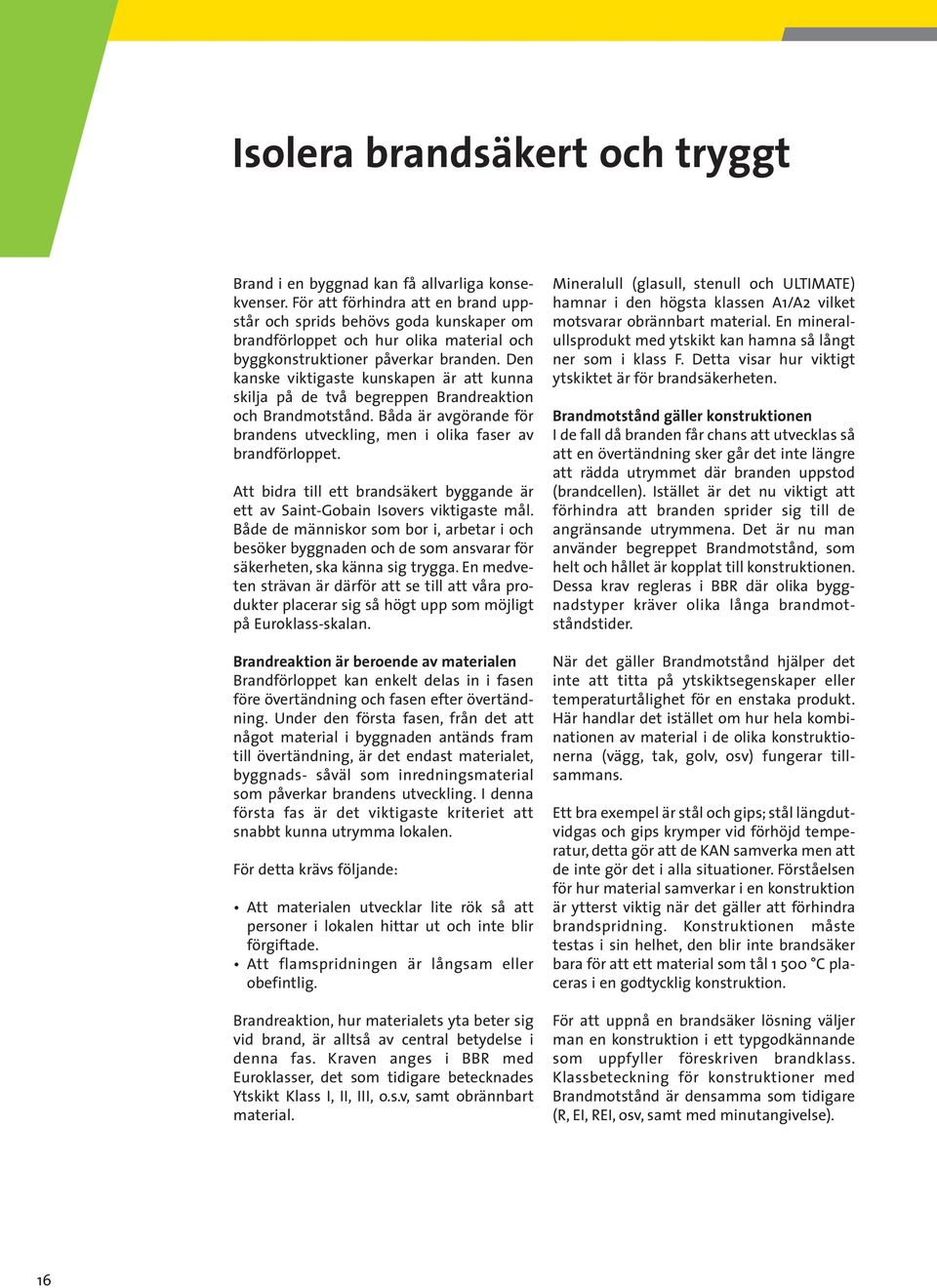

16 Isolera brandsäkert och tryggt Brand i en byggnad kan få allvarliga konsekvenser. För att förhindra att en brand uppstår och sprids behövs goda kunskaper om brandförloppet och hur olika material och byggkonstruktioner påverkar branden. Den kanske viktigaste kunskapen är att kunna skilja på de två begreppen Brandreaktion och Brandmotstånd. Båda är avgörande för brandens utveckling, men i olika faser av brandförloppet. Att bidra till ett brandsäkert byggande är ett av Saint-Gobain Isovers viktigaste mål. Både de människor som bor i, arbetar i och besöker byggnaden och de som ansvarar för säkerheten, ska känna sig trygga. En medveten strävan är därför att se till att våra produkter placerar sig så högt upp som möjligt på Euroklass-skalan. Brandreaktion är beroende av materialen Brandförloppet kan enkelt delas in i fasen före övertändning och fasen efter övertändning. Under den första fasen, från det att något material i byggnaden antänds fram till övertändning, är det endast materialet, byggnads- såväl som inredningsmaterial som påverkar brandens utveckling. I denna första fas är det viktigaste kriteriet att snabbt kunna utrymma lokalen. För detta krävs följande: Att materialen utvecklar lite rök så att personer i lokalen hittar ut och inte blir förgiftade. Att flamspridningen är långsam eller obefintlig. Brandreaktion, hur materialets yta beter sig vid brand, är alltså av central betydelse i denna fas. Kraven anges i BBR med Euroklasser, det som tidigare betecknades Ytskikt Klass I, II, III, o.s.v, samt obrännbart material. Mineralull (glasull, stenull och ULTIMATE) hamnar i den högsta klassen A1/A2 vilket motsvarar obrännbart material. En mineralullsprodukt med ytskikt kan hamna så långt ner som i klass F. Detta visar hur viktigt ytskiktet är för brandsäkerheten. Brandmotstånd gäller konstruktionen I de fall då branden får chans att utvecklas så att en övertändning sker går det inte längre att rädda utrymmet där branden uppstod (brandcellen). Istället är det nu viktigt att förhindra att branden sprider sig till de angränsande utrymmena. Det är nu man använder begreppet Brandmotstånd, som helt och hållet är kopplat till konstruktionen. Dessa krav regleras i BBR där olika byggnadstyper kräver olika långa brandmotståndstider. När det gäller Brandmotstånd hjälper det inte att titta på ytskiktsegenskaper eller temperaturtålighet för en enstaka produkt. Här handlar det istället om hur hela kombinationen av material i de olika konstruktionerna (vägg, tak, golv, osv) fungerar tillsammans. Ett bra exempel är stål och gips; stål längdutvidgas och gips krymper vid förhöjd temperatur, detta gör att de KAN samverka men att de inte gör det i alla situationer. Förståelsen för hur material samverkar i en konstruktion är ytterst viktig när det gäller att förhindra brandspridning. Konstruktionen måste testas i sin helhet, den blir inte brandsäker bara för att ett material som tål C placeras i en godtycklig konstruktion. För att uppnå en brandsäker lösning väljer man en konstruktion i ett typgodkännande som uppfyller föreskriven brandklass. Klassbeteckning för konstruktioner med Brandmotstånd är densamma som tidigare (R, EI, REI, osv, samt med minutangivelse). 16

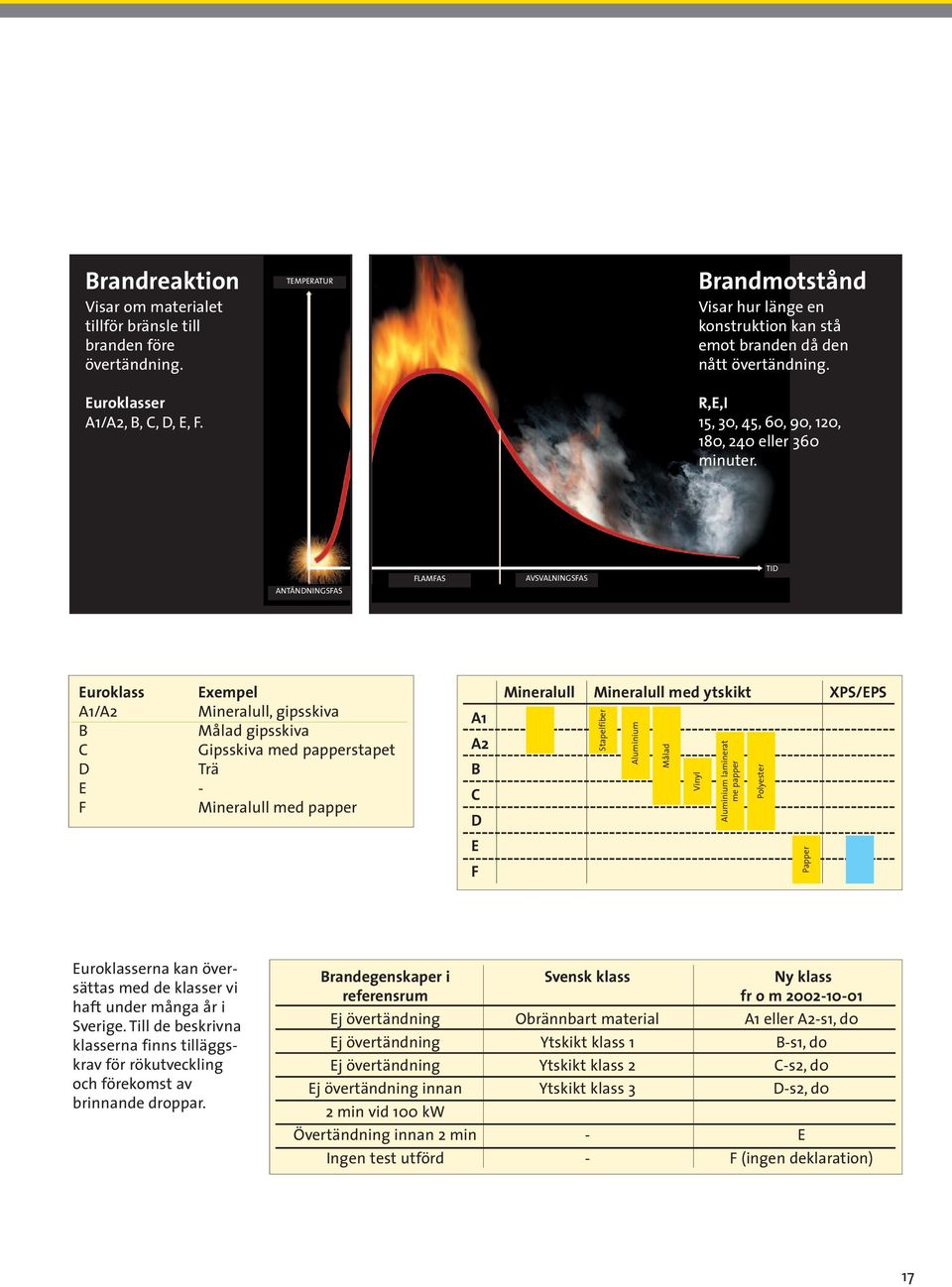

17 Brandreaktion Visar om materialet tillför bränsle till branden före övertändning. Euroklasser A1/A2, B, C, D, E, F. TEMPERATUR Brandmotstånd Visar hur länge en konstruktion kan stå emot branden då den nått övertändning. R,E,I 15, 30, 45, 60, 90, 120, 180, 240 eller 360 minuter. ANTÄNDNINGSFAS FLAMFAS AVSVALNINGSFAS TID Euroklass Exempel A1/A2 Mineralull, gipsskiva B Målad gipsskiva C Gipsskiva med papperstapet D Trä E - F Mineralull med papper A1 A2 B C D E F Mineralull Mineralull med ytskikt XPS/EPS Stapelfiber Aluminium Målad Vinyl Aluminium laminerat me papper Polyester Papper Euroklasserna kan översättas med de klasser vi haft under många år i Sverige. Till de beskrivna klasserna finns tilläggskrav för rökutveckling och förekomst av brinnande droppar. Brandegenskaper i Svensk klass Ny klass referensrum fr o m Ej övertändning Obrännbart material A1 eller A2-s1, d0 Ej övertändning Ytskikt klass 1 B-s1, do Ej övertändning Ytskikt klass 2 C-s2, d0 Ej övertändning innan Ytskikt klass 3 D-s2, d0 2 min vid 100 kw Övertändning innan 2 min - E Ingen test utförd - F (ingen deklaration) 17

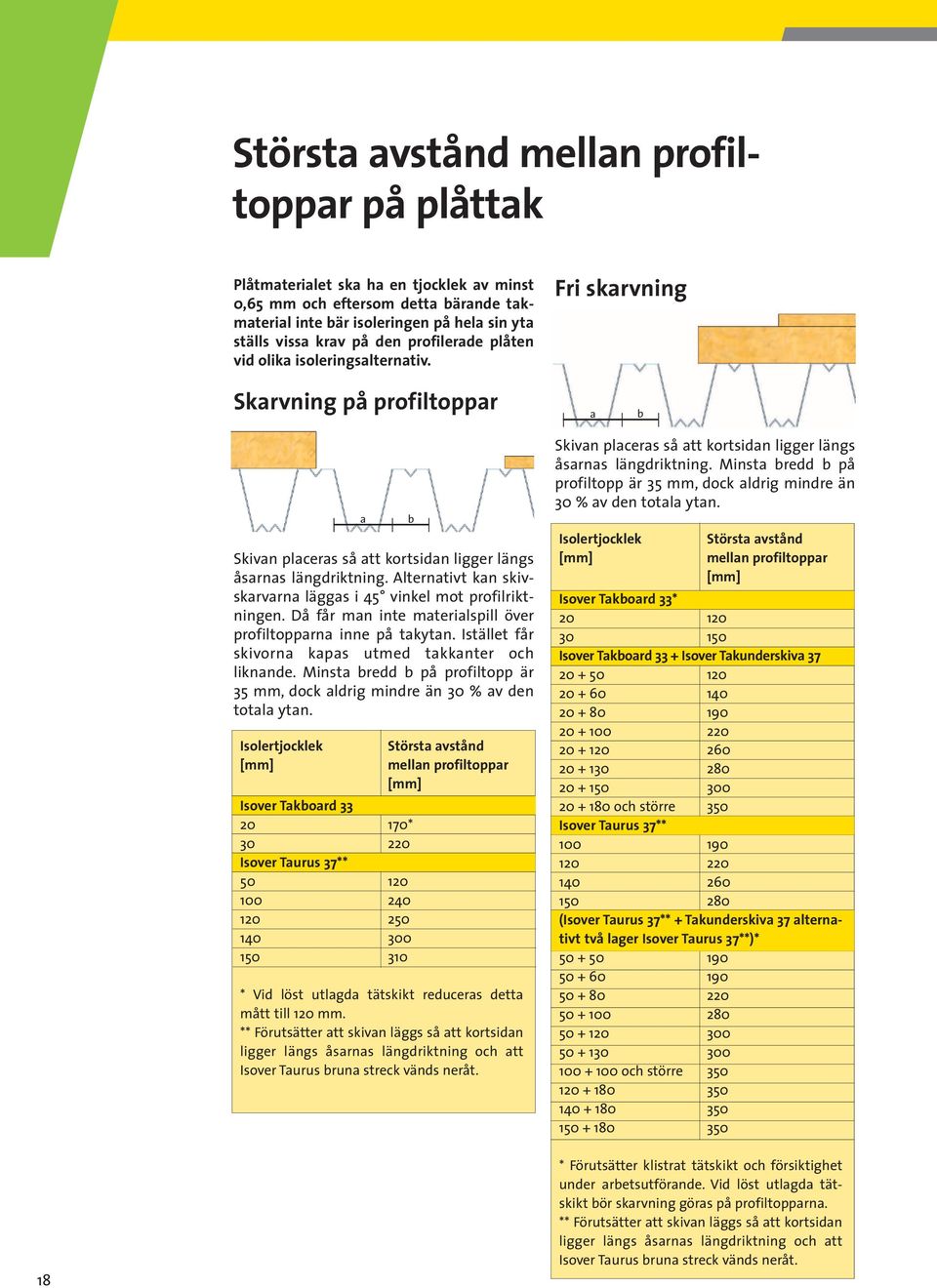

18 Största avstånd mellan profiltoppar på plåttak Plåtmaterialet ska ha en tjocklek av minst 0,65 mm och eftersom detta bärande takmaterial inte bär isoleringen på hela sin yta ställs vissa krav på den profilerade plåten vid olika isoleringsalternativ. Fri skarvning Skarvning på profiltoppar a b a Skivan placeras så att kortsidan ligger längs åsarnas längdriktning. Alternativt kan skivskarvarna läggas i 45 vinkel mot profilriktningen. Då får man inte materialspill över profiltopparna inne på takytan. Istället får skivorna kapas utmed takkanter och liknande. Minsta bredd b på profiltopp är 35 mm, dock aldrig mindre än 30 % av den totala ytan. Isolertjocklek [mm] Isover Takboard * Isover Taurus 37** b Största avstånd mellan profiltoppar [mm] * Vid löst utlagda tätskikt reduceras detta mått till 120 mm. ** Förutsätter att skivan läggs så att kortsidan ligger längs åsarnas längdriktning och att Isover Taurus bruna streck vänds neråt. Skivan placeras så att kortsidan ligger längs åsarnas längdriktning. Minsta bredd b på profiltopp är 35 mm, dock aldrig mindre än 30 % av den totala ytan. Isolertjocklek [mm] Största avstånd mellan profiltoppar [mm] Isover Takboard 33* Isover Takboard 33 + Isover Takunderskiva och större 350 Isover Taurus 37** (Isover Taurus 37** + Takunderskiva 37 alternativt två lager Isover Taurus 37**)* och större * Förutsätter klistrat tätskikt och försiktighet under arbetsutförande. Vid löst utlagda tätskikt bör skarvning göras på profiltopparna. ** Förutsätter att skivan läggs så att kortsidan ligger längs åsarnas längdriktning och att Isover Taurus bruna streck vänds neråt.

19 Kilformade produkter för tak Tak bör ha en lutning för att undvika skador av snö, is och vatten. Här nedan beskrivs olika kilformade produkter för att ge lutning på låglutande tak: 1. Isover Takfallsskiva 37 ger lutning över takets hela ytor. 2. Isover Kil ger lutning vid vertikala ytor, t.ex. murkrön och sargar. 3. Isover Kilpaket ger lutning i så kallat horisontella ränndalar (aldrig horisontella i verkligheten). 1. Takfall 1:40 * Takfallsskivan ska alltid förses med Isover Takboard på toppen. Takfall 1:60 * Takfallsskivan ska alltid förses med Isover Takboard på toppen. 2. Fall 1:6,25 Fall 1:

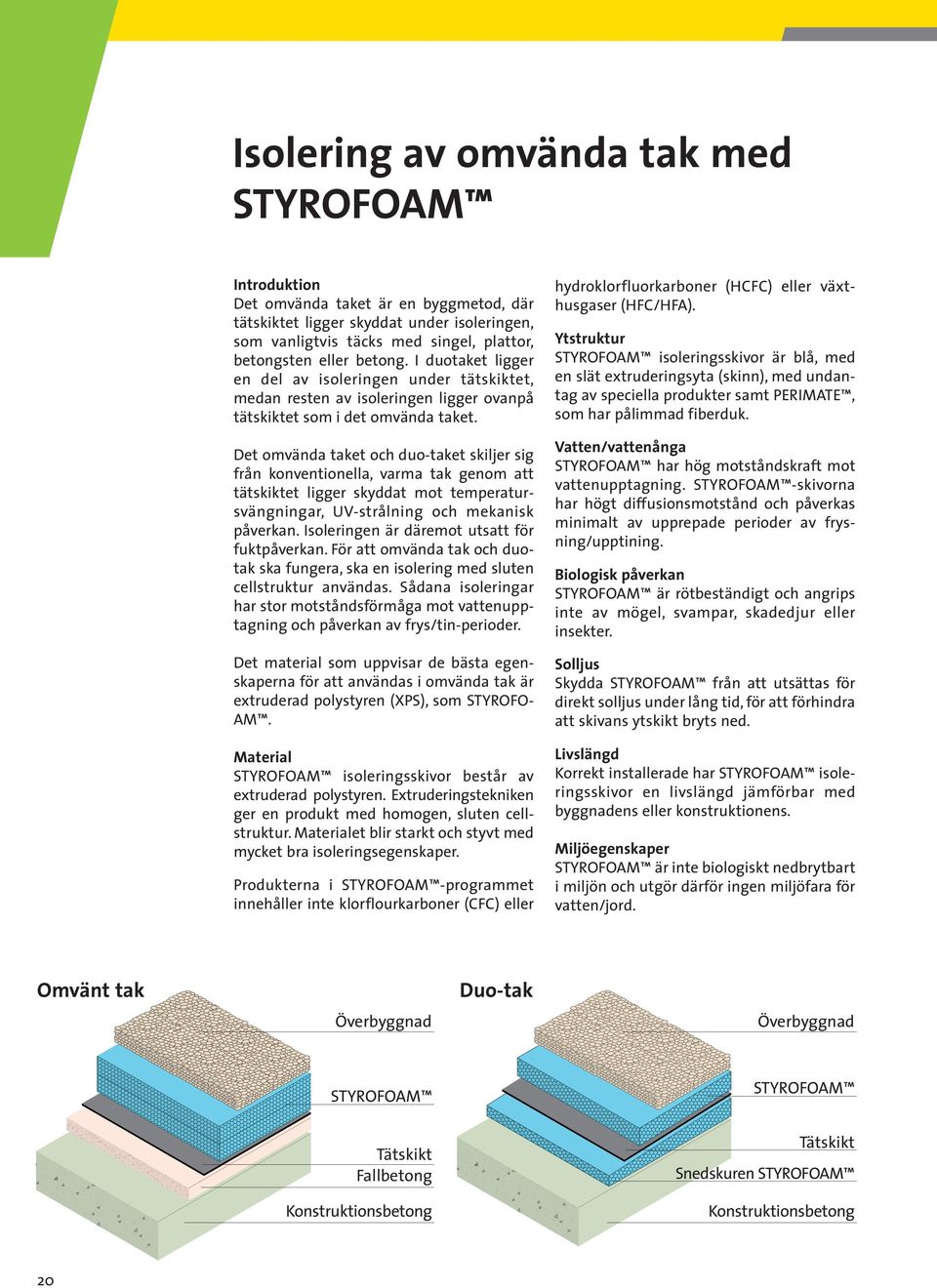

20 Isolering av omvända tak med STYROFOAM Introduktion Det omvända taket är en byggmetod, där tätskiktet ligger skyddat under isoleringen, som vanligtvis täcks med singel, plattor, betongsten eller betong. I duotaket ligger en del av isoleringen under tätskiktet, medan resten av isoleringen ligger ovanpå tätskiktet som i det omvända taket. Det omvända taket och duo-taket skiljer sig från konventionella, varma tak genom att tätskiktet ligger skyddat mot temperatursvängningar, UV-strålning och mekanisk påverkan. Isoleringen är däremot utsatt för fuktpåverkan. För att omvända tak och duotak ska fungera, ska en isolering med sluten cellstruktur användas. Sådana isoleringar har stor motståndsförmåga mot vattenupptagning och påverkan av frys/tin-perioder. Det material som uppvisar de bästa egenskaperna för att användas i omvända tak är extruderad polystyren (XPS), som STYROFO- AM. Material STYROFOAM isoleringsskivor består av extruderad polystyren. Extruderingstekniken ger en produkt med homogen, sluten cellstruktur. Materialet blir starkt och styvt med mycket bra isoleringsegenskaper. Produkterna i STYROFOAM -programmet innehåller inte klorflourkarboner (CFC) eller hydroklorfluorkarboner (HCFC) eller växthusgaser (HFC/HFA). Ytstruktur STYROFOAM isoleringsskivor är blå, med en slät extruderingsyta (skinn), med undantag av speciella produkter samt PERIMATE, som har pålimmad fiberduk. Vatten/vattenånga STYROFOAM har hög motståndskraft mot vattenupptagning. STYROFOAM -skivorna har högt diffusionsmotstånd och påverkas minimalt av upprepade perioder av frysning/upptining. Biologisk påverkan STYROFOAM är rötbeständigt och angrips inte av mögel, svampar, skadedjur eller insekter. Solljus Skydda STYROFOAM från att utsättas för direkt solljus under lång tid, för att förhindra att skivans ytskikt bryts ned. Livslängd Korrekt installerade har STYROFOAM isoleringsskivor en livslängd jämförbar med byggnadens eller konstruktionens. Miljöegenskaper STYROFOAM är inte biologiskt nedbrytbart i miljön och utgör därför ingen miljöfara för vatten/jord. Omvänt tak Överbyggnad Duo-tak Överbyggnad STYROFOAM STYROFOAM Tätskikt Fallbetong Konstruktionsbetong Tätskikt Snedskuren STYROFOAM Konstruktionsbetong 20

21 Specifikation Omvända tak har en mängd fördelar att erbjuda både under byggnadsfasen och sedan byggnaden färdigställts: Taket blir tidigt tätt och därför kan arbeten som kräver inomhusmiljö snabbt komma igång. Byggmetoden är oberoende av vädret. Isoleringen kan läggas ut i regn och snö, utan att den försämras. Man undviker även risken att bygga in fukt i taket. Eftersom tätskiktet ligger under isoleringen, befinner det sig i inomhusklimat. Behovet av en särskild ångspärr finns inte. Daggpunkten finns ovanpå ytskiktet och konvektionsläckor kan därför inte ge upphov till våt isolering, som vid vanliga, varma tak. Tätskiktet är väl skyddat under isolering och överbyggnad. Det utsätts inte för UV-strålning, mekanisk påverkan och temperatursvängningar, varken under byggtiden eller efteråt. Det är möjligt att kontrollera tätheten så snart ytskiktet är färdigt. Tätskiktet riskerar inte att skadas under byggperioden eller senare vid snöskottning eller andra drifts- och underhållsarbeten på taket. Isolering Isoleringsskiktet är i denna typ av konstruktion utsatt för olika typer av fukt. Det är därför viktigt att använda isoleringsmaterial som har: stor tryckhållfasthet under lång tid (se SS-EN 1606). Detta säkerställer att isoleringen inte skadas/försämras, varken under anläggnings- eller driftsperioden stor motståndskraft mot påverkan av frysning/tining i fuktiga miljöer (SS-EN 12091) mycket låg vattenabsorption vid diffusion (SS-EN 12088) 50-års-värden på värmeledningsförmåga. STYROFOAM uppfyller samtliga dessa krav. Fuktinnehåll i vanligt tak V u V s V u V s Fuktinnehåll i omvänt tak V u = ånghalten i uteluften V s = mättnadsånghalten V i = ånghalten i inneluften V i V s V i V s V: g/m 3 V: g/m 3 21

22 Isolering av icke belastade tak Singel mm 50 mm Fiberduk STYROFOAM SL-A-N (2 x 100 mm) Tätskikt Betong, 150 mm Observera! När betongytan är ojämn, kan EF QUASH Byggmatta användas för att minska risken för punktering av tätskiktet. Det omvända taket/duo-taket används: där särskilt stora krav ställs på takets täthet där läckande tak kan orsaka driftsstörningar, produktionsstopp och/eller skador på elektronik, med stora kostnader som följd i lokaler där fuktpåverkan är särskilt stor, t.ex. i simhallar, tvättinrättningar och tryckerier Man undviker härigenom kondens och eventuella värmeläckor, som leder till fuktigt isoleringsmaterial. Isolering av takträdgårdar 1) Vid plantering av träd behövs rotskydd av skyddsbetong, gummimatta eller dylikt som skyddar isoleringen från rötterna. Dock ska alltid minst 50 mm makadam finnas mellan rotskyddet och STYROFO- AM -skivorna. 22 Användningen av takträdgårdar ökar överallt i Europa. De gör det möjligt att använda taket som rekreationsområde. Takträdgårdarna har även betydelse för stadsekologin, genom att regnvattenavrinningen blir långsammare. Därigenom minskar risken för att kapaciteten i reningsanläggningar för ytvatten/avloppsvatten överskrids. Den teknologiska utvecklingen har tillsammans med mångårig erfarenhet gjort att man under senare år har kunnat anlägga säkra takträdgårdar, d.v.s. med nödvändig Matjord, Tjocklek och kvalitet anpassad till växtligheten 1) Terrassmullskiva e.d. Fiberduk Makadam, fraktion 4-8, t 50 mm Fiberduk STYROFOAM SL-A-N Tätskikt Fallbetong Konstruktionsbetong säkerhet mot otätheter. Metoderna heter omvända tak eller duo-tak. Isoleringsskiktet däremot är i denna typ av konstruktion utsatt för olika typer av fukt. Det är därför viktigt att använda isoleringsmaterial som har stor tryckhållfasthet under lång tid (se SS-EN 1606). Detta säkerställer att isoleringen inte skadas/försämras, varken under anläggnings- eller driftsperioden stor motståndskraft mot påverkan av frysning/tining i fuktiga miljöer (SS-EN 12091) mycket låg vattenabsorption vid diffusion (SS-EN 12088) 50-års-värden på värmeledningsförmåga Det gäller att skydda tätskikten, både under anläggningstiden och under takets hela livslängd. Den säkraste uppbyggnaden av takträdgårdar görs med omvända tak och STY- ROFOAM SL-A-N. Observera! När betongytan är ojämn, kan EF QUASH Byggmatta användas för att minska risken för punktering av tätskiktet.

23 Isolering av takterrasser Vattenläckage kan uppstå i takterrasser till följd av felaktiga principer i konstruktionens uppbyggnad samt felaktigheter i detaljutformningen av anslutande byggnadsdelar betongplattor på makadam eller fundament direkt på tätskiktet, vilket ger stora mekaniska/dynamiska belastningar: Dessa belastningar är särskilt stora vintertid, då tätskiktet är mindre flexibelt. Med tiden innebär detta stor risk för skador på tätskiktet med vattenläckage som följd kondens och värmeläckage som leder till fuktigt isoleringsmaterial, vilket under längre tid kan resultera i fuktskador i taket ett oskyddat tätskikt under anläggningsperioden, vilket medför risk för skador Uppbyggnaden av konstruktionen i det omvända taket minimerar risken för ovan nämnda möjliga vattenläckage, eftersom tätskiktet ligger i den varma zonen är skyddat mot mekaniska/dynamiska belastningar både under byggtiden och sedan när det är i bruk även fungerar som ångspärr. Man slipper därigenom inbyggd fukt i isoleringslagret som orsakas av kondens, värmeläckage eller regn/snö under byggperioden Observera! När betongytan är ojämn, kan EF QUASH Byggmatta användas för att minska risken för punktering av tätskiktet. Plattor (lutning 1:100) Makadam 4-8 mm 50 mm Fiberduk STYROFOAM SL-A-N (2 x 100 mm) Tätskikt Avjämningsputslager (lutning 1:40) Betong, 150 mm Isolering av parkeringsdäck Isolerade parkeringsdäck används som tak över butikscentra, kontorsbyggnader och andra byggnader i städer och tätorter. Otäta tätskikt har tidigare begränsat användningsmöjligheterna, men tack vare det omvända taket och STYROFOAM SL-A-N har risken för läckande tätskikt minimerats. Tätskiktet kan testas för vattenläckage innan STYROFOAM SL-A-N läggs ut. STYROFOAM SL-A-N skyddar tätskiktet under byggperioden, så att arbetet kan ut - föras effektivt och utan att skada tätskiktet. STYROFOAM SL-A-N kan motstå mekanisk påverkan, statiskt/dynamiskt tryck, frost/tin och fuktbelastning under byggperioden och med rätt överbyggnad under hela parkeringsdäckets livstid. Körbanebetong, armerad Fiberduk Makadam, fraktion 4-8, t 50 mm STYROFOAM SL-A-N Tätskikt STYROFOAM SL-A-N, snedskuren Konstruktionsbetong 23

24 Saint-Gobain Isover AB Box Billesholm Tel Isover Scandinavia Marketing (MIA) Tryck: Koloriten AB, Hbg.
