1 Betong, tätskikt och isolering Gröna tak handboken (Hans Månsson Teknisk chef) 22/9/2011 Powerpoint Template Page 1

2 Innehåll Upplägg handboken Deltagare i projektgruppen Material och materialegenskaper Dokumentation från entreprenad Sammanfattning 22/9/2011 Powerpoint Template Page 2

3 Projektgruppen 22/9/2011 Powerpoint Template Page 3

4 Innehåll - Boken Projektets avgränsningar och avsikt Projekteringsanvisningar Material och materialegenskaper Förberande arbeten Avslutande arbeten vid installation Tillsyns- och underhållsåtgärder Dokumentation från entreprenad Kritiska detaljer 22/9/2011 Powerpoint Template Page 4

5 Projektets avgränsning och avsikt Handboken hanterar endast betong, tätskikt och isolering med tillhörande produkter Vi tar inte hänsyn till betongkonstruktioners bärighet endast toleranser för ytstruktur, lutning och ytbehandling Rapporten är tänkt att användas som ett hjälpmedel för att kunna välja rätt material och lösning för ett väl fungerande tätskikt samt ge råd och kunskap vid projektering 22/9/2011 Powerpoint Template Page 5

6 Projekteringsanvisning Här beskrivs huvudsakligen anvisningar som berör lutningar, taktyper, avvattning, skyddsanorningar med mera Byggfysiskaliskt skilljer man på tre taktyper Konstruktion med tätskikt som ligger ovan på en utvändig värmeisolering (normaltak) Konstruktion med tätskikt som ligger under värmeisolering (inverterat tak eller omvänt tak) Konstruktion med tätskikt som ligger mellan värmeisolering (duotak) 22/9/2011 Powerpoint Template Page 6

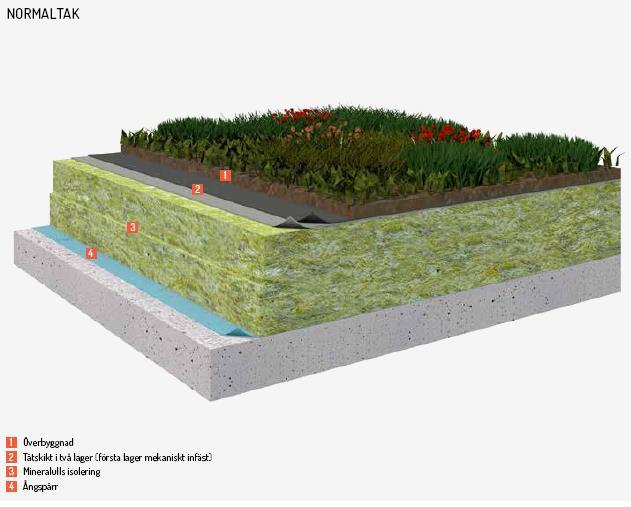

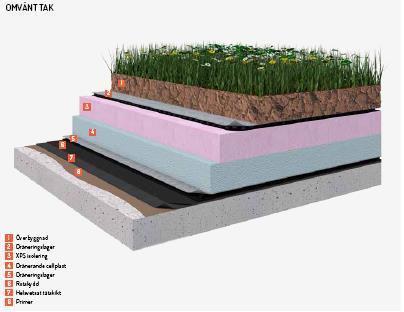

7 Projekteringsanvisning Normaltak (tätskikt ovan isolering) Duotak (Tätskikt mellan isolering) Inverterat eller omvänttak (Tätskikt under isolering) 22/9/2011 Powerpoint Template Page 7

8 Projekteringsanvisning Vad bör man tänka på: Välj isolering material som tål belastning av ovanliggande konstruktion Vid duo- och normaltak behövs ångspärr mot betongytan Isolering som exponeras för fukt ska ha en dränerande matta under och över för att avleda vatten (Duo och inverterade tak) Lutning för tätskitet ska vara >1:60 22/9/2011 Powerpoint Template Page 8

9 Projekteringsanvisning Tätskikt ska alltid avslutas minst 300 mm över färdig överbyggnad Placera aldrig hinder i vattengångar så dessa blockeras Hinder större än 1,2 m ska förses med kil så vatten kan passera Använd horisontella rändalar för avvattning av takytan Vindlaster beakta och beräkna eventuella vindlaster för tätskikt. Gäller lätta konstruktioner 22/9/2011 Powerpoint Template Page 9

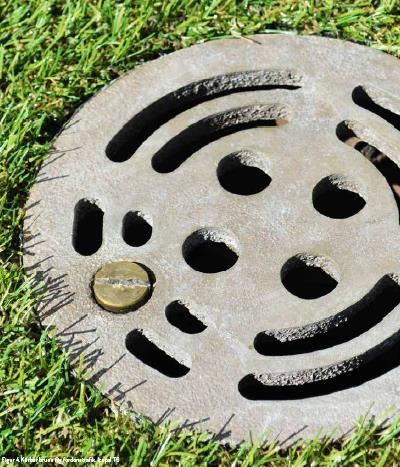

10 Projekteringsanvisning Brunnar Traditionella brunnar Körbara Icke körbara UV-brunnar eller fullflödessystem Generellt rekomenderas traditionella brunnar då dessa har mindre benägenhet att sätta igen Traditionella brunnar avvattnar kontinuerligt medan UV-brunnar kräver att vatten stiger för att bilda hävert för att uppnå fullt flöde Generellt Renssil till brunn bör finnas Ska vara lättåtkomliga Får ej placeras för nära vertikal eller hinder 22/9/2011 Powerpoint Template Page 10

11 Projekteringsanvisning Betongunderlag Lutning 1:60 (bra vatten avrinning) Ytjämnhet/ytstruktur < 1,5 mm Torktid vid nygjuten betong, 7 dygn innan vidare arbete kan utföras. (Ytan ska inte ändra färg när man tillför värme) Max 10 mm nivåskillnad mellan betongelement 22/9/2011 Powerpoint Template Page 11

12 Material och materialegenskaper Olika typer av tätskikt: Tätskiktsmattor av bitumen SBS, APP Gjutasfalt eller asfaltmastix Syntetiska tätskikt - dukar PVC, FPO, EPDM Syntetiska tätskikt flytapplicerade PMMA, Epoxi, Polyuretan, Polyurea 22/9/2011 Powerpoint Template Page 12

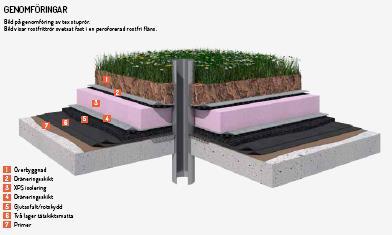

13 Material och materialegenskaper Olika typer av tätskikt: Val av tätskiktstyp beror på en rad faktorer: Typ av underlag, betong eller isolering Belastning på takytan m.a.o vilken typ av växtlighet ska förekomma Behövs rotskydd Ska det förekomma vidare byggnation som belastar tätskiktet Fördel att kombinera skyddsskikt tillsammans med tätskikt Exempel på uppbyggnad, omvänttak, med gjutasfalt och tätskiktsmatta 22/9/2011 Powerpoint Template Page 13

14 Material och materialegenskaper Olika typer av isoleringsmaterial: Mineralullsisolering Stenull, Glasull Cellplast EPS, XPS, PIR, PUR Cellglas Produkt Egenskap Brandklassificering, Euroclass Enligt EN 13162:2012 (EN ) Värmekonduktivitet λd EN 13162:2012 (EN 13162) Vattenabsorption, korttid WS, Wp EN 13162:2012 (EN 1609) Vattenabsorption, långtid WL(P), Wlp EN 13162:2012 (EN 12087) Vattenabsorption exponerad isolering (inverterade/omvända tak eller duotak) Tryckhållfasthet anpassad efter överbyggnad Brandklassificering Ånggenomgångsmotstånd MU, µ EN 13162:2012 (EN 12086) Tryckhållfasthet 10% CS(10), σ10 EN 13162:2012 (EN 826) Punktlast PL(5) EN 13162:2012 (EN 12430) 22/9/2011 Powerpoint Template Page 14

15 Material och materialegenskaper Kompakttak: Cellglasisolering alternativt PIR System som klistras samman med vattentätt klister av tex uppvärmd asfalt Vanligt alternativ vid gröna taklösningar Viktigt att man inte bygger in fukt 22/9/2011 Powerpoint Template Page 15

16 Material och materialegenskaper Rotskydd Överbyggnader med jord tjocklek < 50 mm behöver inget rotskydd Kemiskt eller mekaniskt (SS-EN 13948) Mekaniskt = duk/folie av olika slag eller gjutasfalt Varmluftsvetsad fog för bästa resultat vid användning av duk/folie Kemiskt Tillsats i produkt tex Preventol B5 Risk för utlakning - låntidsverkan Debatt i europa kring lämplighet att använda kemiska tillsatser som rotskydd 22/9/2011 Powerpoint Template Page 16

17 Material och materialegenskaper Rotskydd Test enligt EN Test pågår under 2 år Eldtorn (Pyracantha) används som växt vid test av rotsäker produkt 22/9/2011 Powerpoint Template Page 17

18 Avslutande arbeten Provtryckning 3 dygn med vatten och 3 dygn utan Skriv protokoll och få underskrift av beställare 22/9/2011 Powerpoint Template Page 18

19 Dokumentation Före entreprenadstart Byggvarudeklarationer Säkerhetsdatablad CE-dokument (Prestandadeklarationer) Efter entreprenadens slutförande Garantier Broschyrer och monteringsanvisningar Egenkontroll Provtryckningsprotokoll 22/9/2011 Powerpoint Template Page 19

20 Sammanfattning Säkerställ bra vattenavrinning 1:60 Brunnar i lågpunkter och inga hinder i vattengångar Horisontella ränndalar Säkerställ att isolering väljs efter takets förutsättningar Använd dräneringsskikt över och under isolering som är ovan tätskiktet Provtryck färdigt tätskikt för att säkra att det är tätt Skydda färdigställd yta för skador under pågående byggnation 22/9/2011 Powerpoint Template Page 20

21 Frågor! 22/9/2011 Powerpoint Template Page 21
