1 Anmält organ för provning, övervakning och certifiering av byggmaterial och komponenter Forskning och utveckling inom området värme och fuktskydd Fallstudie: Beständighet hos cellglas i byggtillämpningar - Provning av Foamglas -isolering Provtagning: Bavaria Brewery i Lieshout, Nederländerna (horisontaltak installerat 1986) Max Engelhardt Sökande: PITTSBURGH CORNING Europe N.V. Albertkade Tessenderlo BELGIEN Ansvaret för innehållet i rapporten ligger hos författarna. FIW München Rapport: Forschungsinstitut für Wärmeschutz e.v. München T F Lochhamer Schlag 4 DE Gräfelfing info@fiw-muenchen.de Direktör: Prof. Dr.-Ing. Andreas H. Holm

2 Anmält organ för provning, övervakning och certifiering av byggmaterial och komponenter Forskning och utveckling inom området värme och fuktskydd Forschungsinstitut für Wärmeschutz e.v. München T F Lochhamer Schlag 4 DE Gräfelfing info@fiw-muenchen.de Direktör: Prof. Dr.-Ing. Andreas H. Holm

3 3

4 1 Inledning I denna sammanfattning ges en kort översikt över en av många aktiviteter för provtagning och provning utförda under 2016 som en del av en pågående studie av beständighet hos cellglas för Pittsburgh Corning Europe. Det övergripande syftet med studien är att öka kunskapen om det långsiktiga beteendet hos cellglasisolering i olika typer av byggtillämpningar och att fastställa faktorer som påverkar stabiliteten och den förväntade nyttjandeperioden. Projektet fokuserar på specifika tillämpningar för byggnadsisoleringsmaterial, t.ex. isolering av ytterväggar och horisontaltak. Den fullständiga studien kommer att avslutas Byggplatsen för den här beskrivna provtagningen valdes av sökanden och provtagningsförfarandet övervakades av en representant från tredje part. Figur 1: Vy över den undersökta byggnaden/horisontaltakkonstruktionen 2 Provtagning Provtagning av FOAMGLAS -isoleringsmaterial från bryggeriets horisontaltak i Lieshout utfördes av tredje part från SECO/BCCA (Technical Control Bureau for Construction in Belgium och Belgian Construction Certification Association) den 19 september th Sökanden skickade proverna till FIW München för att bestämma termisk prestanda och mekaniska egenskaper. Figur 2: Under provtagningen på plats Provtagningen genomfördes i enlighet med en omfattande riktlinje utfärdad av FIW. Riktlinjen definierar en standard för verksamhet inom projektet för tredje part, utsedda av Pittsburgh Corning för att övervaka och dokumentera provtagningen av cellglasprover. Den innehåller instruktioner för inspektion av byggnader och 4

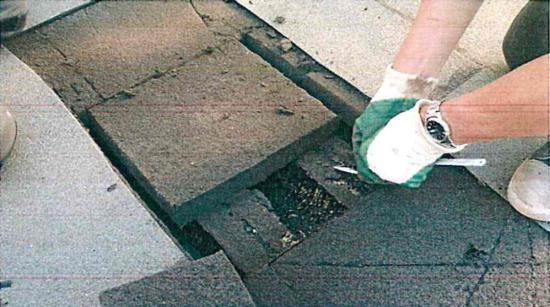

5 FOAMGLAS - cellglasprodukter, dokumentation, provtagning och transport. Riktlinjen ger de utsedda provtagarna instruktioner och mallar för att uppfylla projektets specifikationer och för att harmonisera förfarandet mellan samtliga inspektioner/provtagningar. Nödvändiga uppgifter som måste samlas in på plats och förfarande för dokumentation specificeras för att möjliggöra en korrekt utvärdering inom ramen för den pågående beständighetsstudien. Viktig dokumentation från provtagningen, information om byggnaden, produkten och konstruktionen insamlad av provtagaren sammanfattas nedan. Tabell 1: Provtagning i Lieshout, Nederländerna (baserat på provtagningsprotokoll) Byggnad Bryggeri (Brygghus) Plats De Stater Lieshout Nederländerna Konstruktionsår 1986 Produkt Livslängd Provtagningspunkt FOAMGLAS T2 (50 mm) Cellglasblock 450 mm x 600 mm Sedan 1986 (30 år) Horisontaltak på brygghus (egenuppvärmning genom bryggeriets processvärme). Kriterier för val av provtagningspunkt var exponering för solsken, skugga och sannolikhet för vattenpölar (lutning) Byggnadskonstruktion Kompakt tak sammansatt av tätskikt av bitumen och ståldäck. Takets lutning ± 2% Skick Inspektionen visade att ytan var plan, samt att vattentätning och understruktur var i gott skick. Ytan visade spår av en vattenpöl inom en del av provtagningszonen. 5

6 3 Mätningar Proverna levererades i vatten- och avdunstningssäker förpackning till FIW München den 24 th oktober 2016 av sökanden. Laboratorierna på FIW utförde flera mätningar på proverna. Figur 3: Prov (1 av 4) som det anlände till FIW-laboratorierna (vänster), prover för mätning av tryckhållfasthet (redan testade) (höger). Termisk prestanda bestämdes i befintligt tillstånd såväl som i ugnstorrt tillstånd i en värmeflödesmätarapparat enligt ISO Den strukturella beständigheten bedömdes genom mätning av tryckhållfasthet med hjälp av en universell materialprovningsmaskin. Mätningarna utfördes enligt de särskilda kraven för cellglas i bilaga A till DIN EN 826:2013. Dessutom mättes fukthalt och torrdensitet hos proverna. 4 Resultat Proverna från bryggeriets horisontaltak i Lieshout, Nederländerna uppvisar följande kvalitetsegenskaper: Tabell 2: Mätresultat för FOAMGLAS -isolering installerad 1986 i Lieshout Värmekonduktivitet (DIN EN 12667: ) Tryckhållfasthet (DIN EN 826: ) Fukthalt (DIN EN ISO 12570: ) Densitet (ugnstorr) (EN 1602: ) 0,043 W/(m K) (i befintligt tillstånd för provet) 0,043 W/(m K) (torrt tillstånd) 1102 kpa (torrt tillstånd) 0,1 viktprocent / 0,01 volymprocent 126 kg/m³ 6

7 5 Sammanfattning Något tekniskt godkännande eller liknande dokument för isoleringsmaterialet fanns inte tillgängligt i Nederländerna för tiden vid produktinstallationen Därför bedömdes den provade produkten gentemot godkännandet i tillverkningslandet (Belgien). Godkännandet utfärdades av den belgiska unionen för tekniskt godkännande inom byggande (BUtgb), se tekniskt godkännande ATG/H 539 från november Det anger en värmekonduktivitet för FOAMGLAS T 2 för nytt FOAMGLAS -isoleringsmaterial på 0,045 W/(m K) och en tryckhållfasthet på 500 kpa (enligt den då gällande standarden ASTM C ). Figur 4: Rubrik för det belgiska tekniska godkännandet för FOAMGLAS T2 giltigt 1986 Med hänsyn till den angivna användningsperioden (30 år) visade de testade proven goda mekaniska egenskaper och termisk prestanda, och uppfyllde fortfarande kraven för nytillverkade produkter från 1986 med tryckhållfasthet på över 1000 kpa och en värmekonduktivitet i provernas befintliga tillstånd på 0,043 W/(m K). 7

8 6 Ansvar Mätresultat är endast giltiga för beskrivna material, egenskaper och dimensioner. Rapporten bygger på aktuell kunskap från forskning inom värmeöverföring. Ansvaret kan endast accepteras inom ramen för denna kunskap. Garanti för analysresultat och expertutlåtanden från FIW München ev är begränsad till begränsningen av krav i 634a BGB för byggnader. 8
