1 Välj rätt tätskiktssystem för låglutande tak

2 Bra att veta Vad är låglutande tak? Lutningsgränsen för vad som avses med ett låglutande tak brukar räknas vid lutningen lika med eller mindre än 1:16 (3,6 ). Mataki rekommenderar att man alltid strävar efter en taklutning på minst 1:100. Taket anses som låglutande om det är bågformat, framförallt beroende på att den övre delen av taket har ett förhållandevis litet fall. Vad är SBS-modifierad bitumen? Det innebär att speciella polymermaterial tillsätts bitumen i en kontrollerad blandningsprocess. Det finns i princip två olika typer av polymermodifierad bitumen, med klara skillnader i egenskaper: SBS eller APP. SBS-modifierad bitumen är speciellt lämplig för det skandinaviska klimatet, då detta till skillnad från APP-modifierad bitumen ger optimerade egenskaper i kallt klimat. SBS-modifierade tätskikt ger alltid en hög elasticitet och ökad skarvhållfasthet med längre livslängd till följd. Hur lång livslängd har ett tätskiktssystem? Matakis SBS-modifierade tätskiktssystem har utmärkta egenskaper för lång livslängd, dock finns ännu ingen exakt vetskap om hur länge tätskiktet kan fungera utan att förlora dess funktion. Genom accelererade laboratorietester i kombination med erfarenhet och referensobjekt kan man räkna med livslängder på mer än 30 år. Ett antal faktorer i form av solstrålning, temperatur, is- och vindpåverkan, mekanisk åverkan och rörelser m.m. är av stor betydelse för livslängden. Exempel på detaljutformingar på det låglutande taket. Takfot Observera remsan under fotplåten. Den måste vara på plats för att förhindra att fukt tränger in under plåten. Fotplåten i sig ska vara polyesterbelagd stålplåt alternativt rostfri perforerad plåt. Max längd på fotplåt är 2 meter. Brunn Vid nyproduktion rekommenderas ett max. c/cavstånd på meter, och minst en brunn/takstolsfack om centrumavståndet är större än 3 meter. Avvattningsarean ska inte överstiga 500 m 2 vid takbrunnsdiameter 90 resp. 110 mm. En perforerad brunnsfläns är viktigt för att bibehålla en långsiktigt god vidhäftning mellan den underliggande remsan och det exponerade tätskiktet. Rörgenomföring Gummistosar är utmärkta att använda vid rörgenomföringar för att säkerställa en tät detalj. Under stosen läggs en extra tätskiktsmatta av lägsta kvalitet YEP 3500, som når 100 mm utanför stosen. Mataki T-stos är gjord av en specialutvecklad EPDM för att skapa en så bra vidhäftning som möjligt. Ränndalar Ränndalar är en av de mest utsatta delarna av taket och tätskiktet installeras med särskilt stor försiktighet för att minimera risk för framtida problem. Generell tumregel är att utföra horisontella ränndalar, för att samverkan mellan brunnarna ska optimeras.

3 Snabbguide = Rekommenderat alternativ = Accepterat alternativ Mataki Elastofol Supreme Mataki UnoTech Plus Mataki UnoTech Plus FR Mataki Strängklistrad och skarvsvetsad Brand- och tätskiktsklass TKY-A-1234 TKY-B-0034 TKY-A-0234 TKY-B-0034 Godkännandebevis SC / / /86 Hus AMA JSE.453 JSE.453 JSE.453 JSE.151 Betong Lättbetong Träpanel (råspont) Underlagstäckt trä 3 Befintligt asfaltstätskikt 2 Befintligt tätskikt av PVC-duk 1 Mineralull EPS cellplast Cellplast med mellanliggande skikt av YAM 2000 PIR/PUR JSE.4531 JSE.4531 JSE.4531 JSE 1515 Strängklistrad I tabellen kan man enkelt se vilket tätskikt som uppfyller brandklass B ROOF (t2) på olika underlag. Dessutom anges vilket eller vilka typer av tätskiktssystem som rekommenderas. Det finns fall när andra typer än de vi rekommenderar här kan användas. Tabellen är att betrakta som generell och tar inte hänsyn till speciella förhållanden. Vid osäkerhet ber vi er kontakta Mataki, så hjälper vi er gärna. Elastofol Supreme Elastofol Supreme är godkänt för installation på alla underlag, inklusive cellplast. Trots en tjocklek på endast 2,8 mm är Elastofol Supreme ett av marknadens starkaste bitumentätskikt. De starka skarvarna och beständigheten mot UV- och värmestrålning gör att taket håller tätt i många år. Installeras med eldriven utrustning direkt på alla underlag Ett av marknadens starkaste tätskikt Mataki UnoTech Med ledord som robust, stabilt och tryggt har UnoTech genom åren utvecklats till ett klassiskt och väl beprövat tätskiktssystem för tak. Fram till nu har UnoTech monterats på åtskilliga miljoner kvadratmeter takyta. Välbeprövat och klassiskt med mängder av referensprojekt Komplett system med brett färgprogram

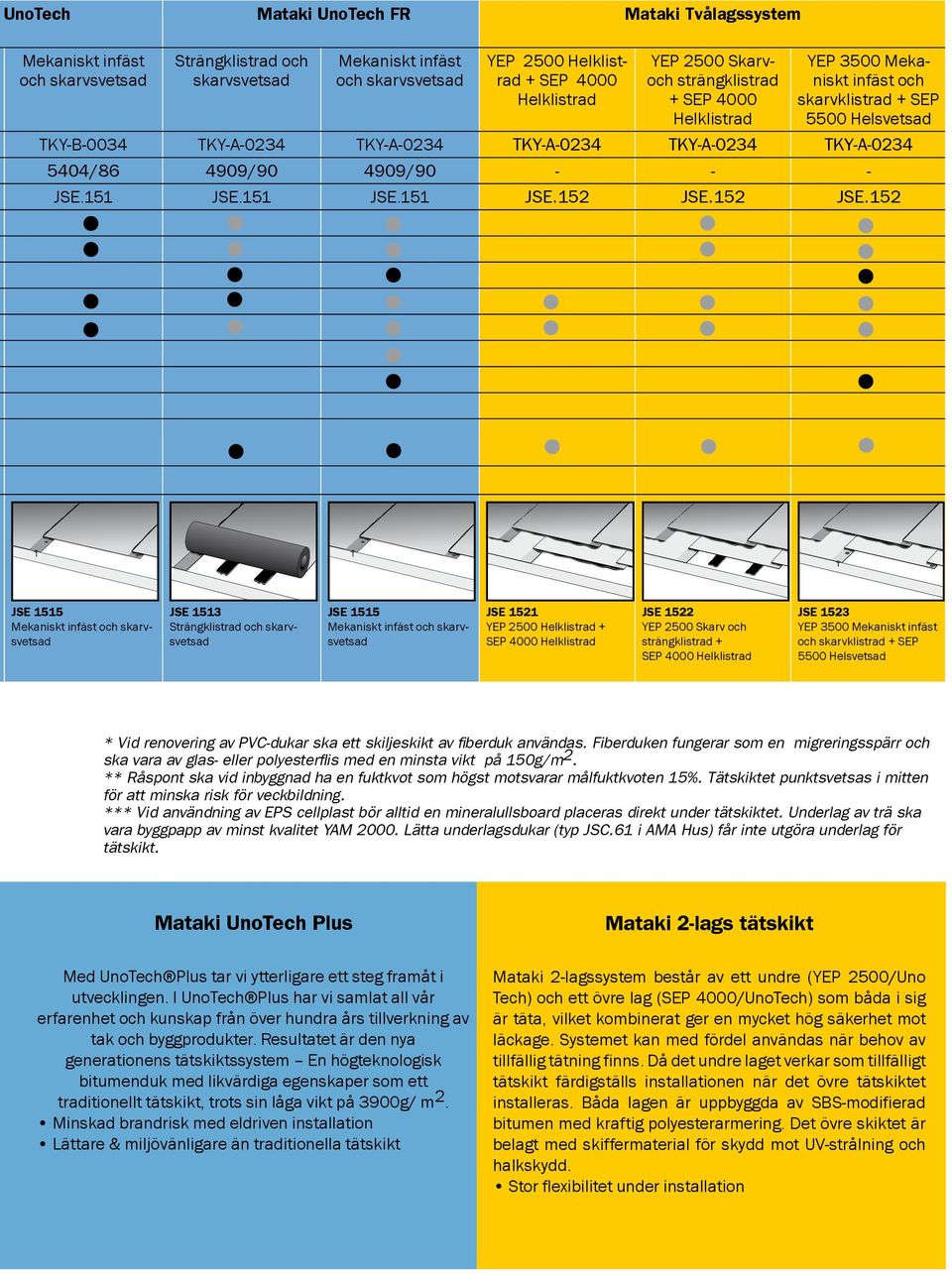

4 UnoTech Mataki UnoTech FR Mataki Tvålagssystem Strängklistrad och skarvsvetsad YEP 2500 Helklistrad + SEP 4000 Helklistrad YEP 2500 Skarvoch strängklistrad + SEP 4000 Helklistrad YEP 3500 Mekaniskt infäst och skarvklistrad + SEP 5500 Helsvetsad TKY-B-0034 TKY-A-0234 TKY-A-0234 TKY-A-0234 TKY-A-0234 TKY-A / / / JSE.151 JSE.151 JSE.151 JSE.152 JSE.152 JSE.152 JSE 1515 JSE 1513 Strängklistrad JSE 1515 JSE 1521 YEP 2500 Helklistrad + SEP 4000 Helklistrad JSE 1522 YEP 2500 Skarv och strängklistrad + SEP 4000 Helklistrad JSE 1523 YEP 3500 och skarvklistrad + SEP 5500 Helsvetsad * Vid renovering av PVC-dukar ska ett skiljeskikt av fiberduk användas. Fiberduken fungerar som en migreringsspärr och ska vara av glas- eller polyesterflis med en minsta vikt på 150g/m 2. ** Råspont ska vid inbyggnad ha en fuktkvot som högst motsvarar målfuktkvoten 15%. Tätskiktet punktsvetsas i mitten för att minska risk för veckbildning. *** Vid användning av EPS cellplast bör alltid en mineralullsboard placeras direkt under tätskiktet. Underlag av trä ska vara byggpapp av minst kvalitet YAM Lätta underlagsdukar (typ JSC.61 i AMA Hus) får inte utgöra underlag för tätskikt. Mataki UnoTech Plus Mataki 2-lags tätskikt Med UnoTech Plus tar vi ytterligare ett steg framåt i utvecklingen. I UnoTech Plus har vi samlat all vår erfarenhet och kunskap från över hundra års tillverkning av tak och byggprodukter. Resultatet är den nya generationens tätskiktssystem En högteknologisk bitumenduk med likvärdiga egenskaper som ett traditionellt tätskikt, trots sin låga vikt på 3900g/ m 2. Minskad brandrisk med eldriven installation Lättare & miljövänligare än traditionella tätskikt Mataki 2-lagssystem består av ett undre (YEP 2500/Uno Tech) och ett övre lag (SEP 4000/UnoTech) som båda i sig är täta, vilket kombinerat ger en mycket hög säkerhet mot läckage. Systemet kan med fördel användas när behov av tillfällig tätning finns. Då det undre laget verkar som tillfälligt tätskikt färdigställs installationen när det övre tätskiktet installeras. Båda lagen är uppbyggda av SBS-modifierad bitumen med kraftig polyesterarmering. Det övre skiktet är belagt med skiffermaterial för skydd mot UV-strålning och halkskydd. Stor flexibilitet under installation

5 P- och CE-märkta tätskikt - så klart! P-märkning Mataki partners På SP (Sveriges Provnings- och Forskningsinstitut) har man sedan länge haft ett certifieringssystem som kallas "P-märkning". Detta är en tredjepartscertifiering som är anpassad efter svenskt klimat, byggnadssätt och svensk tradition. P-märket kan med andra ord liknas med ett kvalitetsmärke som står för att produkter uppfyller de regler som gäller på den svenska marknaden, inkluderat lagstadgat brandkrav enligt BROOF (t2). Att en produkt är P-märkt innebär att SP säkerställer att tillverkaren kontinuerligt uppfyller gällande krav. Det kan sammanfattas med följande: Anpassning av produkter och tester enligt certifieringsregel 001 Årlig kontroll av alla väsentliga produktegenskaper via tester hos SP Granskning av monteringsanvisningar och andra tillhörande handlingar kopplat till produkten P-märkta tätskiktsprodukter till tak ger beställaren den trygghet som han kan kräva! CE-märkning CE står för Communauté Européenne och innebär att de produkter som uppfyller standarden med CE-märkning får säljas fritt inom- och mellan EU-länder. Kravet för att få CE-märket är att tillverkaren deklarerar provningsresultat från egna provningar enligt de regler som anges i standarden. För att uppfylla detta publiceras produktdatablad på över samtliga CE-märkta produkter och tätskiktssystem. Att en produkt är CE-märkt kan sammanfattas med följande: En metod för att kunna jämföra produkters egenskaper inom EU Säkerställer att produkt tillverkas enligt gällande säkerhetsföreskrifter Vem som helst kan CE-märka sina produkter Produkterna behöver inte uppfylla några direkta krav I över 100 år har Mataki med stor framgång levererat ett komplett sortiment av högkvalitativa tätskikt och produktsystem som effektivt skyddar byggnadens olika delar från fukt och vatten. När du väljer Mataki får du tillgång till ett stort antal utvalda takentreprenörer som alltid ger dig: Auktoriserade och utbildade takläggare. Högkvalitativa produkter. Tätskiktsgarantier Genom Tätskiktsgarantier i Norden AB kan vi erbjuda marknadens mest omfattande trygghetspaket för tätskikt på tak. Garantin omfattar material, följdskador och entreprenörens arbete och kan lämnas av Mataki Partners Takentreprenörer. Tätskiktsgarantier i Norden AB utfärdar varje år ca 3000 garantiutfästelser och har de senaste 25 åren försäkrat mer än 60 miljoner m2 tätskikt i Sverige.

6 En ledande leverantör av tätskikt Mataki är ett ledande varumärke inom byggbranschen i Sverige och övriga Norden. Ända sedan vi började tillverkningen av takpapp i Malmö för över 100 år sedan och fram till dagens högkvalitativa tätskikt, har vårt mål alltid varit detsamma: Att erbjuda marknadens främsta produkter för att skydda byggnader från fukt och vatten. Som kund till Mataki kan du alltid räkna med att såväl produkter som övriga åtaganden motsvarar dina behov och högt ställda förväntningar. Genom att sätta kvaliteten i första rummet och samtidigt vara extremt lyhörda för marknadens krav, har vi förmånen att ha både nöjda och återkommande kunder. Läs gärna mer om oss på Vi är kvalitetssäkrade enligt ISO 9001 och miljöcertifierade enligt ISO Box 22, Höganäs Tel: Denna broschyr utvisar olika användningsområden för vårt produktsortiment. Angivna specifikationer är endast avsedda att ge en allmän hänvisning om vilken produkt som är bäst lämpad för ett givet användningsområde och utgör ingen utfästelse i fråga om produkternas lämplighet, kvalitet, livslängd eller annat i broschyren kommenterat förhållande. Vi reserverar oss för rätten att vid var tid ändra innehållet i denna broschyr.
