1 Isolering Produktöversikt Sverige April 2015 HÖGEFFEKTIV ISOLERING FÖR ALLA ÄNDAMÅL Besök vår hemsida på Spara Energi Spara Koldioxid

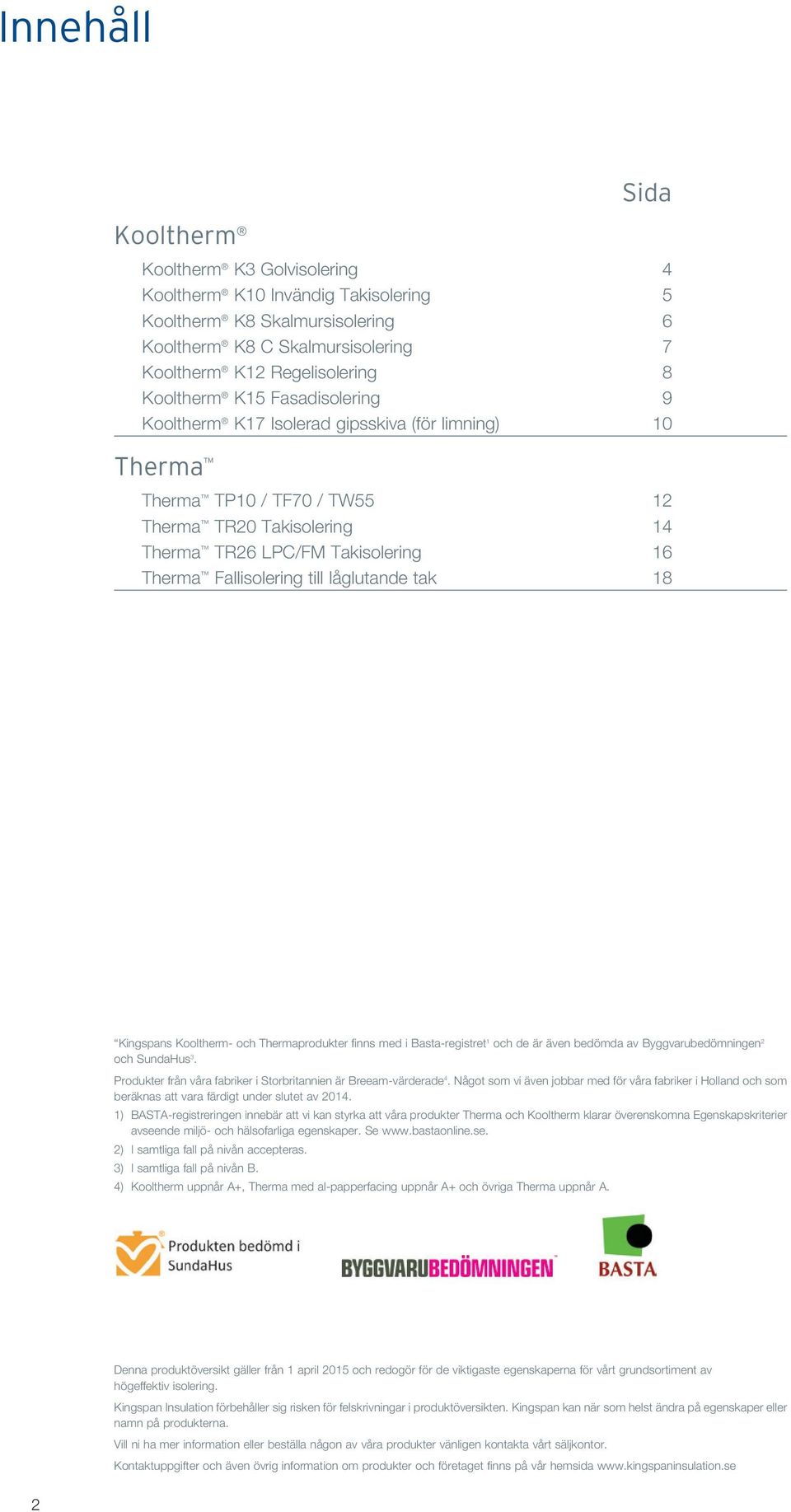

2 Innehåll Kooltherm Sida Kooltherm K3 Golvisolering 4 Kooltherm K10 Invändig Takisolering 5 Kooltherm K8 Skalmursisolering 6 Kooltherm K8 C Skalmursisolering 7 Kooltherm K12 Regelisolering 8 Kooltherm K15 Fasadisolering 9 Kooltherm K17 Isolerad gipsskiva (för limning) 10 Therma Therma TP10 / TF70 / TW55 12 Therma TR20 Takisolering 14 Therma TR26 LPC/FM Takisolering 16 Therma Fallisolering till låglutande tak 18 Kingspans Kooltherm- och Thermaprodukter finns med i Basta-registret 1 och de är även bedömda av Byggvarubedömningen 2 och SundaHus 3. Produkter från våra fabriker i Storbritannien är Breeam-värderade 4. Något som vi även jobbar med för våra fabriker i Holland och som beräknas att vara färdigt under slutet av ) BASTA-registreringen innebär att vi kan styrka att våra produkter Therma och Kooltherm klarar överenskomna Egenskapskriterier avseende miljö- och hälsofarliga egenskaper. Se 2) I samtliga fall på nivån accepteras. 3) I samtliga fall på nivån B. 4) Kooltherm uppnår A+, Therma med al-papperfacing uppnår A+ och övriga Therma uppnår A. Denna produktöversikt gäller från 1 april 2015 och redogör för de viktigaste egenskaperna för vårt grundsortiment av högeffektiv isolering. Kingspan Insulation förbehåller sig risken för felskrivningar i produktöversikten. Kingspan kan när som helst ändra på egenskaper eller namn på produkterna. Vill ni ha mer information eller beställa någon av våra produkter vänligen kontakta vårt säljkontor. Kontaktuppgifter och även övrig information om produkter och företaget finns på vår hemsida 2

3

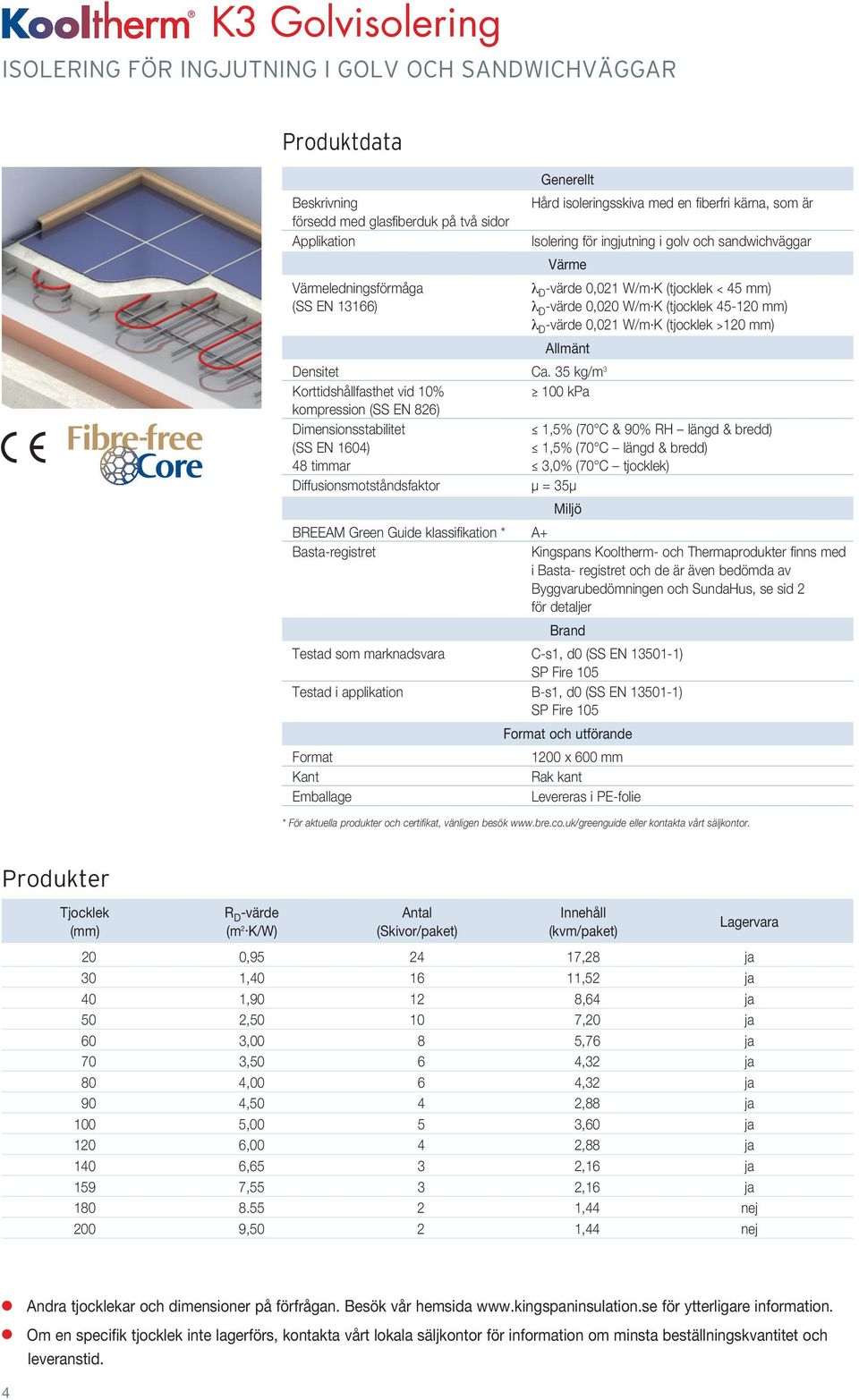

4 K3 Golvisolering ISOLERING FÖR INGJUTNING I GOLV OCH SANDWICHVÄGGAR försedd med glasfiberduk på två sidor Applikation Värmeledningsförmåga (SS EN 13166) Generellt Hård isoleringsskiva med en fiberfri kärna, som är Isolering för ingjutning i golv och sandwichväggar Värme l D -värde 0,021 W/m K (tjocklek < 45 mm) l D -värde 0,020 W/m K (tjocklek mm) l D -värde 0,021 W/m K (tjocklek >120 mm) Allmänt Densitet Ca. 35 kg/m 3 Korttidshållfasthet vid 10% 100 kpa kompression (SS EN 826) Dimensionsstabilitet 1,5% (70 C & 90% RH längd & bredd) (SS EN 1604) 1,5% (70 C längd & bredd) 48 timmar 3,0% (70 C tjocklek) Diffusionsmotståndsfaktor µ = 35μ Miljö BREEAM Green Guide klassifikation * A+ Basta-registret Kingspans Kooltherm- och Thermaprodukter finns med i Basta- registret och de är även bedömda av Byggvarubedömningen och SundaHus, se sid 2 för detaljer Brand Testad som marknadsvara C-s1, d0 (SS EN ) SP Fire 105 Testad i applikation B-s1, d0 (SS EN ) SP Fire 105 och utförande 1200 x 600 mm Rak kant * För aktuella produkter och certifikat, vänligen besök eller kontakta vårt säljkontor. Produkter 20 0, ,28 ja 30 1, ,52 ja 40 1, ,64 ja 50 2, ,20 ja 60 3,00 8 5,76 ja 70 3,50 6 4,32 ja 80 4,00 6 4,32 ja 90 4,50 4 2,88 ja 100 5,00 5 3,60 ja 120 6,00 4 2,88 ja 140 6,65 3 2,16 ja 159 7,55 3 2,16 ja ,44 nej 200 9,50 2 1,44 nej 4

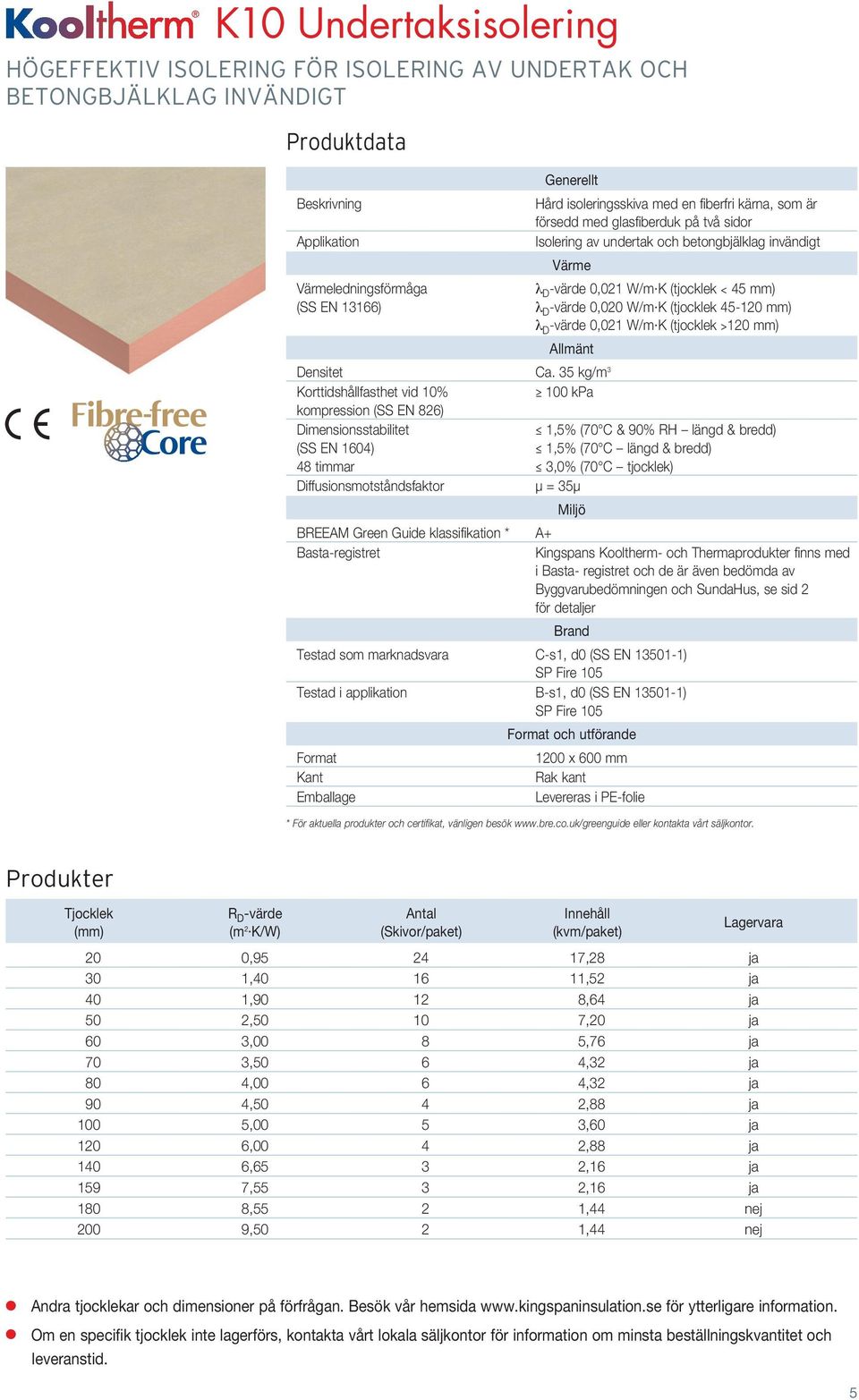

5 K10 Undertaksisolering HÖGEFFEKTIV ISOLERING FÖR ISOLERING AV UNDERTAK OCH BETONGBJÄLKLAG INVÄNDIGT Applikation Värmeledningsförmåga (SS EN 13166) Generellt Hård isoleringsskiva med en fiberfri kärna, som är försedd med glasfiberduk på två sidor Isolering av undertak och betongbjälklag invändigt Värme l D -värde 0,021 W/m K (tjocklek < 45 mm) l D -värde 0,020 W/m K (tjocklek mm) l D -värde 0,021 W/m K (tjocklek >120 mm) Allmänt Densitet Ca. 35 kg/m 3 Korttidshållfasthet vid 10% 100 kpa kompression (SS EN 826) Dimensionsstabilitet 1,5% (70 C & 90% RH längd & bredd) (SS EN 1604) 1,5% (70 C längd & bredd) 48 timmar 3,0% (70 C tjocklek) Diffusionsmotståndsfaktor µ = 35μ Miljö BREEAM Green Guide klassifikation * A+ Basta-registret Kingspans Kooltherm- och Thermaprodukter finns med i Basta- registret och de är även bedömda av Byggvarubedömningen och SundaHus, se sid 2 för detaljer Brand Testad som marknadsvara C-s1, d0 (SS EN ) SP Fire 105 Testad i applikation B-s1, d0 (SS EN ) SP Fire 105 och utförande 1200 x 600 mm Rak kant * För aktuella produkter och certifikat, vänligen besök eller kontakta vårt säljkontor. Produkter 20 0, ,28 ja 30 1, ,52 ja 40 1, ,64 ja 50 2, ,20 ja 60 3,00 8 5,76 ja 70 3,50 6 4,32 ja 80 4,00 6 4,32 ja 90 4,50 4 2,88 ja 100 5,00 5 3,60 ja 120 6,00 4 2,88 ja 140 6,65 3 2,16 ja 159 7,55 3 2,16 ja 180 8,55 2 1,44 nej 200 9,50 2 1,44 nej 5

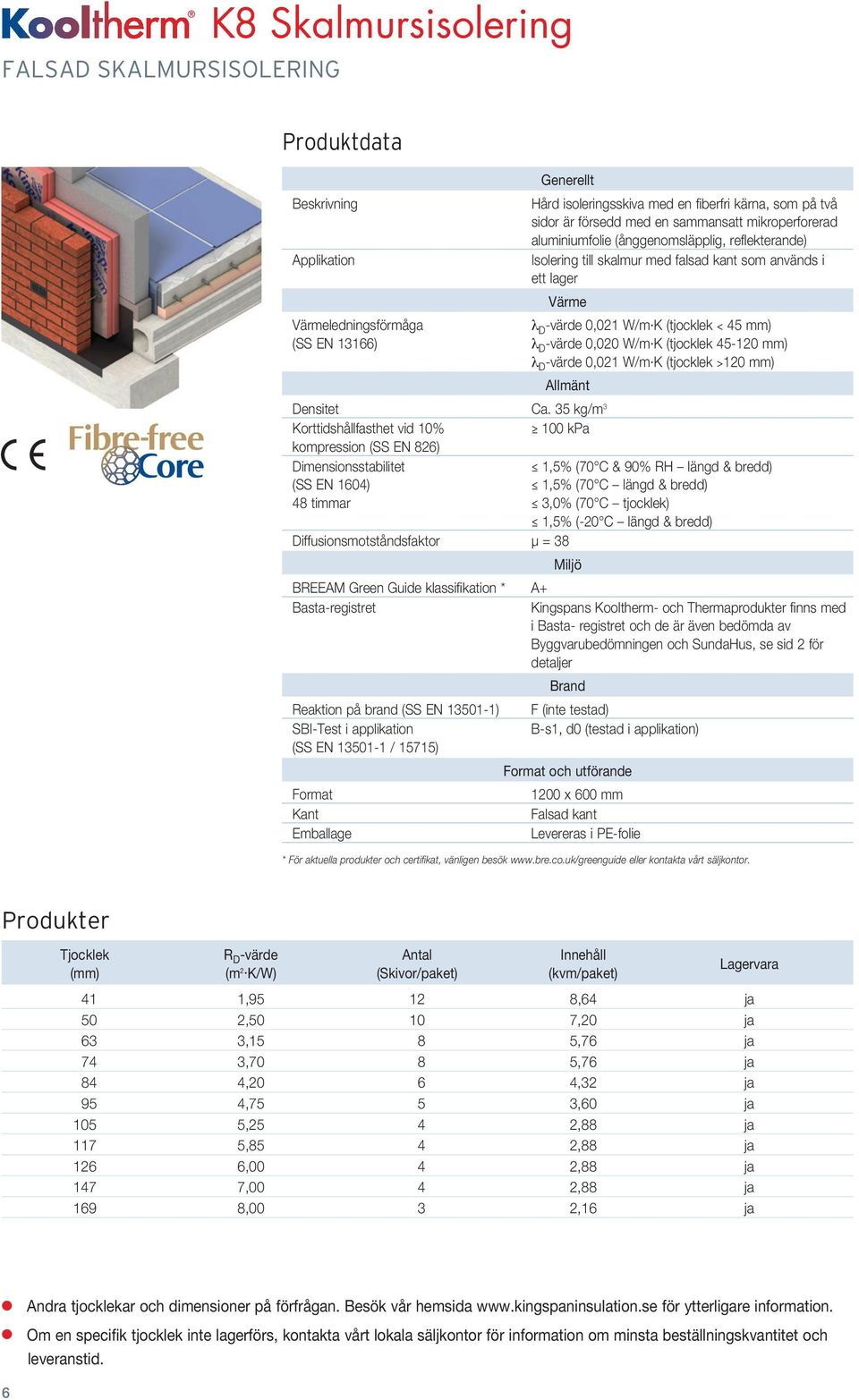

6 FALSAD SKALMURSISOLERING K8 Skalmursisolering Applikation Värmeledningsförmåga (SS EN 13166) Generellt Hård isoleringsskiva med en fiberfri kärna, som på två sidor är försedd med en sammansatt mikroperforerad aluminiumfolie (ånggenomsläpplig, reflekterande) Isolering till skalmur med falsad kant som används i ett lager Värme l D -värde 0,021 W/m K (tjocklek < 45 mm) l D -värde 0,020 W/m K (tjocklek mm) l D -värde 0,021 W/m K (tjocklek >120 mm) Allmänt Densitet Ca. 35 kg/m 3 Korttidshållfasthet vid 10% 100 kpa kompression (SS EN 826) Dimensionsstabilitet 1,5% (70 C & 90% RH längd & bredd) (SS EN 1604) 1,5% (70 C längd & bredd) 48 timmar 3,0% (70 C tjocklek) 1,5% (-20 C längd & bredd) Diffusionsmotståndsfaktor µ = 38 Miljö BREEAM Green Guide klassifikation * A+ Basta-registret Kingspans Kooltherm- och Thermaprodukter finns med i Basta- registret och de är även bedömda av Byggvarubedömningen och SundaHus, se sid 2 för detaljer Reaktion på brand (SS EN ) SBI-Test i applikation (SS EN / 15715) Brand F (inte testad) B-s1, d0 (testad i applikation) och utförande 1200 x 600 mm Falsad kant * För aktuella produkter och certifikat, vänligen besök eller kontakta vårt säljkontor. Produkter 41 1, ,64 ja 50 2, ,20 ja 63 3,15 8 5,76 ja 74 3,70 8 5,76 ja 84 4,20 6 4,32 ja 95 4,75 5 3,60 ja 105 5,25 4 2,88 ja 117 5,85 4 2,88 ja 126 6,00 4 2,88 ja 147 7,00 4 2,88 ja 169 8,00 3 2,16 ja 6

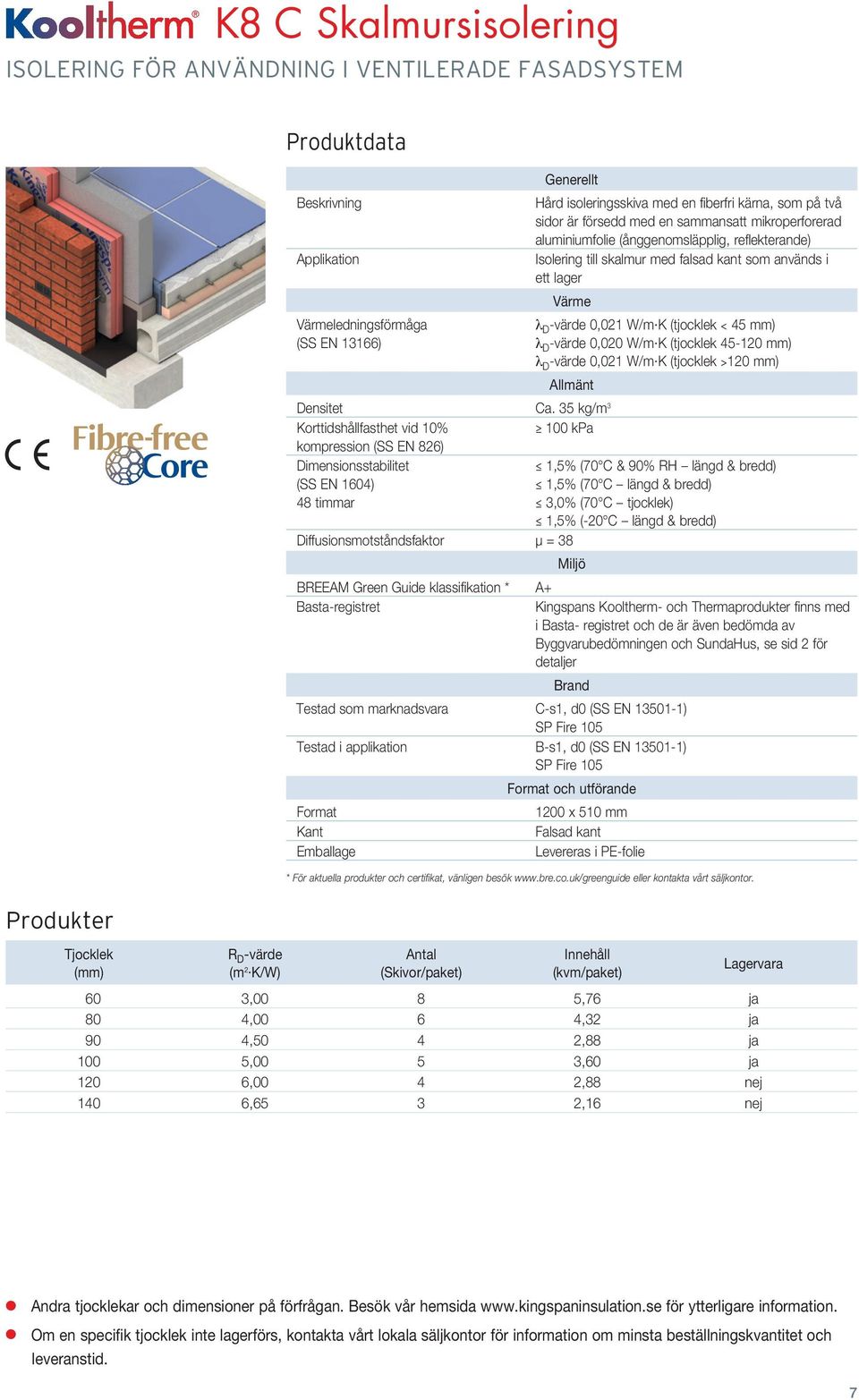

7 K8 C Skalmursisolering ISOLERING FÖR ANVÄNDNING I VENTILERADE FASADSYSTEM Produkter Applikation Värmeledningsförmåga (SS EN 13166) Generellt Hård isoleringsskiva med en fiberfri kärna, som på två sidor är försedd med en sammansatt mikroperforerad aluminiumfolie (ånggenomsläpplig, reflekterande) Isolering till skalmur med falsad kant som används i ett lager Värme l D -värde 0,021 W/m K (tjocklek < 45 mm) l D -värde 0,020 W/m K (tjocklek mm) l D -värde 0,021 W/m K (tjocklek >120 mm) Allmänt Densitet Ca. 35 kg/m 3 Korttidshållfasthet vid 10% 100 kpa kompression (SS EN 826) Dimensionsstabilitet 1,5% (70 C & 90% RH längd & bredd) (SS EN 1604) 1,5% (70 C längd & bredd) 48 timmar 3,0% (70 C tjocklek) 1,5% (-20 C längd & bredd) Diffusionsmotståndsfaktor µ = ,00 8 5,76 ja 80 4,00 6 4,32 ja 90 4,50 4 2,88 ja 100 5,00 5 3,60 ja 120 6,00 4 2,88 nej 140 6,65 3 2,16 nej Miljö BREEAM Green Guide klassifikation * A+ Basta-registret Kingspans Kooltherm- och Thermaprodukter finns med i Basta- registret och de är även bedömda av Byggvarubedömningen och SundaHus, se sid 2 för detaljer Brand Testad som marknadsvara C-s1, d0 (SS EN ) SP Fire 105 Testad i applikation B-s1, d0 (SS EN ) SP Fire 105 och utförande 1200 x 510 mm Falsad kant * För aktuella produkter och certifikat, vänligen besök eller kontakta vårt säljkontor. 7

8 K12 Regelisolering ISOLERING FÖR REGELVÄGGAR OCH TAKSTOLAR Produkter 1200 x 600 mm 40 1, ,64 ja 50 2, ,20 ja 60 3,00 8 5,76 ja 70 3,50 6 4,32 ja 80 4,00 6 4,32 ja 100 5,00 5 3,60 ja 120 6,00 4 2,88 ja Produkter 3000 x 1200 mm Applikation Värmeledningsförmåga (SS EN 13166) Generellt Hård isoleringsskiva med en fiberfri kärna, som på två sidor är försedd med en sammansatt mikroperforerad aluminiumfolie (ånggenomsläpplig, reflekterande) Isolering för regelväggar och takstolar av trä eller stål/metall Värme l D -värde 0,021 W/m K (tjocklek < 45 mm) l D -värde 0,020 W/m K (tjocklek mm) l D -värde 0,021 W/m K (tjocklek >120 mm) Allmänt Densitet Ca. 35 kg/m 3 Korttidshållfasthet vid 10% 100 kpa kompression (SS EN 826) Dimensionsstabilitet 1,5% (70 C & 90% RH längd & bredd) (SS EN 1604) 1,5% (70 C längd & bredd) 48 timmar 3,0% (70 C tjocklek) Diffusionsmotståndsfaktor µ = 35μμ 40 1, ,80 ja 50 2, ,60 ja 60 3, ,00 ja 70 3, ,40 ja 80 4, ,40 ja 100 5, ,80 ja 120 6, ,80 nej Miljö BREEAM Green Guide klassifikation * A+ Basta-registret Kingspans Kooltherm- och Thermaprodukter finns med i Basta- registret och de är även bedömda av Byggvarubedömningen och SundaHus, se sid 2 för detaljer Reaktion på brand (SS EN ) SBI-Test i applikation (SS EN / 15715) Brand F (inte testad) B-s1, d0 (testad i applikation) och utförande 600/3000 x 1200 mm Rak kant * För aktuella produkter och certifikat, vänligen besök eller kontakta vårt säljkontor. 8

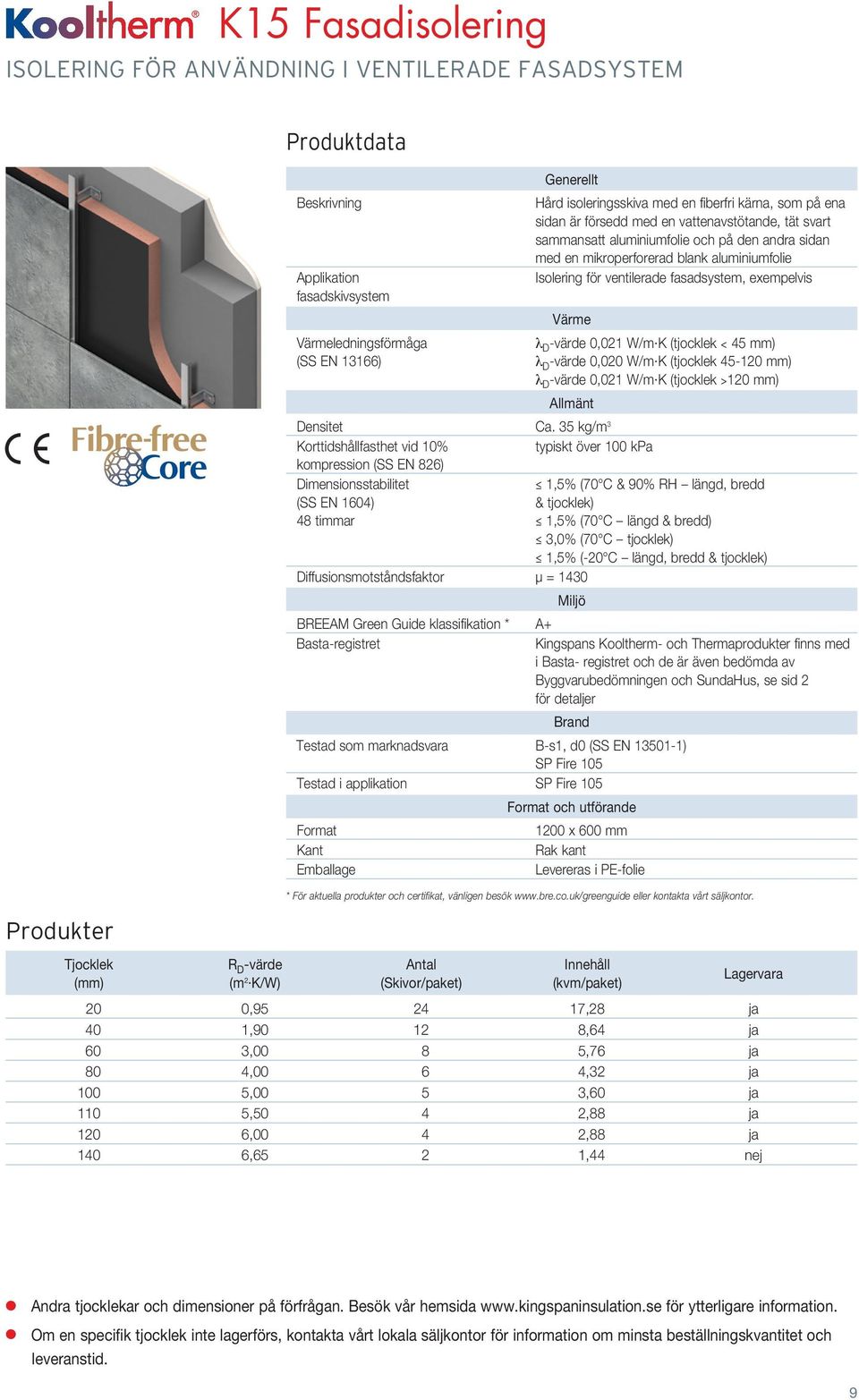

9 K15 Fasadisolering ISOLERING FÖR ANVÄNDNING I VENTILERADE FASADSYSTEM Produkter Applikation fasadskivsystem Värmeledningsförmåga (SS EN 13166) Generellt Hård isoleringsskiva med en fiberfri kärna, som på ena sidan är försedd med en vattenavstötande, tät svart sammansatt aluminiumfolie och på den andra sidan med en mikroperforerad blank aluminiumfolie Isolering för ventilerade fasadsystem, exempelvis Värme l D -värde 0,021 W/m K (tjocklek < 45 mm) l D -värde 0,020 W/m K (tjocklek mm) l D -värde 0,021 W/m K (tjocklek >120 mm) Allmänt Densitet Ca. 35 kg/m 3 Korttidshållfasthet vid 10% typiskt över 100 kpa kompression (SS EN 826) Dimensionsstabilitet 1,5% (70 C & 90% RH längd, bredd (SS EN 1604) & tjocklek) 48 timmar 1,5% (70 C längd & bredd) 3,0% (70 C tjocklek) 1,5% (-20 C längd, bredd & tjocklek) Diffusionsmotståndsfaktor µ = , ,28 ja 40 1, ,64 ja 60 3,00 8 5,76 ja 80 4,00 6 4,32 ja 100 5,00 5 3,60 ja 110 5,50 4 2,88 ja 120 6,00 4 2,88 ja 140 6,65 2 1,44 nej Miljö BREEAM Green Guide klassifikation * A+ Basta-registret Kingspans Kooltherm- och Thermaprodukter finns med i Basta- registret och de är även bedömda av Byggvarubedömningen och SundaHus, se sid 2 för detaljer Brand Testad som marknadsvara B-s1, d0 (SS EN ) SP Fire 105 Testad i applikation SP Fire 105 och utförande 1200 x 600 mm Rak kant * För aktuella produkter och certifikat, vänligen besök eller kontakta vårt säljkontor. 9

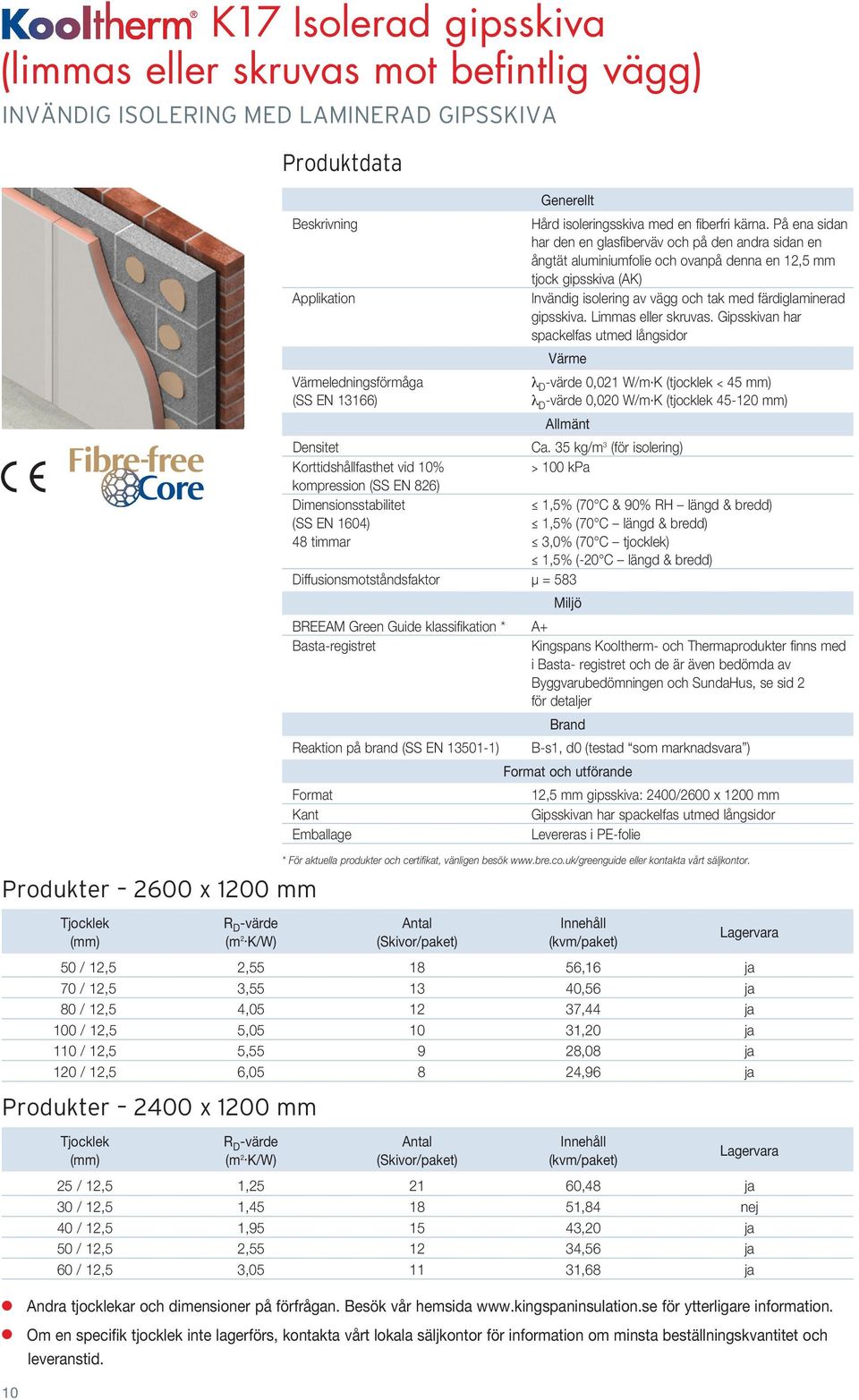

10 K17 Isolerad gipsskiva (limmas eller skruvas mot befintlig vägg) INVÄNDIG ISOLERING MED LAMINERAD GIPSSKIVA Produkter 2600 x 1200 mm Produkter 2400 x 1200 mm 10 Applikation Värmeledningsförmåga (SS EN 13166) Generellt 50 / 12,5 2, ,16 ja 70 / 12,5 3, ,56 ja 80 / 12,5 4, ,44 ja 100 / 12,5 5, ,20 ja 110 / 12,5 5, ,08 ja 120 / 12,5 6, ,96 ja Hård isoleringsskiva med en fiberfri kärna. På ena sidan har den en glasfiberväv och på den andra sidan en ångtät aluminiumfolie och ovanpå denna en 12,5 mm tjock gipsskiva (AK) Invändig isolering av vägg och tak med färdiglaminerad gipsskiva. Limmas eller skruvas. Gipsskivan har spackelfas utmed långsidor Värme l D -värde 0,021 W/m K (tjocklek < 45 mm) l D -värde 0,020 W/m K (tjocklek mm) Allmänt Densitet Ca. 35 kg/m 3 (för isolering) Korttidshållfasthet vid 10% > 100 kpa kompression (SS EN 826) Dimensionsstabilitet 1,5% (70 C & 90% RH längd & bredd) (SS EN 1604) 1,5% (70 C längd & bredd) 48 timmar 3,0% (70 C tjocklek) 1,5% (-20 C längd & bredd) Diffusionsmotståndsfaktor µ = / 12,5 1, ,48 ja 30 / 12,5 1, ,84 nej 40 / 12,5 1, ,20 ja 50 / 12,5 2, ,56 ja 60 / 12,5 3, ,68 ja Miljö BREEAM Green Guide klassifikation * A+ Basta-registret Kingspans Kooltherm- och Thermaprodukter finns med i Basta- registret och de är även bedömda av Byggvarubedömningen och SundaHus, se sid 2 för detaljer Reaktion på brand (SS EN ) Brand B-s1, d0 (testad som marknadsvara ) och utförande 12,5 mm gipsskiva: 2400/2600 x 1200 mm Gipsskivan har spackelfas utmed långsidor * För aktuella produkter och certifikat, vänligen besök eller kontakta vårt säljkontor.

11

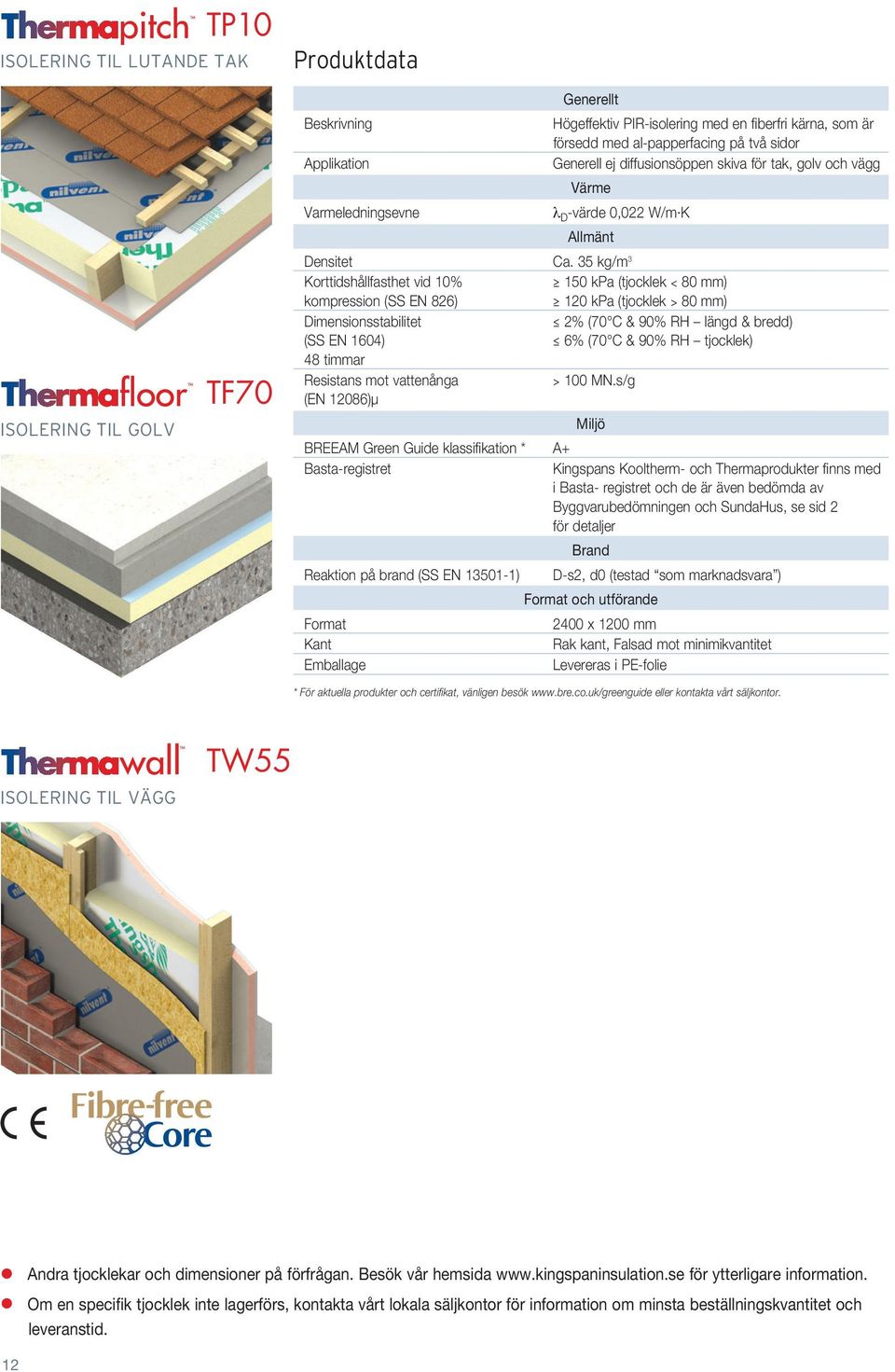

12 TP10 ISOLERING TIL LUTANDE TAK ISOLERING TIL GOLV TF70 Applikation Varmeledningsevne Generellt Högeffektiv PIR-isolering med en fiberfri kärna, som är försedd med al-papperfacing på två sidor Generell ej diffusionsöppen skiva för tak, golv och vägg Värme l D -värde 0,022 W/m K Allmänt Densitet Ca. 35 kg/m 3 Korttidshållfasthet vid 10% 150 kpa (tjocklek < 80 mm) kompression (SS EN 826) 120 kpa (tjocklek > 80 mm) Dimensionsstabilitet 2% (70 C & 90% RH längd & bredd) (SS EN 1604) 6% (70 C & 90% RH tjocklek) 48 timmar Resistans mot vattenånga > 100 MN.s/g (EN 12086)μ Miljö BREEAM Green Guide klassifikation * A+ Basta-registret Kingspans Kooltherm- och Thermaprodukter finns med i Basta- registret och de är även bedömda av Byggvarubedömningen och SundaHus, se sid 2 för detaljer Reaktion på brand (SS EN ) Brand D-s2, d0 (testad som marknadsvara ) och utförande 2400 x 1200 mm Rak kant, Falsad mot minimikvantitet * För aktuella produkter och certifikat, vänligen besök eller kontakta vårt säljkontor. ISOLERING TIL VÄGG TW55 12

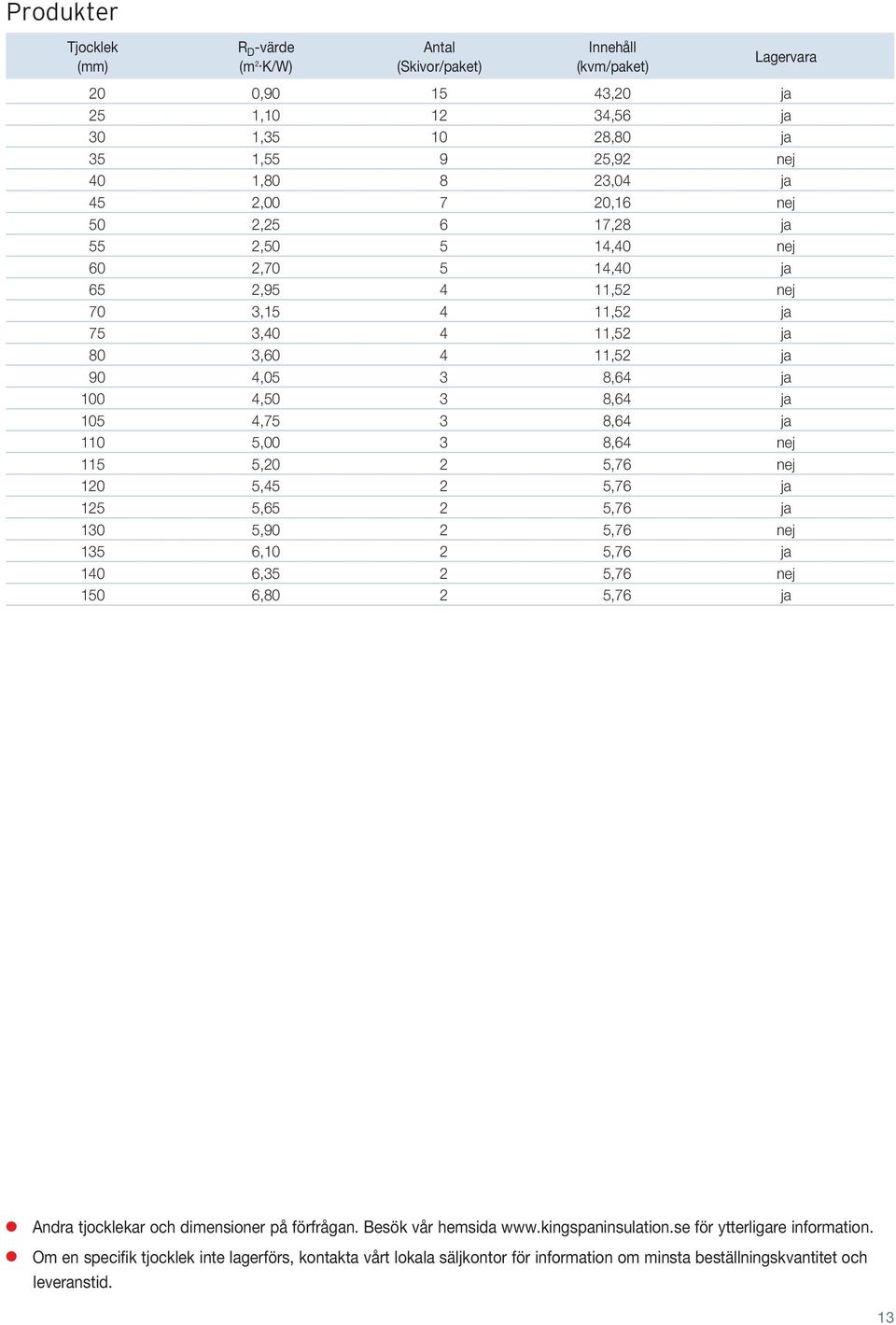

13 Produkter 20 0, ,20 ja 25 1, ,56 ja 30 1, ,80 ja 35 1, ,92 nej 40 1, ,04 ja 45 2, ,16 nej 50 2, ,28 ja 55 2, ,40 nej 60 2, ,40 ja 65 2, ,52 nej 70 3, ,52 ja 75 3, ,52 ja 80 3, ,52 ja 90 4,05 3 8,64 ja 100 4,50 3 8,64 ja 105 4,75 3 8,64 ja 110 5,00 3 8,64 nej 115 5,20 2 5,76 nej 120 5,45 2 5,76 ja 125 5,65 2 5,76 ja 130 5,90 2 5,76 nej 135 6,10 2 5,76 ja 140 6,35 2 5,76 nej 150 6,80 2 5,76 ja 13

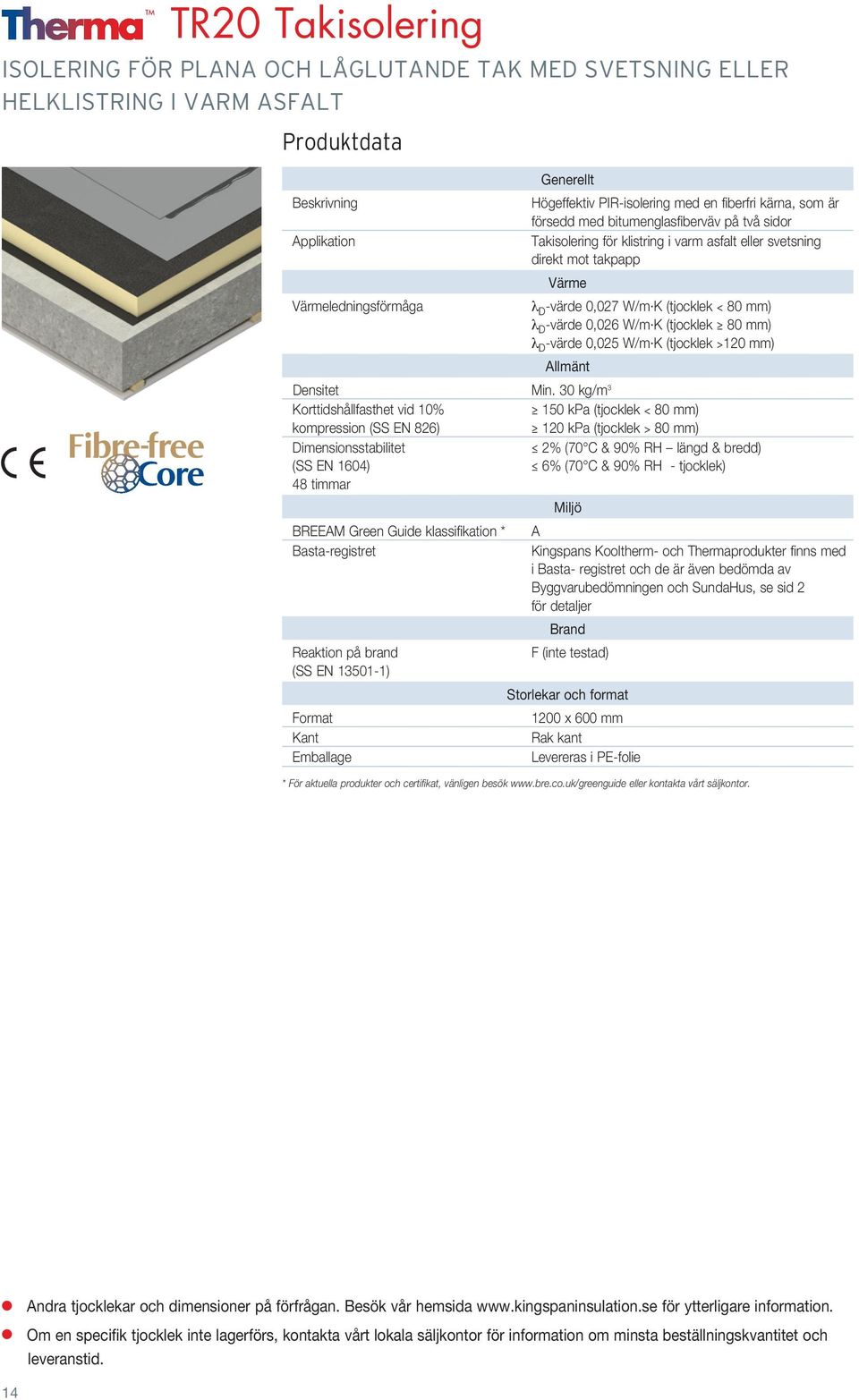

14 TR20 Takisolering ISOLERING FÖR PLANA OCH LÅGLUTANDE TAK MED SVETSNING ELLER HELKLISTRING I VARM ASFALT Applikation Värmeledningsförmåga Generellt Högeffektiv PIR-isolering med en fiberfri kärna, som är försedd med bitumenglasfiberväv på två sidor Takisolering för klistring i varm asfalt eller svetsning direkt mot takpapp Värme l D -värde 0,027 W/m K (tjocklek < 80 mm) l D -värde 0,026 W/m K (tjocklek 80 mm) l D -värde 0,025 W/m K (tjocklek >120 mm) Allmänt Densitet Min. 30 kg/m 3 Korttidshållfasthet vid 10% 150 kpa (tjocklek < 80 mm) kompression (SS EN 826) 120 kpa (tjocklek > 80 mm) Dimensionsstabilitet 2% (70 C & 90% RH längd & bredd) (SS EN 1604) 6% (70 C & 90% RH - tjocklek) 48 timmar BREEAM Green Guide klassifikation * Basta-registret Reaktion på brand (SS EN ) Miljö A Kingspans Kooltherm- och Thermaprodukter finns med i Basta- registret och de är även bedömda av Byggvarubedömningen och SundaHus, se sid 2 för detaljer Brand F (inte testad) Storlekar och format 1200 x 600 mm Rak kant * För aktuella produkter och certifikat, vänligen besök eller kontakta vårt säljkontor. 14

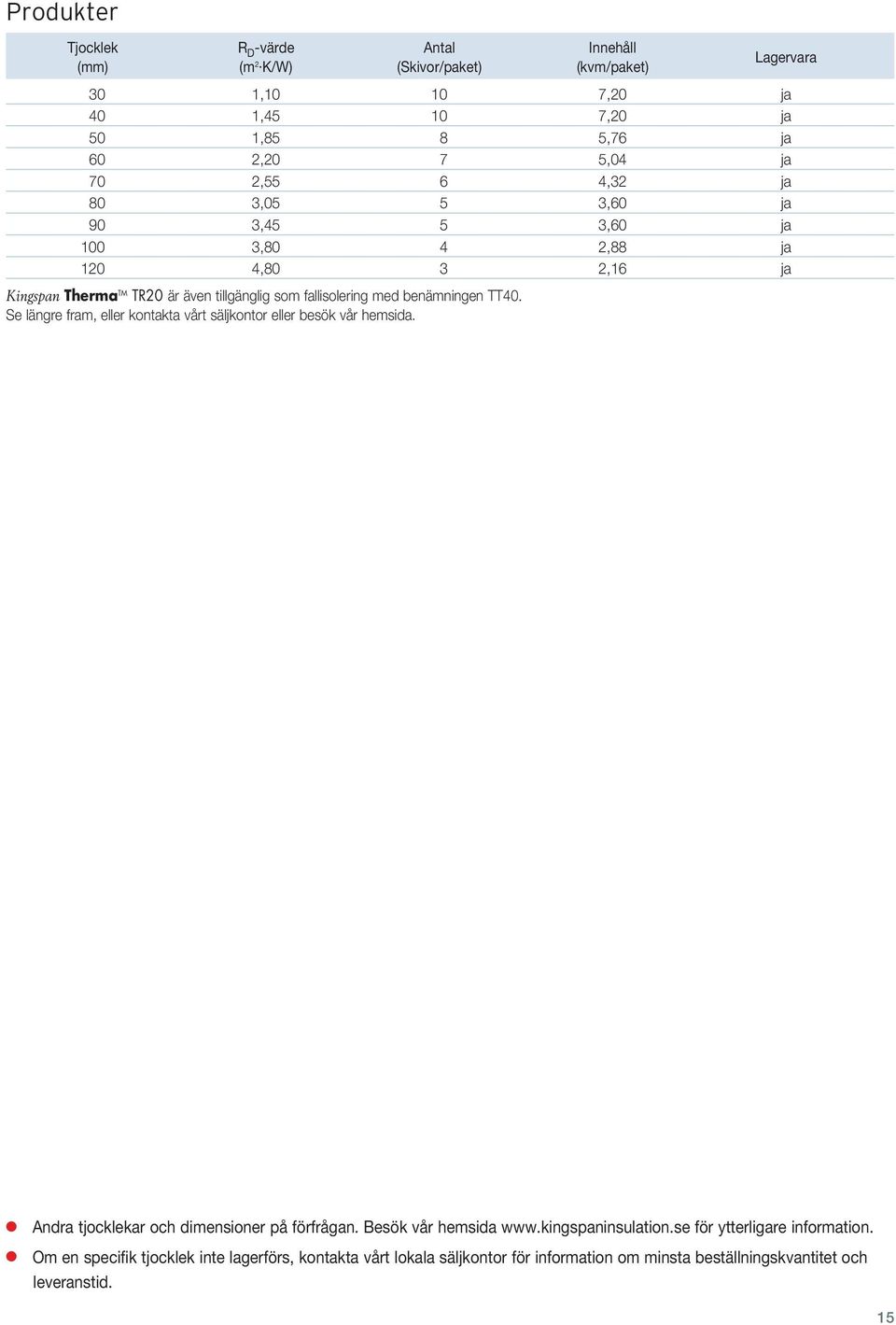

15 Produkter 30 1, ,20 ja 40 1, ,20 ja 50 1,85 8 5,76 ja 60 2,20 7 5,04 ja 70 2,55 6 4,32 ja 80 3,05 5 3,60 ja 90 3,45 5 3,60 ja 100 3,80 4 2,88 ja 120 4,80 3 2,16 ja Kingspan Therma TM TR20 är även tillgänglig som fallisolering med benämningen TT40. Se längre fram, eller kontakta vårt säljkontor eller besök vår hemsida. 15

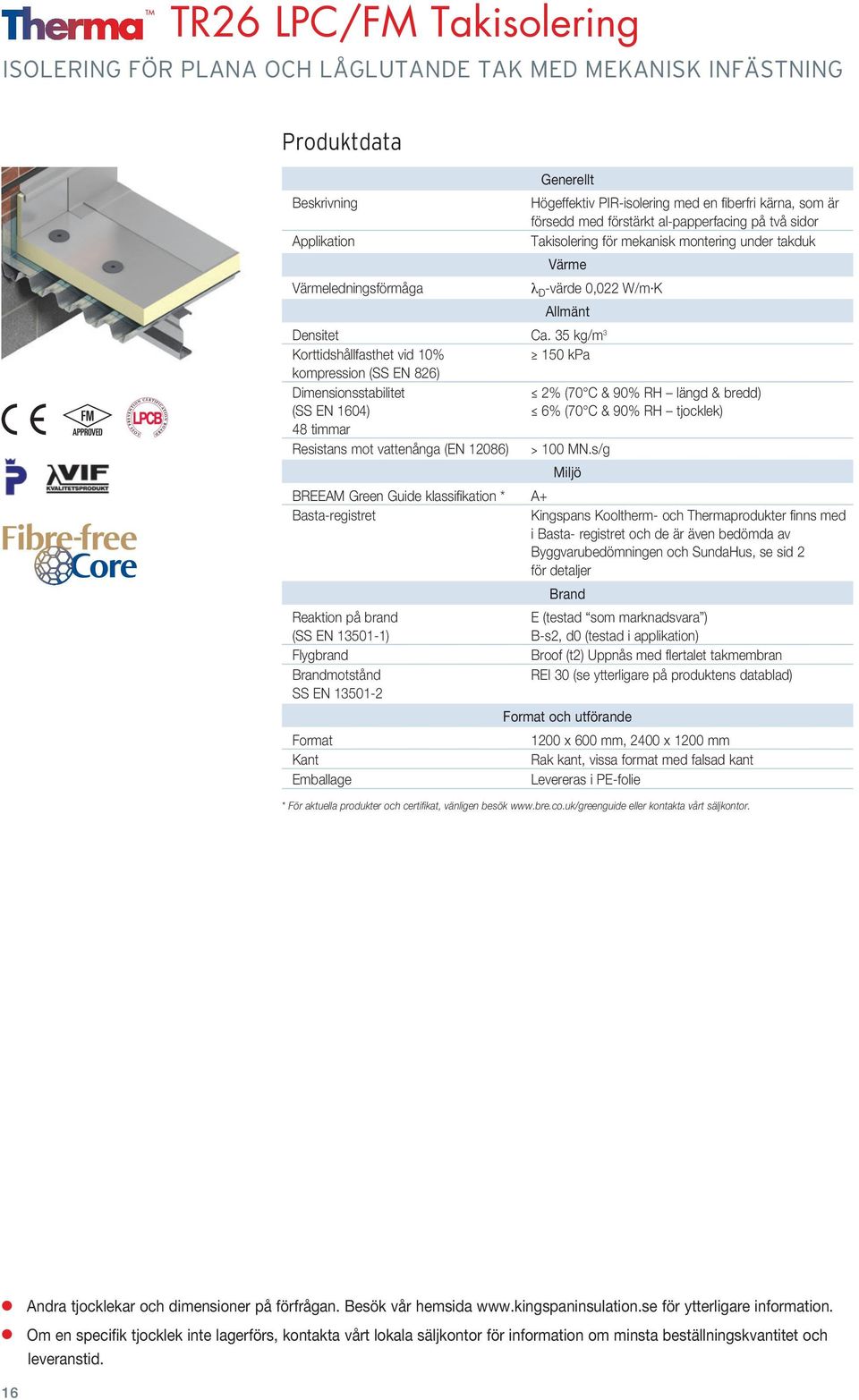

16 TR26 LPC/FM Takisolering ISOLERING FÖR PLANA OCH LÅGLUTANDE TAK MED MEKANISK INFÄSTNING Applikation Värmeledningsförmåga Generellt Högeffektiv PIR-isolering med en fiberfri kärna, som är försedd med förstärkt al-papperfacing på två sidor Takisolering för mekanisk montering under takduk Värme l D -värde 0,022 W/m K Allmänt Densitet Ca. 35 kg/m 3 Korttidshållfasthet vid 10% 150 kpa kompression (SS EN 826) Dimensionsstabilitet 2% (70 C & 90% RH längd & bredd) (SS EN 1604) 6% (70 C & 90% RH tjocklek) 48 timmar Resistans mot vattenånga (EN 12086) > 100 MN.s/g Miljö BREEAM Green Guide klassifikation * A+ Basta-registret Kingspans Kooltherm- och Thermaprodukter finns med i Basta- registret och de är även bedömda av Byggvarubedömningen och SundaHus, se sid 2 för detaljer Reaktion på brand (SS EN ) Flygbrand Brandmotstånd SS EN Brand E (testad som marknadsvara ) B-s2, d0 (testad i applikation) Broof (t2) Uppnås med flertalet takmembran REI 30 (se ytterligare på produktens datablad) och utförande 1200 x 600 mm, 2400 x 1200 mm Rak kant, vissa format med falsad kant * För aktuella produkter och certifikat, vänligen besök eller kontakta vårt säljkontor. 16

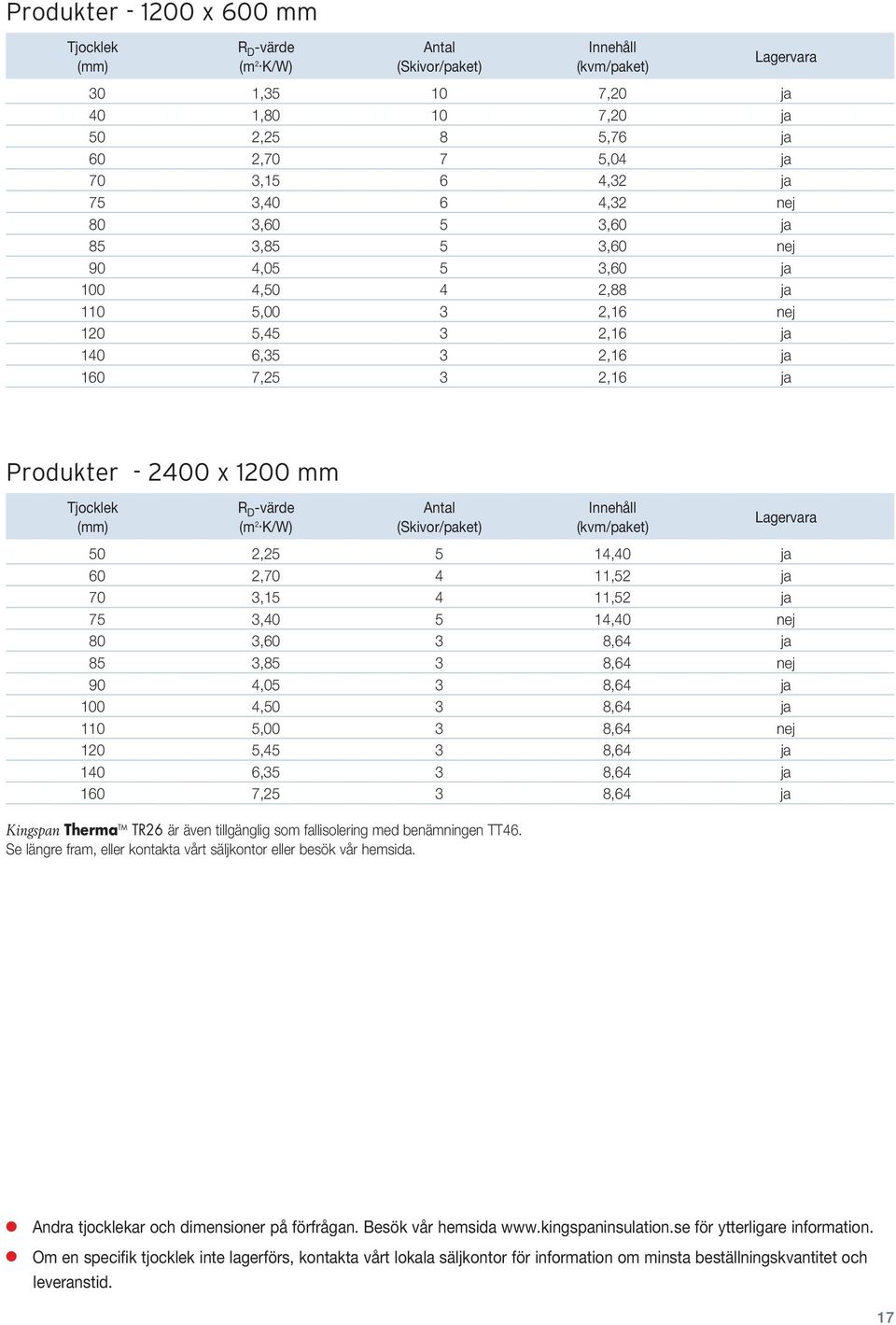

17 Produkter x 600 mm 30 1, ,20 ja 40 1, ,20 ja 50 2,25 8 5,76 ja 60 2,70 7 5,04 ja 70 3,15 6 4,32 ja 75 3,40 6 4,32 nej 80 3,60 5 3,60 ja 85 3,85 5 3,60 nej 90 4,05 5 3,60 ja 100 4,50 4 2,88 ja 110 5,00 3 2,16 nej 120 5,45 3 2,16 ja 140 6,35 3 2,16 ja 160 7,25 3 2,16 ja Produkter x 1200 mm 50 2, ,40 ja 60 2, ,52 ja 70 3, ,52 ja 75 3, ,40 nej 80 3,60 3 8,64 ja 85 3,85 3 8,64 nej 90 4,05 3 8,64 ja 100 4,50 3 8,64 ja 110 5,00 3 8,64 nej 120 5,45 3 8,64 ja 140 6,35 3 8,64 ja 160 7,25 3 8,64 ja Kingspan Therma TM TR26 är även tillgänglig som fallisolering med benämningen TT46. Se längre fram, eller kontakta vårt säljkontor eller besök vår hemsida. 17

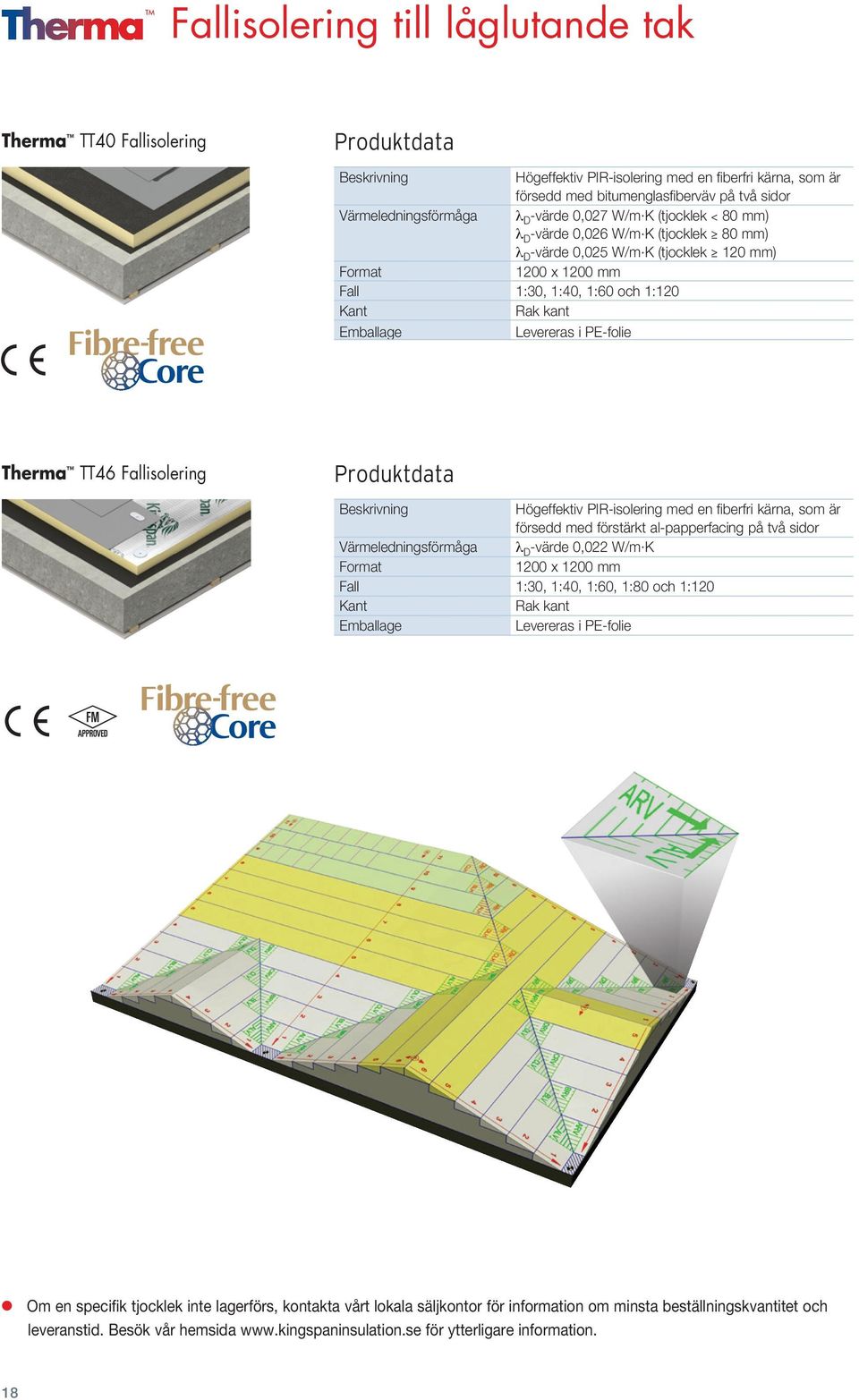

18 Fallisolering till låglutande tak Therma TT40 Fallisolering Högeffektiv PIR-isolering med en fiberfri kärna, som är försedd med bitumenglasfiberväv på två sidor Värmeledningsförmåga λ D -värde 0,027 W/m. K (tjocklek < 80 mm) λ D -värde 0,026 W/m. K (tjocklek 80 mm) λ D -värde 0,025 W/m. K (tjocklek 120 mm) 1200 x 1200 mm Fall 1:30, 1:40, 1:60 och 1:120 Rak kant Therma TT46 Fallisolering Högeffektiv PIR-isolering med en fiberfri kärna, som är försedd med förstärkt al-papperfacing på två sidor Värmeledningsförmåga λ D -värde 0,022 W/m. K 1200 x 1200 mm Fall 1:30, 1:40, 1:60, 1:80 och 1:120 Rak kant Besök vår hemsida för ytterligare information. 18

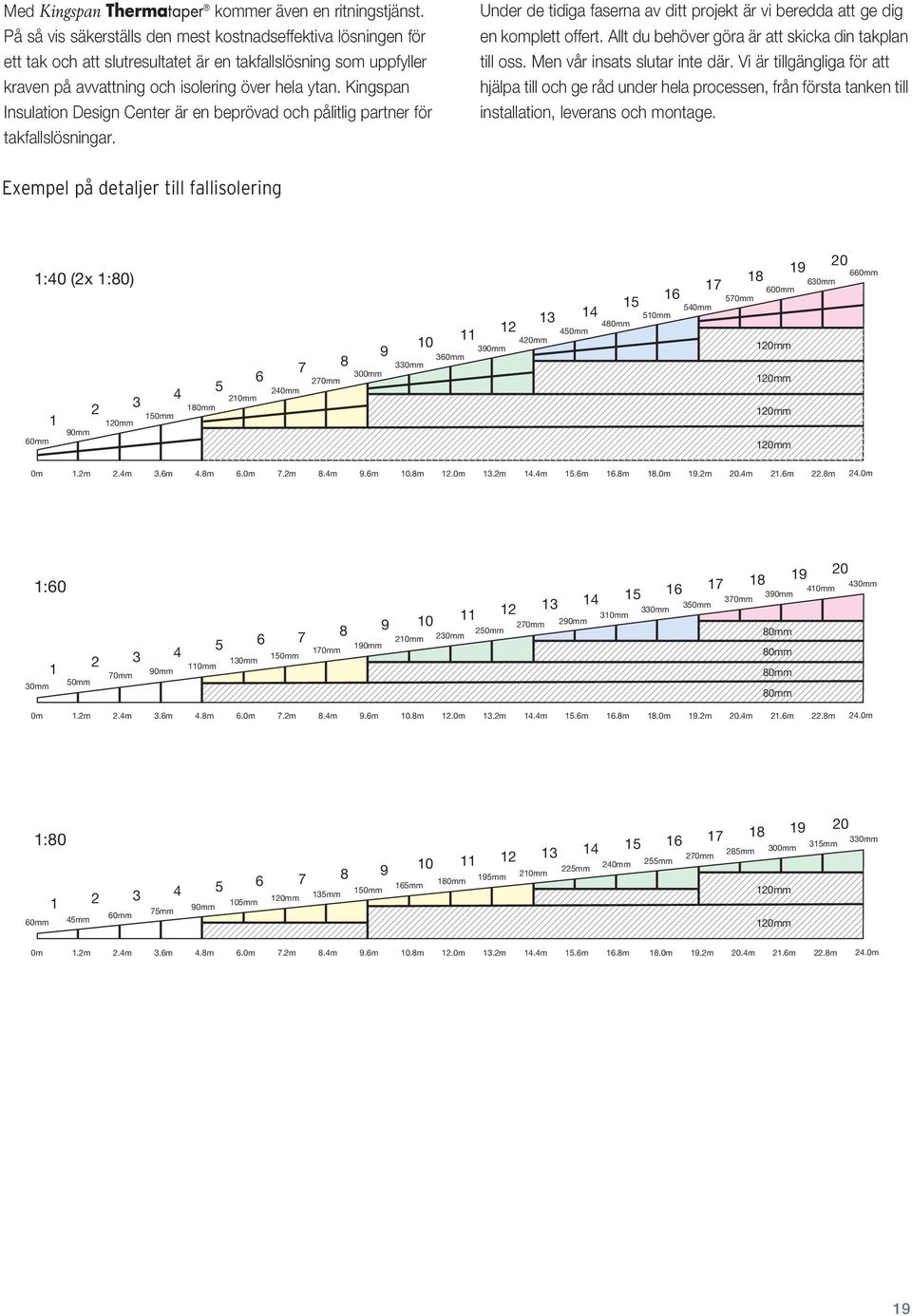

19 Med Kingspan Thermataper kommer även en ritningstjänst. På så vis säkerställs den mest kostnadseffektiva lösningen för ett tak och att slutresultatet är en takfallslösning som uppfyller kraven på avvattning och isolering över hela ytan. Kingspan Insulation Design Center är en beprövad och pålitlig partner för takfallslösningar. Exempel 1:40 (2x på 1:80) detaljer till fallisolering Under de tidiga faserna av ditt projekt är vi beredda att ge dig en komplett offert. Allt du behöver göra är att skicka din takplan till oss. Men vår insats slutar inte där. Vi är tillgängliga för att hjälpa till och ge råd under hela processen, från första tanken till installation, leverans och montage. 660mm mm mm 570mm mm mm 660mm 480mm 1:40 (2x 1:80) mm mm mm mm 570mm 9 420mm mm 540mm mm mm 480mm 660mm 1:40 (2x 1:80) mm 300mm 450mm mm mm 240mm 4 390mm 570mm 9 420mm 210mm 360mm mm mm mm mm 510mm 1 480mm 6 270mm 300mm mm 90mm 5 240mm 11 60mm 4 210mm mm 9 420mm mm 360mm 150mm mm 1 0m 1.2m 2.4m 3.6m 4.8m 6.0m 90mm 6 7.2m 8.4m 270mm 300mm 9.6m 10.8m 12.0m 13.2m 14.4m 15.6m 16.8m 18.0m 19.2m 20.4m 21.6m 22.8m 24.0m 60mm 5 240mm 4 210mm mm 150mm 0m 1 1.2m 2.4m 3.6m 4.8m 6.0m 7.2m 8.4m 9.6m 10.8m 12.0m 13.2m 14.4m 15.6m 16.8m 18.0m 19.2m 20.4m 21.6m 22.8m 24.0m 90mm 60mm m 1.2m 2.4m 3.6m 4.8m 6.0m 7.2m 8.4m 9.6m 10.8m 12.0m 13.2m 14.4m 15.6m 16.8m 18.0m 19.2m 20.4m 21.6m 22.8m 24.0m 1:60 430mm 410mm 390mm 370mm 350mm 330mm 310mm mm 1:60 410mm mm 1:60 410mm 390mm mm 290mm 250mm 210mm 230mm 80mm 190mm 370mm 170mm 350mm 330mm mm 80mm 130mm 310mm 110mm 1 270mm 290mm 70mm 90mm 250mm 80mm 210mm 230mm 80mm 30mm 50mm 190mm 390mm 170mm 370mm 350mm mm 80mm 80mm 130mm 330mm 0m 110mm 310mm 1 1.2m 2.4m 70mm 90mm 3.6m 4.8m 6.0m 7.2m 8.4m 9.6m 10.8m 12.0m 13.2m 14.4m 270mm 290mm 15.6m 16.8m 18.0m 19.2m 20.4m 80mm 21.6m 22.8m 24.0m 50mm 250mm 30mm 210mm 230mm 80mm 190mm 80mm 170mm mm 80mm 130mm 0m 1.2m 2.4m 3.6m 110mm 4.8m 6.0m 7.2m 8.4m 9.6m 10.8m 12.0m 13.2m 14.4m 15.6m 16.8m 18.0m 19.2m 20.4m 21.6m 22.8m 24.0m 1 70mm 90mm 80mm 30mm 50mm 80mm m 1.2m 2.4m 3.6m 4.8m 6.0m 7.2m 8.4m 9.6m 10.8m 12.0m 13.2m 14.4m 15.6m 16.8m 18.0m 19.2m 20.4m 21.6m 22.8m 24.0m 1:80 1: mm 285mm 300mm 270mm mm 195mm 210mm 225mm 240mm 255mm 315mm 285mm 300mm 270mm mm 195mm 210mm 225mm 240mm 255mm 315mm 285mm 300mm 270mm 240mm 255mm 165mm 330mm 135mm 150mm 105mm 75mm 90mm 60mm 60mm 45mm 1:80 330mm mm 135mm 150mm 0m 1.2m 2.4m 3.6m 75mm 90mm 4.8m 105mm 6.0m 7.2m 8.4m 9.6m 10.8m 12.0m 13.2m 14.4m 15.6m 16.8m 18.0m 19.2m 20.4m 21.6m 22.8m 24.0m 60mm 60mm 45mm mm 195mm 210mm 225mm 165mm 135mm 150mm 0m 1.2m 2.4m 3.6m 4.8m 105mm 6.0m 7.2m 8.4m 9.6m 10.8m 12.0m 13.2m 14.4m 15.6m 16.8m 18.0m 19.2m 20.4m 21.6m 22.8m 24.0m 75mm 90mm 60mm 60mm 45mm 330mm 0m 1.2m 2.4m 3.6m 4.8m 6.0m 7.2m 8.4m 9.6m 10.8m 12.0m 13.2m 14.4m 15.6m 16.8m 18.0m 19.2m 20.4m 21.6m 22.8m 24.0m 19

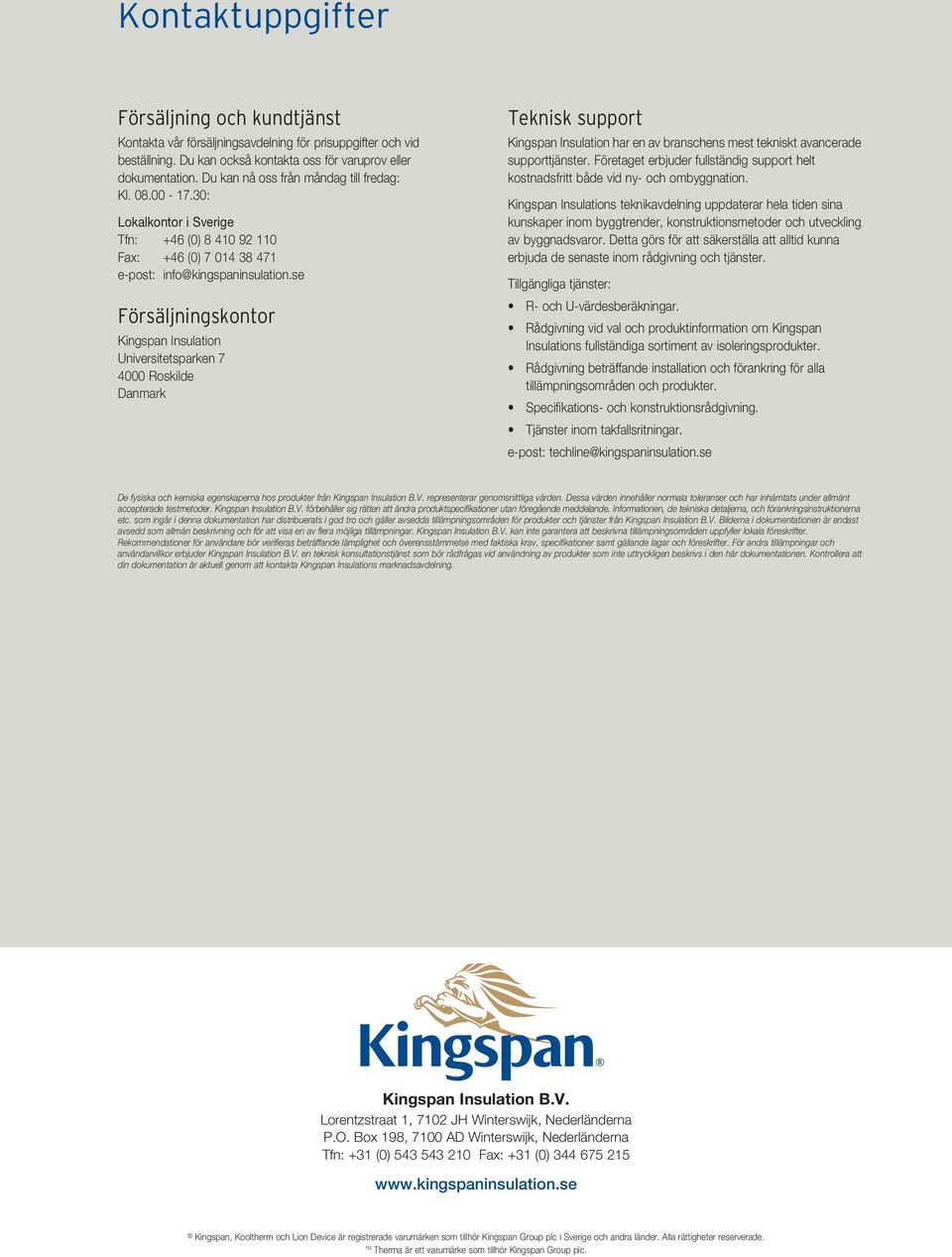

20 Kontaktuppgifter Försäljning och kundtjänst Kontakta vår försäljningsavdelning för prisuppgifter och vid beställning. Du kan också kontakta oss för varuprov eller dokumentation. Du kan nå oss från måndag till fredag: Kl : Lokalkontor i Sverige Tfn: +46 (0) Fax: +46 (0) e-post: info@kingspaninsulation.se Försäljningskontor Kingspan Insulation Universitetsparken Roskilde Danmark Teknisk support Kingspan Insulation har en av branschens mest tekniskt avancerade supporttjänster. Företaget erbjuder fullständig support helt kostnadsfritt både vid ny- och ombyggnation. Kingspan Insulations teknikavdelning uppdaterar hela tiden sina kunskaper inom byggtrender, konstruktionsmetoder och utveckling av byggnadsvaror. Detta görs för att säkerställa att alltid kunna erbjuda de senaste inom rådgivning och tjänster. Tillgängliga tjänster: R- och U-värdesberäkningar. Rådgivning vid val och produktinformation om Kingspan Insulations fullständiga sortiment av isoleringsprodukter. Rådgivning beträffande installation och förankring för alla tillämpningsområden och produkter. Specifikations- och konstruktionsrådgivning. Tjänster inom takfallsritningar. e-post: techline@kingspaninsulation.se De fysiska och kemiska egenskaperna hos produkter från Kingspan Insulation B.V. representerar genomsnittliga värden. Dessa värden innehåller normala toleranser och har inhämtats under allmänt accepterade testmetoder. Kingspan Insulation B.V. förbehåller sig rätten att ändra produktspecifikationer utan föregående meddelande. Informationen, de tekniska detaljerna, och förankringsinstruktionerna etc. som ingår i denna dokumentation har distribuerats i god tro och gäller avsedda tillämpningsområden för produkter och tjänster från Kingspan Insulation B.V. Bilderna i dokumentationen är endast avsedd som allmän beskrivning och för att visa en av flera möjliga tillämpningar. Kingspan Insulation B.V. kan inte garantera att beskrivna tillämpningsområden uppfyller lokala föreskrifter. Rekommendationer för användare bör verifieras beträffande lämplighet och överensstämmelse med faktiska krav, specifikationer samt gällande lagar och föreskrifter. För andra tillämpningar och användarvillkor erbjuder Kingspan Insulation B.V. en teknisk konsultationstjänst som bör rådfrågas vid användning av produkter som inte uttryckligen beskrivs i den här dokumentationen. Kontrollera att din dokumentation är aktuell genom att kontakta Kingspan Insulations marknadsavdelning. Kingspan Insulation B.V. Lorentzstraat 1, 7102 JH Winterswijk, Nederländerna P.O. Box 198, 7100 AD Winterswijk, Nederländerna Tfn: +31 (0) Fax: +31 (0) Kingspan, Kooltherm och Lion Device är registrerade varumärken som tillhör Kingspan Group plc i Sverige och andra länder. Alla rättigheter reserverade. TM Therma är ett varumärke som tillhör Kingspan Group plc.
