1 Isolering Mars 2016 K12 Regelisolering ISOLERING FÖR REGELVÄGGAR OCH TAKSTOLAR Högeffektiv isolering med lambdavärde 0,020 W/m K Mycket bra brandegenskaper - är svårantändligt och självslocknande Är termoset - smälter eller droppar inte Lite sprött - monteras med övermått för perfekt passform Diffusionsöppet med μ=38 Luft- och vindtät Beständig mot vattenånga Giftfritt och miljöklassat material Tillverkad med en drivgas som ger noll ODP och låg GWP Spara Energi - Spara Koldioxid

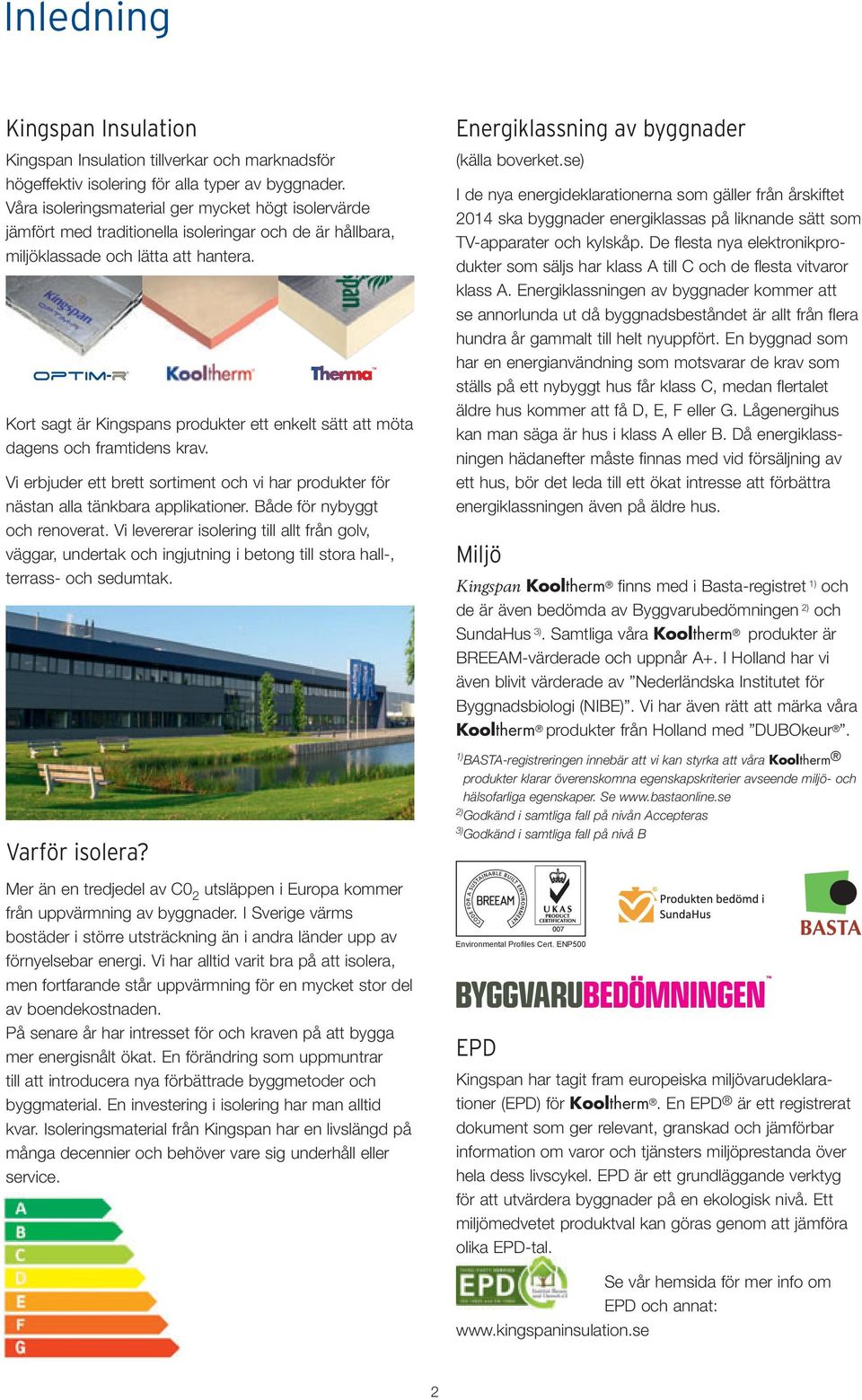

2 Inledning Kingspan Insulation Kingspan Insulation tillverkar och marknadsför högeffektiv isolering för alla typer av byggnader. Våra isoleringsmaterial ger mycket högt isolervärde jämfört med traditionella isoleringar och de är hållbara, miljöklassade och lätta att hantera. Kort sagt är Kingspans produkter ett enkelt sätt att möta dagens och framtidens krav. Vi erbjuder ett brett sortiment och vi har produkter för nästan alla tänkbara applikationer. Både för nybyggt och renoverat. Vi levererar isolering till allt från golv, väggar, undertak och ingjutning i betong till stora hall-, terrass- och sedumtak. Varför isolera? Mer än en tredjedel av C0 2 utsläppen i Europa kommer från uppvärmning av byggnader. I Sverige värms bostäder i större utsträckning än i andra länder upp av förnyelsebar energi. Vi har alltid varit bra på att isolera, men fortfarande står uppvärmning för en mycket stor del av boendekostnaden. På senare år har intresset för och kraven på att bygga mer energisnålt ökat. En förändring som uppmuntrar till att introducera nya förbättrade byggmetoder och byggmaterial. En investering i isolering har man alltid kvar. Isoleringsmaterial från Kingspan har en livslängd på många decennier och behöver vare sig underhåll eller service. Energiklassning av byggnader (källa boverket.se) I de nya energideklarationerna som gäller från årskiftet 2014 ska byggnader energiklassas på liknande sätt som TV-apparater och kylskåp. De fl esta nya elektronikprodukter som säljs har klass A till C och de fl esta vitvaror klass A. Energiklassningen av byggnader kommer att se annorlunda ut då byggnadsbeståndet är allt från fl era hundra år gammalt till helt nyuppfört. En byggnad som har en energianvändning som motsvarar de krav som ställs på ett nybyggt hus får klass C, medan fl ertalet äldre hus kommer att få D, E, F eller G. Lågenergihus kan man säga är hus i klass A eller B. Då energiklassningen hädanefter måste fi nnas med vid försäljning av ett hus, bör det leda till ett ökat intresse att förbättra energiklassningen även på äldre hus. Miljö Kingspan Kooltherm fi nns med i Basta-registret 1) och de är även bedömda av Byggvarubedömningen 2) och SundaHus 3). Samtliga våra Kooltherm produkter är BREEAM-värderade och uppnår A+. I Holland har vi även blivit värderade av Nederländska Institutet för Byggnadsbiologi (NIBE). Vi har även rätt att märka våra Kooltherm produkter från Holland med DUBOkeur. 1) BASTA-registreringen innebär att vi kan styrka att våra Kooltherm produkter klarar överenskomna egenskapskriterier avseende miljö- och hälsofarliga egenskaper. Se 2) Godkänd i samtliga fall på nivån Accepteras 3) Godkänd i samtliga fall på nivå B Environmental Profiles Cert. ENP500 EPD Kingspan har tagit fram europeiska miljövarudeklarationer (EPD) för Kooltherm. En EPD är ett registrerat dokument som ger relevant, granskad och jämförbar information om varor och tjänsters miljöprestanda över hela dess livscykel. EPD är ett grundläggande verktyg för att utvärdera byggnader på en ekologisk nivå. Ett miljömedvetet produktval kan göras genom att jämföra olika EPD-tal. Se vår hemsida för mer info om EPD och annat: 2

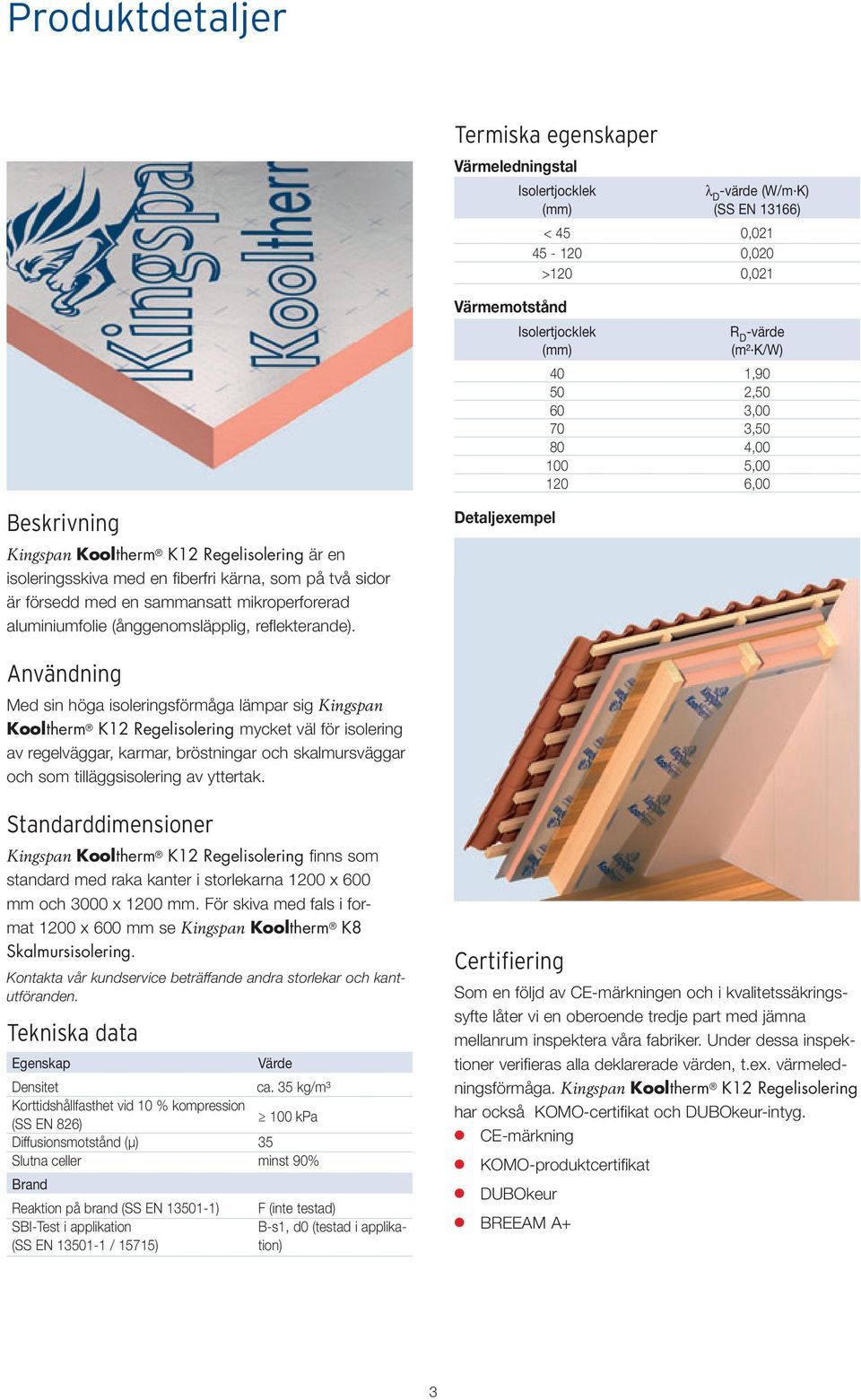

3 Produktdetaljer Termiska egenskaper Värmeledningstal Isolertjocklek λ D -värde (W/m K) (mm) (SS EN 13166) < 45 0, ,020 >120 0,021 Värmemotstånd Isolertjocklek R D -värde (mm) (m² K/W) 40 1, , , , , , ,00 Beskrivning Kingspan Kooltherm K12 Regelisolering är en isoleringsskiva med en fi berfri kärna, som på två sidor är försedd med en sammansatt mikroperforerad aluminiumfolie (ånggenomsläpplig, refl ekterande). Detaljexempel Användning Med sin höga isoleringsförmåga lämpar sig Kingspan Kooltherm K12 Regelisolering mycket väl för isolering av regelväggar, karmar, bröstningar och skalmursväggar och som tilläggsisolering av yttertak. Standarddimensioner Kingspan Kooltherm K12 Regelisolering fi nns som standard med raka kanter i storlekarna 1200 x 600 mm och 3000 x 1200 mm. För skiva med fals i format 1200 x 600 mm se Kingspan Kooltherm K8 Skalmursisolering. Kontakta vår kundservice beträffande andra storlekar och kantutföranden. Tekniska data Egenskap Värde Densitet ca. 35 kg/m³ Korttidshållfasthet vid 10 % kompression (SS EN 826) 100 kpa Diffusionsmotstånd (μ) 35 Slutna celler minst 90% Brand Reaktion på brand (SS EN ) F (inte testad) SBI-Test i applikation B-s1, d0 (testad i applika- (SS EN / 15715) tion) Certifiering Som en följd av CE-märkningen och i kvalitetssäkringssyfte låter vi en oberoende tredje part med jämna mellanrum inspektera våra fabriker. Under dessa inspektioner verifi eras alla deklarerade värden, t.ex. värmeledningsförmåga. Kingspan Kooltherm K12 Regelisolering har också KOMO-certifi kat och DUBOkeur-intyg. CE-märkning KOMO-produktcertifi kat DUBOkeur BREEAM A+ 3

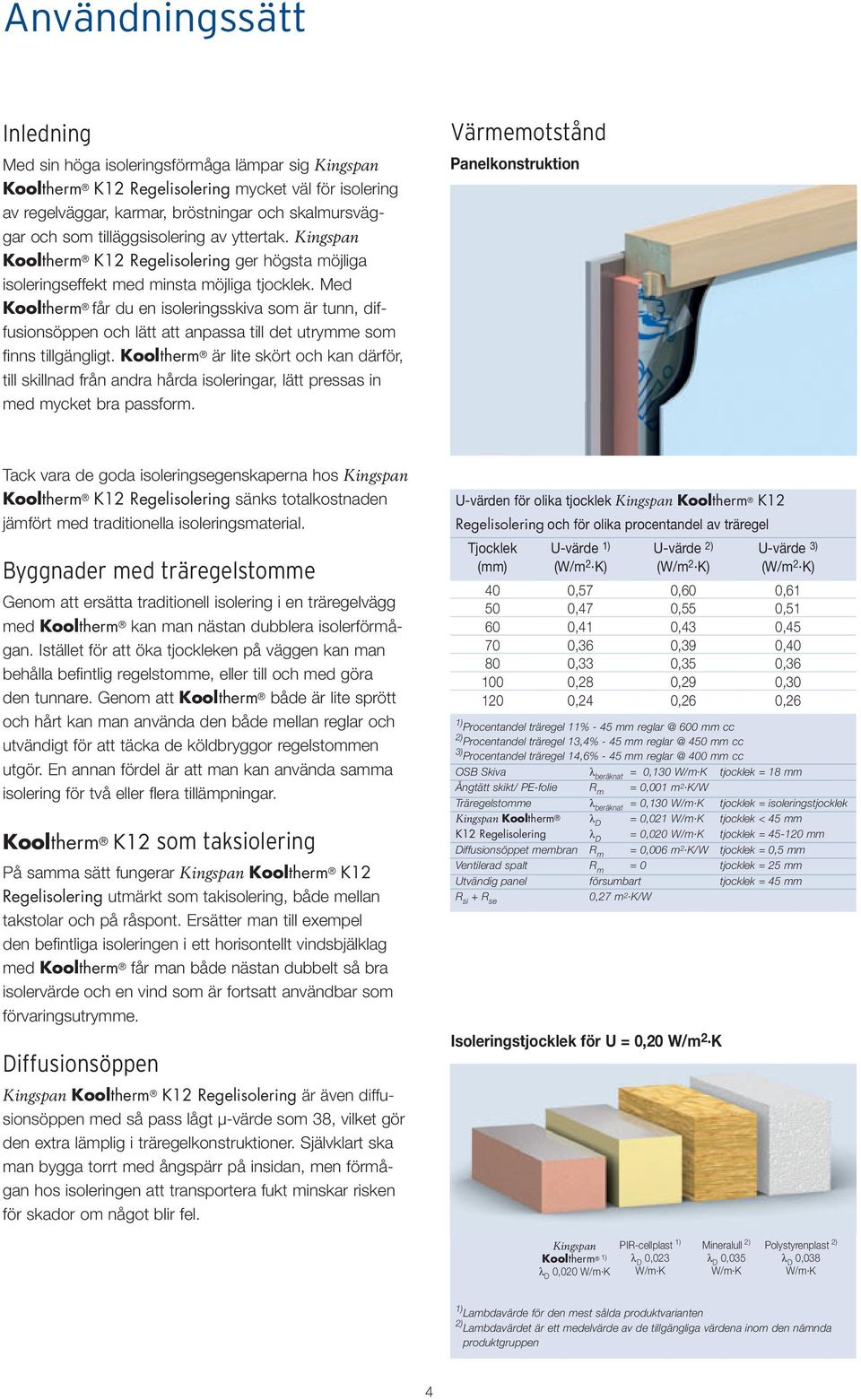

4 Användningssätt Inledning Med sin höga isoleringsförmåga lämpar sig Kingspan Kooltherm K12 Regelisolering mycket väl för isolering av regelväggar, karmar, bröstningar och skalmursväggar och som tilläggsisolering av yttertak. Kingspan Kooltherm K12 Regelisolering ger högsta möjliga isoleringseffekt med minsta möjliga tjocklek. Med Kooltherm får du en isoleringsskiva som är tunn, diffusionsöppen och lätt att anpassa till det utrymme som fi nns tillgängligt. Kooltherm är lite skört och kan därför, till skillnad från andra hårda isoleringar, lätt pressas in med mycket bra passform. Värmemotstånd Panelkonstruktion Tack vara de goda isoleringsegenskaperna hos Kingspan Kooltherm K12 Regelisolering sänks totalkostnaden jämfört med traditionella isoleringsmaterial. Byggnader med träregelstomme Genom att ersätta traditionell isolering i en träregelvägg med Kooltherm kan man nästan dubblera isolerförmågan. Istället för att öka tjockleken på väggen kan man behålla befi ntlig regelstomme, eller till och med göra den tunnare. Genom att Kooltherm både är lite sprött och hårt kan man använda den både mellan reglar och utvändigt för att täcka de köldbryggor regelstommen utgör. En annan fördel är att man kan använda samma isolering för två eller fl era tillämpningar. Kooltherm K12 som taksiolering På samma sätt fungerar Kingspan Kooltherm K12 Regelisolering utmärkt som takisolering, både mellan takstolar och på råspont. Ersätter man till exempel den befi ntliga isoleringen i ett horisontellt vindsbjälklag med Kooltherm får man både nästan dubbelt så bra isolervärde och en vind som är fortsatt användbar som förvaringsutrymme. Diffusionsöppen Kingspan Kooltherm K12 Regelisolering är även diffusionsöppen med så pass lågt μ-värde som 38, vilket gör den extra lämplig i träregelkonstruktioner. Självklart ska man bygga torrt med ångspärr på insidan, men förmågan hos isoleringen att transportera fukt minskar risken för skador om något blir fel. U-värden för olika tjocklek Kingspan Kooltherm K12 Regelisolering och för olika procentandel av träregel Tjocklek U-värde 1) U-värde 2) U-värde 3) (mm) (W/m 2 K) (W/m 2 K) (W/m 2 K) 40 0,57 0,60 0, ,47 0,55 0, ,41 0,43 0, ,36 0,39 0, ,33 0,35 0, ,28 0,29 0, ,24 0,26 0,26 1) Procentandel träregel 11% - 45 mm 600 mm cc 2) Procentandel träregel 13,4% - 45 mm 450 mm cc 3) Procentandel träregel 14,6% - 45 mm 400 mm cc OSB Skiva λ beräknat = 0,130 W/m K tjocklek = 18 mm Ångtätt skikt/ PE-folie R m = 0,001 m 2 K/W Träregelstomme λ beräknat = 0,130 W/m K tjocklek = isoleringstjocklek Kingspan Kooltherm λ D = 0,021 W/m K tjocklek < 45 mm K12 Regelisolering λ D = 0,020 W/m K tjocklek = mm Diffusionsöppet membran R m = 0,006 m 2 K/W tjocklek = 0,5 mm Ventilerad spalt R m = 0 tjocklek = 25 mm Utvändig panel försumbart tjocklek = 45 mm R si + R se 0,27 m 2 K/W Isoleringstjocklek för U = 0,20 W/m 2 K Kingspan Kooltherm 1) λ D 0,020 W/m K PIR-cellplast 1) λ D 0,023 W/m K Mineralull 2) λ D 0,035 W/m K Polystyrenplast 2) λ D 0,038 W/m K 1) Lambdavärde för den mest sålda produktvarianten 2) Lambdavärdet är ett medelvärde av de tillgängliga värdena inom den nämnda produktgruppen 4

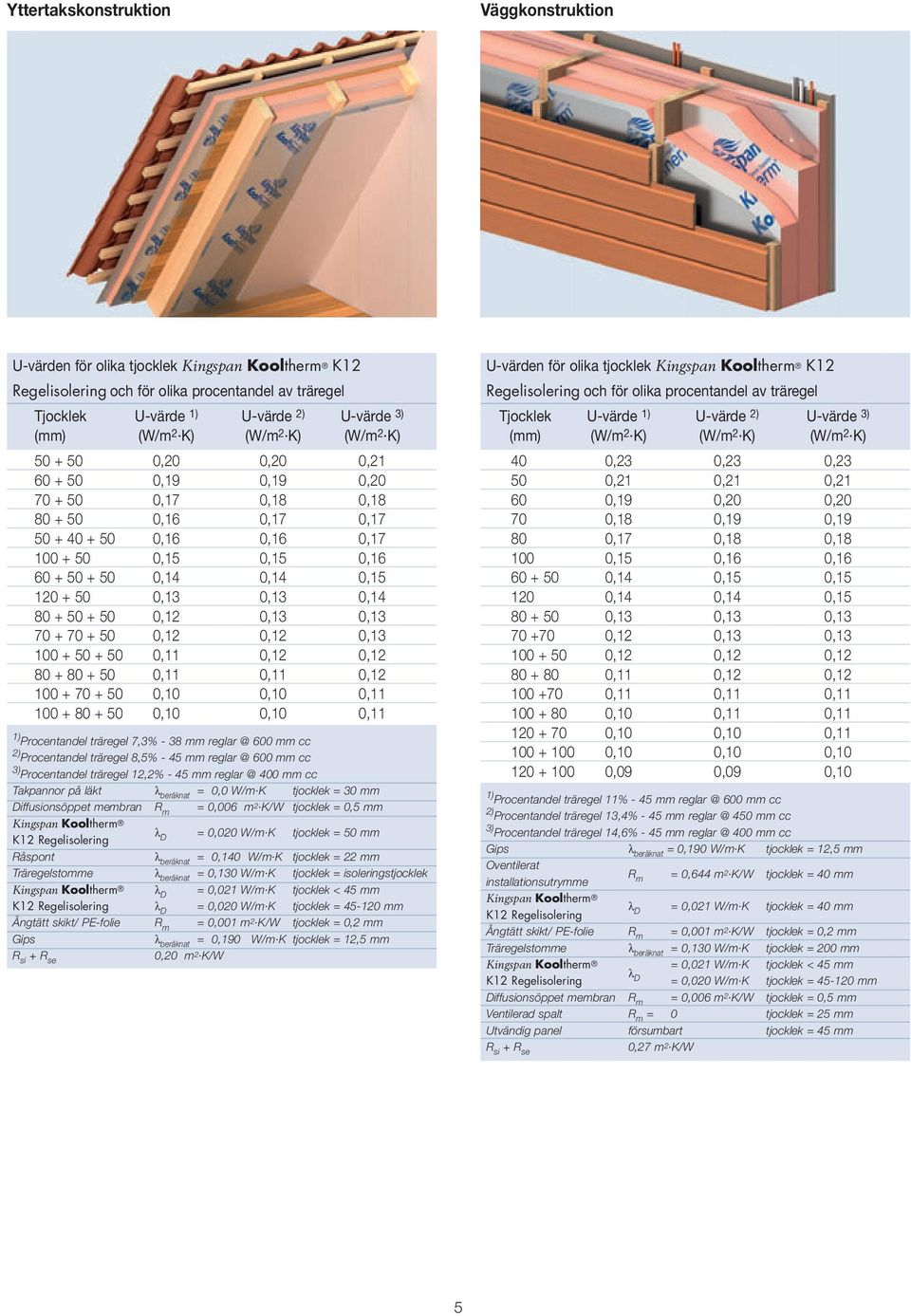

5 Yttertakskonstruktion Väggkonstruktion U-värden för olika tjocklek Kingspan Kooltherm K12 Regelisolering och för olika procentandel av träregel Tjocklek U-värde 1) U-värde 2) U-värde 3) (mm) (W/m 2 K) (W/m 2 K) (W/m 2 K) ,20 0,20 0, ,19 0,19 0, ,17 0,18 0, ,16 0,17 0, ,16 0,16 0, ,15 0,15 0, ,14 0,14 0, ,13 0,13 0, ,12 0,13 0, ,12 0,12 0, ,11 0,12 0, ,11 0,11 0, ,10 0,10 0, ,10 0,10 0,11 1) Procentandel träregel 7,3% - 38 mm 600 mm cc 2) Procentandel träregel 8,5% - 45 mm 600 mm cc 3) Procentandel träregel 12,2% - 45 mm 400 mm cc Takpannor på läkt λ beräknat = 0,0 W/m K tjocklek = 30 mm Diffusionsöppet membran R m = 0,006 m 2 K/W tjocklek = 0,5 mm Kingspan Kooltherm K12 Regelisolering λ D = 0,020 W/m K tjocklek = 50 mm Råspont λ beräknat = 0,140 W/m K tjocklek = 22 mm Träregelstomme λ beräknat = 0,130 W/m K tjocklek = isoleringstjocklek Kingspan Kooltherm λ D = 0,021 W/m K tjocklek < 45 mm K12 Regelisolering λ D = 0,020 W/m K tjocklek = mm Ångtätt skikt/ PE-folie R m = 0,001 m 2 K/W tjocklek = 0,2 mm Gips λ beräknat = 0,190 W/m K tjocklek = 12,5 mm R si + R se 0,20 m 2 K/W U-värden för olika tjocklek Kingspan Kooltherm K12 Regelisolering och för olika procentandel av träregel Tjocklek U-värde 1) U-värde 2) U-värde 3) (mm) (W/m 2 K) (W/m 2 K) (W/m 2 K) 40 0,23 0,23 0, ,21 0,21 0, ,19 0,20 0, ,18 0,19 0, ,17 0,18 0, ,15 0,16 0, ,14 0,15 0, ,14 0,14 0, ,13 0,13 0, ,12 0,13 0, ,12 0,12 0, ,11 0,12 0, ,11 0,11 0, ,10 0,11 0, ,10 0,10 0, ,10 0,10 0, ,09 0,09 0,10 1) Procentandel träregel 11% - 45 mm 600 mm cc 2) Procentandel träregel 13,4% - 45 mm 450 mm cc 3) Procentandel träregel 14,6% - 45 mm 400 mm cc Gips λ beräknat = 0,190 W/m K tjocklek = 12,5 mm Oventilerat installationsutrymme R m = 0,644 m 2 K/W tjocklek = 40 mm Kingspan Kooltherm K12 Regelisolering λ D = 0,021 W/m K tjocklek = 40 mm Ångtätt skikt/ PE-folie R m = 0,001 m 2 K/W tjocklek = 0,2 mm Träregelstomme λ beräknat = 0,130 W/m K tjocklek = 200 mm Kingspan Kooltherm = 0,021 W/m K tjocklek < 45 mm λ K12 Regelisolering D = 0,020 W/m K tjocklek = mm Diffusionsöppet membran R m = 0,006 m 2 K/W tjocklek = 0,5 mm Ventilerad spalt R m = 0 tjocklek = 25 mm Utvändig panel försumbart tjocklek = 45 mm R si + R se 0,27 m 2 K/W 5

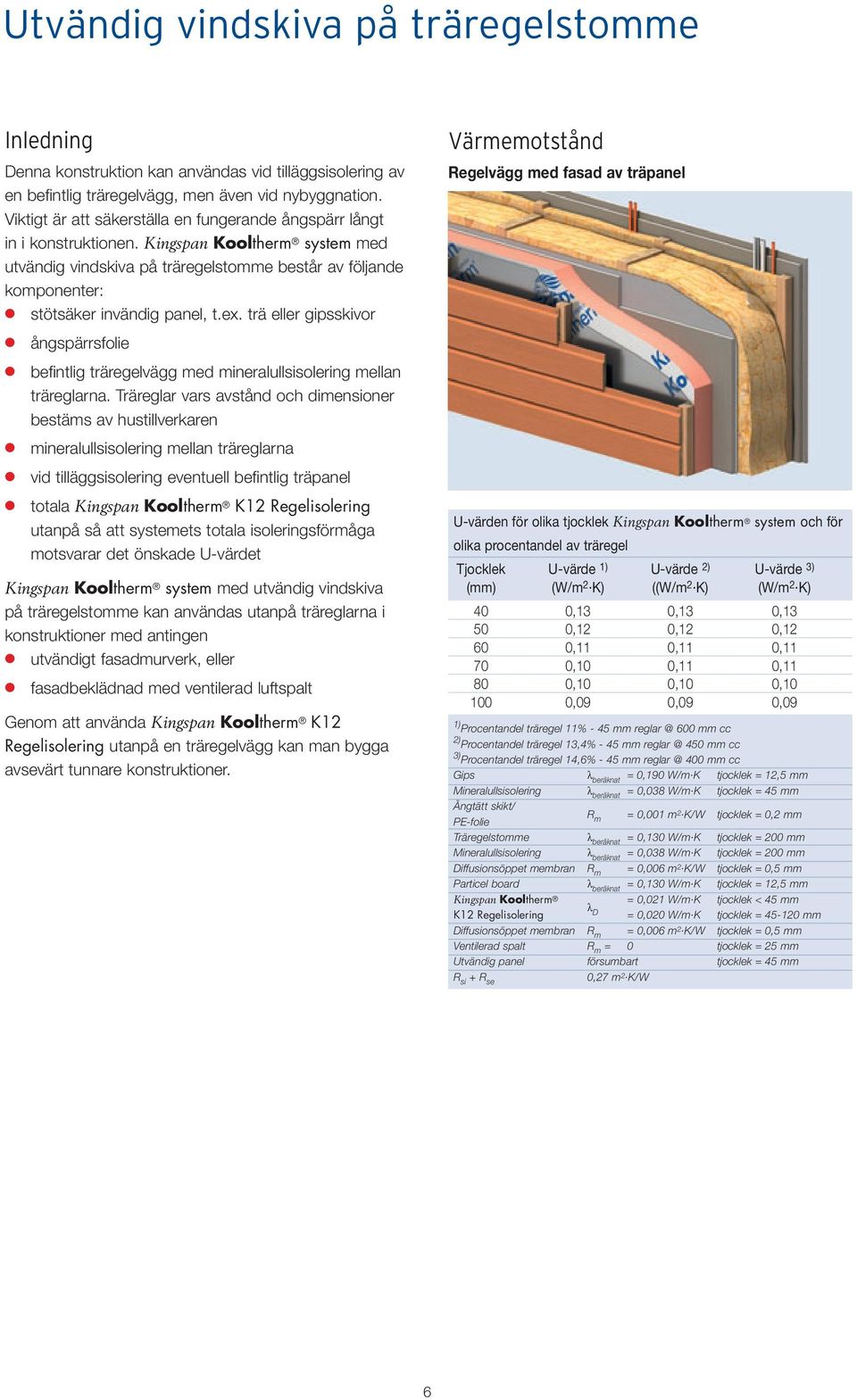

6 Utvändig vindskiva på träregelstomme Inledning Denna konstruktion kan användas vid tilläggsisolering av en befi ntlig träregelvägg, men även vid nybyggnation. Viktigt är att säkerställa en fungerande ångspärr långt in i konstruktionen. Kingspan Kooltherm system med utvändig vindskiva på träregelstomme består av följande komponenter: stötsäker invändig panel, t.ex. trä eller gipsskivor ångspärrsfolie befi ntlig träregelvägg med mineralullsisolering mellan träreglarna. Träreglar vars avstånd och dimensioner bestäms av hustillverkaren mineralullsisolering mellan träreglarna vid tilläggsisolering eventuell befi ntlig träpanel totala Kingspan Kooltherm K12 Regelisolering utanpå så att systemets totala isoleringsförmåga motsvarar det önskade U-värdet Kingspan Kooltherm system med utvändig vindskiva på träregelstomme kan användas utanpå träreglarna i konstruktioner med antingen utvändigt fasadmurverk, eller fasadbeklädnad med ventilerad luftspalt Genom att använda Kingspan Kooltherm K12 Regelisolering utanpå en träregelvägg kan man bygga avsevärt tunnare konstruktioner. Värmemotstånd Regelvägg med fasad av träpanel U-värden för olika tjocklek Kingspan Kooltherm system och för olika procentandel av träregel Tjocklek U-värde 1) U-värde 2) U-värde 3) (mm) (W/m 2 K) ((W/m 2 K) (W/m 2 K) 40 0,13 0,13 0, ,12 0,12 0, ,11 0,11 0, ,10 0,11 0, ,10 0,10 0, ,09 0,09 0,09 1) Procentandel träregel 11% - 45 mm 600 mm cc 2) Procentandel träregel 13,4% - 45 mm 450 mm cc 3) Procentandel träregel 14,6% - 45 mm 400 mm cc Gips λ beräknat = 0,190 W/m K tjocklek = 12,5 mm Mineralullsisolering λ beräknat = 0,038 W/m K tjocklek = 45 mm Ångtätt skikt/ PE-folie R m = 0,001 m 2 K/W tjocklek = 0,2 mm Träregelstomme λ beräknat = 0,130 W/m K tjocklek = 200 mm Mineralullsisolering λ beräknat = 0,038 W/m K tjocklek = 200 mm Diffusionsöppet membran R m = 0,006 m 2 K/W tjocklek = 0,5 mm Particel board λ beräknat = 0,130 W/m K tjocklek = 12,5 mm Kingspan Kooltherm = 0,021 W/m K tjocklek < 45 mm λ K12 Regelisolering D = 0,020 W/m K tjocklek = mm Diffusionsöppet membran R m = 0,006 m 2 K/W tjocklek = 0,5 mm Ventilerad spalt R m = 0 tjocklek = 25 mm Utvändig panel försumbart tjocklek = 45 mm R si + R se 0,27 m 2 K/W 6

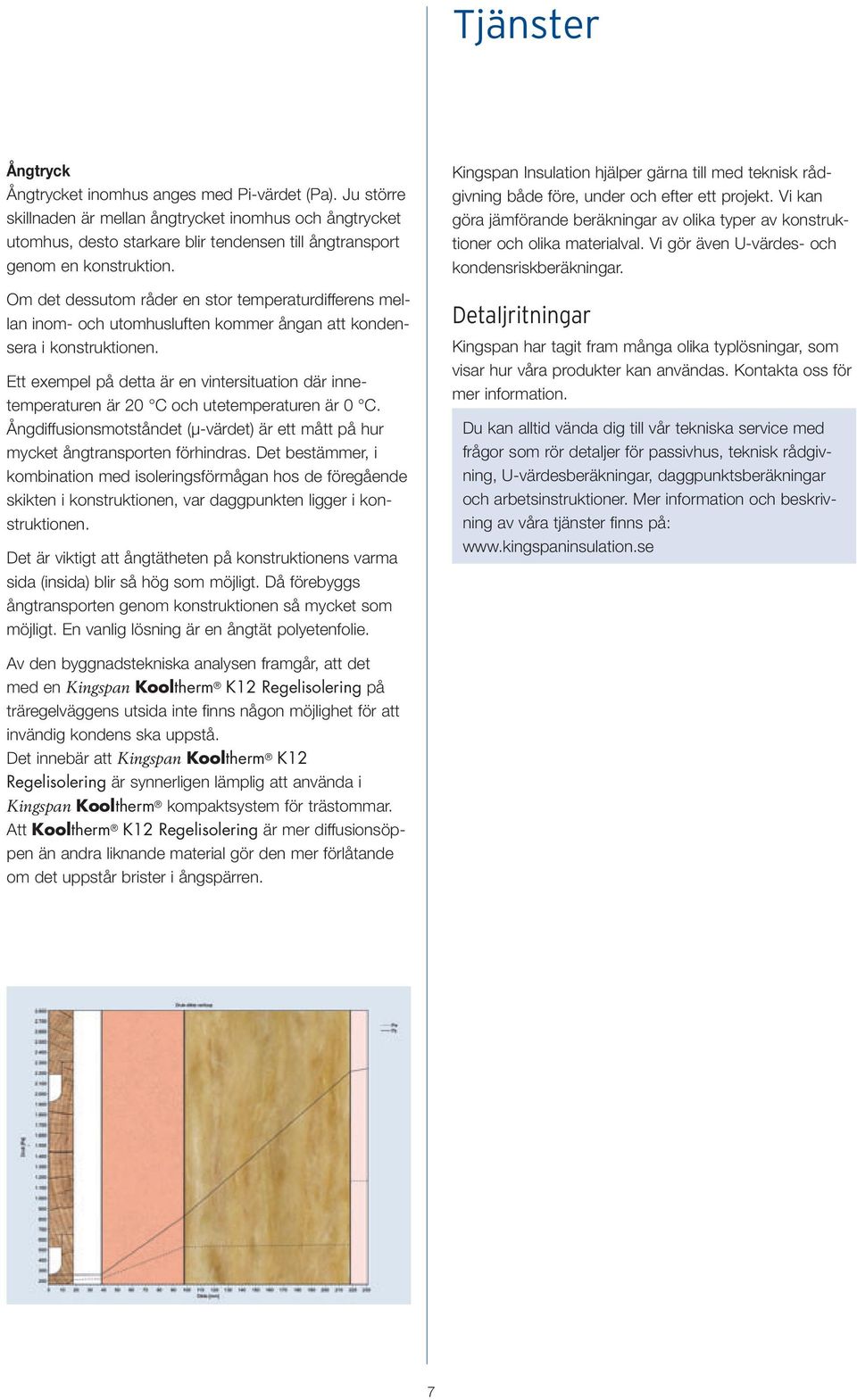

7 Tjänster Ångtryck Ångtrycket inomhus anges med Pi-värdet (Pa). Ju större skillnaden är mellan ångtrycket inomhus och ångtrycket utomhus, desto starkare blir tendensen till ångtransport genom en konstruktion. Om det dessutom råder en stor temperaturdifferens mellan inom- och utomhusluften kommer ångan att kondensera i konstruktionen. Ett exempel på detta är en vintersituation där innetemperaturen är 20 C och utetemperaturen är 0 C. Ångdiffusionsmotståndet (μ-värdet) är ett mått på hur mycket ångtransporten förhindras. Det bestämmer, i kombination med isoleringsförmågan hos de föregående skikten i konstruktionen, var daggpunkten ligger i konstruktionen. Det är viktigt att ångtätheten på konstruktionens varma sida (insida) blir så hög som möjligt. Då förebyggs ångtransporten genom konstruktionen så mycket som möjligt. En vanlig lösning är en ångtät polyetenfolie. Kingspan Insulation hjälper gärna till med teknisk rådgivning både före, under och efter ett projekt. Vi kan göra jämförande beräkningar av olika typer av konstruktioner och olika materialval. Vi gör även U-värdes- och kondensriskberäkningar. Detaljritningar Kingspan har tagit fram många olika typlösningar, som visar hur våra produkter kan användas. Kontakta oss för mer information. Du kan alltid vända dig till vår tekniska service med frågor som rör detaljer för passivhus, teknisk rådgivning, U-värdesberäkningar, daggpunktsberäkningar och arbetsinstruktioner. Mer information och beskrivning av våra tjänster fi nns på: Av den byggnadstekniska analysen framgår, att det med en Kingspan Kooltherm K12 Regelisolering på träregelväggens utsida inte fi nns någon möjlighet för att invändig kondens ska uppstå. Det innebär att Kingspan Kooltherm K12 Regelisolering är synnerligen lämplig att använda i Kingspan Kooltherm kompaktsystem för trästommar. Att Kooltherm K12 Regelisolering är mer diffusionsöppen än andra liknande material gör den mer förlåtande om det uppstår brister i ångspärren. 7

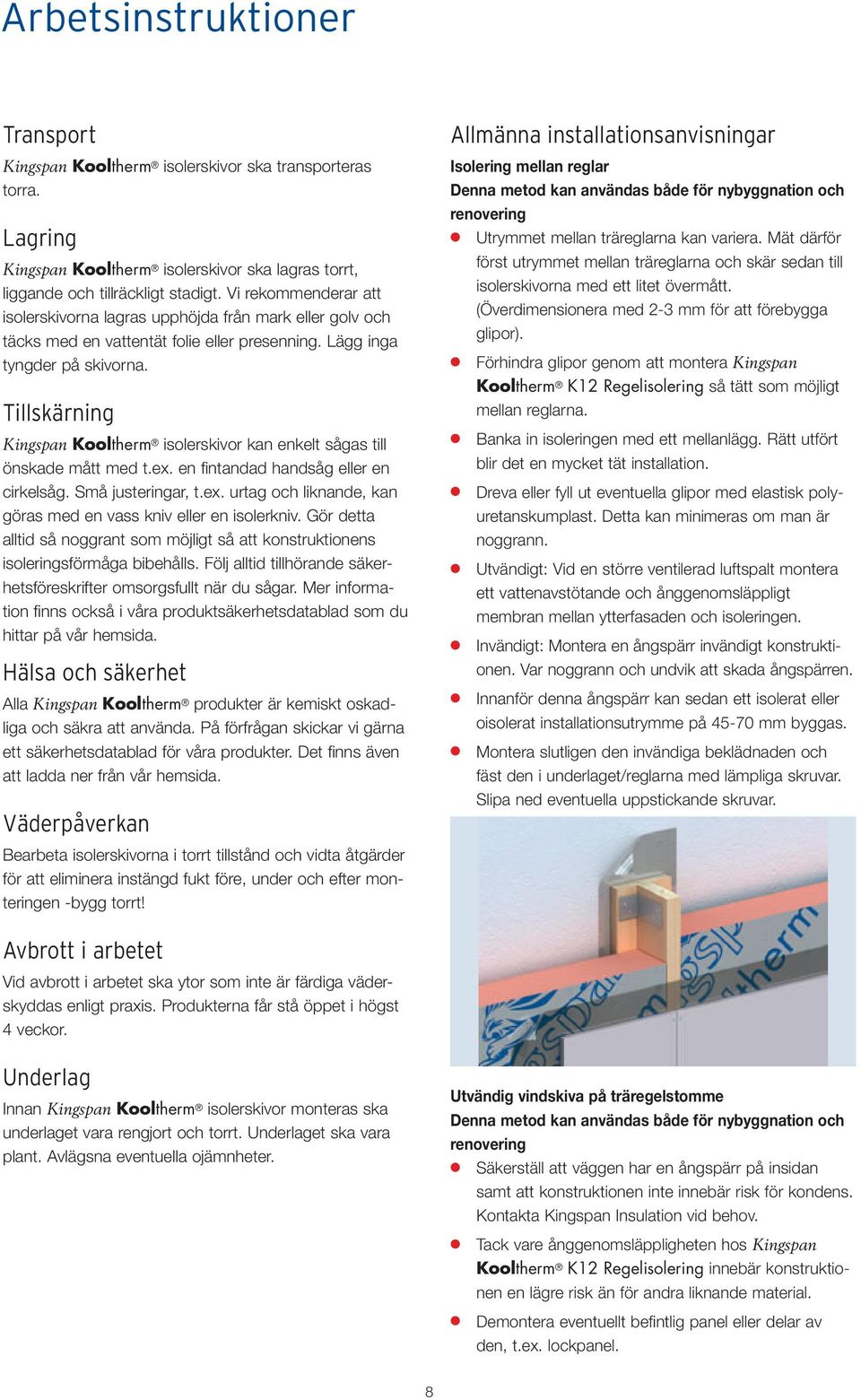

8 Arbetsinstruktioner Transport Kingspan Kooltherm isolerskivor ska transporteras torra. Lagring Kingspan Kooltherm isolerskivor ska lagras torrt, liggande och tillräckligt stadigt. Vi rekommenderar att isolerskivorna lagras upphöjda från mark eller golv och täcks med en vattentät folie eller presenning. Lägg inga tyngder på skivorna. Tillskärning Kingspan Kooltherm isolerskivor kan enkelt sågas till önskade mått med t.ex. en fi ntandad handsåg eller en cirkelsåg. Små justeringar, t.ex. urtag och liknande, kan göras med en vass kniv eller en isolerkniv. Gör detta alltid så noggrant som möjligt så att konstruktionens isoleringsförmåga bibehålls. Följ alltid tillhörande säkerhetsföreskrifter omsorgsfullt när du sågar. Mer information fi nns också i våra produktsäkerhetsdatablad som du hittar på vår hemsida. Hälsa och säkerhet Alla Kingspan Kooltherm produkter är kemiskt oskadliga och säkra att använda. På förfrågan skickar vi gärna ett säkerhetsdatablad för våra produkter. Det fi nns även att ladda ner från vår hemsida. Väderpåverkan Bearbeta isolerskivorna i torrt tillstånd och vidta åtgärder för att eliminera instängd fukt före, under och efter monteringen -bygg torrt! Allmänna installationsanvisningar Isolering mellan reglar Denna metod kan användas både för nybyggnation och renovering Utrymmet mellan träreglarna kan variera. Mät därför först utrymmet mellan träreglarna och skär sedan till isolerskivorna med ett litet övermått. (Överdimensionera med 2-3 mm för att förebygga glipor). Förhindra glipor genom att montera Kingspan Kooltherm K12 Regelisolering så tätt som möjligt mellan reglarna. Banka in isoleringen med ett mellanlägg. Rätt utfört blir det en mycket tät installation. Dreva eller fyll ut eventuella glipor med elastisk polyuretanskumplast. Detta kan minimeras om man är noggrann. Utvändigt: Vid en större ventilerad luftspalt montera ett vattenavstötande och ånggenomsläppligt membran mellan ytterfasaden och isoleringen. Invändigt: Montera en ångspärr invändigt konstruktionen. Var noggrann och undvik att skada ångspärren. Innanför denna ångspärr kan sedan ett isolerat eller oisolerat installationsutrymme på mm byggas. Montera slutligen den invändiga beklädnaden och fäst den i underlaget/reglarna med lämpliga skruvar. Slipa ned eventuella uppstickande skruvar. Avbrott i arbetet Vid avbrott i arbetet ska ytor som inte är färdiga väderskyddas enligt praxis. Produkterna får stå öppet i högst 4 veckor. Underlag Innan Kingspan Kooltherm isolerskivor monteras ska underlaget vara rengjort och torrt. Underlaget ska vara plant. Avlägsna eventuella ojämnheter. Utvändig vindskiva på träregelstomme Denna metod kan användas både för nybyggnation och renovering Säkerställ att väggen har en ångspärr på insidan samt att konstruktionen inte innebär risk för kondens. Kontakta Kingspan Insulation vid behov. Tack vare ånggenomsläppligheten hos Kingspan Kooltherm K12 Regelisolering innebär konstruktionen en lägre risk än för andra liknande material. Demontera eventuellt befi ntlig panel eller delar av den, t.ex. lockpanel. 8

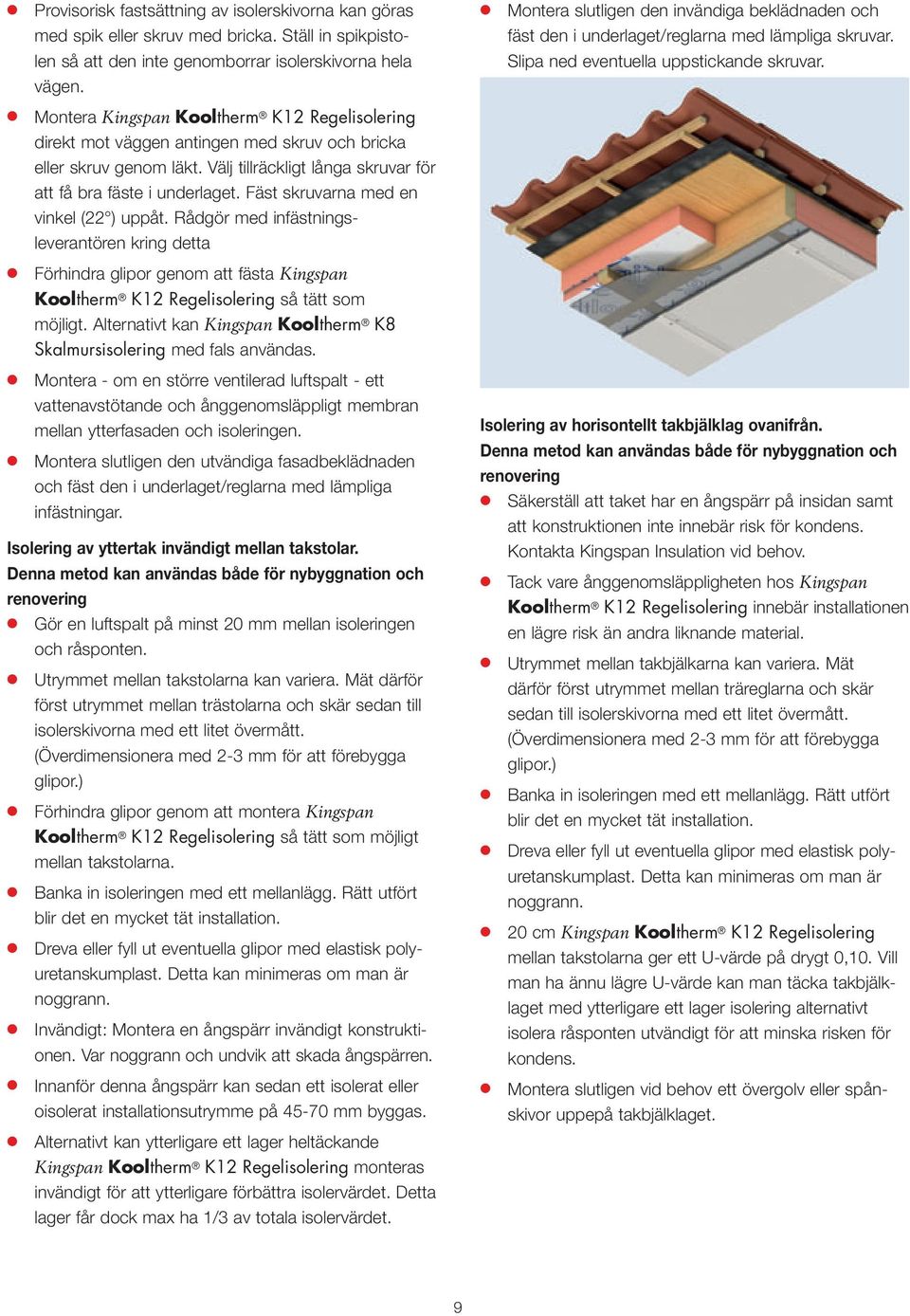

9 Provisorisk fastsättning av isolerskivorna kan göras med spik eller skruv med bricka. Ställ in spikpistolen så att den inte genomborrar isolerskivorna hela vägen. Montera slutligen den invändiga beklädnaden och fäst den i underlaget/reglarna med lämpliga skruvar. Slipa ned eventuella uppstickande skruvar. Montera Kingspan Kooltherm K12 Regelisolering direkt mot väggen antingen med skruv och bricka eller skruv genom läkt. Välj tillräckligt långa skruvar för att få bra fäste i underlaget. Fäst skruvarna med en vinkel (22 ) uppåt. Rådgör med infästningsleverantören kring detta Förhindra glipor genom att fästa Kingspan Kooltherm K12 Regelisolering så tätt som möjligt. Alternativt kan Kingspan Kooltherm K8 Skalmursisolering med fals användas. Montera - om en större ventilerad luftspalt - ett vattenavstötande och ånggenomsläppligt membran mellan ytterfasaden och isoleringen. Montera slutligen den utvändiga fasadbeklädnaden och fäst den i underlaget/reglarna med lämpliga infästningar. Isolering av yttertak invändigt mellan takstolar. Denna metod kan användas både för nybyggnation och renovering Gör en luftspalt på minst 20 mm mellan isoleringen och råsponten. Utrymmet mellan takstolarna kan variera. Mät därför först utrymmet mellan trästolarna och skär sedan till isolerskivorna med ett litet övermått. (Överdimensionera med 2-3 mm för att förebygga glipor.) Förhindra glipor genom att montera Kingspan Kooltherm K12 Regelisolering så tätt som möjligt mellan takstolarna. Banka in isoleringen med ett mellanlägg. Rätt utfört blir det en mycket tät installation. Dreva eller fyll ut eventuella glipor med elastisk polyuretanskumplast. Detta kan minimeras om man är noggrann. Invändigt: Montera en ångspärr invändigt konstruktionen. Var noggrann och undvik att skada ångspärren. Innanför denna ångspärr kan sedan ett isolerat eller oisolerat installationsutrymme på mm byggas. Alternativt kan ytterligare ett lager heltäckande Kingspan Kooltherm K12 Regelisolering monteras invändigt för att ytterligare förbättra isolervärdet. Detta lager får dock max ha 1/3 av totala isolervärdet. Isolering av horisontellt takbjälklag ovanifrån. Denna metod kan användas både för nybyggnation och renovering Säkerställ att taket har en ångspärr på insidan samt att konstruktionen inte innebär risk för kondens. Kontakta Kingspan Insulation vid behov. Tack vare ånggenomsläppligheten hos Kingspan Kooltherm K12 Regelisolering innebär installationen en lägre risk än andra liknande material. Utrymmet mellan takbjälkarna kan variera. Mät därför först utrymmet mellan träreglarna och skär sedan till isolerskivorna med ett litet övermått. (Överdimensionera med 2-3 mm för att förebygga glipor.) Banka in isoleringen med ett mellanlägg. Rätt utfört blir det en mycket tät installation. Dreva eller fyll ut eventuella glipor med elastisk polyuretanskumplast. Detta kan minimeras om man är noggrann. 20 cm Kingspan Kooltherm K12 Regelisolering mellan takstolarna ger ett U-värde på drygt 0,10. Vill man ha ännu lägre U-värde kan man täcka takbjälklaget med ytterligare ett lager isolering alternativt isolera råsponten utvändigt för att minska risken för kondens. Montera slutligen vid behov ett övergolv eller spånskivor uppepå takbjälklaget. 9

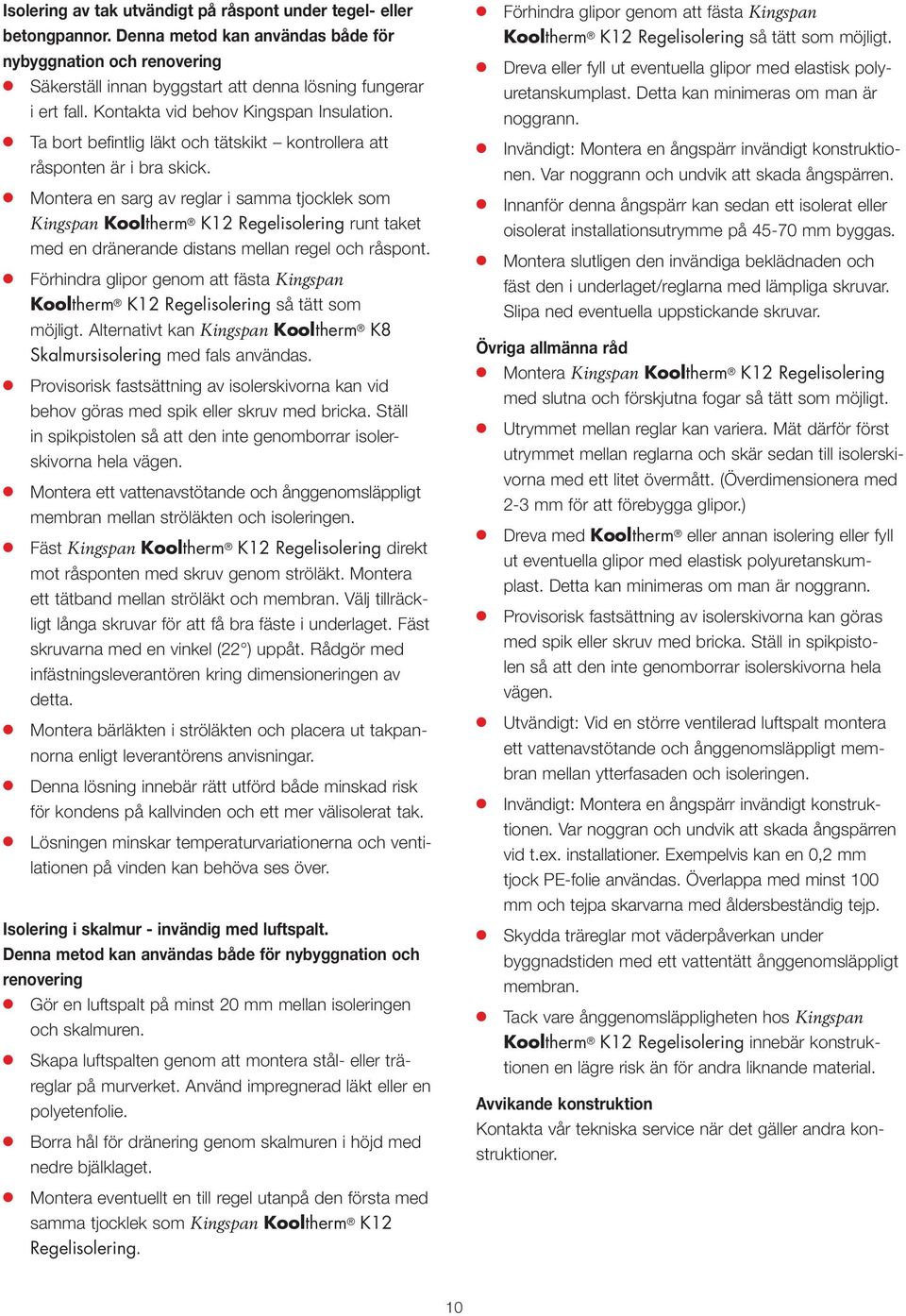

10 Isolering av tak utvändigt på råspont under tegel- eller betongpannor. Denna metod kan användas både för nybyggnation och renovering Säkerställ innan byggstart att denna lösning fungerar i ert fall. Kontakta vid behov Kingspan Insulation. Ta bort befi ntlig läkt och tätskikt kontrollera att råsponten är i bra skick. Montera en sarg av reglar i samma tjocklek som Kingspan Kooltherm K12 Regelisolering runt taket med en dränerande distans mellan regel och råspont. Förhindra glipor genom att fästa Kingspan Kooltherm K12 Regelisolering så tätt som möjligt. Alternativt kan Kingspan Kooltherm K8 Skalmursisolering med fals användas. Provisorisk fastsättning av isolerskivorna kan vid behov göras med spik eller skruv med bricka. Ställ in spikpistolen så att den inte genomborrar isolerskivorna hela vägen. Montera ett vattenavstötande och ånggenomsläppligt membran mellan ströläkten och isoleringen. Fäst Kingspan Kooltherm K12 Regelisolering direkt mot råsponten med skruv genom ströläkt. Montera ett tätband mellan ströläkt och membran. Välj tillräckligt långa skruvar för att få bra fäste i underlaget. Fäst skruvarna med en vinkel (22 ) uppåt. Rådgör med infästningsleverantören kring dimensioneringen av detta. Montera bärläkten i ströläkten och placera ut takpannorna enligt leverantörens anvisningar. Denna lösning innebär rätt utförd både minskad risk för kondens på kallvinden och ett mer välisolerat tak. Lösningen minskar temperaturvariationerna och ventilationen på vinden kan behöva ses över. Isolering i skalmur - invändig med luftspalt. Denna metod kan användas både för nybyggnation och renovering Gör en luftspalt på minst 20 mm mellan isoleringen och skalmuren. Skapa luftspalten genom att montera stål- eller träreglar på murverket. Använd impregnerad läkt eller en polyetenfolie. Borra hål för dränering genom skalmuren i höjd med nedre bjälklaget. Förhindra glipor genom att fästa Kingspan Kooltherm K12 Regelisolering så tätt som möjligt. Dreva eller fyll ut eventuella glipor med elastisk polyuretanskumplast. Detta kan minimeras om man är noggrann. Invändigt: Montera en ångspärr invändigt konstruktionen. Var noggrann och undvik att skada ångspärren. Innanför denna ångspärr kan sedan ett isolerat eller oisolerat installationsutrymme på mm byggas. Montera slutligen den invändiga beklädnaden och fäst den i underlaget/reglarna med lämpliga skruvar. Slipa ned eventuella uppstickande skruvar. Övriga allmänna råd Montera Kingspan Kooltherm K12 Regelisolering med slutna och förskjutna fogar så tätt som möjligt. Utrymmet mellan reglar kan variera. Mät därför först utrymmet mellan reglarna och skär sedan till isolerskivorna med ett litet övermått. (Överdimensionera med 2-3 mm för att förebygga glipor.) Dreva med Kooltherm eller annan isolering eller fyll ut eventuella glipor med elastisk polyuretanskumplast. Detta kan minimeras om man är noggrann. Provisorisk fastsättning av isolerskivorna kan göras med spik eller skruv med bricka. Ställ in spikpistolen så att den inte genomborrar isolerskivorna hela vägen. Utvändigt: Vid en större ventilerad luftspalt montera ett vattenavstötande och ånggenomsläppligt membran mellan ytterfasaden och isoleringen. Invändigt: Montera en ångspärr invändigt konstruktionen. Var noggran och undvik att skada ångspärren vid t.ex. installationer. Exempelvis kan en 0,2 mm tjock PE-folie användas. Överlappa med minst 100 mm och tejpa skarvarna med åldersbeständig tejp. Skydda träreglar mot väderpåverkan under byggnadstiden med ett vattentätt ånggenomsläppligt membran. Tack vare ånggenomsläppligheten hos Kingspan Kooltherm K12 Regelisolering innebär konstruktionen en lägre risk än för andra liknande material. Avvikande konstruktion Kontakta vår tekniska service när det gäller andra konstruktioner. Montera eventuellt en till regel utanpå den första med samma tjocklek som Kingspan Kooltherm K12 Regelisolering. 10

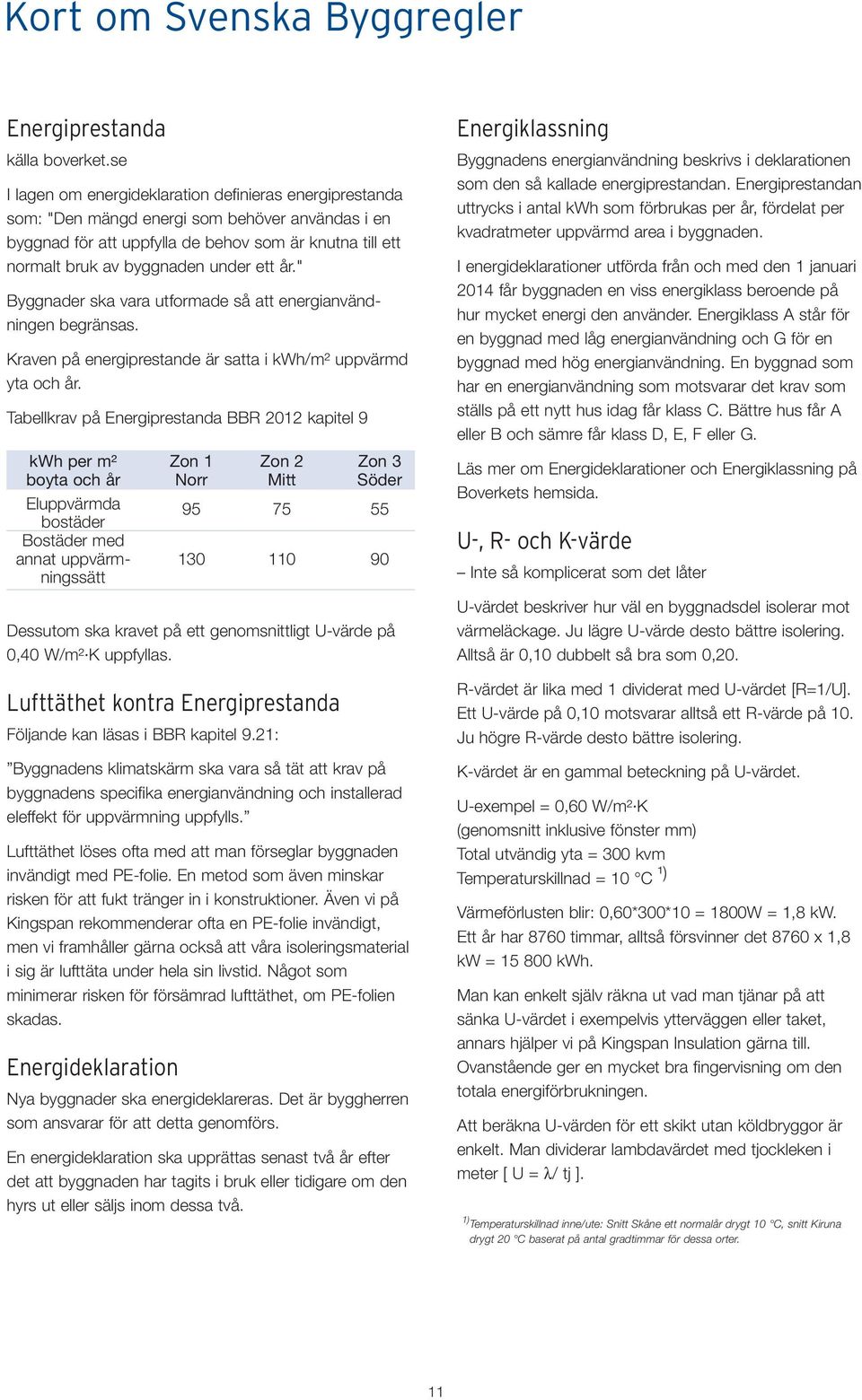

11 Kort om Svenska Byggregler Energiprestanda källa boverket.se I lagen om energideklaration defi nieras energiprestanda som: "Den mängd energi som behöver användas i en byggnad för att uppfylla de behov som är knutna till ett normalt bruk av byggnaden under ett år." Byggnader ska vara utformade så att energianvändningen begränsas. Kraven på energiprestande är satta i kwh/m² uppvärmd yta och år. Tabellkrav på Energiprestanda BBR 2012 kapitel 9 kwh per m² Zon 1 Zon 2 Zon 3 boyta och år Norr Mitt Söder Eluppvärmda bostäder Bostäder med annat uppvärm ningssätt Dessutom ska kravet på ett genomsnittligt U-värde på 0,40 W/m² K uppfyllas. Lufttäthet kontra Energiprestanda Följande kan läsas i BBR kapitel 9.21: Byggnadens klimatskärm ska vara så tät att krav på byggnadens specifi ka energianvändning och installerad eleffekt för uppvärmning uppfylls. Lufttäthet löses ofta med att man förseglar byggnaden invändigt med PE-folie. En metod som även minskar risken för att fukt tränger in i konstruktioner. Även vi på Kingspan rekommenderar ofta en PE-folie invändigt, men vi framhåller gärna också att våra isoleringsmaterial i sig är lufttäta under hela sin livstid. Något som minimerar risken för försämrad lufttäthet, om PE-folien skadas. Energideklaration Nya byggnader ska energideklareras. Det är byggherren som ansvarar för att detta genomförs. En energideklaration ska upprättas senast två år efter det att byggnaden har tagits i bruk eller tidigare om den hyrs ut eller säljs inom dessa två. Energiklassning Byggnadens energianvändning beskrivs i deklarationen som den så kallade energiprestandan. Energiprestandan uttrycks i antal kwh som förbrukas per år, fördelat per kvadratmeter uppvärmd area i byggnaden. I energideklarationer utförda från och med den 1 januari 2014 får byggnaden en viss energiklass beroende på hur mycket energi den använder. Energiklass A står för en byggnad med låg energianvändning och G för en byggnad med hög energianvändning. En byggnad som har en energianvändning som motsvarar det krav som ställs på ett nytt hus idag får klass C. Bättre hus får A eller B och sämre får klass D, E, F eller G. Läs mer om Energideklarationer och Energiklassning på Boverkets hemsida. U-, R- och K-värde Inte så komplicerat som det låter U-värdet beskriver hur väl en byggnadsdel isolerar mot värmeläckage. Ju lägre U-värde desto bättre isolering. Alltså är 0,10 dubbelt så bra som 0,20. R-värdet är lika med 1 dividerat med U-värdet [R=1/U]. Ett U-värde på 0,10 motsvarar alltså ett R-värde på 10. Ju högre R-värde desto bättre isolering. K-värdet är en gammal beteckning på U-värdet. U-exempel = 0,60 W/m² K (genomsnitt inklusive fönster mm) Total utvändig yta = 300 kvm Temperaturskillnad = 10 C ¹) Värmeförlusten blir: 0,60*300*10 = 1800W = 1,8 kw. Ett år har 8760 timmar, alltså försvinner det 8760 x 1,8 kw = kwh. Man kan enkelt själv räkna ut vad man tjänar på att sänka U-värdet i exempelvis ytterväggen eller taket, annars hjälper vi på Kingspan Insulation gärna till. Ovanstående ger en mycket bra fi ngervisning om den totala energiförbrukningen. Att beräkna U-värden för ett skikt utan köldbryggor är enkelt. Man dividerar lambdavärdet med tjockleken i meter [ U = λ/ tj ]. 1) Temperaturskillnad inne/ute: Snitt Skåne ett normalår drygt 10 C, snitt Kiruna drygt 20 C baserat på antal gradtimmar för dessa orter. 11

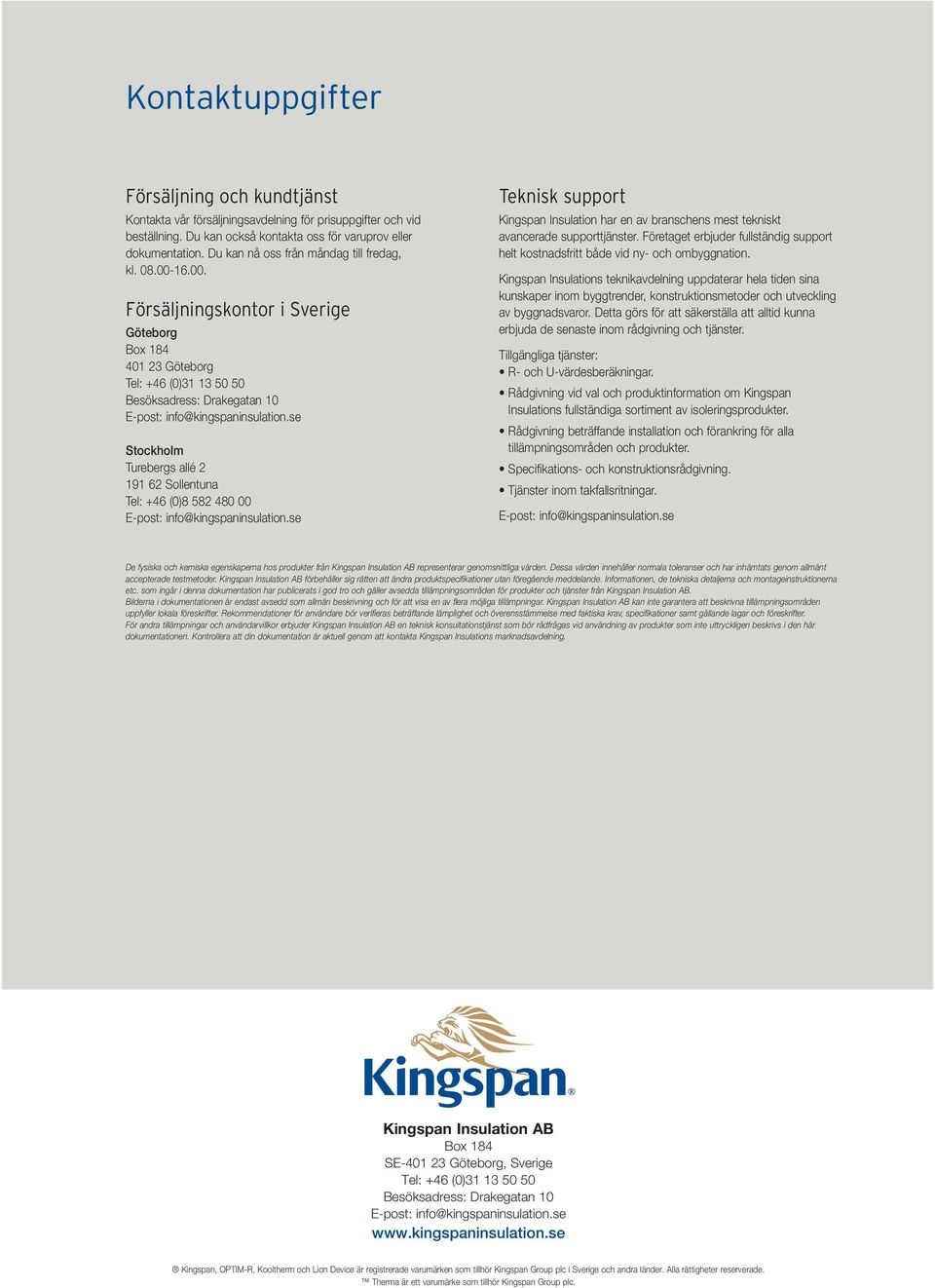

12 Kontaktuppgifter Försäljning och kundtjänst Kontakta vår försäljningsavdelning för prisuppgifter och vid beställning. Du kan också kontakta oss för varuprov eller dokumentation. Du kan nå oss från måndag till fredag, kl Försäljningskontor i Sverige Göteborg Box Göteborg Tel: +46 (0) Besöksadress: Drakegatan 10 E-post: info@kingspaninsulation.se Stockholm Turebergs allé Sollentuna Tel: +46 (0) E-post: info@kingspaninsulation.se Teknisk support Kingspan Insulation har en av branschens mest tekniskt avancerade supporttjänster. Företaget erbjuder fullständig support helt kostnadsfritt både vid ny- och ombyggnation. Kingspan Insulations teknikavdelning uppdaterar hela tiden sina kunskaper inom byggtrender, konstruktionsmetoder och utveckling av byggnadsvaror. Detta görs för att säkerställa att alltid kunna erbjuda de senaste inom rådgivning och tjänster. Tillgängliga tjänster: R- och U-värdesberäkningar. Rådgivning vid val och produktinformation om Kingspan Insulations fullständiga sortiment av isoleringsprodukter. Rådgivning beträffande installation och förankring för alla tillämpningsområden och produkter. Specifi kations- och konstruktionsrådgivning. Tjänster inom takfallsritningar. E-post: info@kingspaninsulation.se De fysiska och kemiska egenskaperna hos produkter från Kingspan Insulation AB representerar genomsnittliga värden. Dessa värden innehåller normala toleranser och har inhämtats genom allmänt accepterade testmetoder. Kingspan Insulation AB förbehåller sig rätten att ändra produktspecifi kationer utan föregående meddelande. Informationen, de tekniska detaljerna och montageinstruktionerna etc. som ingår i denna dokumentation har publicerats i god tro och gäller avsedda tillämpningsområden för produkter och tjänster från Kingspan Insulation AB. Bilderna i dokumentationen är endast avsedd som allmän beskrivning och för att visa en av fl era möjliga tillämpningar. Kingspan Insulation AB kan inte garantera att beskrivna tillämpningsområden uppfyller lokala föreskrifter. Rekommendationer för användare bör verifi eras beträffande lämplighet och överensstämmelse med faktiska krav, specifi kationer samt gällande lagar och föreskrifter. För andra tillämpningar och användarvillkor erbjuder Kingspan Insulation AB en teknisk konsultationstjänst som bör rådfrågas vid användning av produkter som inte uttryckligen beskrivs i den här dokumentationen. Kontrollera att din dokumentation är aktuell genom att kontakta Kingspan Insulations marknadsavdelning. Kingspan Insulation AB Box 184 SE Göteborg, Sverige Tel: +46 (0) Besöksadress: Drakegatan 10 E-post: info@kingspaninsulation.se Kingspan, OPTIM-R, Kooltherm och Lion Device är registrerade varumärken som tillhör Kingspan Group plc i Sverige och andra länder. Alla rättigheter reserverade. Therma är ett varumärke som tillhör Kingspan Group plc.
