1 Sandwichpaneler IPR / PUR

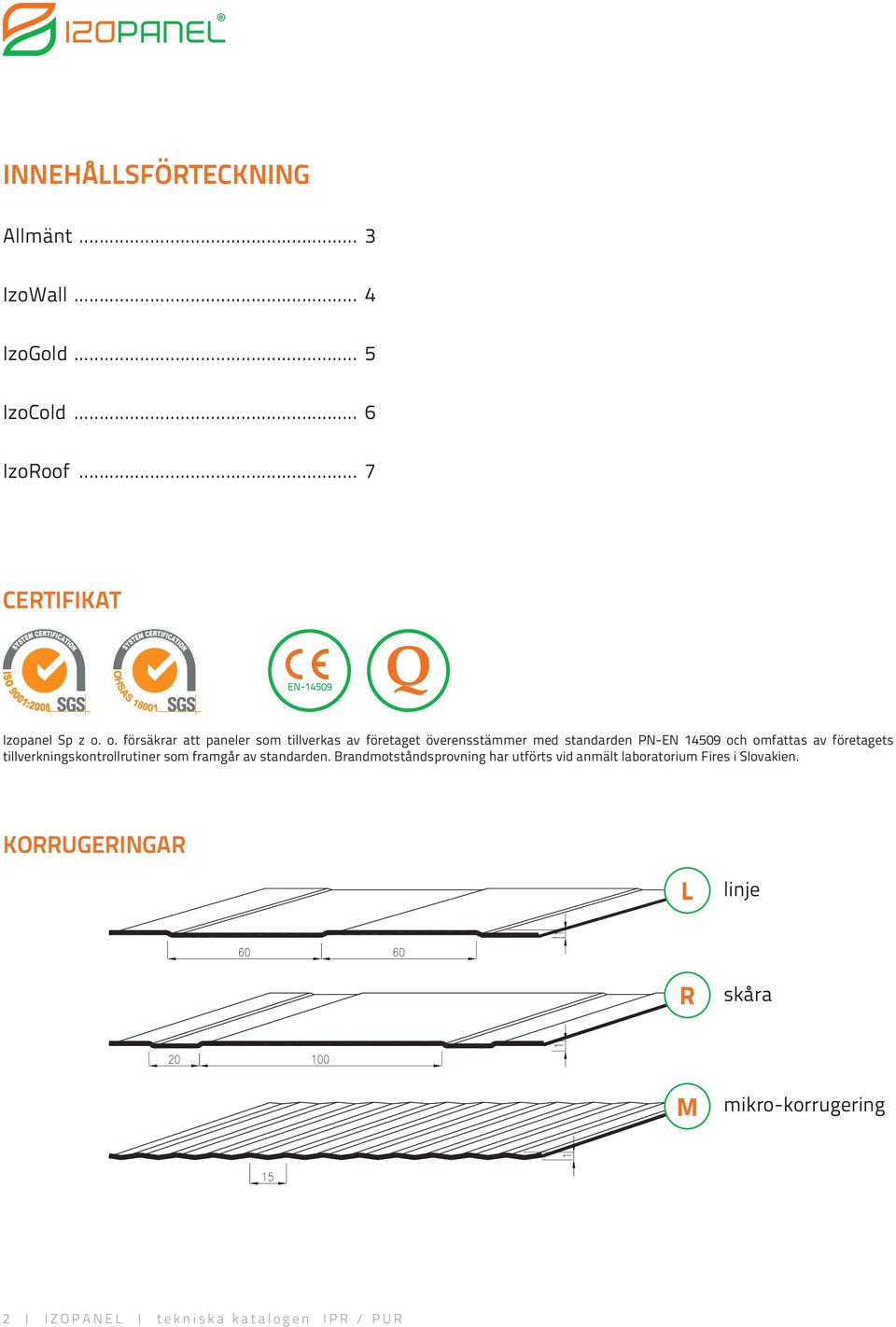

2 Innehållsförteckning Allmänt... 3 IzoWall... 4 IzoGold... 5 IzoCold... 6 IzoRoof... 7 CERTIFIKAT 8 Izopanel Sp z o. o. försäkrar att paneler som tillverkas av företaget överensstämmer med standarden PN-EN och omfattas av företagets tillverkningskontrollrutiner som framgår av standarden. Brandmotståndsprovning har utförts vid anmält laboratorium Fires i Slovakien. KORRUGERINGAR L linje R skåra M mikro-korrugering 2 I z o p a n e l t e k n i s k a k a t a l o g e n i P R / P U R

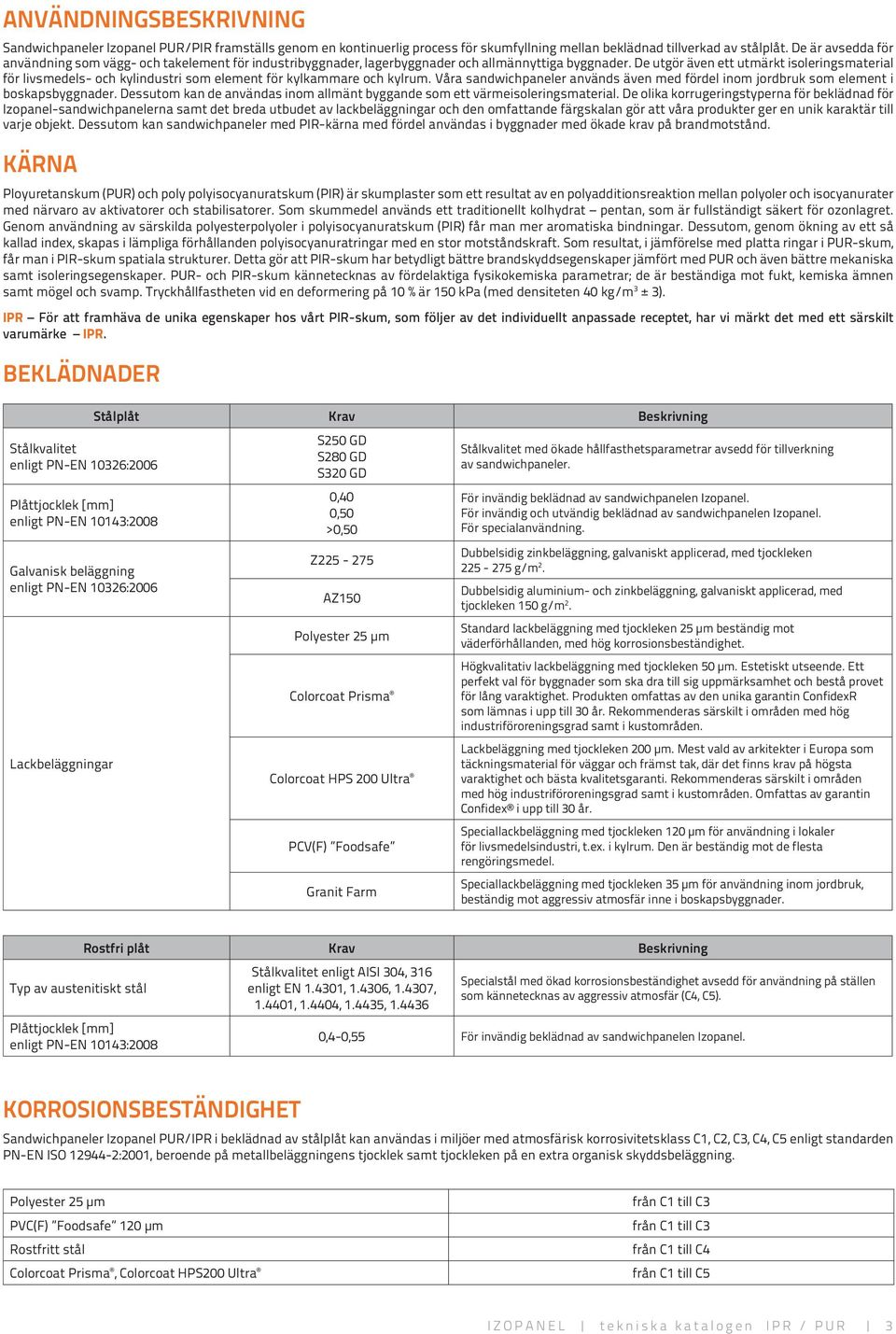

3 ANVÄNDNINGSBESKRIVNING Sandwichpaneler Izopanel PUR/PIR framställs genom en kontinuerlig process för skumfyllning mellan beklädnad tillverkad av stålplåt. De är avsedda för användning som vägg- och takelement för industribyggnader, lagerbyggnader och allmännyttiga byggnader. De utgör även ett utmärkt isoleringsmaterial för livsmedels- och kylindustri som element för kylkammare och kylrum. Våra sandwichpaneler används även med fördel inom jordbruk som element i boskapsbyggnader. Dessutom kan de användas inom allmänt byggande som ett värmeisoleringsmaterial. De olika korrugeringstyperna för beklädnad för Izopanel-sandwichpanelerna samt det breda utbudet av lackbeläggningar och den omfattande färgskalan gör att våra produkter ger en unik karaktär till varje objekt. Dessutom kan sandwichpaneler med PIR-kärna med fördel användas i byggnader med ökade krav på brandmotstånd. KÄRNA Ployuretanskum (PUR) och poly polyisocyanuratskum (PIR) är skumplaster som ett resultat av en polyadditionsreaktion mellan polyoler och isocyanurater med närvaro av aktivatorer och stabilisatorer. Som skummedel används ett traditionellt kolhydrat pentan, som är fullständigt säkert för ozonlagret. Genom användning av särskilda polyesterpolyoler i polyisocyanuratskum (PIR) får man mer aromatiska bindningar. Dessutom, genom ökning av ett så kallad index, skapas i lämpliga förhållanden polyisocyanuratringar med en stor motståndskraft. Som resultat, i jämförelse med platta ringar i PUR-skum, får man i PIR-skum spatiala strukturer. Detta gör att PIR-skum har betydligt bättre brandskyddsegenskaper jämfört med PUR och även bättre mekaniska samt isoleringsegenskaper. PUR- och PIR-skum kännetecknas av fördelaktiga fysikokemiska parametrar; de är beständiga mot fukt, kemiska ämnen samt mögel och svamp. Tryckhållfastheten vid en deformering på 10 % är 150 kpa (med densiteten 40 kg/m 3 ± 3). IPR För att framhäva de unika egenskaper hos vårt PIR-skum, som följer av det individuellt anpassade receptet, har vi märkt det med ett särskilt varumärke IPR. BEKLÄDNADER Stålkvalitet enligt PN-EN 10326:2006 Plåttjocklek [mm] enligt PN-EN 10143:2008 Galvanisk beläggning enligt PN-EN 10326:2006 Lackbeläggningar Stålplåt Krav Beskrivning S250 GD S280 GD S320 GD 0,40 0,50 >0,50 Z AZ150 Polyester 25 μm Colorcoat Prisma Colorcoat HPS 200 Ultra PCV(F) Foodsafe Granit Farm Stålkvalitet med ökade hållfasthetsparametrar avsedd för tillverkning av sandwichpaneler. För invändig beklädnad av sandwichpanelen Izopanel. För invändig och utvändig beklädnad av sandwichpanelen Izopanel. För specialanvändning. Dubbelsidig zinkbeläggning, galvaniskt applicerad, med tjockleken g/m 2. Dubbelsidig aluminium- och zinkbeläggning, galvaniskt applicerad, med tjockleken 150 g/m 2. Standard lackbeläggning med tjockleken 25 μm beständig mot väderförhållanden, med hög korrosionsbeständighet. Högkvalitativ lackbeläggning med tjockleken 50 μm. Estetiskt utseende. Ett perfekt val för byggnader som ska dra till sig uppmärksamhet och bestå provet för lång varaktighet. Produkten omfattas av den unika garantin ConfidexR som lämnas i upp till 30 år. Rekommenderas särskilt i områden med hög industriföroreningsgrad samt i kustområden. Lackbeläggning med tjockleken 200 μm. Mest vald av arkitekter i Europa som täckningsmaterial för väggar och främst tak, där det finns krav på högsta varaktighet och bästa kvalitetsgaranti. Rekommenderas särskilt i områden med hög industriföroreningsgrad samt i kustområden. Omfattas av garantin Confidex i upp till 30 år. Speciallackbeläggning med tjockleken 120 μm för användning i lokaler för livsmedelsindustri, t.ex. i kylrum. Den är beständig mot de flesta rengöringsmedel. Speciallackbeläggning med tjockleken 35 μm för användning inom jordbruk, beständig mot aggressiv atmosfär inne i boskapsbyggnader. Typ av austenitiskt stål Rostfri plåt Krav Beskrivning Plåttjocklek [mm] enligt PN-EN 10143:2008 Stålkvalitet enligt AISI 304, 316 enligt EN , , , , , , Specialstål med ökad korrosionsbeständighet avsedd för användning på ställen som kännetecknas av aggressiv atmosfär (C4, C5). 0,4-0,55 För invändig beklädnad av sandwichpanelen Izopanel. KORROSIONSBESTÄNDIGHET Sandwichpaneler Izopanel PUR/IPR i beklädnad av stålplåt kan användas i miljöer med atmosfärisk korrosivitetsklass C1, C2, C3, C4, C5 enligt standarden PN-EN ISO :2001, beroende på metallbeläggningens tjocklek samt tjockleken på en extra organisk skyddsbeläggning. Polyester 25 μm PVC(F) Foodsafe 120 μm Rostfritt stål Colorcoat Prisma, Colorcoat HPS200 Ultra från C1 till C3 från C1 till C3 från C1 till C4 från C1 till C5 I z o p a n e l t e k n i s k a k a t a l o g e n I P R / P U R 3

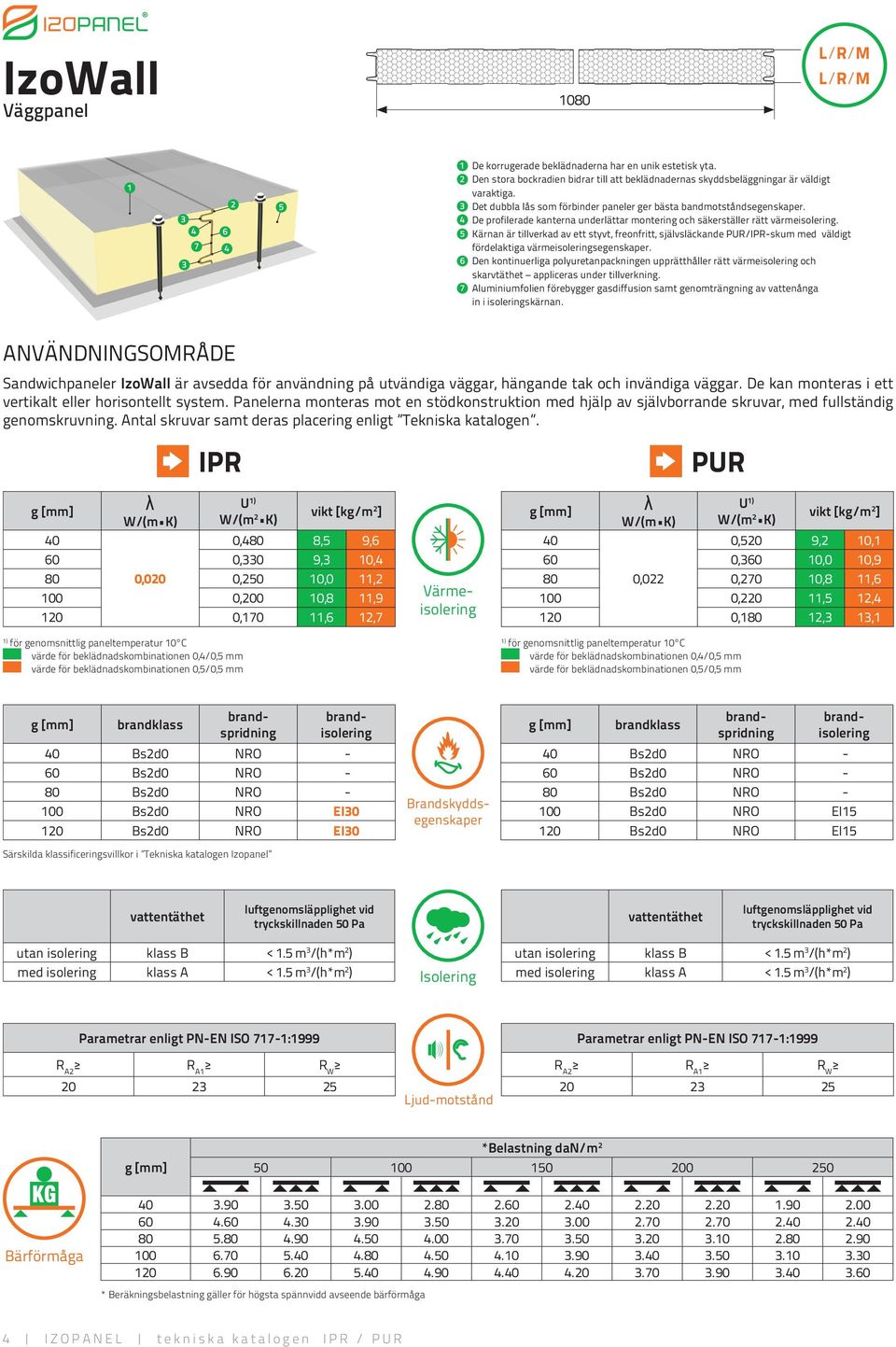

4 IzoWall Väggpanel De korrugerade beklädnaderna har en unik estetisk yta. 2. Den stora bockradien bidrar till att beklädnadernas skyddsbeläggningar är väldigt varaktiga. 3. Det dubbla lås som förbinder paneler ger bästa bandmotståndsegenskaper. 4. De profilerade kanterna underlättar montering och säkerställer rätt värmeisolering. 5. Kärnan är tillverkad av ett styvt, freonfritt, självsläckande PUR/IPR-skum med väldigt fördelaktiga värmeisoleringsegenskaper. 6. Den kontinuerliga polyuretanpackningen upprätthåller rätt värmeisolering och skarvtäthet appliceras under tillverkning. 7. Aluminiumfolien förebygger gasdiffusion samt genomträngning av vattenånga in i isoleringskärnan. ANVÄNDNINGSOMRÅDE Sandwichpaneler IzoWall är avsedda för användning på utvändiga väggar, hängande tak och invändiga väggar. De kan monteras i ett vertikalt eller horisontellt system. Panelerna monteras mot en stödkonstruktion med hjälp av självborrande skruvar, med fullständig genomskruvning. Antal skruvar samt deras placering enligt Tekniska katalogen. IPR 0,480 8,5 9, ,330 9,3 10,4 80 0,020 0,250 10,0 11, ,200 10,8 11, ,170 11,6 12,7 PUR 0,520 9,2 10, ,360 10,0 10,9 80 0,022 0,270 10,8 11, ,220 11,5 12, ,180 12,3 13,1 40 Bs2d0 NRO - 60 Bs2d0 NRO - 80 Bs2d0 NRO Bs2d0 NRO EI Bs2d0 NRO EI30 Särskilda klassificeringsvillkor i Tekniska katalogen Izopanel Brandskyddsegenskaper Värmeisolering 40 Bs2d0 NRO - 60 Bs2d0 NRO - 80 Bs2d0 NRO Bs2d0 NRO EI Bs2d0 NRO EI15 Isolering Ljud-motstånd *Belastning dan/m Bärförmåga * Beräkningsbelastning gäller för högsta spännvidd avseende bärförmåga 4 I z o p a n e l t e k n i s k a k a t a l o g e n I p R / p U R

5 IzoGold Väggpanel med dold infästning De korrugerade beklädnaderna har en unik estetisk yta. 2. Den dolda fästkopplingen gör att fasaden ser enhetlig ut. 3. Den stora bockradien bidrar till att beklädnadernas skyddsbeläggningar är väldigt varaktiga. 4. Det dubbla lås som förbinder paneler ger bästa bandmotståndsegenskaper. 5. De profilerade kanterna underlättar montering och säkerställer rätt värmeisolering. 6. Den kontinuerliga polyuretanpackningen upprätthåller rätt värmeisolering och skarvtäthet appliceras under tillverkning. 7. Aluminiumfolien förebygger gasdiffusion samt genomträngning av vattenånga in i isoleringskärnan. 8. Kärnan är tillverkad av ett styvt, freonfritt, självsläckande PUR/IPR-skum med väldigt fördelaktiga värmeisoleringsegenskaper. ANVÄNDNINGSOMRÅDE Sandwichpaneler IzoGold är avsedda för användning på utvändiga väggar, hängande tak och invändiga väggar. De kan monteras i ett vertikalt eller horisontellt system. Panelerna monteras mot en stödkonstruktion med hjälp av självborrande skruvar, med fullständig genomskruvning. Antal skruvar samt deras placering enligt Tekniska katalogen. IPR 0,365 9,6 10, ,265 10,4 11,5 0, ,210 11,1 12, ,175 11,9 13,0 PUR 0,360 10,3 11, ,270 11,0 11,9 0, ,220 11,8 12, ,180 12,5 13,4 60 Bs2d0 NRO - 80 Bs2d0 NRO Bs2d0 NRO Bs2d0 NRO - Särskilda klassificeringsvillkor i Tekniska katalogen Izopanel Värmeisolering Brandskyddsegenskaper 60 Bs2d0 NRO - 80 Bs2d0 NRO Bs2d0 NRO EI Bs2d0 NRO EI15 Isolering Ljud-motstånd *Belastning dan/m Bärförmåga * Beräkningsbelastning gäller för högsta spännvidd avseende bärförmåga I z o p a n e l t e k n i s k a k a t a l o g e n I p R / p U R 5

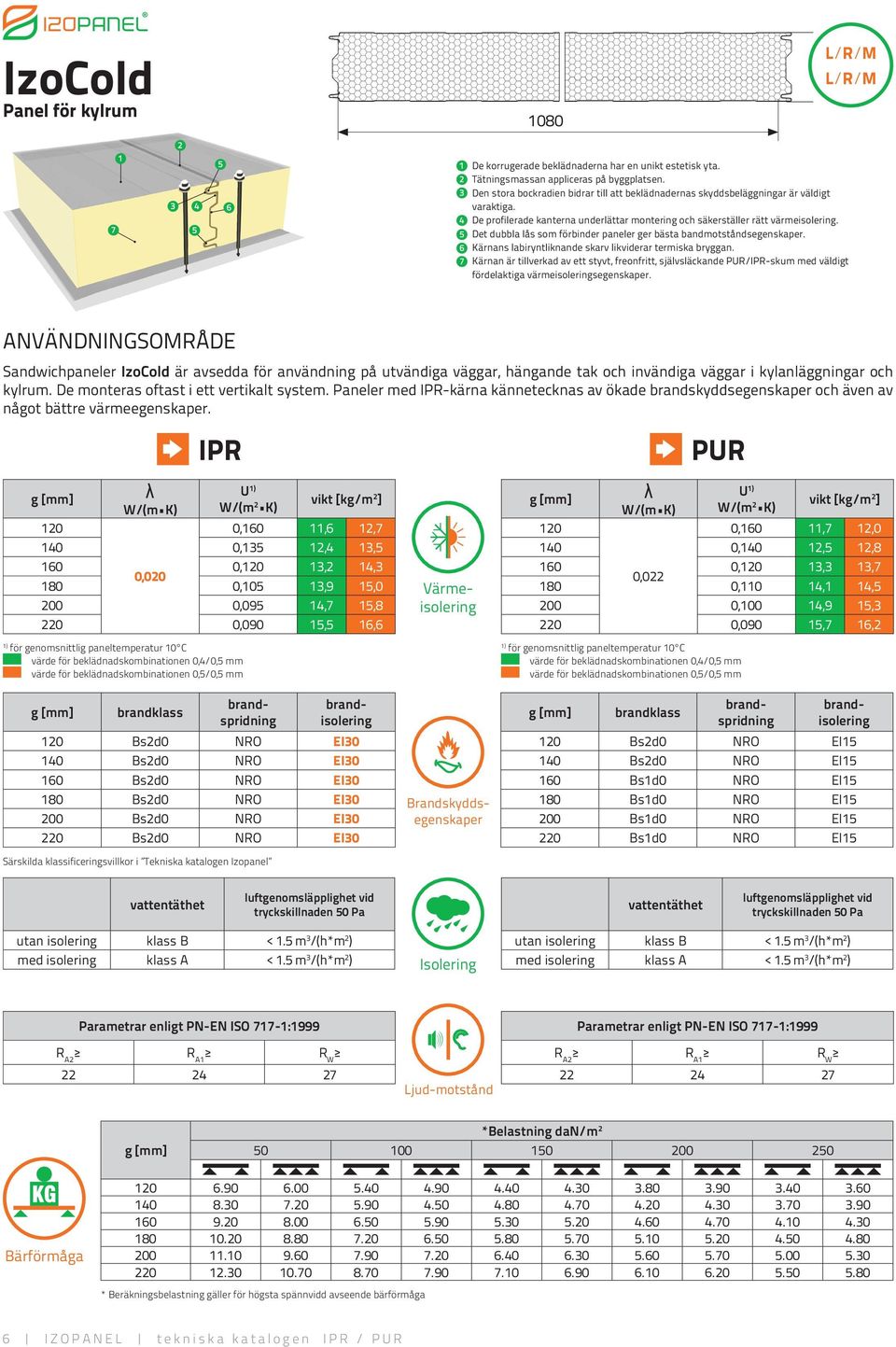

6 IzoCold Panel för kylrum De korrugerade beklädnaderna har en unikt estetisk yta. 2. Tätningsmassan appliceras på byggplatsen. 3. Den stora bockradien bidrar till att beklädnadernas skyddsbeläggningar är väldigt varaktiga. 4. De profilerade kanterna underlättar montering och säkerställer rätt värmeisolering. 5. Det dubbla lås som förbinder paneler ger bästa bandmotståndsegenskaper. 6. Kärnans labiryntliknande skarv likviderar termiska bryggan. 7. Kärnan är tillverkad av ett styvt, freonfritt, självsläckande PUR/IPR-skum med väldigt fördelaktiga värmeisoleringsegenskaper. ANVÄNDNINGSOMRÅDE Sandwichpaneler IzoCold är avsedda för användning på utvändiga väggar, hängande tak och invändiga väggar i kylanläggningar och kylrum. De monteras oftast i ett vertikalt system. Paneler med IPR-kärna kännetecknas av ökade brandskyddsegenskaper och även av något bättre värmeegenskaper. IPR 0,160 11,6 12, ,135 12,4 13, ,120 13,2 14,3 0, ,105 13,9 15, ,095 14,7 15, ,090 15,5 16,6 PUR 0,160 11,7 12, ,140 12,5 12, ,120 13,3 13,7 0, ,110 14,1 14, ,100 14,9 15, ,090 15,7 16,2 120 Bs2d0 NRO EI Bs2d0 NRO EI Bs2d0 NRO EI Bs2d0 NRO EI Bs2d0 NRO EI Bs2d0 NRO EI30 Särskilda klassificeringsvillkor i Tekniska katalogen Izopanel Värmeisolering Brandskyddsegenskaper 120 Bs2d0 NRO EI Bs2d0 NRO EI Bs1d0 NRO EI Bs1d0 NRO EI Bs1d0 NRO EI Bs1d0 NRO EI15 Isolering Ljud-motstånd *Belastning dan/m Bärförmåga * Beräkningsbelastning gäller för högsta spännvidd avseende bärförmåga 6 I z o p a n e l t e k n i s k a k a t a l o g e n I p R / p U R

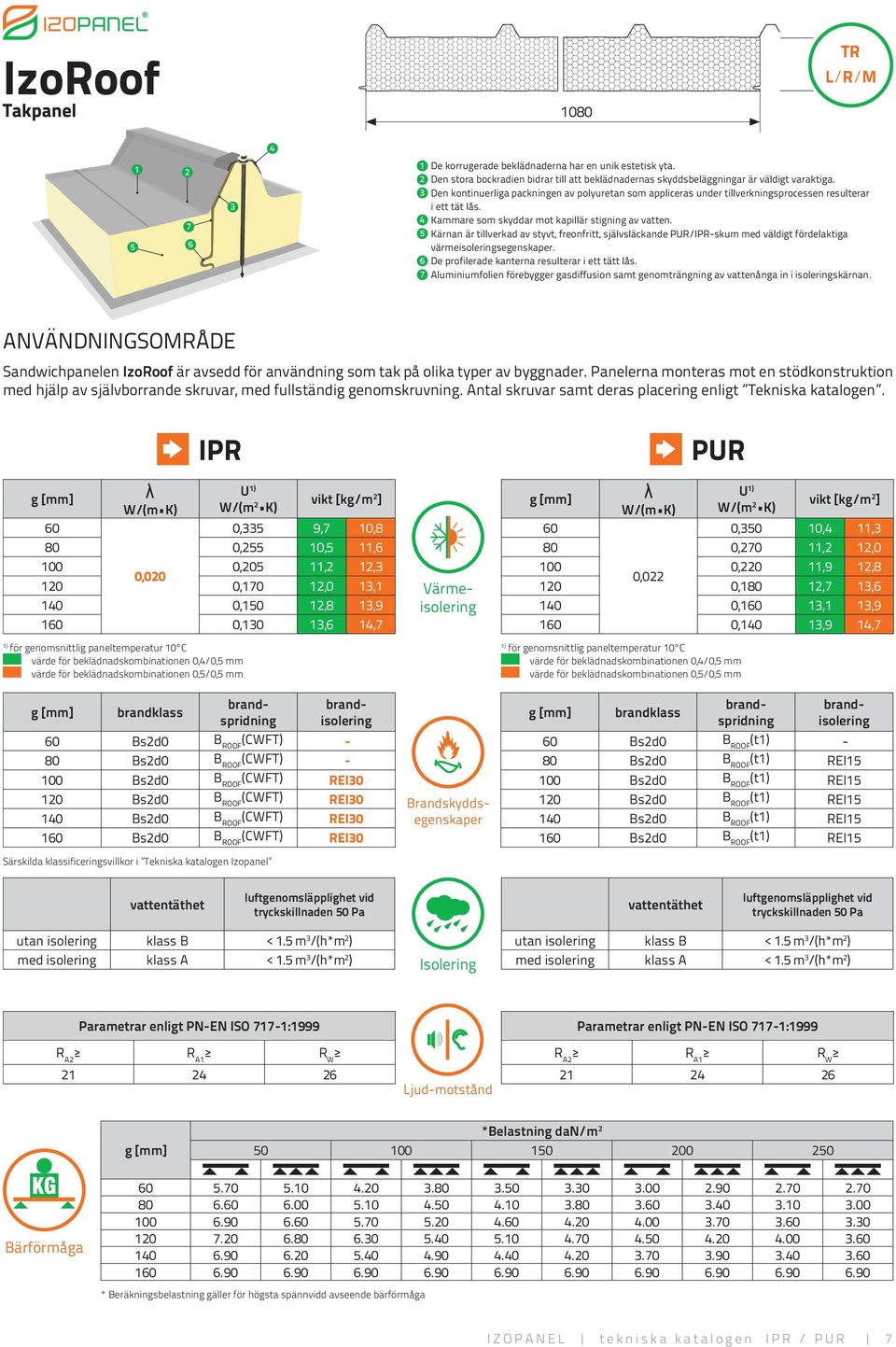

7 IzoRoof Takpanel 1080 TR 1. De korrugerade beklädnaderna har en unik estetisk yta. 2. Den stora bockradien bidrar till att beklädnadernas skyddsbeläggningar är väldigt varaktiga. 3. Den kontinuerliga packningen av polyuretan som appliceras under tillverkningsprocessen resulterar i ett tät lås. 4. Kammare som skyddar mot kapillär stigning av vatten. 5. Kärnan är tillverkad av styvt, freonfritt, självsläckande PUR/IPR-skum med väldigt fördelaktiga värmeisoleringsegenskaper. 6. De profilerade kanterna resulterar i ett tätt lås. 7. Aluminiumfolien förebygger gasdiffusion samt genomträngning av vattenånga in i isoleringskärnan. ANVÄNDNINGSOMRÅDE Sandwichpanelen IzoRoof är avsedd för användning som tak på olika typer av byggnader. Panelerna monteras mot en stödkonstruktion med hjälp av självborrande skruvar, med fullständig genomskruvning. Antal skruvar samt deras placering enligt Tekniska katalogen. IPR 60 0,335 9,7 10,8 80 0,255 10,5 11, ,205 11,2 12,3 0, ,170 12,0 13, ,150 12,8 13, ,130 13,6 14,7 60 Bs2d0 B ROOF (CWFT) - 80 Bs2d0 B ROOF (CWFT) Bs2d0 B ROOF (CWFT) REI Bs2d0 B ROOF (CWFT) REI Bs2d0 B ROOF (CWFT) REI Bs2d0 B ROOF (CWFT) REI30 Särskilda klassificeringsvillkor i Tekniska katalogen Izopanel Värmeisolering Brandskyddsegenskaper PUR 60 0,350 10,4 11,3 80 0,270 11,2 12, ,220 11,9 12,8 0, ,180 12,7 13, ,160 13,1 13, ,140 13,9 14,7 60 Bs2d0 B ROOF (t - 80 Bs2d0 B ROOF (t REI Bs2d0 B ROOF (t REI Bs2d0 B ROOF (t REI Bs2d0 B ROOF (t REI Bs2d0 B ROOF (t REI15 Isolering Ljud-motstånd *Belastning dan/m Bärförmåga * Beräkningsbelastning gäller för högsta spännvidd avseende bärförmåga I z o p a n e l t e k n i s k a k a t a l o g e n I p R / p U R 7
