1 Universal Haksystem Monteringsanvisning och Skötselinstruktioner Modell 8030

2 Universal Haksystem 8030 Antal Artikel nr. Beskrivning 1 B152 Bordsfäste 1 Fäste för vertikal arm 1 R302 Vertikal arm 1 Koppling för rörliga armar 2 B152 R Montera bordsfäste och fäste för vertikal arm (B152+) 1. Placera bordsfästet (B152) runt tillbehörsskenan på operationsbordet och skruva fast det genom att dra åt med veven högst upp på fästet. Veven kan sedan fällas upp och placeras i bordsfästets överdel. 2. Trä på fästet för vertikala armen () över bordsfästet (B152) och skruva fast. Var noga med att trä på sidan med det runda urtaget. Lämna det andra urtaget uppskruvat. Fäste för vertikal arm B152 Bordsfäste B152 Bordsfäste Fäste för vertikal arm

Placera bordsfästet (B152) runt tillbehörsskenan på operationsbordet och skruva fast det genom att dra åt med veven högst upp på fästet.

3 2. Montera operationsramen (R302+) 1. Sätt på koppling för rörliga armar () på vertikal arm (R302). Fixera med snabbkopplingen. 2. Sätt i hakarmarna () med kulan i kopplingen () genom att trycka in kulan i leden. Fixera med snabbkopplingarna. Se detalj bild. R302 Vertikal arm Koppling för rörliga armar 3. Montera operationsramen med hakarmar (R302+) på bordsfästet (B152+) 1. Trä in vertikala armen på operationsramen i det sexkantiga urtaget i fästet för vertikala armen (). 2. Justera till önskad höjd, armvinkel och längd, lås positionen. Fäste för vertikal arm

R302 Vertikal arm Koppling för rörliga armar 3. Montera operationsramen med hakarmar (R302+) på bordsfästet (B152+) 1.

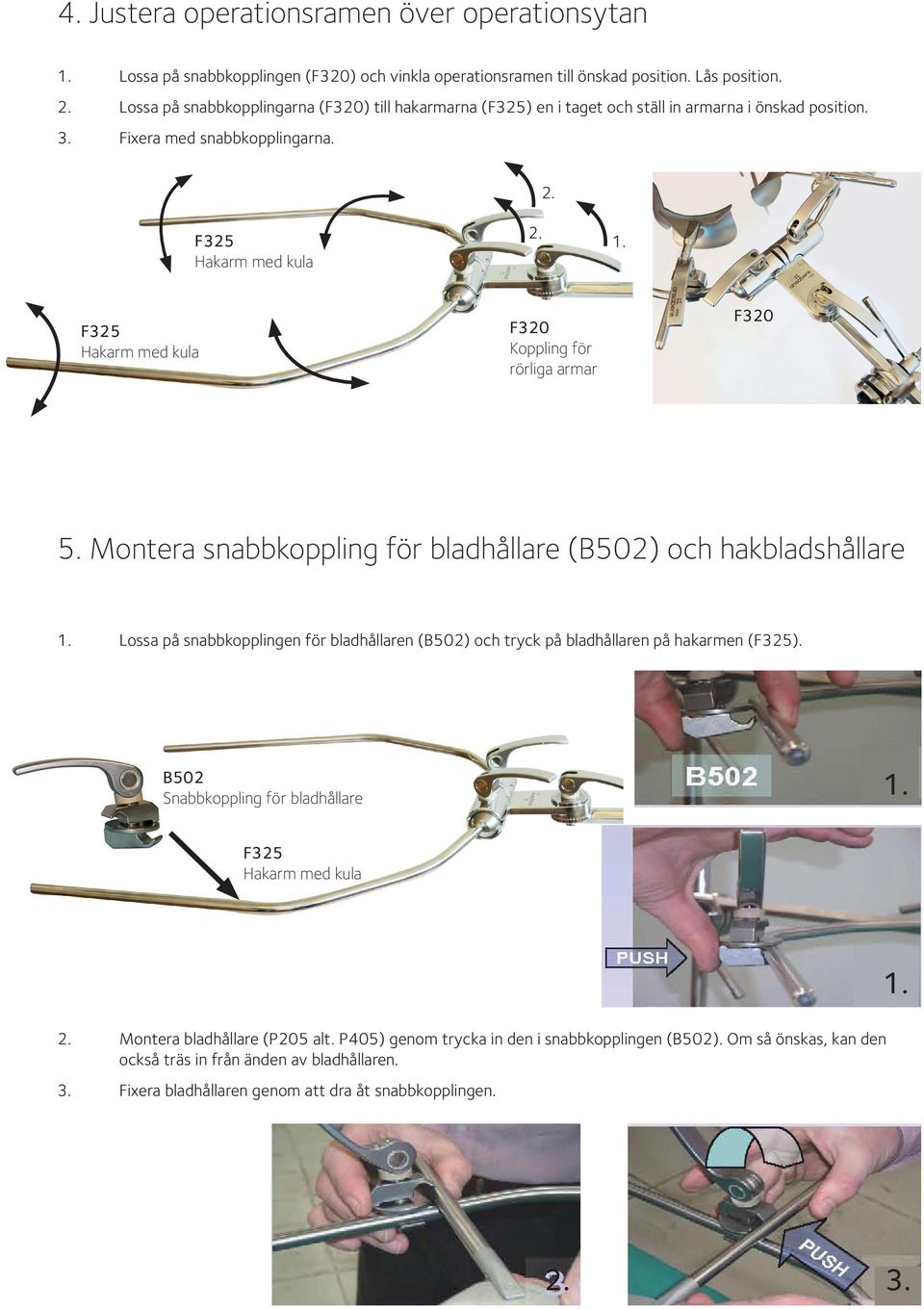

4 4. Justera operationsramen över operationsytan 1. Lossa på snabbkopplingen () och vinkla operationsramen till önskad position. Lås position. 2. Lossa på snabbkopplingarna () till hakarmarna () en i taget och ställ in armarna i önskad position. 3. Fixera med snabbkopplingarna Koppling för rörliga armar 5. Montera snabbkoppling för bladhållare (B502) och hakbladshållare 1. Lossa på snabbkopplingen för bladhållaren (B502) och tryck på bladhållaren på hakarmen (). B502 Snabbkoppling för bladhållare Montera bladhållare (P205 alt. P405) genom trycka in den i snabbkopplingen (B502). Om så önskas, kan den också träs in från änden av bladhållaren. 3. Fixera bladhållaren genom att dra åt snabbkopplingen

Montera snabbkoppling för bladhållare (B502) och hakbladshållare 1. Lossa på snabbkopplingen för bladhållaren (B502) och tryck på bladhållaren på hakarmen ().

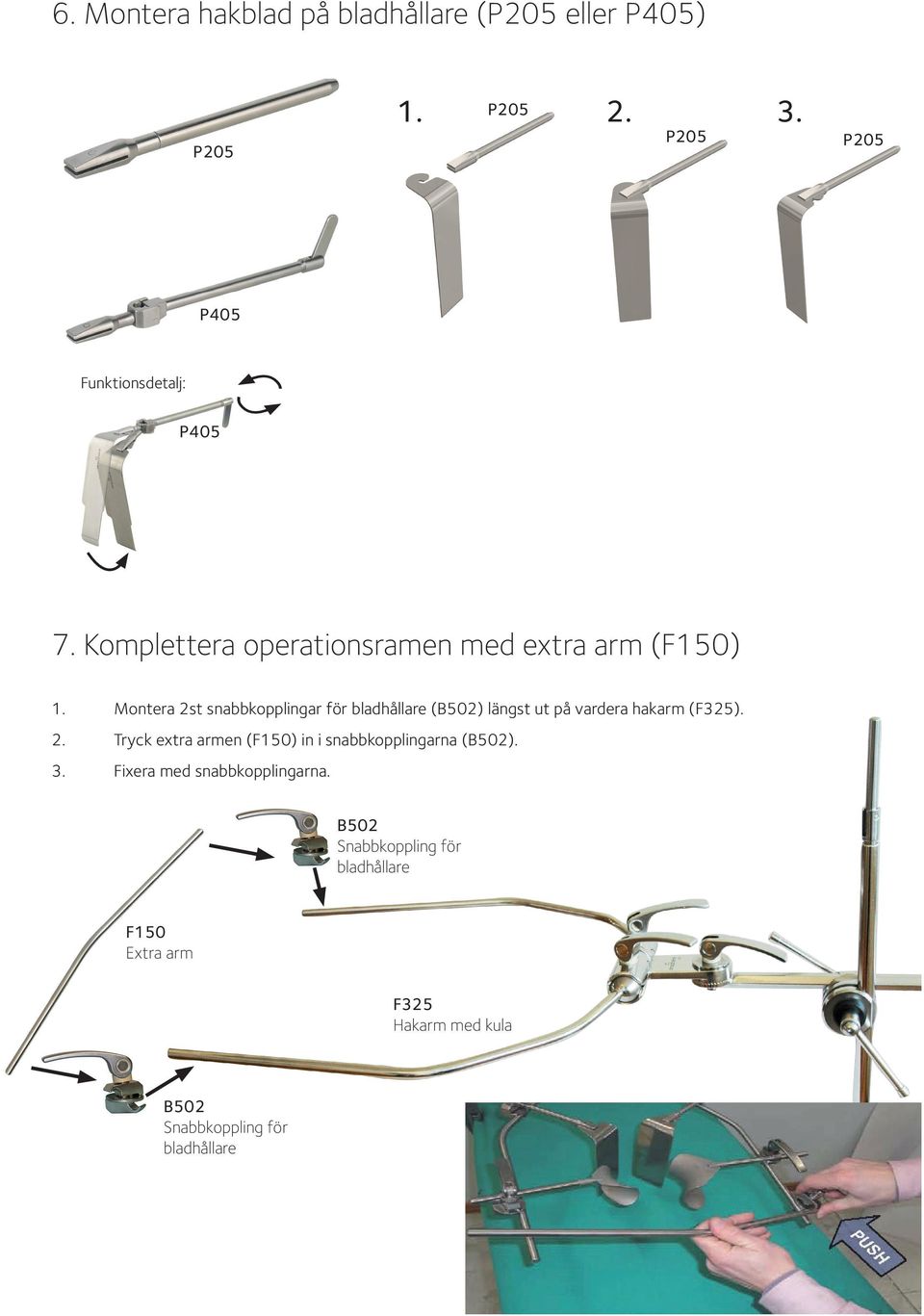

5 6. Montera hakblad på bladhållare (P205 eller P405) P P P205 P205 P405 Funktionsdetalj: P Komplettera operationsramen med extra arm (F150) 1. Montera 2st snabbkopplingar för bladhållare (B502) längst ut på vardera hakarm (). 2. Tryck extra armen (F150) in i snabbkopplingarna (B502). 3. Fixera med snabbkopplingarna. B502 Snabbkoppling för bladhållare F150 Extra arm B502 Snabbkoppling för bladhållare

Montera 2st snabbkopplingar för bladhållare (B502) längst ut på vardera hakarm (). 2. Tryck extra armen (F150) in i snabbkopplingarna (B502).

6 ANVISNINGAR FÖR RENGÖRING, STERILISERING OCH SKÖTSEL Universal Haksystem 8030 Sterilisering Alla delar i haksystemet måste alltid steriliseras före användning, även före första användningstillfället då de levereras icke-sterila. Delarna kan autoklaveras i upp till 135º ånga under 7 minuter. För en effektiv sterilisering är det nödvändigt med en grundlig och korrekt rengöring samt korrekt underhåll. Rengöring och Desinfektion Alla delar måste rengöras omedelbart efter användning. Delar som kan tas isär måste rengöras isärtagna för att säkerställa att alla föroreningar försvinner. Stille-Ansabere haksystem är tillverkat av AISI 304 samt AISI 316 rostfritt austenitiskt stål, vilket har god mostståndskraft mot korrosion och steriliseringsprocessen, samt lättrengjorda egenskaper. Följ noga tillverkarens rekommendationer avseende rengörings- och desinfektionslösningar. Var extra noga med spädningsförhållanden och exponeringstid. För manuell rengöring rekommenderas mjuka tandborstar. Undvik att använda metallborstar. Efter rengöring skall alla delar sköljas i destillerat vatten, samt omedelbart efter detta torkas noggrant.

För en effektiv sterilisering är det nödvändigt med en grundlig och korrekt rengöring samt korrekt underhåll. Rengöring och Desinfektion Alla delar måste rengöras omedelbart efter användning.

7 Användningsinstruktioner Haksystemet skall endast användas för sitt avsedda ändamål. Haksystemet är en återanvändningsbar medicinteknisk produkt, som är avsedd att installeras och användas av medicinskt kvalificerad personal (kirurger och operationssköterskor) i medicinsk miljö, så som operationsrum och liknande. Använd med försiktighet. Undvik att tappa delar i golvet samt förvaring på osäkra platser. Blod och salinlösning är korrosivt och kan skada det rostfria stålet. Därför måste samtliga delar av systemet rengöras omedelbart efter användning. Förvara, sterilisera och transportera systemet på ett varsamt sätt. De tyngsta delarna skall förvaras under de lättare och mer ömtåliga för att undvika skador. Under sterilisering bör konkava delar placeras upp och ner för att undvika att vatten samlas inuti dessa. Stille-Ansabere haksystem har en 5-års garanti, räknat från leveransdatum, avseende fel i material och tillverkning. Garantin gäller inte i de fall som dessa instruktioner ej följs eller om systemet har använts tillsammans med delar av annat fabrikat.

som operationsrum och liknande. Använd med försiktighet. Undvik att tappa delar i golvet samt förvaring på osäkra platser. Blod och salinlösning är korrosivt och kan skada det rostfria stålet.

8 Tillverkad av: Stille AB Gustav III:s Boulevard 42 SE Solna, Sweden Tel: Fax: info@stille.se Ansabere Surgical, S.L Carretera de Artica Pamplona (Navarra) España Phone: Fax: ansabere@ansaberesurgical.com Art. no: 950-U236-SE Stille. All rights reserved.
