1 COMBISAFE 3230 Hisschaktsgrind BRUKSANVISNING

2 Innehållsförteckning Allmänt...3 Säkerhetsföreskrifter...4 Kontrollera alltid produkter och utrustning innan användande...4 Kombinera ej produkter...4 Använd alltid personlig fallskyddsutrustning...4 Besiktning efter fall...4 Tänk på...5 Teknisk data Hisschaktsgrind Hisschaktsgrind lås Räckesnät stål 1,3 m...7 Ingående delar...8 Hisschaktsgrind...8 Hisschaktsgrind lås...9 Montage...9 Inställning av grind...9 Hålbild...11 Montering av Räckesnät stål...12 Alternativ...13 Montering av Hisschaktsgrind lås...13 Distanser och stöd...14 Höjning av Räckesnätet...15 Kontroll...15 Checklista för monterad Hisschaktsgrind...15 Demontering...16 Underhåll...16 Säkerhetskontroll...16 Renovering...16 Kassation...17 Förvaring...17 Combisafe International AB UI Tekniska ändringar förbehålles

3 Allmänt Combisafe Hisschaktsgrind används som en självstängande grind vid t ex hisschaktsöppningar, liftar mm. Den löser ett problem som funnits på arbetsplatser. Traditionellt har man byggt ett räcke som måste plockas bort för åtkomst och sedan är det lätt att glömma att sätta tillbaka skyddet. Hisschaktsgrinden består av ett gångjärn som kan monteras på olika sätt. På gångjärnet monteras 3200/3202 i lämplig längd för att skapa en komplett grind. Räckesnätet har en inbyggd fotlist som är 27 cm hög. Hisschaktsgrinden monteras enkelt med två stycken skruvar i väggen. Grinden kan monteras på höger eller vänster sida samt utanpå vägg eller i smygen. Hisschaktsgrinden kan även monteras mot ställningsrör med vridbara kopplingar.

4 Säkerhetsföreskrifter Kontrollera alltid produkter och utrustning innan användande Kontrollera alla ingående delar till Hisschaktsgrinden innan det skall monteras. Använd aldrig skadat eller rostangripet material som kan inverka på säkerheten. Kombinera ej produkter Grindar som är monterade, kombinerade eller sammankopplade med andra produkter än COMBISAFE rekommenderas ej. Combisafe produktansvar gäller endast kombinationer med korrekt monterade COMBISAFE-produkter. Använd alltid personlig fallskyddsutrustning Vid montage och demontage skall alltid personlig fallskyddsutrustning användas om det föreligger risk för fall. Detta gäller även vid arbete från t ex skylift. Besiktning efter fall Om ett skyddsräcke utsätts för (hög) belastning, som t ex efter ett fall, skall räcket kontrolleras av en kompetent person. Kontakta Combisafe vid osäkerhet.

5 Tänk på Planera fallskydd på ett tidigt stadium, det tjänar alla på. Använd bara säkerhetskontrollerade skyddsprodukter. Spärra av nedanför och runt montageplatsen i samband med montaget så att obehöriga inte kommer till skada om man t ex tappar material eller verktyg. Använd verktyg som är avsedda för den typ av arbete som skall utföras. Dra åt skruvar väl och kontrollera att sprintar låser. Håll gängor rena och smorda. Håll ordning runt montageplatsen. En säker arbetsplats är en trivsam arbetsplats. Många fallolyckor sker från låga höjder.

6 Teknisk data 3230 Hisschaktsgrind Vikt: 7,7 kg Ytbehandling: Varmförzinkad Hisschaktsgrinden fungerar som gångjärnet och kombineras med Räckesnät stål 3200/3202. Den kan monteras på olika sätt, se Montage Hisschaktsgrind lås

7 Vikt: 0,5 kg Ytbehandling: Varmförzinkad / Elförzinkad Låset används om man t ex vill låsa grinden så att man inte kan öppna den oavsiktligt Räckesnät stål 1,3 m Vikt: 12 kg Ytbehandling: Fosfaterad / Pulverlackerad Röd Detta nät har en längd på 1,3 m och passar då till öppningar som är max 1,3 m. Undantag finns förstås beroende på hur man monterar gångjärnet. För andra mått anpassar men helt enkelt ett nät till lämplig dimension.

8 Ingående delar Hisschaktsgrind Pos. Antal Art Nr Benämning Kropp Övre gångjärn Nedre gångjärn Bockad mutterbricka Slät mutterbricka Skruv Bricka Kullager Lågmutter Skruv till mutterbrickor Karbinhake Plasthylsa 150 mm Plasthylsa 220 mm Vajer

9 Vajerlås Hisschaktsgrind lås Pos. Antal Art Nr Benämning Enkelsprint lång Låsbygel Vajer Vajerlås Montage Inställning av grind Grinden kan monteras vänsterhängd eller högerhängd. Den kan monteras på väggytan eller i smygen. För att justera detta flyttar man skruv, bricka, kullager och mutter till lämplig placering.

10 Beroende på placering av grinden så väljs placering av kullager enligt ovan. Se förklaring till olika positioner nedan. Montera i vald position genom att först trä in skruven i utvalt hål inifrån röret, sätt sedan på bricka, kullager och lås dem med muttern. Se även till att vända mutterbrickorna på övre och nedre fästet åt rätt håll. Brickan skall vara utåt mot hisschaktet och skruvskallen skall vara inåt så man kommer åt den.

11 Hålbild Montering i väggen sker lämpligen med betongskruv eller liknande. Minsta utdragskraft på varje infästning är 2 kn. Borra för infästningarna enligt följande hålbild. *måttet 125 kan göras större för att grinden vid behov ska täcka bättre. Då måste man distansera ut fästplattorna med t ex en 45x95 regel. Vid montage i smygen vill man oftast borra mitt i väggen och måttet blir då mindre än 125mm men detta är som regel en fördel då grinden kommer ut mer. Montera gångjärnet och dra åt skruvarna ordentligt.

12 Montering av Räckesnät stål Längden på Räckesnätet skall vara ungefär lika långt som öppningen Räckesnät 1,3 m lämpar sig således till öppningar som är 1,3 m. Undantag finns förstås beroende på hur man monterar Hisschaktsgrinden. För andra storlekar anpassar man enkelt ett Räckesnät till lagom längd. Ställ nätet på plats, lossa skruven på det övre fästet, vrid mutterplattan så att den kommer igenom Räckesnätet, vrid tillbaka mutterplattan med bocken utåt och justera upp den mot översta tråden i Räckesnätet, dra åt skruven. Lossa skruven på det nedre fästet, vrid mutterplattan så att den kommer igenom Räckesnätet, vrid tillbaka mutterplattan. Lägg två distanser på ca 5 mm under Räckesnätet så att det kommer upp från valvet. Dra åt skruven och ta bort distanserna.

13 Alternativ Det yttre hålet på nedre fästet är en tillvalsmöjlighet. Om man vill använda grinden så att den kan öppnas åt två håll så kan man borra ett hål i fotlisten och sätta en mutterplatta även här för extra stabilitet. Ett alternativt och ofta säkrare sätt att montera Räckesnätet är att ta loss det övre fästet genom att lossa karbinhaken. Montera sedan detta fäste på Räckesnätet först och haka på Räckesnätet med hjälp av det övre fästet på gångjärnet. Se till så att inte plasthylsan lossnar. Tänk på att trycka ut nätet nertill så att det kommer på rätt sida om det nedre fästet. Montera tillbaka karbinhaken. Det nedre fästet monteras sedan som vanligt. Montering av Hisschaktsgrind lås När Räckesnätet har stöd mot väggen är inte låset nödvändigt. Men det är ofta använt för att förhindra onödig trafik och för att man inte ska kunna öppna grinden oavsiktligt. Låset monteras så att man kan fixera den översta tråden i Räckesnätet med sprinten. När Räckesnätet är monterat är det enkelt att placera låset. Mät in låset och montera det med betongskruv eller liknande. Tänk på att om man vill kunna höja grinden senare så skall låset monteras så att Räckesnätets tråd ligger så långt ner som möjligt i låset. Tänk även på kantavstånd för montage i betongen, ofta har betongskruvar mindre kantavstånd än expandrar.

14 Distanser och stöd Ibland kan man vilja placera gångjärnet längre in på väggen så att Räckesnätet täcker bättre eller att man har en vägg man måste passa nätet mot i andra änden. Då måste man distansera ut fästplattorna. Detta görs lämpligen med en 45x95 mm regel eller liknande. Om man vill montera Hisschaktsgrinden på en vägg som är vinkelrät mot öppning så måste man även där sätta en distans för fästplattorna. Om man monterar Hisschaktsgrinden så att Räckesnätets ände kommer mot en vinkelrät vägg så måste man sätta ett stopp. Detta gäller även om man använder sig av låset som fungerar som ett stopp, eftersom Räckesnätet måste stödjas även nedtill.

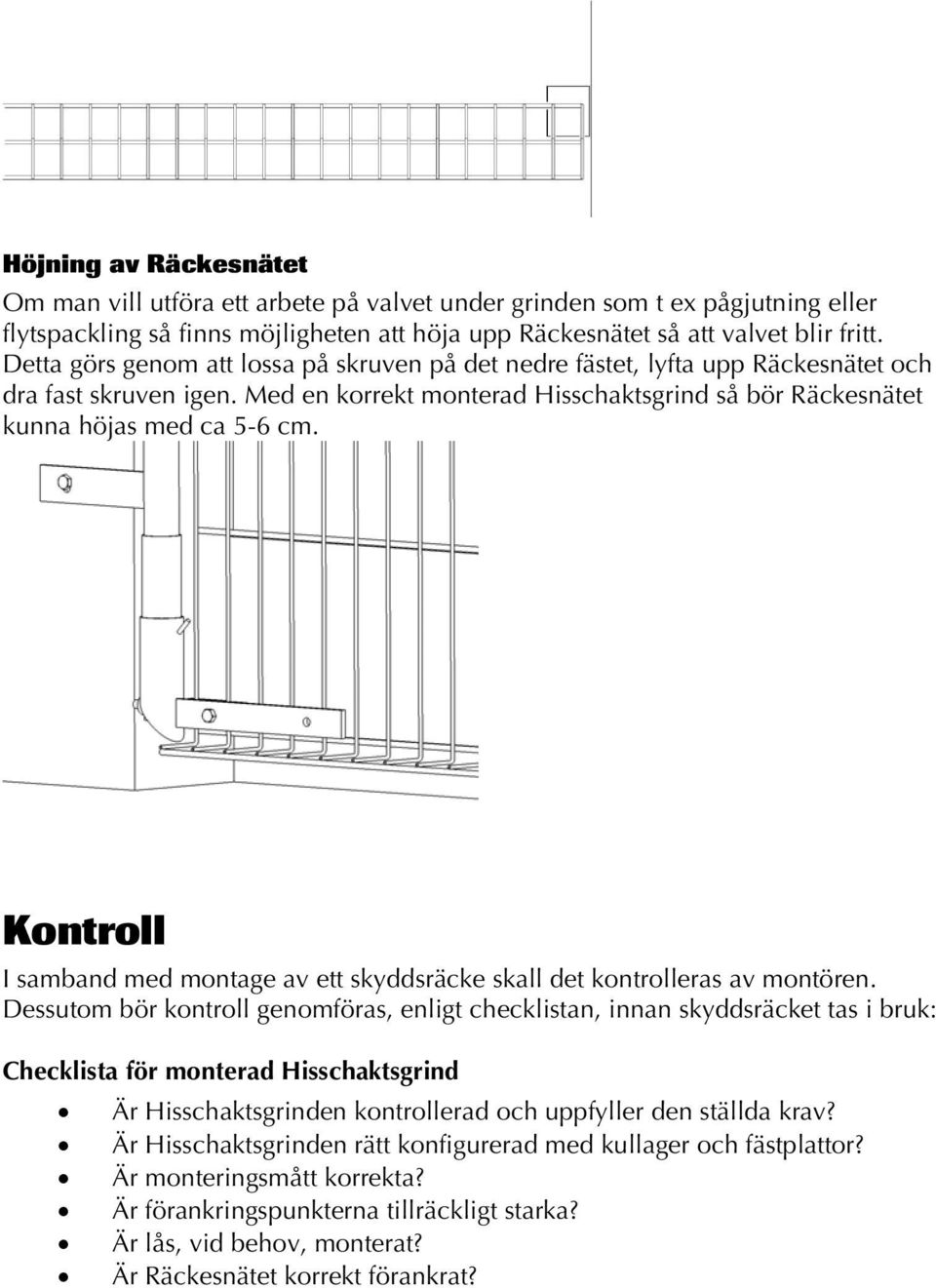

15 Höjning av Räckesnätet Om man vill utföra ett arbete på valvet under grinden som t ex pågjutning eller flytspackling så finns möjligheten att höja upp Räckesnätet så att valvet blir fritt. Detta görs genom att lossa på skruven på det nedre fästet, lyfta upp Räckesnätet och dra fast skruven igen. Med en korrekt monterad Hisschaktsgrind så bör Räckesnätet kunna höjas med ca 5-6 cm. Kontroll I samband med montage av ett skyddsräcke skall det kontrolleras av montören. Dessutom bör kontroll genomföras, enligt checklistan, innan skyddsräcket tas i bruk: Checklista för monterad Hisschaktsgrind Är Hisschaktsgrinden kontrollerad och uppfyller den ställda krav? Är Hisschaktsgrinden rätt konfigurerad med kullager och fästplattor? Är monteringsmått korrekta? Är förankringspunkterna tillräckligt starka? Är lås, vid behov, monterat? Är Räckesnätet korrekt förankrat?

16 Är Räckesnätet monterat på rätt höjd mot valv? Är distanser och stöd vid behov utförda? Öppnar och stänger grinden korrekt? Demontering Vid demontering ska arbetsmomenten göras i omvänd ordning mot hopsättning. Underhåll Säkerhetskontroll Säkerhetskontroll ska ske före användning och utförs efter demontering och innan detaljerna läggs i förråd. Säkerhetskontroll ska utföras av kompetent personal. Combisafe rekommenderar att endast av oss utbildad personal får utföra säkerhetskontrollen. Kontrollera att: inga delar är kapade eller påskarvade inga delar är buckliga eller kraftigt böjda/stukade inga nya borrhål förekommer inga rostangrepp förekommer som kan påverka hållfastheten inga synliga sprickor förekommer i svetsar eller material delarna passar mot varandra. Renovering Vissa reparationer kan utföras på detaljer som blivit utsorterade vid säkerhetskontrollen enligt förutsättningar nedan. Renovering ska utföras av kompetent personal. Combisafe rekommenderar att endast av oss utbildad personal får utföra detta. Renovera enligt följande riktlinjer. Rengör detaljerna. Endast kallbearbetning är tillåtet. Detaljer som efter riktning uppvisar någon form av brottanvisning får inte användas utan ska kasseras. Byt ut skadade detaljer som inte går att renovera samt detaljer som förlorats vid hanteringen.

17 Kassation De detaljer som sorterats ut vid säkerhetskontrollen och som inte uppnått fullgott skick vid renovering ska kasseras och förstöras så att de inte kan komma till användning. De flesta COMBISAFE-produkter är tillverkade av stål och kan skrotas som stål i sin helhet. Vissa avvikelser förekommer, kontrollera med Combisafe om osäkerhet råder. Förvaring Förvara COMBISAFE-produkter skyddat från yttre påverkan i ett torrt och ventilerat utrymme skyddat från väderpåverkan och från korrosiva ämnen.

18 COMBISAFE Combisafe International AB Storsjöstråket Östersund SWEDEN Tel +46 (0) Fax +46 (0)
