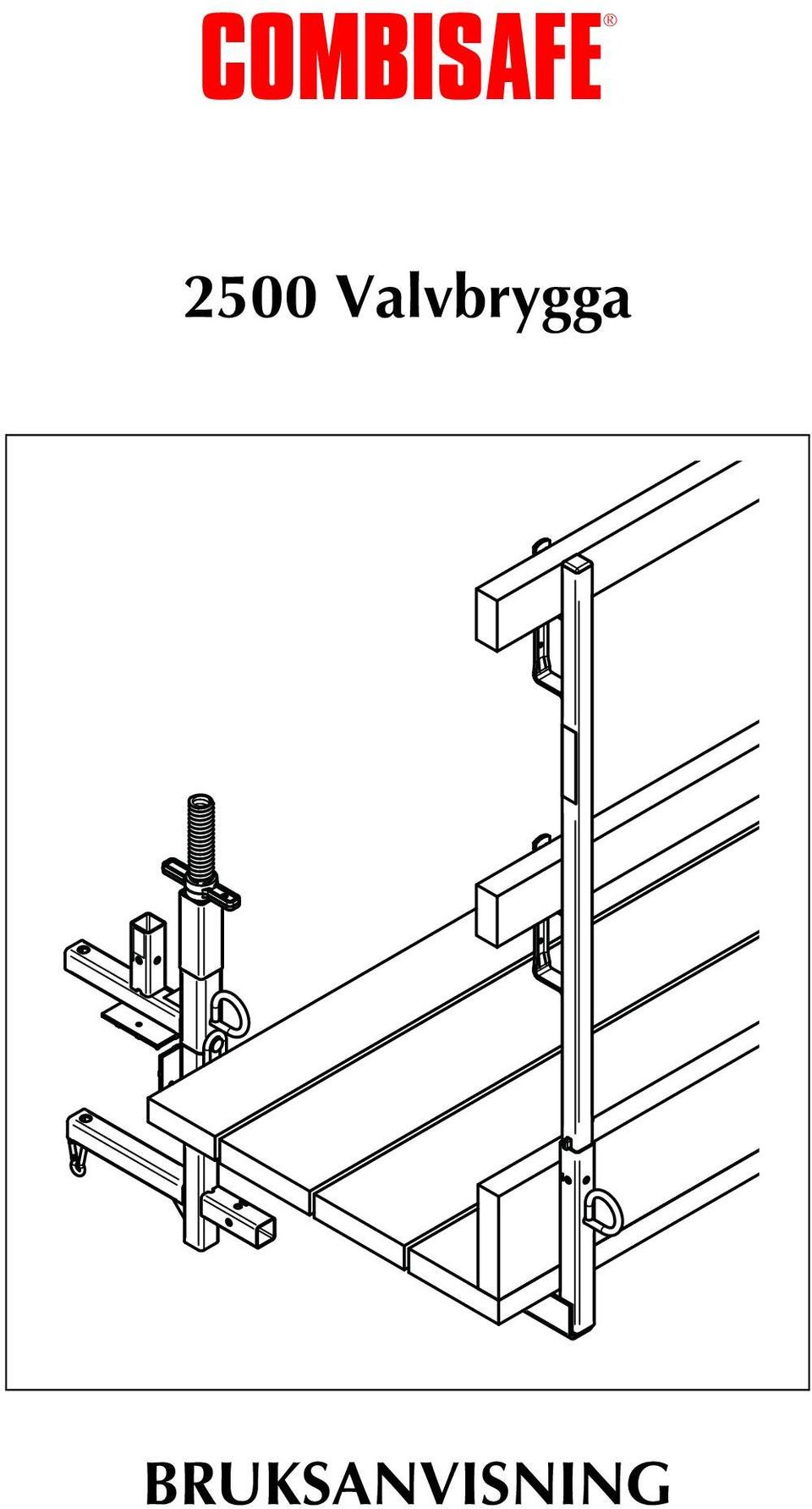

1 COMBISAFE BRUKSANVISNING

2 Innehåll Innehåll ALLMÄNT... 3 SÄKERHETSFÖRESKRIFTER... 4 Kontrollera alltid produkter och utrustning innan de används... 4 Kombinera inte produkter... 4 Använd alltid personlig fallskyddsutrustning... 4 Vind, is och snö... 5 Besiktning efter fall... 5 Tänk på... 5 Förutsättningar... 6 TEKNISKA DATA Ingående delar, Valvbrygga... 8 Konsol Skruvskänkel Skänkel Skarvhylsa Vingmutter Karbinhake Flex-Skyddsräckesstolpe Justerbar Skyddsräckesstolpe Räckesnät Stål MKII Räckesnät Stål 1,3 m MKII SMB Gångjärn Fotlisthållare...13 Transportutförande av valvbryggekonsol MONTERING Montering på valvkant Montering över väggkant KONTROLL Checklista för monterad valvbrygga...27 DEMONTERING UNDERHÅLL Säkerhetskontroll Renovering Kassation Förvaring Combisafe international AB - UI 2500-S-1125 Reservation för tekniska ändringar 2

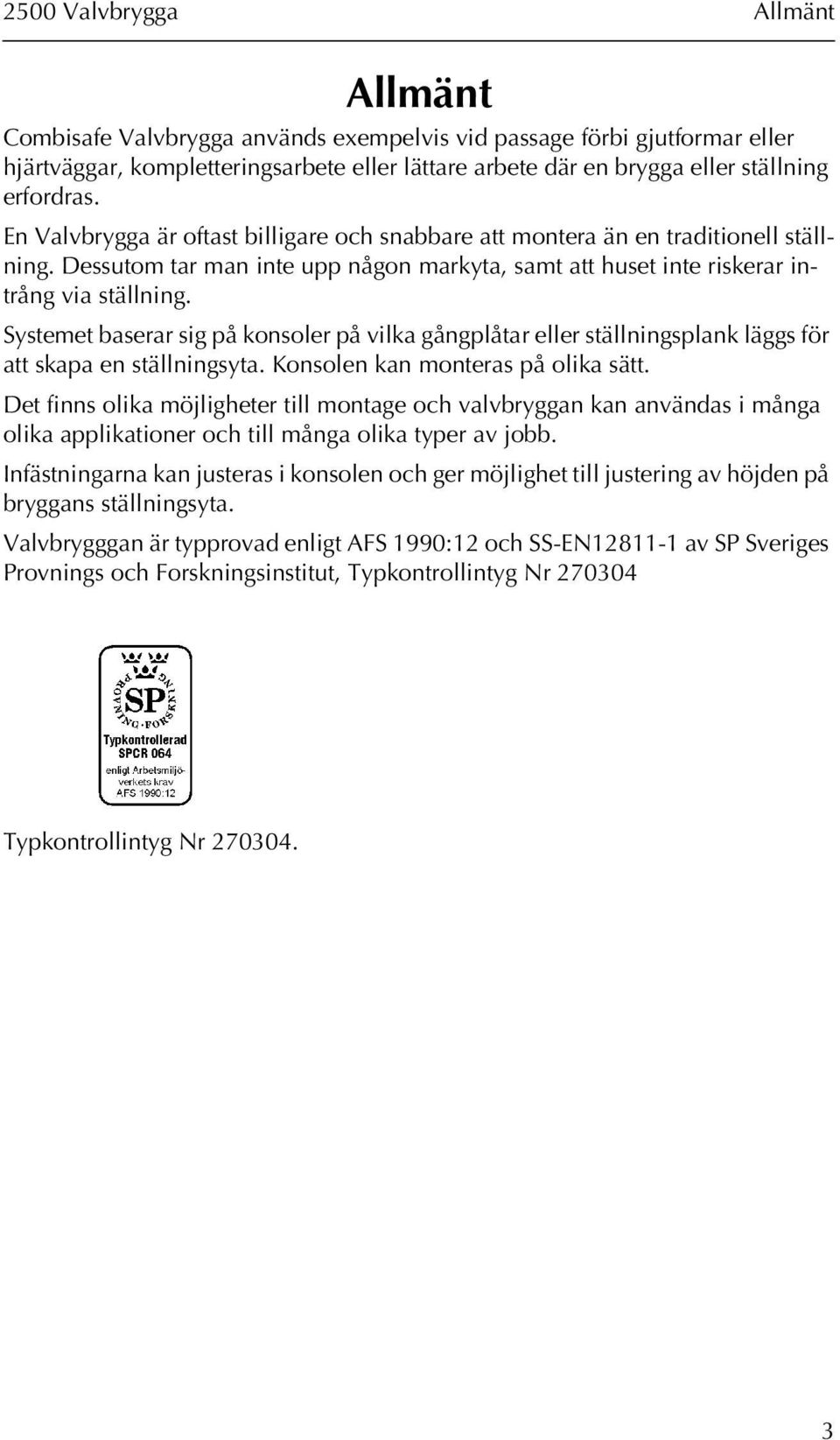

3 Allmänt Allmänt Combisafe Valvbrygga används exempelvis vid passage förbi gjutformar eller hjärtväggar, kompletteringsarbete eller lättare arbete där en brygga eller ställning erfordras. En Valvbrygga är oftast billigare och snabbare att montera än en traditionell ställning. Dessutom tar man inte upp någon markyta, samt att huset inte riskerar intrång via ställning. Systemet baserar sig på konsoler på vilka gångplåtar eller ställningsplank läggs för att skapa en ställningsyta. Konsolen kan monteras på olika sätt. Det finns olika möjligheter till montage och valvbryggan kan användas i många olika applikationer och till många olika typer av jobb. Infästningarna kan justeras i konsolen och ger möjlighet till justering av höjden på bryggans ställningsyta. Valvbrygggan är typprovad enligt AFS 1990:12 och SS-EN av SP Sveriges Provnings och Forskningsinstitut, Typkontrollintyg Nr Typkontrollintyg Nr

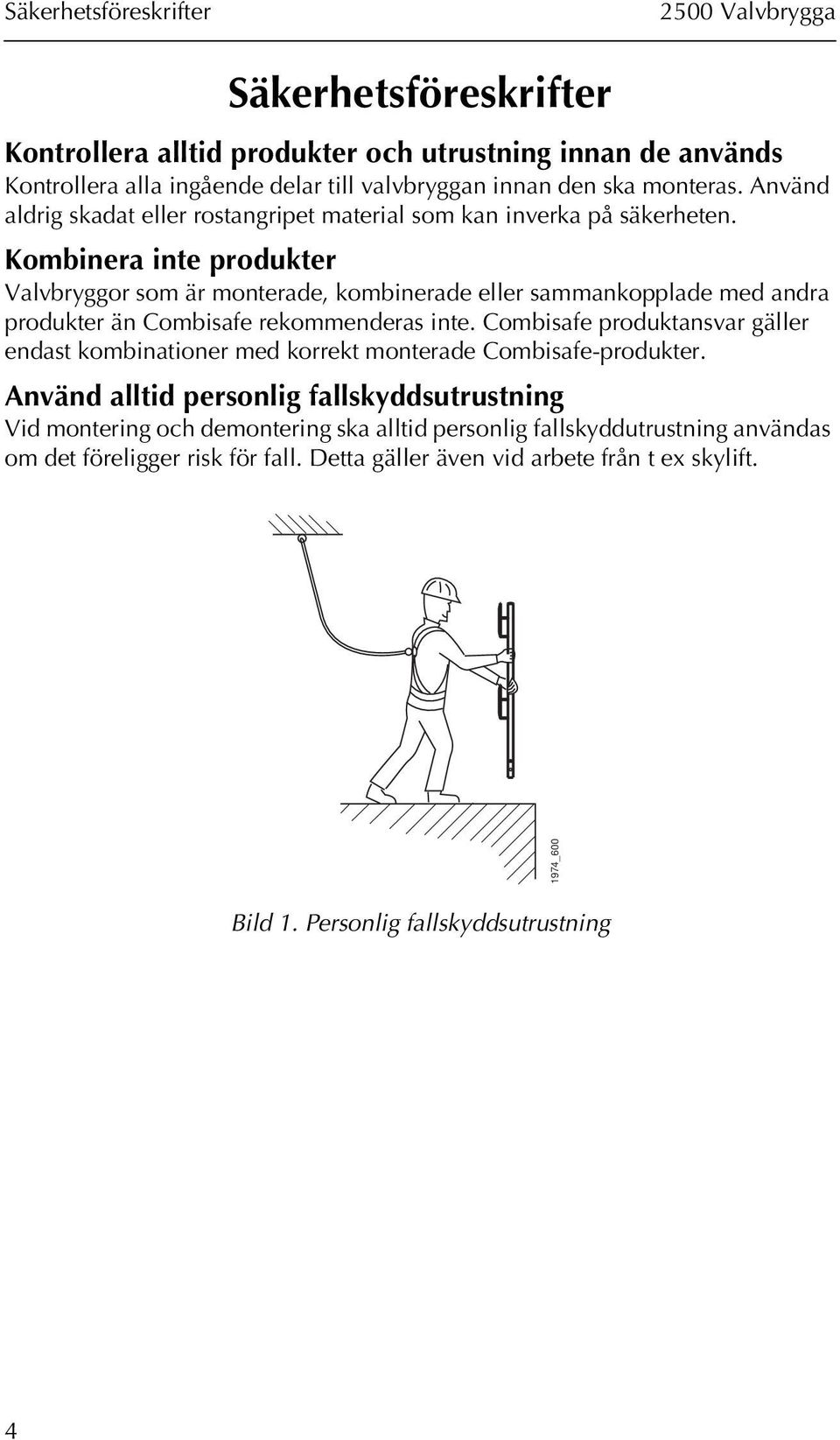

4 Säkerhetsföreskrifter Säkerhetsföreskrifter Kontrollera alltid produkter och utrustning innan de används Kontrollera alla ingående delar till valvbryggan innan den ska monteras. Använd aldrig skadat eller rostangripet material som kan inverka på säkerheten. Kombinera inte produkter Valvbryggor som är monterade, kombinerade eller sammankopplade med andra produkter än Combisafe rekommenderas inte. Combisafe produktansvar gäller endast kombinationer med korrekt monterade Combisafe-produkter. Använd alltid personlig fallskyddsutrustning Vid montering och demontering ska alltid personlig fallskyddutrustning användas om det föreligger risk för fall. Detta gäller även vid arbete från t ex skylift. 1974_600 Bild 1. Personlig fallskyddsutrustning 4

5 Säkerhetsföreskrifter Vind, is och snö Valvbryggan är konstruerad för att motstå en vindlast av 770 N/m 2 (motsvarar en vindhastighet av ungefär 35 m/s) samt vindlast av 200 N/m 2 under arbetsförhållanden (motsvarar en vindhastighet av ungefär 18 m/s). Om skyddsräcket görs tätare, t. ex. genom att täcka det med ställningsväv eller plywood, kommer vindlasten vid en given vindstyrka att öka. Förändra aldrig dessa förutsättningar utan att kontrollera att tillåten vindlast inte överskrids. Skyddsräcken är inte konstruerade för att utsättas för statiska eller dynamiska isoch snölaster. Håll alltid valvbryggan fri från is och snö. Besiktning efter fall Om ett skyddsräcke utsätts för (hög) belastning, som t ex efter ett fall, ska räcket kontrolleras av en kompetent person. Kontakta Combisafe vid osäkerhet. Tänk på Planera fallskydd på ett tidigt stadium, det tjänar alla på. Använd bara säkerhetskontrollerade skyddsprodukter. Ordna med bra och säkert tillträde till montageplatsen/arbetsplatsen samt till valvbryggan. Tänk på att man inte ska hoppa ner i bryggan. Spärra av nedanför och runt montageplatsen i samband med montaget så att obehöriga inte kommer till skada om man t ex tappar material eller verktyg. Använd verktyg som är avsedda för den typ av arbete som ska utföras. Dra åt skruvar väl och kontrollera att sprintar låser. Håll gängor rena och smorda. Håll ordning runt montageplatsen. En säker arbetsplats är en trivsam arbetsplats. Många fallolyckor sker från låga höjder. 5

6 Säkerhetsföreskrifter Förutsättningar Max avstånd mellan konsoler är 2,4 m. Maxlast på bryggan är enligt lastklass 3 i SS-EN Max 200 kg/m 2 Max 100 kg i punktlast 6

7 Tekniska data Tekniska data [mm] Ø17 EN12811 Load class 3 Max 200 kg/m² [mm] EN12811 Load class 3 Max 200 kg/m² Ø Bild 2. Valvbrygga Vikt: 16,6 kg Ytbehandling: Varmförzinkad Valvbryggekonsolen är grunden i systemet. Det är den bärande delen där gångyta och räcke förankras. Den kan monteras på olika sätt. Se Ingående delar nedan. 7

8 2500_ _002 Tekniska data Ingående delar, Valvbrygga Konsol Bild 3. Konsol Pos. Antal Art Nr Benämning Vikt Stomme 7,7 kg Träskruv ST 5,5x Trävirke 1,0 kg Vikt: 16,6 kg Ytbehandling: Varmförzinkad Skruvskänkel Vikt: 4,2 kg Ytbehandling: Varmförzinkad Bild 4. Skruvskänkel 8

9 2500_006 Tekniska data Skänkel 2500_ _005 Bild 5. Skänkel Vikt: 2,7 kg Ytbehandling: Varmförzinkad Skarvhylsa Bild 6. Skarvhylsa Vikt: 0,6 kg Ytbehandling: Varmförzinkad Vingmutter Vikt: 0,4 kg Ytbehandling: Varmförzinkad Bild 7. Vingmutter 9

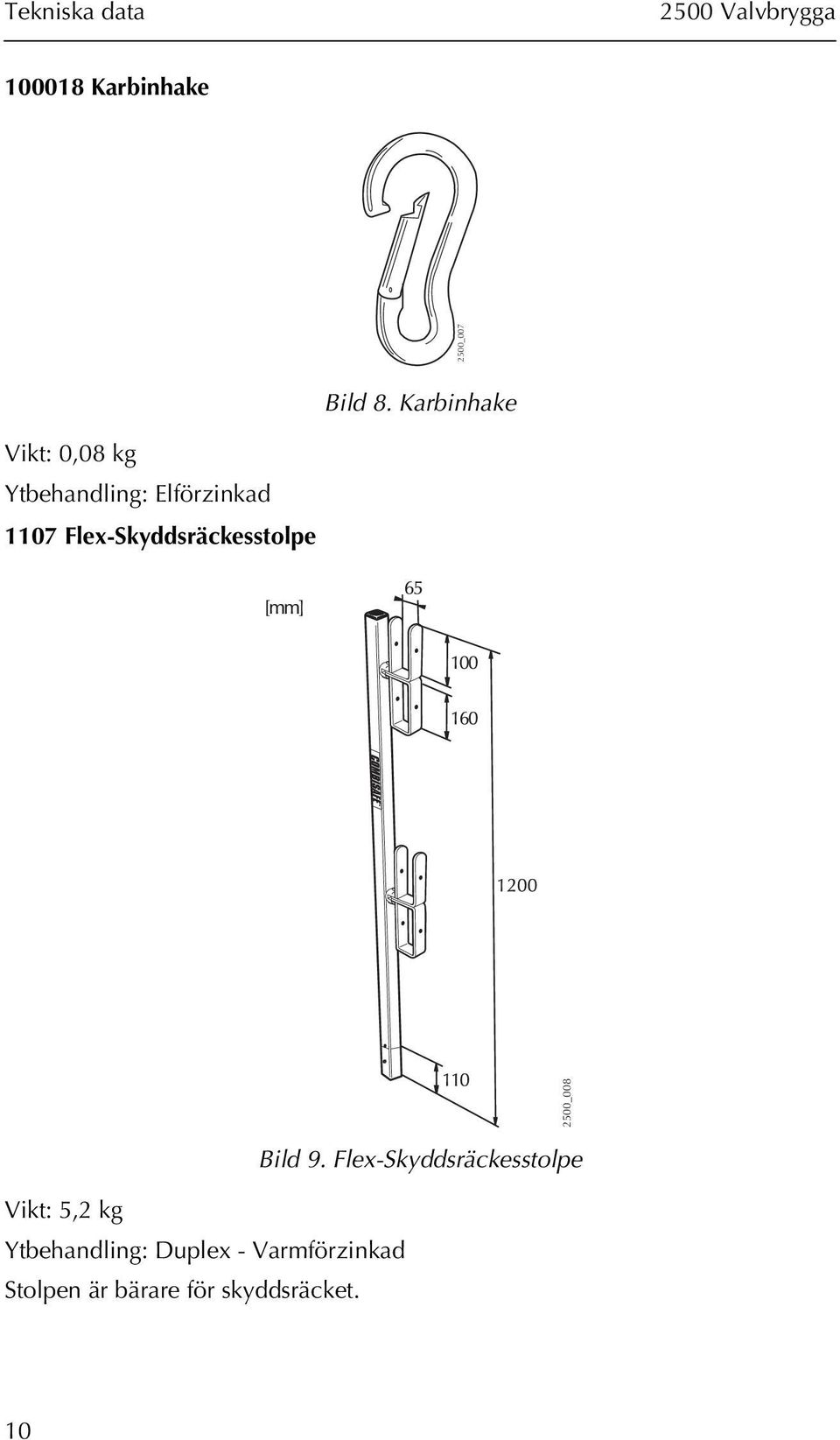

10 2500_ _007 Tekniska data Karbinhake Bild 8. Karbinhake Vikt: 0,08 kg Ytbehandling: Elförzinkad 1107 Flex-Skyddsräckesstolpe Bild 9. Flex-Skyddsräckesstolpe Vikt: 5,2 kg Ytbehandling: Duplex - Varmförzinkad Stolpen är bärare för skyddsräcket. 10

11 Tekniska data 1140 Justerbar Skyddsräckesstolpe Bild 10. Justerbar Skyddsräckesstolpe Vikt: 3,5 kg Ytbehandling: Varmförzinkad Stolpen är bärare för skyddsräcket. 11

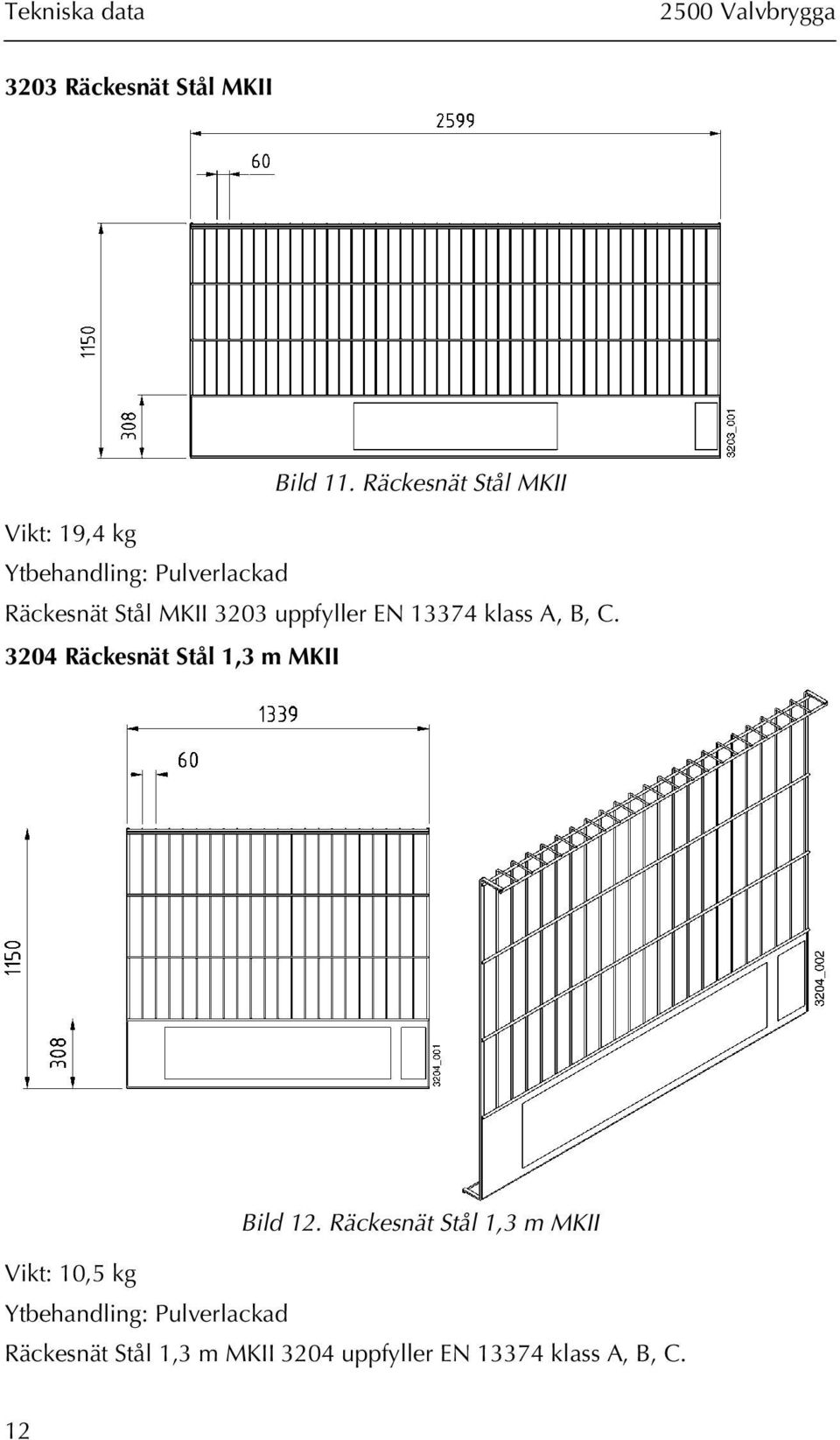

12 Tekniska data 3203 Räckesnät Stål MKII Bild 11. Räckesnät Stål MKII Vikt: 19,4 kg Ytbehandling: Pulverlackad Räckesnät Stål MKII 3203 uppfyller EN klass A, B, C Räckesnät Stål 1,3 m MKII Bild 12. Räckesnät Stål 1,3 m MKII Vikt: 10,5 kg Ytbehandling: Pulverlackad Räckesnät Stål 1,3 m MKII 3204 uppfyller EN klass A, B, C. 12

13 Tekniska data 3225 SMB Gångjärn Bild 13. SMB Gångjärn Vikt: 0,7 kg Ytbehandling: Varmförzinkad SMB Gångjärn 3225 uppfyller EN klass A Fotlisthållare _ _ > 150 [mm] Bild 14. Fotlisthållare 1111_014 Vikt: 0,5 kg Ytbehandling: Varmförzinkad Fotlisthållare 1111 uppfyller EN klass A. 13

14 2500_009 Tekniska data Transportutförande av valvbryggekonsol Bild 15. Transportutförande av valvbryggekonsol 14

15 2500_010 Montering Montering Max c-c avstånd mellan konsoler är 2,4 m. Ta hänsyn till de laster som valvbryggan påverkar byggnaden med. Montering på valvkant 1. Montera skänkelns tapp in i stommens ögla. Se till att tappen och öglan låser varandra. Bild 16. Montera skänkelns tapp på stommens ögla 15

16 Montering 2. Montera stommen plus skänkeln ihopsatta över skruvskänkeln. Montera därefter skarvhylsan. Skruva på vingmuttern. Säkra alltid med karbinhake i skruvens topp. 2500_011 Bild 17. Säkra med karbinhaken 16

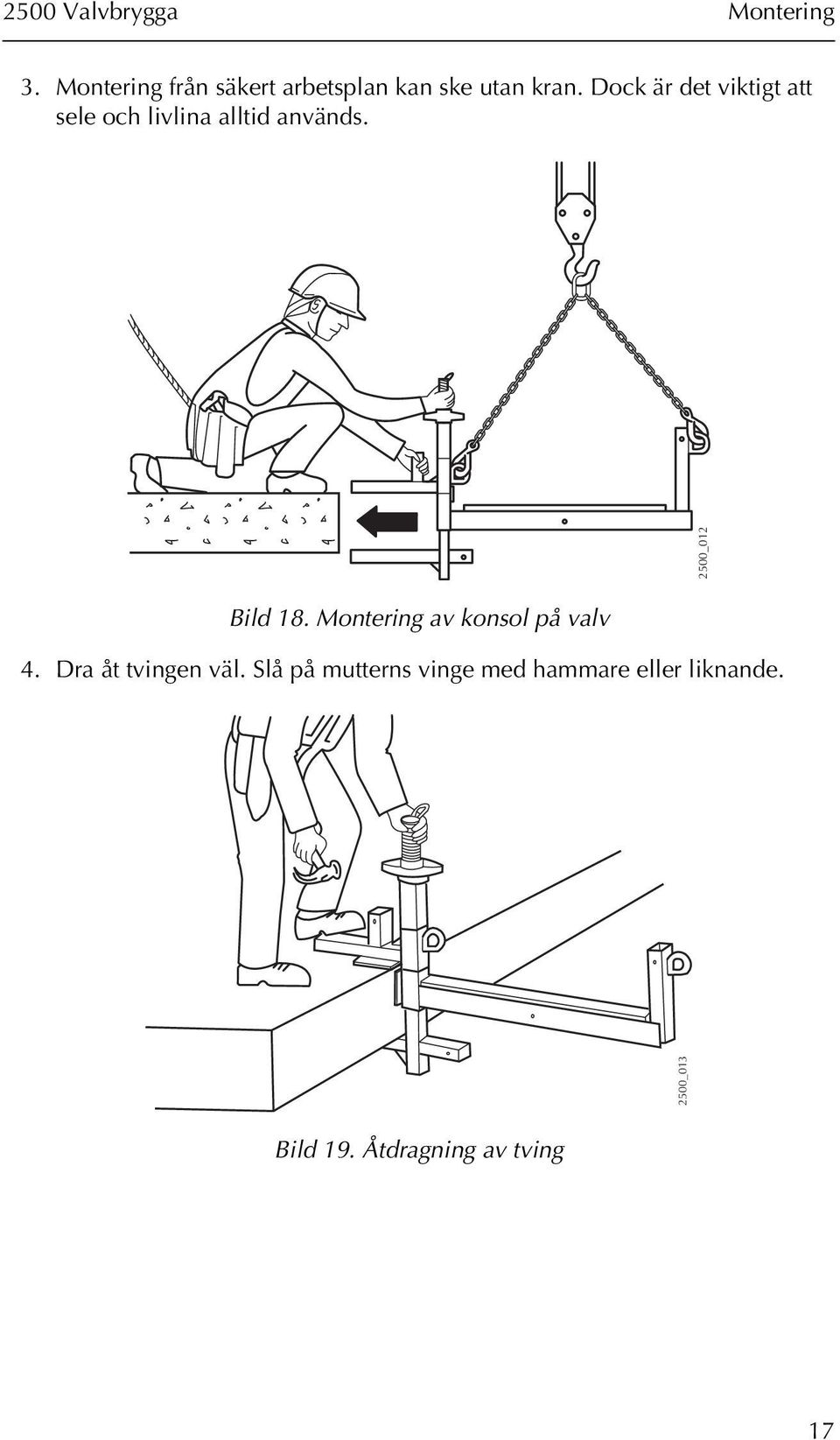

17 2500_ _012 Montering 3. Montering från säkert arbetsplan kan ske utan kran. Dock är det viktigt att sele och livlina alltid används. Bild 18. Montering av konsol på valv 4. Dra åt tvingen väl. Slå på mutterns vinge med hammare eller liknande. Bild 19. Åtdragning av tving 17

18 2500_014 Montering 5. Förankra konsolen med expander eller motsvarande. Montera alltid expander enligt expandertillverkarens rekommendationer. Bild 20. Förankring av konsol OBS Förankringen ska klara en utdragslast på 15 kn. 18

19 Montering 6. Fäst ställningsplank eller likvärdigt som gångyta. Fäst dem i konsolerna med spik eller skruv. Ställningsplank ska ha en tjocklek på minst 45 mm och minst vara av hållfasthetsklass K24. Bild 21. Valvbrygga på plattbärlag med monterade ställningsplank Ställningsplanken kan sättas ihop på två olika sätt: Metod 1 är att använda dubbla konsoler, vilket ger en jämn gångyta. När den här metoden används är det viktigt att se till att det maximala utsticket som visas i figuren nedan inte överskrids. Max100 [mm] Bild 22. Dubbla konsoler som stöder ställningsplankens ändar 19

20 Montering Metod 2 är att låta ställningsplanken överlappa varandra på en enda konsol. Enligt figuren nedan måste ställningsplanken överlappa varandra med minst 100 mm och båda planken måste vila på konsolen. Snubbelrisken kan minskas med hjälp av kilar. Min100 [mm] Bild 23. Överlappande ställningsplank på en enda konsol 7. a. Montering med räckesledare i trä Placera två Flex-Skyddsräckesstolpar 1107 i varje konsol. Se till att stolparnas hållare för räckesledare är riktade inåt. Placera fotlisterna i Fotlisthållare 1111 och spika fast dem. Placera räckesledarna vid plattformens kanter. Bild 24. Montering av stolpar, fotlister och räckesledare på ett plattbärlag 2500_020 20

21 Montering 7. b. Montering med Räckesnät Stål Om det inte finns något kantskydd på plattbärlaget att ansluta till kan valvbryggan monteras som i bilden nedan. Fäst två Justerbara Skyddsräckesstolpar 1140 i varje konsol. Se till att stolparnas näthållare är riktade inåt. Placera de längre Räckesnät Stål 3203 (parallellt med ställningsplattformen) först, följda av de kortare Räckesnät Stål 3204, som monteras vinkelrätt mot plattformen. I alla hörn används två SMB Gångjärn 3225 för att koppla ihop räckena Bild 25. Valvbrygga utan anslutning till kantskydd på plattbärlag 21

22 Montering Om det finns fallskydd på plattbärlagets kant, som i figur 22, räcker det att använda en stolpe för varje konsol. Placera de längre Räckesnät Stål 3203 (parallellt med ställningsplattformen). Koppla ihop sidoräcket med det befintliga räcket på plattbärlagets kant och räcket på valvbryggan med SMB Gångjärn Det behövs två gångjärn i varje hörn Bild 26. Valvbrygga med anslutning till fallskydd på plattbärlag 22

23 Montering Montering över väggkant 1. Montera skänkeln och skarvhylsan på skruven. Skruva dit vingmuttern och fäst karbinhaken på skruvens ytterände. Bild 27. Montering av skänkel och skarvhylsa 2. Placera den ihopmonterade skruvskänkeln ned i stommen. Säkra med karbinhaken. 2500_ _016 Bild 28. Skruvskänkel i stomme 23

24 2500_019 Montering 3. Tänk på att placera karbinhaken på rätt sida* så att den inte är i vägen vid väggmontage. Placera konsolen över väggkanten, rekommenderat c/c-mått mellan konsolerna är 2,4 m för maximal belastning. Det är viktigt att sele och livlina alltid används. * 2500_018 Bild 29. Montering av konsol över väggkant 4. Dra åt tvingen väl. Slå i mutterns vinge med hammare eller liknande. Bild 30. Åtdragning av tving 24

25 Montering 5. Fäst ställningsplank eller likvärdigt som gångyta. Fäst dem i konsolerna med spik eller skruv. Ställningsplank ska ha en tjocklek på minst 45 mm och minst vara av hållfasthetsklass K24. Bild 31. Valvbrygga på plattbärlagskant med monterade ställningsplank OBS Ställningsplanken kan sättas ihop på två olika sätt. Dessa beskrivs i punkt 6, avsnitt Montering på valvkant 6. a. Montering med räckesledare i trä Placera två Flex-Skyddsräckesstolpar 1107 i varje konsol. Se till att stolparnas hållare för räckesledare är riktade inåt. Placera fotlisterna i Fotlisthållare 1111 och spika fast dem. Placera räckesledarna vid plattformens kanter. 2500_021 Bild 32. Montering av stolpar, fotlister och räckesledare på en plattbärlagskant 25

26 Montering 6. b. Montering med Räckesnät Stål Fäst två Justerbara Skyddsräckesstolpar 1140 i varje konsol. Se till att stolparnas näthållare är riktade inåt. Placera de längre Räckesnät Stål 3203 (parallellt med ställningsplattformen). Montera en 100 mm hög träskiva som Räckesnät Stål 3204 kommer att vila på. På så sätt stänger du till utrymmet på sidorna (se figur nedan). Montera Räckesnät Stål 3204 vinkelrätt mot plattformen. I alla hörn ska du använda två SMB Gångjärn 3225 för att koppla ihop räckesnäten [mm] Bild 33. Valvbrygga med Räckesnät Stål monterad på väggtopp 26

27 Kontroll Kontroll Valvbryggan ska kontrolleras efter montering I samband med montering av ett skyddsräcke ska det kontrolleras av montören. Dessutom bör kontroll genomföras, enligt checklistan, innan skyddsräcket tas i bruk: Checklista för monterad valvbrygga Är Valvbryggan kontrollerad och uppfyller AFS1990:12? Är c-c avstånden max 2,4 m? Är förankringspunkterna tillräckligt starka? Är gångytan förankrad? Är fotlister monterade? Är skyddsräcket korrekt installerat och tillräckligt starkt? Finns skydd på gavlarna? Finns tillträdesleder? Är konsolerna rätt förankrade? Demontering Vid demontering ska arbetsmomenten göras i omvänd ordning mot hopsättning. Demontera stolpen från konsolen genom att trycka in Quicklox och dra ur stolpen. Packa räckesnäten rätt i nätboxarna, se instruktion för Nätbox. 27

28 Underhåll Underhåll Säkerhetskontroll Säkerhetskontroll ska utföras före användning, efter demontering och innan detaljerna läggs i förråd. Säkerhetskontroll ska utföras av kompetent personal. Combisafe rekommenderar att endast av oss utbildad personal får utföra säkerhetskontrollen. Kontrollera att: inga delar är kapade eller påskarvade inga delar är buckliga eller kraftigt böjda/stukade inga nya borrhål förekommer inga rostangrepp förekommer som kan påverka hållfastheten inga synliga sprickor förekommer i svetsar eller material delarna passar mot varandra t ex att stolpe passar i valvbryggan. Renovering Vissa reparationer kan utföras på detaljer som blivit utsorterade vid säkerhetskontrollen enligt förutsättningar nedan. Renovering ska utföras av kompetent personal. Combisafe rekommenderar att endast av oss utbildad personal får utföra detta. Renovera enligt följande riktlinjer: Rengör detaljerna. Endast kallbearbetning är tillåtet. Detaljer som efter riktning uppvisar någon form av brottanvisning får inte användas utan ska kasseras. Byt ut skadade detaljer som inte går att renovera samt detaljer som förlorats vid hanteringen. 28

29 Underhåll Kassation De detaljer som som sorterats ut vid säkerhetskontrollen och som inte uppnått fullgott skick vid renovering ska kasseras och förstöras så att de inte kan komma till användning. De flesta Combisafe-produkter är tillverkade av stål och kan skrotas som stål i sin helhet. Vissa avvikelser förekommer, kontrollera med Combisafe om osäkerhet råder. Förvaring Förvara Combisafe-produkter skyddat från yttre påverkan i ett torrt och ventilerat utrymme skyddat från väderpåverkan och från korrosiva ämnen. 29
