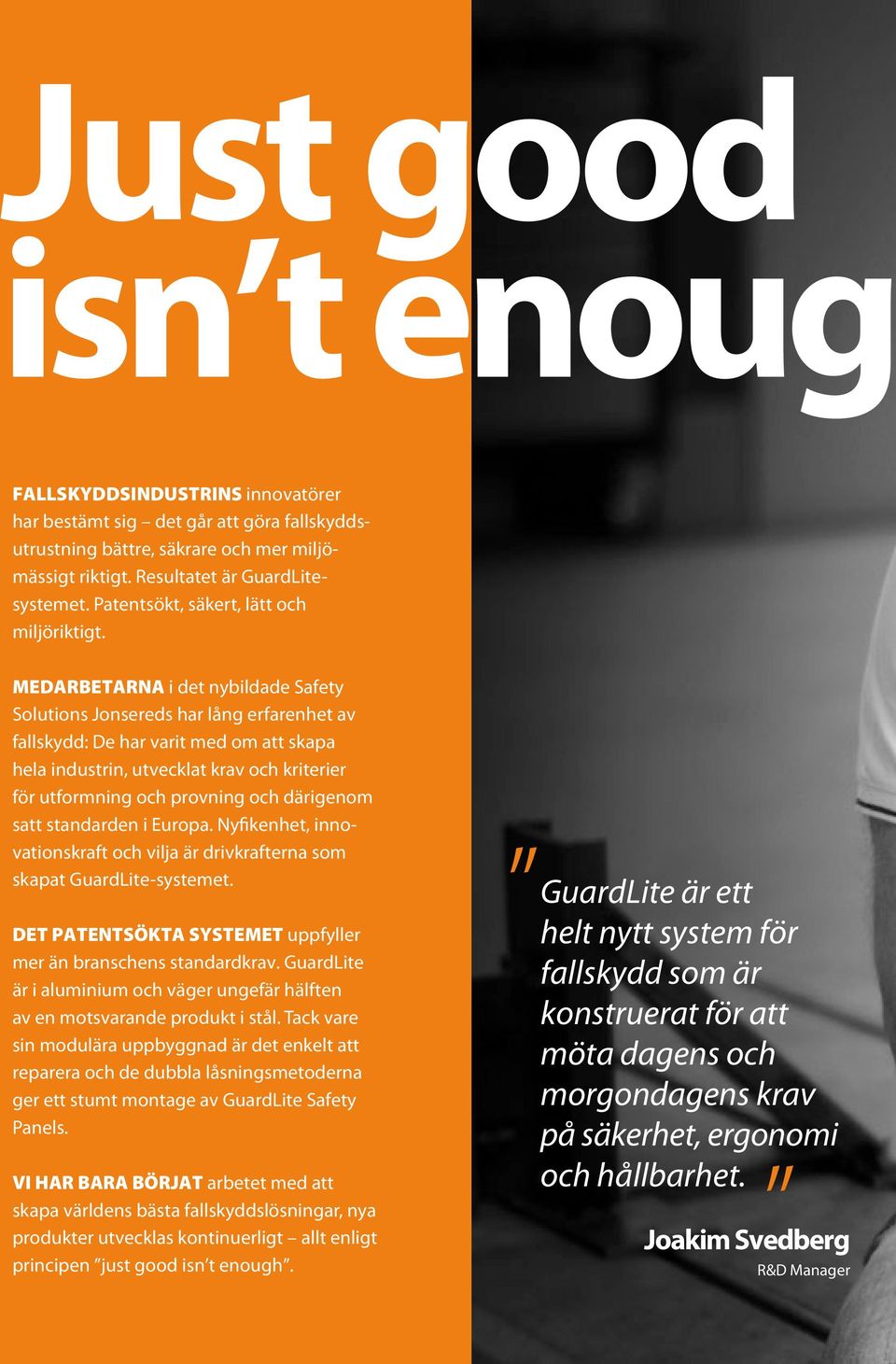

2 Just good isn t enough FALLSKYDDSINDUSTRINS innovatörer har bestämt sig det går att göra fallskyddsutrustning bättre, säkrare och mer miljömässigt riktigt. Resultatet är systemet. Patentsökt, säkert, lätt och miljöriktigt. MEDARBETARNA i det nybildade Safety Solutions Jonsereds har lång erfarenhet av fallskydd: De har varit med om att skapa hela industrin, utvecklat krav och kriterier för utformning och provning och därigenom satt standarden i Europa. Nyfikenhet, innovationskraft och vilja är drivkrafterna som skapat -systemet. DET PATENTSÖKTA SYSTEMET uppfyller mer än branschens standardkrav. är i aluminium och väger ungefär hälften av en motsvarande produkt i stål. Tack vare sin modulära uppbyggnad är det enkelt att reparera och de dubbla låsningsmetoderna ger ett stumt montage av Safety Panels. VI HAR BARA BÖRJAT arbetet med att skapa världens bästa fallskyddslösningar, nya produkter utvecklas kontinuerligt allt enligt principen just good isn t enough. är ett helt nytt system för fallskydd som är konstruerat för att möta dagens och morgondagens krav på säkerhet, ergonomi och hållbarhet. Joakim Svedberg R&D Manager

3 .

4 TM Safety Panels GUARDLITE SAFETY PANELS är Safety Solutions Jonsereds patentsökta moduluppbyggda skyddsräcke i aluminium. Räcket håller extremt låg vikt i sitt enklaste utförande endast 9,9 kg. Detta tack vare unika egendesignade profiler som kan monteras och kombineras på en mängd olika sätt för att erhålla de egenskaper man önskar av ett skyddsräcke. DET MODULUPPBYGGDA systemet innebär att man enkelt kan modifiera befintliga skyddsräcken samt renovera/reparera och byta ut skadade delar på ett enkelt och kostnadseffektivt sätt. Fotlisten är tillverkad i termoplast som trots sin låga vikt är många gånger starkare än angivna krav samt tål hårda tag på byggarbetsplatserna. TVÅ STANDARDUTFÖRANDEN finns i lager, den enklaste som kallas R med en mellanledare och som uppfyller EN13374 Class A. Den andra varianten, M, har mellanledaren utbytt mot ett stålnät och uppfyller EN13374 Class A, B och C. Skyddsräcket är designat för maximalt c-c avstånd på 2,4 meter mellan infästningspunkterna. Patentsökt Återvinningsbart med pantsystem Lätt. Den väger bara hälften av motsvarande stålkonstruktioner. Moduluppbyggt EN13374 Class A, B, C Har både passiv låsning och aktiv låsning Flexibelt Renoveringsbart Låsbart Korrosionsbeständigt Monteras med skruvdragare

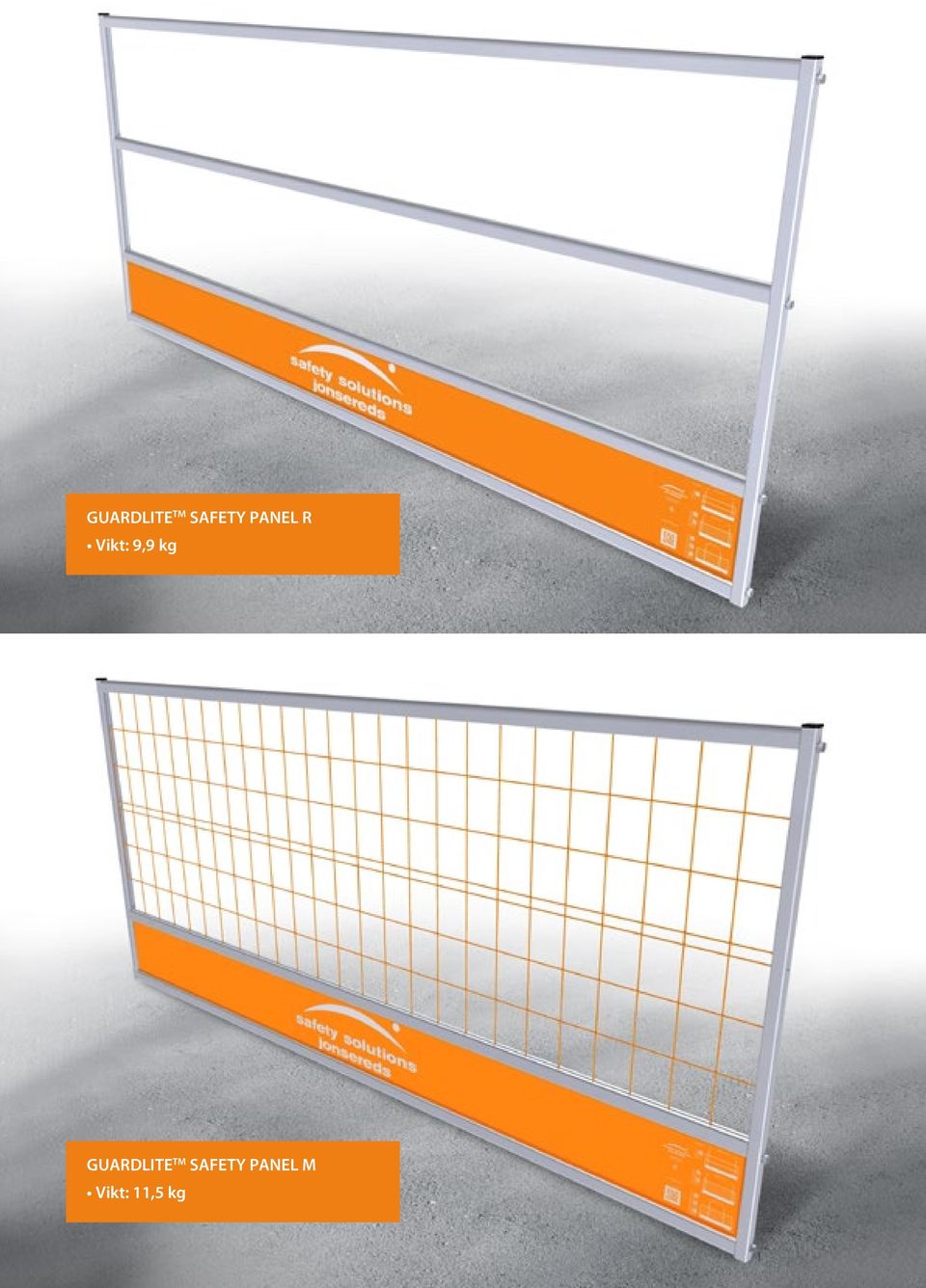

5 GUARDLITE TM SAFETY PANEL R Vikt: 9,9 kg GUARDLITE TM SAFETY PANEL M Vikt: 11,5 kg

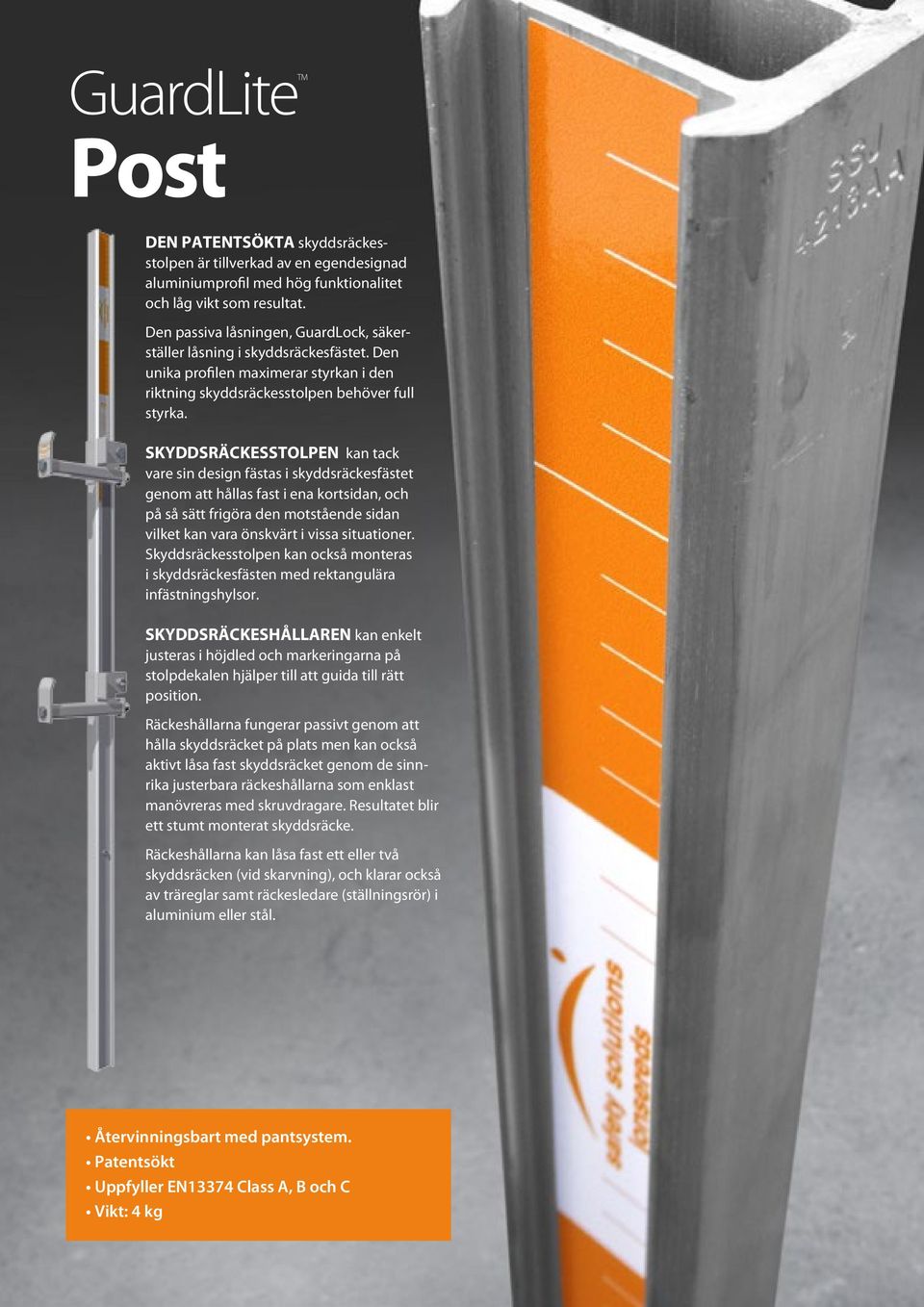

6 TM Post DEN PATENTSÖKTA skyddsräckesstolpen är tillverkad av en egendesignad aluminiumprofil med hög funktionalitet och låg vikt som resultat. Den passiva låsningen, GuardLock, säkerställer låsning i skyddsräckesfästet. Den unika profilen maximerar styrkan i den riktning skyddsräckesstolpen behöver full styrka. SKYDDSRÄCKESSTOLPEN kan tack vare sin design fästas i skyddsräckesfästet genom att hållas fast i ena kortsidan, och på så sätt frigöra den motstående sidan vilket kan vara önskvärt i vissa situationer. Skyddsräckesstolpen kan också monteras i skyddsräckesfästen med rektangulära infästningshylsor. SKYDDSRÄCKESHÅLLAREN kan enkelt justeras i höjdled och markeringarna på stolpdekalen hjälper till att guida till rätt position. Räckeshållarna fungerar passivt genom att hålla skyddsräcket på plats men kan också aktivt låsa fast skyddsräcket genom de sinnrika justerbara räckeshållarna som enklast manövreras med skruvdragare. Resultatet blir ett stumt monterat skyddsräcke. Räckeshållarna kan låsa fast ett eller två skyddsräcken (vid skarvning), och klarar också av träreglar samt räckesledare (ställningsrör) i aluminium eller stål. Återvinningsbart med pantsystem. Patentsökt Uppfyller EN13374 Class A, B och C Vikt: 4 kg

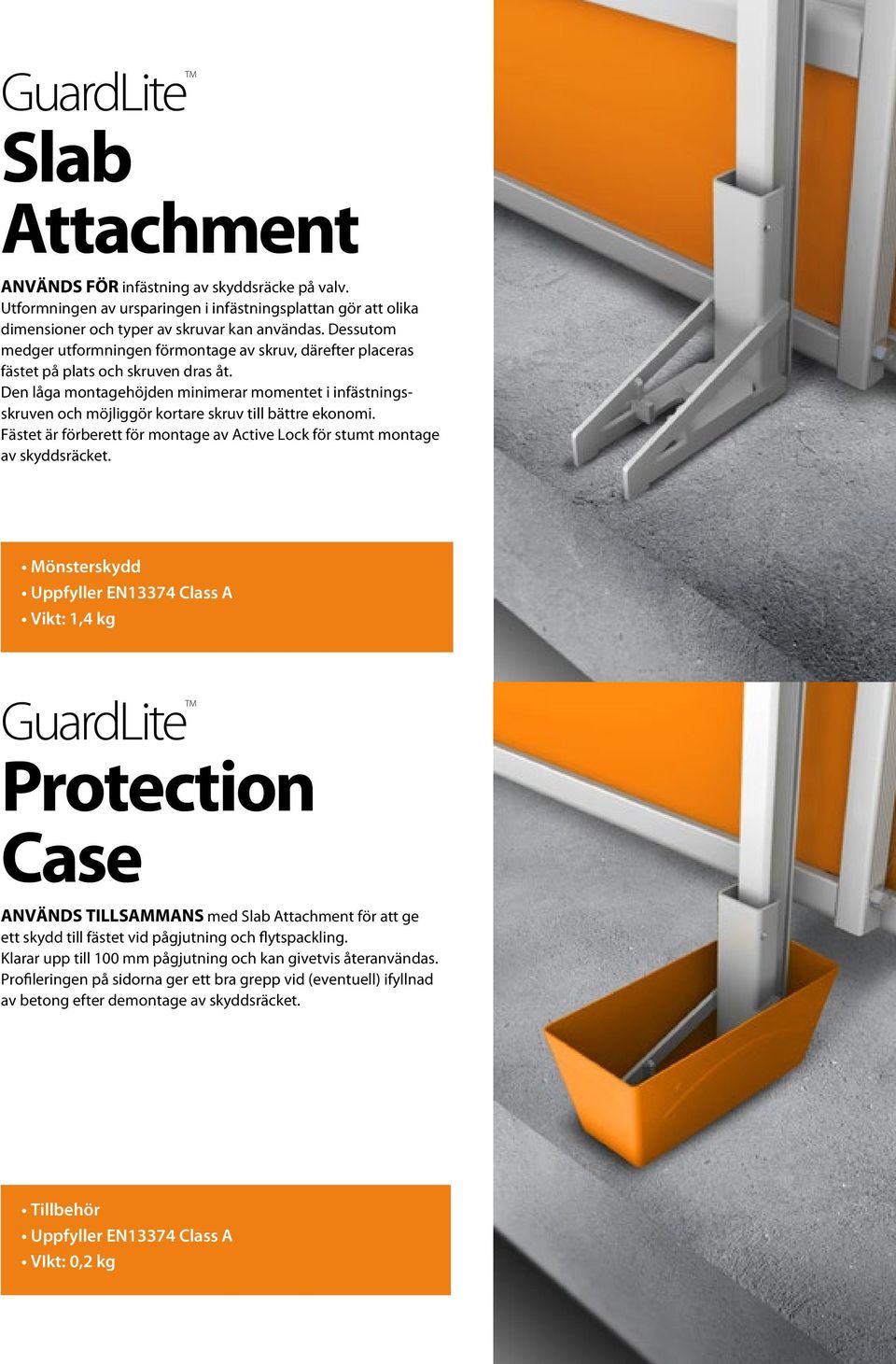

7 TM Slab Attachment ANVÄNDS FÖR infästning av skyddsräcke på valv. Utformningen av ursparingen i infästningsplattan gör att olika dimensioner och typer av skruvar kan användas. Dessutom medger utformningen förmontage av skruv, därefter placeras fästet på plats och skruven dras åt. Den låga montagehöjden minimerar momentet i infästningsskruven och möjliggör kortare skruv till bättre ekonomi. Fästet är förberett för montage av Active Lock för stumt montage av skyddsräcket. Uppfyller EN13374 Class A Vikt: 1,4 kg TM Protection Case ANVÄNDS TILLSAMMANS med Slab Attachment för att ge ett skydd till fästet vid pågjutning och flytspackling. Klarar upp till 100 mm pågjutning och kan givetvis återanvändas. Profileringen på sidorna ger ett bra grepp vid (eventuell) ifyllnad av betong efter demontage av skyddsräcket. Tillbehör Uppfyller EN13374 Class A VIkt: 0,2 kg

8 TM Balcony Attachment ANVÄNDS FÖR infästning av skyddsräcke på balkong eller valvkant. Den smarta utformningen medger snabbt och enkelt montage, dessutom klarar den stora variationer i c-c mått vid infästningsskruvarna. De sinnrika dubbla nyckelhålen åstadkommer också en anti-avhakningsfunktion. Utformningen gör också fästet svetssäkrat samt möjliggör användning av korta skruvar, ofta de skruvar som senare skall användas till det permanenta balkongräcket. Fästet är förberett för montage av Active Lock för stumt montage av skyddsräcket. Uppfyller EN13374 Class A Vikt: 1,1 kg TM Verti Attachment ANVÄNDS FÖR montage av skyddsräcke på vägg eller valvkant. Fästets kompakta design gör att det inte sticker upp ovanför valvkant samt placerar skyddsräckesstolpen på ett avstånd från valv/ vägg vilket medger montage av två Safety Panels. Sidoförskjutningen av skyddsräckesinfästningen medger enkel åtkomst vid montage. Sinnrika dubbla nyckelhål med anti-avhakningsfunktion. Fästet kan dessutom demonteras i sidled vilket är en stor fördel när utfackningsväggar monterats. Fästet är förberett för montage av Active Lock för stumt montage av skyddsräcket. Uppfyller EN13374 Class A Vikt: 1,9 kg

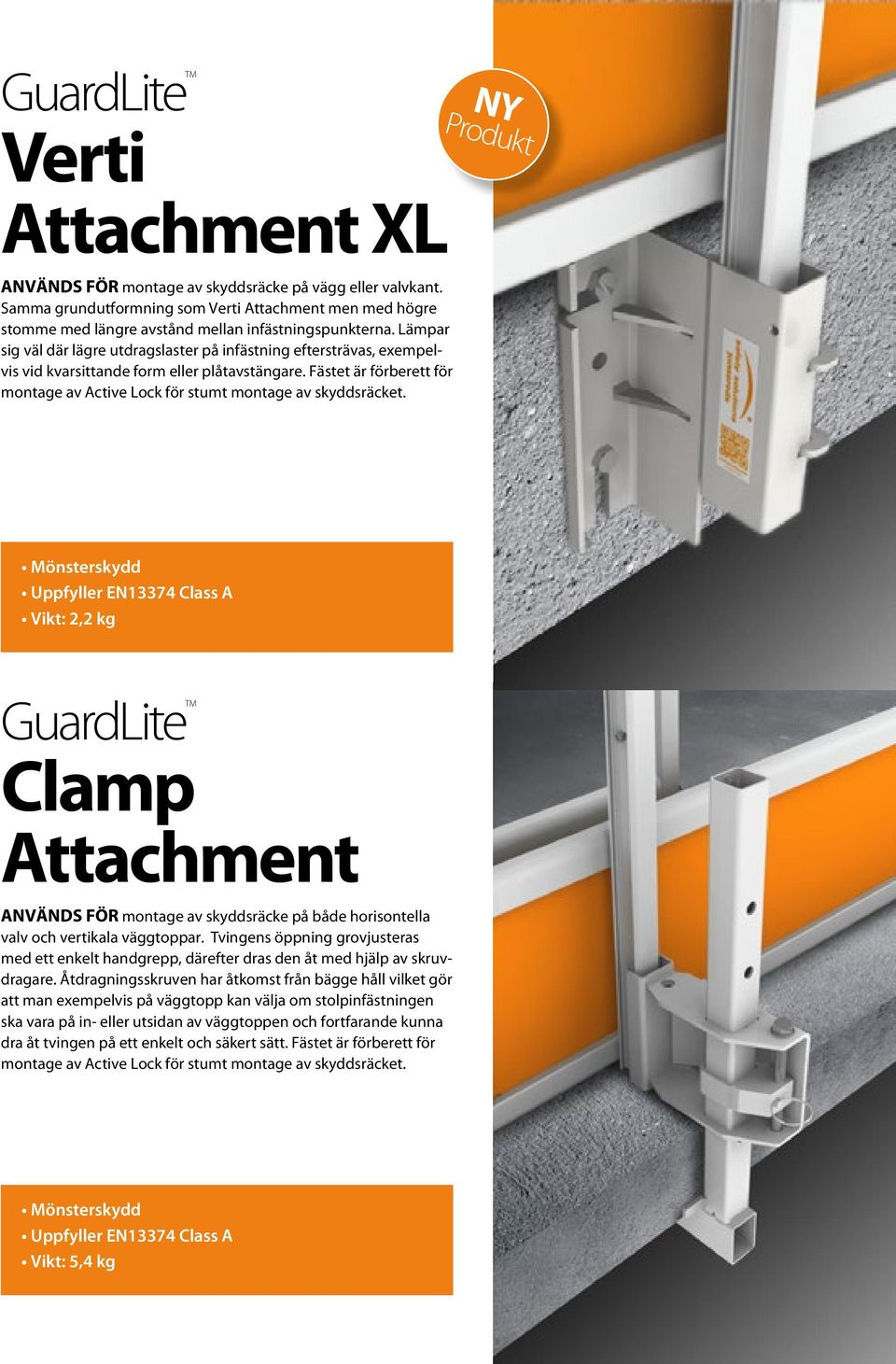

9 TM Verti Attachment XL NY Produkt ANVÄNDS FÖR montage av skyddsräcke på vägg eller valvkant. Samma grundutformning som Verti Attachment men med högre stomme med längre avstånd mellan infästningspunkterna. Lämpar sig väl där lägre utdragslaster på infästning eftersträvas, exempelvis vid kvarsittande form eller plåtavstängare. Fästet är förberett för montage av Active Lock för stumt montage av skyddsräcket. Uppfyller EN13374 Class A Vikt: 2,2 kg TM Clamp Attachment ANVÄNDS FÖR montage av skyddsräcke på både horisontella valv och vertikala väggtoppar. Tvingens öppning grovjusteras med ett enkelt handgrepp, därefter dras den åt med hjälp av skruvdragare. Åtdragningsskruven har åtkomst från bägge håll vilket gör att man exempelvis på väggtopp kan välja om stolpinfästningen ska vara på in- eller utsidan av väggtoppen och fortfarande kunna dra åt tvingen på ett enkelt och säkert sätt. Fästet är förberett för montage av Active Lock för stumt montage av skyddsräcket. Uppfyller EN13374 Class A Vikt: 5,4 kg

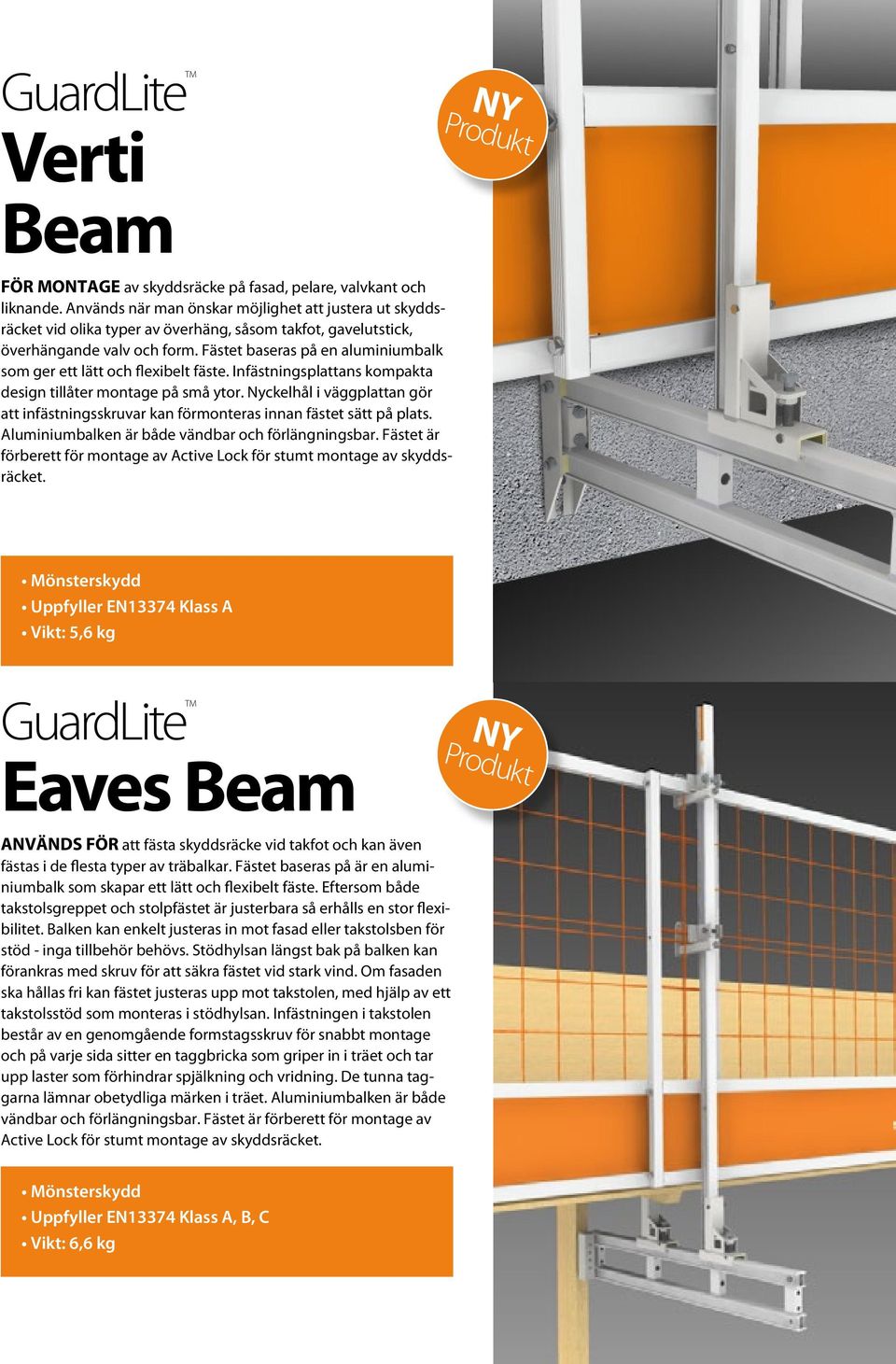

10 TM Verti Beam NY Produkt FÖR MONTAGE av skyddsräcke på fasad, pelare, valvkant och liknande. Används när man önskar möjlighet att justera ut skyddsräcket vid olika typer av överhäng, såsom takfot, gavelutstick, överhängande valv och form. Fästet baseras på en aluminiumbalk som ger ett lätt och flexibelt fäste. Infästningsplattans kompakta design tillåter montage på små ytor. Nyckelhål i väggplattan gör att infästningsskruvar kan förmonteras innan fästet sätt på plats. Aluminium balken är både vändbar och förlängningsbar. Fästet är förberett för montage av Active Lock för stumt montage av skyddsräcket. Uppfyller EN13374 Klass A Vikt: 5,6 kg TM Eaves Beam NY Produkt ANVÄNDS FÖR att fästa skyddsräcke vid takfot och kan även fästas i de flesta typer av träbalkar. Fästet baseras på är en aluminiumbalk som skapar ett lätt och flexibelt fäste. Eftersom både takstolsgreppet och stolpfästet är justerbara så erhålls en stor flexibilitet. Balken kan enkelt justeras in mot fasad eller takstolsben för stöd - inga tillbehör behövs. Stödhylsan längst bak på balken kan förankras med skruv för att säkra fästet vid stark vind. Om fasaden ska hållas fri kan fästet justeras upp mot takstolen, med hjälp av ett takstolsstöd som monteras i stödhylsan. Infästningen i takstolen består av en genomgående formstagsskruv för snabbt montage och på varje sida sitter en taggbricka som griper in i träet och tar upp laster som förhindrar spjälkning och vridning. De tunna taggarna lämnar obetydliga märken i träet. Aluminiumbalken är både vändbar och förlängningsbar. Fästet är förberett för montage av Active Lock för stumt montage av skyddsräcket. Uppfyller EN13374 Klass A, B, C Vikt: 6,6 kg

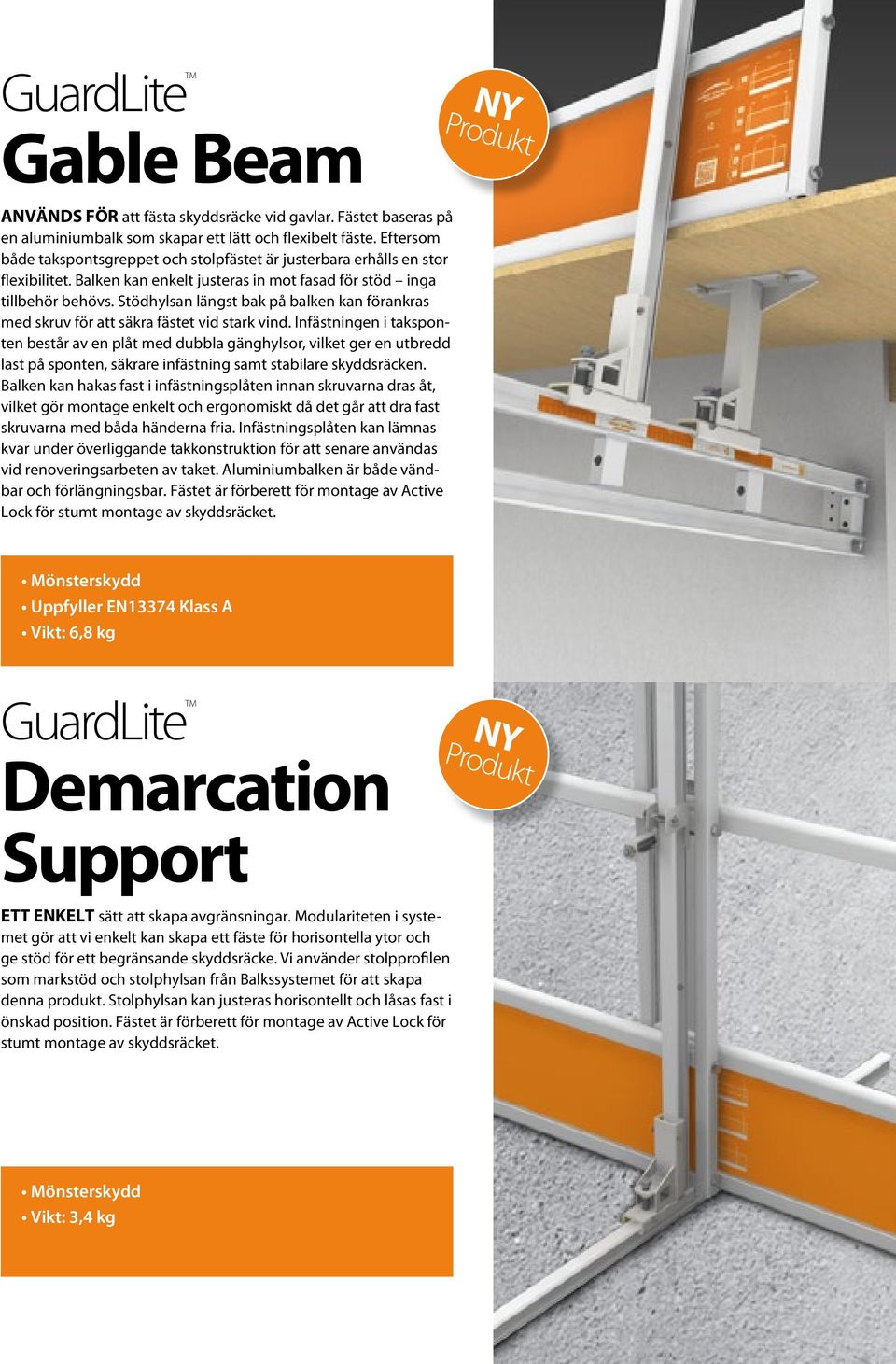

11 TM Gable Beam NY Produkt ANVÄNDS FÖR att fästa skyddsräcke vid gavlar. Fästet baseras på en aluminiumbalk som skapar ett lätt och flexibelt fäste. Eftersom både takspontsgreppet och stolpfästet är justerbara erhålls en stor flexibilitet. Balken kan enkelt justeras in mot fasad för stöd inga tillbehör behövs. Stödhylsan längst bak på balken kan förankras med skruv för att säkra fästet vid stark vind. Infästningen i taksponten består av en plåt med dubbla gänghylsor, vilket ger en utbredd last på sponten, säkrare infästning samt stabilare skyddsräcken. Balken kan hakas fast i infästningsplåten innan skruvarna dras åt, vilket gör montage enkelt och ergonomiskt då det går att dra fast skruvarna med båda händerna fria. Infästningsplåten kan lämnas kvar under överliggande takkonstruktion för att senare användas vid renoveringsarbeten av taket. Aluminiumbalken är både vändbar och förlängningsbar. Fästet är förberett för montage av Active Lock för stumt montage av skyddsräcket. Uppfyller EN13374 Klass A Vikt: 6,8 kg TM Demarcation Support NY Produkt ETT ENKELT sätt att skapa avgränsningar. Modulariteten i systemet gör att vi enkelt kan skapa ett fäste för horisontella ytor och ge stöd för ett begränsande skyddsräcke. Vi använder stolpprofilen som markstöd och stolphylsan från Balkssystemet för att skapa denna produkt. Stolphylsan kan justeras horisontellt och låsas fast i önskad position. Fästet är förberett för montage av Active Lock för stumt montage av skyddsräcket. Vikt: 3,4 kg

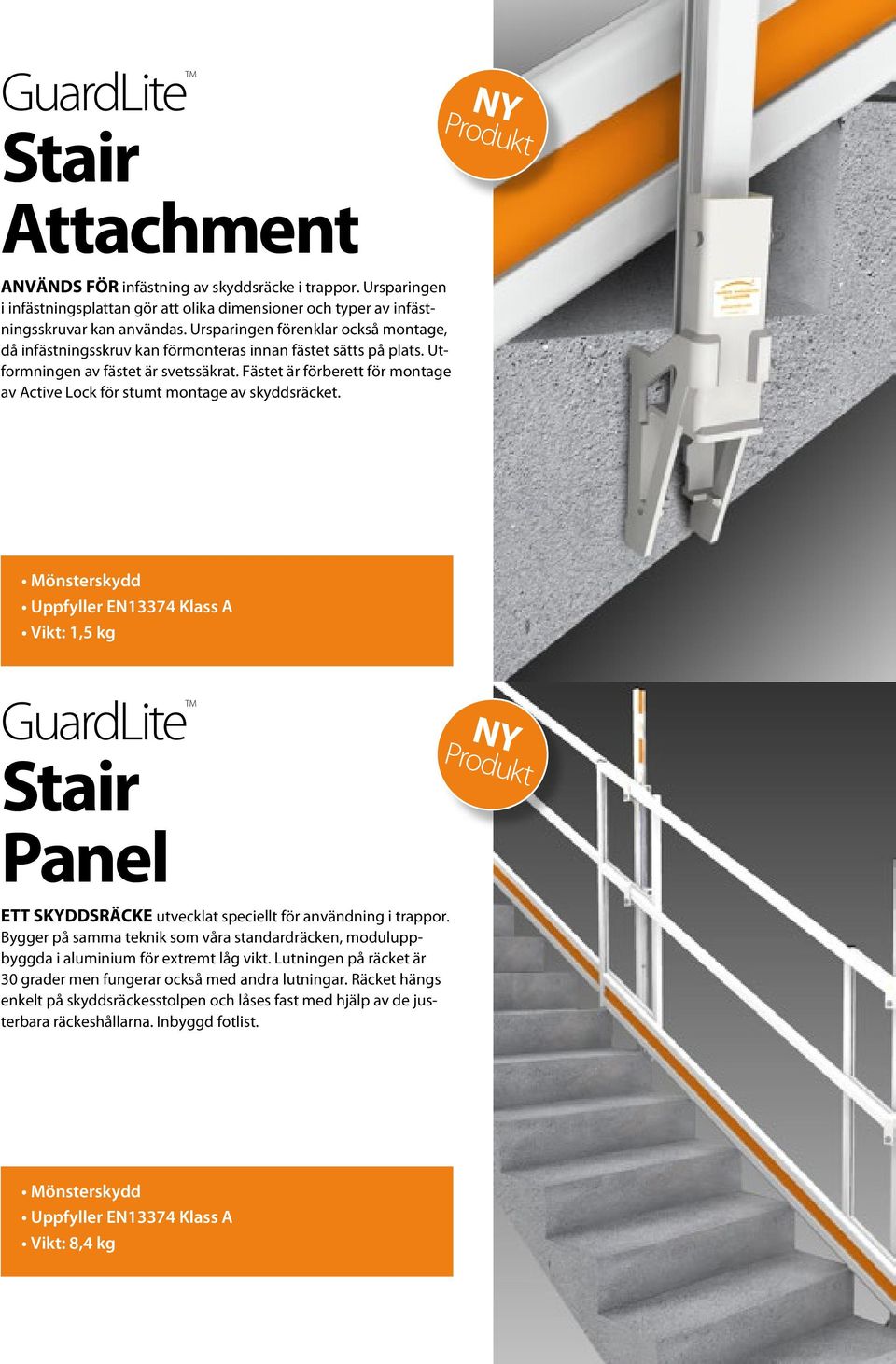

12 TM Stair Attachment NY Produkt ANVÄNDS FÖR infästning av skyddsräcke i trappor. Ursparingen i infästningsplattan gör att olika dimensioner och typer av infästningsskruvar kan användas. Ursparingen förenklar också montage, då infästningsskruv kan förmonteras innan fästet sätts på plats. Utformningen av fästet är svetssäkrat. Fästet är förberett för montage av Active Lock för stumt montage av skyddsräcket. Uppfyller EN13374 Klass A Vikt: 1,5 kg TM Stair Panel NY Produkt ETT SKYDDSRÄCKE utvecklat speciellt för användning i trappor. Bygger på samma teknik som våra standardräcken, moduluppbyggda i aluminium för extremt låg vikt. Lutningen på räcket är 30 grader men fungerar också med andra lutningar. Räcket hängs enkelt på skyddsräckesstolpen och låses fast med hjälp av de justerbara räckeshållarna. Inbyggd fotlist. Uppfyller EN13374 Klass A Vikt: 8,4 kg

13 TM Active Lock ETT SMART TILLBEHÖR till samtliga fästen som medger aktiv låsning av skyddsräckesstolpen i fästena. Enkel och lättåtkomlig aktivering med skruvdragare. Resultatet blir en stum låsning mellan fäste och stolpe, dessutom försvårar det att någon obehörig demonterar skyddsräcket. Patentsökt Uppfyller EN13374 Class A Vikt: 0,3 kg TM Panel Box FÖR ENKEL LAGRING, leverans och hantering av skyddsräcken. Safety Panels läggs enkelt på varandra i boxen och låses i sidled av de fyra stödrören. Maximalt 30 st paneler per box. Boxen är stapelbar upp till 3 st på varandra. De fyra stödrören kan tas loss så att en tom box blir låg och enkelt kan lagras med andra tomma boxar. Tillbehör Vikt: 43,4 kg

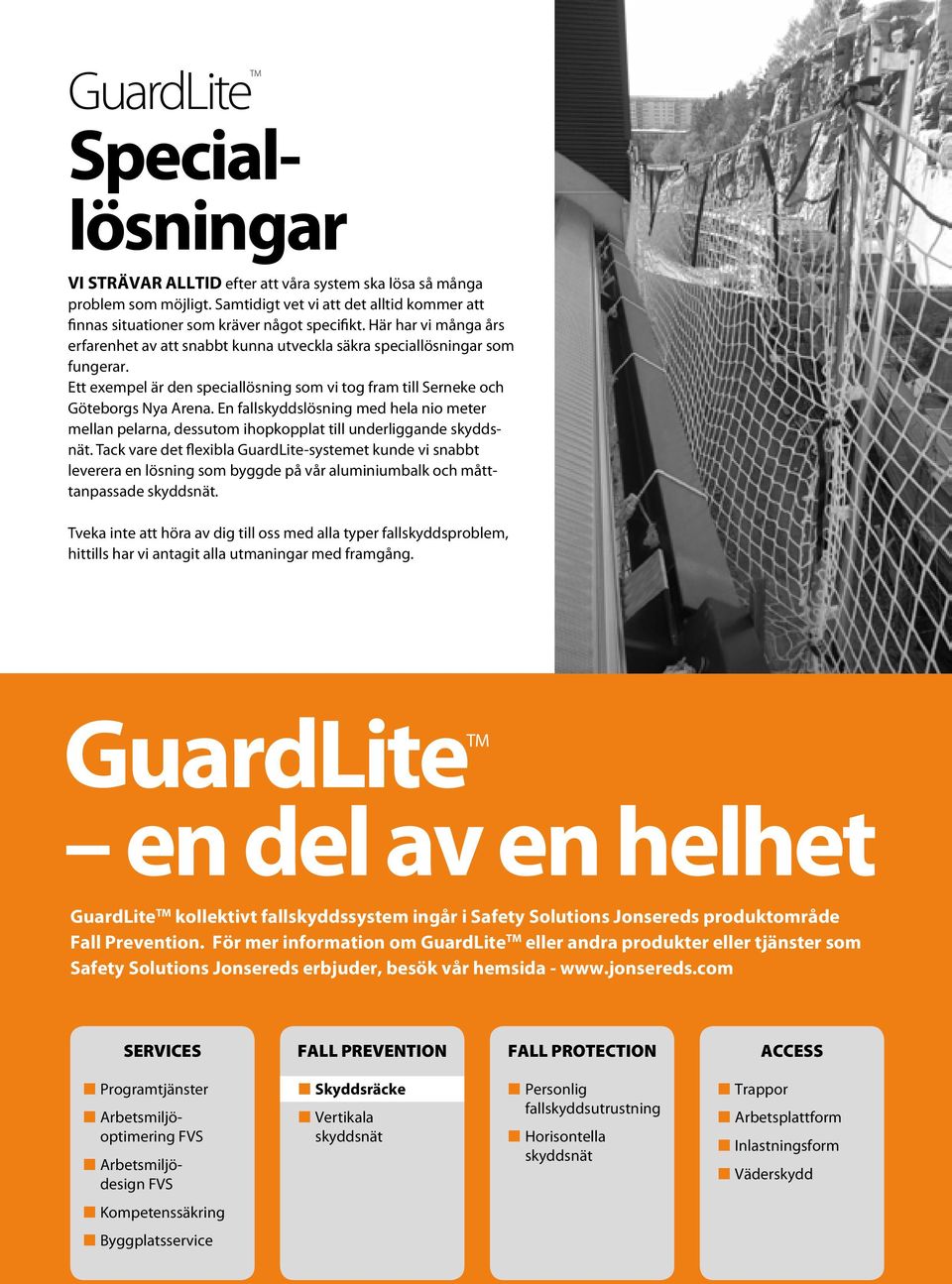

14 TM Speciallösningar VI STRÄVAR ALLTID efter att våra system ska lösa så många problem som möjligt. Samtidigt vet vi att det alltid kommer att finnas situationer som kräver något specifikt. Här har vi många års erfarenhet av att snabbt kunna utveckla säkra speciallösningar som fungerar. Ett exempel är den speciallösning som vi tog fram till Serneke och Göteborgs Nya Arena. En fallskyddslösning med hela nio meter mellan pelarna, dessutom ihopkopplat till underliggande skyddsnät. Tack vare det flexibla -systemet kunde vi snabbt leverera en lösning som byggde på vår aluminiumbalk och måtttanpassade skyddsnät. Tveka inte att höra av dig till oss med alla typer fallskyddsproblem, hittills har vi antagit alla utmaningar med framgång. TM en del av en helhet TM kollektivt fallskyddssystem ingår i Safety Solutions Jonsereds produktområde Fall Prevention. För mer information om TM eller andra produkter eller tjänster som Safety Solutions Jonsereds erbjuder, besök vår hemsida - SERVICES FALL PREVENTION FALL PROTECTION ACCESS n Programtjänster n Arbetsmiljöoptimering FVS n Arbetsmiljödesign FVS n Skyddsräcke n Vertikala skyddsnät n Personlig fallskyddsutrustning n Horisontella skyddsnät n Trappor n Arbetsplattform n Inlastningsform n Väderskydd n Kompetenssäkring n Byggplatsservice

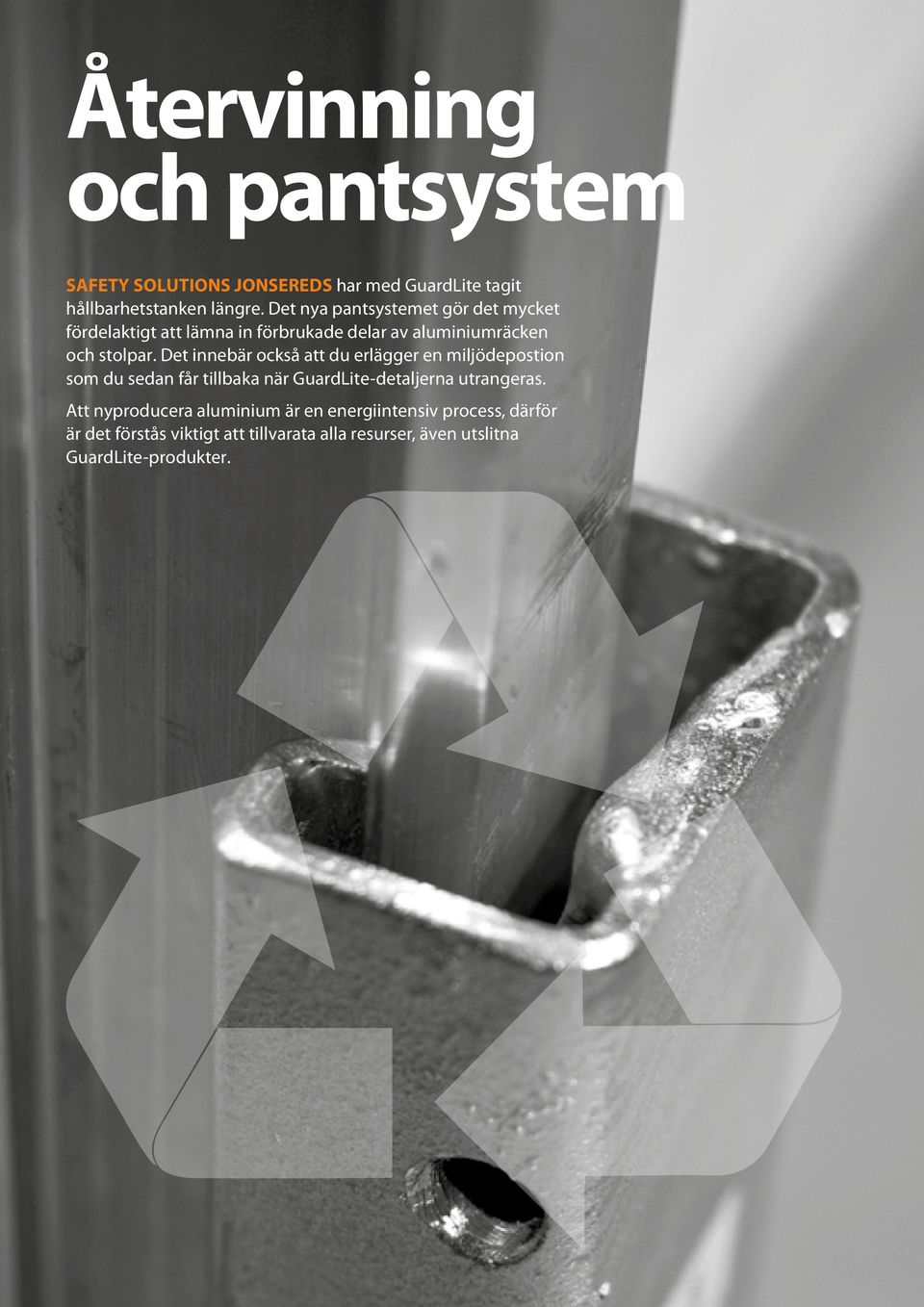

15 Återvinning och pantsystem SAFETY SOLUTIONS JONSEREDS har med tagit hållbarhetstanken längre. Det nya pantsystemet gör det mycket fördelaktigt att lämna in förbrukade delar av aluminiumräcken och stolpar. Det innebär också att du erlägger en miljödepostion som du sedan får tillbaka när -detaljerna utrangeras. Att nyproducera aluminium är en energiintensiv process, därför är det förstås viktigt att tillvarata alla resurser, även utslitna -produkter.
