1 Ramirent GuardLite TM KOLLEKTIVT FALLSKYDD

2 GUARDLITETMÄR DET LÄTTASTE SÄTTET ATT FÅ ETT RIKTIGT BRA FALLSKYDD Det innovativa fallskyddssystemet GuardLite TM är inte bara marknadens lättaste, det är också ett av de absolut säkraste och mest lättanvända. GuardLite TM fallskyddsräcken är konstruerade i aluminium. De är dessutom mycket enkla att montera. Det innebär att arbetet både går snabbare och blir mindre slitsamt. Fallskyddssystemet omfattar både fallskyddspaneler och fallskyddsnät. Våra fallskyddskonsulter kan dessutom göra ditt byggprojekt säkrare genom att BIMmodellera och förbereda det kollektiva fallskyddet, redan i program- och plane ringsstadiet. Bra planering och kontroll på alla aspekter av det kollektiva fall skyddet ger uppenbara fördelar. Innovatörerna bakom GuardLite TM har varit med om att skapa den kollektiva fallskyddsindustrin, utvecklat krav och kriterier för utformning och provning och därigenom satt standarden i Europa. Därför är det självklart att GuardLite TM uppfyller branschens standardkrav med råge. 2

3

4 DIN TRYGGHET I PROJEKTET ÄR DET VIKTIGASTE Bra säkerhet på en byggarbetsplats är ingen slump. God planering är det bästa sättet att förebygga olyckor och tillbud. Med vår expertis och arbetsmodell ser vi till att ditt behov av fallskyddslösningar blir rätt redan i programskedet. Det innebär också att du får en tydlig budget för fallskyddsåtgärderna. Det skapar trygghet både för personal och för projektets ekonomi. En tidig investering i säker arbetsmiljö betalar sig oftast flerfaldigt. Vi använder en arbetsmodell där vi först gör en risk analys av ditt projekt. Baserat på riskanalysen föreslår vi lämpliga åtgärder och metoder för fallskyddet. Vi använder bland annat BIM-modellering för att med datorns hjälp testa och utvärdera fallskyddslösningarna direkt i ritningssystemet. Vi kan till och med gå en Virtuell Skyddsrond TM i ditt dator simulerade byggprojekt. När byggstarten närmar sig hjälper vi dig med dokumentation och kvalitetssäkring av arbetsmiljön. Vi planerar logistik, upprättar tidsplaner och samordnar leveranser för att säkerhetsarbetet hela tiden ska ligga i fas med bygget. 4

5 1 PROCESSBESKRIVNING RISKANALYS Fokus på risk för fall: Person och materiel METODVAL Undvika Förhindra Förmildra 2 5 LOGISTIKPLAN Behov, kostnad, tid 3 4 RITNING/ BIM-MODELL 2D, 3D, 4D VIRTUELL SKYDDSROND TM Förbättra arbetsmiljön utifrån reviderade produktionsförutsättningar 5

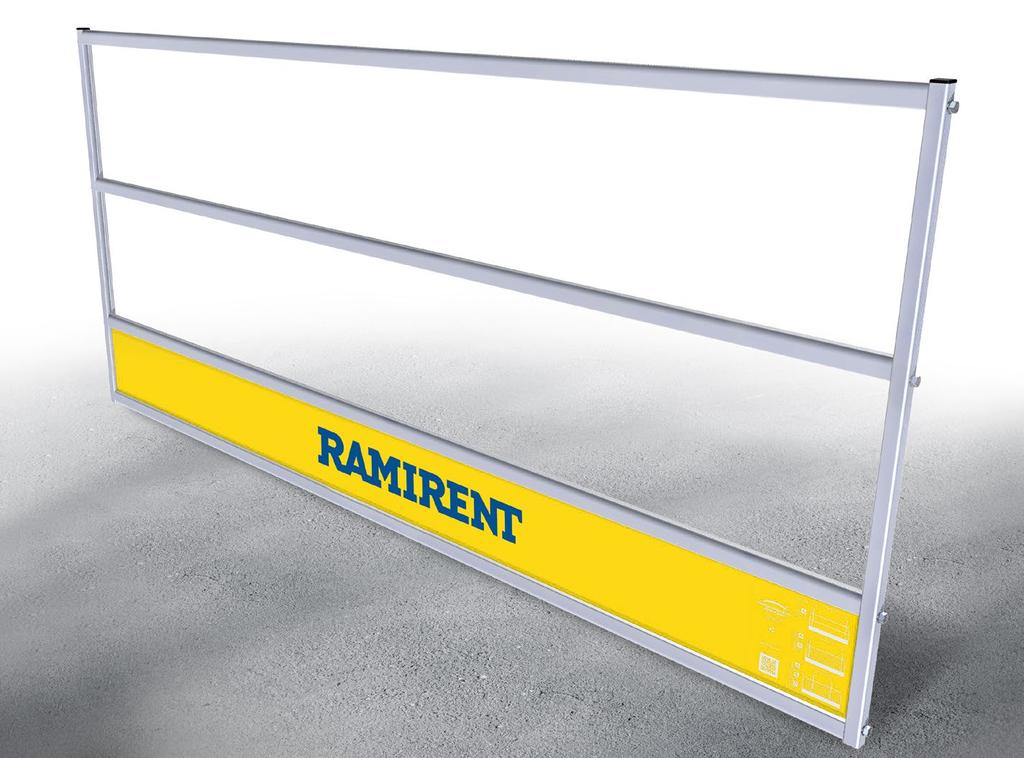

6 SKYDDSRÄCKESPANEL Med GuardLite Skyddsräckespanel skapar du enkelt ett tryggt och stabilt fallskydd, samtidigt som du erbjuder monteringspersonalen en mer ergonomisk arbetsmiljö. De starka egen designade aluminiumprofilerna gör att skyddsräckes panelen håller extremt låg vikt i sitt enklaste ut förande endast 9,9 kg. Panelernas moduluppbyggnad gör att vi kan minimera produktens miljöpåverkan, då de enkelt kan renoveras och återvinnas. Dessutom möjliggör modulariteten att panelerna kan modifieras utifrån behoven i just ditt byggprojekt. Skyddsräcket finns i två standardutföranden. Skyddsräckespanel R med en mellanledare, uppfyller EN Klass A. Skyddsräckespanel M, där mellan ledaren bytts ut mot ett stålnät, uppfyller EN Klass A, B och C. Skyddsräckespanelerna levereras i en smidig förvaringsbox läs mer på sidan 9. EN Klass A, B, C Finns i längderna 2,5 m, 1,7 m och 1,2 m Vikt Panel R 2,5 m: 9,9 kg Vikt Panel M 2,5 m: 11,5 kg Patenterad, mönsterskyddad Moduluppbyggd Flexibel Renoveringsbar Korrosionsbeständig Återvinningsbar 6

7 SKYDDSRÄCKESPANEL R Cat class 2,5 m : Vikt: 9,9 kg SKYDDSRÄCKESPANEL M Cat class 2,5 m: Vikt: 11,5 kg 7

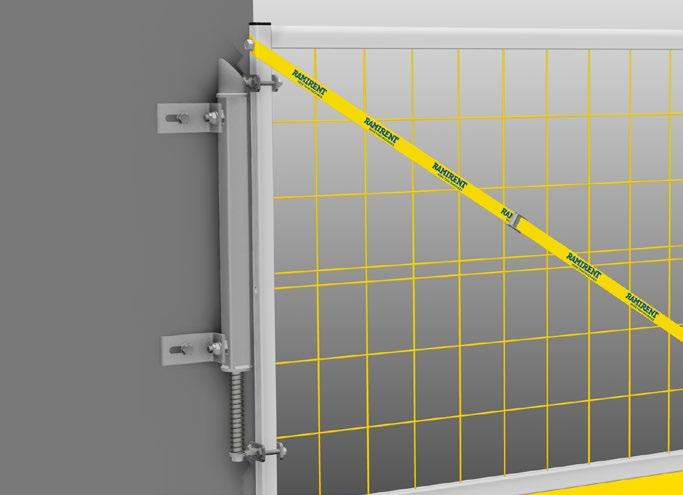

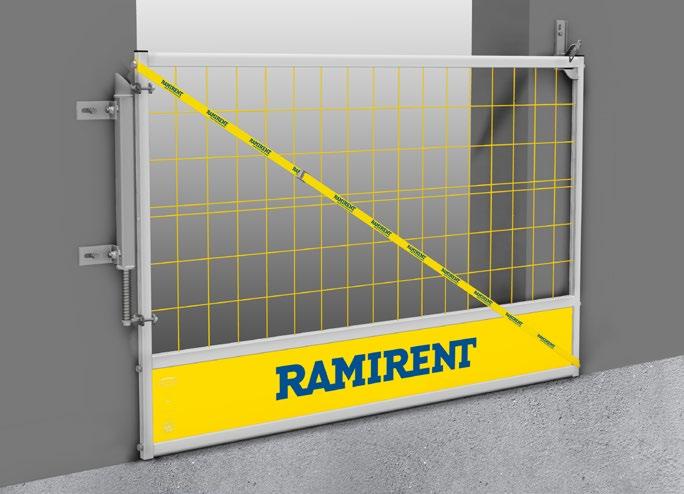

8 HISSCHAKTSGRIND Med GuardLite Hisschaktsgrind slipper du oroa dig för att tillfälliga öppningar i fallskyddet inte återställs en rostfri fjäder i gångjärnet ger en säker självstängning. Som tillbehör finns en självaktiverande låsklappa, som kan kompletteras med hänglås för extra säkerhet, t ex innan plattform byggts i hisschaktet. Gångjärnets krona är utformad så att grinden lyfter från valvet vid öppning, och går fri från eventuella ojämnheter. Grinden fungerar både vänster- och högerhängd och monteras med några få handgrepp. Gångjärnet är vridbart i två led så att gångjärnet kan monteras parallellt med, eller vinkelrätt mot, öppningen i t ex smyg. Hisschaktsgrind levereras som Panel R eller Panel M. Cat class: EN Klass A Vikt: 12,2 kg Mönsterskyddad SKYDDSRÄCKES- PANEL FLEXI Vår justerbara skyddsräckespanel löser problem som utstickande räcken från balkonggavlar eller nödlösningar vid trånga utrymmen och avslut. Skyddsräckespanelen anpassas enkelt till rätt storlek. Regleringen är steglös och kan varieras mellan 1250 och 2290 mm. Panelen låses i rätt läge genom att dra åt hållarna på Skyddsräckesstolpen. Skyddsräckespanel Flexi levereras som Panel M eller Panel R. Cat class M: Cat class R: EN Klass A Vikt: M 14,6 kg, R 13,4 kg Mönsterskyddad 8

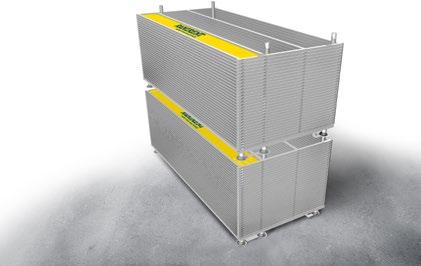

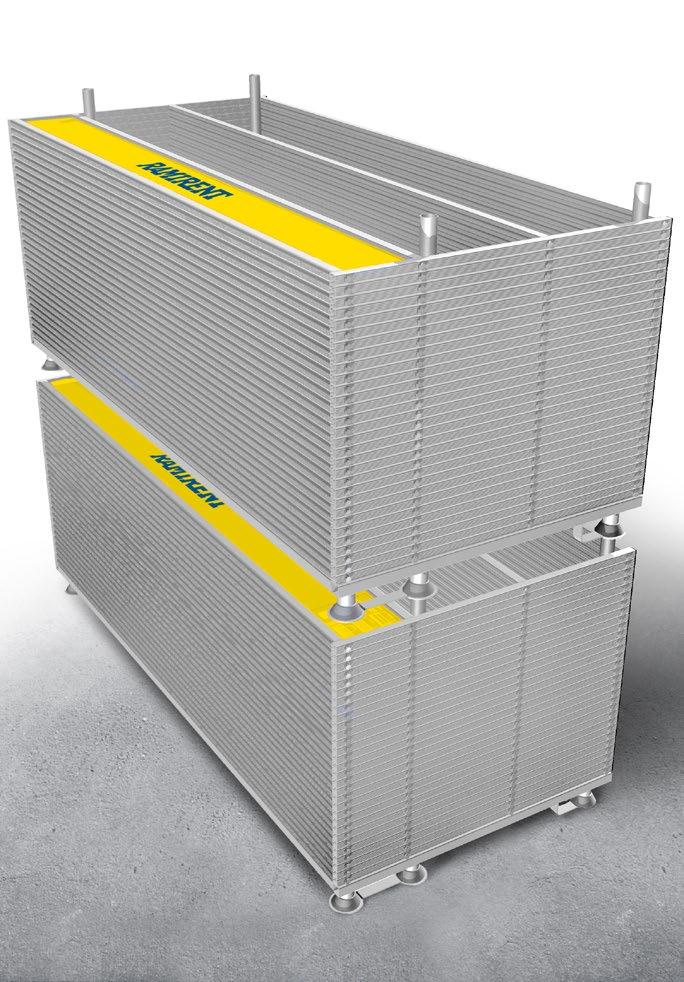

9 PANELBOX Panelboxen gör lagring, transport och hantering av GuardLite Skyddsräckespaneler enklare. Panelboxen är försedd med lyftöglor och kan också hanteras med gafflar. Stödrören är löstagbara, vilket gör att tomma boxar kan staplas och lagras mycket platseffektivt. Skyddsräckespanelerna kan staplas både stående och liggande i boxen. Upp till 3 fullastade boxar kan staplas på varandra. Panelboxen passar även för GuardLite Maxi Fallskyddspaneler och SafePass GC-Räcken Cat class: Vikt: 58 kg Tillbehör SKYDDSRÄCKES- STOLPE Skyddsräckesstolpens flexibilitet är en av nyckelfunktionerna i GuardLite -systemet. Räckeshållarna kan justeras i höjdled, och stolpens längd på 1,55 m gör att du slipper krångliga speciallösningar. Stolpens aluminiumprofil kan fästas i ankarprofiler, fyrkantiga hylsor och runda hylsor, och är dessutom kompatibel med ställningskopplingar. Stolpens räckeshållare gör att panelerna kan låsas fast med hjälp av mutterdragare, vilket dels gör systemet stummare för ökad trygghetskänsla, dels hindrar att obehöriga plockar bort räcket. Den passiva låsningen, GuardLock, klickar automatiskt fast i GuardLite skyddsräckesfästen och säkerställer låsning. Cat class: EN Klass A, B och C Vikt: 4 kg Patenterad, mönsterskyddad Återvinningsbar 9

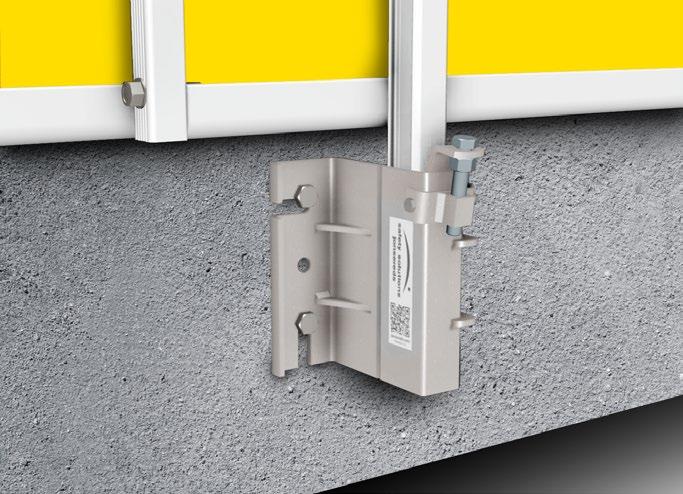

10 VALVFÄSTE Vårt vanligaste skyddsräckesfäste används på valv. Fästet kan användas med olika dimensioner och typer av skruvar tack vare infästningsplattans tvåstegsutformning. Infästningsplattans låga höjd minimerar momentet i infästningsskruven, vilket tillåter kortare skruv till bättre ekonomi. Fästet levereras med GuardLite Aktiv Låsning för stumt montage av skyddsräcket. Cat class: EN Klass A Vikt: 1,5 kg Patenterad, mönsterskyddad GJUTSKYDD Används tillsammans med GuardLite TM Valvfäste för att ge ett skydd till fästet vid pågjutning och flytspackling. Klarar upp till 100 mm pågjutning och kan givetvis återanvändas. Profileringen på sidorna ger ett bra grepp vid ifyllnad av betong efter demontage av skyddsräcket. Tillbehör Vikt: 0,2 kg 10

11 BALKONGFÄSTE Med GuardLite Balkongfäste kan du effektivisera fallskyddsmontage på balkonger. Skruvarnas c/c-avstånd kan varieras mellan mm, vilket gör att de infästningspunkter som är avsedda för det permanenta balkongräcket kan användas. Skruvspårens utformning gör att fästet enkelt kan hakas på förmonterade infästningsskruvar, och du får händerna fria till att hantera mutterdragaren. GuardLite Balkongfäste kan givetvis användas även på valvkant eller väggar. Fästet levereras med GuardLite Aktiv Låsning för stumt montage av skyddsräcket. Cat class: EN Klass A Vikt: 1,4 kg Mönsterskyddad VERTIKALFÄSTE När du inte vill att skyddsräckespanelerna ska vara i vägen på valvet passar Vertikalfästet bra. Två paneler kan hängas omlott på fästet utan att sticka in över kanten. Skruvslitsarnas utformning gör att du kan förmontera skruvar och sedan enkelt haka på fästet. Slitsarna gör också att fästet kan demonteras i sidled, vilket är en fördel när utfackningsväggar monteras. Vertikalfäste XL har längre c/c-avstånd för infästningsskruvarna, och passar bra när lägre utdragslaster behövs, exempelvis vid kvarsittande form eller plåtavstängare. Fästena levereras med GuardLite Aktiv Låsning för stumt montage av skyddsräcket. Cat class: Cat class XL: EN Klass A Vikt: 2,1 kg, XL 2,5 kg Mönsterskyddad 11

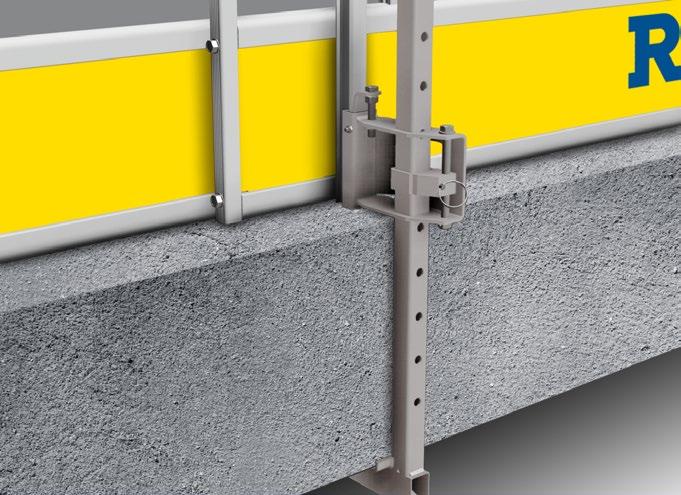

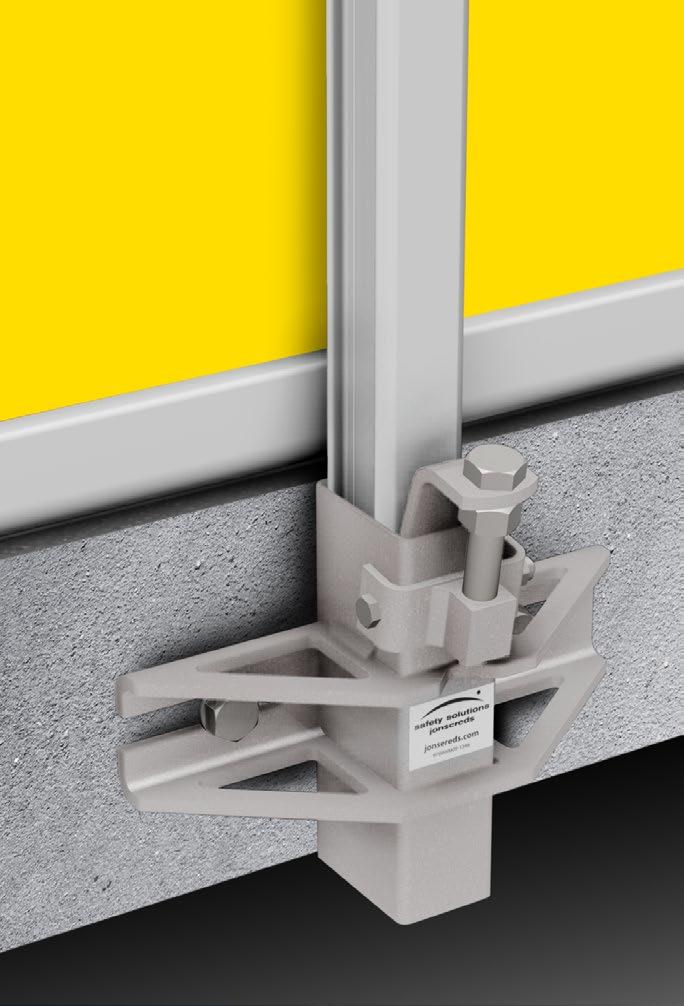

12 TVING Ett flexibelt skyddsräckesfäste som kan monteras över både valvkant och väggtopp. Tvingen är marknadens starkaste och snabbaste. Öppningen grovjusteras med ett enkelt handgrepp och dras därefter åt med hjälp av mutterdragare. Åtdragningsskruven har åtkomst från två håll, så du kan välja om stolpen ska sitta på insidan eller utsidan om t ex väggtopp, utan att det blir krångligt att dra åt tvingen. Fästet levereras med GuardLite TM Aktiv Låsning för stumt montage av skyddsräcket. Tvingen finns i två storlekar: För montage mm samt XL-utförande mm. Cat class: Cat class XL: EN Klass A Vikt: 5,9 kg, XL 6,9 kg Mönsterskyddad STÅLBALKSTVING XL En tving XL som har kompletterats med två enkla flänsgrepp som används på stålbalkar och stålpelare. Tack vare att flänsgreppen är justerbara längs tvingkroppen, kan du välja hur långt ifrån balkens flänsar skyddsräcket ska placeras. Läs mer om Tving XL ovan. Cat class: Mönsterskydd EN Klass A Vikt: 8,2 kg 12

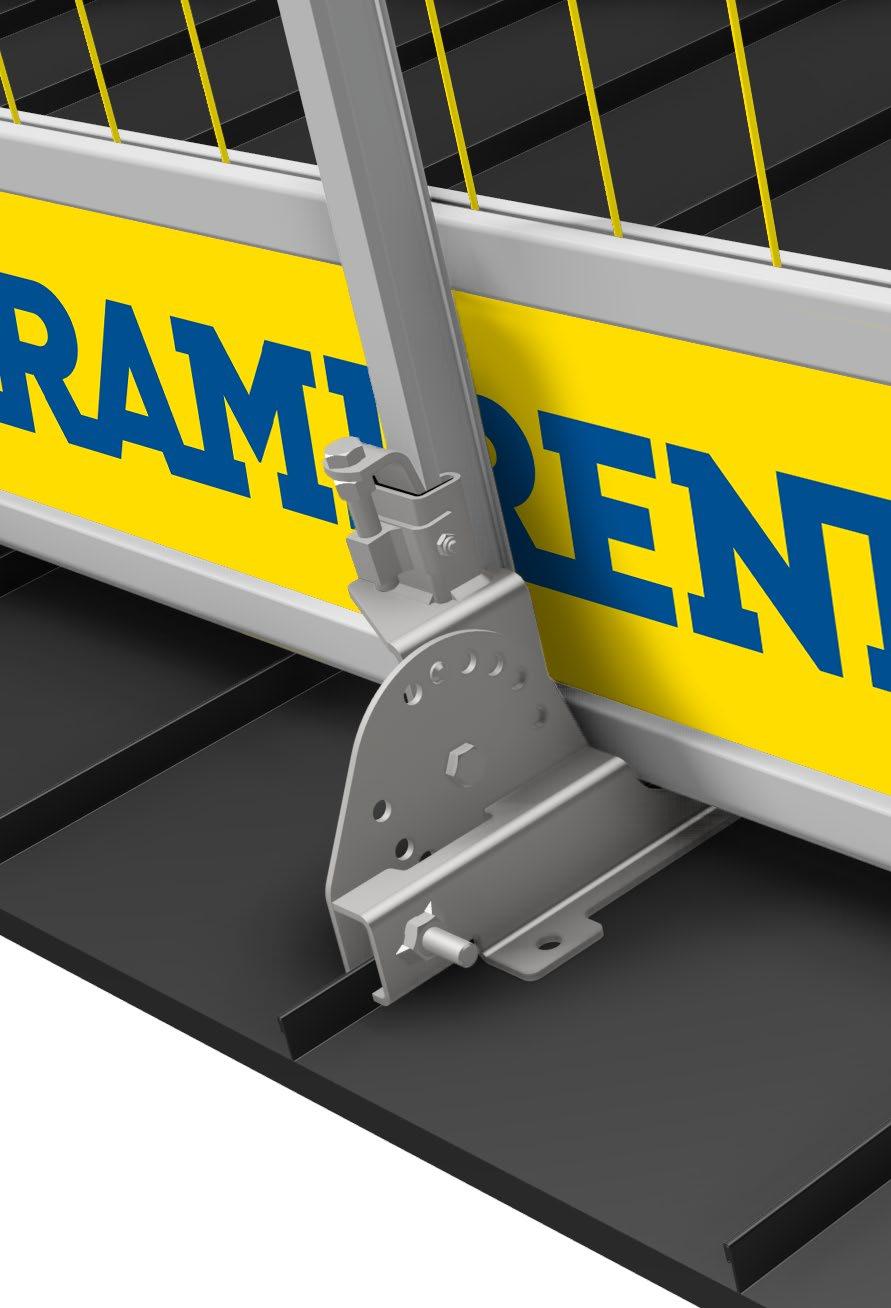

13 PLÅTFALSFÄSTE Används för montage av skyddsräcke på falsade plåttak. Med endast två skruvar kläms fästet fast över plåtfalsen. Fästets sinusformade utstick möjliggör bra grepp utan att skada takplåten. För montage på sluttande tak kan fästet vinklas och därmed monteras vinkelrätt på tak med upp till 60 lutning. Genom att lossa en skruv kan vinkeln snabbt ändras, alla skruvar justeras med mutterdragare och hylsstorlek 18 precis som övriga GuardLite -fästen. Plåtfalsfästets låga höjd gör att skyddspanelerna kan monteras ända ner mot falsen och minimerar därmed risken att verktyg och dylikt faller från taket. Fästet levereras med GuardLite TM Aktiv Låsning för stumt montage av skyddsräcket. Cat class: Mönsterskydd EN Klass A, B Vikt: 3,7 kg Kan monteras med c/c upp till 2,4 m VERTIKALBALK Vertikalbalken monteras på fasad, valvkant eller pelare när du behöver lämna valv- eller takytan fri. Fästet har steglös justering och kan användas vid överhäng upp till 0,8 m. På balken finns en linjal ställ in stolphållaren i rätt läge redan på marken så kan du minimera dyrbar tid i t ex skylift. Nyckelhålsfunktionen underlättar montage, då skruvar kan förmonteras innan fästet hakas på. Fästet levereras med GuardLite Aktiv Låsning för stumt montage av skyddsräcket. Cat class: EN Klass A Vikt: 5,9 kg Mönsterskyddad 13

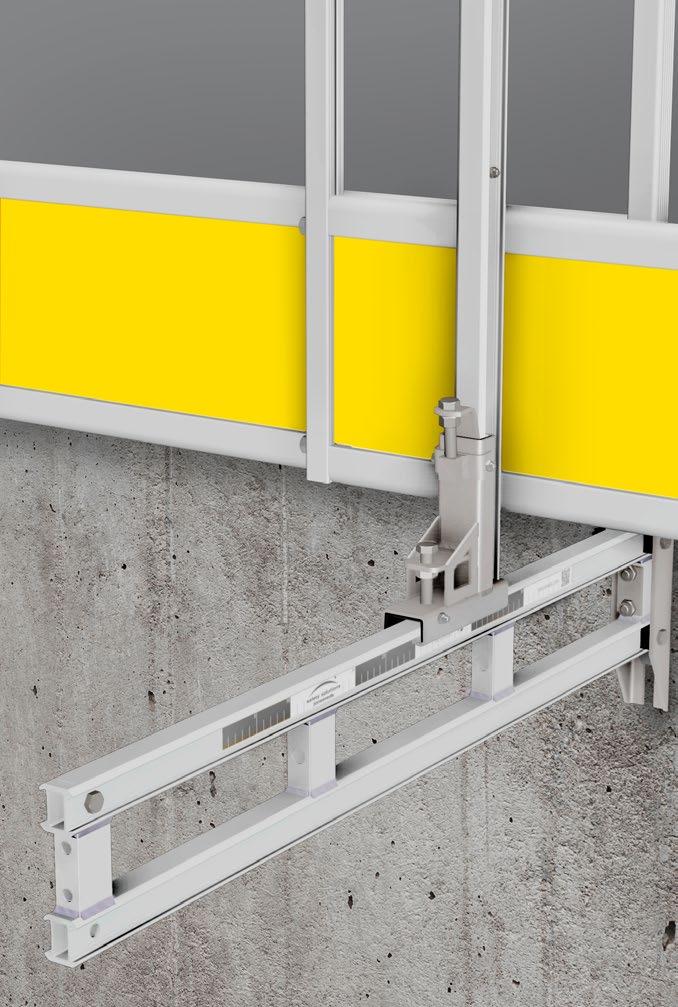

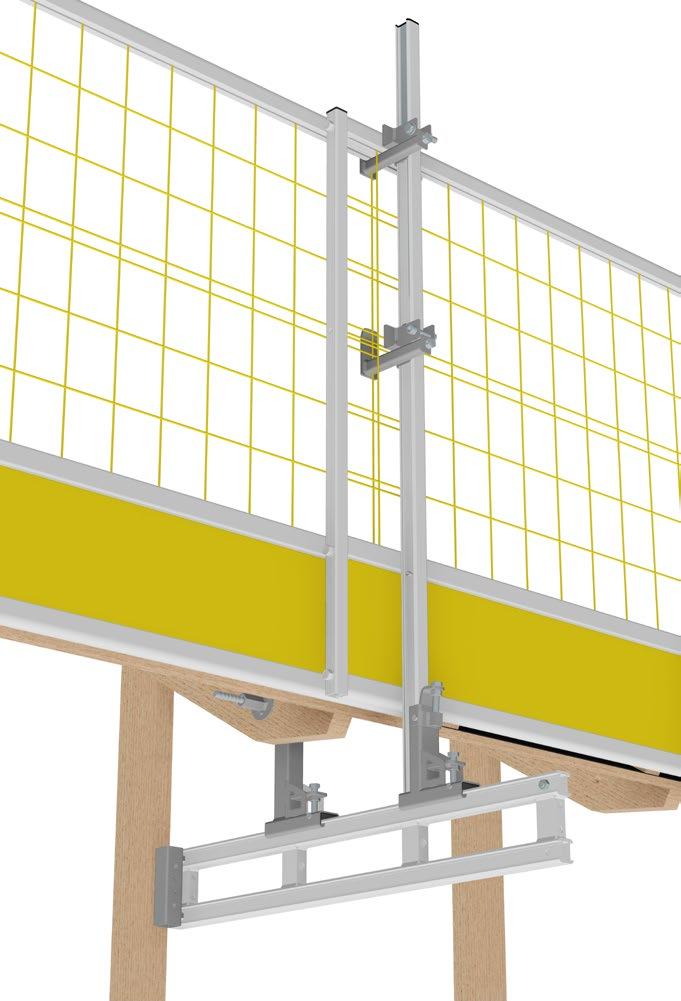

14 TAKFOTSFÄSTE Takfotsfästets steglösa justeringsmöjligheter gör montage enkelt och flexibelt. En linjal på balken gör att du kan ställa in alla fästen på marken och därmed minimera montagetid på höjd. Inga tillbehör behövs för att stödja och fästa mot fasad/ takstolsben. Komplettera med takfotsstöd om du inte kan stödja balken mot fasad/takstolsben, eller vid stora takutskott. Fästet levereras med GuardLite Aktiv Låsning. Cat class: EN Klass A, B, C Vikt: 6,7 kg Mönsterskyddad GAVELFÄSTE Låt skyddsräcket sitta på plats medan takkonstruktionen färdigställs och lämna kvar spontplåten, som sedan kan användas igen vid t ex takrenovering. Spontplåten har dubbla gänghylsor, vilket ger en säkrare infästning samt ett stabilare skyddsräcke. Balken kan hakas i spontplåten innan skruvarna dras åt, vilket gör montaget enkelt och ergonomiskt, då du får händerna fria att hantera mutterdragaren och slipper stå och hålla i fästet. Levereras med GuardLite Aktiv Låsning. Cat class: EN Klass A Vikt: 6,7 kg Mönsterskyddad 14

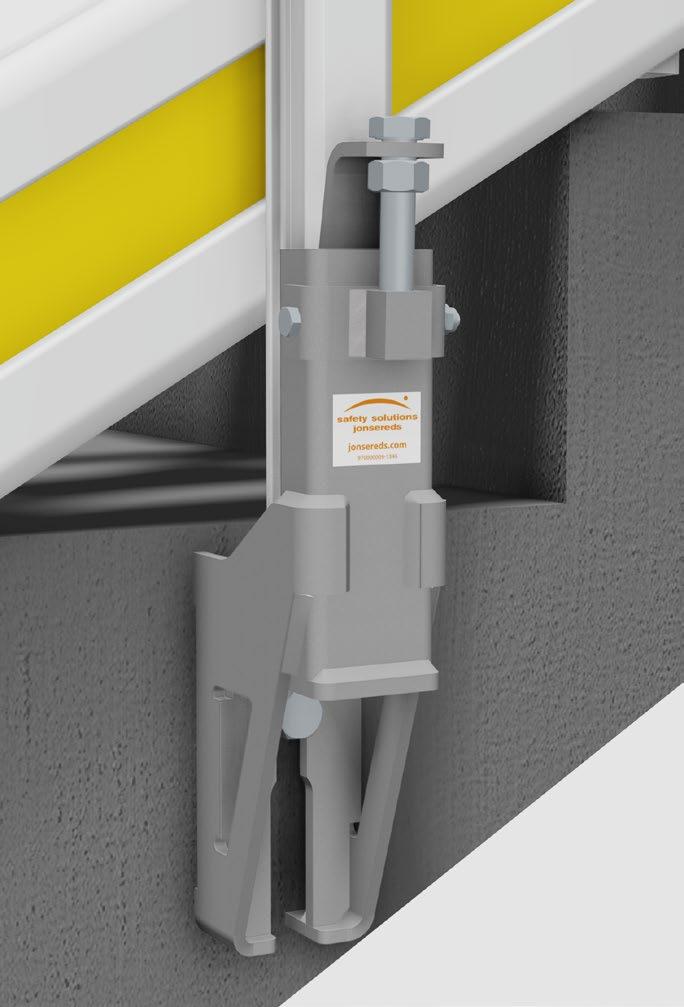

15 TRAPPFÄSTE Trappfästet är anpassat för att kunna skruvas fast i infästningspunkter avsedda för det permanenta trappräcket. Ursparingen i infästningsplattan gör att olika dimensioner och typer av infästningsskruvar kan användas. Ursparingen förenklar också montage, då infästnings skruv kan förmonteras innan fästet sätts på plats. Utformningen av fästet är svetssäkrat. Fästet levereras med GuardLite TM Aktiv Låsning för stumt montage av skyddsräcket. Cat class: EN Klass A Vikt: 1,9 kg Mönsterskyddad SKYDDSRÄCKES- PANEL TRAPPA Ett skyddsräcke utvecklat speciellt för användning i trappor. Bygger på samma teknik som våra standardräcken, moduluppbyggda i aluminium för extremt låg vikt. Lutningen på räcket är 30 grader, men fungerar också med andra lutningar. Räcket hängs enkelt på skyddsräckesstolpen och låses fast med hjälp av de justerbara räckeshållarna. Inbyggd fotlist. Cat class: EN Klass A Vikt: 8,5 kg 15

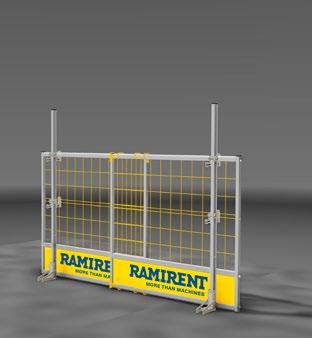

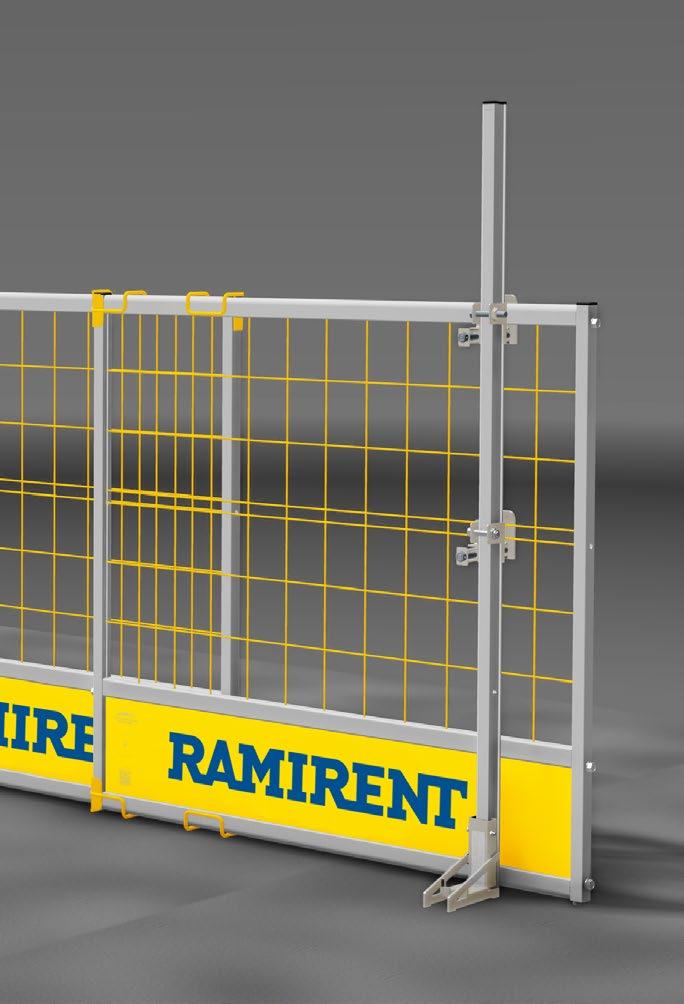

16 GUARDLITE MORGONDAGENS FALLSKYDD REDAN IDAG SKYDDSRÄCKESPANEL R Marknadens lättaste skyddsräckespanel med mellanledare, för största möjliga flexibilitet. SKYDDSRÄCKESPANEL M Skyddsräckespanel med stålnät för maximalt skydd. SKYDDSRÄCKESGRIND Den självstängande grinden är lätt att montera, och går fri från marken vid öppning. SKYDDSRÄCKESPANEL FLEXI En justerbar skyddsräckespanel för användning på balkonggavlar eller som avslut. > > > > M: / R: PANELBOX SKYDDSRÄCKESSTOLPE VALVFÄSTE GJUTSKYDD För enkel lagring, transport och hantering av GuardLite Skyddsräckespaneler. En flexibel stolpe som gör att du slipper speciallösningar. Låsbara hållare gör att panelerna kan säkras. Vårt vanligaste fäste. Kan användas med olika skruvdimensioner. Skyddar GuardLite Valvfäste vid pågjutning och flytspackling. > > > > Försäljningsprodukt BALKONGFÄSTE För balkong eller valvkant. Det svetssäkrade fästet är lågt för att inte sticka upp över arbetsytan. > VERTIKALFÄSTE Används då skyddsräcket inte får sticka in över arbetsytan. Finns i XLutförande för större c/c mellan skruvar. > / XL: TVING Ett flexibelt skyddsräckesfäste som kan monteras över både valvkant och väggtopp. Finns i två storlekar. > / XL: STÅLBALKSTVING XL En tving XL som har kompletterats med två enkla flänsgrepp. Används på stålbalkar och stålpelare. > PLÅTFALSFÄSTE Används för montage av skyddsräcke på falsade plåttak. VERTIKALBALK Ett justerbart fäste för montage av skyddsräcke på t ex fasad, pelare eller valvkant. TAKFOTSFÄSTE Ett justerbart fäste som monteras i takfot eller träbalk. Tillbehör för stora takutsprång finns. GAVELFÄSTE Ett justerbart fäste som skapar ett stadigt skyddsräcke vid gavlar. > > > >

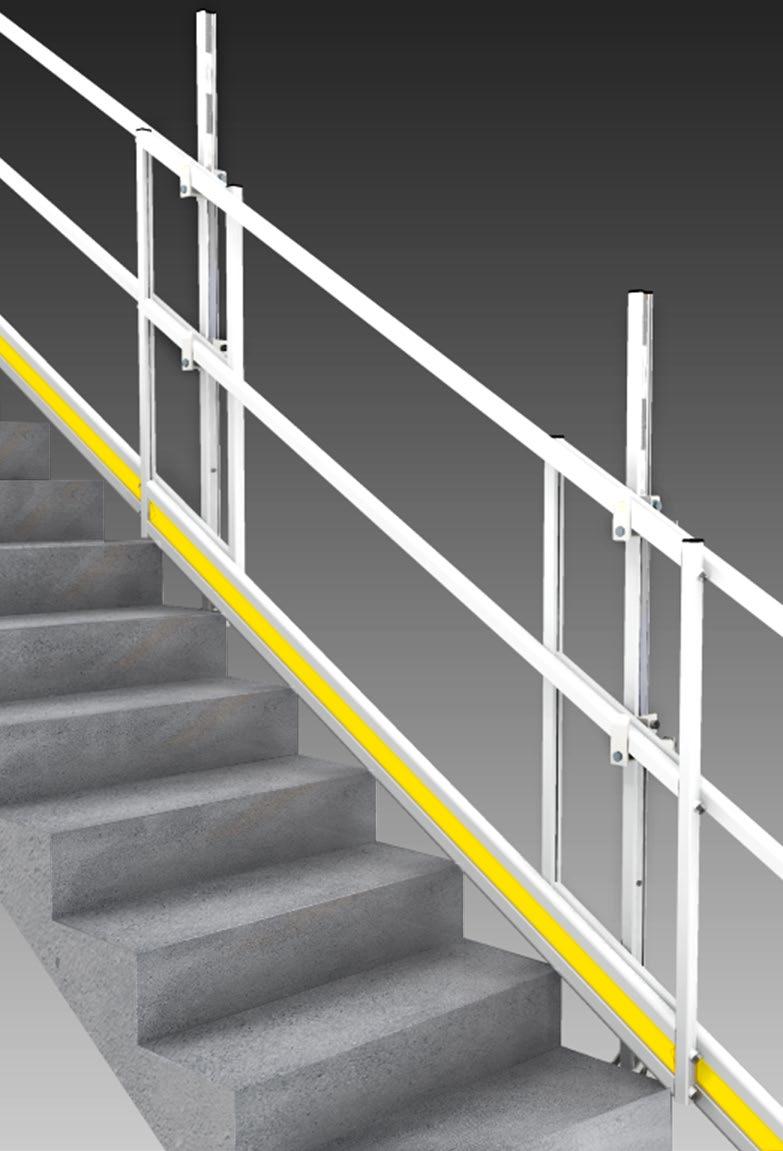

17 TRAPPFÄSTE Anpassat för att kunna skruvas fast i infästningspunkten som är avsedd för det permanenta trappräcket. > SKYDDSRÄCKESPANEL TRAPPA Ett skyddsräcke utvecklat speciellt för användning i trappor. Uppfyller EN Klass A. > GUARDLITE MAXI PELARFÄSTE Pelarfästet skruvas eller svetsas fast. Kan lämnas kvar på byggnaden tack vare den slimmade designen. > MAXI PELARSIDOFÄSTE Sidofästet används vid t ex pelarförlängare och kan skruvas eller svetsas fast. Finns i höger- och vänsterutförande. > vä , hö MAXI PELARFÄSTE KLACK Lösa klackar svetsas med fördel fast redan på fabrik för att minimera montagetid på site. GUARDLITE MAXI PELARSTOLPE Pelarstolpen häktas fast i Pelarfästet med ett enkelt handgrepp. Får plats i skarv mellan väggblock. GUARDLITE MAXI JUSTERBAR STOLPE Stolpen kan justeras i både höjd- och djupled även efter montage. Linjaler underlättar justeringarna. MAXI FALLSKYDDSPANEL De lätta och starka panelerna kopplas ihop med ett klick. > Försäljningsprodukt > > > FALLSKYDDSNÄT Används för att hindra människor och material från att falla till under liggande plan. > / / NÄTKROK Används tillsammans med Nätpuck för mycket snabbt montage av fallskyddsnät. > NÄTPUCK Används för montage av skyddsnät tillsammans med GuardLite Nätkrok. Finns för skruv- och svetsmontage. > > Svetspuck finns för försäljning TVINGPUCK En stark och kompakt tving som används vid montage av Nätpuck på balkar. > FIXPUCK Används där infästningen kräver att lasten fördelas på två skruvar, exempelvis vid montage i träkonstruktioner. > BALKGREPPSPUCK Lättmonterat fäste som används vid montage av Nätpuck på balkar. > GUARDLITETM BINDLINOR Används för montage av skyddsnät. Finns i 2,5 m eller 5,0 m längd. > Försäljningsprodukt 17

18 EN EN KVALITETSSTÄMPEL EN är en europeisk standard som definierar hur ett skyddsräcke ska vara utformat och testat för att ge ett pålitligt skydd. Det är viktigt att välja rätt produkter till rätt användningsområde, eftersom det ställs olika krav på bland annat öppningar och styrka beroende på klassificering. Klass C-system ska till exempel klara av att fånga upp en person som glider längs ett brant tak, vilket förstås ställer helt andra krav än om en person ramlar mot ett räcke som står på valv. Ett skyddsräcke som uppfyller EN13374, uppfyller också per automatik Arbetsmiljöverkets krav. A KLASS A KLASS B KLASS C För lutningar mellan Öppningar i räcket max 470 mm. Statiska laster. B KLASS B KLASS A 0-30 För lutningar mellan 0 30 *. Öppningar i räcket max 250 mm. Statiska och dynamiska laster. C KLASS C För lutningar mellan **. Öppningar i räcket max 100 mm. Dynamiska laster. GENERELLA KRAV MIN höjd på räcke: 1 m *** MIN höjd på fotlist: 150 mm *** 1,0 m 0,15 m * Klass B kan användas på lutningar upp till 60 om fallhöjd ej överskrider 2 m ** Vid lutningar mellan får fallhöjd ej överskrida 5 m *** Mäts vinkelrätt från arbetsytan 18

19 ETT HÅLLBART FALLSKYDD Att hyra utrustning är i sig miljömässigt smart. Ramirent har med GuardLite TM tagit hållbarhetstanken längre. Att nyproducera aluminium är en energiintensiv process, därför har vi konstruerat ett system som är enkelt att reparera och återvinna. Hållbarhet handlar om att tillvarata alla resurser, som exempelvis utslitna GuardLite TM -produkter. 19

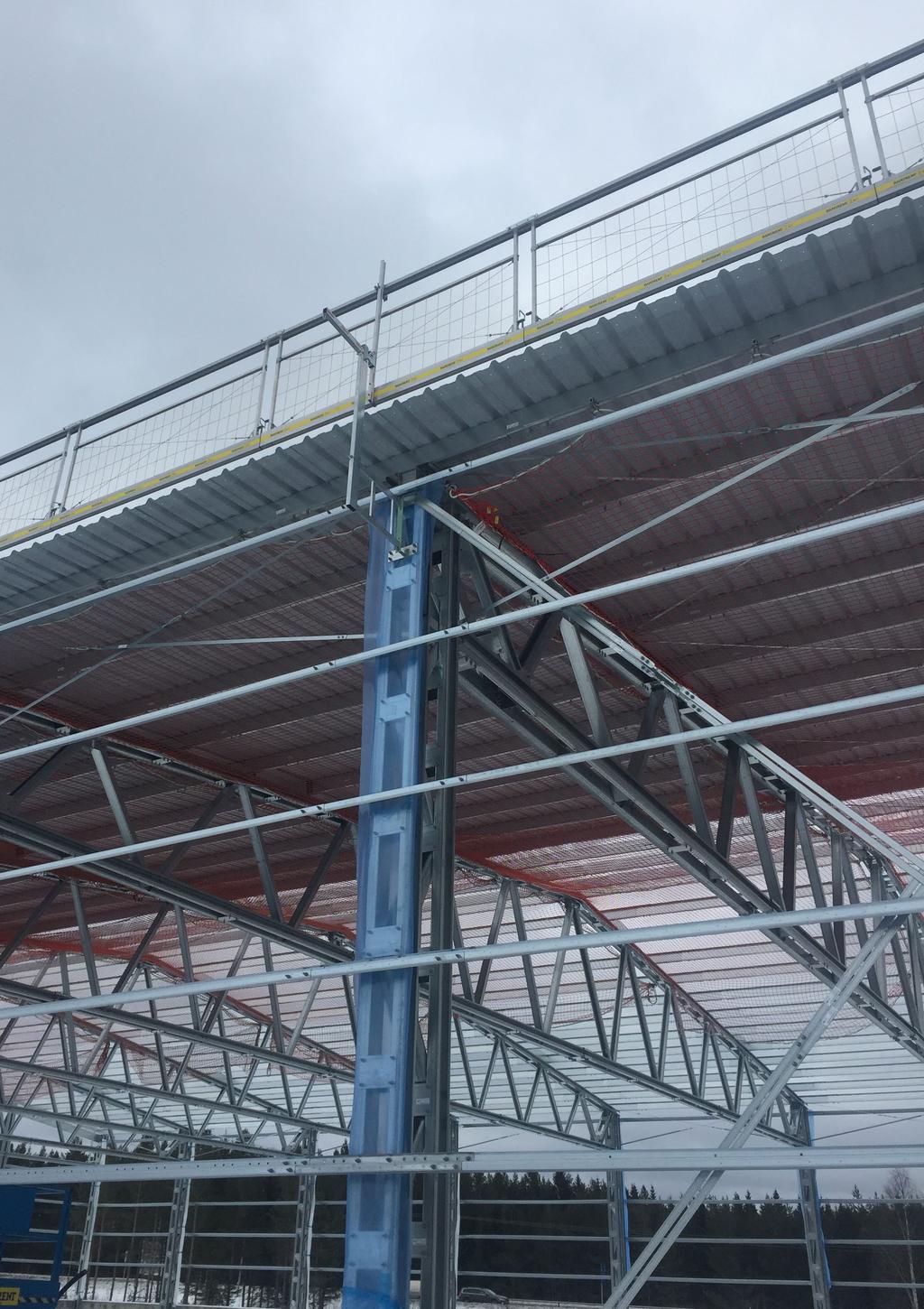

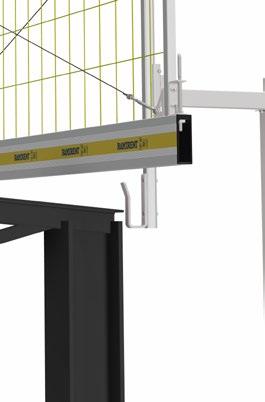

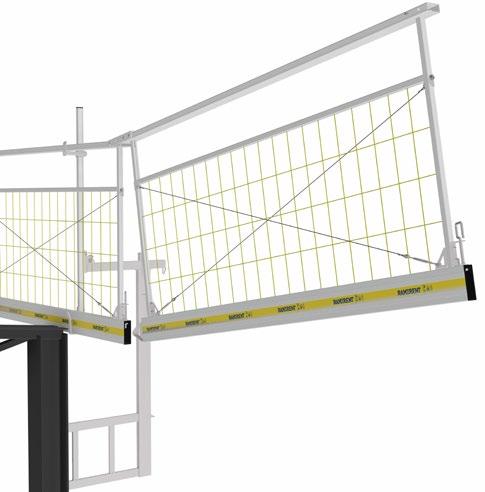

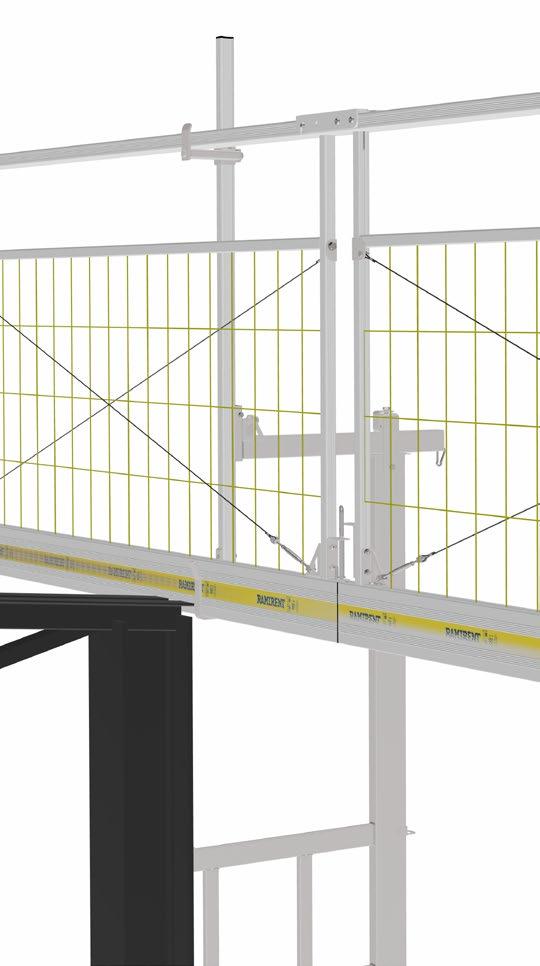

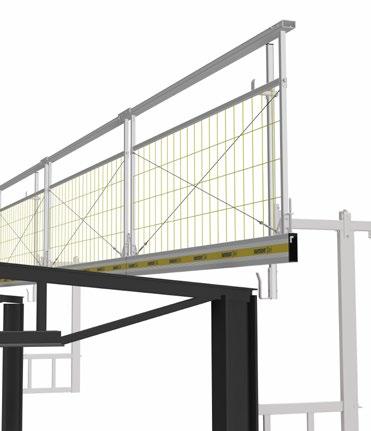

20 DET LÄTTASTE SÄTTET ATT GÖRA HALLBYGGET SÄKRARE GuardLite Maxi är marknadens säkraste fallskyddssystem utvecklat specifikt för hallbyggnation. Ditt byggprojekt blir säkrare och kan komma igång snabbare, då detta lättviktssystem går mycket enkelt och snabbt att montera. GuardLite Maxi erbjuder stor flexibilitet då panelernas läge kan justeras i både höjd- och djupled, även efter att systemet monterats. Komponenternas låga vikt tillsammans med självlåsande kopplingsanordningar, gör att systemet monteras mycket snabbt och enkelt. Precis som i GuardLite TM -systemet är komponenterna i detta system modulbaserade, vilket gör dem både repareroch återvinningsbara. Systemet uppfyller den europeiska standarden EN för temporära skyddsräckessystem, både Klass A och B, upp till 7,5 meters c/c-avstånd mellan infästningarna. För en komplett fallskyddslösning på hallbygget kompletteras GuardLite Maxi med med GuardLite skyddsnätsystem som monteras snabbt och säkert med Nätpuck och Nätkrok. 20

21 21

22 SÅ HÄR ENKELT MONTERAR DU Det modulbaserade systemet GuardLite TM Maxi är med sina få komponenter mycket enkelt att montera. 1 Pelarfästet monteras på hallens pelare (trä, stål eller betong). Montera pelarstolpen och den justerbara stolpen. 2 3 Justera stolpen mot arbetsytan. 4 Häng på paneler mellan stolparna i första facket. 5 Klicka på resterande paneler. 22

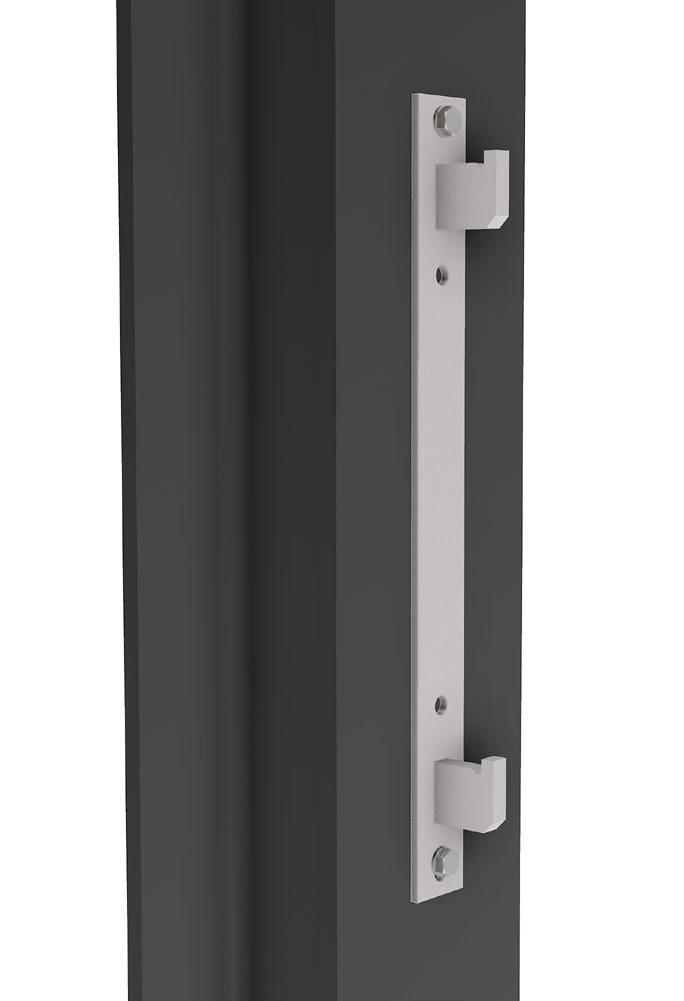

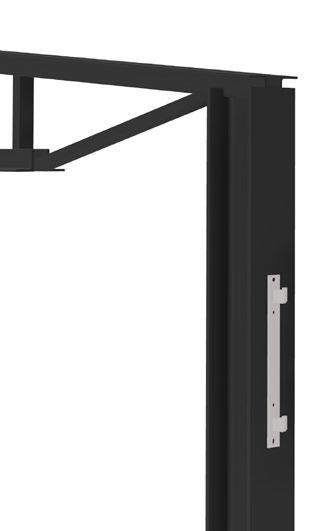

23 MAXI PELARFÄSTE Pelarfästet kan skruvas på fasad, betong och träpelare eller svetsas fast på stålpelare. Klackarna som bär Pelarstolpen är endast 14 mm breda, och i djup bygger fästet totalt bara 56 mm. Fästet kan därför lämnas kvar när skyddsräcket demonterats, då inga delar sticker ut från byggnaden. Två ytterligare varianter av pelarfästen finns tillgängliga: lösa klackar för svetsmontage och pelarsidofästet som används vid t ex pelarförlängare. Läs mer nedan. Cat class: EN Klass A, B Vikt: 1,7 kg Patentsökt MAXI PELARFÄSTE KLACK Pelarfäste Klack kan med fördel svetsas fast redan på fabrik för att minimera montagetid på site. Den tillhörande svetsjiggen säkerställer passning mot Pelarstolpen. Precis som våra övriga pelarfästen kan klackarna lämnas kvar på byggnaden när skyddsräcket demonterats tack vare den slimmade designen. EN Klass A, B Vikt: 0,3 kg/st Patentsökt 23

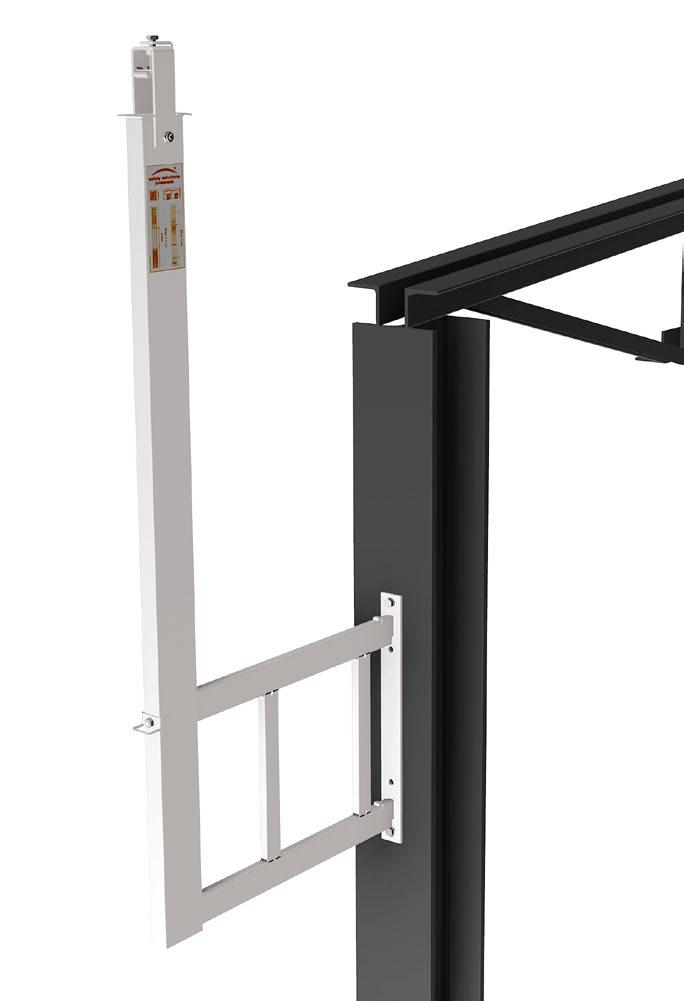

24 MAXI PELARSIDOFÄSTE Det sidomonterade Pelarfästet finns i höger- och vänsterutförande och används vid t ex pelarförlängare. Färgkodning i grönt (högerhängd) och rött (vänsterhängd) gör att du lätt kan skilja fästena åt. Precis som våra övriga pelarfästen kan fästet lämnas kvar eftersom inga detaljer sticker ut från byggnaden vid demontering av skyddsräcket. Fästena kan med fördel monteras redan i fabrik för att minimera montagetid på site. Cat class höger: Cat class vänster: EN Klass A, B Vikt: 1,4 kg Patentsökt MAXI PELARSTOLPE Pelarstolpen häktas fast i Pelarfästet med ett enkelt handgrepp. En fjäderbelastad sprint säkrar automatisk Pelarstolpen genom att låsa under Pelarfästets fasade klackar. Pelarstolpens bredd vid pelarfästet är endast 20 mm, vilket gör att den passar i skarven mellan väggblocken. Cat class: EN Klass A, B Vikt: 12,5 kg Patentsökt 24

25 MAXI JUSTERBAR STOLPE Justerbarheten hos stolpen gör att du kan använda GuardLite Maxi vid överhäng på upp till 440 mm utan speciallösningar. Stolpen har också en justerbarhet på 400 mm i höjdled. Panelerna hängs enkelt på stolpen, och den övre hållaren kan dras åt med mutterdragare från både in- och utsidan av panelen. Cat class: EN Klass A, B Vikt: 6,3 kg Patentsökt MAXI FALLSKYDDS- PANEL De lätta och starka panelerna skapar ett stadigt och säkert skyddsräcke. I två enkla steg kopplas panelerna samman och en automatiserad låsning säkrar panelerna med ett klick. Därefter är det möjligt att bygga på med nästa panel. Cat class: EN Klass A, B Vikt: 20 kg Patentsökt 25

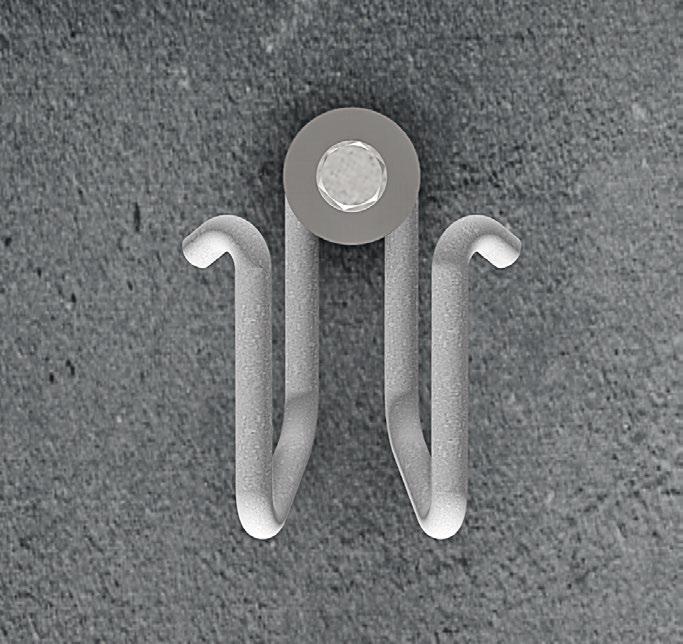

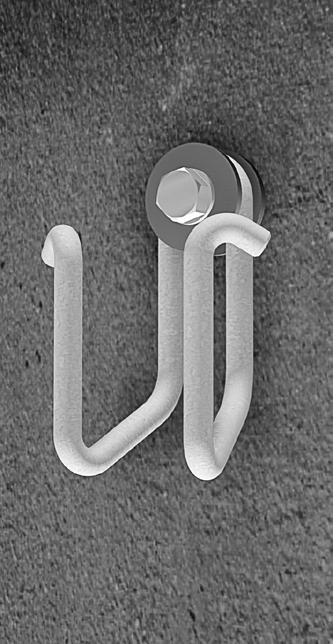

26 GUARDLITETM SKYDDSNÄTSSYSTEM GuardLite TM Maxi är den perfekta lösningen för kantskydd på hallbyggnaden. Men för att säkert kunna montera taket måste en skyddsnätslösning finnas under arbetsytan för att säkra arbetsplatsen, fånga fallande föremål samt skydda människor vid fall. Vårt patenterade upphängningssystem SafePuck, med Nätpuck och Nätkrok, gör att montage av skyddsnät går många gånger snabbare än montage med traditionella bindlinor. 26

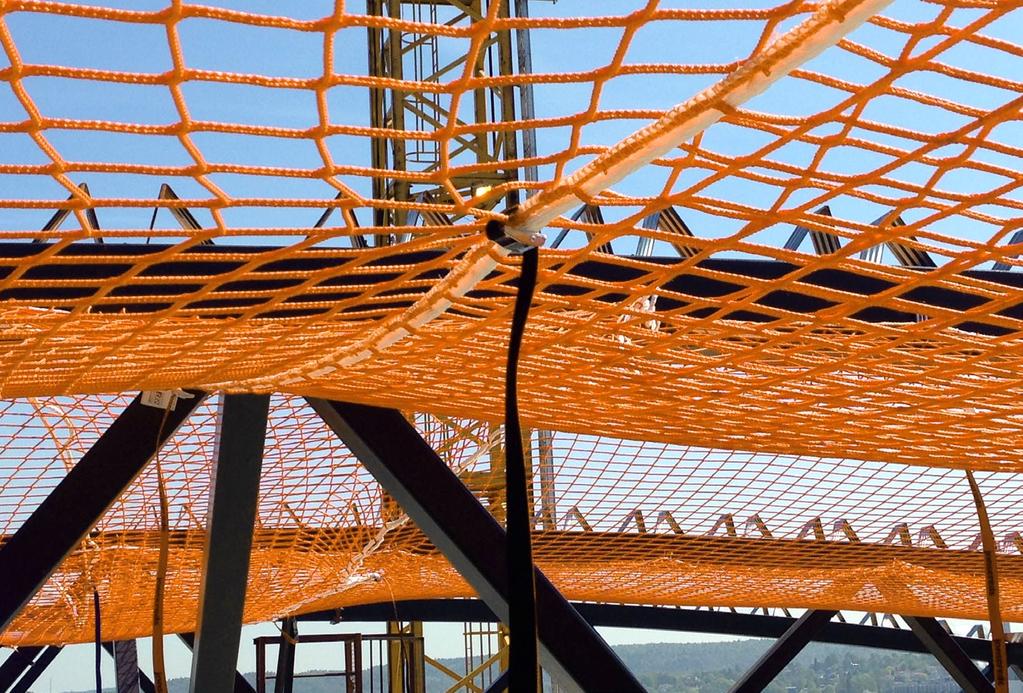

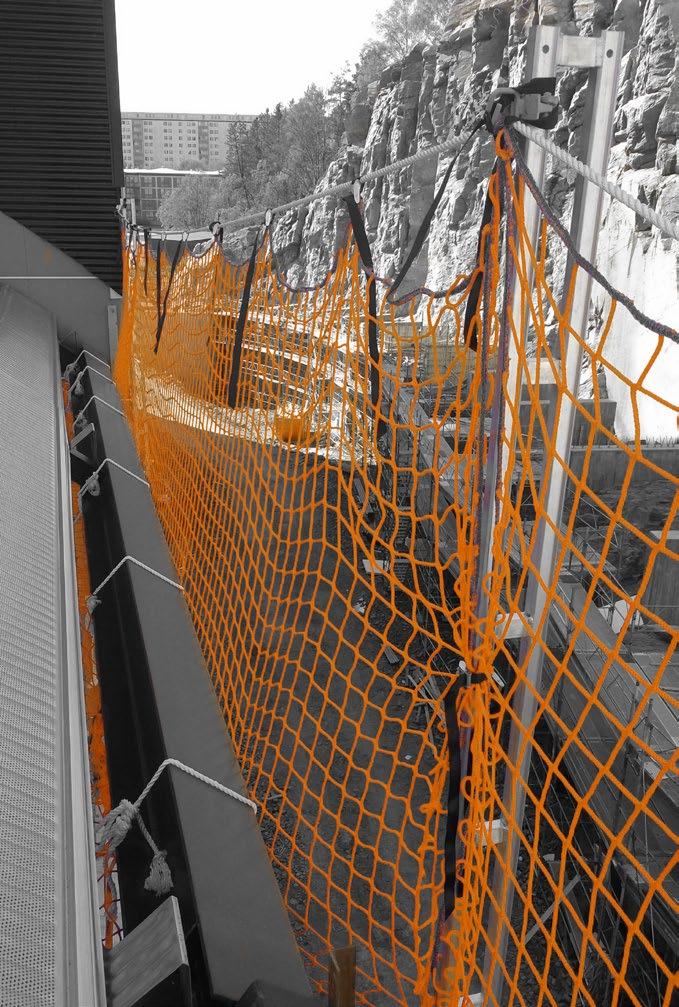

27 FALLSKYDDSNÄT Med GuardLite Fallskyddsnät skapar du en säker arbetsplats för alla, utan behov av personlig fallskyddsutrustning. Näten kan dessutom fånga upp fallande material. GuardLite Fallskyddsnät är vävda för bästa hållfasthet - knutna nät riskerar att brista vid knutpunkterna. Givetvis är samtliga fallskyddsnät individmärkta, för att vi ska kunna säkerställa säkerhetsstatusen på varje enskilt nät. Finns i tre storlekar: 7,5 x 7,5 m, 7,5 x 15 m och 10 x 10 m. Cat class: 7,5x7,5: ,5x15: x10: EN NÄTKROK Med GuardLite Nätkrok och tillhörande Nätpuck monterar du fallskyddsnät på en bråkdel av tiden jämfört med traditionellt använda lösningar, som bindlinor. Nätkroken hakas enkelt på pucken. Den unika utformningen gör att kroken måste hakas på i två steg, vilket under användning omöjliggör att den hakas av oavsiktligt. Kroken kan också monteras utan puck med korrekt skruv och bricka. Cat class: EN Vikt: 0,3 kg Patenterad NÄTPUCK Nätpucken fungerar som en flexibel hållare till Nätkroken. Pucken finns i två utföranden, för skruvmontage eller svetsmontage. Vid nyproduktion monteras nätpucken med fördel redan på fabrik på så sätt kan du ytterligare minimera dyr maskintid på site. Det patenterade systemet med Nätpuck och Nätkrok möter de senaste uppdateringarna i EN1263-2, där dubbelt så stark infästning krävs. Cat class skruvpuck: Svetspuck finns för försäljning EN Vikt Skruvpuck: 0,07 kg Svetspuck: 0,14 kg Patenterad 27

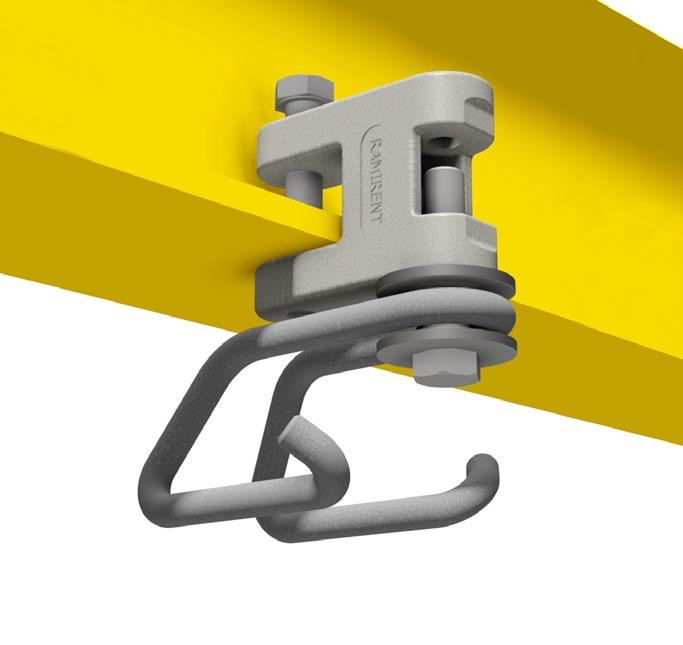

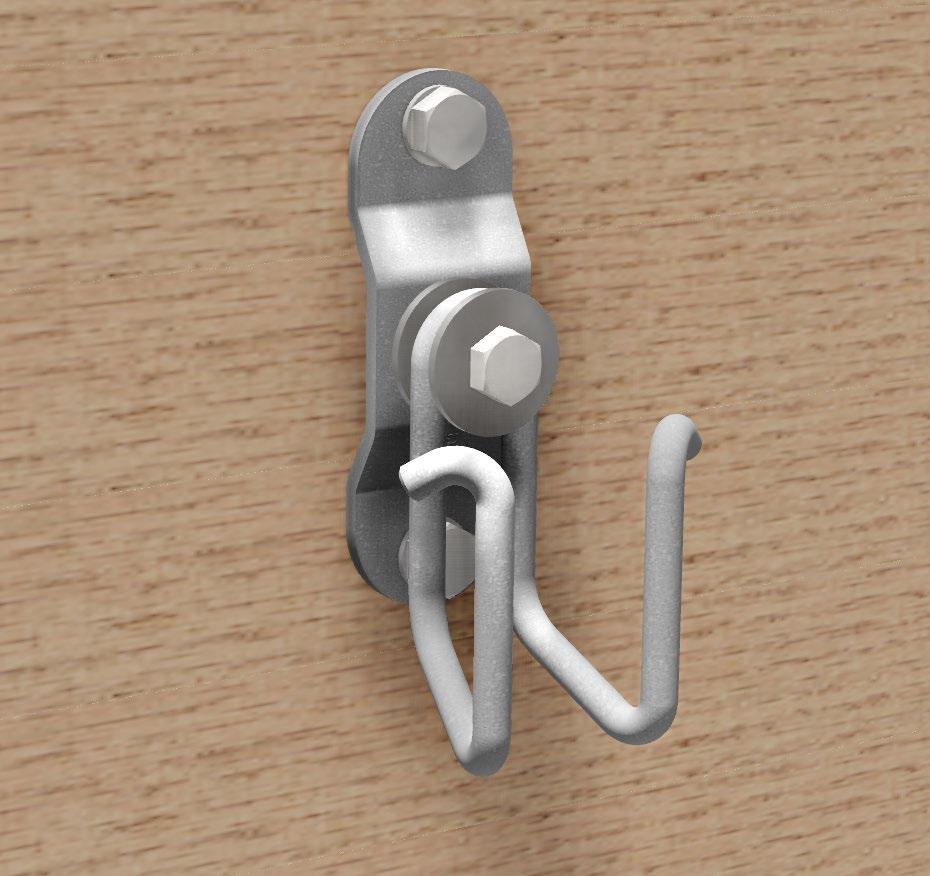

28 TVINGPUCK En extremt stark och kompakt tving som används vid montage av Nätpuck på balkar. Cat class: EN Vikt: 0,8 kg Patenterad 2-FIXPUCK Används där infästningen kräver att lasten fördelas på två skruvar, exempelvis vid montage i träkonstruktioner. Cat class: EN Vikt: 0,4 kg Patenterad BINDLINOR Används för montage av skyddsnät. Finns i två längder: 2,5 m och 5 m. EN Försäljningsprodukt 28

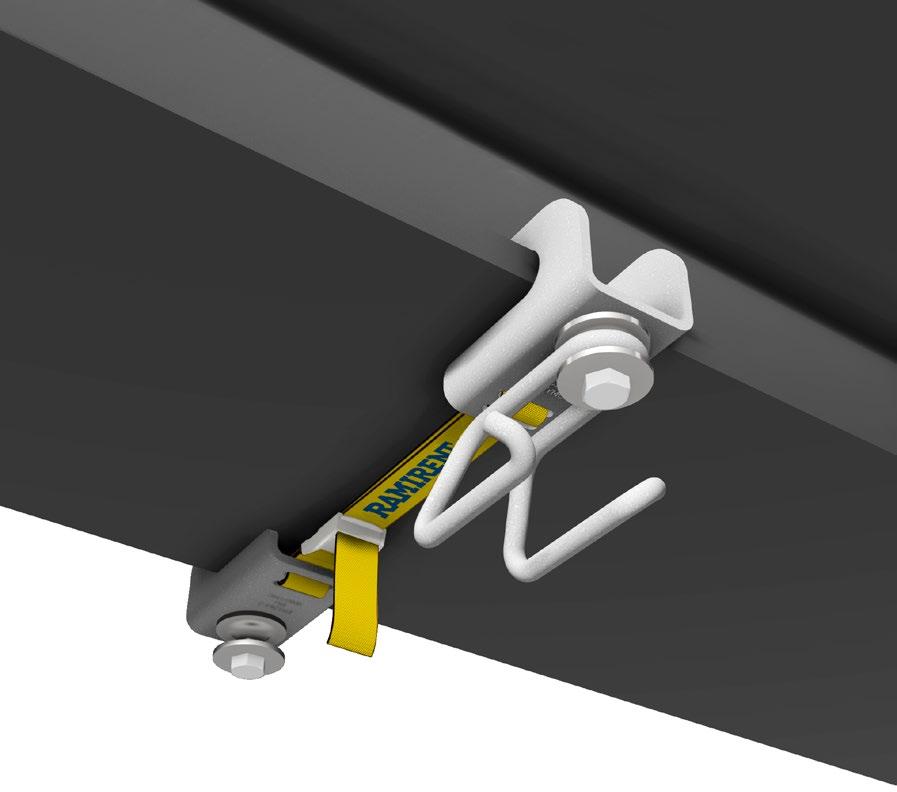

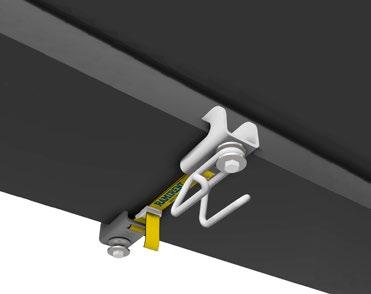

29 BALKGREPPS PUCK Lättmonterat fäste som används för montage av Nätpuck på balkar. Levereras med två Nätpuckar för stor flexibilitet. Cat class: EN Vikt: 1,2 kg Patenterad SPECIAL- LÖSNINGAR Vi strävar alltid efter att våra system ska lösa så många problem som möjligt. Samtidigt vet vi att det alltid kommer att finnas situationer som kräver något specifikt. Här har vi många års erfarenhet av att snabbt kunna utveckla säkra speciallösningar som fungerar. Ett exempel är den speciallösning som vi tog fram till Serneke och Göteborgs Nya Arena. En fallskyddslösning med hela nio meter mellan pelarna, dessutom ihopkopplat med underliggande skyddsnät. Tack vare det flexibla GuardLite TM -systemet kunde vi snabbt leverera en lösning som byggde på vår aluminiumbalk och måttanpassade skyddsnät. Tveka inte att höra av dig till oss med alla typer av fallskyddsproblem hittills har vi antagit alla utmaningar med framgång. 29

30 30 MORGONDAGENS FALLSKYDD REDAN IDAG

31 Det har aldrig varit lättare att få ett riktigt bra fallskydd på en byggarbetsplats. Det kollektiva fallskydds systemet GuardLiteTM håller extremt låg vikt och är enkelt att montera. GuardLiteTM är uppbyggt så att det är enkelt att reparera; alla delar går att byta ut ett bra sätt att minska miljöpåverkan. Väljer du att hyra GuardLiteTM har du gjort ett mycket bra val både för säkerhet och miljö. Ta kontakt med närmaste kundcenter eller gå in på ramirent.se för ytterligare information om GuardLiteTM. 31

32 RR_Guardlite_Collective_fall_protection_SE_ver03_0817. Ramirent är en ledande leverantör av uthyrningslösningar som kombinerar de bästa maskinerna med service och kunskap. Vi erbjuder hyreslösningar som förenklar våra kunders verksamhet. Bland våra kunder märks företag inom såväl byggindustrin som övrig industri samt offentlig sektor. Våra kundcenter finns över hela landet, från Kiruna i norr till Trelleborg i söder. Ramirent AB ingår i Ramirentkoncernen, som har verksamhet i 10 länder. Ramirent More Than Machines. Växel: eller alfanummer: 0771-RAMIRENT Besök ramirent.se för adress till ditt närmaste kundcenter och till Ramirents huvudkontor.
