FLYTTBAR COMBILOKAL. Lyftinstruktioner för etablering

Transkript

1 FLYTTBAR COMBILOKAL Lyftinstruktioner för etablering

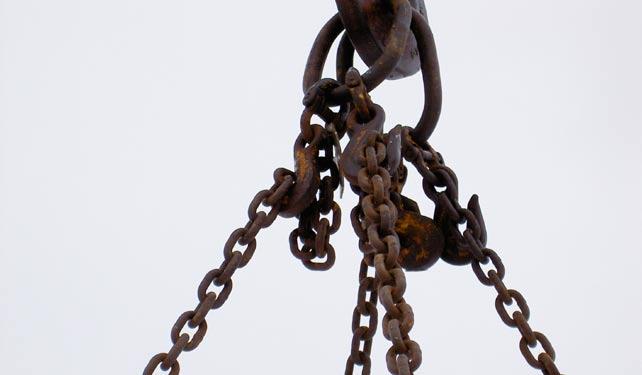

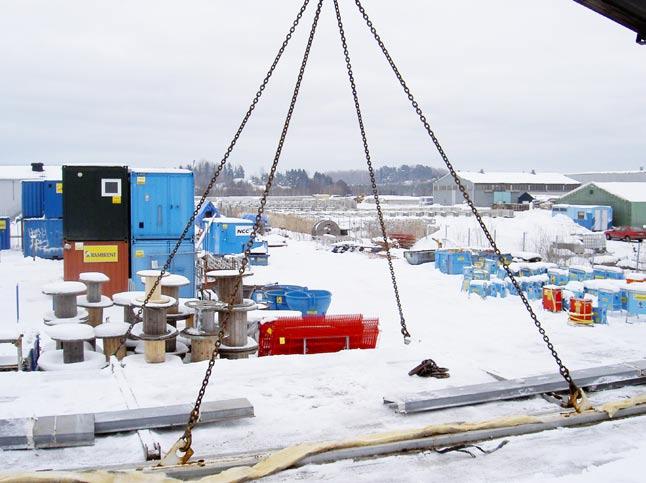

2 Instruktionerna skall följas vid etablering av Combilokal, dessa kompletterande instruktioner gäller främst montaget av taksektioner, detta för att undvika risker som kan uppstå om man inte gör korrekta lyft samt ej använder rätt lyftredskap. Det är även med en allmän montagebeskrivning i slutet av denna instruktion. Vid etableringar av Combilokaler är det viktigt att lyften av de olika delarna görs på ett riktigt sätt, inte minst takdelar som det lätt kan bli problem med om lyften inte blir raka. När lyften skall göras av takdelar på Combilokal skall detta göras med 4-partskätting (viktigt är att säkerställa med förare av kran att lyftredskapen är besiktigade/kontrollerade)

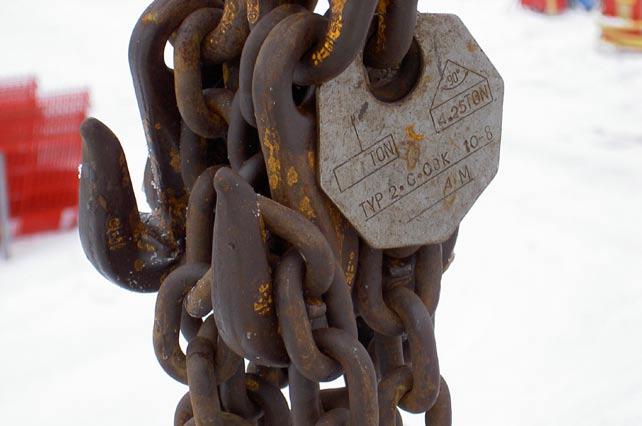

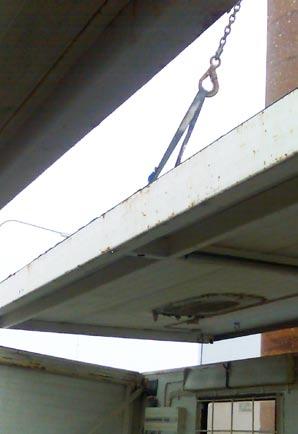

3 4-partskätting som används skall vara möjlig att korta ner för att kunna utföra raka lyft, risken är annars att takdelar kärvar fast i de monteringstappar som finns. Det är viktigt vid val av lyftredskap att man inte får för stor lyftvinkel, överskrid aldrig 90 lyftvinkel på lyftredskapen.

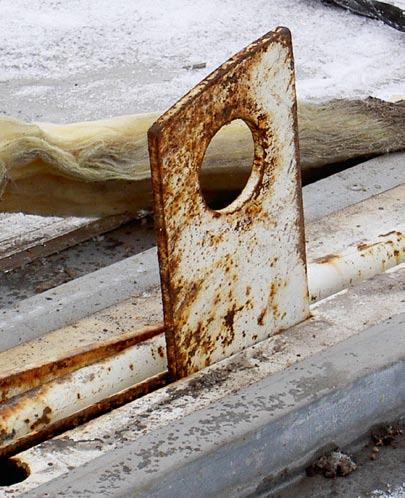

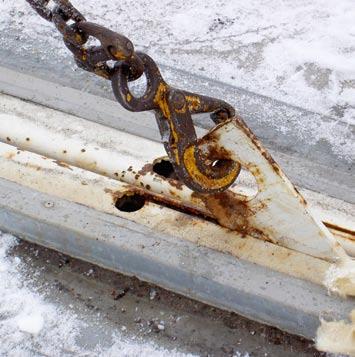

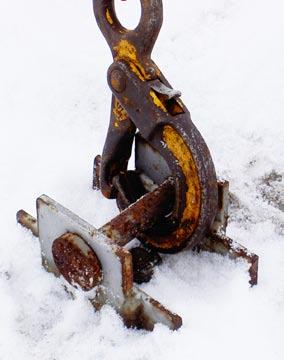

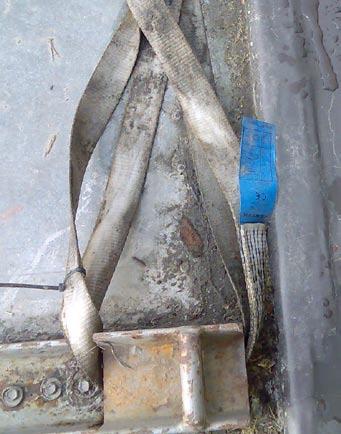

4 Lyftöglor i taksektioner som är anpassade för att göra lyftet i SKALL användas. Endast kättingkrokar får användas vid lyft. Användande av mjuka lyftredskap är förbjudet. Se nästa bild. Användande av mjuka lyftredskap är förbjudet. Detta kan medföra stora risker när det är vassa kanter på fästöglor.

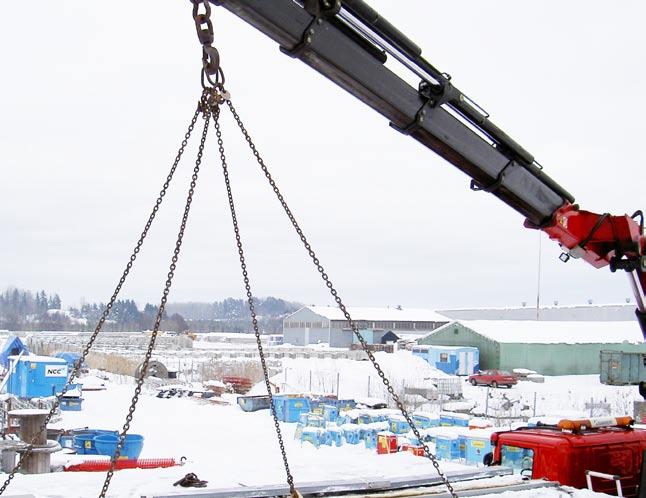

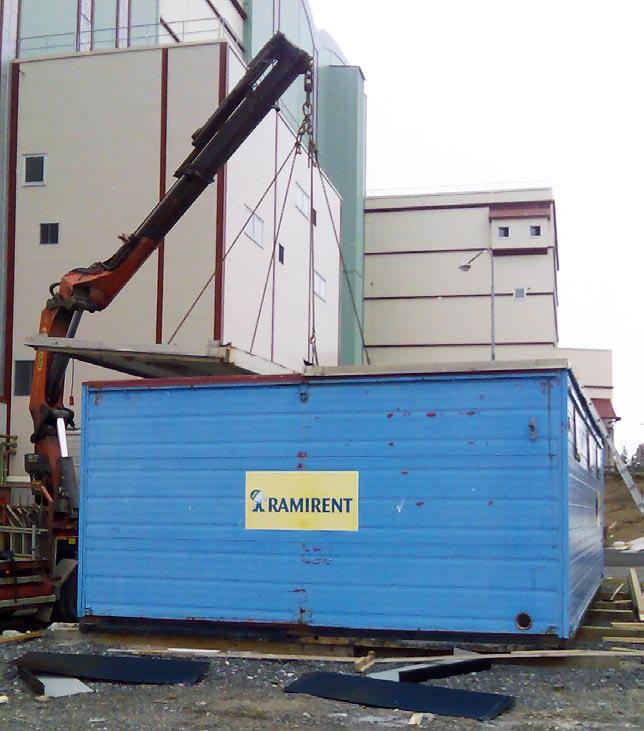

5 Den absolut bästa anordningen att använda för lyft vid etablering av Combilokal är en mobilkran. Detta för att få lyften rakt upp och förhindra snedlyft. VIKTIGT! Använd personligt fallskydd vid arbeten högre än 2 meters fallhöjd, se därför till att ni har rätt utrustning för arbetsuppgifterna. Det skall även upprättas en riskbedömning där man fångar upp riskerna som kan uppstå vid etablering av combilokal, riskbedömningen skall finnas på arbetsplatsen och vara upprättad av ansvarig chef tillsammans med personer som skall utföra arbetet.

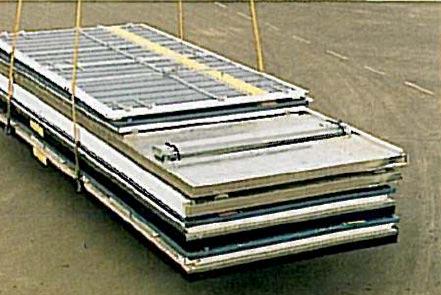

6 MONTERINGSANVISNING 1) Lyft ner hela paketet på plant underlag. 2) Lyft tillbaka tak- och golvsektionerna. 3) Placera sektionerna med golv och väggar brevid varandra. 4) Skjut ihop sektionerna. 5) Res den ena väggen och lås med stöttorna. 6) Res motstående väg och lås med stöttorna.

7 7) Sektionerna sammanfogas med därför avsedd hävarm. 8) Lyft ner den ena gaveldelen och fäst den i väggsektionerna. 9) Lyft ner motstående gavel och fäst den i väggsektionerna. 10) Montera den ena takhalvan. 11) Montera nästa takhalva. 12) Fäst skyddsplåtarna mellan takhalvorna (se numrering).

8 13) Isolera mellan golvsektionerna för att undvika golvdrag. 14) Tryck ner T-profilerna mellan golvsektionerna. 15) Koppla in elnätet och fäst elsladden i taket. 16) Klar att användas!

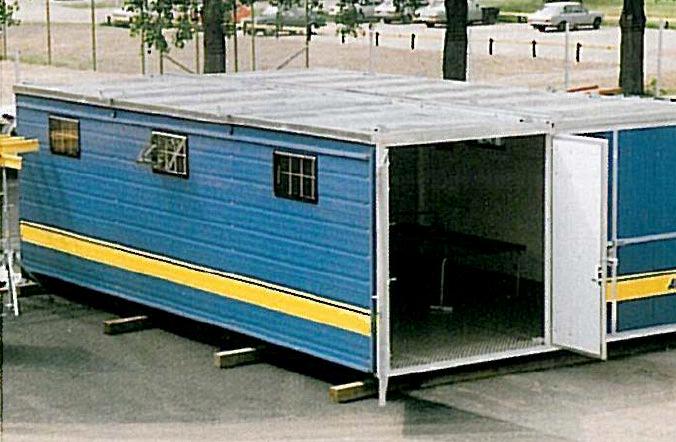

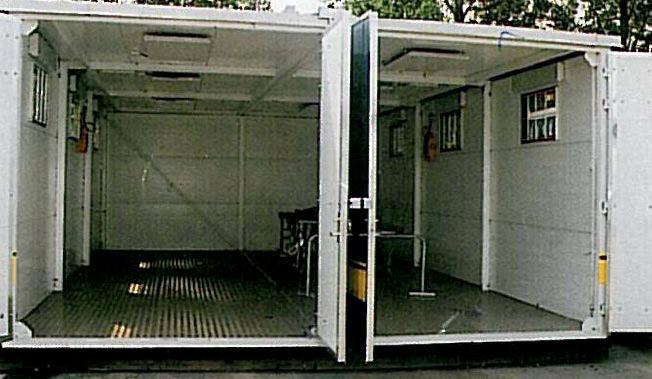

9 FLYTTBAR COMBILOKAL På en arbetsplats finns alltid ett stort behov av lager- och verkstadslokaler. Ramirents mångsidiga Combilokal är lösningen till de flesta av dessa behov. Combilokalen är komplett utrustad med el och värme. Den har en stabil och lätt konstruktion av aluminium. Totalvikten är endast kg. Med sina kompakta yttermått i hopfällt skick kan den enkelt flyttas inom och mellan olika arbetsplatser. Andra användningsområden är exempelvis inom försvaret för militära ändamål, tillfälliga lokallösningar inom kommun, landsting, industri m m. Andra fördelar: Snabb montering (30 min.) Billigare transportkostnader Få lösa detaljer Annan värmekonstruktion (takvärme = fria väggar) Jordfelsbrytare som standard Ordentliga lyftanordningar Golvyta Totalvikt Transportmått Invändigt mått Golvbeläggning Fönster Värme Elcentral Uttag Belysning Övrigt 48 kvm Ca kg 9 x2,5 m Höjd tot. 1,4 m b: 2,54 m H: 2,62 m, med dörrbomar Aluminiumdurkplåt, 3 mm 6 st, 950 x 550 mm galler och öppningsbara 6 st á 660W takmonterade el-kassetter Automatsäkringar, jordfelsbrytare samt termostatelement 8 st 10 amp. 4 st 16 amp. 2 st 32 amp. 6 st 2 x 36W Lysrörsarmatur utv. låsbommar för dörrar MONTERINGSSATS Golvelement med vikbara väggar Takhalvor Gavelsektion med portar och gångdörr Gavelsektion Nockplåt Elkabel Rulle med mineralull 2 st. 2 st. 1 st. 1 st. 4 st. 1 st. b:50 mm L: 10 m FAKTA AVVIKANDE TEKNISKA DATA KAN FÖREKOMMA. Behöver du hyra en maskin över dagen eller ska du etablera en hel arbetsplats? Ramirent är ett av de ledande företagen i branschen med ett brett sortiment av moderna och välservade maskiner. Vår kompetenta och erfarna personal hjälper dig att finna de rätta lösningarna för just dina behov. Vi finns alltid nära dig, med kundcenter från Trelleborg i söder till Kiruna i norr. Du hittar ditt närmaste kundcenter på
