1 Information om skjutdörrskarm Ekstrand Dörrar & Fönster AB Södra Portgatan Osby

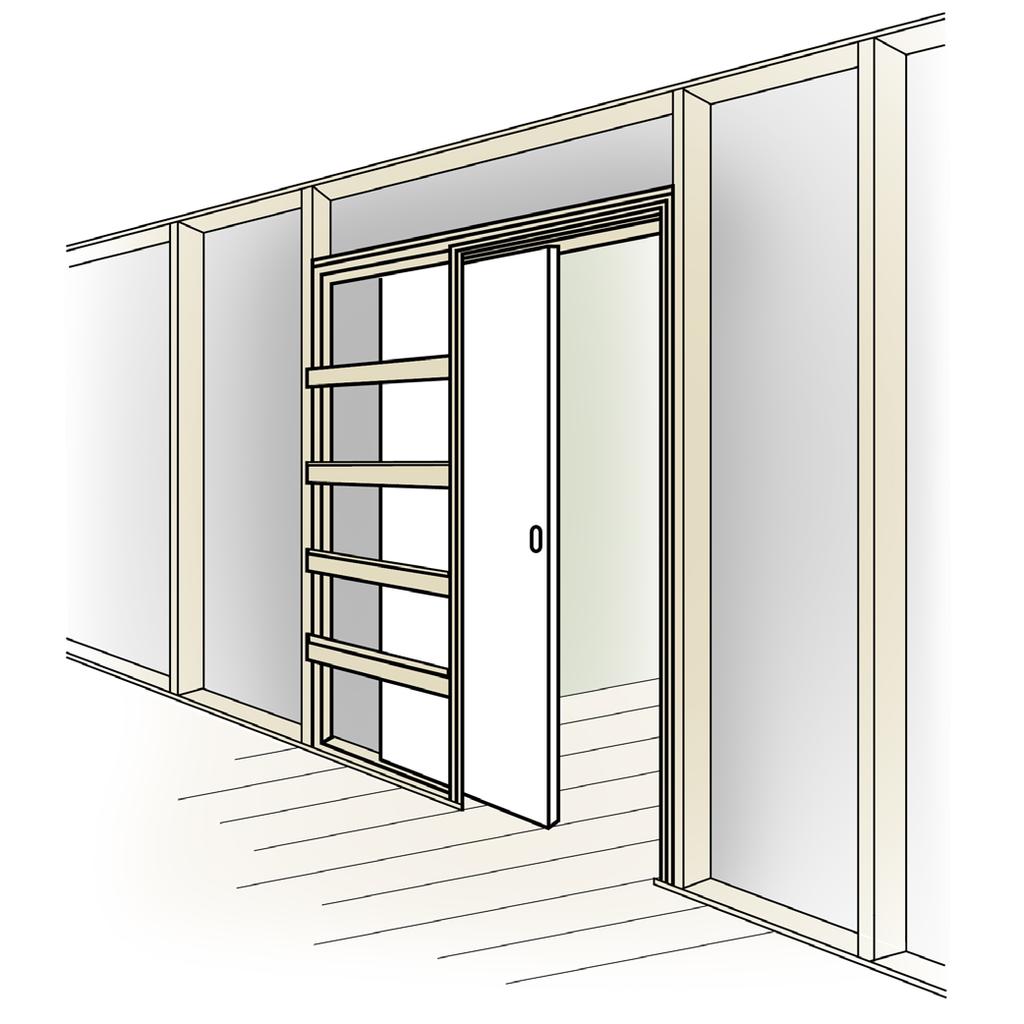

2 Teknisk information skjutdörrskarm UTFÖRANDE: Ekstrands skjutdörrskarm tillverkas i gran för motnering i väggar av 2 x 4 regelverk. Karmen är anpassad till standard dörrblad. Karmen har en utvändig höjd av 2090 mm. Väggöppning krävs i samma höjd som vanliga dörrkarmar. KONSTRUKTION: Ekstrands skjutdörrskarm är förstärkt med en kraftig stålprofil på var sida om dörrbladet. Löpskenan i överstycket är tillverkad av aluminium. Dörren blir upphängd i löpvagn med dubbla självsmörjande nylonhjul. Upphängsningsbulten är justerbar i förhållande till fästplattan mot dörrbladet. En styrpinne i nylon för golvmontering ingår. Enkeldörr MONTERING: Karmen levereras i små behändiga paket för sammasättning på byggplatsen. Monteringen sker på mycket kort tid bl.a. på grund av ett patenterat snäpp-system. Justering och eventuellt byte av dörrblad sker enkelt utan användning av specialverktyg eller nedmontering av någonting. Ekstrands skjutdörrskarm monteras samtidigt som man bygger regelverket. Dörrbladet kan monteras efteråt när vägg och foder har monterats. KARMMÅTT ENKELDÖRR DÖRRBLAD 1280 x 2095 standard 625 x x 2095 standard 725 x x 2095 standard 825 x x 2095 standard 925 x x 2095 specialmått 1025 x x 2095 specialmått 1125 x x 2095 specialmått 1225 x 2040 För pardörrar används två enkeldörrblad och två karmar. Pardörr

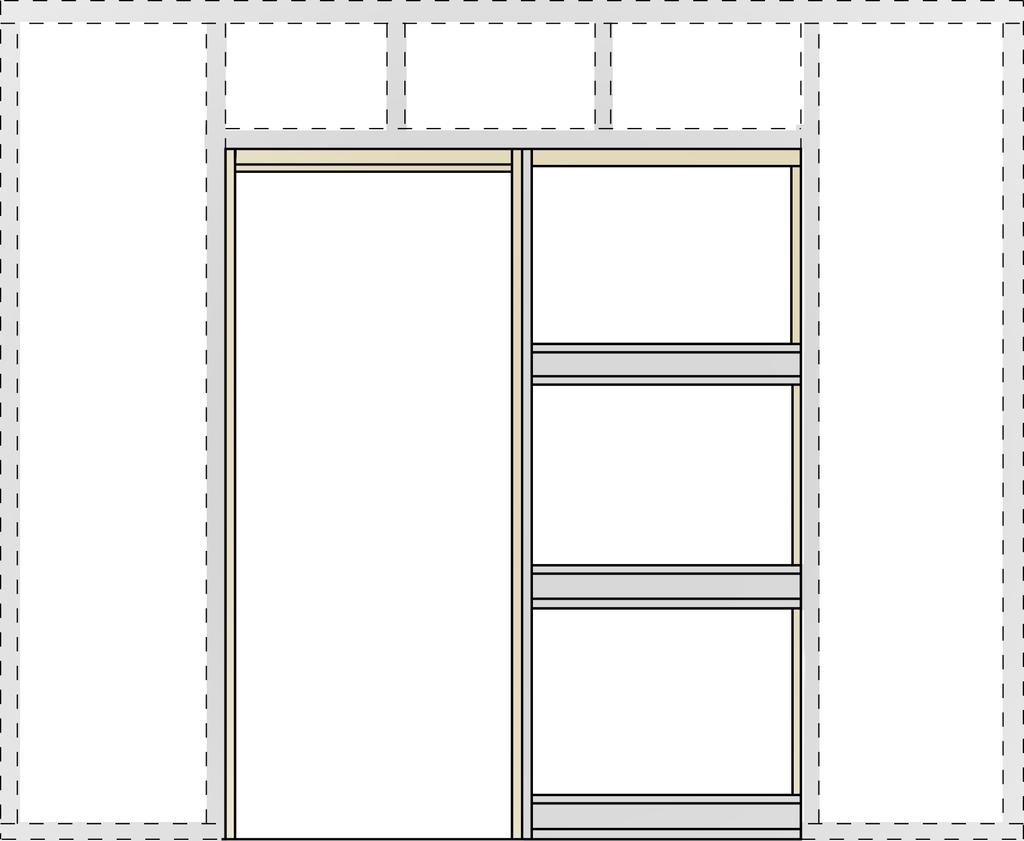

3 UPPSTÄLLNINGSRITNING C A D B E D Monteringsanvisning 95mm Pocket E MAX DÖRRBLADSTJOCKLEK 42 MM Karmdel C spikas till karmdelarna A & B som därefter lodas och monteras fast i väggöppningen, kolla att karmöverstycket C är i våg. Vid tjockare golvbeläggning än 8 mm (parkett, klinker mm) skall skjutdörrskarmen höjas med det som överskrider 8mm. Golvplatta E med de 4 st tapparna utlägges på golvet som ritningen visar. Sätt ner de 2 st stålprofilerna med trälister D på golvplattan E tappar. Skruva fast stålprofilerna till toppkarmen med 2 st 50 mm:s skruvar. Justera stålprofilerna D i lod. Kolla att golvplattan E linjerar karmanslag A och färdig väggsida B (inkl. väggskiva) Kolla att bredd måttet i dörröppningen blir lika vid karmöverstycke som vid golv. Kontrollera dörröppningens diagonalmått. Skruva golvplattan E till golvet med 2 st 30 mm:s skruvar. De profilerade stålprofilerna 3 st på vardedra karmsidan hakas in i de stående stålprofilerna och spikas fast i karm del B. Till montering av väggskivorna använd de medsända 19 mm skruvarna. Borra med 3 mm borr genom väggskivan och in i de horisontella monterade stålprofilerna. Var noga med att skruvspetsarna ej går för långt genom stålprofilen så de kan skada dörrbladet. Lägg kvarvarande lister och beslag in i väggen tills dörrbladet skall monteras.

4 Montering av dörrblad MAX DÖRRBLADSTJOCKLEK 42 MM Dörrbladsfästet skruvas på dörrens översida ca 5 cm från dörrbladets ytterkanter i centrum av dörrbladet. Häng in hjulbeslaget i karmöverstyckets glidskena, häkta in dörrbladet på hjulbeslaget. Dörrbladet skjuts in i väggen. Plaststyrningen skjuts in i dörrbladets not. Skruva fast plaststyrningen i golvplattan och golvet. Med hjälp av den fasta nyckeln regleras dörrbladet i höjden och vinkel genom att skruva på hängselbulten. Dra till muttrarna på hängselbulten så den blir hårt fast vid dörrbladsfästet. Därefter påstiftas de medföljande listerna, en på vardera sidan av spaltöppningen. Det skall vara ca 4 mm spel mellan listerna och dörrbladet. Sist påstiftas de två korta listerna vid dörröppningens karmöversida. Pocket skjutdörrkarm vid parskjutdörr Som parskjutdörr sammansätts två skjutdörrskarmar mot varandra. För att dörrbladen skall stoppa i rätt stängningsposition monteras två stopp på glidskenan. Monteringsanvisning av 122mm Pocket UPPSTÄLLNINGSRITNING

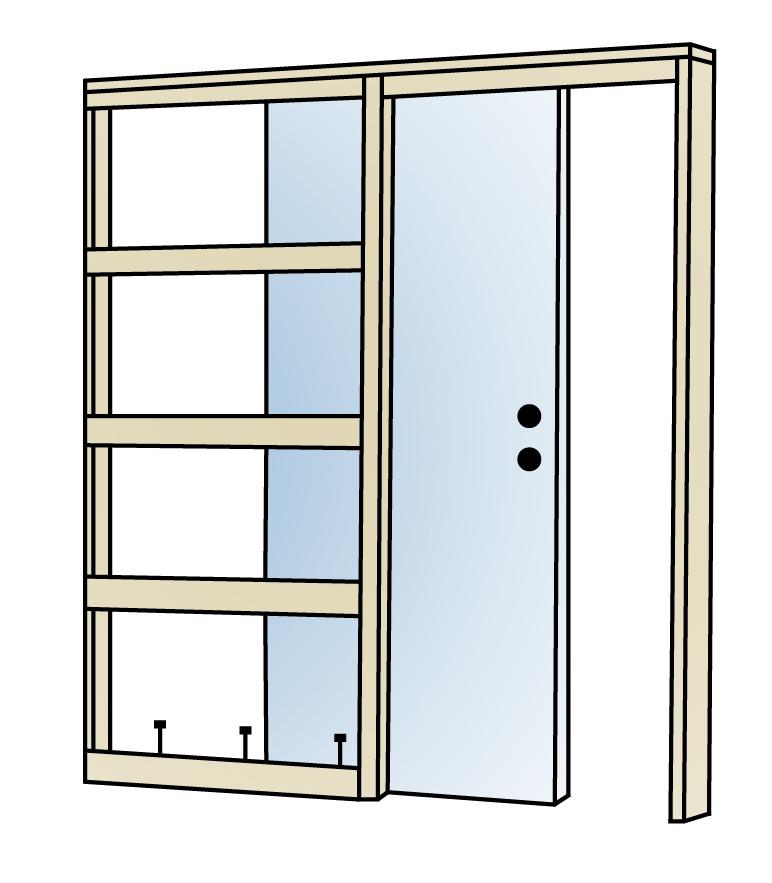

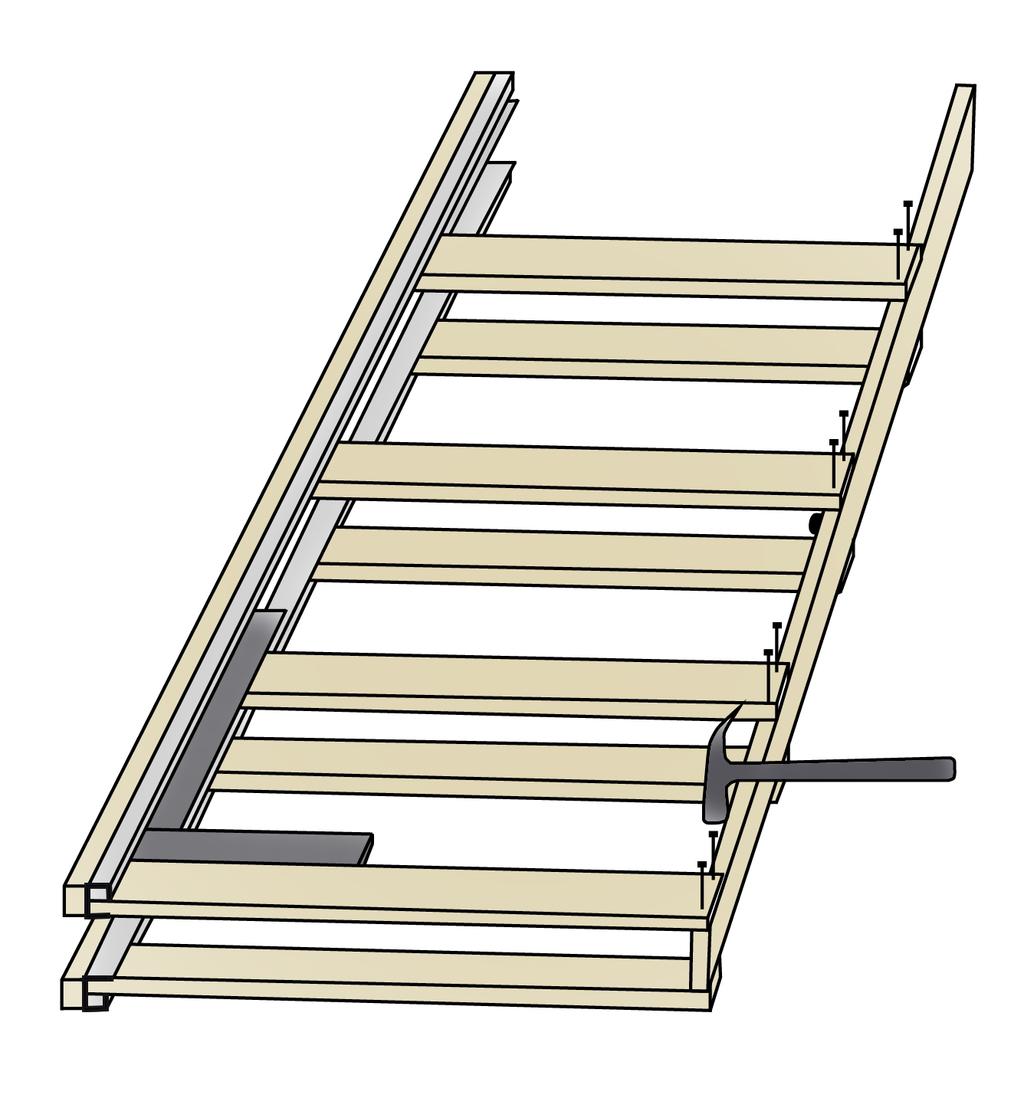

5 Monteringsanvisning av 122mm Pocket Följ monteringsanvisningen punkt för punkt. Då blir monteringen lätt och korrekt. TRÄREGEL BAKSTYCKE MED GUMMISTOPP Dörrbladet får max väga 70 kg. Vid tyngre dörrblad kan pocket skjutdörrskarm levereras med beslag för dörrbladsvikt upp till 113 kg. När dörrbladshöjden är 194 cm måste alla stående delar kapas ned 10 cm. Lägg stålprofilerna och bakstycket med gummistopp på ett plant underlag, se till att de blir raka i ändarna. Detta görs för att tuschmärkena på bakstycket skall visa var på stålprofilerna träreglarna skall placeras. (Se ritning ovan) STÅLPROFIL Slå ner träreglarna i stålprofilerna tills mothaken i stålprofilerna har gått in i spåren. Se till att träreglarna blir monterade med eventuell skevhet vänd utåt, detta är för att förhindra att dörrbladet skall kunna röra träreglarna. BAKSTYCKE Fäst träreglarna i bakstycket med gummistopp invändigt i karmen. För att få karmen i vinkel, använd en vinkelhake och gör som ritningen visar. VINKEL A MONTERING I VÄGG: Skall det läggas parkett, klinker etc. som är tjockare än 11mm efter att karmen monterats så måste karmen höjas från golvet med det som överskrider 11mm. B C Del A spikas i del B och sättes i lod och våg fast i öppningen. Samma gäller del C. Kontrollera att diagonal måtten er lika i dörröppningen. Den medföljande träklossen används som avståndsmall nere vid golvet i väggöppningen. Träreglarna fästs eller skruvas i golvet på bägge sidor. Lägg lister och beslagspåse inne i väggöppningen tills dörrbladet skall monteras. Används de medföljande skruvarna i plastpåsen (3,5x25mm) vid montering av väggskivor. Limma lite på varje treäregel så blir väggen mer stabil. SPIKAS ELLER SKRUVAS I GOLVET Om väggen skall beläggas måste spikarna fästas på sned inn i träreglarna för att spikarnas spetsar inte skall sticka ut på insidan och skada dörrbladet.
