Användarinformation för inåtgående dörr.

Transkript

1 Användarinformation för inåtgående dörr. PerMicke HB 2009, utgåva 1.2 Läs noga igenom all information som följer med vid köp av dörren innan ni börja öva på den. Monteringsanvisning skickas separat. Var noggrann vid monteringen av dörren, tänk på att det är millimeter precision för att brytpinnarna ska passa!! OBS, dörren kan skadas och bli obrukbar om den används fel! Vid forcering av dörren, bryt inte nära de röda detaljerna på framsidan. Ni kan skada fjädrar och bultar på baksidan av dörren. Dörren har fjädrande karm (1) och låsbleck (2) de röda detaljerna på karmen, 5 st totalt. Denna dörr kan även kompletteras med en stålplatta för att öva att med en bonk rambok slå/forcera dörren utan olika typer av brytjärn. Se nedan. 2 1 evighetsdorren@live.se 1(14)

2 Här är stålplattan inritad digitalt (3). Dörren kan med denna stålplatta forceras genom att slå men en bonk rambok eller liknande. När tillräckligt stor kraft används kommer brytpinnen att gå av och dörren öppnas. För att detta ska vara möjligt måste även den röda detaljen (fjäderbelastade låset) bytas mot ett fast lås vilket ingår i beställningssatsen. 3 evighetsdorren@live.se 2(14)

3 Kontrollera en gång om dagen att muttrarna (4) som håller fjädrar och låsblecken (4) sitter fast. Använd Locktite stark för att låsa muttrarna om dessa skulle ha lossat. 4 evighetsdorren@live.se 3(14)

4 När dörren monteras så att karmen har stöd i sidorna kan plattjärnet (5) tas bort. Monteras dörren utan stöd i sidan måste den sitta kvar, annars fungerar inte den fjädrande karmen som den ska. 5 Exempel på montering, dörren kläms mellan u-balkar som låses i vägg. evighetsdorren@live.se 4(14)

5 Vid dörrbrytning skall dörren spärras med den säkerhetskrok (6) som sitter på insidan och i överkant på dörren för att förhindra att dörren slår upp och orsakar skada på personal. Inåtgående dörrar kan användas utan denna säkerhetskrok om inte någon befinner sig på insidan. 6 evighetsdorren@live.se 5(14)

6 Vid forcering av dörren ska brytverktyget in mellan dörr och karm. Det som är svårt med inåtgående dörr är att det kan sitta en karmprofil som dörren stänger mot (7). Denna kan även monteras bort för att göra övningen lättare. Börja med små knackningar för att få brytverktyget att komma in mellan dörr och karm. Vinkla verktyget mot dörrbladet så mycket det går. Väl inne så långt som bilden visar, forcera ytterligare minst 3cm innan ni skjuter skaftet på verktyget mot dörren. Bryt inte sakta och försiktigt, var bestämd och ta i ordentligt som om det skulle vara verklighet, karm och bussningar mår bättre av det. Att lyfta eller hänga i verktyget kan också fungera beroende på utformningen av verktyget. Är verktyget kilformat (8) går det sämre än om verktyget är rakt från spets till skaft. Kilformen gör att verktyget lätt hoppar ut igen. 7 8 evighetsdorren@live.se 6(14)

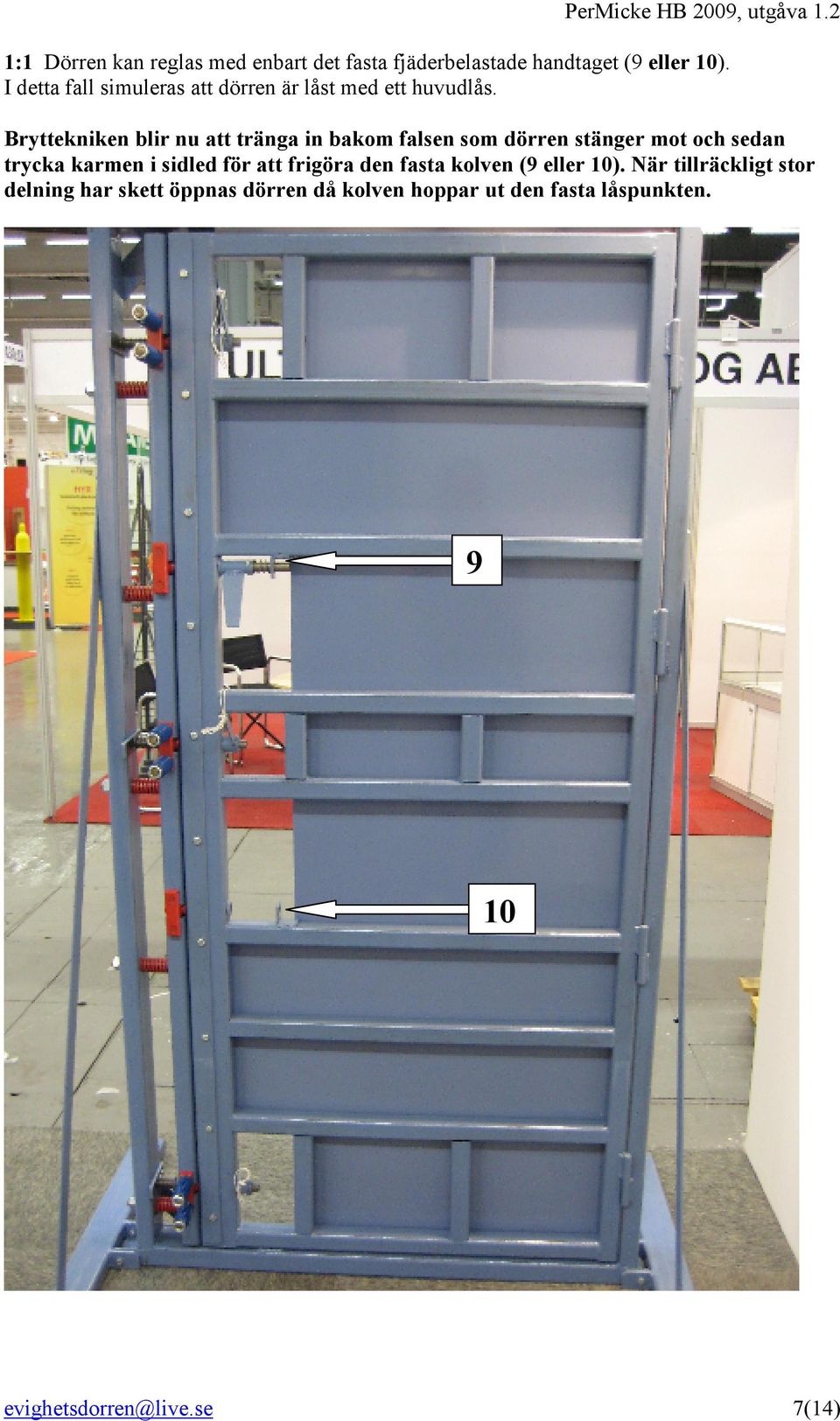

7 1:1 Dörren kan reglas med enbart det fasta fjäderbelastade handtaget (9 eller 10). I detta fall simuleras att dörren är låst med ett huvudlås. Bryttekniken blir nu att tränga in bakom falsen som dörren stänger mot och sedan trycka karmen i sidled för att frigöra den fasta kolven (9 eller 10). När tillräckligt stor delning har skett öppnas dörren då kolven hoppar ut den fasta låspunkten evighetsdorren@live.se 7(14)

8 1:2 Ytterligare svårighetsgrad tillkommer om en brytpinne (11) används. Brytpinnen skjuts in tills den nästan inte syns, se (13) ett par sidor framåt. I detta fall simuleras att dörren är låst med ett huvudlås (11) och ett överlås (9) eller underlås (10). Att montera 2 fasta fjäderbelastade kolvar är förbjudet (8+9). Dörren kan skadas allvarligt. Bryttekniken blir nu att tränga in bakom falsen som dörren stänger mot och sedan trycka karmen i sidled och dessutom bryta dörren inåt tills brytpinnen går av. Det kan krävas två verktyg för detta, ett som delar dörr och karm och ett som trycker dörren inåt. OBS! Används (9) och (11) så bryt mellan dessa, om ni använder (10) och (11) sätt brytverktyget mellan dessa punkter. Arbeta nära de låspunkter dörren har, samma gäller i verkligheten evighetsdorren@live.se 8(14)

9 1:3 Dörren används med enbart brytpinnar, 1, 2 eller 3 st, eller valfri kombination av 1, 2 eller 3. Så länge enbart brytpinnar används vid markeringarna kan valfri kombination användas (1+2, 1+3, 2+3, 1+2+3). OBS! Det fasta fjäderbelastade handtaget (9) får inte användas ihop med brytpinnarna i detta läge, och bör monteras bort. Ska brytpinne och fjäderbelastat handtag användas se bilden ovan (1:2). När dörren låses med 3 brytpinnar kan den öppnas på följande sätt. Börja längst ned (12). Träng in mellan falsen och dörrbladet. Fortsätt in mellan karmen och dörren och få ett bra tag längst ned på dörren. Bryt inåt (från er) tills brytpinnen går av. Det kan behövas ytterligare ett verktyg för att orka med detta. I verkligheten kan dörren vara försedd med hakreglar och då krävs förmodligen två verktyg. Om ytterligare ett brytjärn används kan tekniken med att lyfta eller hänga i verktyget användas om verktyget inte är kilformat (8 se ovan). Kilformade verktyg har en tendens att hoppa ut igen. Nytt tag tas på mitten (13) i lämplig arbetshöjd och sedan högst upp, nedanför låset (14) evighetsdorren@live.se 9(14)

10 Brytpinnarna (15) skjuts in i de hylsor (16) som låses fast med spärrnyckeln (17). Skjut in brytpinnarna så långt som bilden visar. Brytpinnarna ska gå lätt att föra in. Justeringsmöjlighet (18) finns på tröskeln till dörren. Ofta räcker 1 mm justering evighetsdorren@live.se 10(14)

11 För att rensa ut bitar av brytpinnarna används en brytpinne som sticks in i hylsan (19) eller genom karmen. Hålen (20) är placerade i ramen. Vid montering av dörren, se till att det finns utrymme att komma emellan för att kunna trycka ut rester av brytpinnarna. Ytterligare hål finns längst ned på dörren evighetsdorren@live.se 11(14)

12 Dörren kan förses med en lång stång, 16 mm rundstål, (21, inritad digitalt) som lås för att öva med motorkap. De röda fjädrarna, 5 st, mellan karmen och ramen ska då justeras (22) så att det blir mer plats mellan dörr och karm. Avståndet anpassas efter bredden på kapskivan. På dörrens framsida måste man också ta bort plattjärnet som dörren stänger mot (7, se ovan). Hylsan i dörren tas bort och ersätts av en 16 mm rundstav. Ta bort hylsan genom att lossa låsnyckeln. Hylsorna, 3 st, i karmen tas bort genom att lossa låsbrickan till vänster eller höger om fjädern (23). Återställning av fjädrar ska ske till måttet 58 mm. Om det är svårt att skruva på de 5 muttrarna så går det läggare om man använder varmluftpistol och löser upp limmet. När man sätter tillbaka muttrarna så skall Locktite stark användas evighetsdorren@live.se 12(14)

13 Dörrforcering med hjälp av en RAMBOK eller liknande påskjutningsanordning. Huvudlåset ska bytas ut med det medföljande fasta låset, detta lås har inga fjädrar. En stålplatta (29) monteras med medföljande bultar och brickor över huvudlåset. Om muttrarna är svåra att lossa kan värmepistol användas för att lossa dem. Vid återställning ska Locktite stark användas. Om låset inte byts ut utan befintligt lås med fjädrar används är det nästintill omöjligt att öppna dörren och detta rekommenderas inte. Om en stor rambok används av exempelvis 2-4 personer utvecklas så stor kraft att vi inte kan garantera att dörren håller. OBS! Endast en låspunkt ska användas, den bakom stålplattan (29) (14)
