1 Monteringsanvisning Europa - fönster och dörrar Classic/Norden - fönster och dörrar

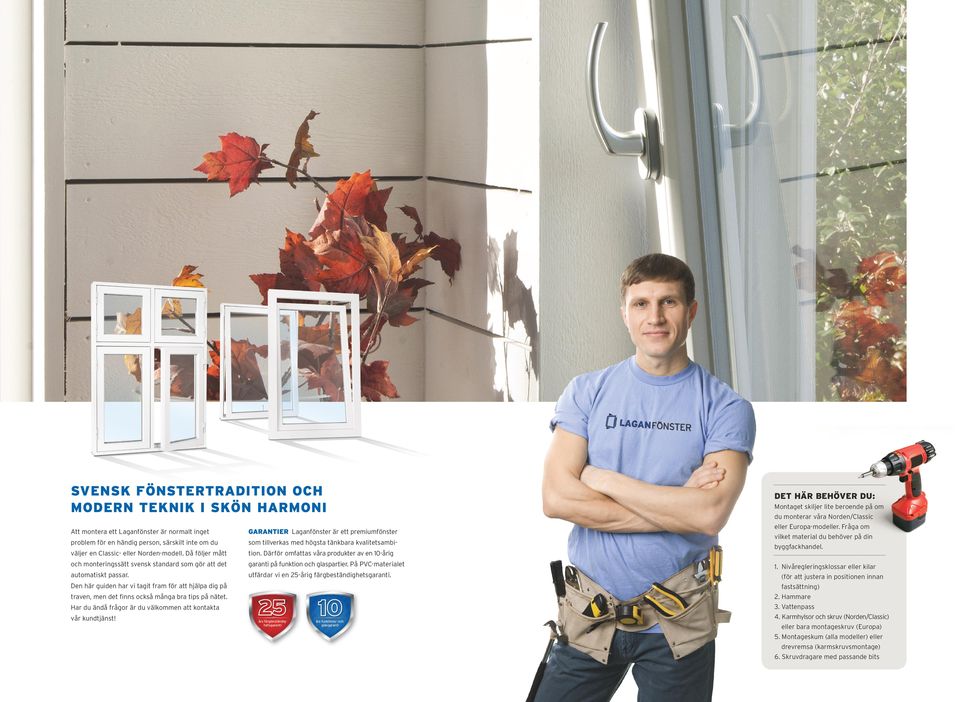

2 SVENSK FÖNSTERTRADITION OCH MODERN TEKNIK I SKÖN HARMONI Att montera ett Laganfönster är normalt inget GARANTIER Laganfönster är ett premiumfönster problem för en händig person, särskilt inte om du som tillverkas med högsta tänkbara kvalitetsambi- väljer en Classic- eller Norden-modell. Då följer mått tion. Därför omfattas våra produkter av en 10-årig och monteringssätt svensk standard som gör att det garanti på funktion och glaspartier. På PVC-materialet automatiskt passar. utfärdar vi en 25-årig färgbeständighetsgaranti. Den här guiden har vi tagit fram för att hjälpa dig på traven, men det finns också många bra tips på nätet. Har du ändå frågor är du välkommen att kontakta vår kundtjänst! års färgbeständigfärgbeständig hetsgaranti års funktions- och glasgaranti DET HÄR BEHÖVER DU: Montaget skiljer lite beroende på om du monterar våra Norden/Classic eller Europa-modeller. Fråga om vilket material du behöver på din byggfackhandel. 1. Nivåregleringsklossar eller kilar (för att justera in positionen innan fastsättning) 2. Hammare 3. Vattenpass 4. Karmhylsor och skruv (Norden/Classic) eller bara montageskruv (Europa) 5. Montageskum (alla modeller) eller drevremsa (karmskruvsmontage) 6. Skruvdragare med passande bits

3 Monteringsanvisning Europa 1 För att underlätta hantering och montering av fönstret skiljer man på fönsterbåge och karm Lossa plastskyddet från det övre gångjärnet Fäst monteringsjärnen på utsidan av karmen genom att slå fast dem. Rekommenderat avstånd mellan 5 blecken är max 70 cm samt 10 cm från hörn. 1.2 Dra ut sprinten (lättare att göra om du öppnar fönsterbågen en aning) 1.3 Lyft av fönsterbågen Fäst fönstret med hjälp av lågexpanderande mjukt 6 Nedre gångjärnet justerar fönstret i höjdled. fogskum (finns att köpa som tillbehör i Laganfönsters Övre gångjärnet justerar bågen i sidled. webbshop). Skummet ska kunna expandera fritt på båda Det går även att justera fönsterbågen i höjd- och sidled sidor. Applicera fogskum runt fönstret så att skummet med hjälp av insexnyckel. Sträva dock efter att få det täcker 2/3-delar av fönsterkarmens djup. Det är viktigt att rätt från början. inte använda för mycket fogskum då det kan medföra att karmen trycks ihop. Använd lågexpanderande fogskum för att undvika detta. Observera att fönstret inte ska öppnas på 24 timmar efter skumning Lyft karmen på plats och kila fast den Lyft tillbaka fönsterbågen och sätt tillbaka sprinten försiktigt för att lättare kunna justera så att karmen står i i övre gångjärnet. våg och lod. Lägg kilar i vardera ytterkant på karmens 4.2 Prova att öppna och stänga fönstret. Vid behov bottenstycke och utmed sidorna. Kilarna ska möta justera karmen. Kontrollera att inte någon av skru- varandra - en från insidan, en från utsidan. Som alternativ varna i monteringsjärnen har dragit karmen utåt eller till kilar kan man använda nivåregleringsklossar. fått den att bågna. 3.2 Kontrollera att diagonalmåttet stämmer genom att kryssmäta fönstret. Kontrollera med vattenpass att fönstret kommer att stå i lod. 3.3 Skruva fast fönsterkarmen med hjälp av monteringsjärnen. 7 Avlägsna skyddsplasten. 8 Täck dräneringsspåren i nederkant på fönstrets utsida 9 Montera fönsterblecket i den svarta bleckplåtslisten under fönstret. Skruva fast det (OBS dra inte åt skru- med medföljande täcklock. ven för hårt).

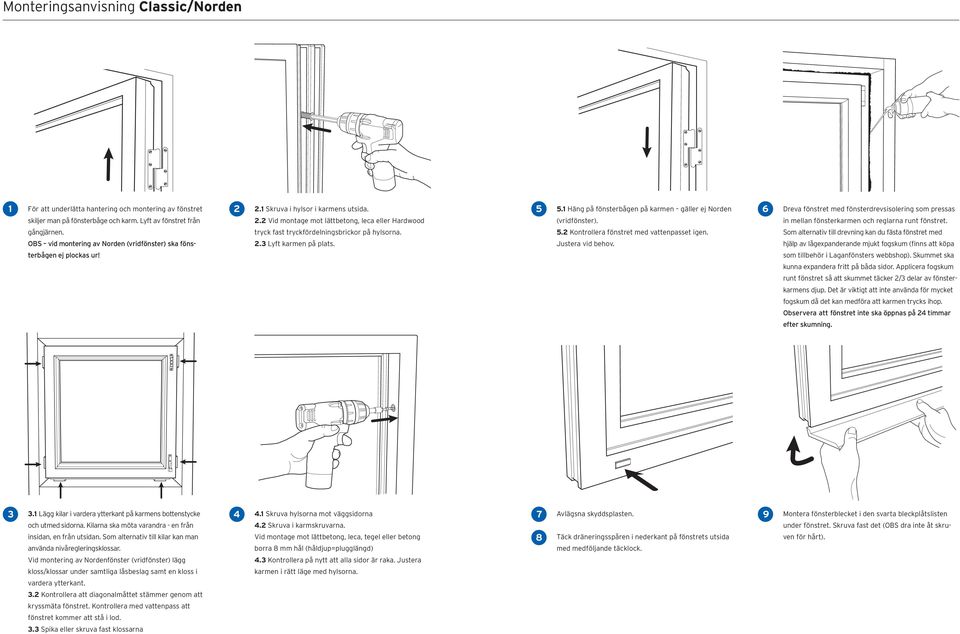

4 Monteringsanvisning Classic/Norden 1 För att underlätta hantering och montering av fönstret Skruva i hylsor i karmens utsida Häng på fönsterbågen på karmen gäller ej Norden 6 Dreva fönstret med fönsterdrevsisolering som pressas skiljer man på fönsterbåge och karm. Lyft av fönstret från 2.2 Vid montage mot lättbetong, leca eller Hardwood (vridfönster). in mellan fönsterkarmen och reglarna runt fönstret. gångjärnen. tryck fast tryckfördelningsbrickor på hylsorna. 5.2 Kontrollera fönstret med vattenpasset igen. Som alternativ till drevning kan du fästa fönstret med OBS vid montering av Norden (vridfönster) ska föns- 2.3 Lyft karmen på plats. Justera vid behov. hjälp av lågexpanderande mjukt fogskum (finns att köpa terbågen ej plockas ur! som tillbehör i Laganfönsters webbshop). Skummet ska kunna expandera fritt på båda sidor. Applicera fogskum runt fönstret så att skummet täcker 2/3 delar av fönsterkarmens djup. Det är viktigt att inte använda för mycket fogskum då det kan medföra att karmen trycks ihop. Observera att fönstret inte ska öppnas på 24 timmar efter skumning Lägg kilar i vardera ytterkant på karmens bottenstycke och utmed sidorna. Kilarna ska möta varandra - en från Skruva hylsorna mot väggsidorna 4.2 Skruva i karmskruvarna. 7 Avlägsna skyddsplasten. 9 Montera fönsterblecket i den svarta bleckplåtslisten under fönstret. Skruva fast det (OBS dra inte åt skru- insidan, en från utsidan. Som alternativ till kilar kan man använda nivåregleringsklossar. Vid montage mot lättbetong, leca, tegel eller betong borra 8 mm hål (håldjup=plugglängd) 8 Täck dräneringsspåren i nederkant på fönstrets utsida med medföljande täcklock. ven för hårt). Vid montering av Nordenfönster (vridfönster) lägg 4.3 Kontrollera på nytt att alla sidor är raka. Justera kloss/klossar under samtliga låsbeslag samt en kloss i karmen i rätt läge med hylsorna. vardera ytterkant. 3.2 Kontrollera att diagonalmåttet stämmer genom att kryssmäta fönstret. Kontrollera med vattenpass att fönstret kommer att stå i lod. 3.3 Spika eller skruva fast klossarna
