Monteringsanvisning PVC fönster - Fjord & Fjäll Infästning med karmhylsa eller karmskruv

Transkript

1 Monteringsanvisning PVC fönster - Fjord & Fjäll Infästning med karmhylsa eller karmskruv Viktigt före installation! Se över produkterna före installation. Detta gäller både ytliga skador på karm och båge samt glas men även fel under plastfolien. Eventuella transportskador eller anmärkningar på produkten måste anmälas till oss före montage och inom fyra (4) arbetsdagar från mottagande. Kontrollera leveransens innehåll och att det stämmer överens med vad som är beställt. Yttre skador ska anmälas vid avhämtning eller lossning från Schenker. Monterad produkt kan inte reklameras som transportskada eller dolt fel. Montering av öppningsbara PVC fönster (fasta fönster se sida 7) 1. Säkerställ att hålet i fasaden är cirka 15-20mm större än fönstrets yttermått runt om för att lämna plats för drevning. Lågexpanderande fogskum används som drevning då det även har en limmande effekt. Vanlig drevning får inte användas. 2. Den beskyddande tejpen kan med fördel vara kvar under montaget. Kontrollera dock eventuella dolda fel eller defekter som kan vara svåra att upptäcka med tejpen på. 3. Häng av den öppningsbara bågen. Kan göras på olika sätt då fönstret går att få med synliga eller dolda beslag. Se instruktion nedan efter vad som är förvalt på dina fönster. Synliga beslag Kontrollera att fönstret är stängt. Ta av täcklock på övre och under gångjärn. Dra ner sprinten med en tång på det övre gångjärnet så bågen släpper i ovankant. Öppna fönsterbågen så handtaget är horisontellt och lyft av bågen. Se illustration nedan.

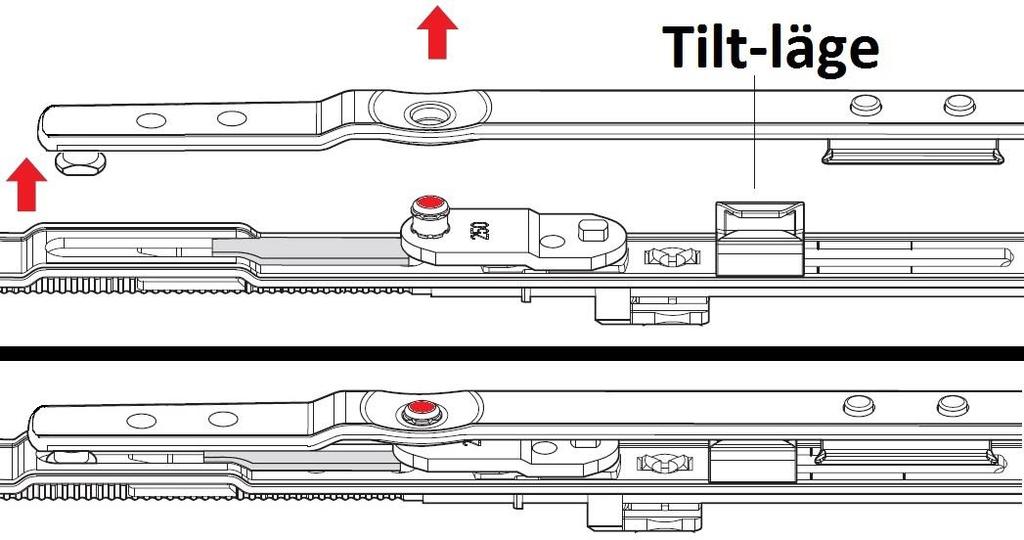

2 Dolda beslag Öppna fönsterbågen i sidled. De dolda beslagen är synliga när bågen är öppen. Lossa först den nedra armen som begränsar fönsterbågens öppning. Vrid handtaget så fönstret hamnar i tilt-läge. Tilta fönstret mot dig. Lossa det övre beslaget/skenan med hjälp av en platt mejsel eller liknande verktyg (beslaget/skenan går endast att lossa i tiltbart läge). Var försiktig så bågen inte skadas. För skenan (se illustration till höger) åt sidan och lyft. Armen lossnar helt. För armen helt åt sidan. Lyft fönsterbågen snett uppåt och fönsterbågen kan avlägsnas. INFO Skenan (se illustration nedan) går att rotera för att ändra djupet på tilt-funktionen. Som standard är tilt-läget 140mm djupt. Vrids skenan 180 grader ändras djupet till 80mm.

3 4. Förbered för infästning. Använder du karmhylsa ska dessa hylsor skruvas fast hela vägen in i fönstret före montage. OBS! Karmhylsorna skruvas från karmens ytterdel och in mot fönstret. Använder du karmskruv ska dessa skruvar fästas när fönstret placerats i fasaden. 5. Placera klossar/pallbrickor av plast i vägghålets nederkant. Klossarna placeras under karmarna så trycket från fönstret går genom klossarna. Klossarna/pallbrickorna placeras med CC 40cm mellan varandra så fönstret har en stabil och rak grund att stå på. Väg av klossarna med vattenpass och se till att de är i lod. Är fönstret bestående av flera fönster i en lösning ska det placeras ut klossar på varje post. Klossar placeras även centrerat på eventuella mittposter. Skruva fast klossarna så de inte flyttas under montaget. Väg av med vattenpass. 6. Sätt fönstret på sin plats och kila fast med provisoriska kilar eller luftkuddar. OBS! Placering av fönstret kan variera beroende på fasadens konstruktion. Är du osäker kontakta din lokala hantverkare eller en konstruktör. 7. Kontrollera fönstrets placering och loda in det med vattenpass. Skruva fast karmen i de nedre hålen. Kontrollera att fönstret är placerat i mitten av hålet och det finns plats för drevning runt hela fönstret. Kontrollera att fönstret är rakt i underkant med vattenpass. Skruva fast resterande hylsor (använder du karmskruv ska fönstret kilas på plats och vara i lod innan skruvarna skruvas fast). Väg av med vattenpass så att karmarna är i lod. Kryssmät fönstret på diagonalen så att det är samma avstånd åt båda hållen. Skruva sedan fast fönstret med resterande skruvar. 8. Häng tillbaka fönsterbågen på samma sätt som den demonterades. OBS! På dolda beslag ska det nedre beslaget vinklas in, som om fönstret vore stängt, för att underlätta monteringen av fönsterbågen. Kontrollera fönstrets öppningsfunktion och kontrollera åter igen att fönstret är i lod och kryssmät för att garantera att det är rakt. OBS! Kontrollera att den fasta karmen varken bågnar in eller ut. Använd långt vattenpass eller rätskiva för att kontrollera att karmen är helt rak. Bågnar karmen kan fönsterbågen ta i karmen och vara svår att justera. Kan även medföra risk för drag eller rent av läckage mellan karm och båge.

4 9. Justera fönsterbågen enligt nedan beroende val av beslag. Synliga beslag Dolda beslag - Tillval

5 10. När fönsterbågen löper fritt och alla öppningsfunktioner fungerar ska fönstrets drevas med lågexpanderande fogskum. Tips! Använd gärna fogskum som appliceras med pistol. Kontrollera att fogskummet täcker bra från både insida och utsida. Låt fogskummet härda (kan ta upp till ett dygn). Skär av överflödigt fogskum. 11. Kontrollera att bågen löper fritt och att alla öppningsfunktioner fungerar. Finjustera vid behov. 12. Montera fönsterbleck. Monteras i fönstrets urfrästa spår på karmens nederdel. Skruvas fast med skruv med tätning. Täta mellan fönsterbleck och karm med tätfog för utomhusbruk. Kontrollera att fönsterblecket har bra lutning ut från fönstret för att undvika att vatten ska rinna mot fönstret. Vi rekommenderar att en auktoriserad plåtslagare utför plåtning. Justering av trycket mellan karm och båge

6 Skötsel & underhåll Fönstrets mekanik/belag kan behövas smörjas med tiden. Se till att all mekanik är fri från smuts och grus som kan skada funktionen. PVC rengörs enklast med ljummet vatten och diskmedel eller grön såpa. ANVÄND ALDRIG KEMIKALIER! Svåra fläckar behandlas med vanligt diskmedel. Lägg på och låt verka någon minut. Dra därefter av med en trasa. Gnugga vid behov. Tätningslister behandlas med silikonspray. Spraya på en trasa och gnid in alla lister. Friska tätningslister gör att fönstret behåller sin isolerförmåga. Den första tiden krävs ingen silikonspray. För bästa resultat smörj listerna 1-2 gånger per år.

7 Montering av fasta PVC fönster 1. Se punkt 1 &2 i anvisning för öppningsbara fönster. 2. Montera fast karmfästena på karmens utsida genom att sätta fästet på plats och vrid 90 grader så karmfästet pekar inåt (karmfästet kan även vridas så det sitter på fönstrets utsida). Karmfästet skruvas fast med en 25mm förborrande montageskruv i PVC karmen. Placera karmfästena 15cm från ovan och underkant på karmens sidor. Karmens ovan- och undersida fästet med ett karmfäste. Fönster med större breddmått bör ha fler karmfästen. Karmfästena placeras enligt illustration nedan. 3. Placera pallbrickor/distanser precis som på öppningsbara fönster enligt punkt nummer fem (5). 4. Skruva fast de nedre karmfästena först. Loda in så fönstret är rakt och skruva fast resterande karmfäste. Karmfästena kan med fördel skruvas med två skruvar i fasaden för extra stabilitet. 5. Drevas med lågexpanderande fogskum. Tips! Använd gärna fogskum som appliceras med pistol. Kontrollera att fogskummet täcker bra från både insida och utsida. Låt fogskummet härda (kan ta upp till ett dygn). Skär av överflödigt fogskum. 6. Montera fönsterbleck. Se punkt nummer 12 från öppningsbara fönster. Övrig information Prestanda-deklaration finns att se på Har du frågor eller funderingar kring montaget är du alltid välkommen att kontakta vår kundsupport. Tel info@nordiskafonster.se
