Monteringsanvisning Natur V vikparti 5 dörrar

Transkript

1 Monteringsanvisning Natur V vikparti 5 dörrar Detta behövs för monteringen Art.nr Rev.nr Vattenpass (långt) Skruvdragare/Borrmaskin, 5, 10 och 14mm borr Bits torx T5 Skiftnyckel Skruvmejsel Tumstock Kniv Såg Gummiklubba Stämjärn Insexnyckel 6mm Kilar (trä el. plast)

2 Innehållsförteckning Natur V A1 Dörr 5 dörrar 5 A B1 C1 C D1 D D3 D4 D5 D1 D13 D14 D15 D16 D1 D D3 D4 D5 D31 D41 D4 D43 D44 D45 D46 D47 L-list (endast aluminiumklädda partier) Karmsida Tröskelprofil Bärprofil Blåslist centrum PVC list O-list P-list Spanjolettstänger (utan låskista) Gångjärnshalva 45mm Gångjärnstapp 45mm Gångjärnsskruv 4.0x30mm Tätkloss Gångjärnshalva 80mm Gångjärnstapp 80mm Handtag med lås Slutbleck Täcklock spanjolett Skruv 4.0x5mm Stödklack Handtag Hängrulle Mutter M8 till hängrulle L-stång 150mm Draghandtag Tapp för draghandtag Dekormutter Låsbricka 31,5m 1 1 7,m 0m 0m 4m 3 par

3 Innehållsförteckning Natur V D48 Bricka 13xmm 5 dörrar 8 D49 D50 D61 D6 D63 D71 D81 D101 1 Bult M8 3mm Skarvmutter Karmskruvsverktyg Skruv 4,8 x 38 Skruv 4.8 x 60 Låshus med skott Låshus utan skott Karmskruv m. täckbricka Dörrstopp (inkl 4 skruv) Ett visst överskott av monteringsdetaljer kan förekomma beroende på partiets storlek. Natur V trävikpartier Läs noga igenom hela monteringsanvisningen innan ni börjar montera ert Natur V vikdörrsparti. Detta för att skaffa er en helhetsbild av monteringsarbetet. Vi rekommenderar att ni är två personer som hjälps åt när ett Natur V vikdörrsparti ska monteras. Natur V Vikdörrspartier monteras för att öppnas utåt. Kontrollera med hjälp av innehållsförteckningen att alla delar finns med i leveransen. Denna monteringsanvisning är indelad i 4 delar. - Montering av karm - Montering av spanjolett på dörrar - Montering av dörrar i karmen. - Montering av tätningar. Följ denna indelning vid montering av partiet. Har ni mer än ett vikdörrsparti med Natur V, se till att montera ett parti i taget för att undvika sammanblandning av dörrar. Karmyttermått: 5 dörrar 3075 x 1990 mm 3575 x 1990 mm Hålmått: Det måste alltid finnas ställplats i hålet där ett Natur V parti monteras. Vi rekommenderar att hålet är 0mm bredare och 10mm högre än partiets karmyttermått. Vid montering kilas partiet fast mellan karm och stomme med plast- eller träkilar. På detta sätt finns möjlighet att justera partiet i efterhand. 3

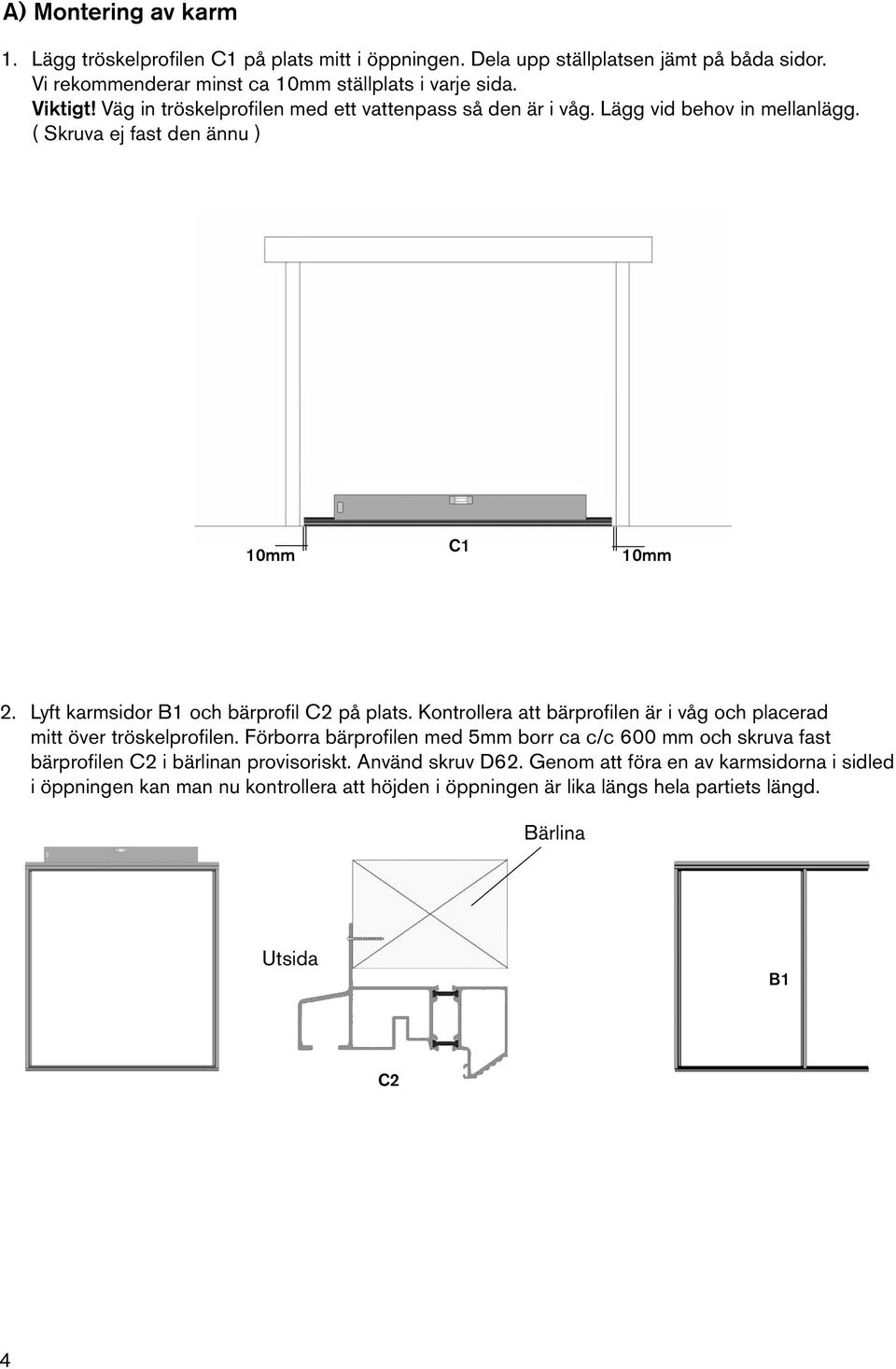

4 A) Montering av karm 1. Lägg tröskelprofilen C1 på plats mitt i öppningen. Dela upp ställplatsen jämt på båda sidor. Vi rekommenderar minst ca 10mm ställplats i varje sida. Viktigt! Väg in tröskelprofilen med ett vattenpass så den är i våg. Lägg vid behov in mellanlägg. ( Skruva ej fast den ännu ) 10mm C1 10mm. Lyft karmsidor B1 och bärprofil C på plats. Kontrollera att bärprofilen är i våg och placerad mitt över tröskelprofilen. Förborra bärprofilen med 5mm borr ca c/c 600 mm och skruva fast bärprofilen C i bärlinan provisoriskt. Använd skruv D6. Genom att föra en av karmsidorna i sidled i öppningen kan man nu kontrollera att höjden i öppningen är lika längs hela partiets längd. Bärlina Utsida B1 C 4

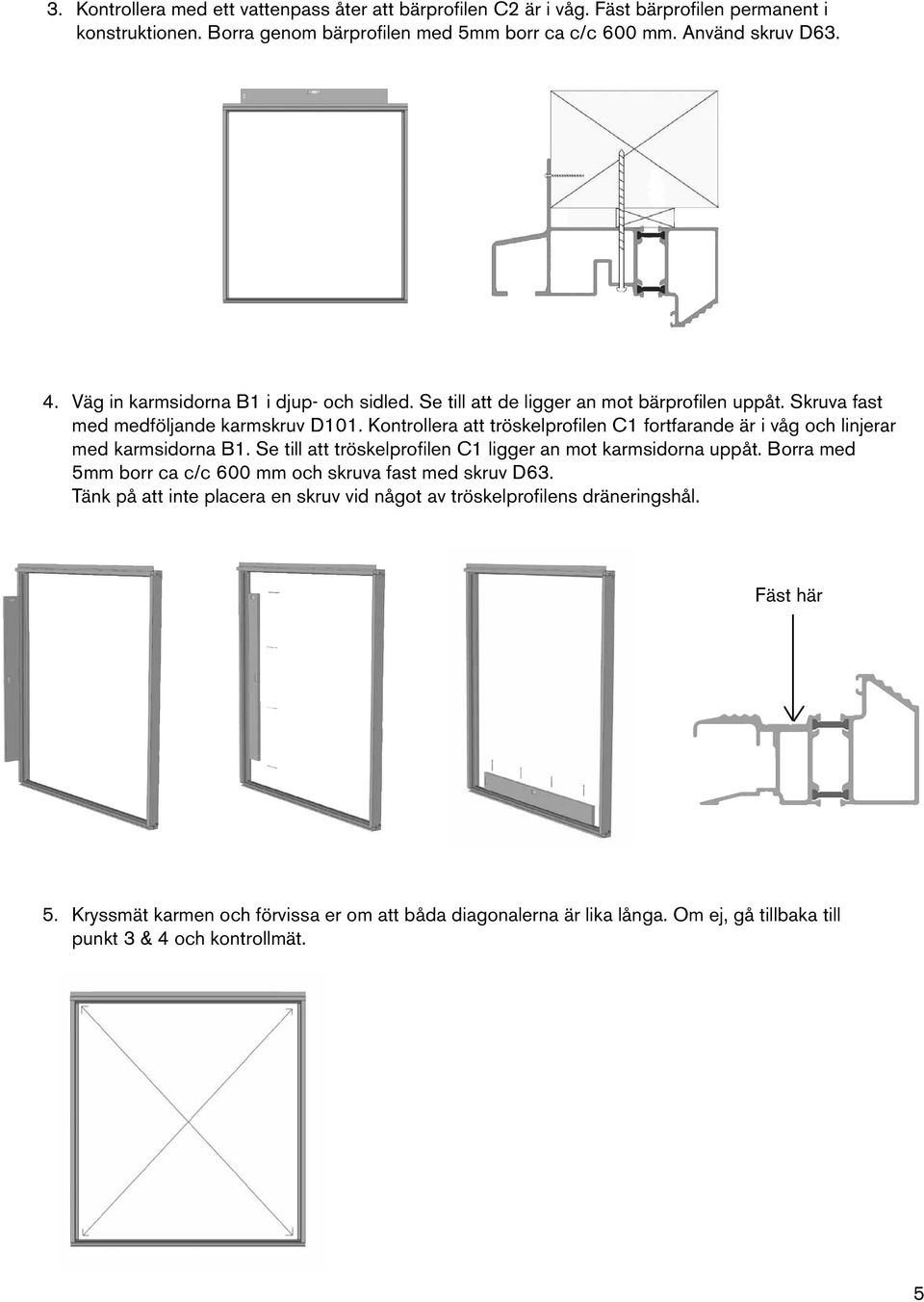

5 3. Kontrollera med ett vattenpass åter att bärprofilen C är i våg. Fäst bärprofilen permanent i konstruktionen. Borra genom bärprofilen med 5mm borr ca c/c 600 mm. Använd skruv D Väg in karmsidorna B1 i djup- och sidled. Se till att de ligger an mot bärprofilen uppåt. Skruva fast med medföljande karmskruv D101. Kontrollera att tröskelprofilen C1 fortfarande är i våg och linjerar med karmsidorna B1. Se till att tröskelprofilen C1 ligger an mot karmsidorna uppåt. Borra med 5mm borr ca c/c 600 mm och skruva fast med skruv D63. Tänk på att inte placera en skruv vid något av tröskelprofilens dräneringshål. Fäst här 5. Kryssmät karmen och förvissa er om att båda diagonalerna är lika långa. Om ej, gå tillbaka till punkt 3 & 4 och kontrollmät. 5

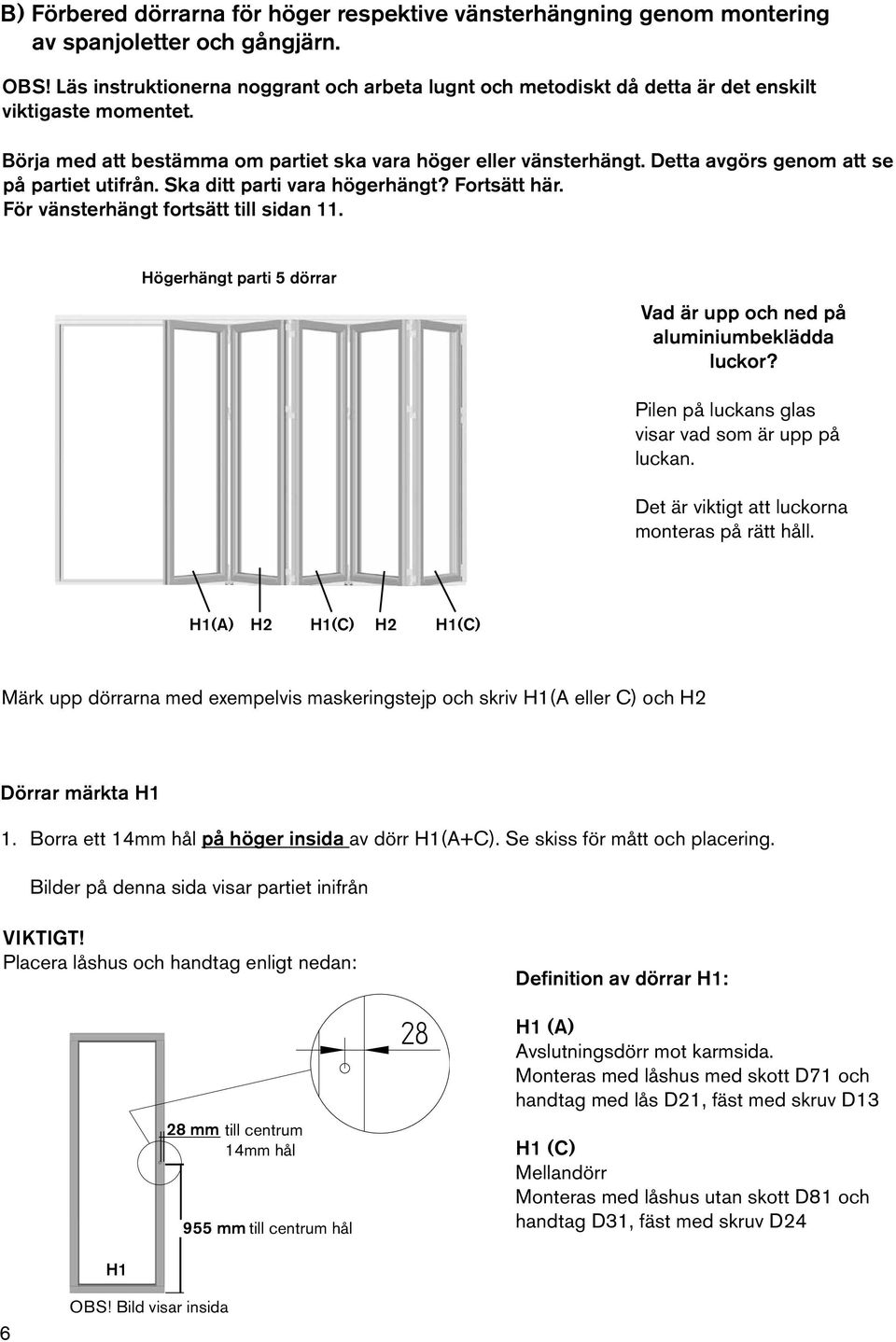

6 B) Förbered dörrarna för höger respektive vänsterhängning genom montering av spanjoletter och gångjärn. OBS! Läs instruktionerna noggrant och arbeta lugnt och metodiskt då detta är det enskilt viktigaste momentet. Börja med att bestämma om partiet ska vara höger eller vänsterhängt. Detta avgörs genom att se på partiet utifrån. Ska ditt parti vara högerhängt? Fortsätt här. För vänsterhängt fortsätt till sidan 11. Högerhängt parti 5 dörrar Vad är upp och ned på aluminiumbeklädda luckor? Pilen på luckans glas visar vad som är upp på luckan. Det är viktigt att luckorna monteras på rätt håll. H1(A) H H1(C) H H1(C) Märk upp dörrarna med exempelvis maskeringstejp och skriv H1(A eller C) och H Dörrar märkta H1 1. Borra ett 14mm hål på höger insida av dörr H1(A+C). Se skiss för mått och placering. Bilder på denna sida visar partiet inifrån VIKTIGT! Placera låshus och handtag enligt nedan: H1 8 mm till centrum 14mm hål 955 mm till centrum hål 8 Definition av dörrar H1: H1 (A) Avslutningsdörr mot karmsida. Monteras med låshus med skott D71 och handtag med lås D1, fäst med skruv D13 H1 (C) Mellandörr Monteras med låshus utan skott D81 och handtag D31, fäst med skruv D4 6 OBS! Bild visar insida

7 H1(A) Borra 5mm djupt med 10mm borr så att handtaget passar. Borra ej mer än 5 mm så att skruven kan fästa. 10 mm borr 1 mm 1 mm 14 mm borr H1 (C) H H1 (C) H H1 (A) Hängningssida Placering av handtag OBS! Bild visas inifrån. Lägg i spanjolettlåskistan och ett par spanjolettstänger D5, och kontrollera med ett löst handtag, ex D31 att kistan ligger rätt. Dörren ska vara låst (spanjolettstängerna sticker ut) med handtag i nedfällt läge och öppen (spanjolettstängerna infällda i dörren) med handtaget riktat in över glaset. Avfasningen på ändan av spanjolettstängerna ska vara riktad utåt, se bild. Utsida H1 H1(A) H1(C) Bild visas utifrån 3. Montera tätkloss D14 med skruv D13 i alla luckans 4 hörn. 7

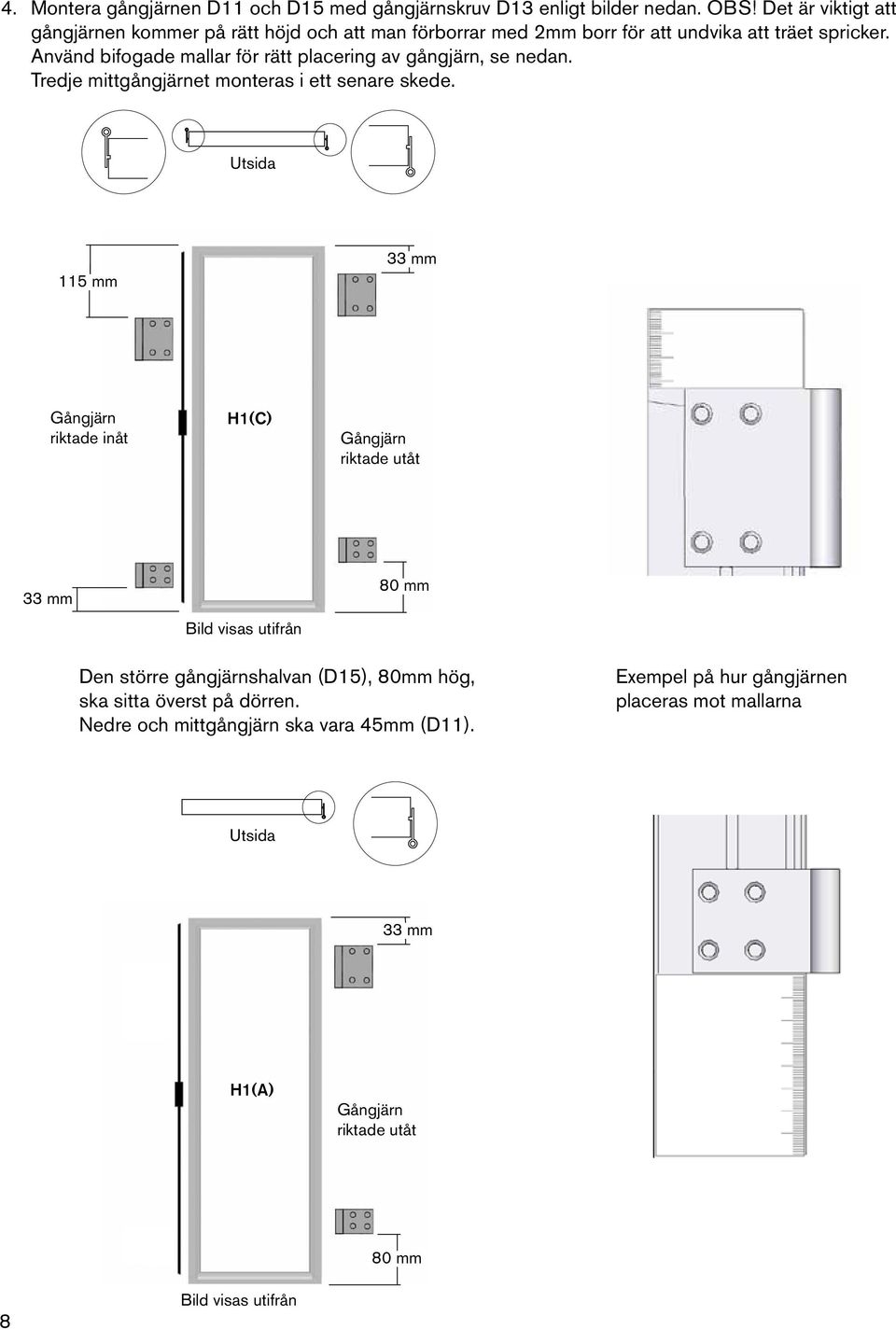

8 4. Montera gångjärnen och D15 med gångjärnskruv D13 enligt bilder nedan. OBS! Det är viktigt att gångjärnen kommer på rätt höjd och att man förborrar med mm borr för att undvika att träet spricker. Använd bifogade mallar för rätt placering av gångjärn, se nedan. Tredje mittgångjärnet monteras i ett senare skede. Utsida 115 mm 33 mm Gångjärn riktade inåt H1(C) Gångjärn riktade utåt 33 mm Bild visas utifrån 80 mm Den större gångjärnshalvan (D15), 80mm hög, ska sitta överst på dörren. Nedre och mittgångjärn ska vara 45mm (). Exempel på hur gångjärnen placeras mot mallarna Utsida 33 mm H1(A) Gångjärn riktade utåt 80 mm 8 Bild visas utifrån

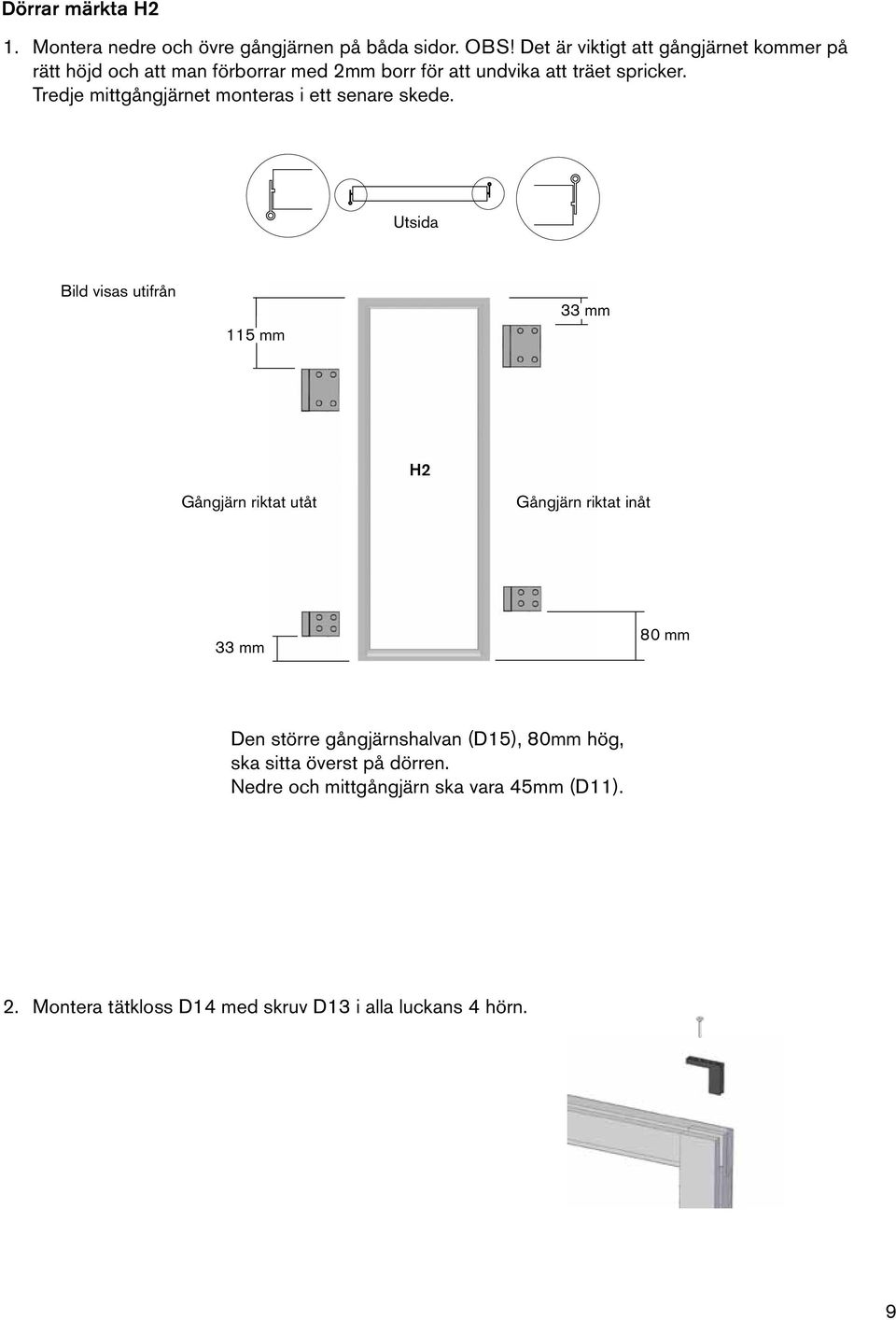

9 Dörrar märkta H 1. Montera nedre och övre gångjärnen på båda sidor. OBS! Det är viktigt att gångjärnet kommer på rätt höjd och att man förborrar med mm borr för att undvika att träet spricker. Tredje mittgångjärnet monteras i ett senare skede. Utsida Bild visas utifrån 115 mm 33 mm Gångjärn riktat utåt H H Gångjärn riktat inåt 33 mm Bild visas utifrån 80 mm Den större gångjärnshalvan (D15), 80mm hög, ska sitta överst på dörren. Nedre och mittgångjärn ska vara 45mm ().. Montera tätkloss D14 med skruv D13 i alla luckans 4 hörn. 9

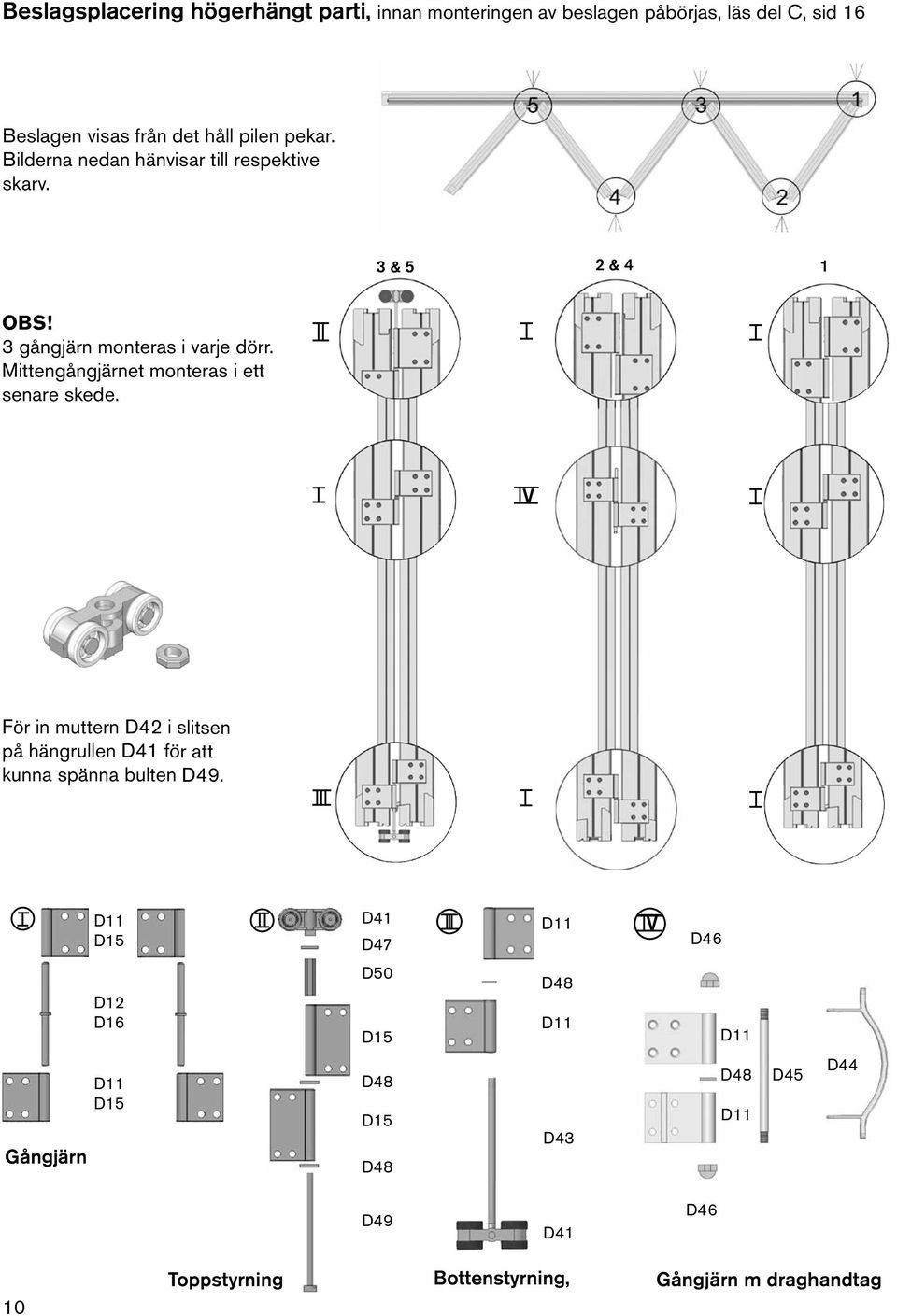

10 Beslagsplacering högerhängt parti, innan monteringen av beslagen påbörjas, läs del C, sid 16 Beslagen visas från det håll pilen pekar. Bilderna nedan hänvisar till respektive skarv. 3 & 5 & 4 1 OBS! 3 gångjärn monteras i varje dörr. Mittengångjärnet monteras i ett senare skede. V För in muttern D4 i slitsen på hängrullen D41 för att kunna spänna bulten D49. D15 D41 D47 V D46 D1 D16 D50 D15 D48 Gångjärn D15 D48 D15 D48 D43 D48 D45 D44 D49 D41 D46 10 Toppstyrning Bottenstyrning, Gångjärn m draghandtag

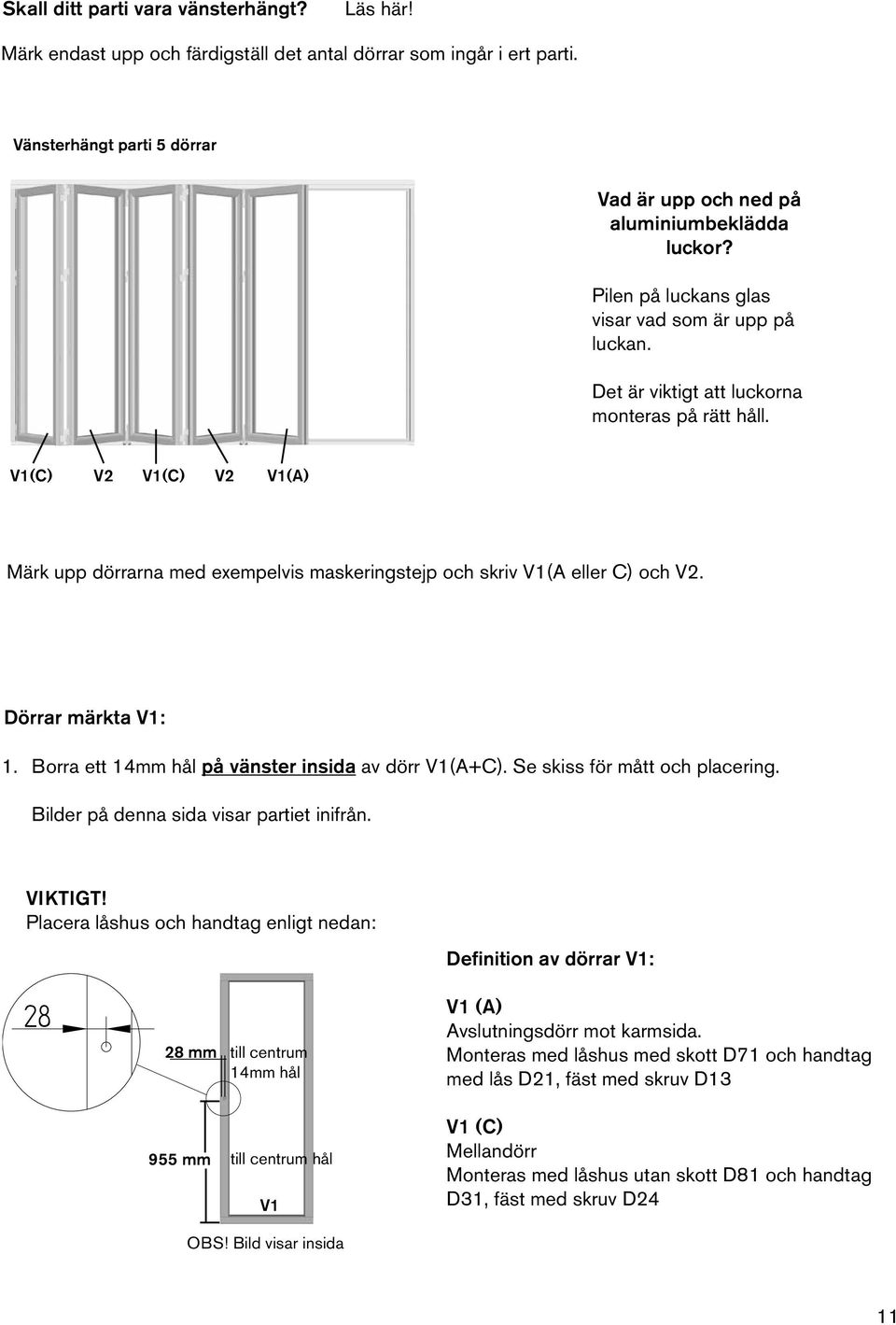

11 Skall ditt parti vara vänsterhängt? Läs här! Märk endast upp och färdigställ det antal dörrar som ingår i ert parti. Vänsterhängt parti 5 dörrar Vad är upp och ned på aluminiumbeklädda luckor? Pilen på luckans glas visar vad som är upp på luckan. Det är viktigt att luckorna monteras på rätt håll. V1(C) V V1(C) V V1(A) Märk upp dörrarna med exempelvis maskeringstejp och skriv V1(A eller C) och V. Dörrar märkta V1: 1. Borra ett 14mm hål på vänster insida av dörr V1(A+C). Se skiss för mått och placering. Bilder på denna sida visar partiet inifrån. VIKTIGT! Placera låshus och handtag enligt nedan: Definition av dörrar V1: 8 8 mm till centrum 14mm hål V1 (A) Avslutningsdörr mot karmsida. Monteras med låshus med skott D71 och handtag med lås D1, fäst med skruv D mm till centrum hål V1 V1 (C) Mellandörr Monteras med låshus utan skott D81 och handtag D31, fäst med skruv D4 OBS! Bild visar insida 11

12 V1(A) Borra 5mm djupt med 10mm borr så att handtaget passar. Borra ej mer än 5 mm så att skruven kan fästa. 10 mm borr 1 mm 1 mm 14 mm borr V1(A) V V1(C) V V1(C) Placering av handtag OBS! Bild visas inifrån Hängningssida. Lägg i spanjolettlåskistan och ett par spanjolettstänger D5, och kontrollera med ett löst handtag, ex D31 att kistan ligger rätt. Dörren ska vara låst (spanjolettstängerna sticker ut) med handtag i nedfällt läge och öppen (spanjolettstängerna infällda i dörren) med handtaget riktat in över glaset. Avfasningen på ändan av spanjolettstängerna ska vara riktad utåt, se bild. V1 V1 Insida Bild visas utifrån Utsida 3. Montera tätkloss D14 med skruv D13 i alla luckans 4 hörn. 1

13 4. Montera gångjärnen och D15 med gångjärnskruv D13 enligt bilder nedan. OBS! Det är viktigt att gångjärnen kommer på rätt höjd och att man förborrar med mm borr för att undvika att träet spricker. Använd bifogade mallar för rätt placering av gångjärn, se nedan. Tredje mittgångjärnet monteras i ett senare skede. Utsida 33 mm 115 mm Gångjärn riktade utåt V1(C) Gångjärn riktade inåt 80 mm Bild visas utifrån 33 mm Exempel på hur gångjärnen placeras mot mallarna Den större gångjärnshalvan (D15), 80mm hög, ska sitta överst på dörren. Nedre och mittgångjärn ska vara 45mm (). Utsida 33 mm Gångjärn riktade utåt V1(A) 80 mm Bild visas utifrån 13

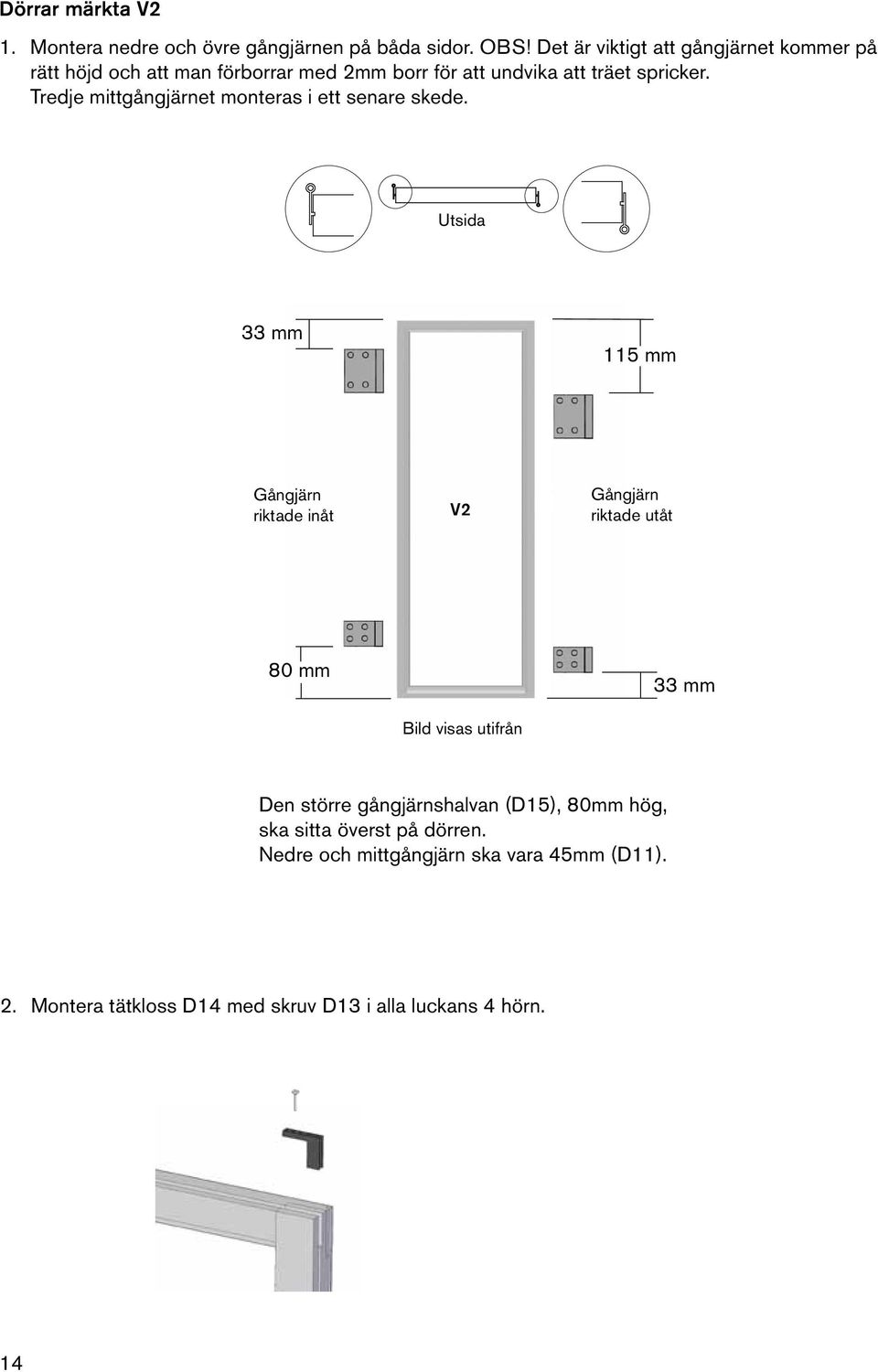

14 Dörrar märkta V 1. Montera nedre och övre gångjärnen på båda sidor. OBS! Det är viktigt att gångjärnet kommer på rätt höjd och att man förborrar med mm borr för att undvika att träet spricker. Tredje mittgångjärnet monteras i ett senare skede. Utsida 33 mm 115 mm Gångjärn riktade inåt V Gångjärn riktade utåt 80 mm Bild visas utifrån 33 mm Den större gångjärnshalvan (D15), 80mm hög, ska sitta överst på dörren. Nedre och mittgångjärn ska vara 45mm ().. Montera tätkloss D14 med skruv D13 i alla luckans 4 hörn. 14

15 Beslagsplacering vänsterhängt parti, innan monteringen av beslagen påbörjas, läs del C, sid 16 Beslagen visas från det håll pilen pekar. Bilderna nedan hänvisar till respektive skarv. 3 & 5 & 4 1 OBS! 3 gångjärn monteras i varje dörr. Mittengångjärnet monteras i ett senare skede. V För in muttern D4 i slitsen på hängrullen D41 för att kunna spänna bulten D49 D15 D41 D47 V D46 D1 D16 D50 D15 D48 Gångjärn D15 D48 D15 D48 D43 D48 D45 D44 Toppstyrning D49 D41 Bottenstyrning, D46 Gångjärn m draghandtag 15

16 C) Montera dörrarna i karmen OBS! Det är viktigt att alltid förborra med ett litet borr i dörrarna innan gångjärn eller handtag skruvas fast, för att undvika att träet spricker. 1. Montera ihop beslagen enligt beslagsplacering för högerhängt, sidan 11 alternativt vänsterhängt parti, sidan 15.. Använd en regel som är lika hög som avståndet mark till ovankant tröskel, lägg denna ca en halv meter utanför partiet. Denna är till för att ställa dörrarna på medan beslagen monteras. 3. Montera undre gångjärnet på karmsidan. Ska sitta 38mm upp från underkant karmsida till underkant gångjärn. Använd bifogad mall. 38mm 4. Sätt i gångjärnstappen D1 i undre gångjärnet och lyft på luckan. Montera översta gångjärnet D15 i karmen. Luckans övre gångjärn sitter redan på plats och fungerar som mall för var gångjärnet D15 ska sitta i karmen. 5. Montera partiets luckor med start på lucka 1 med beslag som visas enligt beslagsplacering. Bottenstyrning sätts på plats i tröskelprofilen C1 genom att vinkla hjulet lätt utåt, trä det in i skenan och räta upp. 16 Det kan ibland underlätta att ta av en förmonterad gångjärnshalva igen vid montering av dörrarna. Återmontering sker då enkelt med hjälp av tidigare hål för skruv.

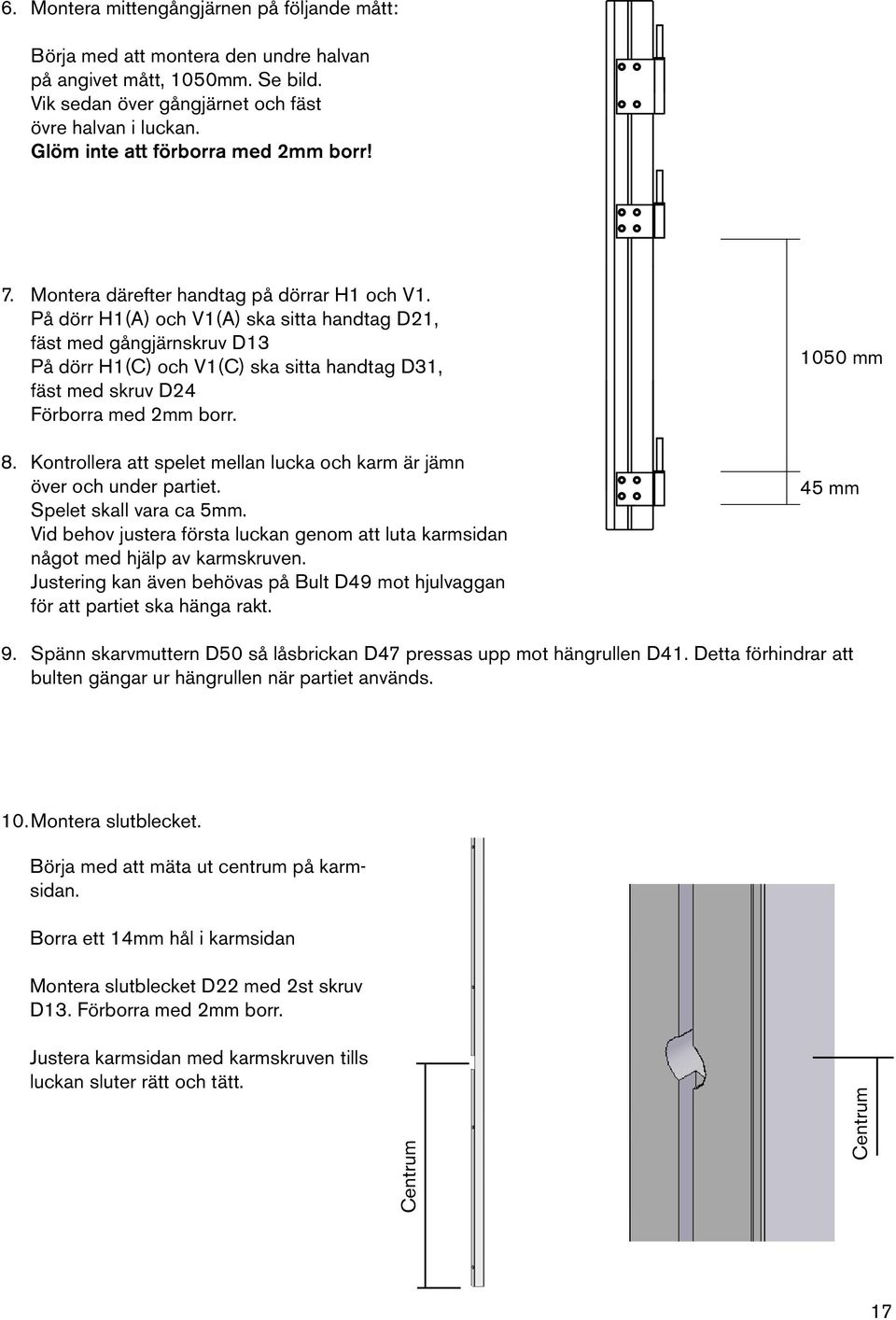

17 6. Montera mittengångjärnen på följande mått: Börja med att montera den undre halvan på angivet mått, 1050mm. Se bild. Vik sedan över gångjärnet och fäst övre halvan i luckan. Glöm inte att förborra med mm borr! 7. Montera därefter handtag på dörrar H1 och V1. På dörr H1(A) och V1(A) ska sitta handtag D1, fäst med gångjärnskruv D13 På dörr H1(C) och V1(C) ska sitta handtag D31, fäst med skruv D4 Förborra med mm borr. 8. Kontrollera att spelet mellan lucka och karm är jämn över och under partiet. Spelet skall vara ca 5mm. Vid behov justera första luckan genom att luta karmsidan något med hjälp av karmskruven. Justering kan även behövas på Bult D49 mot hjulvaggan för att partiet ska hänga rakt mm 45 mm 9. Spänn skarvmuttern D50 så låsbrickan D47 pressas upp mot hängrullen D41. Detta förhindrar att bulten gängar ur hängrullen när partiet används. 10. Montera slutblecket. Börja med att mäta ut centrum på karmsidan. Borra ett 14mm hål i karmsidan Montera slutblecket D med st skruv D13. Förborra med mm borr. Justera karmsidan med karmskruven tills luckan sluter rätt och tätt. Centrum Centrum 17

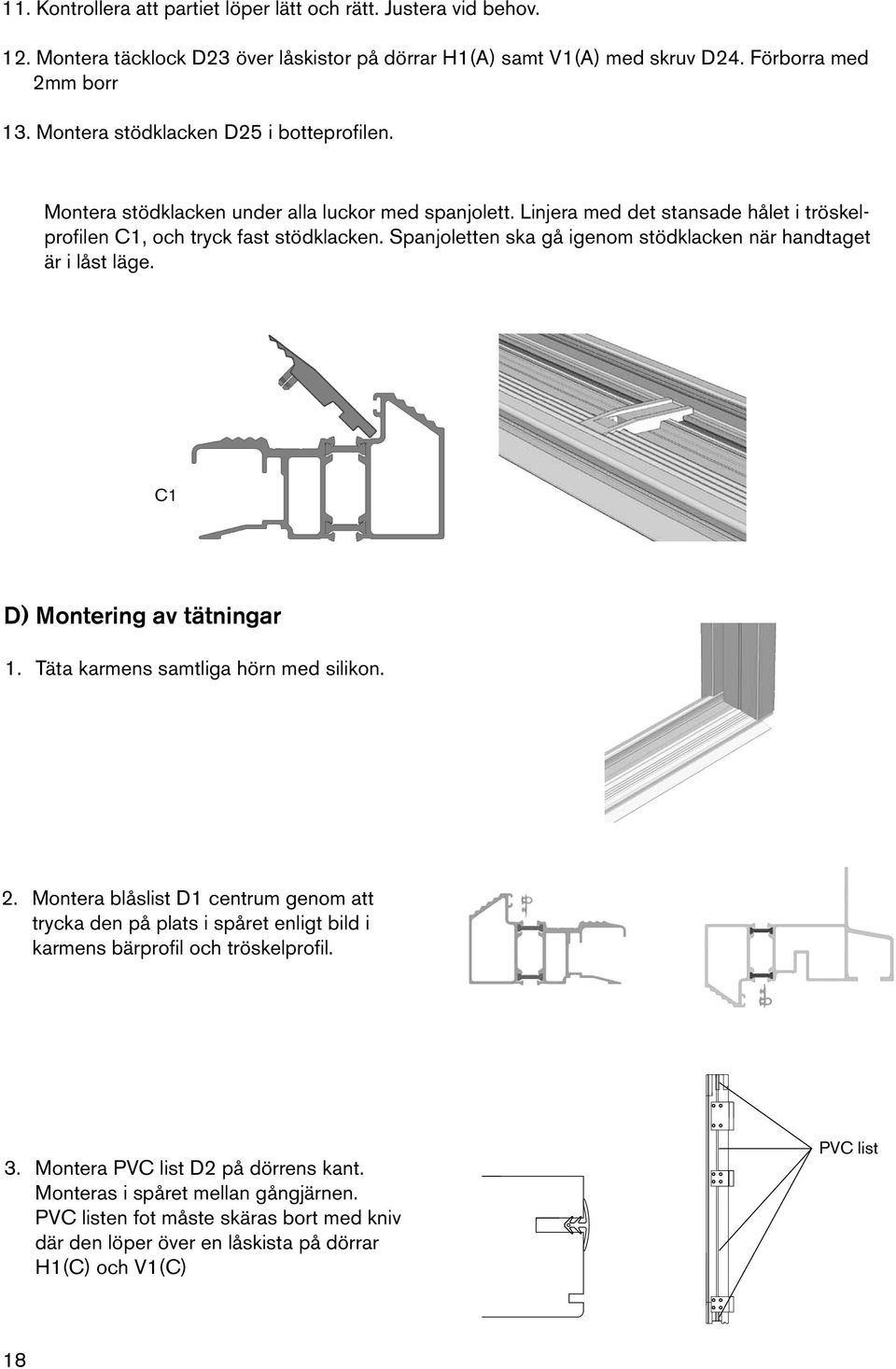

18 11. Kontrollera att partiet löper lätt och rätt. Justera vid behov. 1. Montera täcklock D3 över låskistor på dörrar H1(A) samt V1(A) med skruv D4. Förborra med mm borr 13. Montera stödklacken D5 i botteprofilen. Montera stödklacken under alla luckor med spanjolett. Linjera med det stansade hålet i tröskelprofilen C1, och tryck fast stödklacken. Spanjoletten ska gå igenom stödklacken när handtaget är i låst läge. C1 D) Montering av tätningar 1. Täta karmens samtliga hörn med silikon.. Montera blåslist D1 centrum genom att trycka den på plats i spåret enligt bild i karmens bärprofil och tröskelprofil. 3. Montera PVC list D på dörrens kant. Monteras i spåret mellan gångjärnen. PVC listen fot måste skäras bort med kniv där den löper över en låskista på dörrar H1(C) och V1(C) PVC list 18

19 4. Montera O-list D3 i inre spåret på dörrens kant. Klipp bort foten på O-listen över gångjärnen för att få listen att gå längs hela dörrens höjd. O-list 5. Montera P-list D4 enligt bild på karmens anslagssida. 6. Montera L-list A i spåret i aluminiumbeklädnaden runt om luckan ( Gäller endast partier med aluminiumbeklädnad ) Listen monteras i sidorna och upptill på luckan. L-list Dörrstopp För att kunna ställa upp gångdörren medföljer en hållare som monteras på gångdörrens utsida. Tänk på att alltid förborra med mm borr innan dörrstoppen skruvas fast. Monteras i gångdörren Monteras på motsatt dörr eller på övrig plats Exempel på hur dörrstopp kan monteras. 19

20 Felsökning Luckorna hänger inte rätt efter montering: 1. Kontrollera punkt 1-5 på sidorna 4 & 5 igen. Är allt rakt? Kontrollmät måttet från tröskelprofil till bärprofil och försäkra dig om att det är lika över hela partiets längd. ( punkt ). Kontrollera första luckan som är fäst i karmen. Är avståndet mellan luckans underkant till tröskelprofilens överkant lika längs luckans bredd? Är avståndet mellan luckans överkant till bärprofilens underkant lika längs luckans bredd? Om luckan hänger: Justera på karmskruvarna som håller karmsidan och ställ karmsidan med lite baklut tills luckan hänger rakt. Nu kan resten av partiet justeras på bultarna som sitter fast i de övre hängrullarna. Justera tills det är ca 5mm spel mellan lucka och karm både uppe och nere på samtliga luckor. Glas Utsätts glas för snabba temperaturväxlingar skapas termiska spänningar i glaset. Glaset kan då absorbera så mycket värme att det kan spricka. Mörka persienner eller andra mörka ytor som är placerade nära glasets insida kan absorbera mycket värme. Speciellt utsatt blir glaset om någon del ligger i skugga medan en annan värms upp direkt av solen. Det finns då risk för termiska sprickor. Dessa sprickor omfattas ej av garantin. Garantier: Natur V Alu: 10 år Produktgaranti från inköpsdatum 10 år Isolerglasgaranti från tillverkningsdatum stämplat i kassetten. Natur V Trä: 5 år Produktgaranti från inköpsdatum 10 år Isolerglasgaranti från tillverkningsdatum stämplat i kassetten. Garantierna gäller endast om partiet monterats och underhållits enligt monteringsanvisningen. Garantin gäller reparation eller ersättning av felaktig produkt på grund av material- eller fabrikationsfel. Isolerglasgarantin gäller mot kondens i glaskassetten på grund av att luft kommit in mellan glasen. Trasigt eller sprucket glas omfattas ej av produktgarantin. Tack för att Du valde uterumspartier från Skånska Byggvaror Box 38, 50 4 Helsingborg Tel , Fax
