Monteringsanvisning Tunnbastu (1013)

Transkript

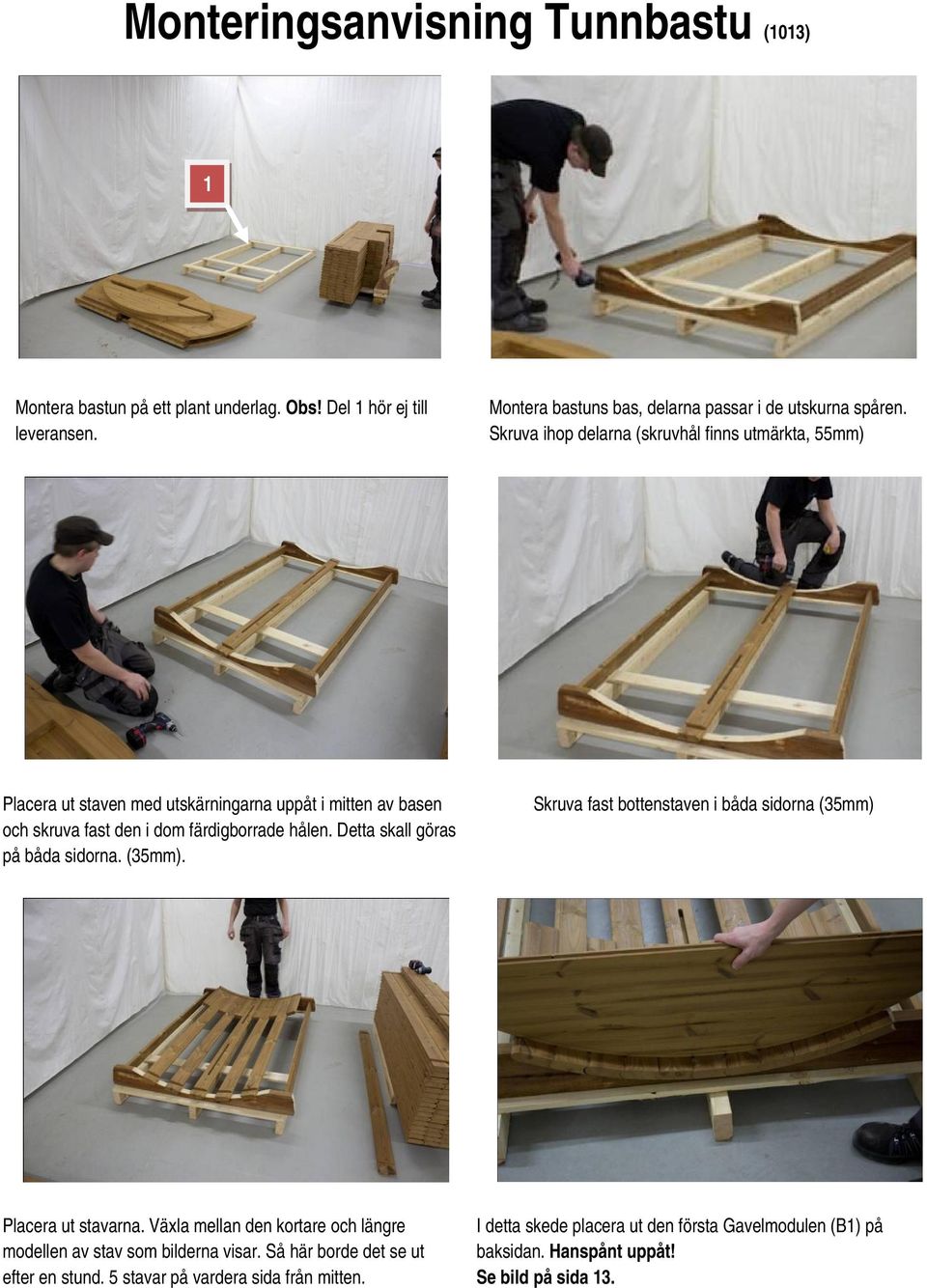

1 Monteringsanvisning Tunnbastu (1013) 1 Montera bastun på ett plant underlag. Obs! Del 1 hör ej till leveransen. Montera bastuns bas, delarna passar i de utskurna spåren. Skruva ihop delarna (skruvhål finns utmärkta, 55mm) Placera ut staven med utskärningarna uppåt i mitten av basen och skruva fast den i dom färdigborrade hålen. Detta skall göras på båda sidorna. (35mm). Skruva fast bottenstaven i båda sidorna (35mm) Placera ut stavarna. Växla mellan den kortare och längre modellen av stav som bilderna visar. Så här borde det se ut efter en stund. 5 stavar på vardera sida från mitten. I detta skede placera ut den första Gavelmodulen (B1) på baksidan. Hanspånt uppåt! Se bild på sida 13.

2 Märkningarna i Gavelmodulen, skall linjeras mot utskärningarna. OBS! Hela linjen ska lämnas synlig! Exempel på hur stavarna ska följa linjen. OBS! Slå ej på modulen utan att använda den medföljande adaptern. Som nästa bild visar. Använd adaptern annars kan du skada spånten. OBS, varje modul har en etikett som skall vända utåt. Här följer stavarna linjen men det är glapp mellan stavarna. Använd gummihammaren för att slå ihop stavarna.

3 OBS! Slå inte med gummihammaren på den sida av staven där noten finns, då kan den gå sönder. Använd den medföljande adaptern för att justera stavarna. OBS! Den sida som har etikett skall vända utåt. (Se sista sidan) Exempel på hur stavarna ska följa linjen. Nu är det dags att föra in de längre stavarna från framsidan. Sen ska undre delen av gavelmodulen (F1) monteras. OBS! Den sida som etiketten är på, ska vända utåt. Stavarna kanske måste linjeras upp för att väggmodulen ska passa, Slå in dom med gummihammare som bilden visar.

4 Slå fast gavelmodulen i spåret. Samma princip som med den tidigare gavelmodulen. Fäst sen nästa del i den bakre gavelmodulen. OBS! Lägg i tappar (12x75) innan du fäster nästa modul. 70mm Fäst den högra delen av den främre gavelmodulen (notera rätt sida vänder utåt). Skruva fast modulerna i varandra där pilar visar (70mm), se även bilden i nedre högra hörnet. Fäst en lång stav mellan de två gavelmodulerna som bilden visar. Detta är viktigt för att stöda modulerna. Gör likadant med den vänstra sidan fortsätt sedan montera resterande moduler. 70mm 70mm 70mm 70mm 70mm 70mm Sätt nu fast en stav på toppen av gavelmodulerna. Det finns märkningar (checkpoints) i gavelmodulerna som visar hur man ska placera staven. Se schema på sidan 13 för att se alla checkpoints. På delarna finns kontrollpunkter (Checkpoints) till hjälp för monteringen. Om man börjat på rätt sätt, se första bilden på sida 2, så skall mitten av spånten hamna mellan kontrollpunkten. Är man på - så har monteringen gjorts över linjen och då skall man hålla sig utanför. Är det + så är man för mycket över linjen och då gäller det att hålla sig närmare linjen. Exempel, om montering görs 2 mm innanför eller utanför linjen så kommer det att innebära 12 mm åt ena eller andra hållet då man kommer till slutet. Se också bilder på sidan 14.

5 Börja placera ut stavarna underifrån, Slå in dom med gummihammare i spåren. Varannan stav ska vara en kort stav och en lång stav som bilden ovan till höger visar. Sedan används en vanlig stav som når hela vägen från den bakre till främre gavelmodulen. Så här borde det se ut när arbetet framskrider. Var noga med att följa den utmärkta linjen När du kommit så här långt, sluta lägga till stavar ovainifrån och börja från andra hållet. När det är en stav kvar så fäst det mittersta spännbandet, skruva inte fast det hårt. Spännbandet förhindrar att stavarna faller ut igen. 8cm 124cm 124cm 8cm Efter alla stavar är fästa, för in dom korta stavarna som saknar utskärning mellan stavarna som bilden visar. Fäst de båda andra spännbanderna enligt måtten som bilden visar (12x100).

6 2 1 Center Gå omkring och slå på stavarna där dom möter gavelmodulerna när du drar åt spännbanden. Nu är det dags att montera taket. Fäst först dropplisten med spik på den andra staven ovanför centerstaven. OBS! Se också sida 11, installation av skorsten. Placera ut den första remsan med takmaterial och skär den så den passar. Använd en värmepistol för att aktivera limmet på baksidan och tryck remsorna emot bastun allt eftersom du monterar.

7 Placera ut takmaterialet som bilderna visar. Bygg på underifrån från varje sida tills du nåt toppen av bastun. Pilarna visar spikar. När du når toppen skall en sista remsa placeras överst. Skär ut remsan enligt bilden. Använd värmepistol för att limmet ska häfta.

8 Installation av Sarg följer. Det är viktigt att den första delen av sargen placeras på mitten och att den är rak. För detta medföljer en mall som hjälp för att placera den rakt. 50mm skruv + bricka, trätapp 8x35. Använd gärna vattenpass. Skruva fast och dubbelkolla. Fortsätt fästa sargdelar. Då delar är rätt placerade skall tunnan se ut som bilden visar Fortsätt montera på andra sidan tills hälften av alla delar är monterade. Om allt ser rätt ut fortsätt tills alla delar är monterade. Samma metod används för att fästa sargen på baksidan.

9 Fäst sedan plastpropparna i skruvhålen på sargen. Slå in plastpropparna med gummihammare. Center Installation av bänkar. Använd 55mm skruvar. Ta bort underlaget ur ramen och placera in ramen i bastun, använd vattenpass för att få den rak. Bänken ska placeras fyra stavar under centerstaven. Skruva fast bänkramen (skruvhål finns utmärkta) Sätt dit sittunderlagen.

10 Installation av dörram. Montera ihop ramen (55mm). Sätt in ramen i dörren och skruva fast den (skruvhål finns utmärkta, 55mm). Montera de yttre bänkarna på samma vis som de inre bänkarna. Montera stödbenet. Stödbenet skruvas fast i väggen och i bänken (45mm, trätapp 8x35). Bilden under visar alla bänkar monterade.

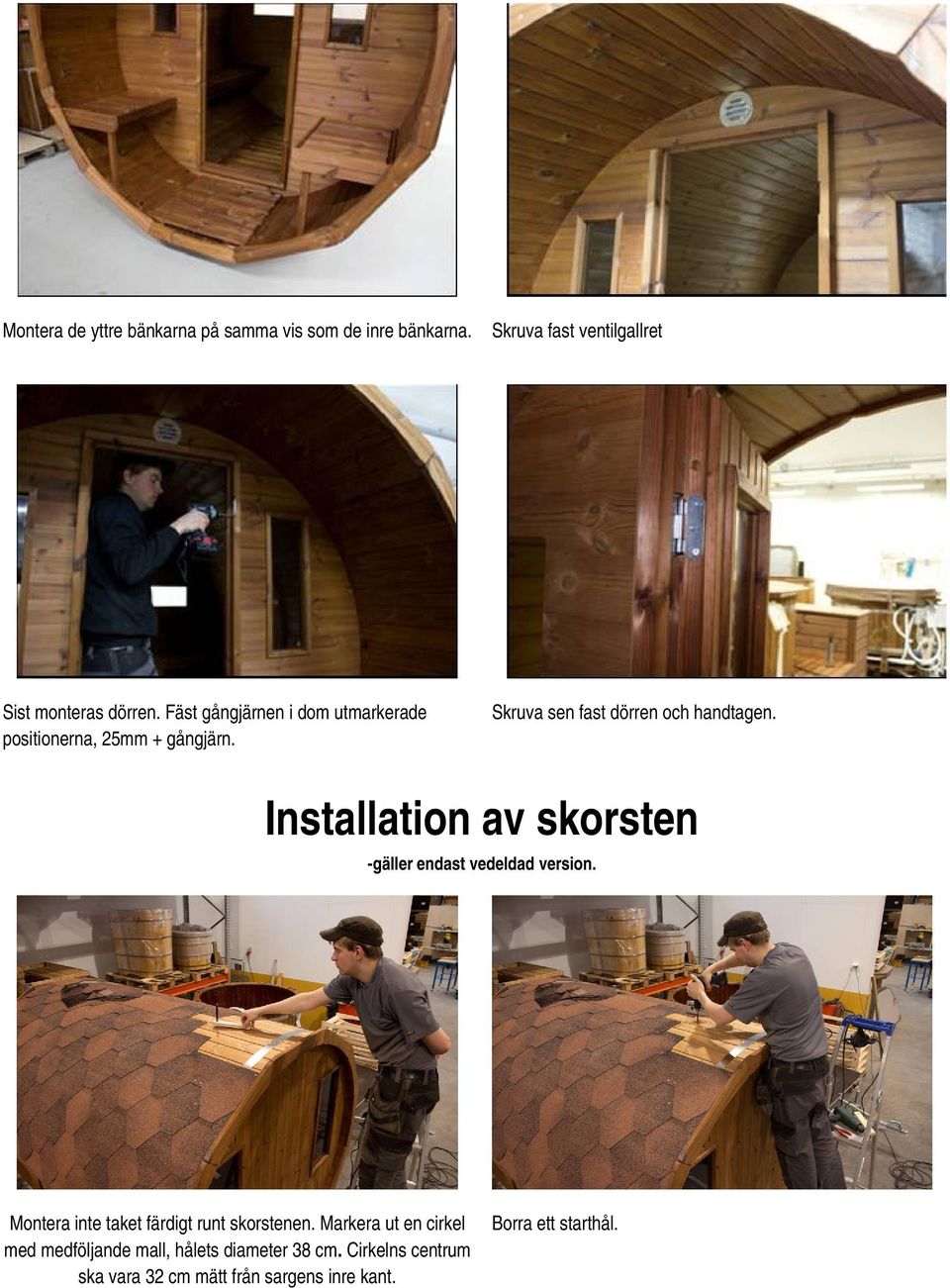

11 Montera de yttre bänkarna på samma vis som de inre bänkarna. Skruva fast ventilgallret Sist monteras dörren. Fäst gångjärnen i dom utmarkerade positionerna, 25mm + gångjärn. Skruva sen fast dörren och handtagen. Installation av skorsten -gäller endast vedeldad version. Montera inte taket färdigt runt skorstenen. Markera ut en cirkel med medföljande mall, hålets diameter 38 cm. Cirkelns centrum ska vara 32 cm mätt från sargens inre kant. Borra ett starthål.

12 Skär ut cirkeln med en såg. Efter cirkeln har sågats ut är några av stavarna lösa, dom skruvas fast med 55mm skruvar. Placera ut takmaterial utan att spika fast det, och skär ut enligt hålet. Ta bort delarna igen. Sätt dit gummitätning. Notera att gummitätningen ska placeras så den är ovanpå takfiltarna för att regnvatten inte ska rinna ner under takfiltarna. Lägg dit resten av takfiltarna och applicera silikon mellan takmaterialet och gummitätningen.

13 När det är klart skall det se ut såhär. Använd värmepistol för att aktivera limmet. CHECKPOINTS CHECKPOINTS

14 x0 På delarna finns kontrollpunkter (Checkpoints) till hjälp för monteringen. Om man börjat på rätt sätt, se första bilden på sida 2, så skall mitten av spånten hamna mellan kontrollpunkten. Är man på - så har monteringen gjorts över linjen och då skall man hålla sig utanför. Är det + så är man för mycket över linjen och då gäller det att hålla sig närmare linjen. x- Exempel, om montering görs 2 mm innanför eller utanför linjen så kommer det att innebära 12 mm åt ena eller andra hållet då man kommer till slutet x+
