3 Översikt Detta dokument är främst tänkt som ett komplement till ritningarna på UC-Box lådorna, dokumentet ska användas som en hjälp för dem som ska bygga lådorna efter våra ritningar. Byggbeskrivningen förutsätter att man redan skaffat det material som behövs, skrivit ut ritningarna samt köpt vårt UC-Box kitt. Byggbeskrivningen förutsätter att man bygger två lådor. Om något i dessa instruktioner avviker från ritningarna är det ritningarna som gäller. Kontrollera material UC-Box förpackningen innehåller: 2 st 189x202x6mm plastskiva 60 st 3.5x40mm TX15 skruv 10 st 3.5x20mm TX15 skruv 8 st 4.5x60mm PZ2 skruv 4 st M4x20 distanser 4 st M4x25 PZ2 skruv 1 st TX15 bits 1 st PZ2 bits Införskaffat material: 80x22 ca 1 m (be brädgården klyva en bräda till denna dimension) 145x22 ca 0,8 m 195x22 ca 0,4 m Observera att det är ca 0.2 m extra material av varje sort i materialåtgången ovan, detta för att det går bort lite material när man rensågar ändträet samt sågar upp materialet. Byggbeskrivning Förbered materialet Börja med att sortera ut följande ritningar som behövs för att såga upp materialet, observera att det behövs fyra st av UC-Box Gable Drawing övriga ritningar sågas i två exemplar. UC.Box Lid-1 Drawing UC.Box Lid-2 Drawing UC.Box Bottom Drawing UC.Box Gable Drawing UC.Box Backside Drawing Rensåga ändträet på bräderna så att alla delar får samma snittytor, var noga så att alla snitt blir vinkelräta. CDT EXCEPTO1150A 3

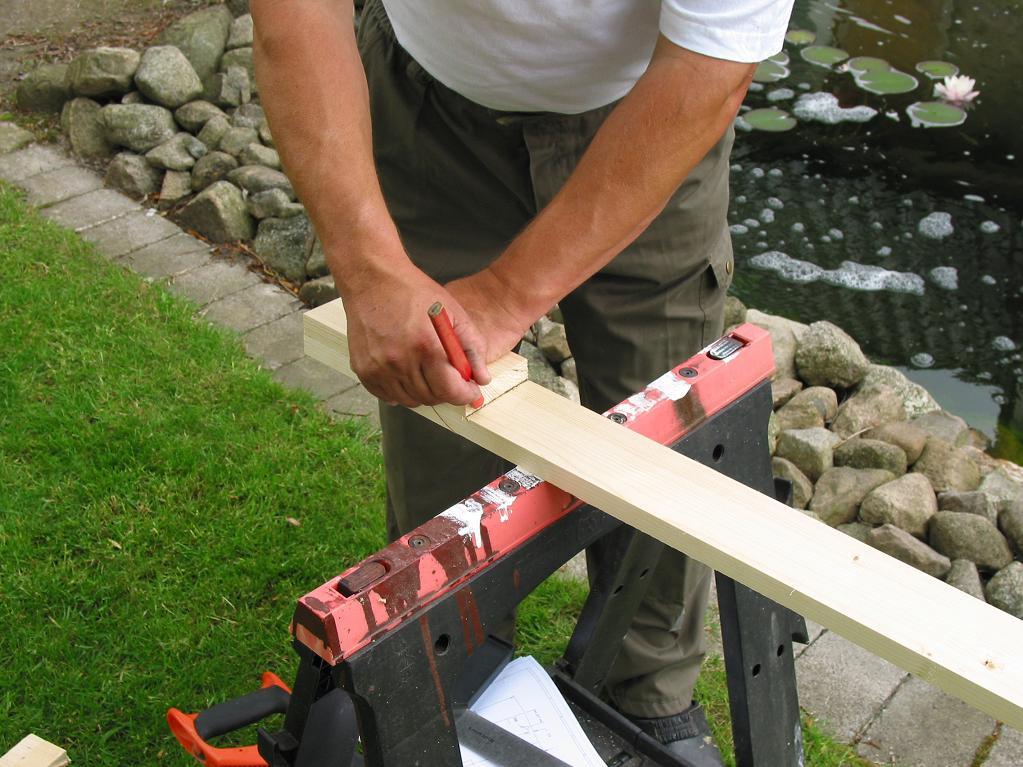

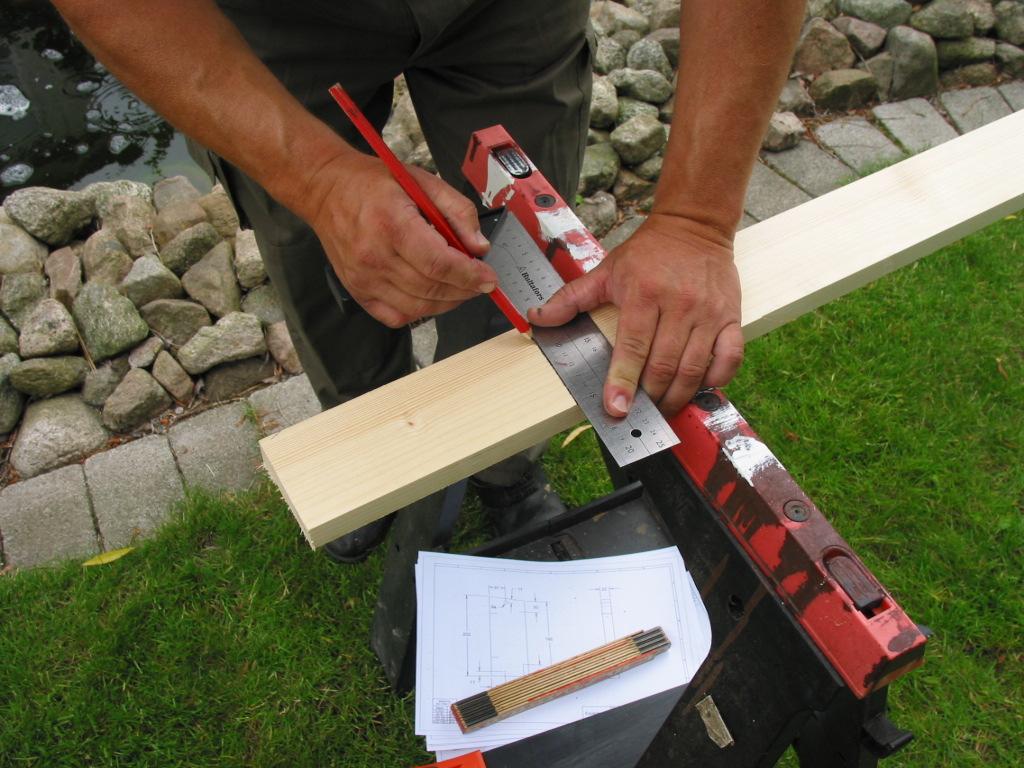

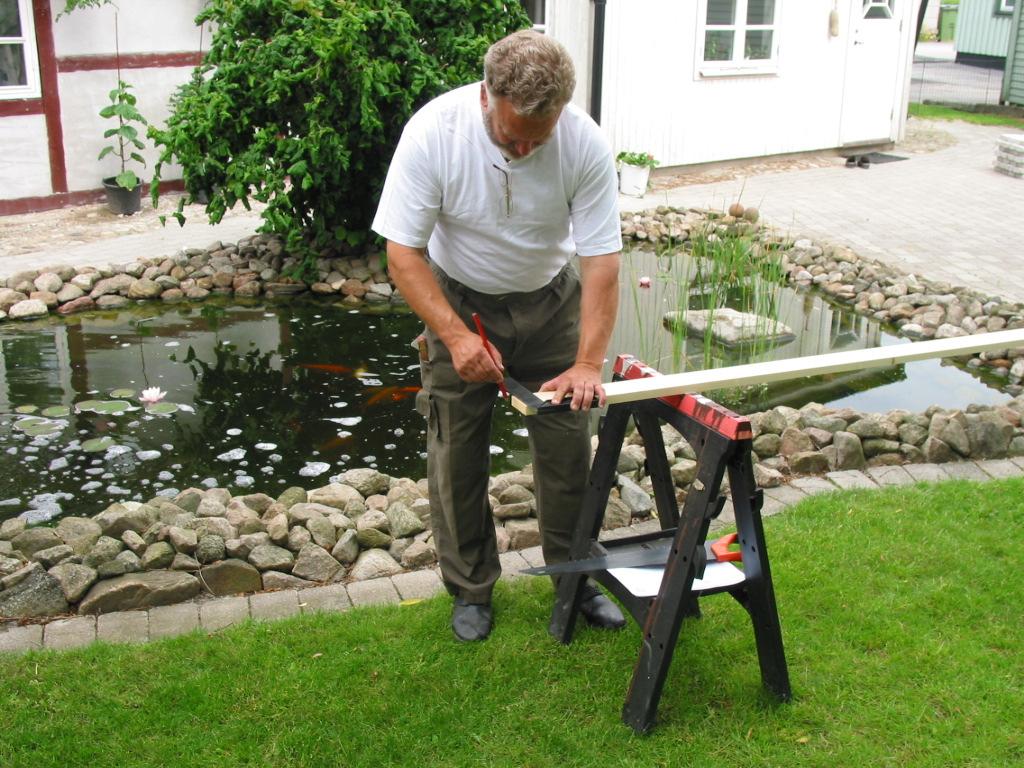

4 Använd vinkelhake eller tumstock för att mäta ut måtten på delarna enligt ritning, observera att det är noga att delarna blir utsågade så noggrant som möjligt. Slarvar man med måtten får man problem när lådan ska monteras. CDT EXCEPTO1150A 4

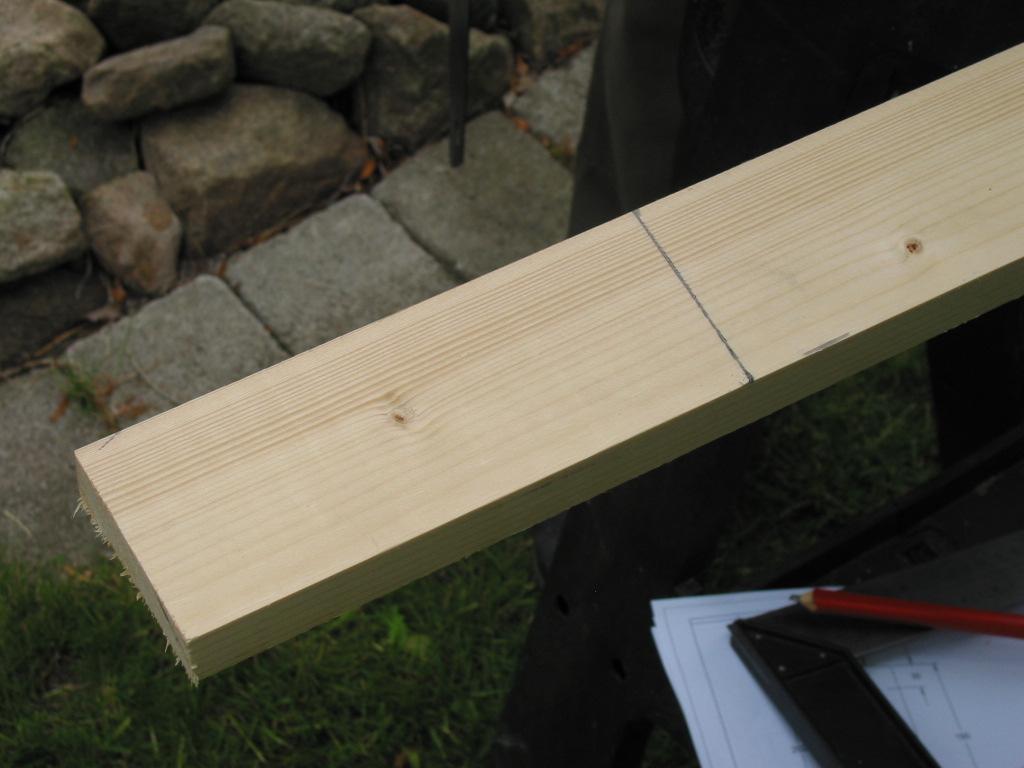

5 Delen på bilden är UC-Box Gable Drawing, detta är enda delen som inte har ett vinkelrätt snitt i båda sidor. CDT EXCEPTO1150A 5

6 Såga av delen efter markeringen, var försiktig i slutet så att brädan inte knäcks då lådan inte blir tät om en hörna saknas. CDT EXCEPTO1150A 6

7 Om man först sågar ut en del och kontrollmäter den efter ritningen för att säkerställa att måtten stämmer så kan man för att tjäna byggtid använda den till mall för resten av lådorna. För att vara säker på att man inte missar att såga upp några delar och för att lättare hålla reda på de olika delarna så är det bra att lägga dem på ritningarna efterhand som man sågar upp dem. CDT EXCEPTO1150A 7

8 Märkning Börja med att mäta ut alla mått på de olika delarna från ritningarna, det är mycket lättare att märka var alla skruv och borrhål ska vara innan man börjar montera. CDT EXCEPTO1150A 8

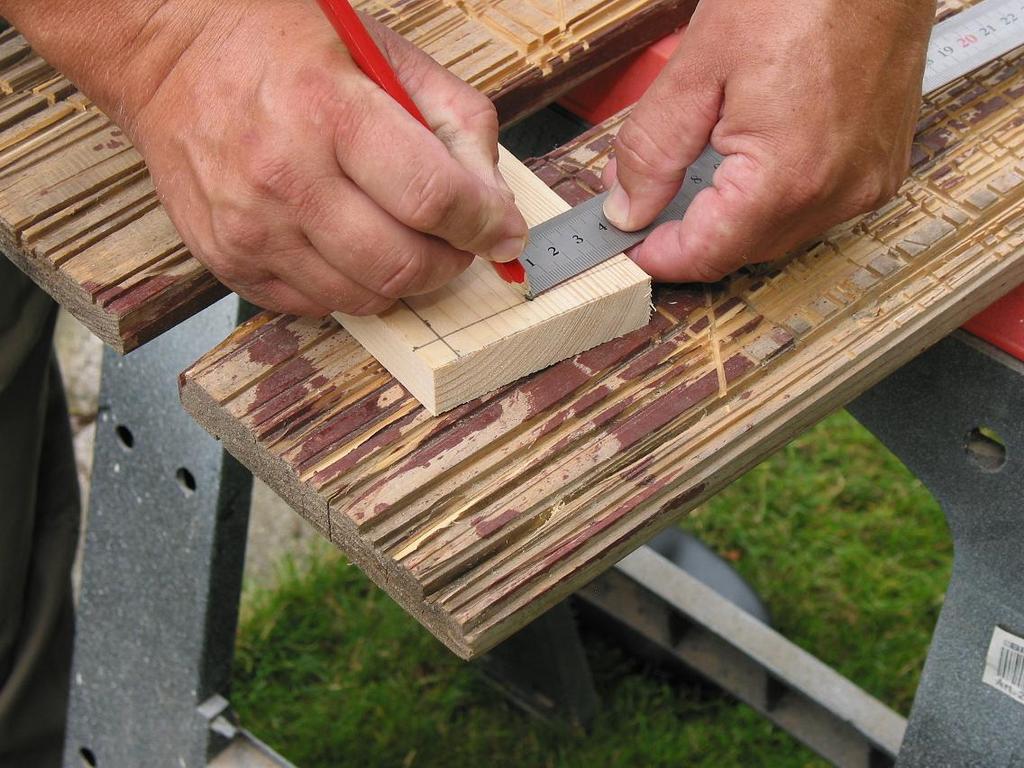

9 Här har vi börjat med att mäta ut var hålet för låsskruvarna ska sitta på UC-Box Gable Drawing observera att måttet som är 11 mm från kanten på denna ritningen är parallell med sluttningen och alltså inte från sluttningens högsta punkt. CDT EXCEPTO1150A 9

10 Sen mäter vi ut punkten där hålet ska borras som är 37mm vinkelrätt mot delens långsida. På alla delar märkes skruvplacering och borrhål ut innan vi börjar montera samman de olika delarna. Borrning Det är bara två delar som ska borras UC-Box Gable Drawing samt UC-Box Lid-2 Drawing, det är viktigt att endast borra hållen i UC-Box Gable Drawing i förväg. UC-Box Lid-2 Drawing borrar vi senare när vi monterar lådan, anledningen är att om man borrar UC-Box Gable Drawing aningen snett så kommer ändå hålen att komma mitt för varandra. CDT EXCEPTO1150A 10

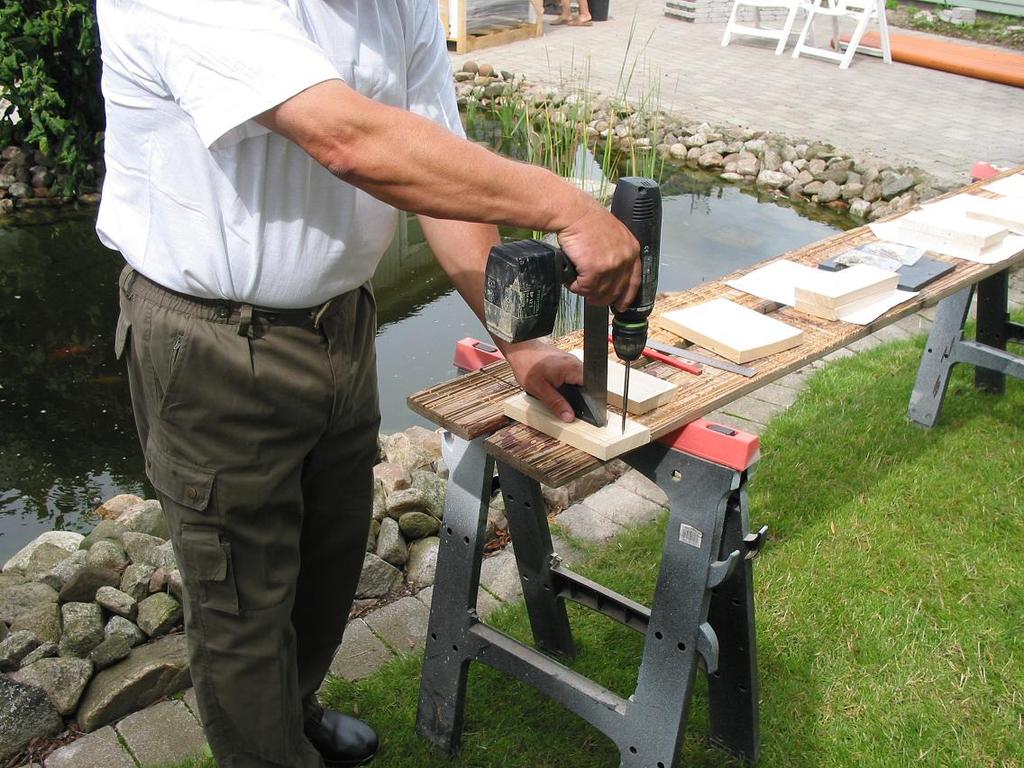

11 Om man inte har tillgång till en pelarborrmaskin för att borra rakt går det utmärkt att göra det med en handborrmaskin, det kan då vara till hjälp att ha en vinkelhake att flukta efter så att man borrar så rakt som möjligt. CDT EXCEPTO1150A 11

12 När man borrar hålet så är det bra om man lägger en spillbit under biten man borrar hålet i, man borrar då genom översta biten och en bit ner i den underliggande. Om man gör på detta sättet spricker inte träet lika mycket när man går igenom som om man borrar utan underlagsbit. Montering Vi rekommenderar att man limmar och skruvar alla trädelar som ingår i lådan med ett vattenfast trälim, detta gör lådan mycket mer motståndskraftig. CDT EXCEPTO1150A 12

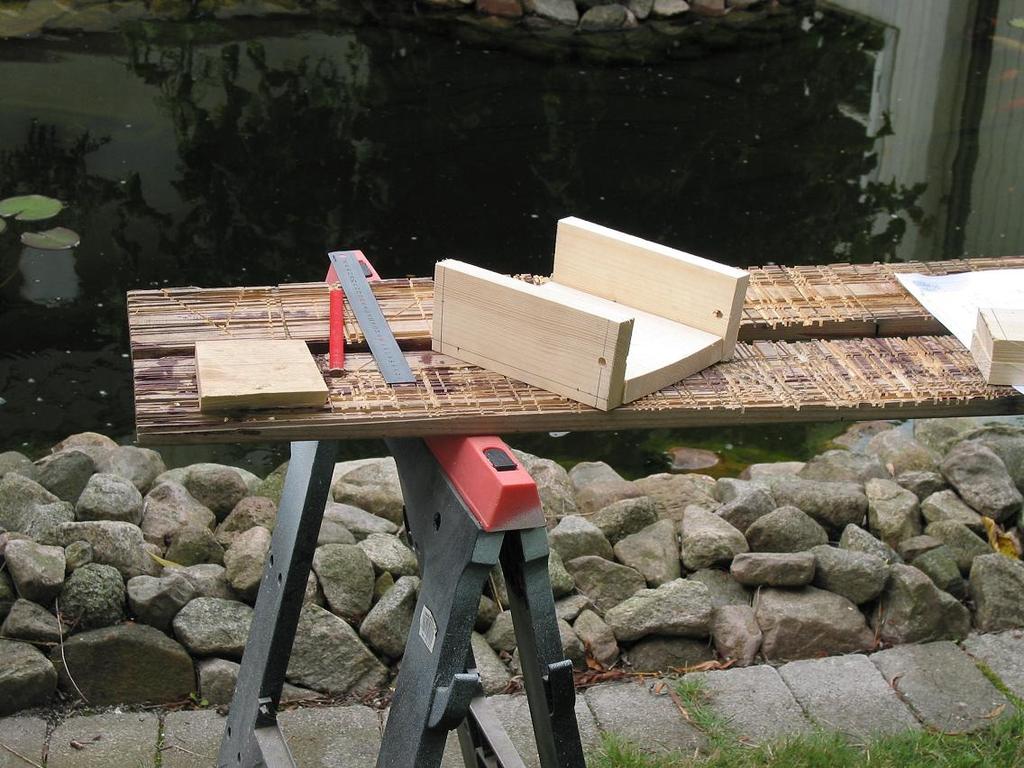

13 Montera låda Det är bra att först lägga ut lådans olika delar på arbetsbordet innan man limmar och skruvar dem för att se att man har klart för sig hur allt ska monteras. Observera att lådans ovansida ska ha fall bakåt. CDT EXCEPTO1150A 13

14 Det räcker med att lägga en smal sträng med vattenfast trälim innan man drar samman delarna med skruv. CDT EXCEPTO1150A 14

15 När gavlarna skruvas fast på baksidan så är det bra om man inte spänner dem då det underlättar när man ska montera bottnen. CDT EXCEPTO1150A 15

16 Glöm inte att limma bottnen på alla tre sidorna, när bottnen är monterad kan man dra åt skruvarna i gavlarna. Torka av överflödigt lim direkt när du skruvat samman lådan då de flesta trälim måste tas bort mekaniskt efter att de har torkat. CDT EXCEPTO1150A 16

17 Montera lock Nästa del att montera är locket, börja med att lägga samman de två delarna efter märkningarna vi gjorde tidigare. Om allt ser bra ut så limmar vi samman delarna och fäster dem med skruv. Observera att delen UC-Box Lid-2 Drawing inte ska sitta centrerat på UC-Box Lid-1 Drawing utan ska sitta som på ritningen UC-Box Lid Assembly Drawing. Det är viktigt att vi använder oss av placeringen för skruvarna som vi mätt ut tidigare, om vi sätter träskruvarna fel kan de krocka med distanserna som vi monterar i nästa steg. CDT EXCEPTO1150A 17

18 Montera låsskruvar i lock Montera lockdelen i lådan, var noga så att du monterar locket på rätt håll, locket ska skjuta ut ca 1-2 mm utanför baksidan och gavlarna. CDT EXCEPTO1150A 18

19 Plocka fram distanser och låsskruvar. CDT EXCEPTO1150A 19

20 Märk ut centrum för distanserna genom att borra försiktigt med ett 8mm borr genom hålen i gavlarna. Observera att det inte ska vara något 8mm hål till distanserna utan meningen är bara att märka ut centrum. CDT EXCEPTO1150A 20

21 CDT EXCEPTO1150A 21

22 Sätt ett litet märke ca mm upp på 6 mm borret som du ska borra hålet till distanserna med, detta för att du ska veta hur djupt du ska borra. Det är viktigt att hålet blir tillräckligt djupt så att distansen går att slå ner så långt så att den kommer i höjd med träkanten. CDT EXCEPTO1150A 22

23 Försök att borra hålet så rakt som möjligt. CDT EXCEPTO1150A 23

24 Slå i distansen så att den kommer i höjd med träet. CDT EXCEPTO1150A 24

25 Montera locket på lådan och skruva fast det med låskruvarna, observera att låsskruvarna inte ska skruvas i botten utan bara en bit innanför träkanten. CDT EXCEPTO1150A 25

26 CDT EXCEPTO1150A 26

27 Montera plastskivan Centrera plastskivan samtidigt som den pressas lätt mot locket, plastskivan ska inte limmas utan endast skruvas fast. CDT EXCEPTO1150A 27

28 Måla Lådan målas med valfri färg, dock ska inte plastskivan målas då vissa färger kan påverka radiosignalen. CDT EXCEPTO1150A 28
