1 MONTERINGSANVISNING

2 Isolerande och bärande väggsystem IsoTimber är ett väggsystem för ytterväggar och innerväggar. IsoTimber är trä och luft, inga andra material. IsoTimber väggsystem består av syll, byggblock, plywood till ut- och insida vägg, stolpar och balkar i limträ. Byggblocken staplas och sammanfogas till en isolerande väggkonstruktion. Vid tillverkning av blocken sågas en stor mängd spår i materialet vilket leder till kraftigt förbättrade isolerande egenskaper. Hela väggen är diffusionsöppen och anpassar sig efter rådande luftfuktighet, ingen diffusionsspärr (plastfolie) krävs. Därför blir hus med IsoTimber sunda hus att bo i. IsoTimber väggsystem är helt enkelt en stark, isolerande diffusionsöppen kombination där luft och trä gör underverk. Allmänt 1. Studera projekteringsanvisningen. 2. Mellan plywoodskivor skall alltid finnas ett mellanrum på 5 mm för att fogning skall bli optimal. 3. Skydda väggarna från fukt under byggtiden. Täck monterade delar till dess att taket är monterat så att de inte utsätts för nederbörd. Montera ej vid regnväder såvida inte montage sker under tak. 4. Vi rekommenderas att montera stommen uppdelad i ett flertal minre moment och färdigställa dessa delar löpande med plywoodskivor och fogmassa innan montaget fortsätter. Detta underlättar dels täckning av stommen under montaget, samt säkerställer i högre grad att fukt ej tränger in i stommen. 5. Ett betonggolv innehåller stora mängder byggfukt som ska torkas ut. Tänk på att denna fukt måste ventileras bort så att det inte blir för fuktigt inomhus, det räcker inte med att bara slå på värme. De invändiga väggskivorna ska fogas innan värmen slås på. Följande delar ingår IsoTimber Block Träreglar med spår 7 mm Plywood på var sida, mått 109x137x2350 mm. IsoTimber Syll Formplywood med regel 45x109 mm. IsoTimber Stolpe Trästolpe 45x109 mm, sort C24. IsoTimber Hörnstolpe 150x150, sort C24. Limträbalk 109x225/275/315, L40C. Väggskivor Fogmassa 2

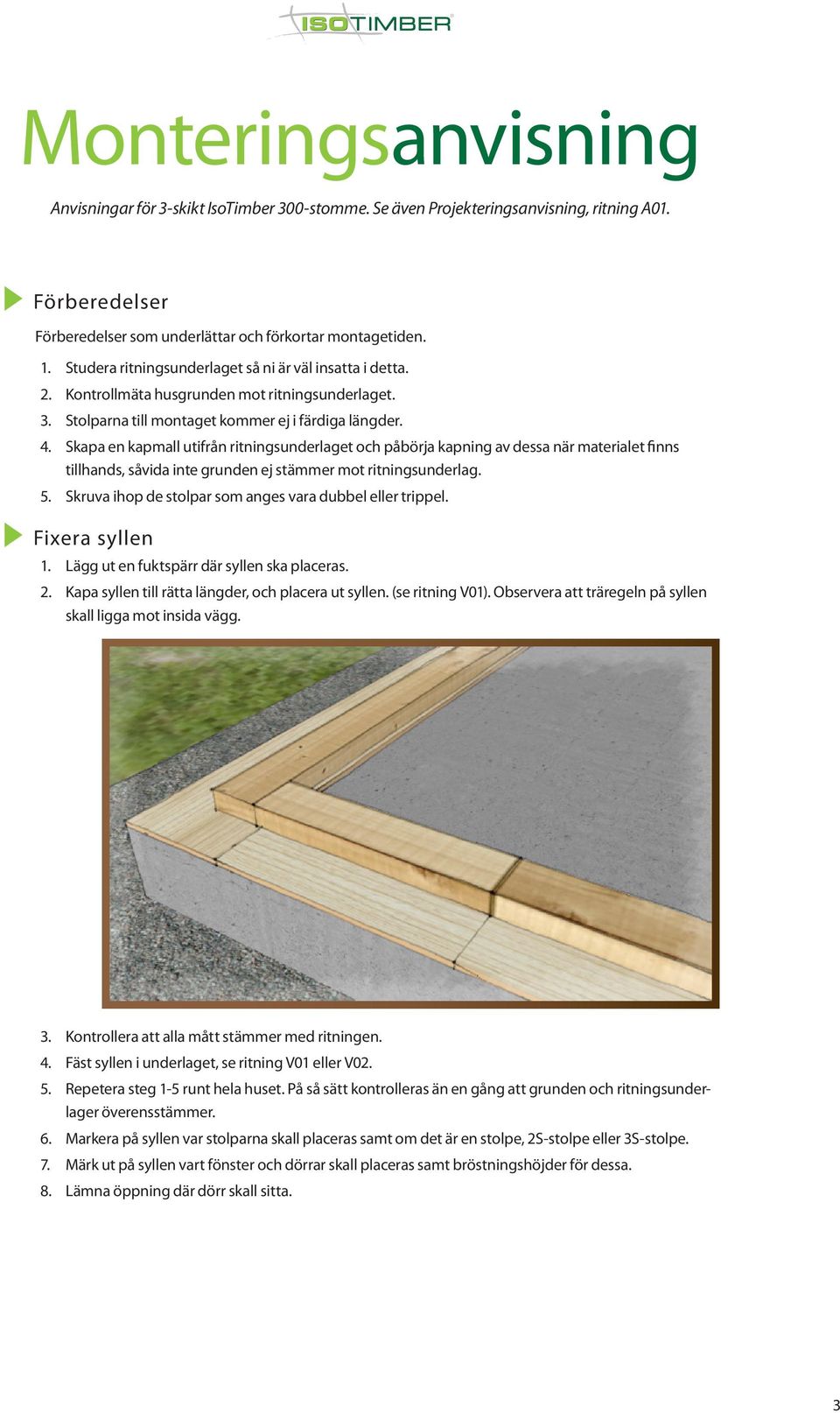

3 Monteringsanvisning Anvisningar för 3-skikt IsoTimber 300-stomme. Se även Projekteringsanvisning, ritning A01. Förberedelser Förberedelser som underlättar och förkortar montagetiden. 1. Studera ritningsunderlaget så ni är väl insatta i detta. 2. Kontrollmäta husgrunden mot ritningsunderlaget. 3. Stolparna till montaget kommer ej i färdiga längder. 4. Skapa en kapmall utifrån ritningsunderlaget och påbörja kapning av dessa när materialet finns tillhands, såvida inte grunden ej stämmer mot ritningsunderlag. 5. Skruva ihop de stolpar som anges vara dubbel eller trippel. Fixera syllen 1. Lägg ut en fuktspärr där syllen ska placeras. 2. Kapa syllen till rätta längder, och placera ut syllen. (se ritning V01). Observera att träregeln på syllen skall ligga mot insida vägg. 3. Kontrollera att alla mått stämmer med ritningen. 4. Fäst syllen i underlaget, se ritning V01 eller V Repetera steg 1-5 runt hela huset. På så sätt kontrolleras än en gång att grunden och ritningsunderlager överensstämmer. 6. Markera på syllen var stolparna skall placeras samt om det är en stolpe, 2S-stolpe eller 3S-stolpe. 7. Märk ut på syllen vart fönster och dörrar skall placeras samt bröstningshöjder för dessa. 8. Lämna öppning där dörr skall sitta. 3

4 Montera block, stolpar och skivor i det inre skiktet 1. Montera hörnstolpar på syllens träregel. Hörnstolpar och övriga stolpar är bärande och ska placeras mot insida vägg. Fäst hörnstolparna mot syllen genom skråspikning eller skruvning. 2. Placera ut och skråskruva övriga stolpar mot syllen. 3. Börja vid en hörnstolpe och fäst en liggande plywoodskiva mellan hörnstolpen och de övriga stolparna. Kontrollera att stolparna står i lod innan skivan skruvas fast. De inre väggskivorna skruvas i syll, stolpar, balk och block enligt ritning A Väggskivorna placeras så att vertikala skivskarvar hamnar antingen mitt på stolpar eller minst 100 mm från stolpar, se ritning A02. OBS! Det ska vara 5 mm mellanrum mellan skivorna, syll, även mel- 4

5 lanrum på 5 mm i mötet väggskivor, fönster- och dörrsmygar samt väggskivor och överkant vägg (hammarband). Alla dessa skall sedan tätas med fogmassa. (Observera att mellanrummet mellan plywoodskivorna i konstruktionen alltid skall vara minimum 5 mm för optimal fogning.) 5. Fyll facken med IsoTimber-block upp till skivans överkant (1200 mm). IsoTimber-blocken skall ligga med uppsticket på de yttre skivorna uppåt. Var noga med att blocken ligger an mot varandra. 6. Skruva med jämna mellanrum fast blocken mot plywoodskivan från insida vägg. Tryck i detta moment IsoTimber-blocken mot plywoodskivan från utsida vägg, så att dessa ligger an mot skivan när de skruvas. 7. Fäst nästa rad med skivor ovanför de som monterats. Kontrollera än en gång att stolparna står i lod innan skivorna skruvas fast. 8. Fäst montagestöd invändigt i grunden och i väggen, rekommenderat mot stolparna och placera väggen i lod. 9. Fortsätt fylla facken med IsoTimber-block upp till väggliv, alternativt underkant limträbalk. De översta blocken behöver eventuellt klyvas ner på höjden. (Upprepa moment 5). 10. I bärande väggar ska limträbalkar monteras. Montera limträbalk i väggens överkant enligt ritning V11. 5

6 11. Balkarna skall endast vila och skarvas på stolpar. Balkarna skråspikas eller skruvas i stolparna och mötande balk. Montera de inre skivorna 5 mm nedanför balkarnas överkant (fogmån) och skruva fast dessa i balk och vägg. 12. Kontrollera att väggen står i lod och är rak 13. I fack med dörr-/fönsterhål tänk på att lämna plats för smyg, 12 mm runt om samt lämna 10 mm i montagemån för fönster och dörrar. Montera block i de yttre skikten 1. Börja i ett hörn med det andra skiktet IsoTimber-block. 2. Förskjut skarvarna på blocken i de olika varven och skikten. Se ritning A Blocken läggs på syllen och skråskruvas med genomgående träskruv, 140 mm, ner i syllregeln. 4. Stapla blocken dikt mot det inre skiktet, skjut ihop blocken så att det blir högst 9 mm avstånd mellan dessa. Om det blir större avstånd, kapa om blocket. 5. Skruva de övriga blocken genom sponten in i tidigare monterat IsoTimber-skikt. Se ritning V Kontrollera med jämna mellanrum att väggen står i lod och är rak. 7. Montera stolpar vid dörr- och fönsterhål i det yttre skiktet innan montage av det tredje skiktet IsoTimber påbörjas. 8. Upprepa moment 1 6 för det avslutande tredje skiktet IsoTimber-block. 6

7 Montera de yttre väggskivorna 1. Väggskivorna placeras så att vertikala skivskarvar hamnar antingen mitt på stolpar eller minst 100 mm från stolpar, se ritning A Montera 12 mm plywood eller limfog i fönster- och dörrsmygar. 3. När du kommer till en öppning, låt skivan täcka hålet och såga upp detta senare för att få en bra vädertätning. 4. De yttre väggskivorna skruvas enligt ritning A Montera 12 mm plywood i överkant vägg. 6. OBS! Det ska vara ca 5 mm mellanrum mellan skivorna, som senare ska tätas med en fogmassa. Foga skarvarna Foga alla skivskarvar i de in- och utvändiga väggskivorna. Lägg rikligt med fogmassa så att springorna mellan skivorna fylls helt. Jämna av fogarna. Glöm inte skarvar mot syll, överkant vägg, smyg och kring dörr och fönsteröppningar. Ytorna i skarven och fogmassan måste vara minst +5 o C för att säkerställa en god vidhäftning. OBS! Alla skarvar i ytskiktet ska tätas med fogmassa. Täck stommen Täck den färdiga stommen, inklustive dörr- och fönsteröppningar väl innan byggarbetsplatsen lämnas. 7

8 Micke Östling är upphovsman och grundare till IsoTimber. Några tips från Micke innan du sätter igång! Väder... Se till att bygga i bra väder, all fukt du bygger in denna konstruktion kommer att vädras ut, men vore det mitt hus så skulle jag aldrig bygga i regn se till att täcka av bygget. Se till att resterande byggdetaljer finns på plats så du kan göra hela huset vädertätt på en gång. Bra verktyg är halva bygget, hyr maskiner som underlättar ditt arbete! Använd en automatskruvdragare för bandad skruv vid monteringen av de yttre och inre väggskivorna. En batteridriven fogspruta till fasadfogen gör att fogningen går snabbt. Postadress IsoTimber Kluk Alsen Besöksadress IsoTimber Akademigatan 3, Hus U Östersund Telefon E-post info@isotimber.se ISOTIMBER TILLHÖR HIPE INNOVATION-GRUPPEN Monteringsanvisning version
