MONTERINGSANVISNING TYCROC TWP BYGGSKIVA FÖR VÄGGAR OCH GOLV

Transkript

1 TYCROC TWP BYGGSKIVA FÖR VÄGGAR OCH GOLV Underlaget där Tycroc TWP-byggskivor ska monteras bör vara torrt, starkt, styvt och stabilt, fritt från smuts, olja och övriga smörjmedel samt inte fruset. SKÄRNING OCH FÖRVARING Tycroc TWP byggskiva kan enkelt skäras med en eldriven cirkel- eller sticksåg, handsåg eller gipskniv. Hål kan borras med en sten-, metall- eller träborr. Förvaring kräver inga särskilda förhållanden men det rekommenderas att inte ställa skivan upprätt på kanten för att undvika eventuella skador (skadade hörn osv.) 1. VID MONTERING PÅ STOMME (skiva på från och med 12 mm) 1.1 Tycroc TWP byggskiva kan monteras på både trä- och metallstommar. Vid en byggskiva med tjocklek på 12mm uppförs stommen med regelavstånd på 300mm.

2 Vid en byggskiva med tjocklek på 20mm och mer uppförs stommen med regelavstånd på 600mm. 1.2 Tycroc TWP byggskiva fästs på stommen med gipsskruvar (typ enligt stomtypen) och fästbrickor 36x0,6mm. Man bör beräkna 5 fästpunkter för en 2500x600mm skiva / minst 5 fästpunkter per kvadratmeter. Innan den nästa skivan monteras bör man applicera det vidhäftande tätningsmedlet Tycroc Premium Fix på kanten av den monterade skivan för att limma ihop skivorna. 1.3 Byggskivornas fogar och hörn samt fästbrickorna isoleras med det vidhäftande tätningsmedlet använd en 1.4 Ytan är genast färdig för plattsättning eller annan ytbehandling. 2. VID MONTERING PÅ ETT BÄRANDE UNDERLAG GENOM LIMNING (för skivor på från och med 6 mm) 2.1 Applicera en lämplig monteringsmassa i ett jämnt skikt på hela ytan av underlaget eller Tycroc TWP-byggskivan. Tryck skivan mot väggen och väg av den. Innan den nästa skivan monteras bör man applicera det vidhäftande tätningsmedlet Tycroc Premium Fix på kanten av den monterade skivan för att limma ihop skivorna.

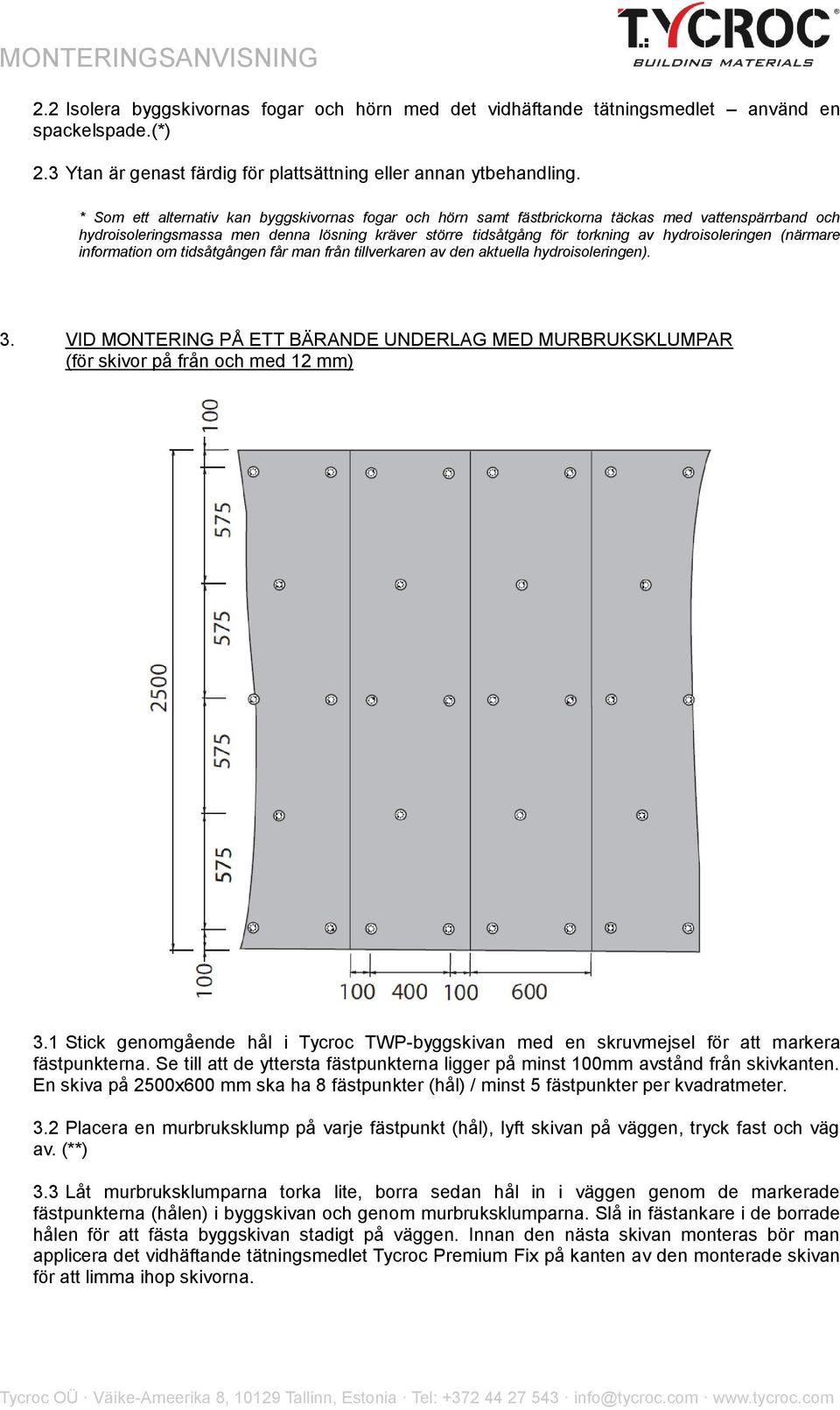

3 2.2 Isolera byggskivornas fogar och hörn med det vidhäftande tätningsmedlet använd en 2.3 Ytan är genast färdig för plattsättning eller annan ytbehandling. 3. VID MONTERING PÅ ETT BÄRANDE UNDERLAG MED MURBRUKSKLUMPAR (för skivor på från och med 12 mm) 3.1 Stick genomgående hål i Tycroc TWP-byggskivan med en skruvmejsel för att markera fästpunkterna. Se till att de yttersta fästpunkterna ligger på minst 100mm avstånd från skivkanten. En skiva på 2500x600 mm ska ha 8 fästpunkter (hål) / minst 5 fästpunkter per kvadratmeter. 3.2 Placera en murbruksklump på varje fästpunkt (hål), lyft skivan på väggen, tryck fast och väg av. (**) 3.3 Låt murbruksklumparna torka lite, borra sedan hål in i väggen genom de markerade fästpunkterna (hålen) i byggskivan och genom murbruksklumparna. Slå in fästankare i de borrade hålen för att fästa byggskivan stadigt på väggen. Innan den nästa skivan monteras bör man applicera det vidhäftande tätningsmedlet Tycroc Premium Fix på kanten av den monterade skivan för att limma ihop skivorna.

4 3.4 Isolera byggskivornas fogar och hörn med det vidhäftande tätningsmedlet, täck även fästankarna använd en spackelspade. (*) 3.5 Ytan är genast färdig för plattsättning eller annan ytbehandling. ** Tips! En hammare och en stödbräda eller ett stödblock av trä är till hjälp vid avvägning. Väg av byggskivan genom att knacka på den. 4. VID MONTERING PÅ ETT BETONGGOLV (för en byggskiva på från och med 12mm) 4.1 Golvet ska vara fritt från smuts och skräp. A) Applicera ett fästbruk avsett för betongytor både på golvet och på byggskivans undersida. För bättre vidhäftning rekommenderas det att först behandla golvytan med ett grundningsmedel (primer). B) Applicera det vidhäftande tätningsmedlet Tycroc Premium Fix på byggskivans undersida. 4.2 Placera Tycroc TWP-byggskivan på golvet och tryck den hårt mot ytan, antingen med egen kroppstyngd eller med hjälp av extrabelastning (t ex en murbrukssäck l dyl.). Innan den nästa skivan monteras bör man applicera det vidhäftande tätningsmedlet Tycroc Premium Fix på kanten av den monterade skivan för att limma ihop skivorna. 4.3 Isolera byggskivornas fogar och hörn med det vidhäftande tätningsmedlet använd en 4.4 Ytan är genast färdig för plattsättning eller annan ytbehandling. 5. VID MONTERING PÅ ETT TRÄGOLV (för en byggskiva på från och med 12mm) 5.1 Före monteringen av byggskiva bör man kontrollera att träunderlaget är monterat stabilt och med hänsyn till framtida belastning. Ytan ska vara fri från smuts och skräp. 5.2 A) Applicera ett fästbruk avsett för träytor både på golvet och på byggskivans undersida. För bättre vidhäftning rekommenderas det att först behandla golvytan med ett grundningsmedel (primer). B) Applicera det vidhäftande tätningsmedlet Tycroc Premium Fix på byggskivans undersida. 5.3 Placera Tycroc TWP-byggskivan på golvet och tryck den hårt mot ytan, fixera skivan med gipsskruvar och fästbrickor 36x0,6mm. Använd skruvar som går minst 20mm in i underlaget. Se till att de yttersta fästpunkterna ligger på minst 30mm avstånd från byggskivans kant. Använd minst 5 fästpunkter per kvadratmeter. Innan den nästa skivan monteras bör man applicera det vidhäftande tätningsmedlet Tycroc Premium Fix på kanten av den monterade skivan för att limma ihop skivorna.

5 5.4 Isolera byggskivornas fogar och hörn med det vidhäftande tätningsmedlet använd en 5.5 Ytan är genast färdig för plattsättning eller annan ytbehandling.
