ACO GOLVBRUNN 150/200

Transkript

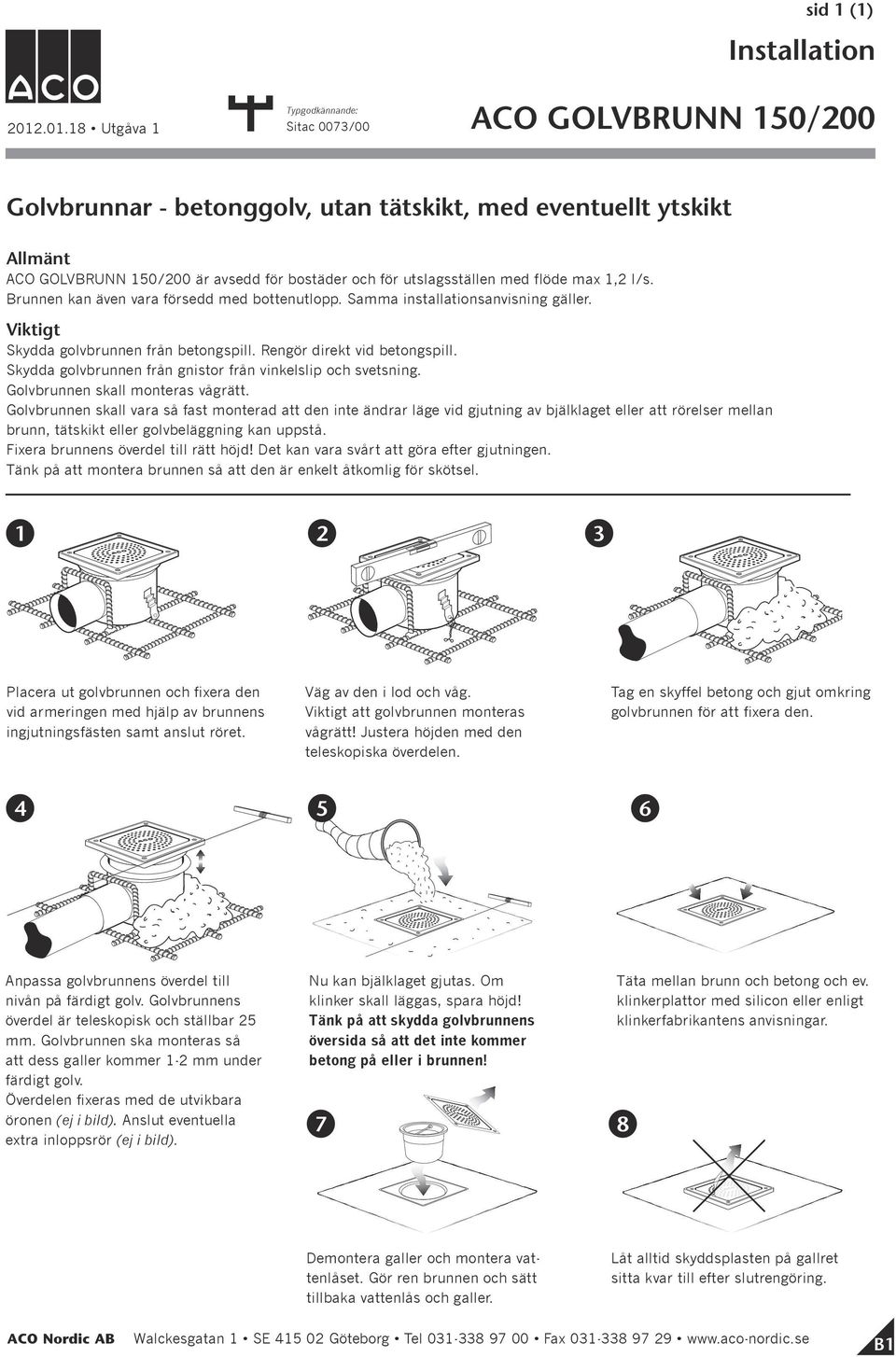

1 sid () 0.0. Utgåva Sitac 00/00 ACO GOLVBRUNN 0/00 Golvbrunnar - betonggolv, utan tätskikt, med eventuellt ytskikt ACO Golvbrunn 0/00 är avsedd för bostäder och för utslagsställen med flöde max, l/s. Skydda golvbrunnen från betongspill. Rengör direkt vid betongspill. Skydda golvbrunnen från gnistor från vinkelslip och svetsning. Golvbrunnen skall monteras vågrätt. Golvbrunnen skall vara så fast monterad att den inte ändrar läge vid gjutning av bjälklaget eller att rörelser mellan brunn, tätskikt eller golvbeläggning kan uppstå. Fixera brunnens överdel till rätt höjd! Det kan vara svårt att göra efter gjutningen. Tänk på att montera brunnen så att den är enkelt åtkomlig för skötsel. Placera ut golvbrunnen och fixera den vid armeringen med hjälp av brunnens ingjutningsfästen samt anslut röret. Väg av den i lod och våg. att golvbrunnen monteras vågrätt! Justera höjden med den teleskopiska överdelen. Tag en skyffel betong och gjut omkring golvbrunnen för att fixera den. Anpassa golvbrunnens överdel till nivån på färdigt golv. Golvbrunnens överdel är teleskopisk och ställbar mm. Golvbrunnen ska monteras så att dess galler kommer - mm under färdigt golv. Överdelen fixeras med de utvikbara öronen (ej i bild). Anslut eventuella extra inloppsrör (ej i bild). Nu kan bjälklaget gjutas. Om klinker skall läggas, spara höjd! Tänk på att skydda golvbrunnens översida så att det inte kommer betong på eller i brunnen! Demontera galler och montera vattenlåset. Gör ren brunnen och sätt tillbaka vattenlås och galler. Täta mellan brunn och betong och ev. klinkerplattor med silicon eller enligt klinkerfabrikantens anvisningar. Låt alltid skyddsplasten på gallret sitta kvar till efter slutrengöring. Walckesgatan SE 0 Göteborg Tel Fax B

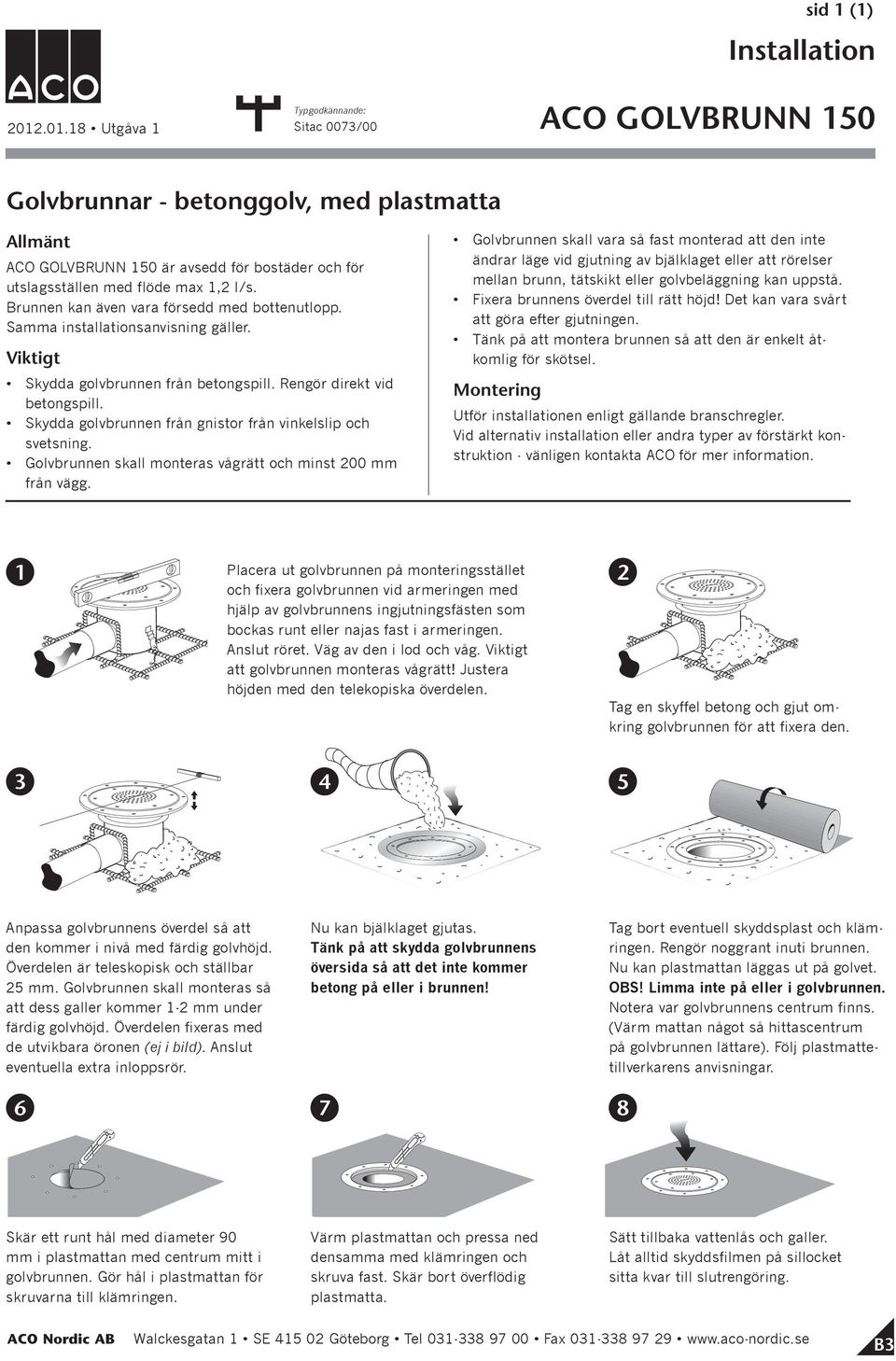

2 sid () 0.0. Utgåva Sitac 00/00 ACO GOLVBRUNN 0 Golvbrunnar - betonggolv, med plastmatta ACO Golvbrunn 0 är avsedd för bostäder och för utslagsställen med flöde max, l/s. Skydda golvbrunnen från betongspill. Rengör direkt vid betongspill. svetsning. Golvbrunnen skall monteras vågrätt och minst 00 mm ändrar läge vid gjutning av bjälklaget eller att rörelser mellan brunn, tätskikt eller golvbeläggning kan uppstå. Fixera brunnens överdel till rätt höjd! Det kan vara svårt att göra efter gjutningen. Tänk på att montera brunnen så att den är enkelt åtkomlig för skötsel. Placera ut golvbrunnen på monteringsstället och fixera golvbrunnen vid armeringen med hjälp av golvbrunnens ingjutningsfästen som bockas runt eller najas fast i armeringen. Anslut röret. Väg av den i lod och våg. att golvbrunnen monteras vågrätt! Justera höjden med den telekopiska överdelen. Tag en skyffel betong och gjut omkring golvbrunnen för att fixera den. Anpassa golvbrunnens överdel så att den kommer i nivå med färdig golvhöjd. Överdelen är teleskopisk och ställbar mm. Golvbrunnen skall monteras så att dess galler kommer - mm under färdig golvhöjd. Överdelen fixeras med de utvikbara öronen (ej i bild). Anslut eventuella extra inloppsrör. Nu kan bjälklaget gjutas. Tänk på att skydda golvbrunnens översida så att det inte kommer betong på eller i brunnen! Tag bort eventuell skyddsplast och klämringen. Rengör noggrant inuti brunnen. Nu kan plastmattan läggas ut på golvet. OBS! Limma inte på eller i golvbrunnen. Notera var golvbrunnens centrum finns. (Värm mattan något så hittascentrum på golvbrunnen lättare). Följ plastmattetillverkarens anvisningar. Skär ett runt hål med diameter 90 mm i plastmattan med centrum mitt i golvbrunnen. Gör hål i plastmattan för skruvarna till klämringen. Värm plastmattan och pressa ned densamma med klämringen och skruva fast. Skär bort överflödig plastmatta. Sätt tillbaka vattenlås och galler. Låt alltid skyddsfilmen på sillocket sitta kvar till slutrengöring. Walckesgatan SE 0 Göteborg Tel Fax B

3 sid ( ) 0.0. Utgåva ACO GOLVBRUNN 0 Sitac 00/00 Golvbrunnar - skivkonstruktioner, med plastmatta, montering i monteringsplatta ACO Golvbrunn 0 är avsedd för bostäder och för utslagsställen med flöde max, l/s. svetsning. Golvbrunnen skall monteras vågrätt och minst 00 mm ändrar läge eller att rörelser mellan brunn, tätskikt eller golvbeläggning kan uppstå. Tänk på att montera brunnen så att den är enkelt åtkomlig för skötsel. OBS! Använd handverktyg eller skruvdragare med slirkoppling vid montering. Golvavlopp monterade i trägolv skall vara utformade så att de kan skruvas fast i träkonstruktionens bjälkar och kottlingar. Använd monteringsplatta för att skruva i bjälkar och kortlingar. splattan är anpassad för golvkonstruktion med reglar c 00 mm. Regla upp med kottlingar mellan golvreglarna för monteringsplattan. Sätt ihop monteringsplattans båda halvor och skruva fast den med den släta sidan upp. Använd medföljande skruvar. Skruva fast monteringsplattan i golvbjälklaget och brunnen i monteringsplattan. Dra inte skruvarna så hårt att monteringsplattan skadas. Skruvmejsel eller skruvdragare med slirkoppling rekommenderas. Använd medföljande skruvar. Anslut avloppsröret mot golvbrunnens stos. Såga ut ett anpassat hål i golvspånskivan och lägg denna på plats samt skruva fast den enligt leverantörens anvisningar. Demontera klämringen ( skruvar) samt lyft ur vattenlåset och följ sedan anvisningarna för applicering av plastmattan. Skär ett hål Ø 90 mm i plastmattan med centrum mitt i golvbrunnen. Gör hål i plastmattan för klämringens skruvar. Värm plastmattan och pressa ned den med klämringen. 9 Återmontera klämringen. Skär bort överflödig matta. Gör ren brunnen och sätt tillbaka vattenlås och galler. Låt alltid skyddsfilmen sitta kvar till slutrengöring. Walckesgatan SE 0 Göteborg Tel Fax B

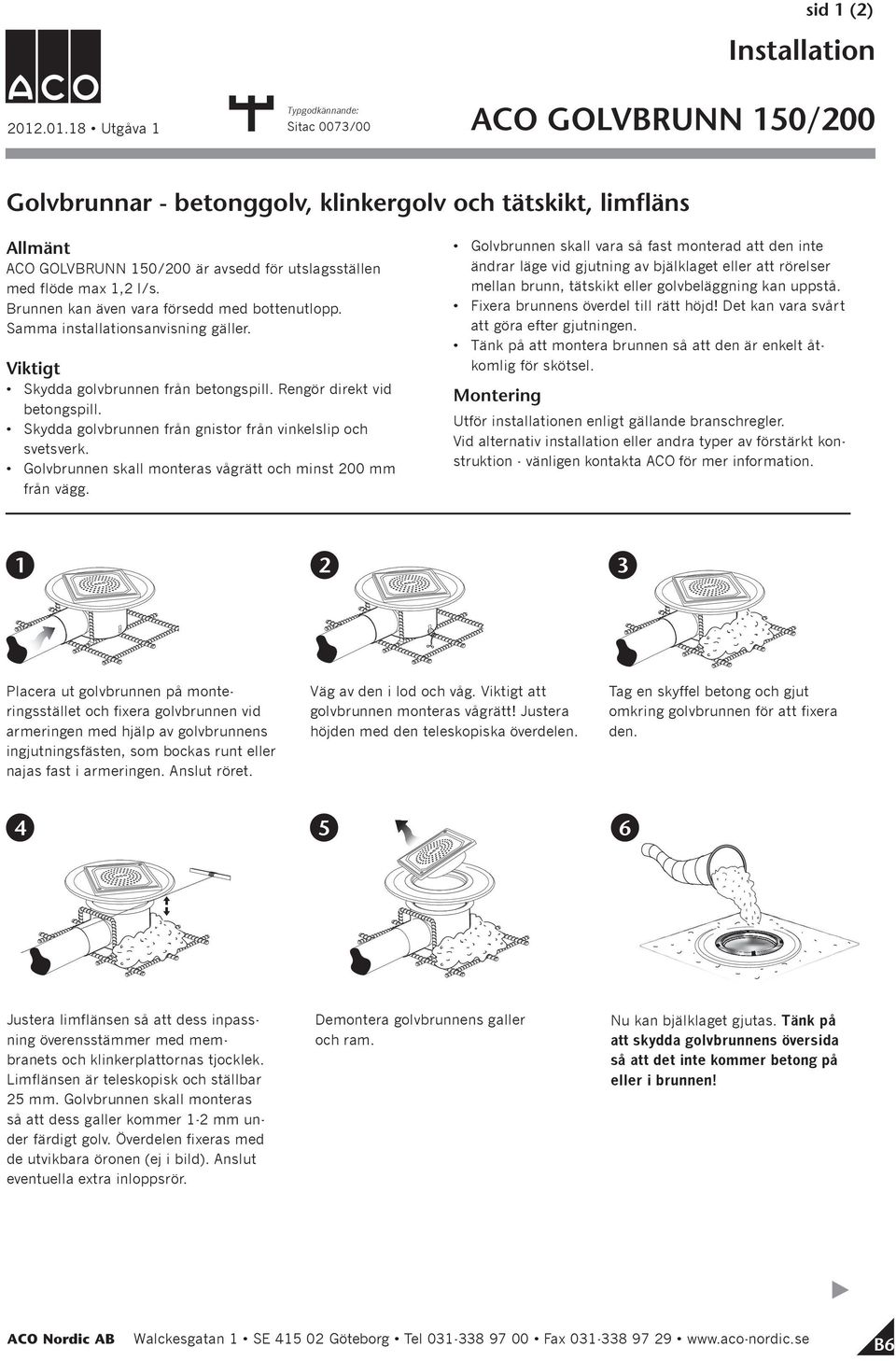

4 sid () 0.0. Utgåva ACO GOLVBRUNN 0/00 Sitac 00/00 Golvbrunnar - betonggolv, klinkergolv och tätskikt, limfläns ACO golvbrunn 0/00 är avsedd för utslagsställen med flöde max, l/s. Skydda golvbrunnen från betongspill. Rengör direkt vid betongspill. svetsverk. Golvbrunnen skall monteras vågrätt och minst 00 mm ändrar läge vid gjutning av bjälklaget eller att rörelser mellan brunn, tätskikt eller golvbeläggning kan uppstå. Fixera brunnens överdel till rätt höjd! Det kan vara svårt att göra efter gjutningen. Tänk på att montera brunnen så att den är enkelt åtkomlig för skötsel. Placera ut golvbrunnen på monteringsstället och fixera golvbrunnen vid armeringen med hjälp av golvbrunnens ingjutningsfästen, som bockas runt eller najas fast i armeringen. Anslut röret. Väg av den i lod och våg. att golvbrunnen monteras vågrätt! Justera höjden med den teleskopiska överdelen. Tag en skyffel betong och gjut omkring golvbrunnen för att fixera den. Justera limflänsen så att dess inpassning överensstämmer med membranets och klinkerplattornas tjocklek. Limflänsen är teleskopisk och ställbar mm. Golvbrunnen skall monteras så att dess galler kommer - mm under färdigt golv. Överdelen fixeras med de utvikbara öronen (ej i bild). Anslut eventuella extra inloppsrör. Demontera golvbrunnens galler och ram. Nu kan bjälklaget gjutas. Tänk på att skydda golvbrunnens översida så att det inte kommer betong på eller i brunnen! Walckesgatan SE 0 Göteborg Tel Fax B

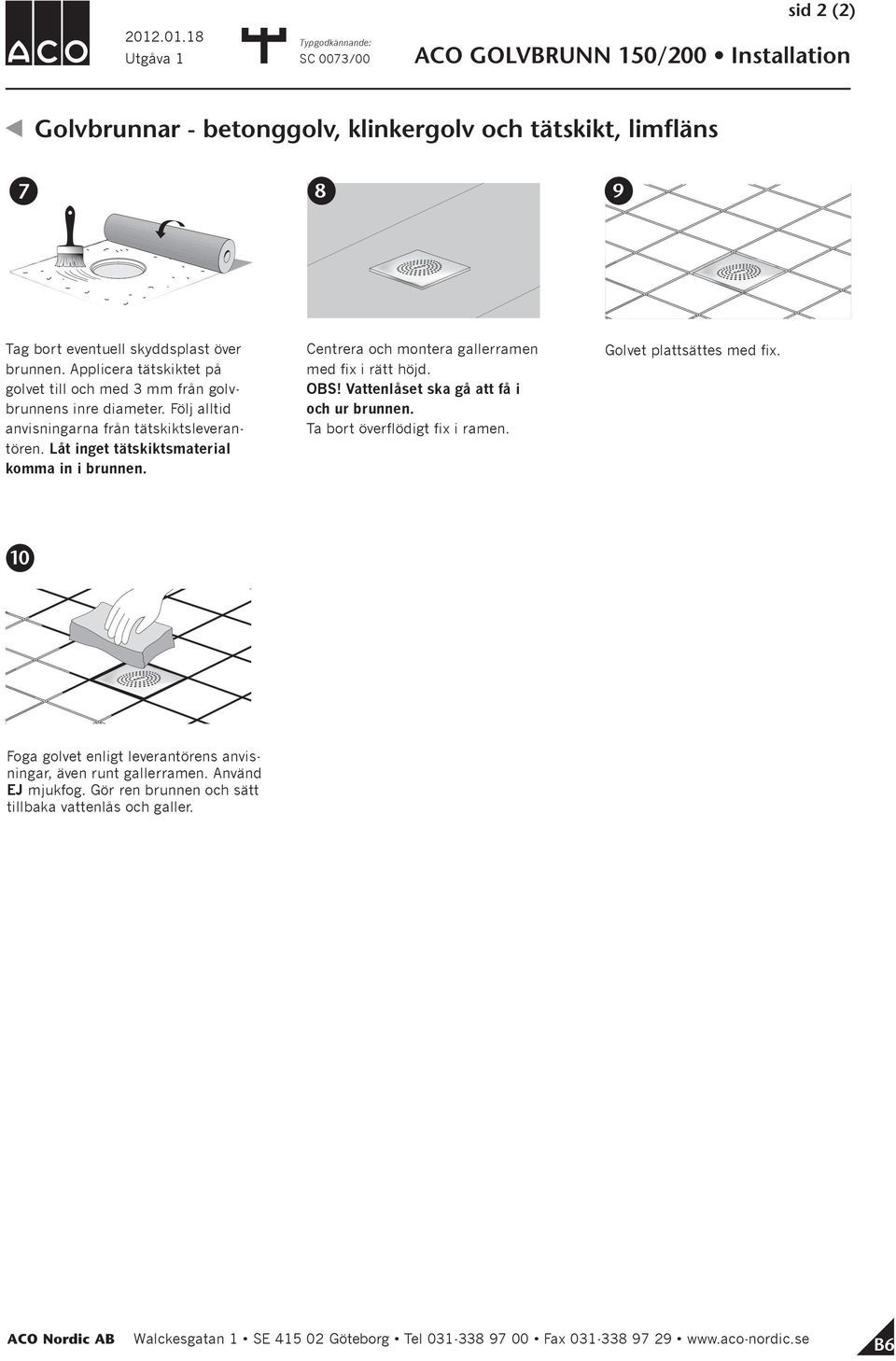

5 0.0. Utgåva SC 00/00 sid () ACO golvbrunn 0/00 Golvbrunnar - betonggolv, klinkergolv och tätskikt, limfläns 9 Tag bort eventuell skyddsplast över brunnen. Applicera tätskiktet på golvet till och med mm från golvbrunnens inre diameter. Följ alltid anvisningarna från tätskiktsleverantören. Låt inget tätskiktsmaterial komma in i brunnen. Centrera och montera gallerramen med fix i rätt höjd. OBS! Vattenlåset ska gå att få i och ur brunnen. Ta bort överflödigt fix i ramen. Golvet plattsättes med fix. 0 Foga golvet enligt leverantörens anvisningar, även runt gallerramen. Använd EJ mjukfog. Gör ren brunnen och sätt tillbaka vattenlås och galler. Walckesgatan SE 0 Göteborg Tel Fax B
