1 Universal Max Information & Installationsanvisning

2 INFORMATION OM INSTALLATION OCH ANVÄNDANDE 1. Skorstenens diameter samt höjd skall överensstämma med kraven som eldstaden den anslutits till kräver. 2. All åverkan på de keramiska rören, såsom håltagning för anslutningsrör, sotluckor eller liknande, är INTE tillåten. Det finns speciella moduler för dessa ändamål. 3. Vid installation av UNIVERSAL MAX, använd endast UNIVERSAL MAXs keramiska moduler (rör). 4. Foga ihop stenblocken med kalkbruk. Säkerställ att inget bruk hamnar inuti stenblocken. Använd ca 8 mm bruk mellan stenblocken. 5. Anslutningsmodulens placering beror på eldstadens rökanslutningshöjd, använd ALDRIG rökrörsböjar för att böja en kanal nedåt! 6. Använd inte eldstäder som tillåter lågorna att nå de keramiska innerrören, högsta rökgastemperatur tillåten är 600 C. 7. UNIVERSAL MAX är resistent mot sotbrand under torrdrift (resistent mot temperaturer upp till 1000 C) och är brandresistent upp till 60 min. Om en sotbrand uppstår skall skorstenen ändå anses som defekt till dess att den inspekterats av sakkunnig, använd inte skorstenen innan den inspekterats! 8. Avstånd från stenblock till brännbart material skall vara minst 50 mm. 9. Flera eldstäder kan anslutas till samma skorsten men bör ej eldas i samtidigt. 10. Vid installation av utvändig skorsten kan skorstenen extraisoleras för ökad effekt (isoleras då på utsidan av stenblocken), isolering skall då tåla över 100 C och bör vara minst 50 mm tjock. 11. Vid utvändig installation bör var tredje (3) stenblock sättas fast mot fasadens vägg.

3 Universal Max Överensstämmer med standarderna: PN-EN & PN-EN Framtagen för att passa till alla typer av pannor, kaminer och eldstäder på marknaden, både vid torrdrift (kol, ved & pellets) samt vid gas & oljedrift. Specifikation för standard PN-EN är: T600 N1 D3 G50 vid torrdrift. Specifikation för standard PN-EN är: T400 N1 W2 O50 vid våtdrift. Täthetsklass är N1 med läckage 0,36 l/s m2 kontra gränsvärdet på 2 l/s m2. Sot-brandmotstånd C enl. PN-EN Anslutningsdetalj styrka på 50 kn minimum, bygghöjd max 25m. Tryckhållfasthet hos materialet förbinder det inre ledningspartiet av inte mindre än 10 MPa. Motstånd mot korrosion D3 - torr rökgas, viktminskning under 0,3 % Nötningsbeständighet - 0,0009 g/m2. Maximal arbetstemperatur C. Avstånd till brännbart material (utan brandskyddande åtgärd) 50 mm

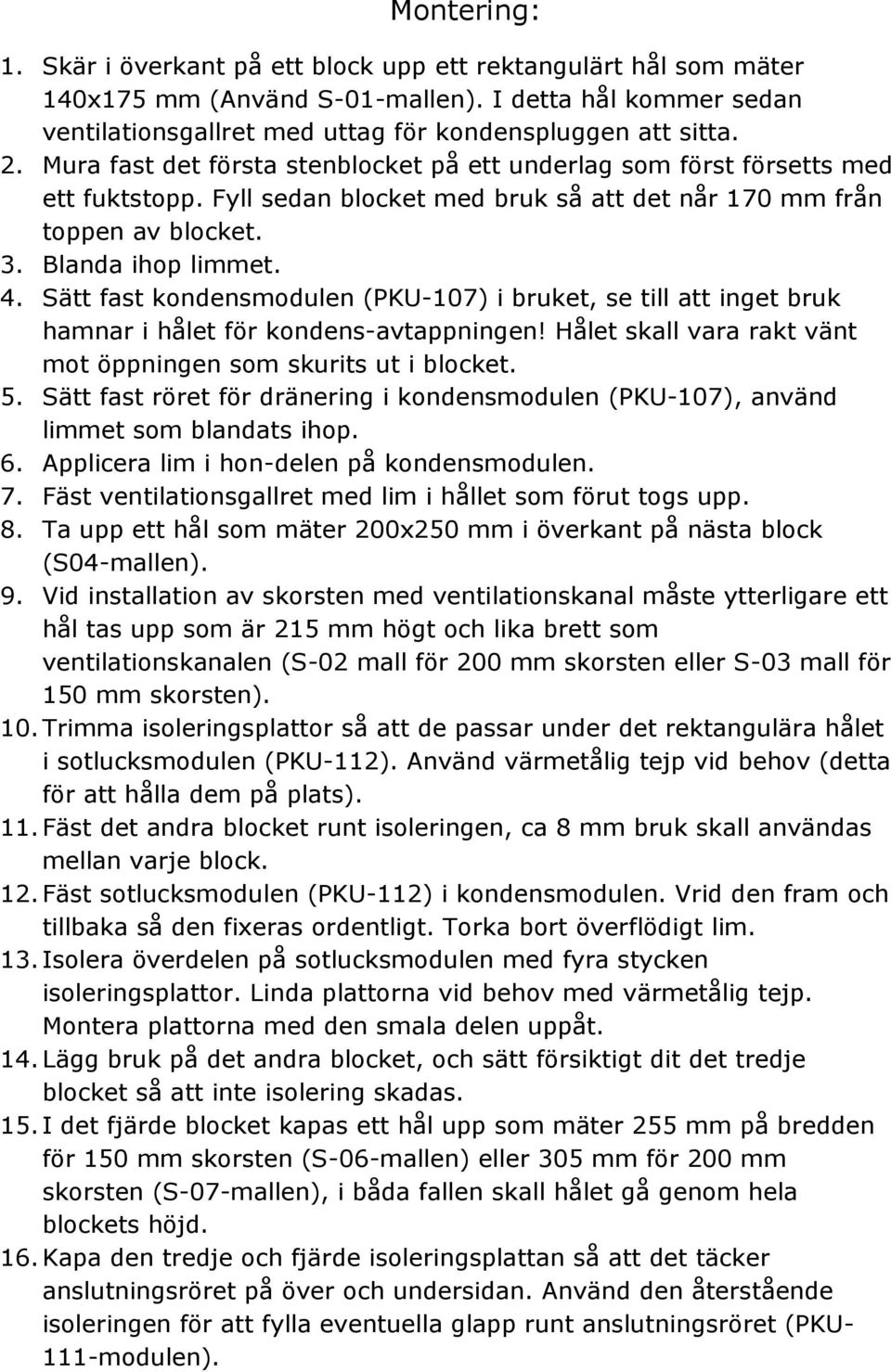

4 Montering: 1. Skär i överkant på ett block upp ett rektangulärt hål som mäter 140x175 mm (Använd S-01-mallen). I detta hål kommer sedan ventilationsgallret med uttag för kondenspluggen att sitta. 2. Mura fast det första stenblocket på ett underlag som först försetts med ett fuktstopp. Fyll sedan blocket med bruk så att det når 170 mm från toppen av blocket. 3. Blanda ihop limmet. 4. Sätt fast kondensmodulen (PKU-107) i bruket, se till att inget bruk hamnar i hålet för kondens-avtappningen! Hålet skall vara rakt vänt mot öppningen som skurits ut i blocket. 5. Sätt fast röret för dränering i kondensmodulen (PKU-107), använd limmet som blandats ihop. 6. Applicera lim i hon-delen på kondensmodulen. 7. Fäst ventilationsgallret med lim i hållet som förut togs upp. 8. Ta upp ett hål som mäter 200x250 mm i överkant på nästa block (S04-mallen). 9. Vid installation av skorsten med ventilationskanal måste ytterligare ett hål tas upp som är 215 mm högt och lika brett som ventilationskanalen (S-02 mall för 200 mm skorsten eller S-03 mall för 150 mm skorsten). 10. Trimma isoleringsplattor så att de passar under det rektangulära hålet i sotlucksmodulen (PKU-112). Använd värmetålig tejp vid behov (detta för att hålla dem på plats). 11. Fäst det andra blocket runt isoleringen, ca 8 mm bruk skall användas mellan varje block. 12. Fäst sotlucksmodulen (PKU-112) i kondensmodulen. Vrid den fram och tillbaka så den fixeras ordentligt. Torka bort överflödigt lim. 13. Isolera överdelen på sotlucksmodulen med fyra stycken isoleringsplattor. Linda plattorna vid behov med värmetålig tejp. Montera plattorna med den smala delen uppåt. 14. Lägg bruk på det andra blocket, och sätt försiktigt dit det tredje blocket så att inte isolering skadas. 15. I det fjärde blocket kapas ett hål upp som mäter 255 mm på bredden för 150 mm skorsten (S-06-mallen) eller 305 mm för 200 mm skorsten (S-07-mallen), i båda fallen skall hålet gå genom hela blockets höjd. 16. Kapa den tredje och fjärde isoleringsplattan så att det täcker anslutningsröret på över och undersidan. Använd den återstående isoleringen för att fylla eventuella glapp runt anslutningsröret (PKU- 111-modulen).

5 17. Applicera lim på sotlucksmodulens hon-del Sätt de kapade isoleringsplattorna runt anslutningsmodulens (PKU- 111) anslutningsrör. 19. Sätt det fjärde blocket på plats. 20. Isolera överdelen på anslutningsmodulen (PKU-111) med fyra isoleringsplattor, använd vid behov värmebeständig tejp. 21. Sätt anslutningsmodulen på plats ovanpå sotlucksmodulen, var varsam så att inte isoleringen skadas. 22. Sätt det femte blocket på plats, akta så att inte isoleringen skadas. Sätt dit den förskurna isoleringen runt anslutningsröret, jämns med blocken. Kapa eventuellt överdelen på isoleringen så att den ligger jämns med blocket. 23. Applicera lim i anslutningsmodulens övre hon-del. 24. Anslut nästa block runt isoleringen på anslutningsmodulen. 25. Isolera rör-modulerna med isoleringsplattor, använd värmebeständig tejp vid behov, limma ihop modulerna med samma lim som innan. Torka alltid bort överflödigt lim inifrån skorstenen. 26. Fortsätt bygg på med rör-moduler till dess att önskad höjd uppnåtts, var hela tiden försiktig så att inte isoleringen skadas. 27. Bygg på med två st block per rörmodul. 28. Vid genomföring i tak skall hålet som tas upp vara mm större än blocken. Fyll glappet med mineral-ull eller byggskum. 29. Är det ventilationskanal i blocken skall ytterligare två hål kapas upp upptill på blocken in till ventilationskanalen. Mått som följande: -För 150 mm skorsten: 100x100 mm (S-09-mallen). -För 200 mm skorsten: 120x120 mm (S-10-mallen). 30. Högst upp på det sista blocket skall ett hål tas upp på varje sida, där skall sedan medföljande galler monteras. Kapa upp ett hål som mäter 190x80 mm (S-08-mallen). Isolering runt rörmodul skall här kapas ner till 2/3 av sin storlek. Fritt, oisolerat utrymme säkerställer en god ventilation för isoleringen. 31. För installation av regnskydd, se separat dokument. Installation av sotluckan(dörren): Böj ut monterings-flikarna så att de nyper fast ordentligt i sotlucksmodulen, limma fast med medföljande lim (samma som mellan de andra modulerna). Detta för att säkerställa fullständig täthet samt lång hållbarhet.

6 Montering av toppanslutning samt regnhatt: Applicera tätmassa på det översta stenblocket, sätt sedan dit den tvådelade plåten för att täcka isoleringen: Bocka sedan ner kanterna över stenblocket och täta skarven mellan plåtarna samt mot det keramiska röret. Efter det kan toppfodret föras ner i det keramiska röret, detta fixeras med medföljande lim (samma lim som appliceras mellan moduler). Regnhatten förs sedan ner i toppfodret. Regnhatten lossas sedan när det är dags för sotning. Ovan: Bild på toppfoder och regnhatt innan toppfodret limmats fast.
