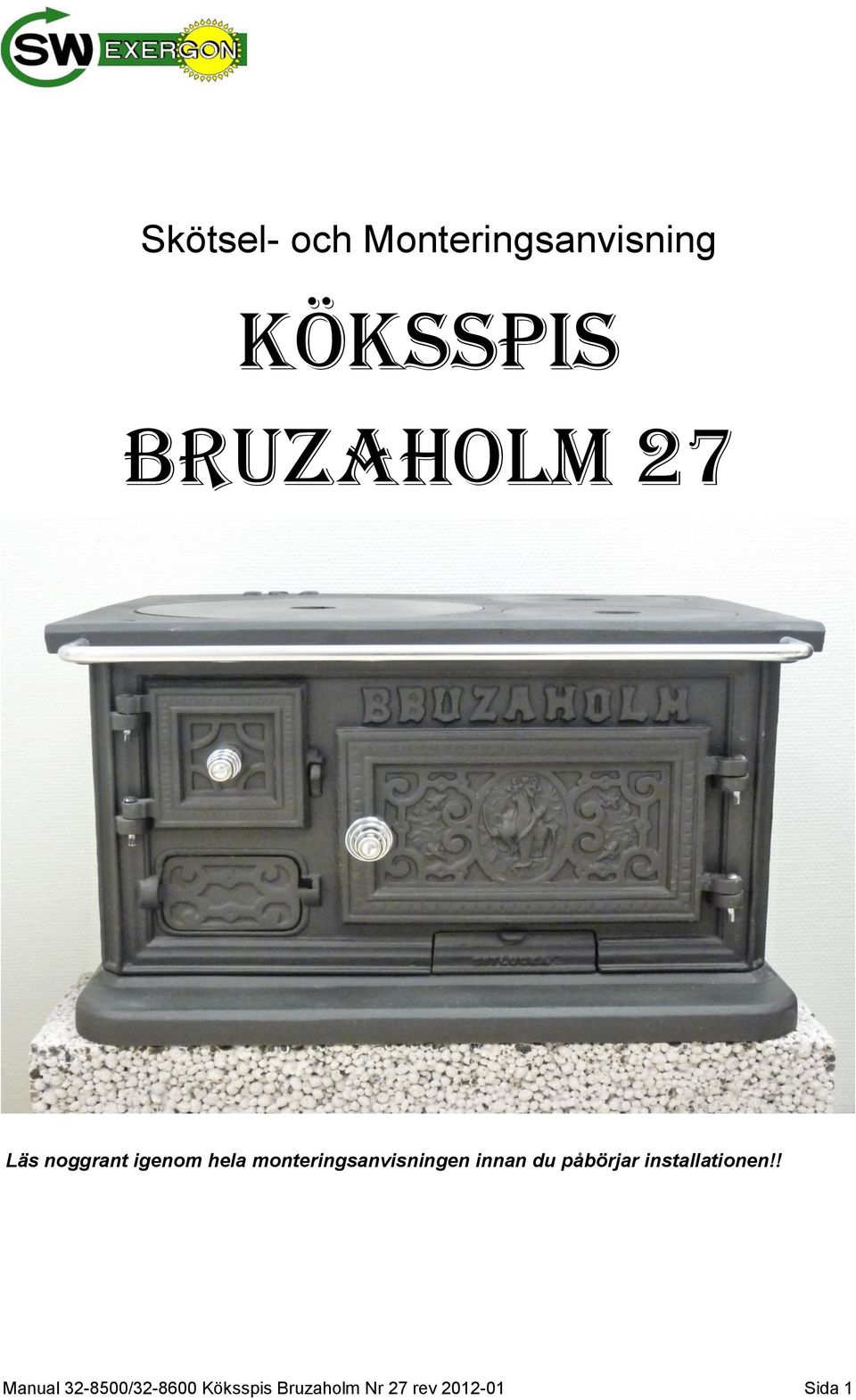

1 Skötsel- och Monteringsanvisning Köksspis Bruzaholm 27 Läs noggrant igenom hela monteringsanvisningen innan du påbörjar installationen!! Manual / Köksspis Bruzaholm Nr 27 rev Sida 1

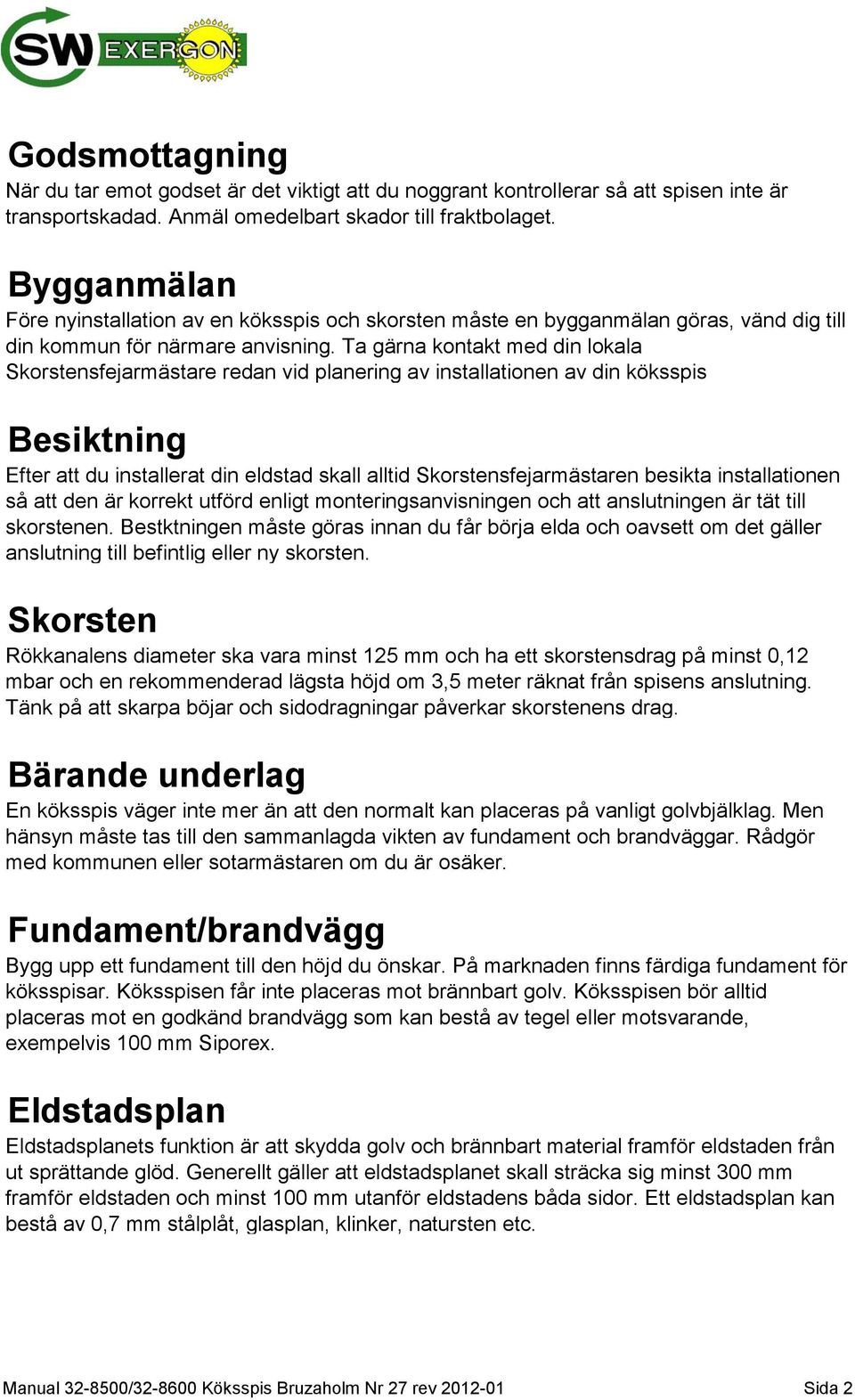

2 Godsmottagning När du tar emot godset är det viktigt att du noggrant kontrollerar så att spisen inte är transportskadad. Anmäl omedelbart skador till fraktbolaget. Bygganmälan Före nyinstallation av en köksspis och skorsten måste en bygganmälan göras, vänd dig till din kommun för närmare anvisning. Ta gärna kontakt med din lokala Skorstensfejarmästare redan vid planering av installationen av din köksspis Besiktning Efter att du installerat din eldstad skall alltid Skorstensfejarmästaren besikta installationen så att den är korrekt utförd enligt monteringsanvisningen och att anslutningen är tät till skorstenen. Bestktningen måste göras innan du får börja elda och oavsett om det gäller anslutning till befintlig eller ny skorsten. Skorsten Rökkanalens diameter ska vara minst 125 mm och ha ett skorstensdrag på minst 0,12 mbar och en rekommenderad lägsta höjd om 3,5 meter räknat från spisens anslutning. Tänk på att skarpa böjar och sidodragningar påverkar skorstenens drag. Bärande underlag En köksspis väger inte mer än att den normalt kan placeras på vanligt golvbjälklag. Men hänsyn måste tas till den sammanlagda vikten av fundament och brandväggar. Rådgör med kommunen eller sotarmästaren om du är osäker. Fundament/brandvägg Bygg upp ett fundament till den höjd du önskar. På marknaden finns färdiga fundament för köksspisar. Köksspisen får inte placeras mot brännbart golv. Köksspisen bör alltid placeras mot en godkänd brandvägg som kan bestå av tegel eller motsvarande, exempelvis 100 mm Siporex. Eldstadsplan Eldstadsplanets funktion är att skydda golv och brännbart material framför eldstaden från ut sprättande glöd. Generellt gäller att eldstadsplanet skall sträcka sig minst 300 mm framför eldstaden och minst 100 mm utanför eldstadens båda sidor. Ett eldstadsplan kan bestå av 0,7 mm stålplåt, glasplan, klinker, natursten etc. Manual / Köksspis Bruzaholm Nr 27 rev Sida 2

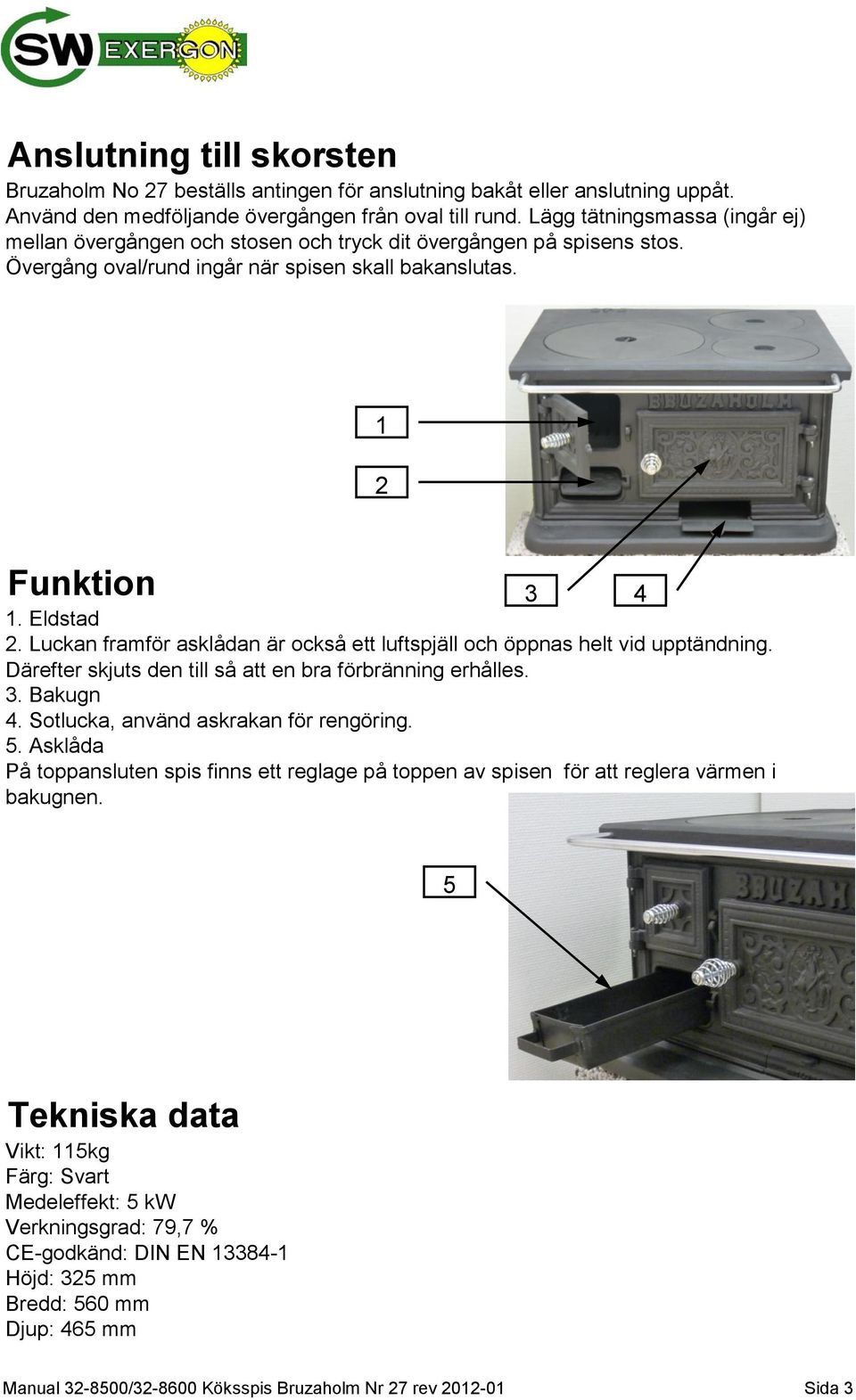

3 Anslutning till skorsten Bruzaholm No 27 beställs antingen för anslutning bakåt eller anslutning uppåt. Använd den medföljande övergången från oval till rund. Lägg tätningsmassa (ingår ej) mellan övergången och stosen och tryck dit övergången på spisens stos. Övergång oval/rund ingår när spisen skall bakanslutas. 1 2 Funktion Eldstad 2. Luckan framför asklådan är också ett luftspjäll och öppnas helt vid upptändning. Därefter skjuts den till så att en bra förbränning erhålles. 3. Bakugn 4. Sotlucka, använd askrakan för rengöring. 5. Asklåda På toppansluten spis finns ett reglage på toppen av spisen för att reglera värmen i bakugnen. 5 Tekniska data Vikt: 115kg Färg: Svart Medeleffekt: 5 kw Verkningsgrad: 79,7 % CE-godkänd: DIN EN Höjd: 325 mm Bredd: 560 mm Djup: 465 mm Manual / Köksspis Bruzaholm Nr 27 rev Sida 3

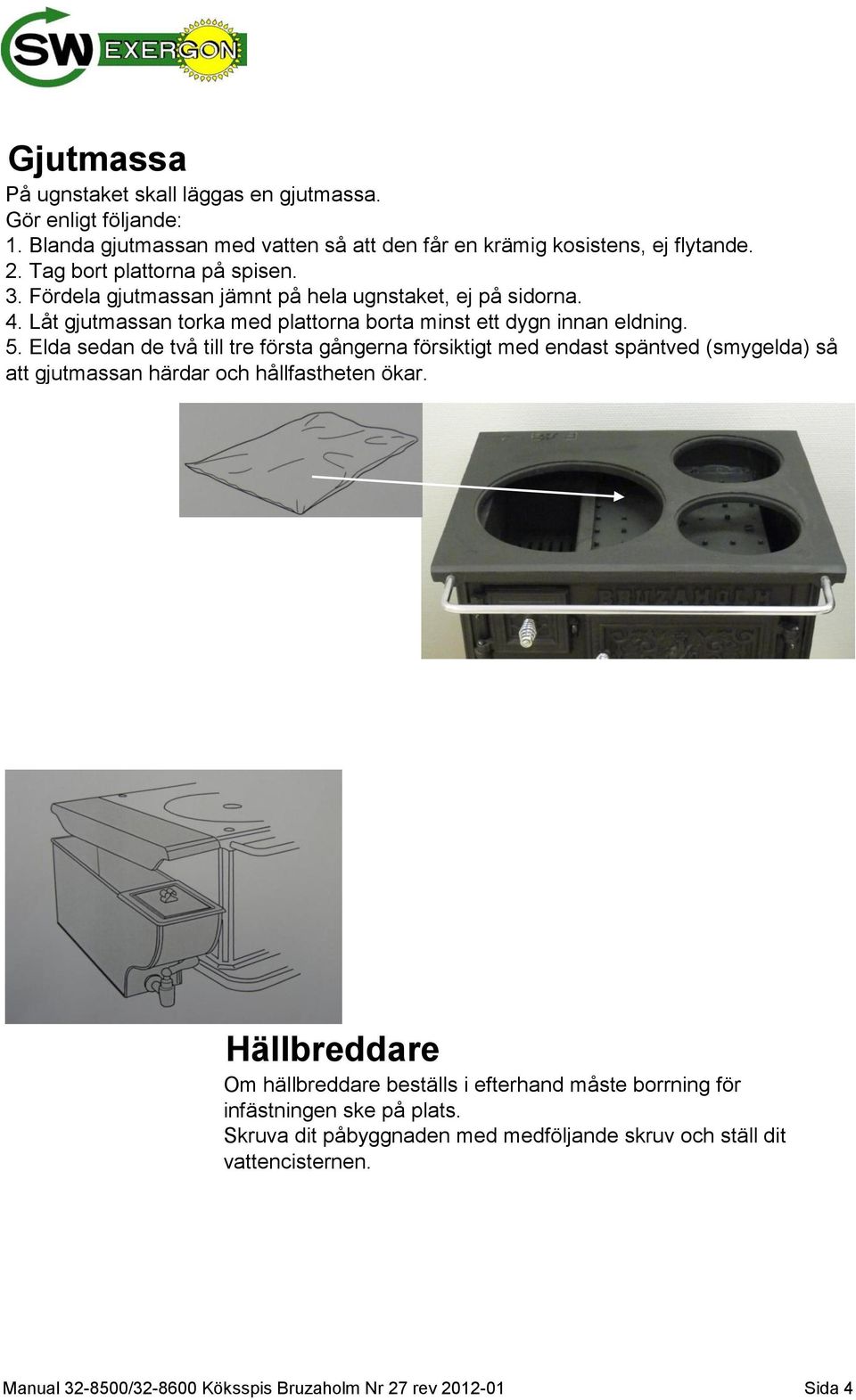

4 Gjutmassa På ugnstaket skall läggas en gjutmassa. Gör enligt följande: 1. Blanda gjutmassan med vatten så att den får en krämig kosistens, ej flytande. 2. Tag bort plattorna på spisen. 3. Fördela gjutmassan jämnt på hela ugnstaket, ej på sidorna. 4. Låt gjutmassan torka med plattorna borta minst ett dygn innan eldning. 5. Elda sedan de två till tre första gångerna försiktigt med endast späntved (smygelda) så att gjutmassan härdar och hållfastheten ökar. Hällbreddare Om hällbreddare beställs i efterhand måste borrning för infästningen ske på plats. Skruva dit påbyggnaden med medföljande skruv och ställ dit vattencisternen. Manual / Köksspis Bruzaholm Nr 27 rev Sida 4

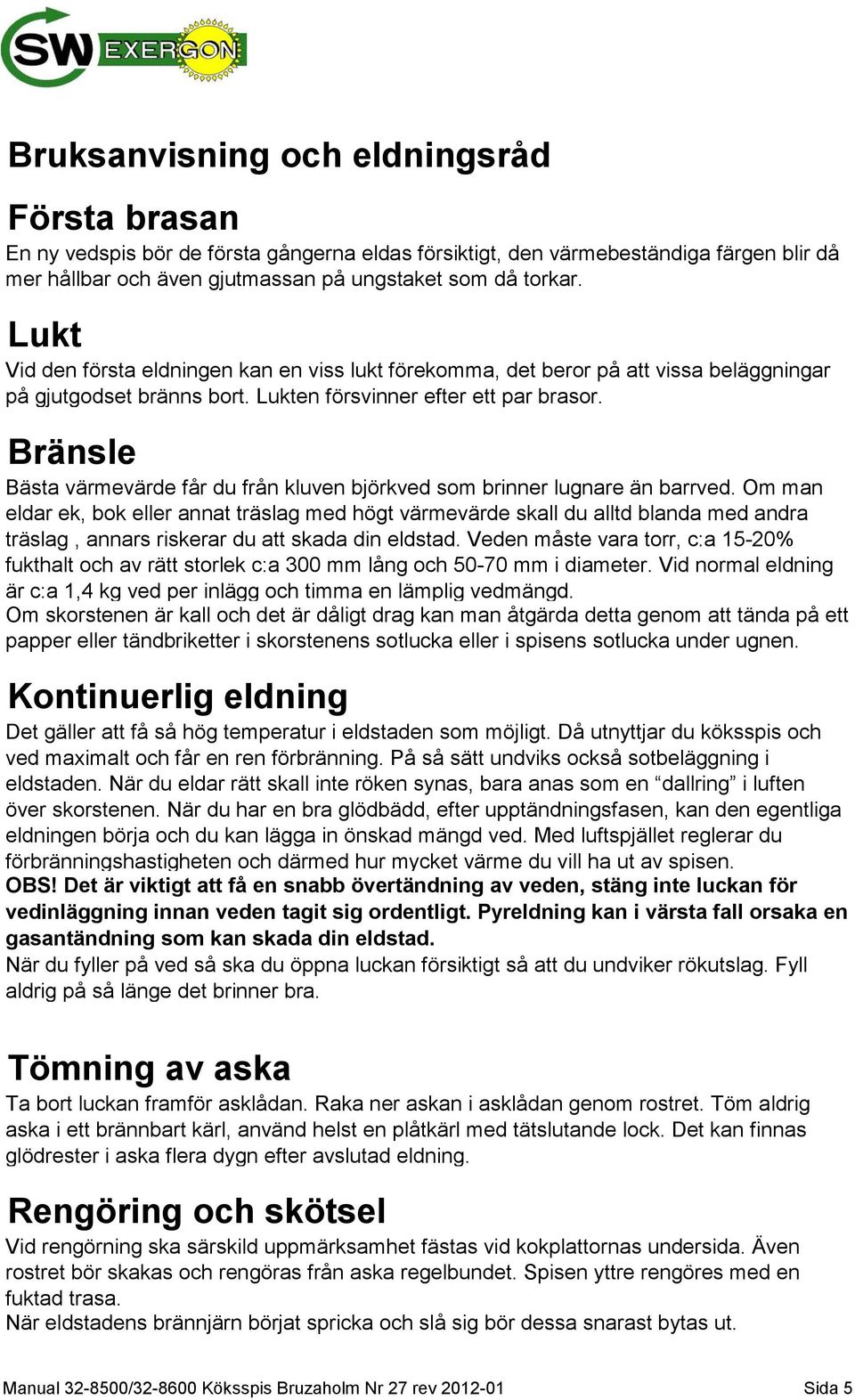

5 Bruksanvisning och eldningsråd Första brasan En ny vedspis bör de första gångerna eldas försiktigt, den värmebeständiga färgen blir då mer hållbar och även gjutmassan på ungstaket som då torkar. Lukt Vid den första eldningen kan en viss lukt förekomma, det beror på att vissa beläggningar på gjutgodset bränns bort. Lukten försvinner efter ett par brasor. Bränsle Bästa värmevärde får du från kluven björkved som brinner lugnare än barrved. Om man eldar ek, bok eller annat träslag med högt värmevärde skall du alltd blanda med andra träslag, annars riskerar du att skada din eldstad. Veden måste vara torr, c:a 15-20% fukthalt och av rätt storlek c:a 300 mm lång och mm i diameter. Vid normal eldning är c:a 1,4 kg ved per inlägg och timma en lämplig vedmängd. Om skorstenen är kall och det är dåligt drag kan man åtgärda detta genom att tända på ett papper eller tändbriketter i skorstenens sotlucka eller i spisens sotlucka under ugnen. Kontinuerlig eldning Det gäller att få så hög temperatur i eldstaden som möjligt. Då utnyttjar du köksspis och ved maximalt och får en ren förbränning. På så sätt undviks också sotbeläggning i eldstaden. När du eldar rätt skall inte röken synas, bara anas som en dallring i luften över skorstenen. När du har en bra glödbädd, efter upptändningsfasen, kan den egentliga eldningen börja och du kan lägga in önskad mängd ved. Med luftspjället reglerar du förbränningshastigheten och därmed hur mycket värme du vill ha ut av spisen. OBS! Det är viktigt att få en snabb övertändning av veden, stäng inte luckan för vedinläggning innan veden tagit sig ordentligt. Pyreldning kan i värsta fall orsaka en gasantändning som kan skada din eldstad. När du fyller på ved så ska du öppna luckan försiktigt så att du undviker rökutslag. Fyll aldrig på så länge det brinner bra. Tömning av aska Ta bort luckan framför asklådan. Raka ner askan i asklådan genom rostret. Töm aldrig aska i ett brännbart kärl, använd helst en plåtkärl med tätslutande lock. Det kan finnas glödrester i aska flera dygn efter avslutad eldning. Rengöring och skötsel Vid rengörning ska särskild uppmärksamhet fästas vid kokplattornas undersida. Även rostret bör skakas och rengöras från aska regelbundet. Spisen yttre rengöres med en fuktad trasa. När eldstadens brännjärn börjat spricka och slå sig bör dessa snarast bytas ut. Manual / Köksspis Bruzaholm Nr 27 rev Sida 5
