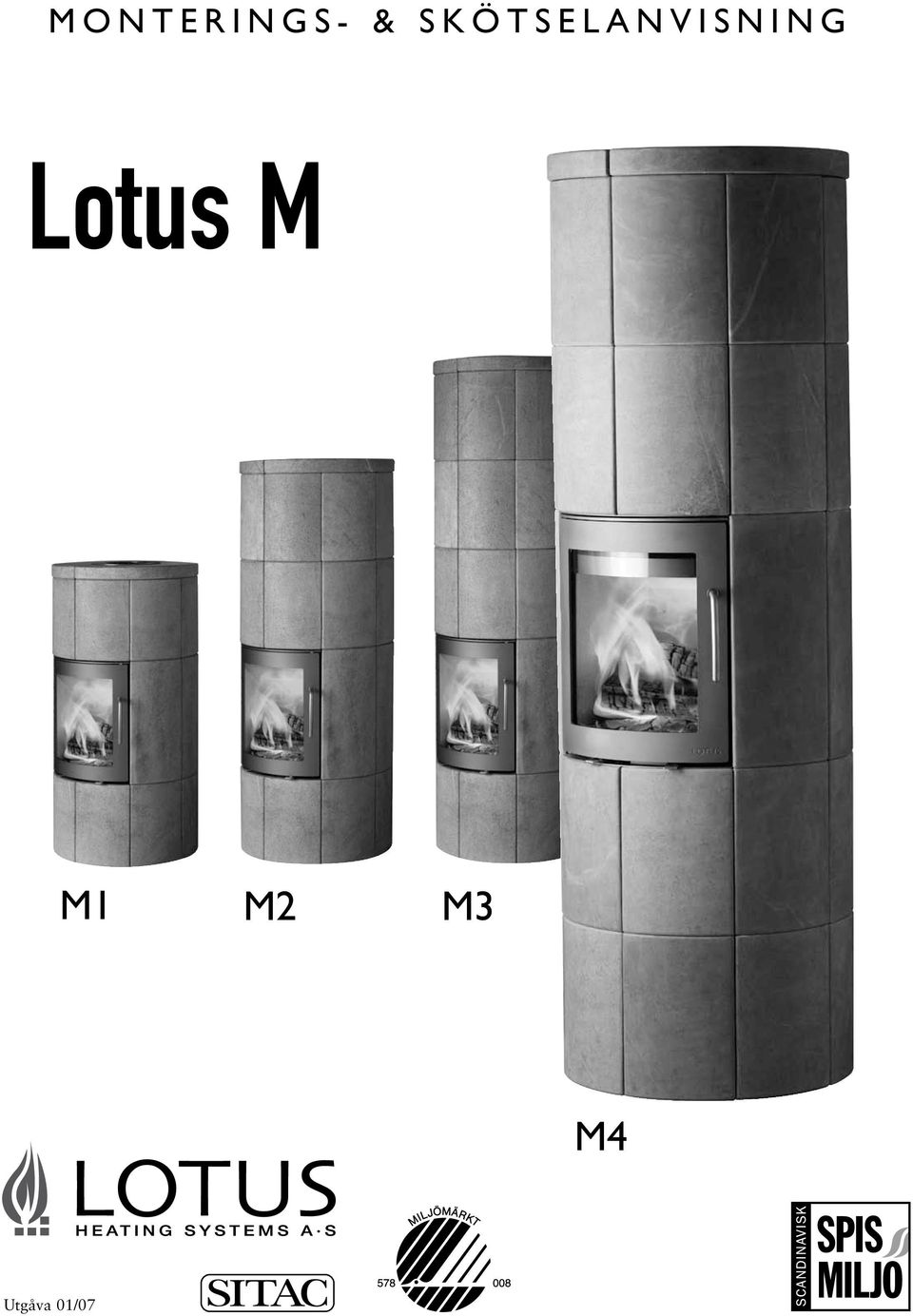

1 MONTERINGS- & SKÖTSELANVISNING Lotus M M1 M2 M3 M4 Utgåva 01/07

2 Allmänt Lotus M Allmänna råd/anslutning murad skorsten Anslutning murad skorsten Mottagning av gods När du tar emot godset är det viktigt att du noggrant kontrollerar så att godset inte är transportskadat. Anmäl omedelbart skador till fraktbolaget. Hantera täljstenen extra varsamt då den är känslig för stötar. Bygganmälan Innan du får göra en ny installation av eldstad och uppförande av skorsten krävs att en Bygganmälan görs till din byggnadsnämnd. Närmare anvisning och råd får du om du vänder dig till Byggnadskontoret i din kommun. Installation/besiktning Ett gott råd om du avser att göra en installation till befintlig skorsten är att du innan du påbörjar installationen kontaktar Skorstensfejarmästaren för en besiktning. Han kan också ge dig nödvändiga rekommendationer vid eventuellt behov av renovering. Efter att du installerat din eldstad måste installationen besiktas av Skorstensfejarmästaren innan du får börja elda. Vi rekommenderar att du anlitar en fackman för installationen för att säkerhet och funktion skall garanteras. Våra återförsäljare kan rekommendera lämplig fackman. Rökkanal Vid toppanslutning rekommenderar vi ChimVision sektionsskorsten med en rostfri och syrafast innermantel. Läs noggrant igenom skorstenstillverkarens monteringsinstruktioner. Rökkanalens diameter skall minst vara 150 mm och vi rekommenderar inte en rökkanalslängd understigande 3,5 m räknat från kaminens anslutning. Tänk på att skarpa böjar och sidodragningar påverkar rökkanalens drag. Bärande underlag Lotus M modellerna har en vikt där man normalt rekommenderar ett gjutet fundament alternativt ett förstärkt golvbjälklag. Kontakta byggnadsnämnden i din kommun om du är osäker. Brännbar och icke brännbar vägg Läs på sidan 4 om avstånd till brännbar och icke brännbar vägg. Eldstadsplan Eldstadsplanets funktion är att skydda golv och brännbart material framför kaminen från ut sprättande glöd. Generellt gäller att eldstadsplanet skall sträcka sig minst 300 mm framför luckan och minst 100 mm utanför luckans båda sidor. Ett eldstadsplan kan bestå av 0,7 mm stålplåt, glasplan, klinker, natursten etc. Lotus M är godkänd för att placeras direkt på brännbart golv. Förberedelse Innan du påbörjar ditt ingrepp i rökkanalen är det viktigt att du låtit Skorstensfejarmästaren besiktiga din kanal. Detta för att du skall vara säker på att den är tät och rätt dimensionerad för din kamin. Om du ska ansluta till en elementskorsten följer du tillverkarens instruktioner. Gör din anslutning i följande ordningsföljd: 1. Mät upp var centrum hamnar på rökkanalens vägg och hugg upp ett hål anpassat till diametern på kaminens stos. Avstånd cc golv och centrum håltagning framgår av måttskissen. 2. Använd gärna en slagborrmaskin och betongborr att borra ett antal hål runt den markering du gjort. Finjustera sedan med en huggmejsel. 3. Vi rekommenderar att du använder en inmurningsstos som anslutningsröret sticks in i. Mura fast denna inmurningsstos i väggen. Stosen skall inte gå in i själva rökkanalen. 4. För in anslutningsröret i inmurningsstosen och trä anslutningen över insatsens stos, täta med tätningsmassa mellan stos och rör. Anslutningsröret skall inte gå in i själva rökkanalen, kapa vid behov. Dreva mellan anslutningsröret och inmurningsstosen med tätningsgarn. Stryk extra tätningsmassa över skarvar. 5. Viktigt! Om din anslutningssats innehåller en täckring som skall täcka hålet i rökkanalen så trär du över den innan du ansluter kaminen. 6. Kontakta Skorstenfejarmästaren för en besiktning. En felaktigt installerad kamin kan orsaka brand!! Läs därför noggrant igenom hela monteringsanvisningen innan du påbörjar installationen. De flesta av våra återförsäljare har duktiga installatörer som kan hjälpa dig med installationen. 1

3 Monteringsanvisning Inledning Lycka till med din nya Lotus Kamin Vi hoppas och tror att den kommer att ge dig många varma och sköna stunder. Men innan du kan få riktigt mycket glädje av din nya investering bör du noggrant läsa igenom denna bruksanvisning. Den innehåller några konkreta råd på hur du får ut mesta möjliga glädje av din nya kamin, både nu och under de kommande åren. Det är därför alltid bra att spara bruksanvisningen. Lotuskaminen har en lång tradition bakom sig med de första produktionerna redan Produktionen sker idag i Langeskov och exporteras till många europeiska marknader. Kaminerna är producerade enligt gedigna danska traditioner och har i åratal glatt sina ägare med trofast tjänst. Så än en gång lycka till med din nya Lotuskamin. Den kommer helt säkert att bli en behaglig start på en helt ny hemmiljö. Montering av kaminen Innan din nya kamin är klar att sprida värme och trivsel, bör du noggrant läsa igenom dessa sidor. Här går vi igenom de krav som gäller för monteringen och kaminens närmsta omgivning. I övrigt hänvisas till att alla lokala bestämmelser, inklusive dem som gäller nationella och europeiska standarder skall följas vid installation av kaminen. Vi varnar för alla oauktoriserade ändringar i och av kaminen. Tänk även på att kaminens ytor blir varma! Tillförsel av förbränningsluft Det är viktigt för en ren förbränning att det tillförs tillräckligt med luft till eldstaden. För att göra detta möjligt är det emellertid en förutsättning att det tillförs luft till rummet där kaminen är uppställd. Lotus M modellerna är förberedda för att ansluta förbränninsluft direkt utifrån. Anslutningen kan ske underifrån eller rakt bakåt (se måttskiss sid. 7). Som tillbehör finns en friskluftssats innehållande en flexslang, isolering, ytterväggsgaller samt övergång 100/80 mm. Den mängd luft som går åt vid förbränning är ca 25 m 3 /h. Skorstensfejarmästaren När din nya kamin är monterad skall du anmäla installationen till skorstensfejarmästaren, som kontrollerar att installationen är rätt utförd. Du får inte börja elda förrän installationen är besiktigad. 2

4 Montering av täljsten Kaminen placeras på bottenplattan, se till den står stabilt och kontrollera med ett vattenpass att den står rakt. Lägg dit lagringsstenarna i täljsten på kaminens ovansida. OBS! Vid toppanslutning är det viktigt att styrringen till toppen samt gallret är ditlagt innan monteringen av rökröret påbörjas, då detta inte kan göras efter montering. Lagringssten av täljsten För grundversionen M1 läggs de fyra lagringsstenarna på varje sida om rökkanalen. För extra sektioner läggs ytterligare lagringsstenar på vardera sidan av rökkanalen. 3

5 Montering av täljsten De nedersta stenarna monteras över de förmonterade vinklarna. Det är enklast om man börjar med de två stenarna under luckan. Därefter monteras stenarna till höger och vänster om dessa. Bygeln och vinkeln monteras på de två stenarna till höger under luckan. Du får flytta fram stenarna något för att komma åt att trycka in bygeln och vinkeln. Gör lika på stenarna till vänster om luckan. Därefter monteras de två nedersta stenarna bakom kaminen. De två runda hålen är till för konvektionsluft respektive möjlighet för anslutning av extern förbränningsluft. Därefter kan bygeln och vinkeln rakt under luckan monteras. Den medföljande täckskenan läggs på stenarna under luckan innan ytterligare lager byggs upp. 4

6 Montering av täljsten Stenarna hålls samman av små byglar som trycks ned i de förborrade hålen. Den verkliga rundningen och den fortsatta uppbyggnaden styrs av vinklarna. Därefter kan nivå två byggas ovanpå de nedre stenarna. 5

7 Montering av täljsten Vissa vinklar förbinder stenarna i de olika lagren med varandra medan andra (se nästa bild) förbinder stenarna bara i samma lager. Precis under täljstenstoppen skall den stora ringen placeras. Den säkerställer att kaminen är precis rund hela vägen runt. Strax innanför dörren, under den översta stålkanten, sitter några skruvar. Dessa kan skruvas uppåt, så att täljstenen som sitter ovanför dörren kan justeras uppåt. 6

8 Mått och Teknik LOTUS M1 LOTUS M * ** 155* 220* 220** LOTUS M3 LOTUS M ** 465* ** 155* 220** 220** * CC stos till centrum uttag bak i täljsten ** Friskluftsanslutning 7

9 Mått och Teknik Tekniska data och mått M1 M2 M3 M4 Effekt: 4-10 kw 4-10 kw 4-10 kw 4-10 kw Vikt: 435 kg 545 kg 655 kg 655 kg Rökstos utv Ø: 150 mm 150 mm 150 mm 150 mm Tillbehör Friskluftssats: Flexslang, isolering, ytterväggsgaller samt övergång 100/80 mm. Typgodkännande SITAC: 0183/06 LOTUS M väggavstånd Brännbar vägg Brännbar vägg Lägsta innertakshöjd: Det måste alltid finnas min. 500 mm fritt utrymme mellan brännbart innertak och toppen av kaminen. Brandvägg 50 Brandvägg

10 Eldningsråd Upptändning och fortlöpande eldning 1. Lägg cirka 2 kg upptändningsved i botten av kaminen, staplade på kors och tvärs som ett bjälkhus. Lägg två upptändningskuddar i mitten och antänd dem. 2. Skjut till luckan, men lämna en liten öppning på cirka 3 cm. Öppna upp helt för luftspjället till vänster under luckan. Låt kaminen stå så i cirka 8-10 minuter innan du stänger luckan helt och handtaget vrids till låst position. 3. Luftspjället dämpas efter behov under upptändningsfasen. 4. När elden har brunnit ner till glöd (det finns inte fler lågor), öppnas luckan försiktigt så att askan inte virvlar ut. Sprid försiktigt ut glöden med en eldgaffel så att det ligger i ett jämnt lager. 5. Lägg tre stycken vedträ i eldstaden, cirka 1,7 kg totalt. Det första vedträet antänds bäst om det har en kluven sida som vänds ut mot luckan och en ned i glöden. Stäng luckan helt efter det. 6. Spjället öppnas helt och efter cirka två minuter ställs spjället så att det står cirka 1/3 öppet. Exakt hur mycket spjället skall stå öppet kan variera på grund av det enskilda skorstensdraget, men lågorna skall nu stabilisera sig till en lugnt brinnande eld. 7. När vedträna har brunnit ner till glöd (efter cirka en timme), startar man om från punkt 5. Reglage för värmespridning Till höger under luckan sitter reglaget som styr om du vill ha snabb konvektionsvärme eller om du vill att värmen ska lagras i täljstenen och avges långsamt. Reglaget fullt utdraget = Konvektionsvärme Aska Askan kan kastas i soptunnan vid renhållning. Askan bör alltid vara avkyld i 1-2 dygn innan den kastas i soptunnan, eftersom det kan finnas glöd som kan antända avfall eller soppåse. Upptändning efter längre paus Om kaminen inte har varit använd under längre tid så bör skorstenen undersökas så att den inte är blockerad innan återupptändning. Skorstensbrand I händelse av skorstensbrand skall luckor, lådor och spjäll stängas till så att elden släcks. Bid behov tillkallas brandkår. Skorsten skall alltid besiktigas av Skorstensfejarmästaren efter en skorstensbrand. Råd om ved Upptändningsved Upptändningsved är beteckningen på fint sågade små trä pinnar som är cirka 20 cm långa och har en diameter på 2-3 cm. Ved Björk, bok, ek, ask, alm, barrträd samt fruktträd är alla lämpliga att använda som bränsle. Tryckimpregnerat trä, spånplattor, färgbroschyrer eller glansigt papper är däremot inte bra för kaminen. De avger saltsyra eller tungmetaller som skadar kaminen och miljön. Ved till din Lotus- kamin bör ha en diameter på 7-9 cm och högst vara cirka 30 cm långt, eftersom de annars kommer att ligga för nära kaminens sidor. Det viktigaste för en god förbränning är att veden är relativt torr (en fuktighet på %). Är veden för fuktig har den svårt för att brinna, skorstensdraget uteblir, det ryker och luktar mycket och det ger sämre effekt eftersom vattnet i veden först måste förångas. Det kan dessutom orsaka skador på kamin och skorsten i form av blanksot och tjärbeläggningar. Detta kan i värsta fall leda till skorstensbrand. Är veden för torr så brinner den upp för snabbt, då friges gaserna i veden snabbare än de kan förbrännas och en del går oförbrända upp genom skorstenen. Detta ger också en minskad effekt och skadar miljön. Det handlar alltså om en balans som dock är ganska enkel att hitta med lite övning. Se även nedan under förvaring. Förvaring av ved Den bästa förvaringen av ved är under tak, men samtidigt med god utluftning, t.ex. i ett garage eller under halvtak. Ställ gärna träet på en träpall eller liknande, så det inte vidrör marken. Färskt trä, som är sågat och kluvet kan gärna ligga i 1-2 år på detta sätt, beroende på träslag. Tänk på att en låg lufttillförsel kan leda till en dålig förbränning, höga emissioner och en dålig verkningsgrad. 9

11 Underhåll, driftsstörningar Underhåll av kaminen använd endast originalreservdelar Rengöring av kaminen Alla Lotus- kaminer är fabriksytbehandlade med Senotherm originallack i färgen koks eller grå. Denna behandling gör att kaminen under de första upptändningarna avger en speciell lukt, men den försvinner efter några gånger. Se till att ha god ventilation. Packningar Packningar kan vid första anblicken se bra ut, de krymper emellertid i värmen och förlorar därmed förmågan att hålla kaminen tät. Packningar bör bytas med jämna mellanrum eftersom det är viktigt för god förbränning och för en ren glasruta, att kaminen är tät. Eldfast sten Den eldfasta stenen i eldstaden som är knäckt eller sliten kan lätt bytas ut eftersom de är löst monterade Rökvändarplattorna Rökvändarplattorna kan bli slitna och byts enkelt ut då dom ligger löst. Dom ska dessutom plockas ner vid sotning då dom annars kan skadas. Driftsstörningar Om du har problem med din Lotus- kamin kan du kanske finna orsaken nedan. Om inte, så är du alltid välkommen att kontakta din Lotus- återförsäljare. Kaminen är svår att styra den brinner för snabbt Om kaminen är ny så kontrollerar du att du följt våra anvisningar. Är kaminen mer än ett år eller den använts mycket skall packningarna eventuellt bytas ut. Sitter packningarna för länge, gör värmen att de kan förlora sin förmåga att hålla kaminen tät. Kaminen har dåligt drag efter installationen Kontrollera att monteringsanvisningen har följts. Det är speciellt förhållandena runt skorstenen som kan ge upphov till problem. Är diameter och längd korrekt, är den tät, är rökrör och övergångar täta. Eventuellt måste en sotare kontaktas för att avhjälpa problemet eftersom skorstenen kan vara blockerad. Det luktar rök och sot Detta kan bero på vindar nedåt i skorstenen och sker oftast när vinden blåser från ett speciellt håll. Skorstenen är eventuellt för kort i förhållande till takåsen eller så kan träd ha vuxit upp vilket kan skapa turbulens. Kaminen brinner dåligt och kanske slocknar Här kan det finnas en rad orsaker. Det mest typiska är: Spjället är inte tillräckligt öppet. Veden är för våt. Luftdraget i skorstenen är för litet, den är eventuellt blockerad eller otät. Glödbädden var för liten och gav inte tillräckligt med värme för att antända veden. Öppna försiktigt luckan och ställ den på glänt en stund tills elden tagit sig. Beroende på problemet kan det vara nödvändigt att kontakta Lotus- återförsäljaren eller Skorstensfejarmästaren. 10

12 Certificat Lotus M Scandinavisk Spismiljö AB Ekslingan 1, Väla Norra Helsingborg Tel Fax
