1 Dovre SCANDINAVISK SPISMILJÖ

2 Dovre Astro 3 Dovre kaminer 35 CB CB CB CB CBS, 0 CB, 760 CB CB CB Astro 3, Astro Vintage Mått och teknik

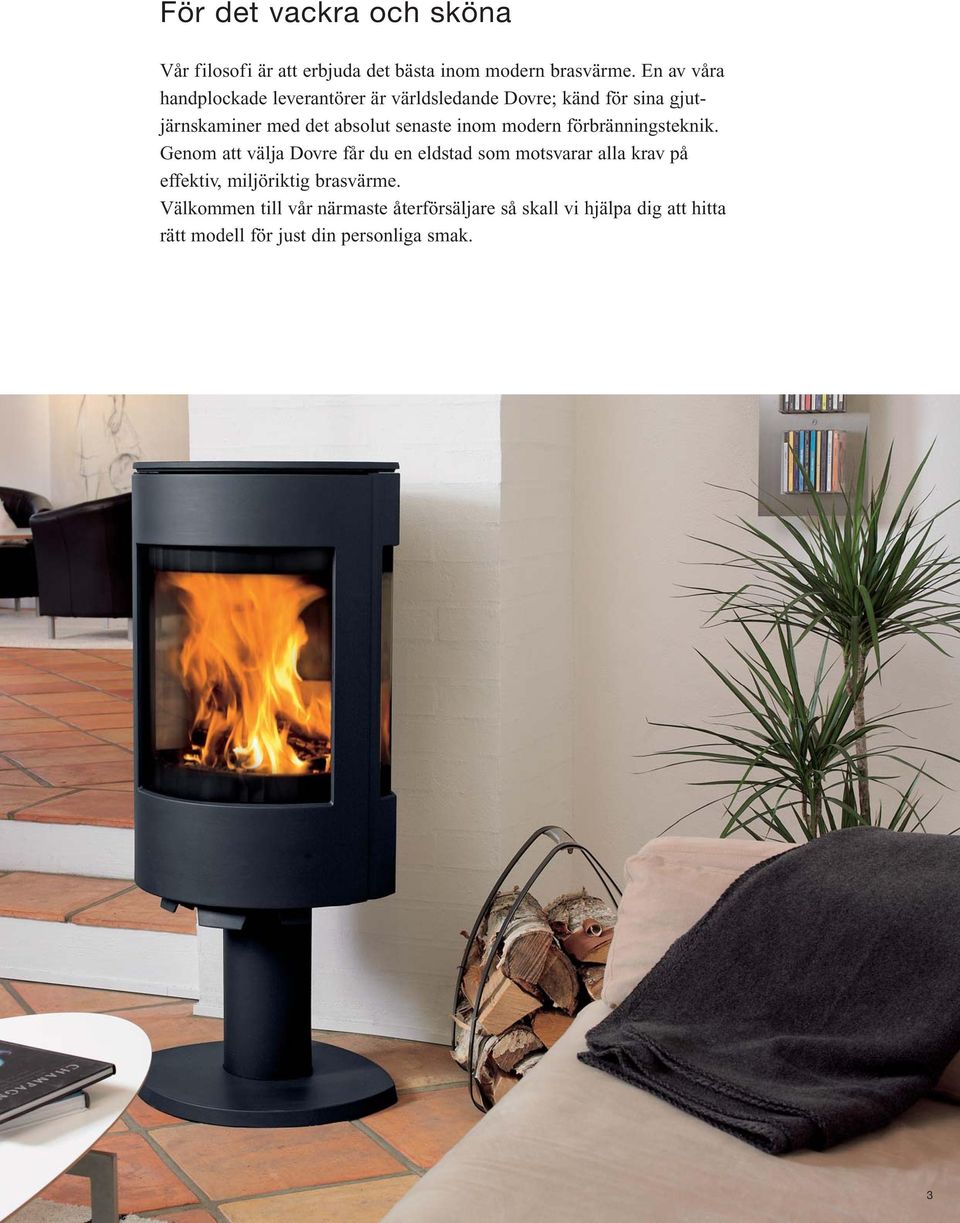

3 För det vackra och sköna Vår filosofi är att erbjuda det bästa inom modern brasvärme. En av våra handplockade leverantörer är världsledande Dovre; känd för sina gjutjärns kaminer med det absolut senaste inom modern förbränningsteknik. Genom att välja Dovre får du en eldstad som motsvarar alla krav på effektiv, miljöriktig brasvärme. Välkommen till vår närmaste återförsäljare så skall vi hjälpa dig att hitta rätt modell för just din personliga smak. 3

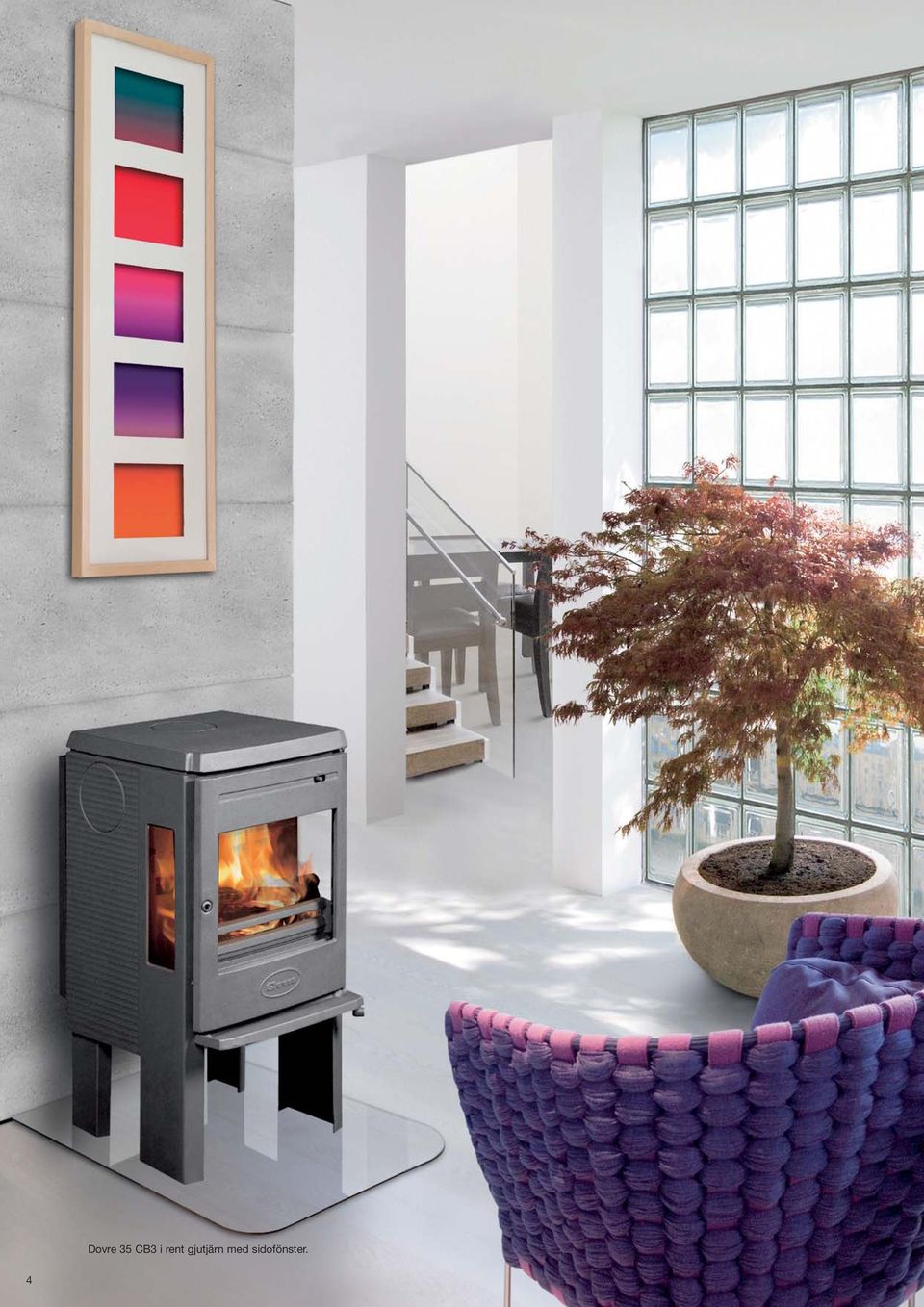

4 4 Dovre 35 CB3 i rent gjutjärn med sidofönster.

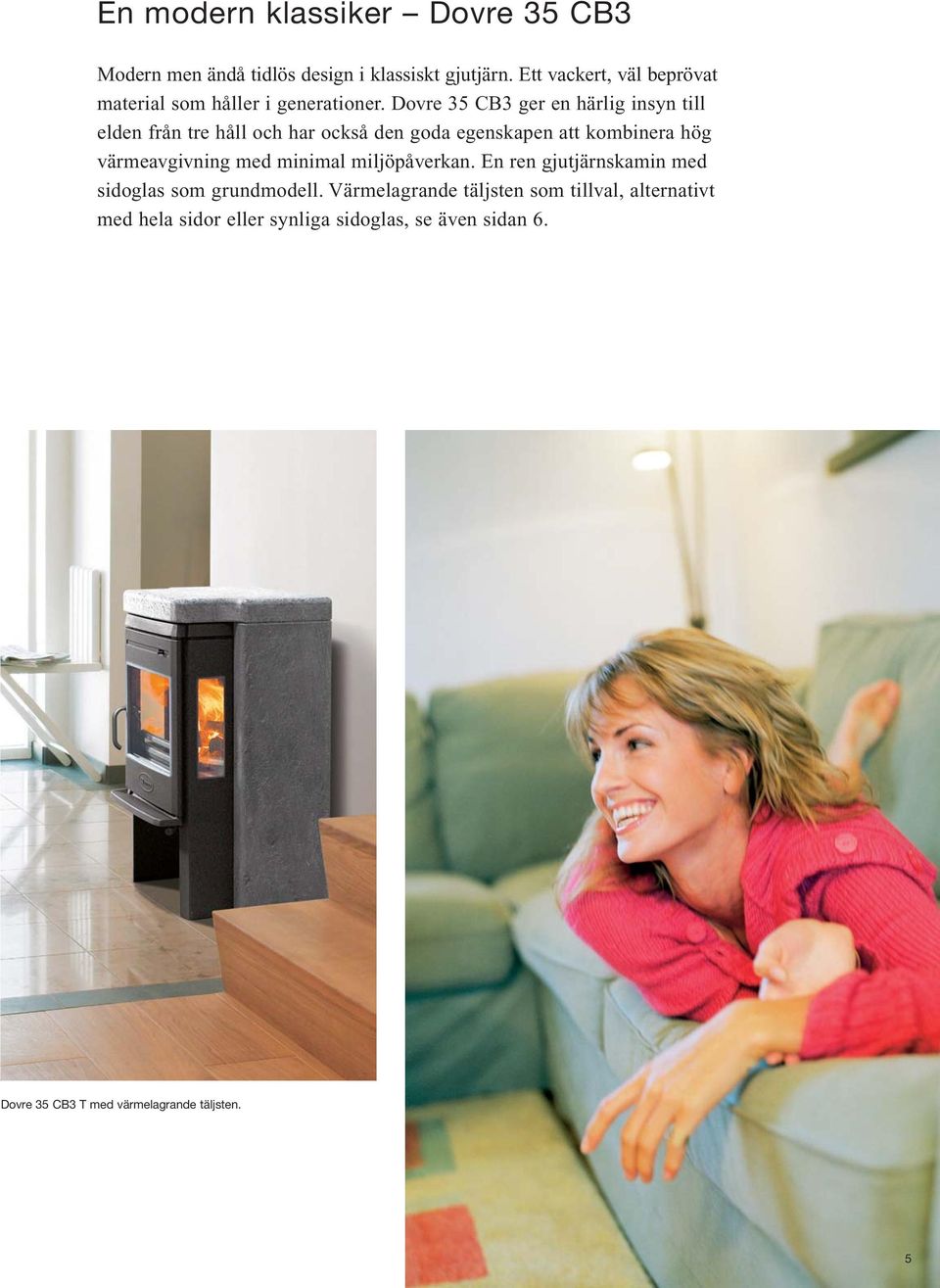

5 En modern klassiker Dovre 35 CB3 Modern men ändå tidlös design i klassiskt gjutjärn. Ett vackert, väl beprövat material som håller i generationer. Dovre 35 CB3 ger en härlig insyn till elden från tre håll och har också den goda egenskapen att kombinera hög värmeavgivning med minimal miljöpåverkan. En ren gjutjärnskamin med sidoglas som grundmodell. Värmelagrande täljsten som tillval, alternativt med hela sidor eller synliga sidoglas, se även sidan 6. Dovre 35 CB3 T med värmelagrande tälj sten. 5

6 6

7 Eldupplevelse utöver det vanliga Dovre 36 CB3 En mellanstor gjutjärnskamin med extra stor glaslucka som ger en eldupplevelse utöver det vanliga. Dovre 36 CB3 är en lite större variant av Dovre 35 CB3 men har i övrigt samma goda egenskaper i såväl utseende som värme- och miljöegenskaper. Levereras i standardutförande som ren gjutjärnskamin med sidoglas. Värmelagrande täljsten som tillval, alternativt med hela sidor eller synliga sidoglas, se även sidan 5. Dovre 36 CB3 i rent gjutjärn med sidofönster. Dovre 36 CBT med värmelagrande täljsten. 7

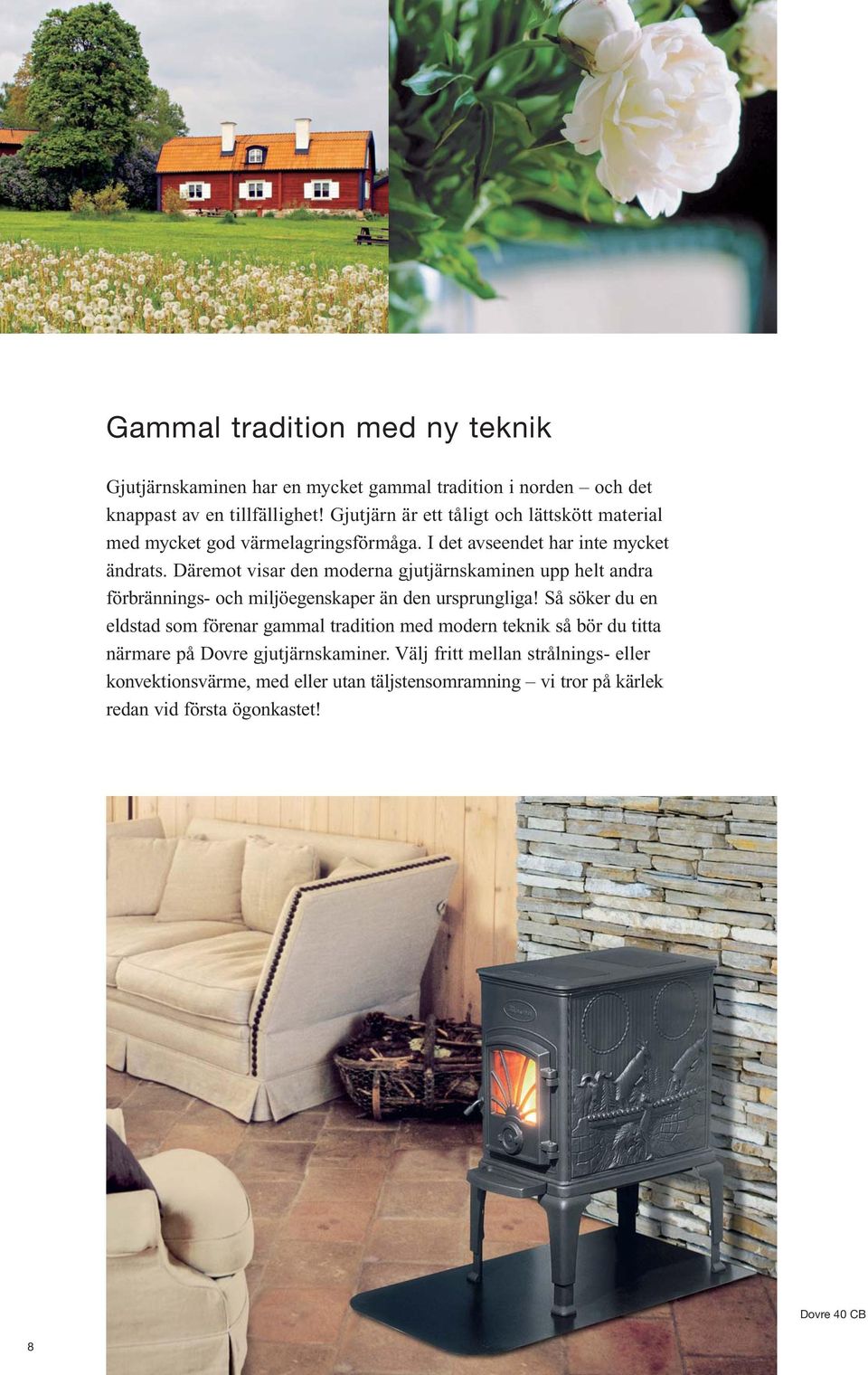

8 Gammal tradition med ny teknik Gjutjärnskaminen har en mycket gammal tradition i norden och det knappast av en tillfällighet! Gjutjärn är ett tåligt och lättskött material med mycket god värmelagringsförmåga. I det avseendet har inte mycket ändrats. Däremot visar den moderna gjutjärnskaminen upp helt andra förbrännings- och miljöegenskaper än den ursprungliga! Så söker du en eldstad som förenar gammal tradition med modern teknik så bör du titta närmare på Dovre gjutjärnskaminer. Välj fritt mellan strålnings- eller konvektionsvärme, med eller utan täljstensomramning vi tror på kärlek redan vid första ögonkastet! Dovre 40 CB 8

9 Dovre 560 CB Modern design i solitt gjutjärn. Det runda glaset ger en högst personlig karaktär och eldupplevelse. Passar lika bra i fritidshus som för permanentboende. En effektiv värmekälla med en effekt på upp till 9 kw. 9

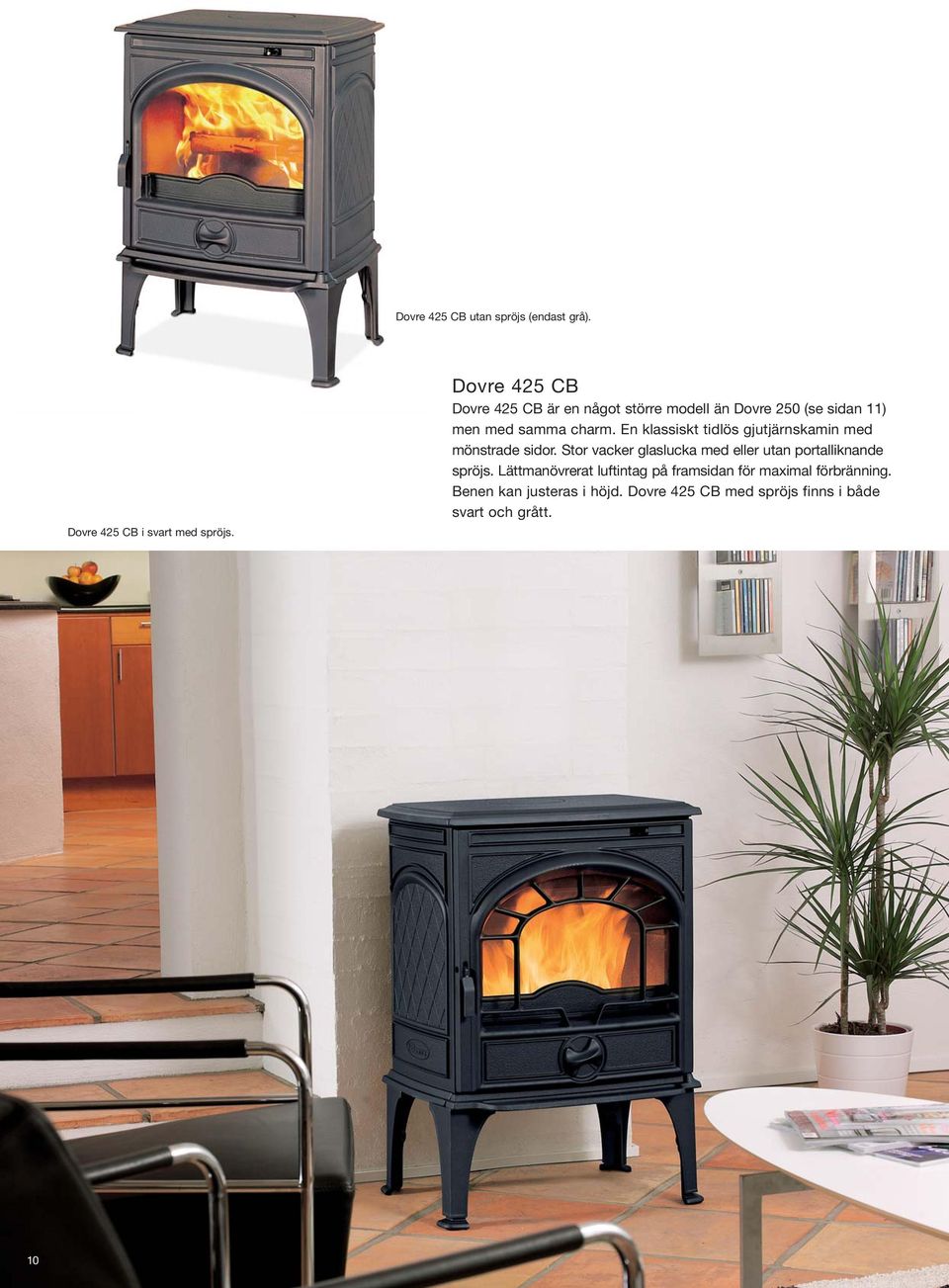

10 Dovre 425 CB utan spröjs (endast grå). Dovre 425 CB i svart med spröjs. Dovre 425 CB Dovre 425 CB är en något större modell än Dovre 2 (se sidan 11) men med samma charm. En klassiskt tidlös gjutjärnskamin med mönstrade sidor. Stor vacker glaslucka med eller utan portalliknande spröjs. Lättmanövrerat luftintag på framsidan för maximal förbränning. Benen kan justeras i höjd. Dovre 425 CB med spröjs finns i både svart och grått. 10

11 Dovre 760 CB En stor gjutjärnskamin för alla hängivna vedeldare. Klassisk tidlös design och en extra stor glaslucka för maximal insyn. Mycket hög värmeeffekt på upp till 11 kw! Sidodörr på höger sida för enklare ved inläggning; vilket kan behövas Dovre 760 CB tar ända upp till 60 cm vedlängd! Dovre 760 CB Dovre 2 CBS En charmerande, liten men effektiv kamin. Stor glaslucka i förhållande till spisens totalmått. Passar i de flesta miljöer, antingen som huvudsaklig värmekälla i mindre rum eller som tilläggsvärme i större sammanhang. Sidor med dekorativt mönster och justerbara ben. Dovre 2 CBS Dovre 0 CB En liten lättplacerad gjutjärnskamin. Rökkanalen kan förutom att anslutas topp och bak även anslutas från båda sidor. Dovre 0 CB 11

12 Dovre 100 CB med överdel Dovre 100 CB kan kompletteras med en påbyggnad som förvandlar den till en hög kamin. Allt enligt gammal god svensk och norsk tradition. Med påbyggnaden följer även en extra värmebonus effekten ökar med upp till 1 kw! Dovre 100 CB Dovre 100 CB är den minsta av Dovres alla kaminer. En liten effektiv och mycket hem trevlig kamin som trots det lilla formatet tar upp till 30 cm vedlängd. Passar perfekt i små rum men har också en given plats i större rum som tilläggs- och mysvärme. Dovre 100 CB med överdel. Dovre 100 CB 12

13 Dovre 40 CB En liten elegant och fantasieggande kamin med ren förbränning bakom en generös glasdörr. Motivet på sidorna är hämtat ur den klassiska sagan om de tre bockarna Bruse. Till Dovre 40 CB kan du få en eller två kokplattor som tillval. Benen kan justeras i höjd. Dovre 40 CB Dovre 40 CB med överdel Med en påbyggnad på toppen förvandlas Dovre 40 CB till en elegant hög kamin med anor från förr. Även här med den extra bonusen att värmeeffekten ökar med upp till 1 kw! Dovre 40 CB med överdel 13

14 Astro 3 och 4 Två nya moderna braskaminer från Dovre i solitt gjutjärn. Både Astro 3 och 4 har den senaste förbränningstekniken vilket innebär mindre utsläpp med en renare miljö som resultat. Båda har också generösa glasytor på tre sidor med full insyn till elden. Skillnaden är att Astro 3 har sidoglas som sträcker sig till baksidan av kaminen och ger full eldupplevelse från fyra håll! Astro 3 lämpar sig därför synnerligen väl att placeras fristående, men passar naturligtvis med fördel även mot vägg. Välj mellan elegant pelarfot eller praktisk sockel där du kan förvara ved. Astro 3 med pelarfot och Astro 4 med sockel kan du även få i en vacker svart färg. Astro 4 grå med pelarfot. Astro 3 grå med sockel. Astro 4 svart med sockel. 14

15 Astro 3 svart med pelarfot. 15

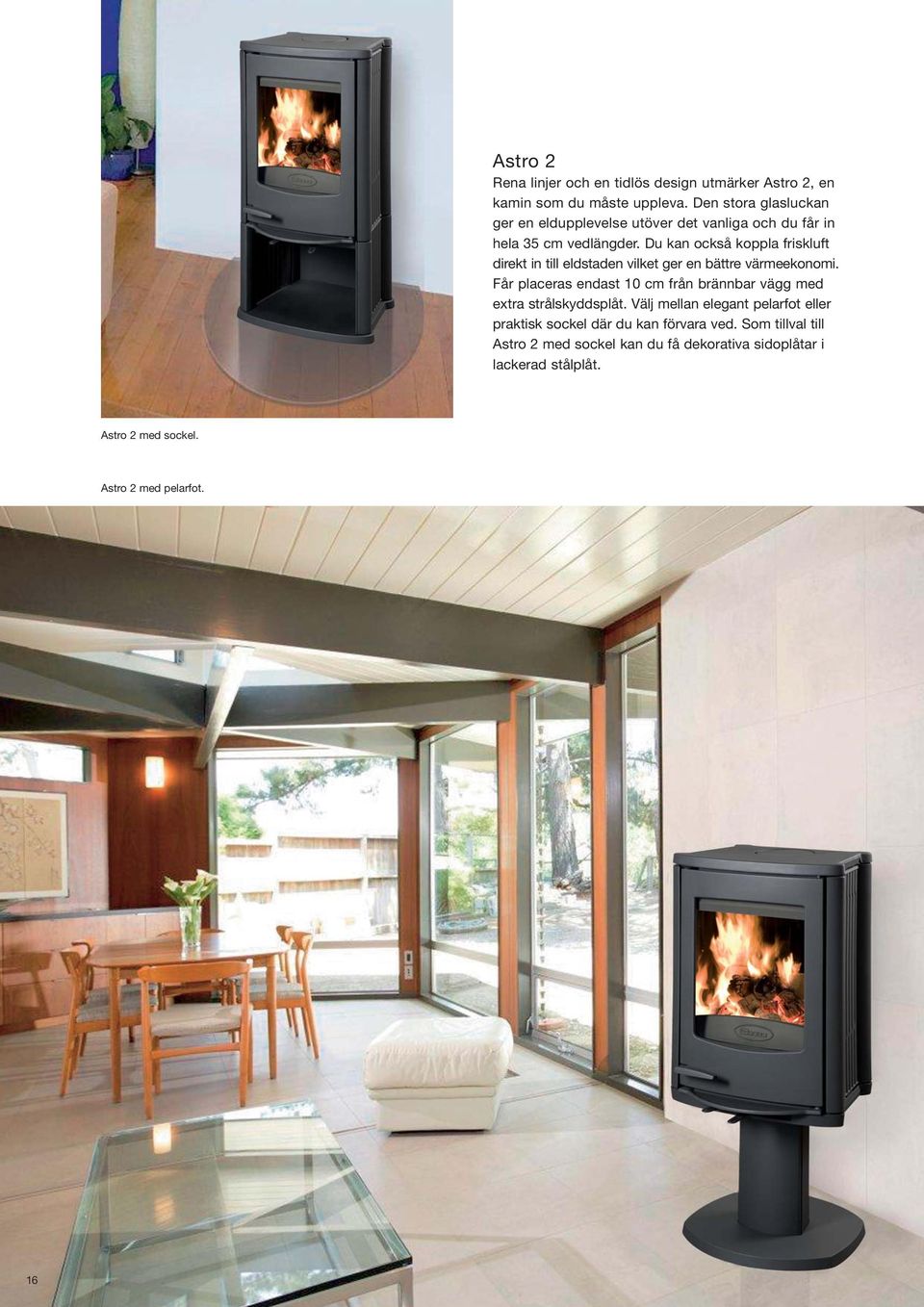

16 Astro 2 Rena linjer och en tidlös design utmärker Astro 2, en kamin som du måste uppleva. Den stora glasluckan ger en eldupplevelse utöver det vanliga och du får in hela 35 cm vedlängder. Du kan också koppla friskluft direkt in till eldstaden vilket ger en bättre värmeekonomi. Får placeras endast 10 cm från brännbar vägg med extra strålskyddsplåt. Välj mellan elegant pelarfot eller praktisk sockel där du kan förvara ved. Som tillval till Astro 2 med sockel kan du få dekorativa sidoplåtar i lackerad stålplåt. Astro 2 med sockel. Astro 2 med pelarfot. 16

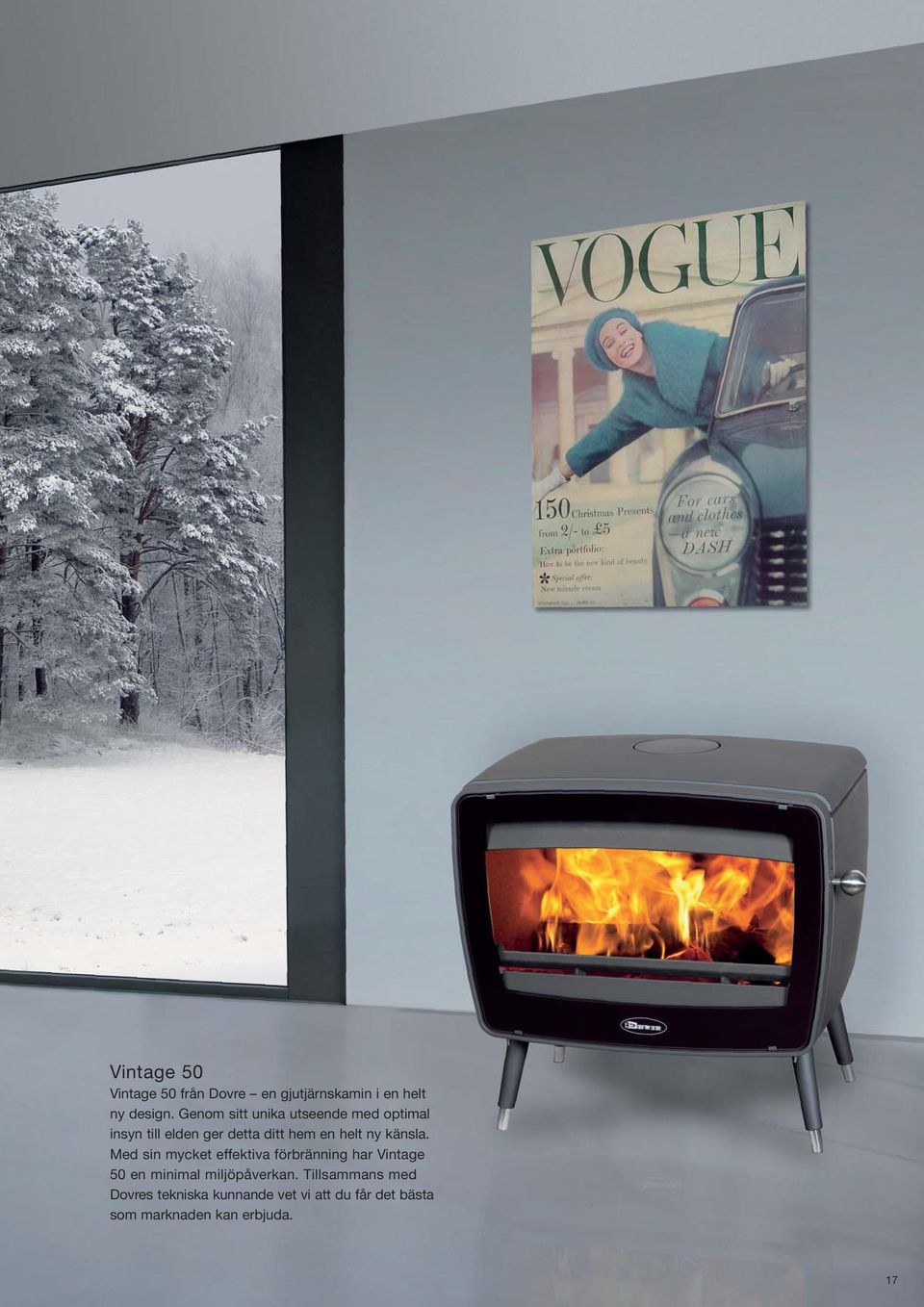

17 Vintage Vintage från Dovre en gjutjärnskamin i en helt ny design. Genom sitt unika utseende med optimal insyn till elden ger detta ditt hem en helt ny känsla. Med sin mycket effektiva förbränning har Vintage en minimal miljöpåverkan. Tillsammans med Dovres tekniska kunnande vet vi att du får det bästa som marknaden kan erbjuda. 17

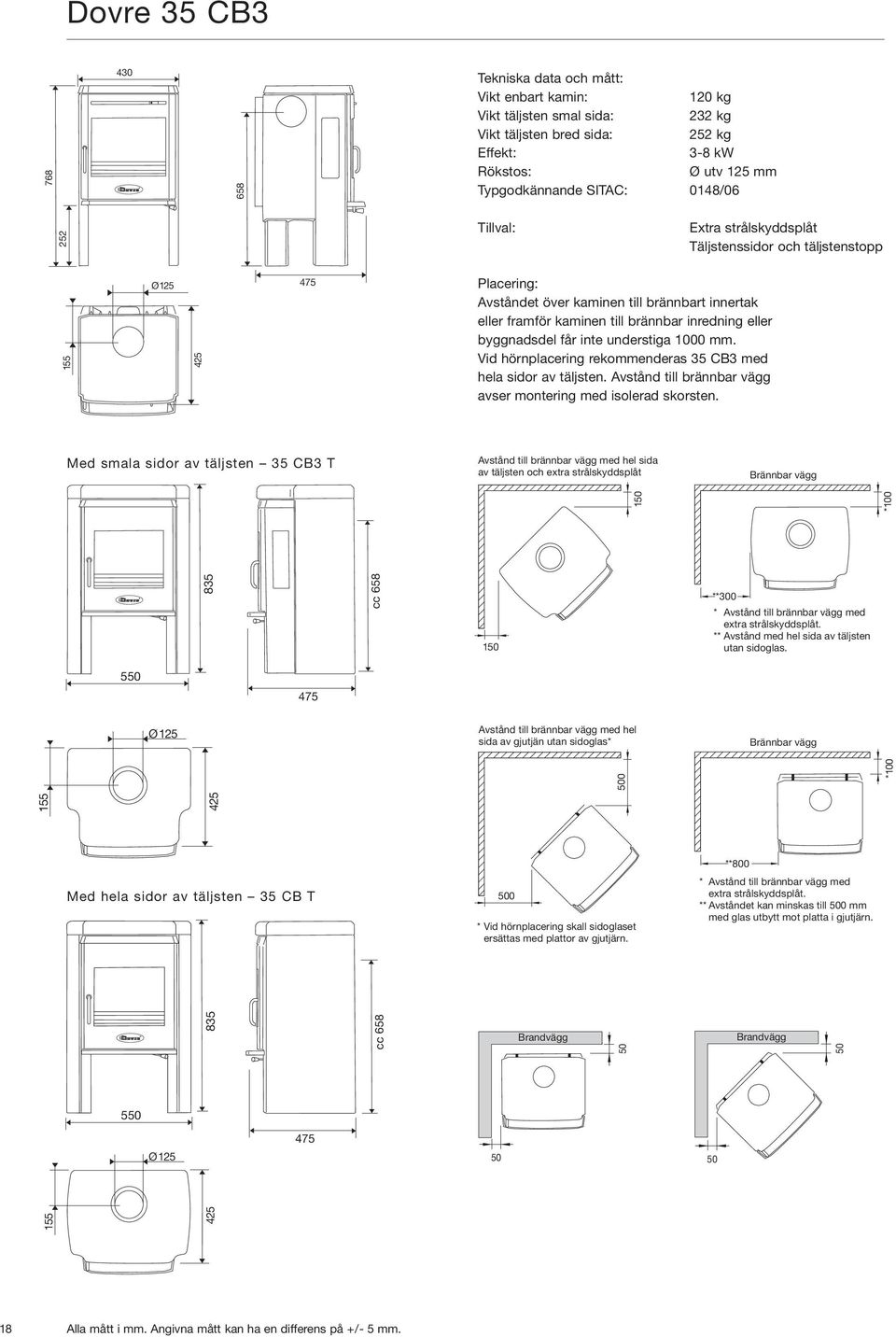

18 Dovre 35 CB Tekniska data och mått: Vikt enbart kamin: 120 kg Vikt täljsten smal sida: 232 kg Vikt täljsten bred sida: 252 kg Effekt: 3-8 kw Rökstos: Ø utv 125 mm Typgodkännande SITAC: 0148/ Tillval: Extra strålskyddsplåt Täljstenssidor och täljstenstopp 155 Ø125 Med smala sidor av täljsten 35 CB3 T Avstånd till brännbar vägg med hel sida av täljsten och extra strålskyddsplåt Brännbar vägg 835 cc Ø Med hela sidor av täljsten 35 CB T Ø *100 1 **300 * Avstånd till brännbar vägg med extra strålskyddsplåt. ** Avstånd med hel sida av täljsten utan sidoglas. Avstånd till brännbar vägg med hel sida av gjutjän utan sidoglas* Brännbar vägg 0 * Placering: Avståndet över kaminen till brännbart innertak eller framför kaminen till brännbar inredning eller byggnadsdel får inte understiga 1000 mm. Vid hörnplacering rekommenderas 35 CB3 med hela sidor av täljsten. Avstånd till brännbar vägg avser montering med isolerad skorsten. 0 * Vid hörnplacering skall sidoglaset ersättas med plattor av gjutjärn. **800 * Avstånd till brännbar vägg med extra strålskyddsplåt. ** Avståndet kan minskas till 0 mm med glas utbytt mot platta i gjutjärn. cc Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm.

19 Dovre 36 CB Tekniska data och mått: Vikt enbart kamin: 140 kg Vikt täljsten smal sida: 260 kg Vikt täljsten bred sida: 280 kg Effekt: 3-9 kw Rökstos: Ø utv 125 mm Typgodkännande: 0149/ Tillval: Extra strålskyddsplåt Täljstenssidor och täljstenstopp 155 Ø Placering: Avståndet över kaminen till brännbart innertak eller framför kaminen till brännbar inredning eller byggnadsdel får inte understiga 1000 mm. Vid hörnplacering rekommenderas 36 CB3 med hela sidor av täljsten. Avstånd till brännbar vägg avser montering med isolerad skorsten. Med smala sidor av täljsten 36 CB3 T Avstånd till brännbar vägg med hel sida av täljsten och extra strålskyddsplåt. Brännbar vägg 835 cc * Ø *Avstånd till brännbar vägg med extra strålskyddsplåt (tillval). Avstånd till brännbar vägg med hel sida av gjutjärn utan sidoglas*. 0 Med hela sidor av täljsten 36 CB T Ø *100 1 **300 * Avstånd till brännbar vägg med extra strålskyddsplåt. ** Avstånd med hel sida av täljsten utan sidoglas. Brännbar vägg *100 0 * Vid hörnplacering skall sidoglaset ersättas med plattor av gjutjärn. **800 * Avstånd till brännbar vägg med extra strålskyddsplåt. ** Avståndet kan minskas till 0 mm med glas utbytt mot platta i gjutjärn. cc Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 19

20 Dovre 100 CB 360 ø125 Tekniska data och mått: Vikt utan överdel/med: 58/76 kg Effekt utan överdel/med: 1,5-4/2-5 kw Rökstos: Ø 125 mm Typgodkännande SITAC: 0158/ Tillval: Överdel i gjutjärn Placering: Avståndet över kaminen till brännbart innertak eller framför kaminen till brännbar inredning eller byggnadsdel får inte understiga 1000 mm. Brännbar vägg Vid hörnuppställning får avståndet från vägg till kaminens sida aldrig understiga 700 mm ø Dovre 40 CB Tekniska data och mått: Vikt utan överdel/med: 90/114 kg Effekt utan överdel/med: 2-7/3-8 kw Rökstos: Ø 125 mm Vedlängd: 40 cm Typgodkännande SITAC: 0159/ Tillval: Överdel i gjutjärn Planslipad kokplatta Placering: Avståndet över kaminen till brännbart innertak eller framför kaminen till brännbar inredning eller byggnadsdel får inte understiga 1000 mm. Brännbar vägg Vid hörnuppställning får avståndet från vägg till kaminens sida aldrig understiga 700 mm ,5 700 ø Vid inbyggnad tillkommer 20 mm på höjden då benen tas bort Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm.

21 Dovre 2 CBS 452 Tekniska data och mått: Vikt: 75 kg Effekt: 2-6 kw Rökstos: Ø 125 mm Typgodkännande: SITAC 0160/ Tillval: Extra strålskyddsplåt Placering: Avståndet över kaminen till brännbart innertak eller framför kaminen till brännbar inredning eller byggnadsdel får inte understiga 1000 mm. Avstånd till brännbar vägg avser montering med isolerad skorsten. ø Brännbar vägg *100 Brännbar vägg *Avstånd till brännbar vägg med extra strålskyddsplåt, utan denna 200 mm. Dovre 425 CB Tekniska data och mått: Vikt: 125 kg Effekt: 3-9 kw Rökstos: Ø 1 mm Typgodkännande SITAC: 0161/06 Tillval: Extra strålskyddsplåt Välj lucka med eller utan spröjs Placering: Avståndet över kaminen till brännbart innertak eller framför kaminen till brännbar inredning eller byggnadsdel får inte understiga 1000 mm. Brännbar vägg ø1 *100 Vid hörnuppställning får avståndet från vägg till kaminens sida aldrig understiga 0 mm. Avstånd till brännbar vägg avser montering med isolerad skorsten. 0 *Avstånd till brännbar vägg med extra strålskyddsplåt, utan denna 0 mm. Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm

22 Dovre 0 CB Tekniska data och mått: Vikt: 118 kg Effekt: 3-9 kw Rökstos: Ø 1 mm Vedlängd: 40 cm Typgodkännande: 0162/ Tillval: Extra strålskyddsplåt ø1 155 Placering: Avståndet över kaminen till brännbart innertak eller framför kaminen till brännbar inredning eller byggnadsdel får inte understiga 1000 mm. Brännbar vägg *100 Vid hörnuppställning får avståndet från vägg till kaminens sida aldrig understiga 0 mm. Avstånd till brännbar vägg avser montering med isolerad skorsten. 0 *Avstånd till brännbar vägg med extra strålskyddsplåt, utan denna 0 mm. Dovre 560 CB Tekniska data och mått: Vikt: 125 kg Effekt: 3-9 kw Rökstos: Ø 1 mm Typgodkännande SITAC: 0162/06 Tillval: Extra strålskyddsplåt Placering: Avståndet över kaminen till brännbart innertak eller framför kaminen till brännbar inredning eller byggnadsdel får inte understiga 1000 mm. Brännbar vägg Vid hörnuppställning får avståndet från vägg till kaminens sida aldrig understiga 0 mm. Avstånd till brännbar vägg avser montering med isolerad skorsten ø1 *100 0 *Avstånd till brännbar vägg med extra strålskyddsplåt, utan denna 0 mm Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm.

23 Dovre 760 CB ø1 780 Tekniska data och mått: Vikt: 180 kg Effekt: 4-11 kw Rökstos: Ø 1 mm Vedlängd: 60 cm Typgodkännande SITAC: 01/ Tillval: Extra strålskyddsplåt ø1 Placering: Avståndet över kaminen till brännbart innertak eller framför kaminen till brännbar inredning eller byggnadsdel får inte understiga 1000 mm. Vid hörnuppställning får avståndet från vägg till kaminens sida aldrig understiga 0 mm. För avstånd mot brännbar vägg gäller alltid montering med isolerad skorsten. Brännbar vägg * Golvplåt 1200 *Avstånd till brännbar vägg med extra strålskyddsplåt, utan denna 0 mm. Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 23

24 Astro 2 Vikt Astro 2 sockel: Vikt Astro 2 pelarfot: Färg: Effekt: Rökstos: Vedlängd: CE-godkänd: Tillval: 1 kg 165 kg Grå 3-8 kw Ø 1 mm 35 cm Enligt EN Dekorpanel lackerad för Astro 2 med sockel Extra strålskyddsplåt 100* 1* 2** * Avstånd med extra strålskyddsplåt, utan 1 mm. ** Avstånd med dekorpanel, utan dekorpanel 600 mm. 1* *Avstånd med dekorpanel, utan dekorpanel 600 mm. Avstånd till brännbar vägg avser montering med isolerad skorsten. 24 Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm.

25 Astro 3 Vikt Astro 3 sockel: Vikt Astro 3 pelarfot: Färg Astro 3 sockel: Färg Astro 3 pelarfot: Effekt: Rökstos: Vedlängd: CE-godkänd: Tillval: 161 kg 149 kg Grå Grå/Svart 3-7 kw Ø 1 mm 35 cm Enligt EN Friskluftsats Strålskyddsplåt Formskuret golvglas och golvplåt 5 ø1 utv 420 ø1 utv ø ø utv 155 OBS! Om strålskyddsplåt på ryggen skall användas bygger den 20 mm ø ø utv 155 OBS! Om strålskyddsplåt på ryggen skall användas bygger den 20 mm. Avstånd till brännbar vägg Avstånd till brännbar vägg avser montering med isolerad skorsten. Avstånd till brännbar vägg när kaminen har strålskyddsplåt. Avstånd till brandvägg. Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 25

26 Astro 4 Vikt Astro 4 sockel: Vikt Astro 4 pelarfot: Färg Astro 4 sockel: Färg Astro 4 pelarfot: Effekt: Rökstos: Vedlängd: CE-godkänd: Tillval: 178 kg 159 kg Grå/Svart Grå 3-7 kw Ø 1 mm 35 cm Enligt EN Friskluftsats Strålskyddsplåt Formskuret golvglas och golvplåt 465 ø1 utv ø ø100 ø utv ø100 1 utv 110 ø OBS! Om strålskyddsplåt på ryggen skall användas bygger den 20 mm OBS! Om strålskyddsplåt på ryggen skall användas bygger den 20 mm. Avstånd till brännbar vägg. Avstånd till brännbar vägg avser montering med isolerad skorsten. Avstånd till brännbar vägg när kaminen har strålskyddsplåt. Avstånd till brandvägg. 26 Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm.

27 Vintage Vikt: 149 kg Mått BxHxD 700x690x445 mm Nominell effekt: 10 kw Verkningsgrad: 84% Rökrörstos: Ø 1 mm Friskluftsanslutning: Ø 100 mm Vedlängd: cm CO: 0,10% (13% O 2 ) Godkännande: CE EN ø1 utv ø100 utv 545* 296** 151** ø100 utv ø100 utv ø100 utv * Bakanslutning ** Friskluftsanslutning ø1 utv 510 Avstånd till brandvägg. Avstånd till brännbar vägg. Avstånd till brännbar vägg avser montering med isolerad skorsten. Alla mått i mm. Angivna mått kan ha en differens på +/- 5 mm. 27

28 Modern brasvärme för renare miljö Brasvärme har mycket hög mysfaktor och är den enda el-oberoende värmekällan. Modern brasvärme är dessutom en uppvärmningsmetod med mycket ren och effektiv förbränning upp till 40% effektivare och 90% renare än till exempel äldre braskaminer! Välkommen in till vår närmaste återförsäljare så skall vi hjälpa dig att välja rätt brasvärme. En modern eldstad som motsvarar alla dina krav på trivsel, effektivitet och ansvarsfullt miljötänkande! Ett axplock ur vårt övriga sortiment. För mer information, beställ katalog eller gå in på vår hemsida Välkommen! Ekslingan 1, Väla Norra, Helsingborg, Tel , Fax ,
