1 Vattenmantlade eldstäder

2

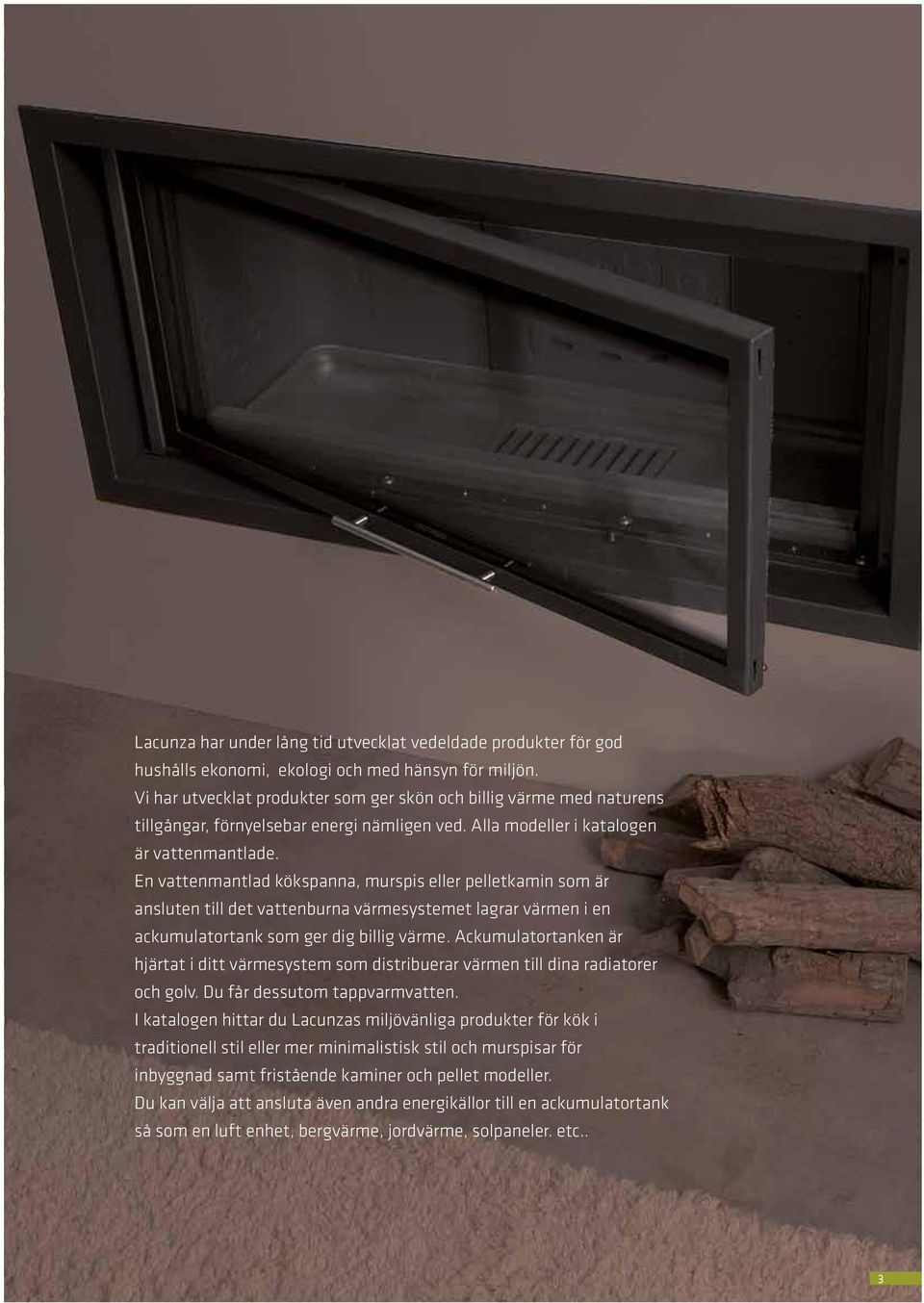

3 Lacunza har under lång tid utvecklat vedeldade produkter för god hushålls ekonomi, ekologi och med hänsyn för miljön. Vi har utvecklat produkter som ger skön och billig värme med naturens tillgångar, förnyelsebar energi nämligen ved. Alla modeller i katalogen är vattenmantlade. En vattenmantlad kökspanna, murspis eller pelletkamin som är ansluten till det vattenburna värmesystemet lagrar värmen i en ackumulatortank som ger dig billig värme. Ackumulatortanken är hjärtat i ditt värmesystem som distribuerar värmen till dina radiatorer och golv. Du får dessutom tappvarmvatten. I katalogen hittar du Lacunzas miljövänliga produkter för kök i traditionell stil eller mer minimalistisk stil och murspisar för inbyggnad samt fristående kaminer och pellet modeller. Du kan välja att ansluta även andra energikällor till en ackumulatortank så som en luft enhet, bergvärme, jordvärme, solpaneler. etc.. 3

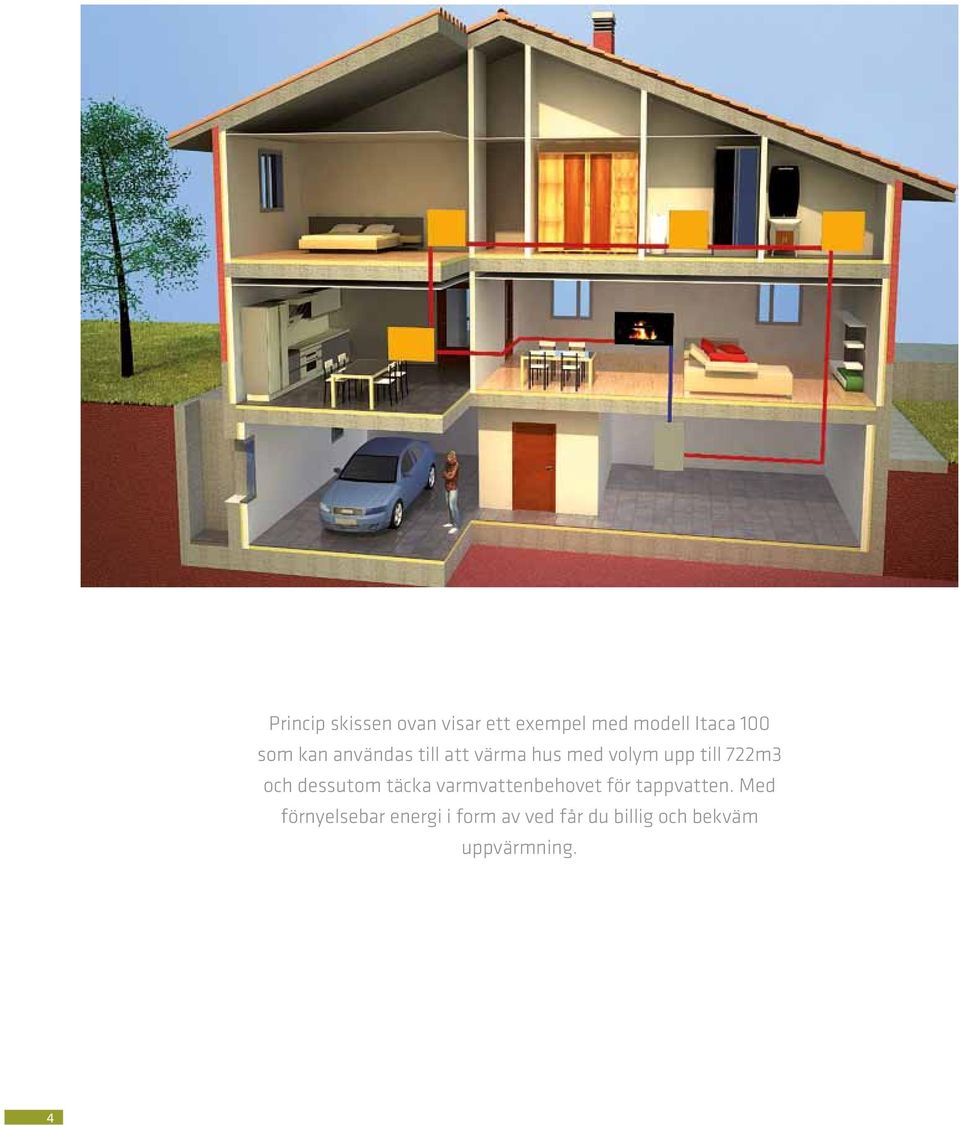

4 Princip skissen ovan visar ett exempel med modell Itaca 100 som kan användas till att värma hus med volym upp till 722m3 och dessutom täcka varmvattenbehovet för tappvatten. Med förnyelsebar energi i form av ved får du billig och bekväm uppvärmning. 4

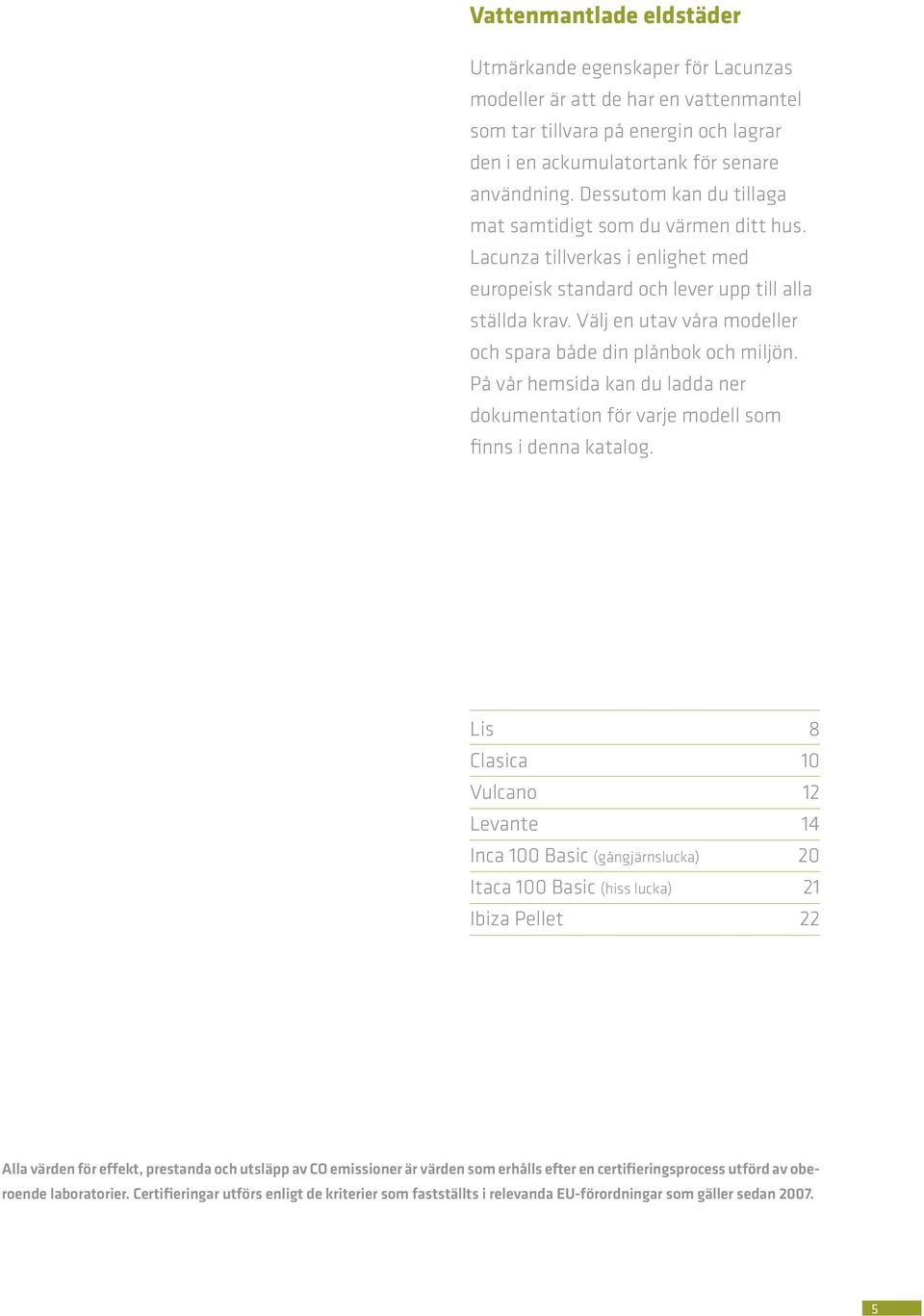

5 Vattenmantlade eldstäder Utmärkande egenskaper för Lacunzas modeller är att de har en vattenmantel som tar tillvara på energin och lagrar den i en ackumulatortank för senare användning. Dessutom kan du tillaga mat samtidigt som du värmen ditt hus. Lacunza tillverkas i enlighet med europeisk standard och lever upp till alla ställda krav. Välj en utav våra modeller och spara både din plånbok och miljön. På vår hemsida kan du ladda ner dokumentation för varje modell som finns i denna katalog. Lis Clasica Vulcano Levante Inca 100 Basic (gångjärnslucka) Itaca 100 Basic (hiss lucka) Ibiza Pellet Alla värden för effekt, prestanda och utsläpp av CO emissioner är värden som erhålls efter en certifieringsprocess utförd av oberoende laboratorier. Certifieringar utförs enligt de kriterier som fastställts i relevanda EU-förordningar som gäller sedan

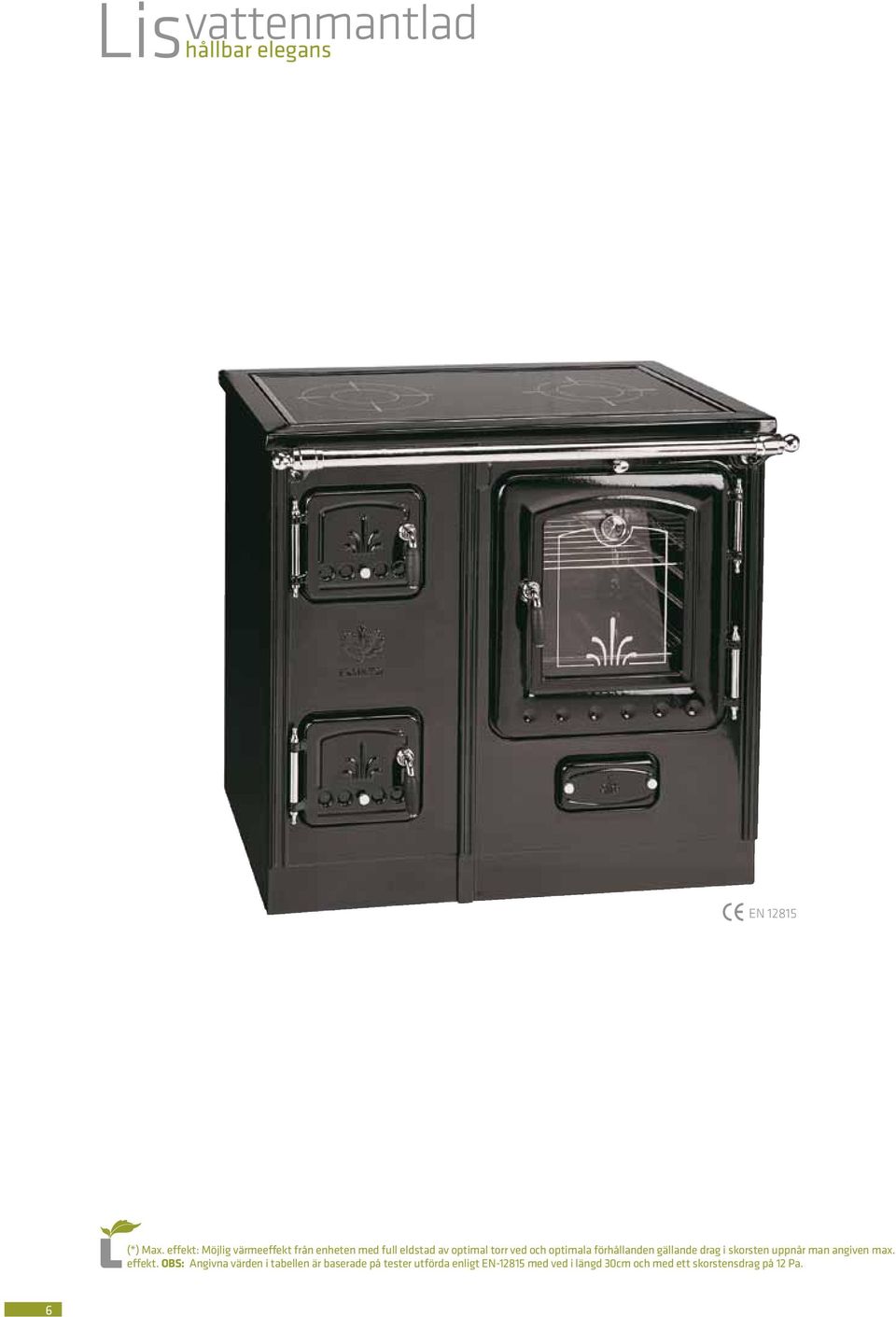

6 vattenmantlad Lishållbar elegans EN (*) Max. effekt: Möjlig värmeeffekt från enheten med full eldstad av optimal torr ved och optimala förhållanden gällande drag i skorsten uppnår man angiven max. effekt. OBS: Angivna värden i tabellen är baserade på tester utförda enligt EN med ved i längd 30cm och med ett skorstensdrag på 12 Pa. 6

7 Ø H Specifikationer Lis 7 TE 3 Mått eldstad Bredd x Djup x Höjd Max* Kw vatten (Kw) strålning (Kw) Effektivitet CO halt vid13% O x 425 x 350 (mm) 23 kw 14 kw 4,5 kw 79% 0,19% Uppvärmningsbar volym i kubikmeter (45 w/m 3 ) Rökrörsanslutning Vikt utan vatten (kg) Vattenvolym (liter) Optimalt drag 411 m 3 Ø 150 mm 224 kgs 14,5 12 Pa Dimensioner A B C D E F G H 350 mm 650 mm 912 mm 700 mm 630 mm 90mm 290 mm 150 mm Ø150EXT C Ø150EXT Mått 850 B Visto desde atrás E D 650 baksida G F 520 sidovy 7

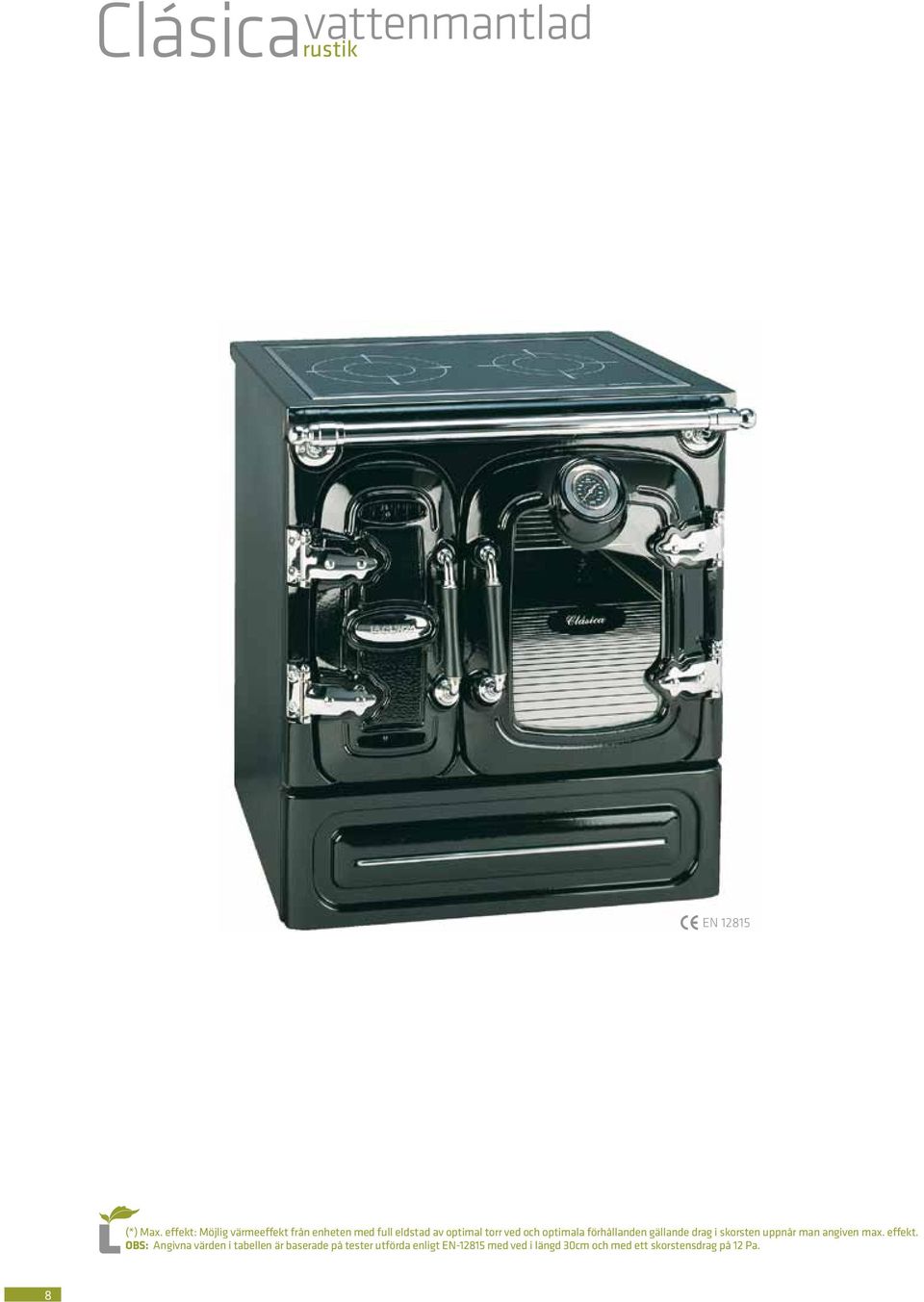

8 Clásicarustik vattenmantlad EN (*) Max. effekt: Möjlig värmeeffekt från enheten med full eldstad av optimal torr ved och optimala förhållanden gällande drag i skorsten uppnår man angiven max. effekt. OBS: Angivna värden i tabellen är baserade på tester utförda enligt EN med ved i längd 30cm och med ett skorstensdrag på 12 Pa. 8

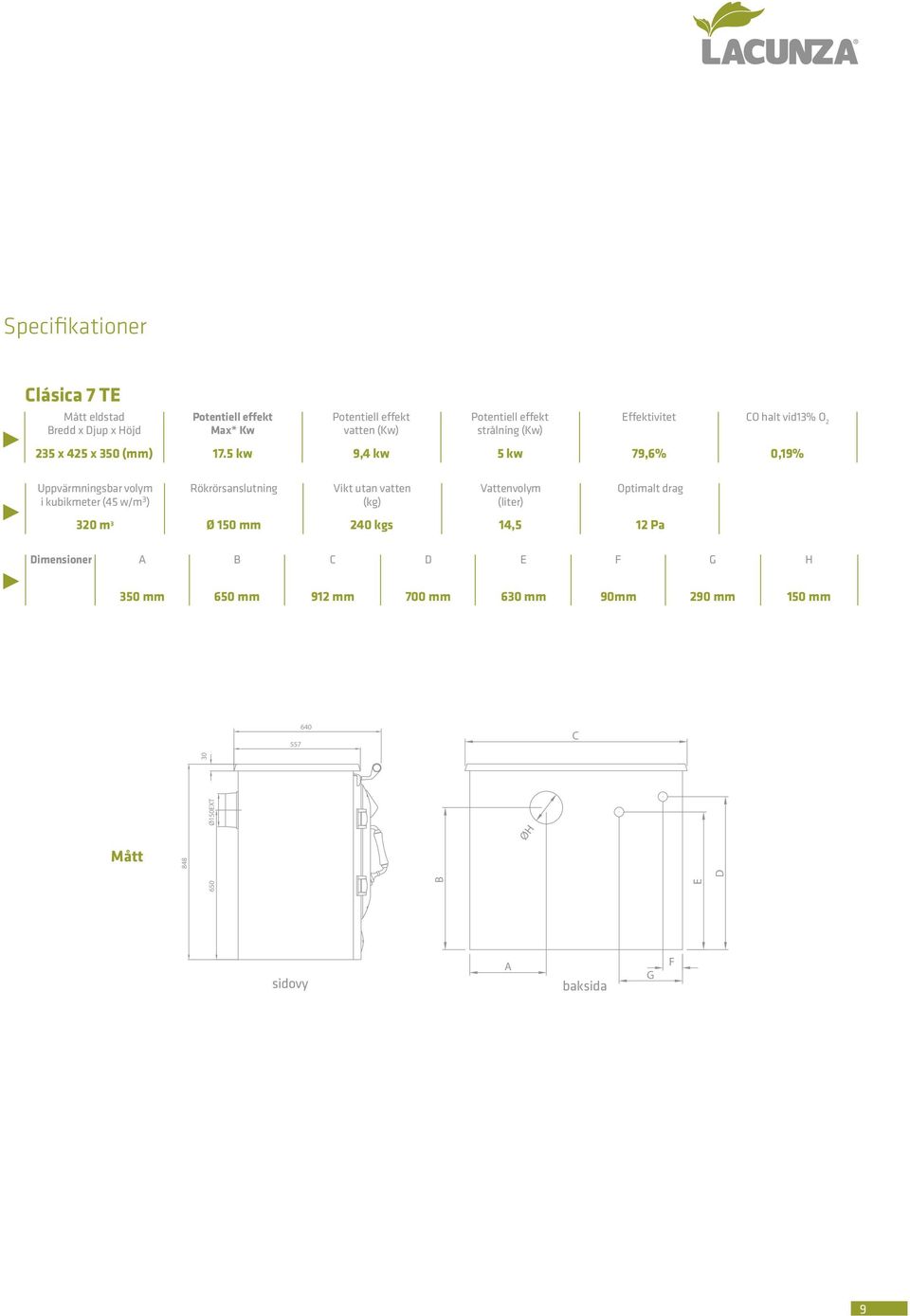

9 ØH Specifikationer Clásica 7 TE Mått eldstad Bredd x Djup x Höjd Max* Kw vatten (Kw) strålning (Kw) Effektivitet CO halt vid13% O x 425 x 350 (mm) 17.5 kw 9,4 kw 5 kw 79,6% 0,19% Uppvärmningsbar volym i kubikmeter (45 w/m 3 ) Rökrörsanslutning Vikt utan vatten (kg) Vattenvolym (liter) Optimalt drag 320 m 3 Ø 150 mm 240 kgs 14,5 12 Pa Dimensioner A B C D E F G H 350 mm 650 mm 912 mm 700 mm 630 mm 90mm 290 mm 150 mm C 650 E D Ø150EXT 30 Mått B 848 sidovy A baksida G F 9

10

11 Värme ekonomi

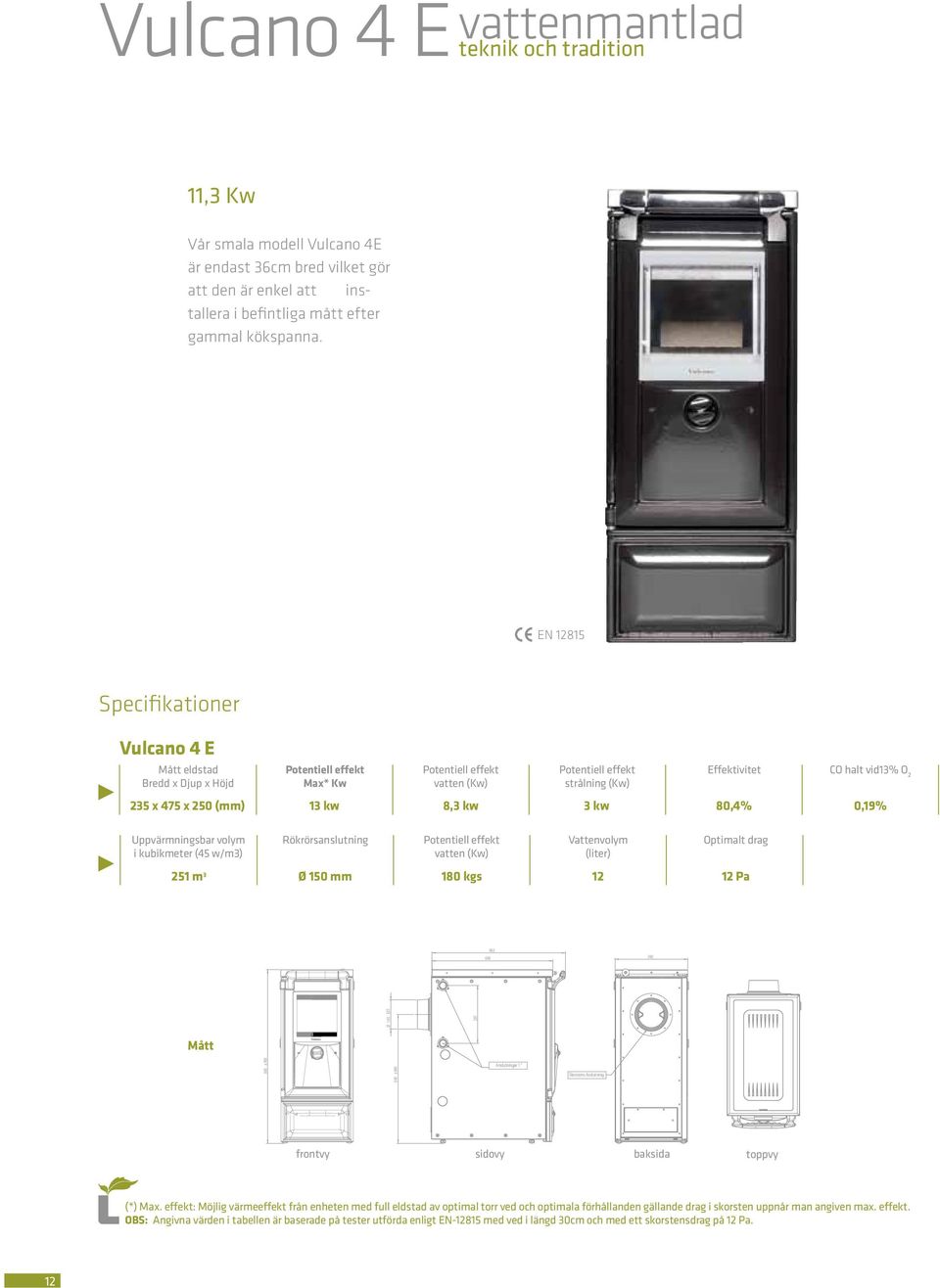

12 vattenmantlad Vulcano 4 E teknik och tradition 11,3 Kw Vår smala modell Vulcano 4E är endast 36cm bred vilket gör att den är enkel att installera i befintliga mått efter gammal kökspanna. EN Specifikationer Vulcano 4 E Mått eldstad Bredd x Djup x Höjd Max* Kw vatten (Kw) strålning (Kw) Effektivitet CO halt vid13% O x 475 x 250 (mm) 13 kw 8,3 kw 3 kw 80,4% 0,19% Uppvärmningsbar volym i kubikmeter (45 w/m3) Rökrörsanslutning vatten (Kw) Vattenvolym (liter) Optimalt drag 251 m 3 Ø 150 mm 180 kgs Pa Ø 144 EXT 287 Mått 860 a a 690 Casquillo Anslutningar macho 1 1" Skorstens Salida Anslutning humos frontvy sidovy baksida toppvy (*) Max. effekt: Möjlig värmeeffekt från enheten med full eldstad av optimal torr ved och optimala förhållanden gällande drag i skorsten uppnår man angiven max. effekt. OBS: Angivna värden i tabellen är baserade på tester utförda enligt EN med ved i längd 30cm och med ett skorstensdrag på 12 Pa. 12

13

14 EN Vulcano 7 E3 Mått eldstad Bredd x Djup x Höjd Max* Kw vatten (Kw) strålning (Kw) Effektivitet CO halt vid13% O x 475 x 250 (mm) 22 kw 14 kw 4 kw 77% 0,17% Uppvärmningsbar volym i kubikmeter (45 w/m 3 ) Rökrörsanslutning Vikt utan vatten (kg) Vattenvolym (liter) Optimalt drag 398 m 3 Ø 150 mm 310 kgs Pa 900 Casquillos Anslutningar hembra de 1 1" 283 Mått TILLOPP IDA RETORNO RETUR Ø 144 ext Vulcano 7 vattenmantlad E3teknik och tradition 18 Kw Specifikationer Skorstens Salida de Anslutning humos 640 a a 900 frontvy (*) Max. effekt: Möjlig värmeeffekt från enheten med full eldstad av optimal torr ved och optimala förhållanden gällande drag i skorsten uppnår man angiven max. effekt. OBS: Angivna värden i tabellen är baserade på tester utförda enligt EN med ved i längd 30cm och med ett skorstensdrag på 12 Pa. sidovy toppvy 14

15

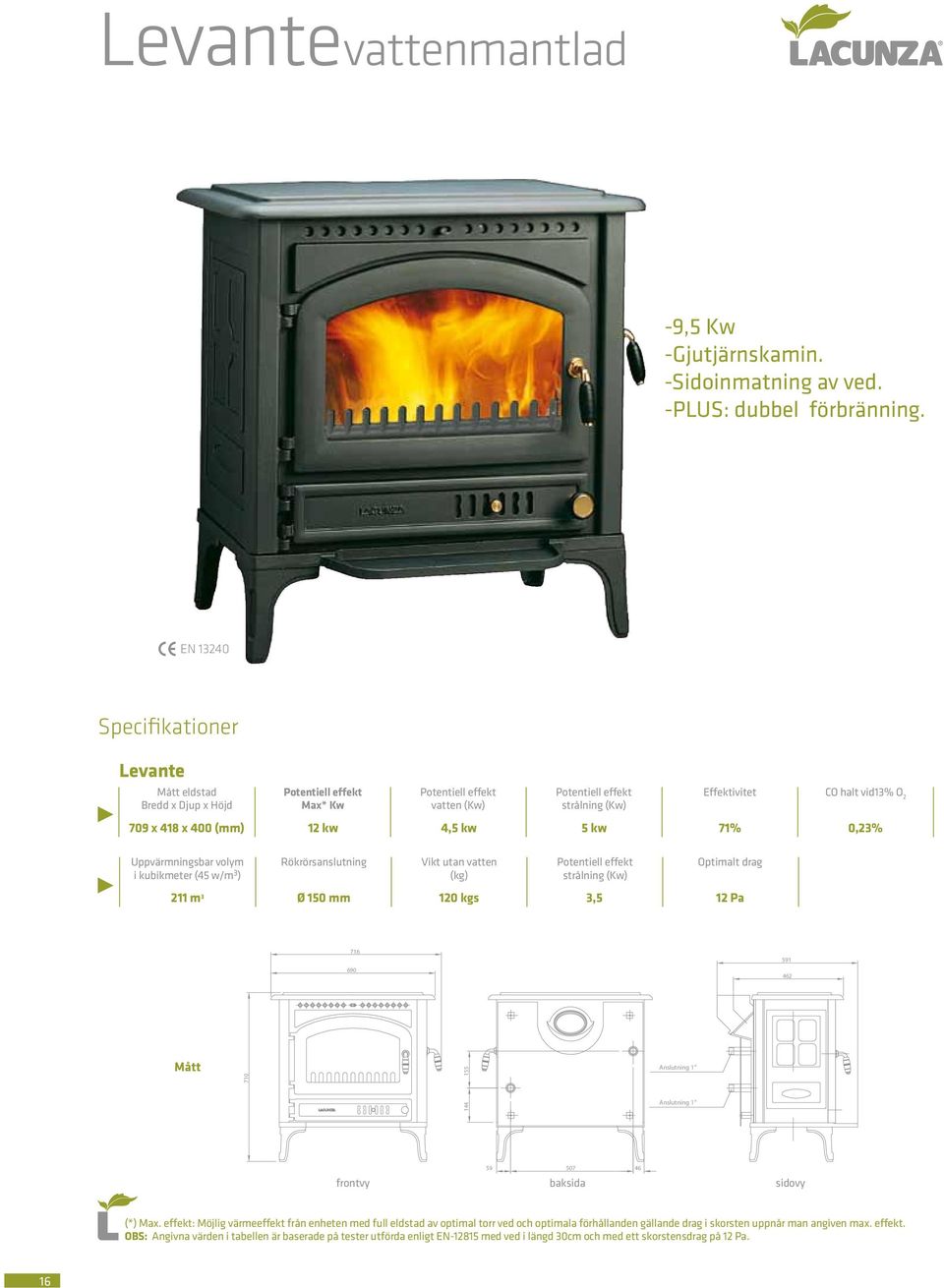

16 Levante vattenmantlad -9,5 Kw -Gjutjärnskamin. -Sidoinmatning av ved. -PLUS: dubbel förbränning. EN Specifikationer Levante Mått eldstad Bredd x Djup x Höjd Max* Kw vatten (Kw) strålning (Kw) Effektivitet CO halt vid13% O x 418 x 400 (mm) 12 kw 4,5 kw 5 kw 71% 0,23% Uppvärmningsbar volym i kubikmeter (45 w/m 3 ) Rökrörsanslutning Vikt utan vatten (kg) strålning (Kw) Optimalt drag 211 m 3 Ø 150 mm 120 kgs 3,5 12 Pa Mått Casquillo Anslutning macho 1 1" 144 Casquillo Anslutning macho 1 1" frontvy baksida sidovy (*) Max. effekt: Möjlig värmeeffekt från enheten med full eldstad av optimal torr ved och optimala förhållanden gällande drag i skorsten uppnår man angiven max. effekt. OBS: Angivna värden i tabellen är baserade på tester utförda enligt EN med ved i längd 30cm och med ett skorstensdrag på 12 Pa. 16

17 Inca 100 vattenmantlad -32,5 Kw -Vattenmantel med stor uppvärmningsyta i pannstål. -Gångjärnslucka. -Kylslinga i koppar. -Anslutning av uteluft till förbränning Uppvärmningsyta på vattenmanteln 1m och stor lucka ger enkla inlägg av ved samt stor kapacitet. Effekt till vattnet hela 23,5 Kw och 9Kw till strålningsvärme. Panorama luckan ger en vacker vy av elden. och hålls ren av den dubbla förbränningstekniken. EN Specifikationer Inca 100 (gångjärnslucka) Mått eldstad Bredd x Djup x Höjd Max* Kw vatten (Kw) strålning (Kw) Effektivitet CO halt vid13% O x 418 x 400 (mm) 39 kw 23,5 kw 9 kw 76,7% 0,27% Uppvärmningsbar volym i kubikmeter (45 w/m 3 ) Rökrörsanslutning Vikt utan vatten (kg) Vattenvolym (liter) Optimalt drag 722 m 3 Ø 250 mm 330 kgs Pa / ,8 260,5 165, Mått /2 3/8 772, , ,5 170,5 frontvy toppvy 701,5 sidovy (*) Max. effekt: Möjlig värmeeffekt från enheten med full eldstad av optimal torr ved och optimala förhållanden gällande drag i skorsten uppnår man angiven max. effekt. OBS: Angivna värden i tabellen är baserade på tester utförda enligt EN med ved i längd 30cm och med ett skorstensdrag på 12 Pa. 17

18 Itaca 100 vattenmantlad EN ,5 Kw -Vattenmantel med stor uppvärmningsyta i pannstål. -Eldstadslucka med hissfunktion. -Kylslinga i koppar. -Anslutning av uteluft till förbränning. Itaca med dess stora uppvärmningsyta på hela 100cm ger bra effekt till vattenmanteln. I exklusivt utförande med hisslucka för enkelt handhavande. (*) Max. effekt: Möjlig värmeeffekt från enheten med full eldstad av optimal torr ved och optimala förhållanden gällande drag i skorsten uppnår man angiven max. effekt. OBS: Angivna värden i tabellen är baserade på tester utförda enligt EN med ved i längd 30cm och med ett skorstensdrag på 12 Pa. 18

19 Specifikationer Itaca 100 (hisslucka) Mått eldstad Bredd x Djup x Höjd Max* Kw vatten (Kw) strålning (Kw) Effektivitet CO halt vid13% O x 418 x 400 (mm) 39 kw 23,5 kw 9 kw 76,7% 0,27% Uppvärmningsbar volym i kubikmeter (45 w/m 3 ) Rökrörsanslutning Vikt utan vatten (kg) Vattenvolym (liter) Optimalt drag 722 m 3 Ø 250 mm 340 kgs Pa Mått Casquillo hembra 1" Anslutning 1 frontvy Ø 252 int Casquillo hembra 1" Anslutning 1 sidovy toppvy 19

20

21 Vattenmantlad hållbar

22 Ibiza Pellet vattenmantlad ultimat teknik och tradition PELLET KAMIN Ibiza bordeaux IBIZA är en pelletkamin i modern och funktionell design. Lackerad med epoxyfärg som finns i fyra kulörer; bordeaux, grå, svart och vit. Med dess rundade sidor och perforerade spår ger den även konvektion av värmen till rummet. Den vattenmantlade modellen är försedd med en programmerbar enhet som kan styra vattentemperaturen till uppvärmningen i lägen (Ekonomi, Normal och Komfort). Inställningar även för vecko/dag styrning är tillgänglig. Värmeeffekten justeras automatiskt av styrenheten till den valda temperaturen och omgivningsförhållanden. Optimerad pelletförbrukning för att uppnå önskad komfort på kortast möjliga tid. Delar som är i direkt kontakt med elden är i gjutjärn (dörr, brännkopp och bakstycke) vilket ger en lång livslängd på produkten. Genom den stora glasluckan får du en vacker vy av elden som värme ditt hus. Ibiza finns i tre effekt intervaller 12KW, 15Kw och 20Kw. 22

23 Ibiza grå Ibiza svart Ibiza vit REGLERSYSTEM AV FÖRBRÄNNING KCC Detta system stabiliserar trycket i förbränningskammaren, optimerar driften av kaminen och dess prestanda. Anpassar sig automatiskt till inställda villkor och tidpunkter. Således arbetar kaminen alltid med optimal förbränning med hög verkningsgrad och låga utsläpp. Detta ger en bekväm samt säker drift där man bara behöver ställa in tid och temperatur. Naturligtvis behöver man utföra planerad rengörning och underhåll enligt bruksanvisningen. Lacunza rekommenderar att man alltid använder bränsle av bästa kvalitet vilket minskar förbrukning och prestandan hålls på en hög nivå. Användning av dålig pellet minskar produktens livslängd och kan orsaka problem i driften. Specifikationer Ibiza Vattenmantlad (Hidro) Nominell effekt vatten Nominell effekt strålning CO halt Effektivitet Spänning Frekvens Bränsle Genomsnittlig förbrukning Skorstensdrag Kapacitet pellet förråd Drifttid utan påfyllning (ca.) Effektförbrukning Rökrörsanslutning Anslutning av uteluft Netto vikt 9,5 Kw 2,5 Kw 0,01% 90% 1,73 kg/h 25 kg 12 hrs 150 W 12 Kw 3 Kw 0,01% 90% 230 V 50 Hz pellet 2,25 kg/h 11 Pa 25 kg 11 hrs 150 W Diam. 80 mm 40x40 mm 102 kg 16 Kw 4 Kw 0,01% 89,5% 2,95 kg/h 25 kg 8 hrs 150 W (*) Max. effekt: Möjlig värmeeffekt från enheten med full eldstad av optimal torr ved och optimala förhållanden gällande drag i skorsten uppnår man angiven max. effekt. OBS: Angivna värden i tabellen är baserade på tester utförda enligt EN med ved i längd 30cm och med ett skorstensdrag på 12 Pa. 23

24 Vattenmantlad naturlig

25

26
