1 Ansluts mot värmesystemet Det är vattnet i våra kaminer som gör dem smartare Fristående- och inbyggnadskaminer

2 Var energismart och välj en vattenmantlad braskamin Vill du satsa på en säker och effektiv energikälla till värmesystemet i ditt hus ska du välja en vattenmantlad braskamin. Med en vattenmantlad braskamin får du inte enbart den så eftertraktade mysfaktorn och tillskottsvärmen. Det genialiska är att du kan värma upp hela huset och tappvarmvatten för bad och dusch, medan du sitter och myser framför brasan. Den vattenmantlade braskaminen kan anslutas på två olika sätt till husets värmesystem. För det mest energismarta ansluts det via en ackumulatortank som lagrar energin för både husets uppvärmning och tappvarmvatten. Vill man inte investera i en tank kan man ansluta kaminen direkt mot husets vattenburna värmesystem. Väljer du att ansluta mot ackumulatortank finns det möjlighet att komplettera med flera olika energismarta energikällor, som exempelvis värmepump och solfångare (se illustration på motstående sida). Det ger dig större möjligheter att påverka dina energikostnader för uppvärmning av ditt hus. 2

3 Energismart värmelagring i ackumulatortank Solfångare Flera olika energikällor anslutna till det vattenburna värmesystemet via en Nordic Hybrid 500. Radiatorer Tappvarmvatten till bad/dusch Golvvärmeslingor Hetgas slinga Het gas från värmepump ger höga topptemperaturer i Nordic hybrid 500 YTTERVÄGG Vattenmantlad bras- pelletskamin VV-slinga Elpatron Solslinga Mark alt bergvärmepump Luft/vatten värmepump Nordic Hybrid Vår egenutvecklade ackumulatortank Nordic Hybrid 500 fungerar som hjärtat i systemet. Där lagras all energi. Värmesystemet kan enkelt kompletteras med andra energikällor som till exempel värmepump, (luft/vatten- eller mark/bergvärme) vattenmantlad kamin eller solfångare. Vi erbjuder kompletta paketlösningar för att nyttja energin både effektivare och mer ekonomiskt. 3

4 Caron Aqua Täljsten Fristående modell Caron Aqua Caron Aqua är en mycket populär vattenmantlad braskamin som håller hög kvalitet. Kaminen ger 7 kw mot vatten och 3,5 kw strålningsvärme i rummet där den installeras. Vår fristående braskamin Caron Aqua har en enkel och modern design som gör den lättplacerad. Den stora glasrutan ger en hög mysfaktor och kaminens dubbla glasrutor gör att yttre rutan inte blir lika varm. Luftcirkulationen ser till att rutan hålls ren. Caron Aqua är inte bara en energismart värmemöbel för ditt hus. Dess unika konstruktion ger en verkningsgrad på hela 90%. Extern till-luft kan anslutas direkt mot kaminen, vilket är en fördel i dagens täta hus. Det kraftiga värmeisolerade handtaget, ett djupt skålat roster och en stor asklåda är andra fördelar med Caron Aqua. Kaminen går att få i tre olika utföranden: täljsten, stål eller keramik. Alternativet keramik finns i flera olika varianter, till exempel Latte/ Macchiato (beige/brun, se bild höger) eller Ahorn (naturvit struktur, se vår hemsida). 4

5 Caron Aqua Stål Caron Aqua med keramiksidor och topp i färgkombinationen Latte/Macchiato Teknisk data (samtliga modeller) Effekt 10,5 kw Till vatten 7,0 kw Till luft 3,5 kw Vattenvolym 19 liter Extern till-luft / Dim JA/100 mm Verkningsgrad 89,6 % Trälängder 400 mm Höjd mm Bredd mm Djup mm Vikt kg Rek dim. skorsten* 150 mm Dim. skorsten ansl. 150 mm Anslutning skorsten Topp Avstånd brännbart sida/bak 150 mm * Beror på totalhöjd skorsten, rådgör med lokal installatör. Caron Aquas baksida, med respektive utan bakstycke. Säkerhetsventil, överhettningsventil, automatluftare, dykrör för givare samt stos för montering av extern till-luft är monterade på kaminen vid leverans. Kaminerna är miljögodkända enligt Swedcert certifikat Mer information om Caron Aqua hittar du på 5

6 Fristående modell Nexus Aqua En vattenmantlad braskamin med modern design och mycket hög kvalitet. Ett energismart val som komplement till värmesystemet. Förutom den höga mysfaktorn, värmer man hela huset och tappvarmvattet när man eldar. Fristående braskamin med runda, vackra former och snygg design. En energismart värmemöbel. Önskad effekt mot rummet och systemet ställs in med hjälp av en enkel styrning. För mycket beläggningar på vattendelen gör överföringen sämre. Kaminen rengörs med några enkla vridningar, av integrerade stålborstar för att effekten mot vattnet ska bibehållas. Nexus Aqua är förberedd för direkt anslutning av extern till-luft. Alla anslutningar kan döljas, antingen genom att komma upp med samtliga rör och till-luft under kaminen, alternativt rakt bakåt under plåt. (Täckplåt är tillval). 6 Enkel rengöring med integrerade stålborstar Schamottstenar i brännkammare Dolda anslutningar under plåt (tillval) Teknisk data Nexus Aqua Effekt 11,0 kw Till vatten 7,0 kw Till luft 4,0 kw Vattenvolym 19 liter Extern till-luft / Dim JA/100 mm Verkningsgrad 82% Trälängder 330 mm Höjd 1620 mm Bredd/djup 570 mm Vikt 260 kg Brännkammarens bredd 330 mm Rek dim. skorsten* 150 mm Dim. skorsten ansl. 150 mm Anslutning skorsten Topp Avstånd brännbart sida/bak 150 mm * Beror på totalhöjd skorsten, rådgör med lokal installatör.

7 Fristående modell Belaqua Prisvärd vattenmantlad kamin med täljstens- eller stålsidor. Kaminen har ett stilrent utseende och passar bra där man önskar ett tillskott både i rummet och mot värmesystemet. En vattenmantlad braskamin blir en del av ditt vattenburna uppvärminingssystem samtidigt som du myser framför elden. Belaqua är en kvalitetskamin med hög teknisk konstruktion och bra förbränning. Belaqua finns med täljsten och stålsidor. Den kan kopplas direkt mot systemet eller mot tank. Kopplar man mot tank kan man erhålla tappvarmvatten och lagra energi. Har man ett stort hus som direkt kräver 5 kw är det lika bra att koppla direkt mot systemet. I båda fallen erbuder vi bra systemlösningar. Teknisk data Belaqua Effekt 10,0 kw Till vatten 5,0 kw Till luft 5,0 kw Extern till-luft Nej Verkningsgrad 82% Trälängder 330 mm Höjd 1090 mm Bredd 570 mm Djup 410 mm Vikt 115 kg Rek dim. skorsten* 150 mm Dim. skorsten ansl. 150 mm Anslutning skorsten Topp Avstånd brännbart sida/bak 200 mm Övrigt: Kaminen är utrustad med clean technology * Beror på totalhöjd skorsten, rådgör med lokal installatör. 7

8 Vattenmantlade inbyggnadskaminer Vår inbyggnadsmodell, Nordic Kamina, är en vattenmantlad braskamin med varierande effekter och i flera utföranden. Här ges möjlighet att designa din egen eldstad för just ditt hus. Nordic Kamina håller en mycket hög kvalitet och har en rejäl stål- och gjutjärnskonstruktion. Den finns i sex utföranden för front och med fyra effektstorlekar (se motstående sida). Med Nordic Kamina kan du elda länge utan att det blir för varmt i rummet då största delen av värme-effekten går mot det vattenburna värmesystemet där energin lagras i en ackumulatortank. Exempel på tillval för Nordic Kamina inbyggnadsmodeller är extern till-luft, självrengörande glas, dubbelglas och isolerpaket. 8

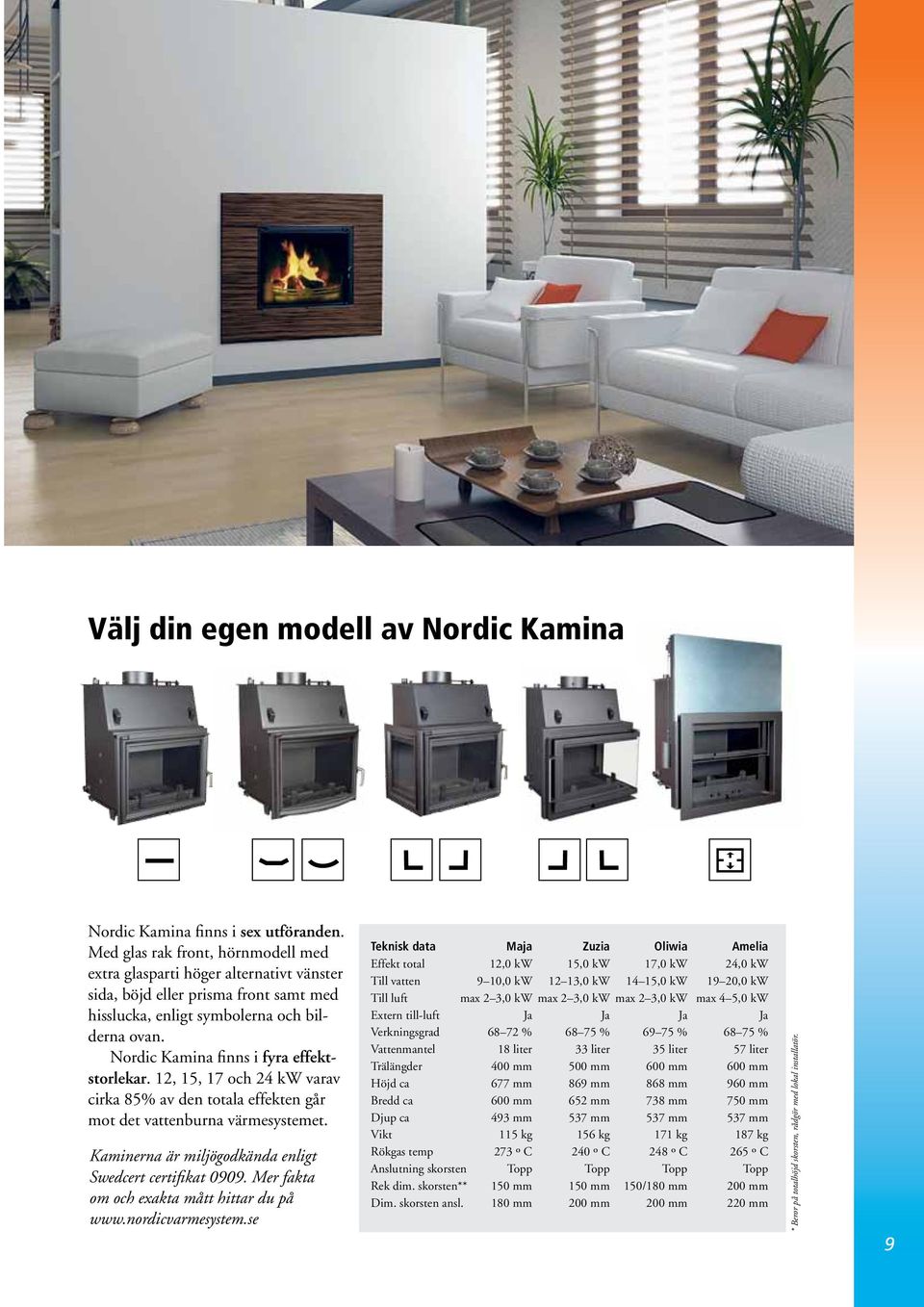

9 Välj din egen modell av Nordic Kamina Nordic Kamina finns i sex utföranden. Med glas rak front, hörnmodell med extra glasparti höger alternativt vänster sida, böjd eller prisma front samt med hisslucka, enligt symbolerna och bilderna ovan. Nordic Kamina finns i fyra effektstorlekar. 12, 15, 17 och 24 kw varav cirka 85% av den totala effekten går mot det vattenburna värmesystemet. Kaminerna är miljögodkända enligt Swedcert certifikat Mer fakta om och exakta mått hittar du på Teknisk data Maja Zuzia Oliwia Amelia Effekt total 12,0 kw 15,0 kw 17,0 kw 24,0 kw Till vatten 9 10,0 kw 12 13,0 kw 14 15,0 kw 19 20,0 kw Till luft max 2 3,0 kw max 2 3,0 kw max 2 3,0 kw max 4 5,0 kw Extern till-luft Ja Ja Ja Ja Verkningsgrad % % % % Vattenmantel 18 liter 33 liter 35 liter 57 liter Trälängder 400 mm 500 mm 600 mm 600 mm Höjd ca 677 mm 869 mm 868 mm 960 mm Bredd ca 600 mm 652 mm 738 mm 750 mm Djup ca 493 mm 537 mm 537 mm 537 mm Vikt 115 kg 156 kg 171 kg 187 kg Rökgas temp 273 º C 240 º C 248 º C 265 º C Anslutning skorsten Topp Topp Topp Topp Rek dim. skorsten** 150 mm 150 mm 150/180 mm 200 mm Dim. skorsten ansl. 180 mm 200 mm 200 mm 220 mm * Beror på totalhöjd skorsten, rådgör med lokal installatör. 9

10 Mila Aqua En vattenmantlad inbyggnadskamin med kvalitetskänsla och som sticker ut. En kamin utöver det vanliga. Kaminen har en mycket snygg design med en total bredd på 110 cm där glasets yta är cirka 85 cm. Den placeras med fördel i större rum. I kaminen ryms vedlängder på nära 75 cm och kaminen ger en effekt mot vatten på hela 20 kw samt 4 kw mot rummet. Extern till-luft direkt mot kaminen, vermuculitskivor i brännkammare samt inbyggd kylslinga är alltid standard. 10

11 Mila standard, med hisslucka och tunnelmodell med hisslucka på bägge sidor. Fem goda argument för vattenmantlade kaminer Energismart Värmer hela huset och tappvarmvatten Möjlighet att påverka elkostnaderna Kan elda längre utan att det blir för varmt i rummet Bättre värmebalans i huset Teknisk data Mila Aqua Effekt total 24,0 kw Till vatten 20,0 kw Till luft max 4,0 kw Extern till-luft/dim Ja / 150 mm Verkningsgrad 75% Vattenmantel 40 liter Trälängder 750 mm Höjd 954 mm Bredd 1034 mm Djup 565 mm Vikt 156 kg Rökgas temp 247 º C Anslutning skorsten Topp Rek dim. skorsten* 200 mm Dim. skorsten ansl. 200 mm * Beror på totalhöjd skorsten, rådgör med lokal installatör. 11 9

12 EKO Aqua, Maja EKO Aqua Nordic Kamina motsvarar marknadens framtida hårda miljökrav. Eko Aqua finns i modellerna Maja, Zuzia, Oliwia och Amelia med rak ruta. Brännkammaren har eldfast tegel av vermuculit i både i sidor och topp. Dubbel förbränning och unik konstruktion ger låga miljöutsläpp och verkningsgrader på mellan 84 87% beroende på modell. ill thög verkningsgrad upp 12 Teknisk data EKO Maja Zuzia Oliwia Amelia Effekt total 12,0 kw 14,0 kw 16,0 kw 18,0 kw Till vatten 8,0 kw 10,6 kw 10,8 kw 12,5 kw Till luft max 4,0 kw max 3,4 kw max 5,2 kw max 5,5 kw Extern till-luft Ja Ja Ja Ja Verkningsgrad 87 % 86 % 84 % 87 % CO (vid 13% O 2 ) 0,09% 0,08% 0,10% 0,07 Vattenmantel 45 liter 80 liter 85 liter 100 liter Trälängder 330 mm 500 mm 600 mm 600 mm Höjd ca 1022 mm 1156 mm 1156 mm 1248 mm Bredd ca 600 mm 652 mm 738 mm 750 mm Djup ca 424 mm 504 mm 504 mm 502 mm Vikt 159 kg 249 kg 241 kg 253 kg Rökgas temp 198 º C 250 º C 204 º C 207 º C Anslutning skorsten Topp Topp Topp Topp Rek dim. skorsten* 150 mm 150 mm 150/180 mm 200 mm Dim. skorsten ansl. 180 mm 200 mm 200 mm 220 mm * Beror på totalhöjd skorsten, rådgör med lokal installatör.

13 Zuzia tunnelmodell med standard rak lucka Tunnelmodeller När du väljer en inbyggnadsmodell har du alla möjligheter att välja en för dig och ditt hus passande kaminlösning. I vårt sortiment finns många modeller med olika effekter att välja mellan och tror att någon kamin skall passa era behov. Omramningen skapas efter era speciella önskemål och murarens förmåga och kreativitet. Alla modeller med rak ruta går att få med dubbelglas. Teknisk data Zuzia Oliwia Teknisk data Tunnel Zuzia Oliwia Effekt total 19,0 kw 22,0 kw Till vatten 15,0 kw 18,0 kw Till luft max 4,0 kw max 4,0 kw Extern till-luft Ja Ja Verkningsgrad 68 % 69 % Vattenmantel 38 liter 57 liter Trälängder 500 mm 600 mm Höjd ca 742 mm 742 mm Bredd ca 652 mm 738 mm Djup ca 524 mm 530 mm Vikt 156 kg 176 kg Rökgas temp 312 º C 298 º C Anslutning skorsten Topp Topp Rek dim. skorsten* 150 mm 180/220 mm Dim. skorsten ansl. 180 mm 180 mm * Beror på totalhöjd skorsten, rådgör med lokal installatör. 13

14 Tillval vattenmantlade kaminer Installationspaket mot ackumulatortank Innehåller de produkter som vi tycker är nödvändiga vid koppling mot tank. Leveransinnehåll installationspaket Digital termostat TiEmme. (se sid 3) Visar temperatur på vattnet i kaminen och startar cikulationspumpen när vattnet når 55 grader. ESBE ladd grupp Rp 1 70 grader. Ser till att man laddar tanken med en jämn och hög temperatur på 70 grader samt att man ej får kallt vatten från botten i tanken till kaminen. Tillkommer för Nordic Kamina och Belaqua: Överhettningsventil. Om man kopplar kallvatten mot kaminen öppnar ventilen vid 95 grader och säkerställer kaminens funktion. Övriga tillval Caron Aqua Dörr-vedfack Nexus Täckplåt för dolda anslutningar Nordic Kamina Extern till-luft inkl manuell styrning. För att kunna ta in uteluften direkt mot kaminen inkl manuell styrning. Färdigt stativ som bygger 30 cm på höjd.. Färdigt isoleringspaket att sätta på kaminen. Dubbelglas (endast raka glasrutor). Ger brännkammaren en högre temperatur samt förhindrar att barn kan bränna sig på yttre glasrutan. Eldfast tegel (vermuculitskivor) Luftgaller. Viktigt för luftväxling när man bygger in kaminerna. Finns i många utföranden.) Övrigt Nödströmanläggning. Back up för att driva pump vid ev strömavbrott (batteri ingår ej). 14

15 Bli flexibel, intelligent och energismart! Smart värmesystem med låga energikostnader Genom att kombinera ditt värmesystem med olika värmekällor kan du få ner dina uppvärmningskostnader till ett minimum. En förutsättning för optimering av energismarta produkter, är att lagra dess energi i någon form av ackumulatortank. Nordic Hybrid är en intelligent systemtank som ger en flexibel systemlösning. En styrenhet med touchpanel hjälper dig att enkelt optimera driften av alla anslutna värmekällor. Nordic Hybrid levereras färdigmonterad med bland annat varmvattenslinga, solslinga, hetgasslinga, två elpatroner, bivalent shuntpaket och integrerad styrning. Till Nordic Hybrid är det mycket enkelt att komplettera med värmepump (luft/vatten- bergvärme), solfångare och vattenmantlad kamin. Produkter i vårt sortiment: Nordic Hybrid Systemtankar Solfångare plana och vakuum Värmepumpar Vattenmantlade kaminer Kontakta oss för en komplett systemlösning!

16 Nordic Värmesystem, Kyrkogatan 5A, Luleå, telefon
