240 kg trygghet. Förbränningstekniken. 10års garanti*

Transkript

1 240 kg trygghet. 10års garanti* Oden finns i tre varianter. I grundutförandet står kaminen på fyra ben, men du kan också få Oden med konvektionssidor eller med hölje av täljsten. Väljer du täljsten finns ljusgrå och mattsvart som två olika färger att välja mellan. Oden har anslutningsmöjligheter uppåt eller bakåt. Kaminen kan placeras direkt på träbjälklag men glöm inte att skydda golvet. Vårt svarta golvskydd eller glasskiva är smarta alternativ. Vill du fullfölja täljstensstilen kan du köpa till plattor i täljsten att placera på väggen bakom. STRÅLNINGSKAMIN Effekt (kw) 3 8 Uppvärmningsyta (ca. m2) Verkningsgrad (ca. %) 80 Vikt (kg) 95 Storlek (HxBxD mm) 855x485x400 Eldstadsmått (HxBxD mm) 300x380x290 Vedlängd (mm) Avstånd till brännbart material (bakåt, sida mm)** 100, 500 Godkännandebevisnummer SC KONVEKTIONSKAMIN Effekt (kw) 3 8 Uppvärmningsyta (ca. m2) Verkningsgrad (ca. %) 80 Vikt (kg) 110 Storlek (HxBxD mm) 835x500x400 Eldstadsmått (HxBxD mm) 300x380x290 Vedlängd (mm) Avstånd till brännbart material (bakåt, sida mm)** 100, 300 Godkännandebevisnummer SC Ljusgrå täljsten TÄLJSTENSKAMIN Effekt (kw) 3 8 Uppvärmningsyta (ca. m2) Verkningsgrad (ca. %) 80 Vikt (kg) 240 (95 kg gjutjärn, 145 kg täljsten) Storlek (HxBxD mm) 915x615x420 Eldstadsmått (HxBxD mm) 300x380x290 Vedlängd (mm) Avstånd till brännbart material (bakåt, sida mm)** 100, 300 Avsvalningstid (timmar) 6 8 Godkännandebevisnummer SC Svart täljsten * Gäller ej glas och utbytbara eldstadsdetaljer. ** För hörnplacering, se installationsmanual på Förbränningstekniken. 4 3 När du eldar i Oden når du höga förbränningstemperaturer vilket ger en renare förbränning och sotfritt glas. Tekniken håller dessutom rökgastemperaturerna låga. Det innebär en hög verkningsgrad, mer värme till rummet och mindre vedåtgång. 1) Eldstaden tar förbränningsluften från rummet eller via påkopplad uteluft. Luften kommer in underifrån och justeras med reglaget på kaminens framsida. 2) Luften färdas sedan uppåt längs med bakstycket och blir då förvärmd. En del av luften kommer in till eldstaden via hålen i vermeculite-plattorna och resten går via rören under kaminens topp fram till airboxen. 3) Airboxen fördelar luften som sedan vandrar utmed glaset ner till elden. 4) Rökgaserna passerar sedan två rökhyllor på sin väg ut genom kaminen

2

3 Husets hjärta

4

5 Sprängskisser Oden Här visar vi de viktigaste måtten som krävs för korrekt installation och optimal funktion. Alla mått anges i millimeter. Se vår hemsida för komplett specifikation och monteringsanvisningar. Strålningskamin Konvektionskamin Täljstenskamin *Uteluftens anslutning. Anslutningsstos till uteluft Ø 50 mm.

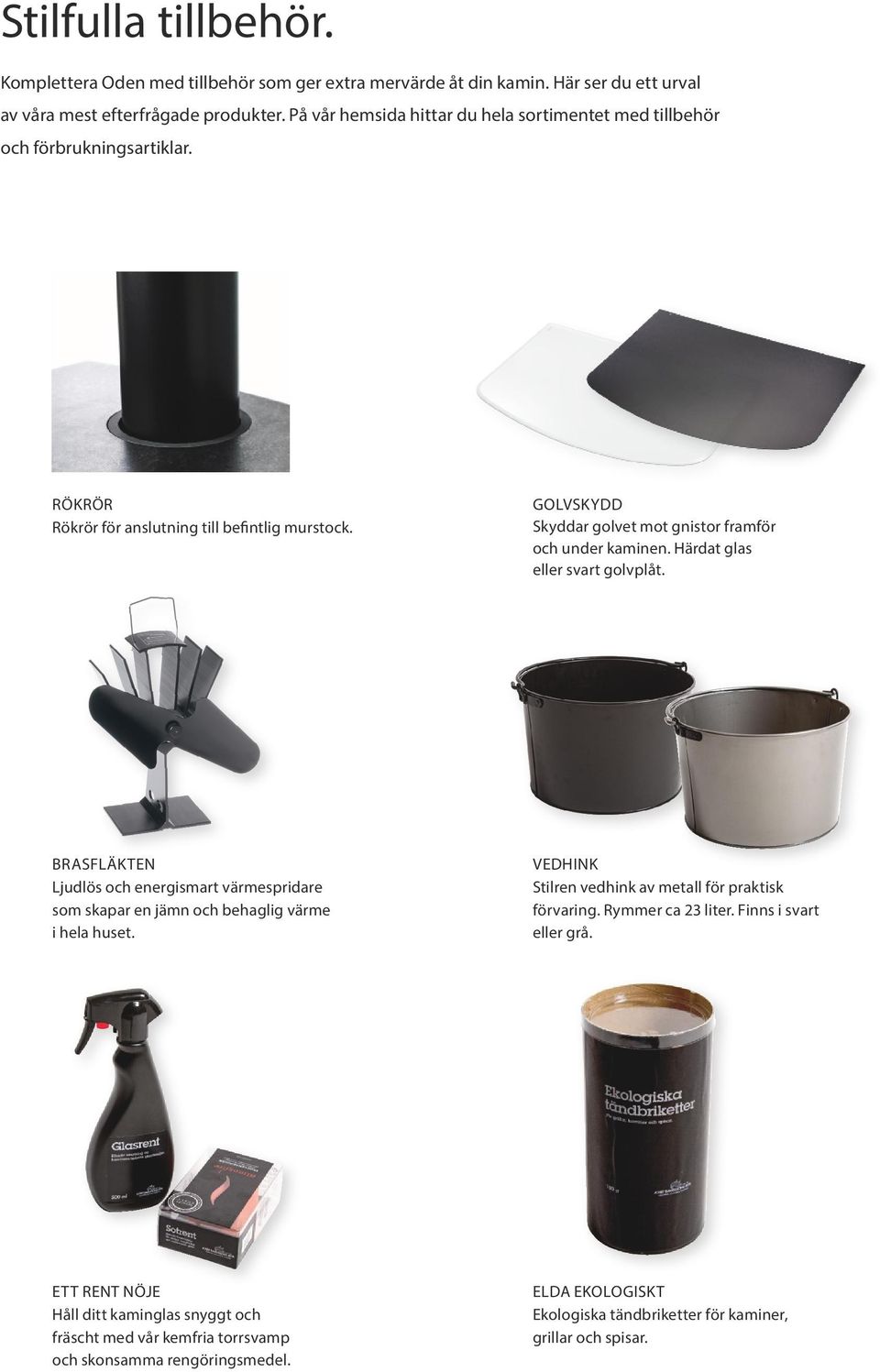

6 Stilfulla tillbehör. Komplettera Oden med tillbehör som ger extra mervärde åt din kamin. Här ser du ett urval av våra mest efterfrågade produkter. På vår hemsida hittar du hela sortimentet med tillbehör och förbrukningsartiklar. RÖKRÖR Rökrör för anslutning till befintlig murstock. GOLVSKYDD Skyddar golvet mot gnistor framför och under kaminen. Härdat glas eller svart golvplåt. Bild på?????? BRASFLÄKTEN Ljudlös och energismart värmespridare som skapar en jämn och behaglig värme i hela huset. VEDHINK Stilren vedhink av metall för praktisk förvaring. Rymmer ca 23 liter. Finns i svart eller grå. ETT RENT NÖJE Håll ditt kaminglas snyggt och fräscht med vår kemfria torrsvamp och skonsamma rengöringsmedel. ELDA EKOLOGISKT Ekologiska tändbriketter för kaminer, grillar och spisar.

7 Mytologiskt mys. Sedan urminnes tider har elden varit den självklara platsen att samlas kring. För historieberättande, umgänge och att skydda oss mot kyla. Idag, miljoner år senare, har mycket förändrats i våra liv. Men fortfarande har elden en speciell plats i våra hjärtan. Oden är vår senaste modell av gjutjärnskaminer. En vedeldad gjutjärnskamin höjer både värdet och livskvaliteten i hemmet. Värmen från brasan sprider ett behagligt lugn och håller höstrusk och vinterkyla ute. Byggd av 100 kilo gjutjärn lagrar Oden värmen bättre än moderna kaminer av plåt, och påminner samtidigt om dåtidens traditionella charm. En robust kamin i användarvänlig och tidlös design som du kan elda i under många år. Oden går att få i tre utföranden och känns lika naturlig i alla typer av hem. Vänliga hälsningar Josef Davidssons Eftr. Markus Mikael 3

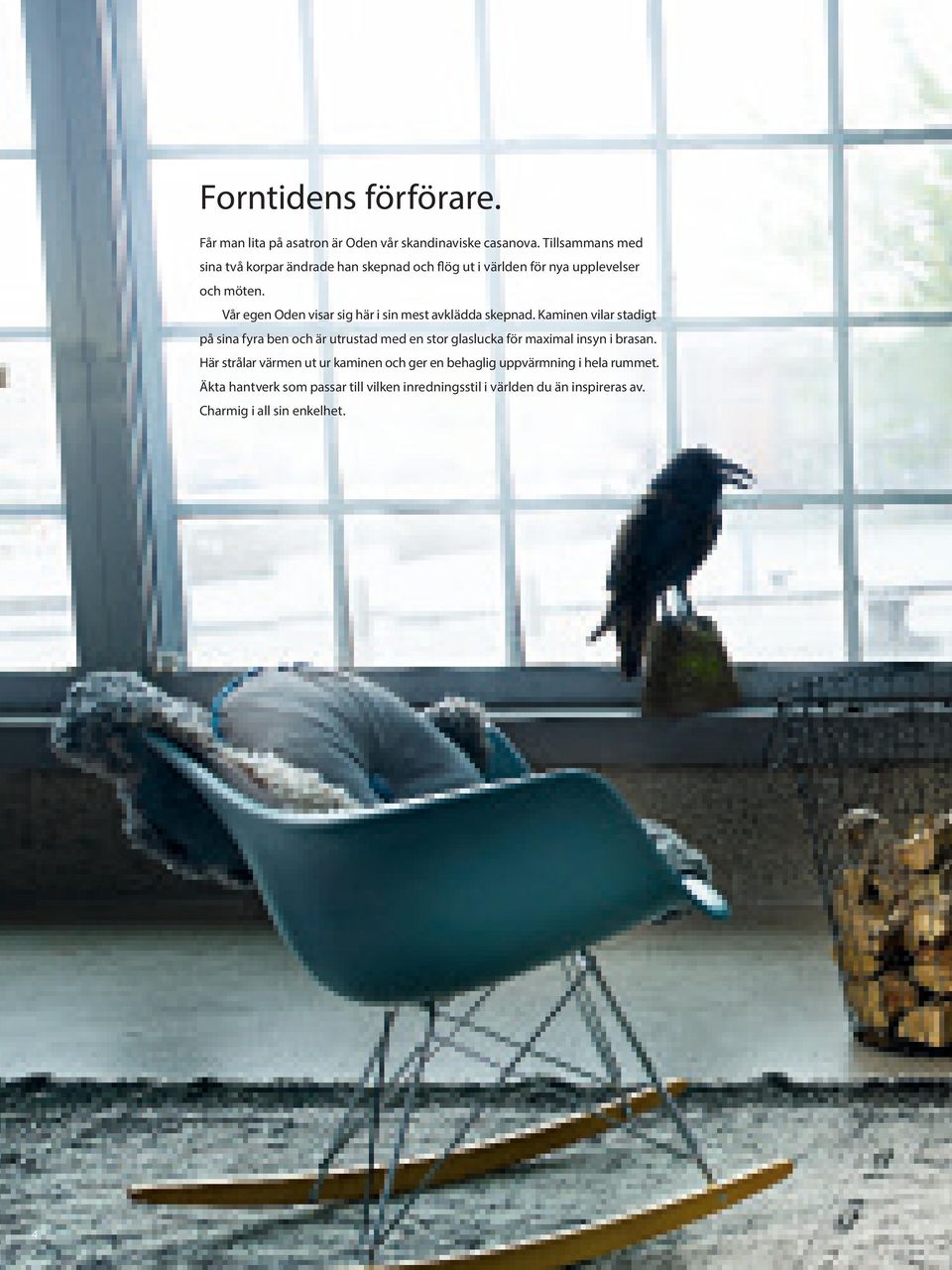

8 Forntidens förförare. Får man lita på asatron är Oden vår skandinaviske casanova. Tillsammans med sina två korpar ändrade han skepnad och flög ut i världen för nya upplevelser och möten. Vår egen Oden visar sig här i sin mest avklädda skepnad. Kaminen vilar stadigt på sina fyra ben och är utrustad med en stor glaslucka för maximal insyn i brasan. Här strålar värmen ut ur kaminen och ger en behaglig uppvärmning i hela rummet. Äkta hantverk som passar till vilken inredningsstil i världen du än inspireras av. Charmig i all sin enkelhet. 4

9 5

10 6

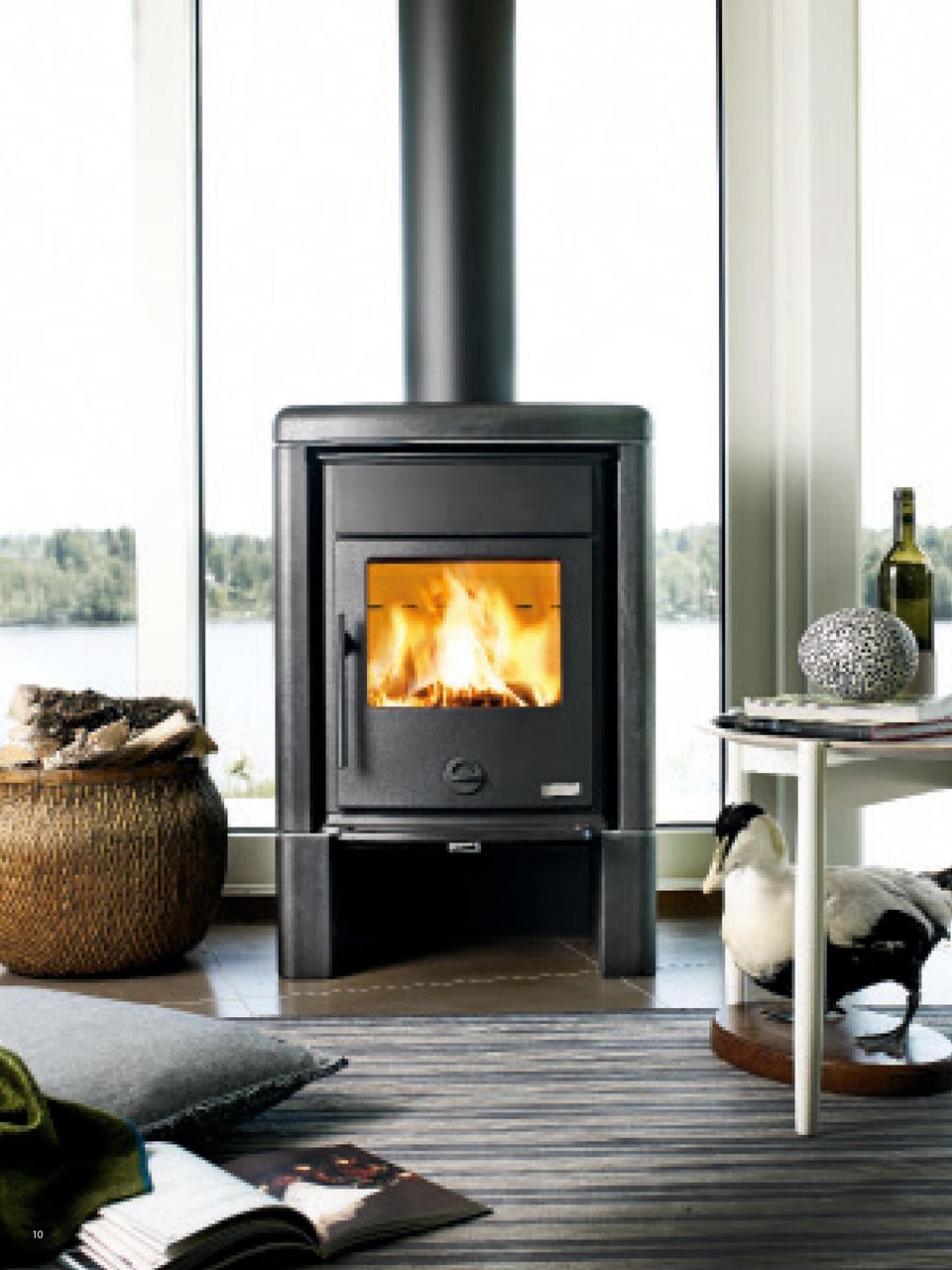

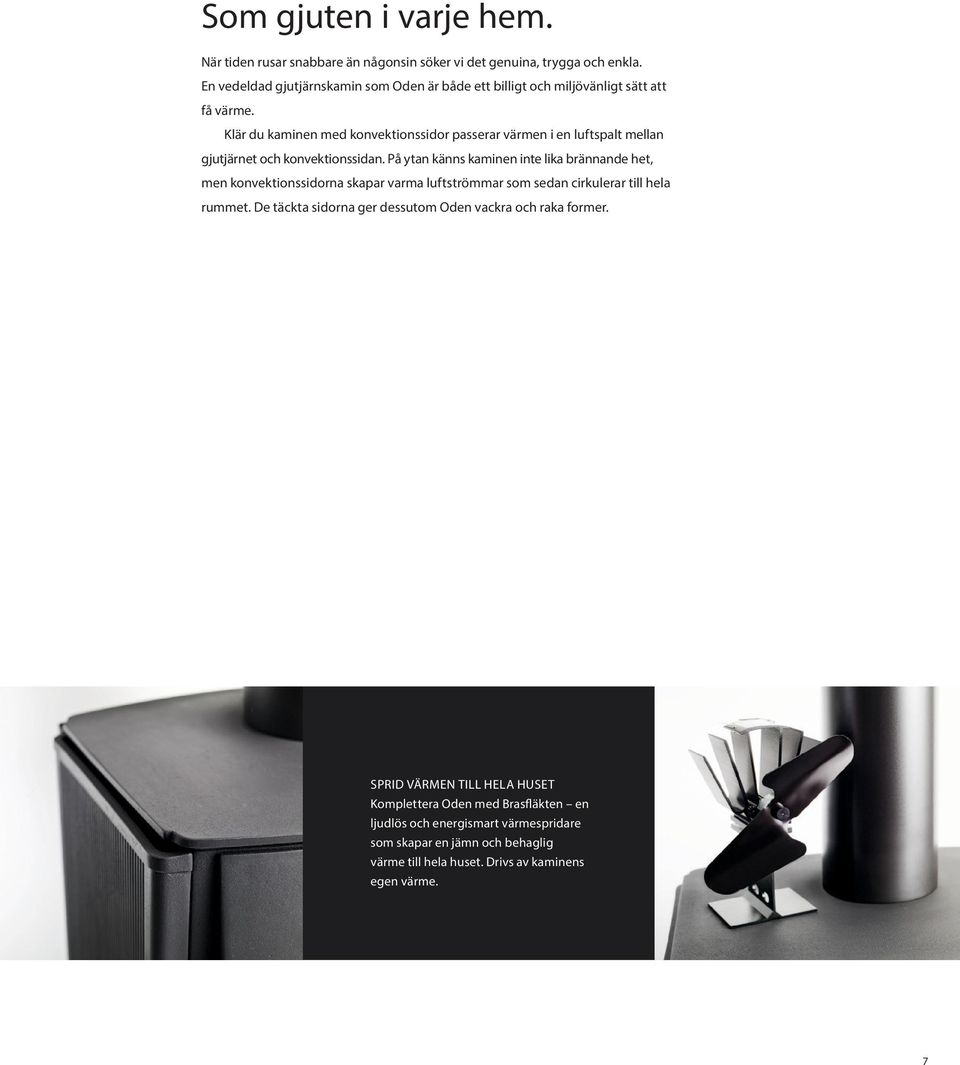

11 Som gjuten i varje hem. När tiden rusar snabbare än någonsin söker vi det genuina, trygga och enkla. En vedeldad gjutjärnskamin som Oden är både ett billigt och miljövänligt sätt att få värme. Klär du kaminen med konvektionssidor passerar värmen i en luftspalt mellan gjutjärnet och konvektionssidan. På ytan känns kaminen inte lika brännande het, men konvektionssidorna skapar varma luftströmmar som sedan cirkulerar till hela rummet. De täckta sidorna ger dessutom Oden vackra och raka former. SPRID VÄRMEN TILL HELA HUSET Komplettera Oden med Brasfläkten en ljudlös och energismart värmespridare som skapar en jämn och behaglig värme till hela huset. Drivs av kaminens egen värme. 7

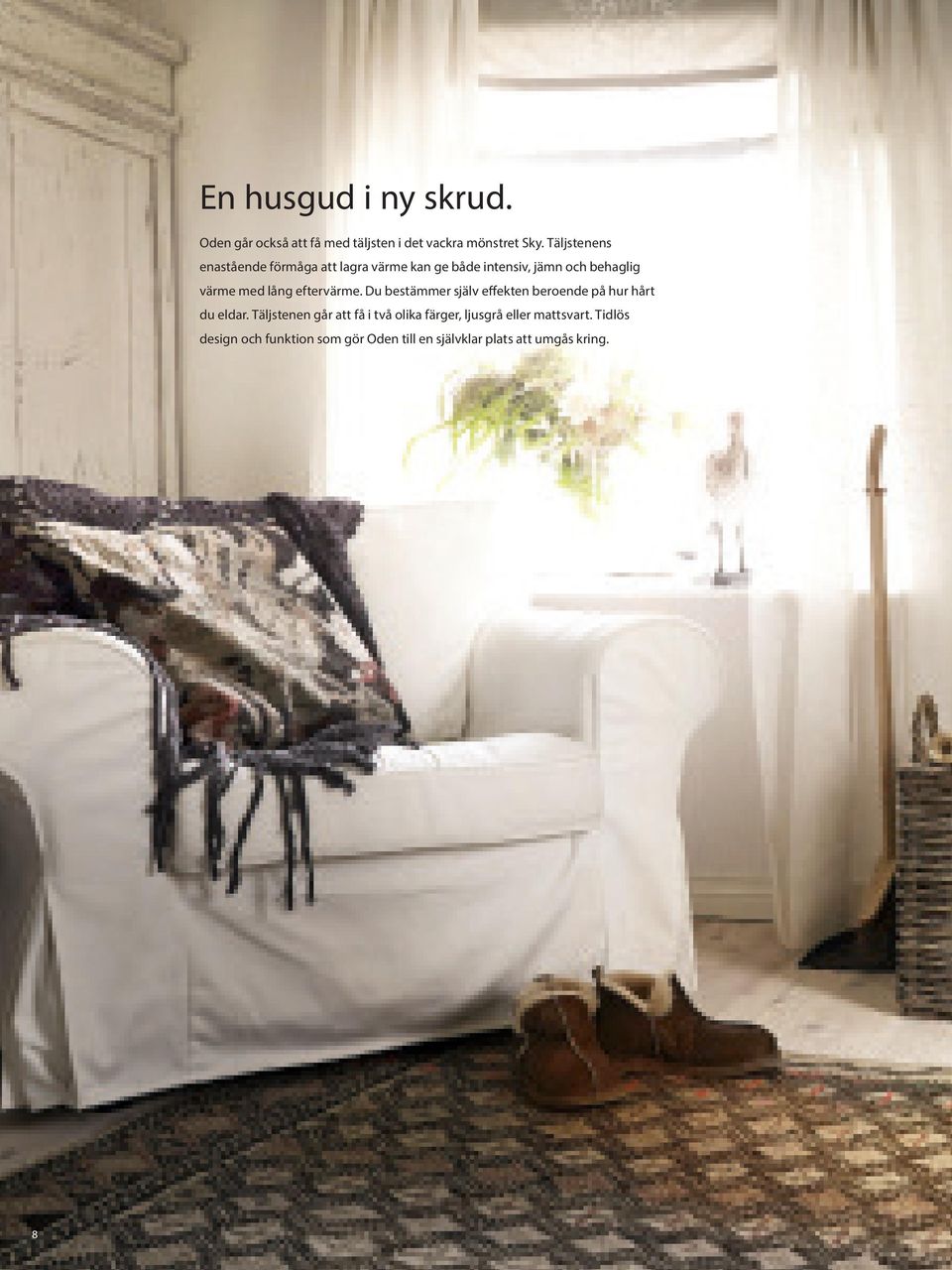

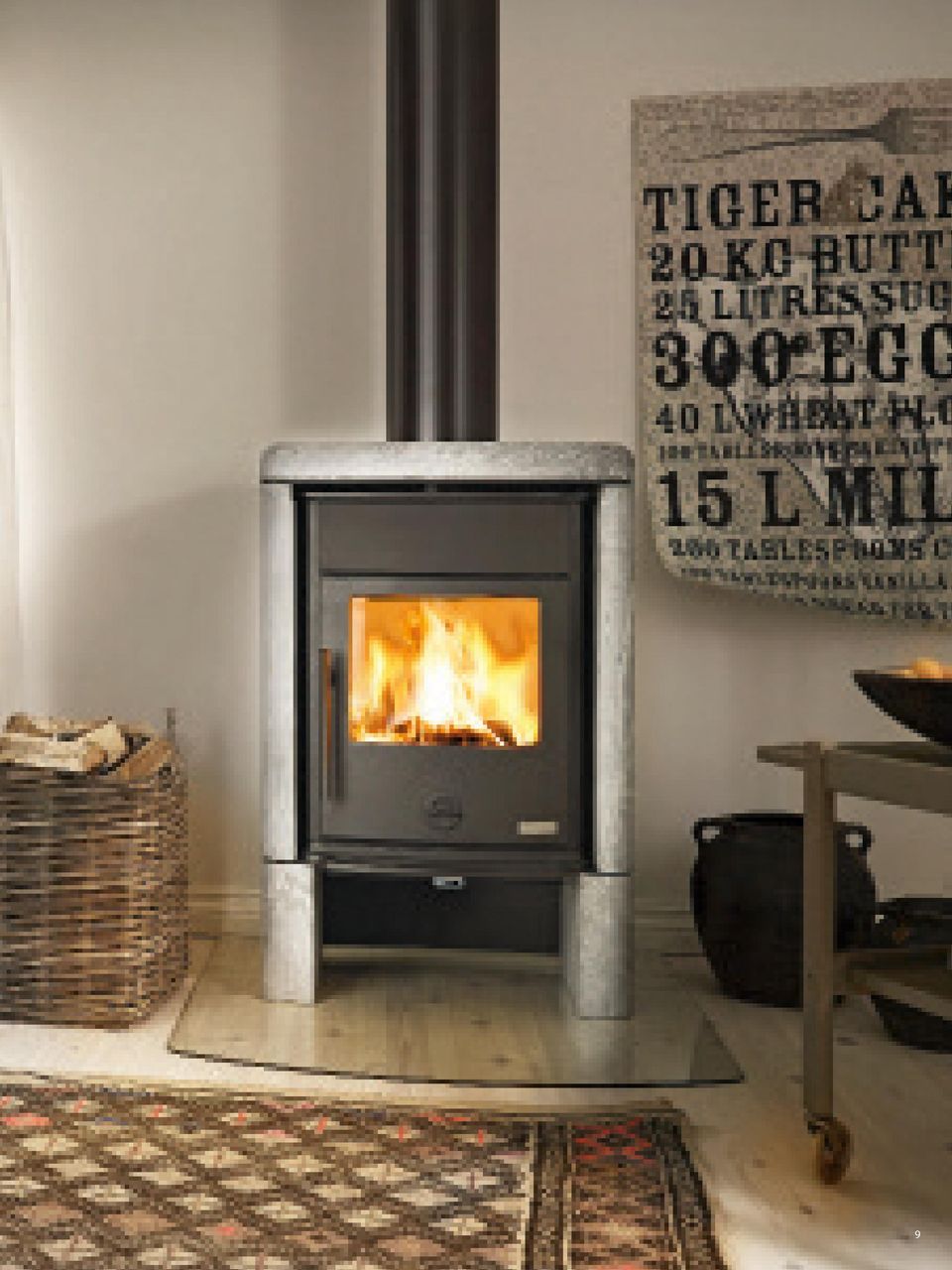

12 En husgud i ny skrud. Oden går också att få med täljsten i det vackra mönstret Sky. Täljstenens enastående förmåga att lagra värme kan ge både intensiv, jämn och behaglig värme med lång eftervärme. Du bestämmer själv effekten beroende på hur hårt du eldar. Täljstenen går att få i två olika färger, ljusgrå eller mattsvart. Tidlös design och funktion som gör Oden till en självklar plats att umgås kring. 8

13 9

14 10
