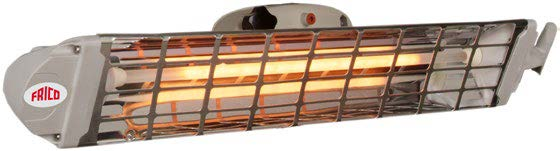

1 Halogeninfra ELIR För utomhusmiljöer där stor flexibilitet önskas 3 1 modell 1200 W Elvärme Användningsområden ELIR:s intensiva värmeavgivning gör den lämplig för alla utomhusmiljöer och för tuff industrimiljö. ELIR är lätt, stabil och flyttbar och passar bra för tillfällig uppvärmning på bl.a byggarbetsplatser eller vid kundevents. Den koncentrerade värmeavgivningen gör ELIR till ett bra komplement till avfuktare för torkning av områden med fuktskador. Hög kapslingsklass (IP65) gör det möjligt att använda värmaren i de allra flesta miljöer. Produktfakta Samtliga delar är korrosionsskyddade. Väggkonsol ingår. Stativ och kedja för takmontage finns som tillbehör. Hölje/reflektorer av högblank aluminium med maximal korrosionsbeständighet. Grå plintboxar av värme- och vädertålig plast. Färg: RAL 7035, NCS 1502-G. Komfort Värmestrålare ger intensiv, behaglig värme och förlänger sommarsäsongen. Eftersom värmestrålare inte har några rörliga delar är de ljudlösa och orsakar inga luftrörelser eller spridning av damm och andra partiklar. Drift och ekonomi Värmestrålare ger snabbt värme, är enkla och flexibla att installera och kräver minimalt underhåll. Eftersom det är den träffade ytan som värms upp och inte luften, är värmestrålare mycket energieffektiva. Detta gäller särskilt utomhus. En värmestrålare är också mycket mer energieffektiv, säkrare och renare än en värmare som värms upp med hjälp av gas. Design ELIR har en genomtänkt design i kompakt format. Enkel, robust och lätt (1 kg). ELIR har inget skyddsglas vilket medför 10 15% högre verkningsgrad jämfört med en glasförsedd värmare med samma kapslingsklass. Installationshöjd 2 3 m 2 m Vi förbehåller oss rätten till eventuella ändringar

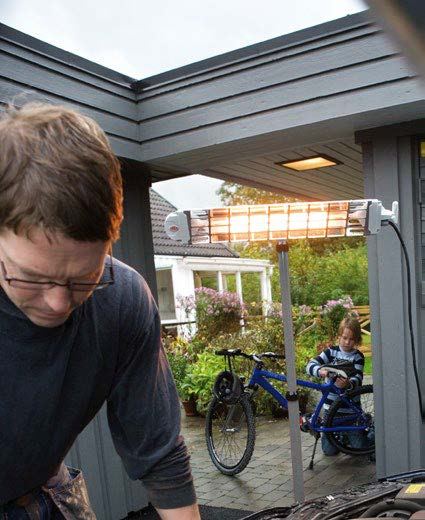

2 ELIR:s intensiva värmeavgivning gör den lämplig för utomhusbruk. ELIR är kompakt och lätt. Monterad på stativ är ELIR flyttbar och passar bra för tillfällig uppvärmning. Hög kapslingsklass (IP65) gör det möjligt att använda värmaren i de allra flesta miljöer. ELIR monteras horisontellt på stativ, på vägg eller hängs i kedjor.

3 Tekniska data Halogeninfra ELIR (IP65) Typ E-nr Värmeeffekt [W] Spänning [V] Ström [A] Max. lamptemperatur [ C] Mått LxHxB [mm] Vikt [kg] ELIR V~ 5, x112x83 1,0 Kapslingsklass: IP65. CE-märkt. Mått Minimiavstånd A B C600 C E D 1000 Min. avstånd [mm] Tak A 400 Vägg, produktens långsida B 600 Vägg, produktens kortsida C 600 Lättantändligt material D 1000 Golv E 1800

4 Placering, montering och installation Placering Värmarna ska placeras så att de innesluter det område som önskas uppvärmt, se fig. 1. Normal monteringshöjd är 2 3 meter över marken/golvet. En tumregel för infror är att W/m² höjer den upplevda temperaturen med cirka 10 C. Effektbehovet kan minskas om området, som ska värmas upp, är skyddat. Om området bara har tak, bör minst 800 W/m² installeras, medan 600 W/m² räcker om området har tre väggar. För slutna utrymmen måste effektbehovet beräknas. En person upplever bäst komfort om värmestrålningen kommer från minst två håll. Montering ELIR monteras horisontellt på stativ, på vägg eller hängs i kedjor. Värmaren kan vinklas för optimal komfort. Väggkonsol ingår. Stativ och kedja för takmontage finns som tillbehör. Fig. 1: För jämn uppvärmning bör infrorna värma från minst två håll. Elinstallation ELIR kan användas som flyttbar enhet eller installeras permanent. Levereras med sladd och stickpropp. Monteringsalternativ Standard: väggmontering (konsol medföljer). Montering på golvstativ. Upphängning i kedjor. Inställningsvinkel

5 CBT 1 2 1h Halogeninfra ELIR Regleringsalternativ Timerreglering Timer kan ställas in på önskad tid. Om strömstyrkan överstiger timerns begränsning eller om man vill styra större anläggningar finns möjlighet att styra via kontaktor. CBT, elektronisk timer För mer information och alternativ, se avsnitt Regleringar. Tillbehör ELIRC, kedja för takmontage ELIRSTP, stativ för flyttbar användning Golvstativ med fäste för ELIR. IREL12, extra lampa Halogenlampan på 1,2 kw är utbytbar. Lampans livslängd beror bland annat på omgivningstemperatur och placering. 4h 2h CBT ELIRC ELIRSTP Typ E-nr Beskrivning HxBxD [mm] CBT Elektronisk timer, IP44 155x87x43 ELIRC Kedja för takmontage L: 2500 ELIRSTP Stativ för flyttbar användning H: 2000 IREL Extralampa

6 Kopplingsschema Timerreglering
