Comfortinfra CIR INFRAVÄRMARE MED 5 ÅRS ROSTSKYDDSGARANTI

Transkript

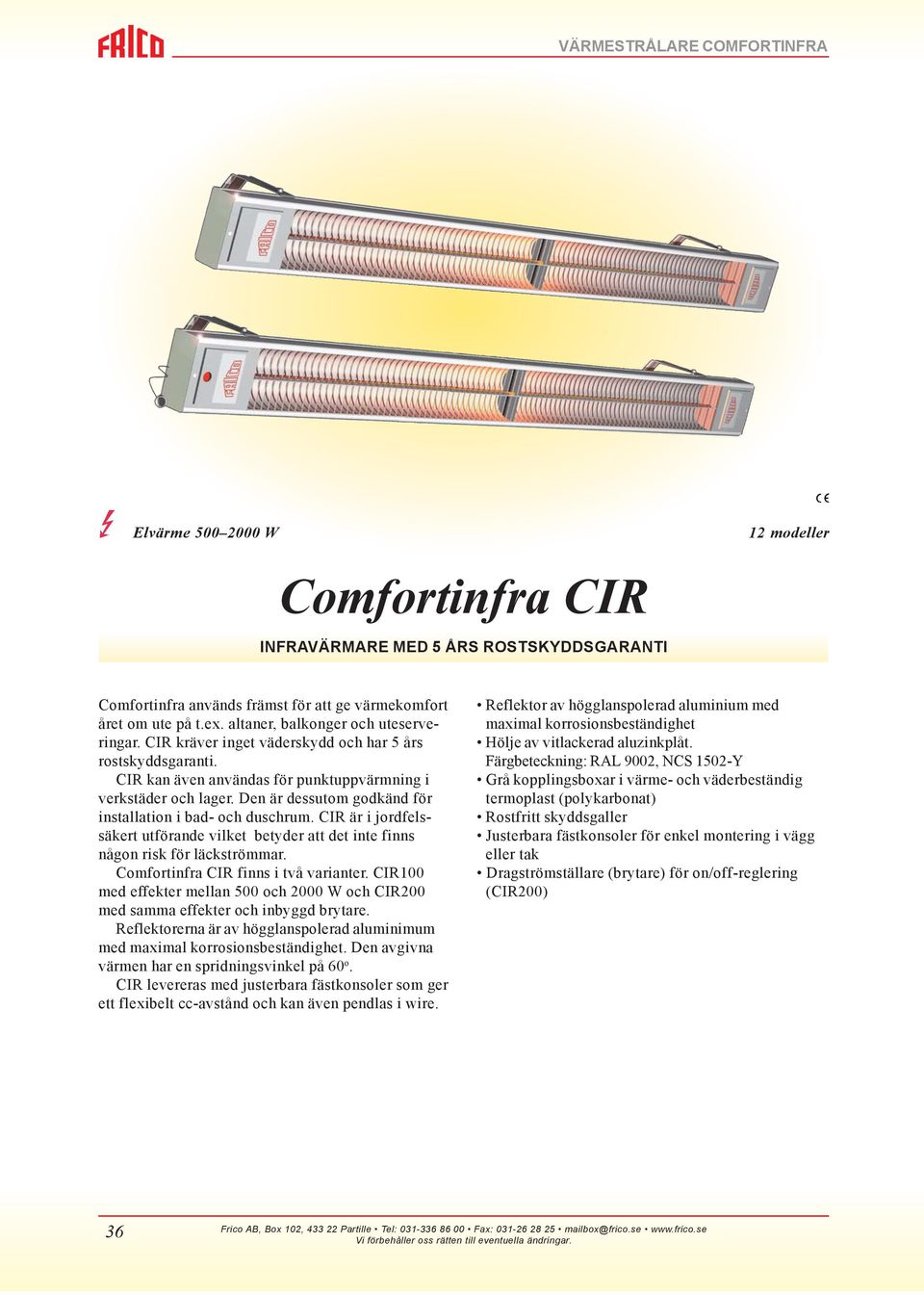

1 VÄRMESTRÅLARE COMFORTIFRA Elvärme W Comfortinfra CIR IFRAVÄRMARE MED 5 ÅRS ROSTSKYDDSGARATI 12 modeller Comfortinfra används främst för att ge värmekomfort året om ute på t.ex. altaner, balkonger och uteserveringar. CIR kräver inget väderskydd och har 5 års rostskyddsgaranti. CIR kan även användas för punktuppvärmning i verkstäder och lager. Den är dessutom godkänd för installation i bad- och duschrum. CIR är i jordfelssäkert utförande vilket betyder att det inte finns någon risk för läckströmmar. Comfortinfra CIR finns i två varianter. CIR100 med effekter mellan 500 och 2000 W och CIR200 med samma effekter och inbyggd brytare. Reflektorerna är av högglanspolerad aluminimum med maximal korrosionsbeständighet. Den avgivna värmen har en spridningsvinkel på 60 o. CIR levereras med justerbara fästkonsoler som ger ett flexibelt cc-avstånd och kan även pendlas i wire. Reflektor av högglanspolerad aluminium med maximal korrosionsbeständighet Hölje av vitlackerad aluzinkplåt. Färgbeteckning: RAL 9002, CS 1502-Y Grå kopplingsboxar i värme- och väderbeständig termoplast (polykarbonat) Rostfritt skyddsgaller Justerbara fästkonsoler för enkel montering i vägg eller tak Dragströmställare (brytare) för on/off-reglering (CIR200) 36

2 VÄRMESTRÅLARE COMFORTIFRA Värmestrålare Comfortinfra CIR kan även användas för punktuppvärmning och tillskottsvärme. Varma och nöjda kunder stannar längre. CIR förlänger sommaren! CIR ger värmekomfort i uterum och på altaner. På den stora uteserveringen på Kattegat Gastronomi och Logi i Torekov värms middagsgästerna av 2000 W Comfortinfror. Med infrornas hjälp kan säsongen för uteserveringen förlängas flera veckor. 37

3 VÄRMESTRÅLARE COMFORTIFRA TEKISKA DATA Comfortinfra CIR100 utan inbyggd brytare Typ E-nr Värme- Spänning Mått Rekommenderat Maximal Vikt effekt LxHxB konsolavstånd elementtemp. [W] [V] [mm] [mm] [ C] [kg] CIR V~ 710x44x ,5 CIR V~ 1250x44x ,2 CIR V2~ 1250x44x ,2 CIR V~ 1755x44x ,0 CIR V2~ 1755x44x ,0 CIR V~ 2180x44x ,7 CIR V2~ 2180x44x ,7 Kapslingsklass CIR100 utan inbyggd brytare: (IP24), sköljtätt utförande. Godkännanden av SEMKO samt CE-märkt. Comfortinfra CIR200 med inbyggd brytare Typ E-nr Värme- Spänning Mått Rekommenderat Maximal Vikt effekt LxHxB konsolavstånd elementtemp. [W] [V] [mm] [mm] [ C] [kg] CIR V~ 710x44x ,5 CIR V~ 1250x44x ,2 CIR V2~ 1250x44x ,2 CIR V2~ 1755x44x ,0 CIR V2~ 2180x44x ,7 Kapslingsklass CIR200 med inbyggd brytare: (IP24), sköljtätt utförande. Godkännanden av SEMKO samt CE-märkt. MÅTT A B Typ A B* 1 B (min) [mm] [mm] [mm] CIR105/ CIR110/ CIR115/ CIR120/ * 1 ) Rekommendation 38

4 VÄRMESTRÅLARE COMFORTIFRA PLACERIG, MOTERIG OCH ISTALLATIO Placering Infravärmarna ska placeras så de innesluter det område som önskas uppvärmt, se skiss 1 och 2. ormal placeringshöjd är 2-2,5 meter över marken. En tumregel är att W/m² höjer temperaturen med cirka 10 C. Ju mer inbyggd altanen är, desto mer kan effekten reduceras. Har altanen bara ett enkelt skärmtak bör alltså minst 1000 W/m² installeras och om altanen har tre väggar bör 750 W/m² räcka. För en helt sluten altan bör effektbehovet räknas ut. T.ex. ett växthus kräver W/m². Värmestrålare Temperaturtillskott t [ o C] Skiss 1: Bra placering sedd ovanifrån. Effektbehov cirka 1000 W/m². Linjemonterade infror Monteringshöjd [m] CC-avstånd mellan infravärmarna [m] Skiss 2: För jämn uppvärmning bör infrorna värma från minst två håll. Comfortinfra förlänger sommaren.....och kvällarna på våren och hösten. 39

5 VÄRMESTRÅLARE COMFORTIFRA Montering Upphängningen är mycket enkel, tack vare de medföljande fästkonsolerna. De två konsolerna kan monteras i tak eller på vägg i olika vinklar. Vid vinklat montage i tak kan inte standardkonsolerna användas, eftersom avståndet då blir mindre än minimiavståndet 150 mm. Avståndet mellan konsolerna är justerbart och kan därför väljas efter de lämpligaste infästningspunkterna. Infravärmaren snäpps in i konsolerna och låses därefter. CIR kan även pendlas i wire. Monteringen ska alltid vara i horisontellt läge. För minsta monteringsavstånd, se skiss Anslutning CIR är avsedd för fast installation. Inkoppling och vidarekoppling av CIR görs med kabelarea upp till 4x2,5 mm 2 + jord. Tak 150 Vägg, aggregatets långsida 300 Vägg, aggregatets kortsida 150 Lättantändligt material 700 Minimimått [mm] Golv 1800 Skiss 3: Minimimått vid fast montage. TILLBEHÖR 8h kw 4h 4h 1 h 2 h CIRC TIM120/240 CIRC, steglös effektregulator Styr CIR steglöst upp till 2000 W. Önskat strålnings tillskott ställs in med utvändig ratt. Inkoppling sker på inkommande kabel. Kräver anslutningsspänning: 230V. Kapsling: sköljtätt utförande (IP44)., steglös effektregulator med timer Speciellt lämplig vid punkt- eller zonuppvärmning. Värmetillskottet regleras för bästa komfort (30-100%). Inbyggd timer som vid standardinställning kan ställas in på en till åtta timmar. För både 230V/400V2~ (ej 3 fas-laster). Belastning 2300/5000W. Kapsling: sköljtätt utförande (IP44). TIM120/240, timer Mekanisk tidströmställare, timer, på två respektive fyra timmar. I kapslat och utanpåliggande utförande. Kopplar ifrån apparaten när den inställda tiden har gått. Kapsling: sköljtätt utförande (IP44). CIR är främst avsedd för bruk utomhus eller i kalla utrymmen. Förutom nämnda regleringar går det även att använda ERP, elvärmeregulator, för att begränsa effekten inomhus eller i inglasade utrymmen. För fler alternativ, se avsnitt Termostater och regleringar. Typ Beskrivning E-nr RSK-nr HxBxD [mm] CIRC Steglös effektregulator x95x85 Steglös effektregulator med timer x87x43 TIM120 Timer 2 timmar x75x70 TIM240 Timer 4 timmar x75x70 40

6 VÄRMESTRÅLARE COMFORTIFRA KOPPLIGSSCHEMA CIR Interna kopplingsscheman. CIR205, -210, -215, V 2~ 400V 2~ Comfortinfra CIR 230 V~ 230 V~ Värmestrålare Styrning med steglös effektregulator med inbyggd timer. 8h 4h 2 h 1 h kw effektregulator med timer 230 V~ LU 2 1 U 2 400V 2~ Styrning med steglös effektregulator CIRC samt extern timer, TIM120/240. CIR 105, -110, -115,-120 CIR 105, -110, -115,-120 TIM120-/240 PP L CIRC, effektregulator 230 V~ TIM120, timer 41
