136 LJUS I METER LEDSTRIP ALU LEDSTRIP POWER. NY OCH BÄTTRE LEDstrip Alu med senaste generationen SMD dioder

Transkript

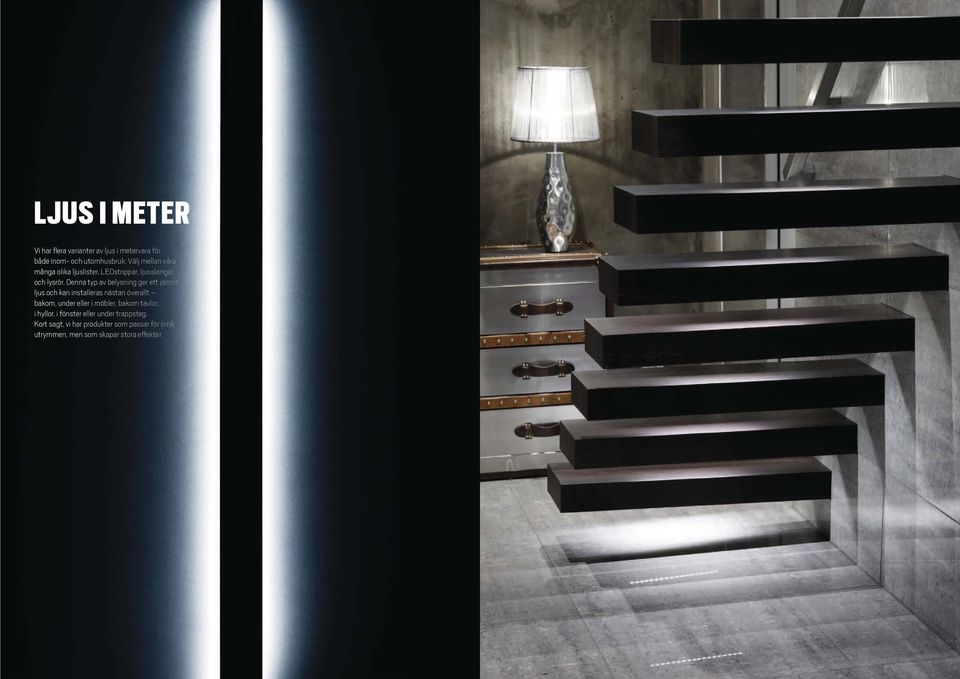

1 LJUS I METER Vi har flera varianter av ljus i metervara för både inom- och utomhusbruk. Välj mellan våra många olika ljuslister, LEDstrippar, ljusslangar och lysrör. Denna typ av belysning ger ett jämnt ljus och kan installeras nästan överallt bakom, under eller i möbler, bakom tavlor, i hyllor, i fönster eller under trappsteg. Kort sagt, vi har produkter som passar för små utrymmen, men som skapar stora effekter.

2 NY OCH BÄTTRE LEDstrip Alu med senaste generationen SMD dioder 136 LJUS I METER LEDSTRIP ALU/POWER LEDSTRIP ALU är tillverkad av mattborstad aluminium med senaste generationen SMD dioder. Kan länkas ihop utan mellanrum med skarvdon eller med länkkabel. Levereras inklusive anslutningsledning 1,5 m, länkkabel 15 cm, skarvdon och clips för montering under t.ex. hyllplan eller på vägg. Ansluts till LED-trafo 12V. Kan ljusregleras med LED-dimmer. LEDSTRIP POWER är tillverkad av mattborstad aluminium med 1,2W/350mA Power LED var 10 cm. Armaturen skruvas fast direkt mot underlaget eller med medföljande clips. Kan länkas/kopplas ihop utan mellanrum med skarvdon eller med länkkabel. Ansluts till konstantströmskonverter via seriekoppling från plus till minus. beställs separat och kan fås med eller utan möjlighet till dimring. LEDSTRIP ALU» Effekt armatur: 5W/m ± 5% vid 12V» Ljusmängd armatur: 300 lm/m» Livslängd: (L70) timmar 50cm E-nr Typ LED-färg Mått (lxbxh) mm LED LEDstrip Alu 30cm 3000K 300x17x18 1,8W 12V/ LEDstrip Alu 50cm 3000K 500x17x18 3W 12V/ LEDstrip Alu 75cm 3000K 750x17x18 4,2W 12V/ LEDstrip Alu 30cm 4200K 300x17x18 1,8W 12V/ LEDstrip Alu 50cm 4200K 500x17x18 3W 12V/ LEDstrip Alu 75cm 4200K 750x17x18 4,2W 12V/ III F 12V IP21 75 LED koppling s.179 LEDSTRIP POWER» Effekt armatur: 12W/m ± 5% vid 350mA» Ljusmängd armatur: 600 lm/m» Livslängd: (L70) timmar 50cm E-nr Typ LED-färg Mått (lxbxh) mm LED LEDstrip Power 30cm 3000K 300x18,5x8 3x1,2W 350mA LEDstrip Power 50cm 3000K 500x18,5x8 5x1,2W 350mA LEDstrip Power 70cm 3000K 700x18,5x8 7x1,2W 350mA III F IP ma LED Serie koppling s

3 138 LJUS I METER LEDSTRIP FLEXIBEL Flexibel LEDstrip med självhäftande tejp för snabb och enkel installation. Jämn ljusspridning gör den lämplig som fyllnads- och släpljus i hyllor, diskar, skåp och trappsteg m.m. Välj mellan två färgtemperaturer, varmvit 3500K och kallvit 6500K samt blå och RGB. Finns för torra utrymmen inomhus i IP20 utförande och för våta utrymmen, även utomhus, i IP68 utförande. Levereras med självhäftande tejp och färdiga snabbkopplingar för enkelt montage, som standard i 5 meters längder eller i speciallängder efter önskemål. Ansluts till LED-trafo 12V. Kan ljusregleras med LED-dimmer. LEDSTRIP IP20» Effekt armatur: 4,8W/m ± 5% vid 12V» Ljusmängd armatur: lm/m E-nr Längd LED-färg Mått (bxh) Längd Min-Max LED m 3500K 9x3mm mm 4,8W/m 0,08W/LED lpm 3500K 9x3mm mm 4,8W/m 0,08W/LED m 6500K 9x3mm mm 4,8W/m 0,08W/LED lpm 6500K 9x3mm mm 4,8W/m 0,08W/LED m Blå 9x3mm mm 4,8W/m 0,08W/LED lpm Blå 9x3mm mm 4,8W/m 0,08W/LED IP20 III 12V 120 LEDSTRIP IP68» Effekt armatur: 4,8W/m ± 5% vid 12V» Ljusmängd armatur: lm/m E-nr Längd LED-färg Mått (bxh) Längd Min-Max LED m 3500K 12x4mm mm 4,8W/m 0,08W/LED lpm 3500K 12x4mm mm 4,8W/m 0,08W/LED m 6500K 12x4mm mm 4,8W/m 0,08W/LED lpm 6500K 12x4mm mm 4,8W/m 0,08W/LED m Blå 12x4mm mm 4,8W/m 0,08W/LED lpm Blå 12x4mm mm 4,8W/m 0,08W/LED IP68 III 12V 120 LEDSTRIP IP68 RGB» Effekt armatur: 7,2W/m ± 5% vid 12V E-nr Längd LED-färg Mått (bxh) Längd Min-Max LED m RGB 14x5mm mm 7,2W/m 0,24W/LED lpm RGB 14x5mm mm 7,2W/m 0,24W/LED IP68 III 12V 120

4 140 LJUS I METER LEDSTRIP FLEXIBEL FX Ljusstark LEDstrip med ett ljusflöde som gör att den kan ersätta lysrör och halogenspottar i många applikationer t.ex som bänkbelysning i kök. Jämn ljusspridning gör den lämplig på ställen där man vill skapa ett fyllnads- eller släpljus, i hyllor, skåp, fönster m.m. Välj mellan två färgtemperaturer, varmvit 3500K och kallvit 6500K samt RGB.Finns för torra utrymmen inomhus i IP20 utförande och för våta utrymmen, även utomhus i IP68 utförande. Levereras med självhäftande tejp och färdiga snabbkopplingar för enkelt montage, som standard i 5 meters längder eller i speciallängder efter önskemål. Ansluts till LED-trafo 24V. Kan ljusregleras med LED-dimmer. LEDSTRIP FX IP20» Effekt armatur: 12W/m ± 5% vid 24V» Ljusmängd armatur: lm/m E-nr Längd LED-färg Mått (bxh) Längd Min-Max LED m 3500K 12x3mm mm 12W/m, 0,24W/LED lpm 3500K 12x3mm mm 12W/m, 0,24W/LED m 6500K 12x3mm mm 12W/m, 0,24W/LED lpm 6500K 12x3mm mm 12W/m, 0,24W/LED IP20 III V LEDSTRIP FX IP68» Effekt armatur: 12W/m ± 5% vid 24V» Ljusmängd armatur: lm/m E-nr Längd LED-färg Mått (bxh) Längd Min-Max LED m 3500K 14x5mm mm 12W/m, 0,24W/LED lpm 3500K 14x5mm mm 12W/m, 0,24W/LED m 6500K 14x5mm mm 12W/m, 0,24W/LED lpm 6500K 14x5mm mm 12W/m, 0,24W/LED IP68 III V LEDSTRIP FX RGB IP20 & IP68» Effekt armatur: 12W/m ± 5% vid 24V E-nr IP-klass Längd LED-färg Mått (bxh) Längd Min-Max LED IP20 5m RGB 12x3mm mm 12W/m, 0,25W/LED IP20 lpm RGB 12x3mm mm 12W/m, 0,25W/LED IP68 5m RGB 14x5mm mm 12W/m, 0,25W/LED IP68 lpm RGB 14x5mm mm 12W/m, 0,25W/LED IP68 IP20 III V

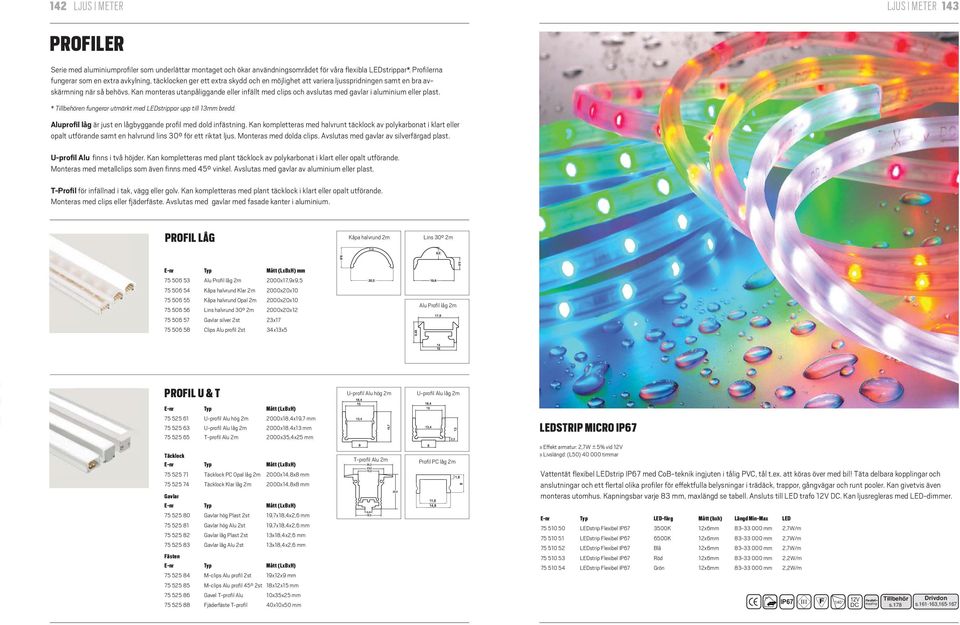

5 142 LJUS I METER LJUS I METER 143 PROFILER Serie med aluminiumprofiler som underlättar montaget och ökar användningsområdet för våra flexibla LEDstrippar*. Profilerna fungerar som en extra avkylning, täcklocken ger ett extra skydd och en möjlighet att variera ljusspridningen samt en bra avskärmning när så behövs. Kan monteras utanpåliggande eller infällt med clips och avslutas med gavlar i aluminium eller plast. LEDSTRIP MICRO * en fungerar utmärkt med LEDstrippar upp till 13mm bredd. Aluprofil låg är just en lågbyggande profil med dold infästning. Kan kompletteras med halvrunt täcklock av polykarbonat i klart eller opalt utförande samt en halvrund lins 30 för ett riktat ljus. Monteras med dolda clips. Avslutas med gavlar av silverfärgad plast. U-profil Alu finns i två höjder. Kan kompletteras med plant täcklock av polykarbonat i klart eller opalt utförande. Monteras med metallclips som även finns med 45 vinkel. Avslutas med gavlar av aluminium eller plast. T-Profil för infällnad i tak, vägg eller golv. Kan kompletteras med plant täcklock i klart eller opalt utförande. Monteras med clips eller fjäderfäste. Avslutas med gavlar med fasade kanter i aluminium. PROFIL LÅG Kåpa halvrund 2m Lins 30 2m E-nr Typ Mått (LxBxH) mm Alu Profil låg 2m 2000x17,9x9, Kåpa halvrund Klar 2m 2000x20x Kåpa halvrund Opal 2m 2000x20x Lins halvrund 30 2m 2000x20x Gavlar silver 2st 23x Clips Alu profil 2st 34x13x5 Alu Profil låg 2m PROFIL U & T U-profil Alu hög 2m U-profil Alu låg 2m E-nr Typ Mått (LxBxH) U-profil Alu hög 2m 2000x18,4x19,7 mm U-profil Alu låg 2m 2000x18,4x13 mm T-profil Alu 2m 2000x35,4x25 mm Täcklock E-nr Typ Mått (LxBxH) Täcklock PC Opal låg 2m 2000x14,8x8 mm Täcklock Klar låg 2m 2000x14,8x8 mm Gavlar E-nr Typ Mått (LxBxH) Gavlar hög Plast 2st 19,7x18,4x2,6 mm Gavlar hög Alu 2st 19,7x18,4x2,6 mm Gavlar låg Plast 2st 13x18,4x2,6 mm Gavlar låg Alu 2st 13x18,4x2,6 mm Fästen E-nr Typ Mått (LxBxH) M-clips Alu profil 2st 19x12x9 mm M-clips Alu profil 45 2st 18x12x15 mm Gavel T-profil Alu 10x35x25 mm Fjäderfäste T-profil 40x10x50 mm T-profil Alu 2m Profil PC låg 2m LEDSTRIP MICRO IP67» Effekt armatur: 2,7W ± 5% vid 12V» Livslängd: (L50) timmar Vattentät flexibel LEDstrip IP67 med CoB-teknik ingjuten i tålig PVC, tål t.ex. att köras över med bil! Täta delbara kopplingar och anslutningar och ett flertal olika profiler för effektfulla belysningar i trädäck, trappor, gångvägar och runt pooler. Kan givetvis även monteras utomhus. Kapningsbar varje 83 mm, maxlängd se tabell. Ansluts till LED trafo 12V. Kan ljusregleras med LED-dimmer. E-nr Typ LED-färg Mått (bxh) Längd Min-Max LED LEDstrip Flexibel IP K 12x6mm mm 2,7W/m LEDstrip Flexibel IP K 12x6mm mm 2,7W/m LEDstrip Flexibel IP67 Blå 12x6mm mm 2,7W/m LEDstrip Flexibel IP67 Röd 12x6mm mm 2,2W/m LEDstrip Flexibel IP67 Grön 12x6mm mm 2,2W/m IP67 III V koppling s.178

6 144 LJUS I METER LEDSTRIP FLEXIBEL KIT/BRITE STRIP LEDstrip Flexibel Kit med 3st LEDstrippar med självhäftande tejp för snabb och enkel installation. Stripparna skarvas med integrerade kopplingar eller medföljande länkkablar till max 8st. Startpaketet innehåller förutom 3st strippar och länkkablar LEDtrafo och kopplingsbox. Enkelfärg: LED-trafo 6 W, inkl. sladdställ med stickpropp och 4-vägs kopplingsbox. RGB: LED-trafo 15 W, inkl. sladdställ med stickpropp och RGB kontroll, 4 scenarier och 4-vägs kopplingsbox. Brite Strip: LEDstrip med flexibel design som passar i en mängd inomhusapplikationer. Den har lamphållare placerade på en platt kabel med ett avstånd på 7,5 cm försedda med självhäftande tejp för enkel installation. I lamphållarna monteras enkelt LED-ljuskällor med senaste CoB tekniken, finns som varmvita, kallvita och i fyra färger. Monteras med spikklammer och/eller den självhäftande tejpen. Ansluts till LED-trafo 12V. Kan ljusregleras med LED-dimmer. LEDSTRIP FLEXIBEL KIT» Effekt armatur: 2,5W ± 5% resp 5,5W ± 5% vid 12V» Ljusmängd armatur: lm/m E-nr Typ LED-färg Mått (lxbxh) LED LED Flexibel start kit 3000K 3st 300x8x3mm 3x0,8W 12V/ LED Flexibel Start kit 5000K 3st 300x8x3mm 3x0,8W 12V/ LED Flexibel Extension kit 3000K 3st 300x8x3mm 3x0,8W 12V/ LED Flexibel Extension kit 5000K 3st 300x8x3mm 3x0,8W 12V/ LED Flexibel RGB Start kit RGB 3st 300x10x3mm 3x1,8W 12V/ LED Flexibel RGB Extension kit RGB 3st 300x10x3mm 3x1,8W 12V/ IP21 III 12V LED koppling BRITE STRIP» Effekt Brite-strip: Max 90W (120st x0,72w)» Effekt ljuskälla: 0,72W vid 12V» Ljusmängd ljuskälla: lm» Livslängd: (L70) timmar vid ta 25 E-nr Typ Mått (bxh) Längd (Min-Max) LED Brite-Strip vit 17x21 mm mm E-nr Typ LED-färg LED LED-ljuskälla Brite 6000K 0,72W 12V LED-ljuskälla Brite 3000K 0,72W 12V LED-ljuskälla Brite Blå 0,72W 12V LED-ljuskälla Brite Grön 0,72W 12V LED-ljuskälla Brite Gul 0,72W 12V LED-ljuskälla Brite Röd 0,72W 12V TILLBEHÖR BRITE STRIP E-nr Typ Monteringsklammer LED Brite-strip Monteringssats LED Brite-strip Adapter MR11/MR16 LED Brite-strip IP21 III F 12V

7 INTERTEK INTERTEK 146 LJUS I METER DURALIGHT LED/GLÖDLJUS Duralight ljusslang kan användas både inomhus och utomhus. Extra kraftiga ledare 1 mm och liggande ljuskällor ger optimal livslängd och funktion. Välj mellan olika spänningar, 240V, 24V eller 12V, se tabell för kapningsintervall och max längd. DURALIGHT LED finns i två färgtemperaturer, 240V ansluts via monteringssats med inbyggd -konverter till nätspänning, 12V & 24V ansluts via monteringssats till likströmstransformator. 2 DURALIGHT PRO LED/GLÖDLJUS LJUS I METER 147 Komplett och utbyggbart system för belysning eller dekorativt ändamål. Duralight Pro är godkänd för att användas både inom- och 2 utomhus. Extra kraftiga ledare 1 mm och liggande ljuskällor ger optimal livslängd och funktion. Samtliga delar i systemet är SEMKO godkända. Välj mellan sex standardlängder och ett brett tillbehörssortiment. PRO LED finns i två färgtemperaturer varmvit 3000K och vit 4200K. Ansluts till monteringssats Pro med inbyggd -konverter. DURALIGHT GLÖDLJUS 240V ansluts via monteringssats till nätspänning, 12 & 24V ansluts via monteringssats till transformator. DURALIGHT LED 13MM» Effekt armatur: 2,5W/m vid 12V, 24V resp. 240V» 45m/trumma vid 12V och 24V, resp. 44m/trumma vid 240V» Livslängd: (L50) timmar E-nr Typ LED-färg Kapningsintervall Maxlängd Effekt (max) V 13mm K 2m 100m 2,5W/m 240V V 13mm K 2m 100m 2,5W/m 240V V 13mm K 17cm 20m 2,5W/m 24V V 13mm K 17cm 20m 2,5W/m 24V V 13mm K 8,5cm 20m 2,5W/m 12V V 13mm K 8,5cm 20m 2,5W/m 12V III DURALIGHT GLÖDLJUS 13MM» Effekt armatur: 9W/m vid 12V och 14W/m vid 240V» 45m/trumma F IP44 240V 12V 24V LED koppling E-nr Typ Färg Kapningsintervall Maxlängd Effekt (max) V 13mm Transparent 1m 45m 14W/m 240V V 13mm Gul 1m 45m 14W/m 240V V 13mm Röd 1m 45m 14W/m 240V V 13mm Grön 1m 45m 14W/m 240V V 13mm Blå 1m 45m 14W/m 240V V 13mm Transparent 33cm 15m 9W/m 24V V 13mm Transparent 17cm 15m 9W/m 12V DURALIGHT PRO LED» Effekt armatur: 2,5W/m ± 5% vid 230V» Livslängd: (L50) timmar» Max längd: 130m E-nr Längd (m) LED-färg Effekt (max) K 5W V K 10W V K 15W V K 25W V K 50W V K 100W V K 5W V K 10W V K 15W V K 25W V K 50W V K 100W V IP44 DURALIGHT PRO GLÖDLJUS» Effekt armatur: 15W ± 5% vid 230V» Max längd: 70m 240V LED koppling s.179 III F IP44 240V 12V 24V E-nr Längd (m) Färg Effekt (max) Transparent 15W V Transparent 30W V Transparent 45W V Transparent 75W V Transparent 120W V Transparent 150W V Transparent 300W V Transparent 600W V IP44 F 240V s.179

8 INTERTEK INTERTEK 148 LJUS I METER LJUSLIST Svensktillverkad 12V ljuslist med spol- eller halogenlampor som skapar ett vackert släp/fyllnadsljus med varm och mjuk ljuskaraktär. Armaturerna passar utmärkt för belysning i hem eller i offentlig miljö. Exempel på användningsområden är belysning i hyllor, bänkbelysning, fönsterbelysning, längs taklister eller i bardiskar. IP21 i transparent U-profil av polykarbonat 18x18 mm. Ljuskällorna är vid leverans placerade 1st/10 cm och är flyttbara och utbytbara. Flera lister kan länkas med varandra till längre längder. Listen monteras på de medföljande fästklossarna som kan fästas på tre sidor av listen. Ansluts till 12V transformator. Ljuslisten kan även levereras i speciallängder efter önskemål. LJUSLIST TRP IP21 HALOGEN 12V, 5W» Effekt armatur: Max 50W/m vid 12V E-nr Längd (cm) Färg Effekt (max) Transparent 25W Transparent 35W Transparent 45W Transparent 55W Transparent 65W Transparent 75W Transparent 85W Transparent 95W Spec. Transparent III F IP21 12V s LJUSLIST TRP IP21 SPOLLAMPA 12V, 5W» Effekt armatur: Max 50W/m vid 12V E-nr Längd (cm) Färg Effekt (max) Transparent 25W Transparent 35W Transparent 45W Transparent 55W Transparent 65W Transparent 75W Transparent 85W Transparent 95W Spec. Transparent III F IP21 12V s

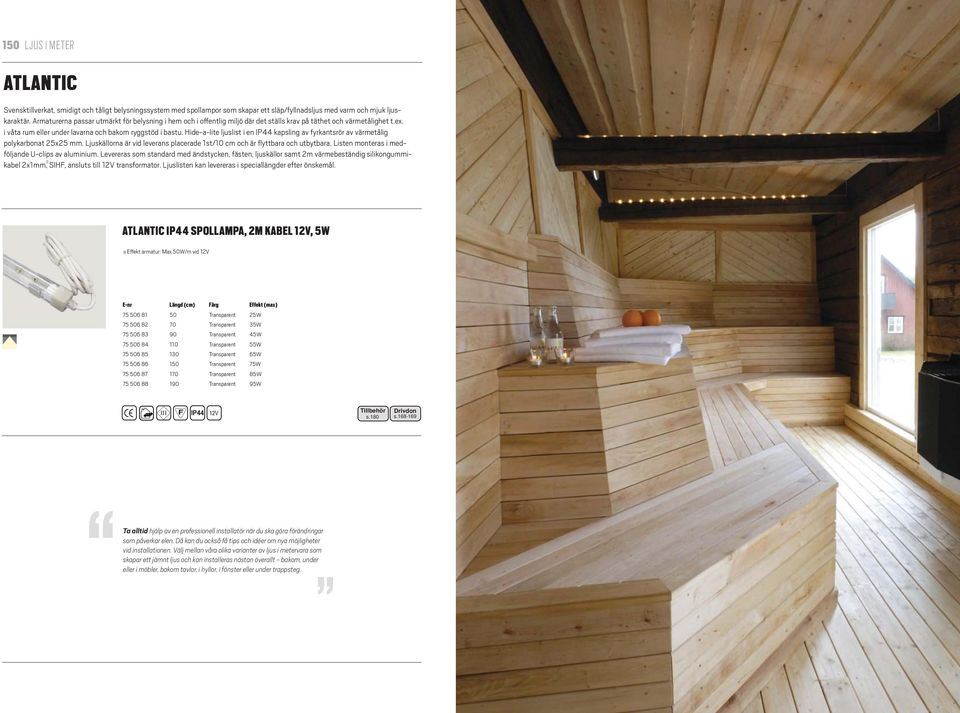

9 150 LJUS I METER ATLANTIC Svensktillverkat, smidigt och tåligt belysningssystem med spollampor som skapar ett släp/fyllnadsljus med varm och mjuk ljuskaraktär. Armaturerna passar utmärkt för belysning i hem och i offentlig miljö där det ställs krav på täthet och värmetålighet t.ex. i våta rum eller under lavarna och bakom ryggstöd i bastu. Hide-a-lite ljuslist i en IP44 kapsling av fyrkantsrör av värmetålig polykarbonat 25x25 mm. Ljuskällorna är vid leverans placerade 1st/10 cm och är flyttbara och utbytbara. Listen monteras i medföljande U-clips av aluminium. Levereras som standard med ändstycken, fästen, ljuskällor samt 2m värmebeständig silikongummikabel 2x1mm, SIHF, ansluts till 12V transformator. Ljuslisten kan levereras i speciallängder efter 2 önskemål. ATLANTIC IP44 SPOLLAMPA, 2M KABEL 12V, 5W» Effekt armatur: Max 50W/m vid 12V E-nr Längd (cm) Färg Effekt (max) Transparent 25W Transparent 35W Transparent 45W Transparent 55W Transparent 65W Transparent 75W Transparent 85W Transparent 95W III F IP44 12V s Ta alltid hjälp av en professionell installatör när du ska göra förändringar som påverkar elen. Då kan du också få tips och idéer om nya möjligheter vid installationen. Välj mellan våra olika varianter av ljus i metervara som skapar ett jämnt ljus och kan installeras nästan överallt - bakom, under eller i möbler, bakom tavlor, i hyllor, i fönster eller under trappsteg.

10 152 LYSRÖRSARMATURER T5 LYRSÖRSARMATUR Våra T5 lysrörsarmaturer är maximalt slimmade. De är endast 22 mm vilket gör att de är lämpliga att användas i trånga utrymmen, t.ex. affärshyllor där utrymmet är minimalt men ljusbehovet stort. Längderna är anpassade till standardhyllor på 600, 900, resp mm. T5 armaturerna är utrustade med högeffektiva 16 mm standard lysrör. Det elektroniska drivdonet ger ett flimmerfritt ljus och lång livslängd på lysrören. et släcker armaturen vid trasigt rör. Armaturerna finns i två varianter. En med fast anslutningssladd, stickpropp och utan brytare. En länkbar med brytare inklusive anslutningsledning, länkkabel, skarvdon och kåpa. Armaturerna kan monteras rakt eller 90 mot underlaget. Armaturerna är Europagodkända för säkerhet och radioavstörning av VDE. Varmvit lysrör 827 ingår. T5 LYSRÖRSARMATUR LÄNKBAR» Effekt armatur: 8-28W vid 230V E-nr Typ Effekt (max) Färg Mått (mm) KL402L-8V 8W Vit 318 x 22 x KL402L-14V 14W Vit 580 x 22 x KL402L-21V 21W Vit 879 x 22 x KL402L-28V 28W Vit 1179 x 22 x 42 V DE IP20 F 230V T5 LYSRÖRSARMATUR FAST, S-591» Effekt armatur: 14-28W vid 230V E-nr Typ Effekt (max) Färg Mått (mm) KL402-14V 14W Vit 580 x 22 x KL402-21S 21W Vit 879 x 22 x KL402-28V 28W Vit 1179 x 22 x 42 V DE IP20 230V T5 Lysrör är en energieffektiv ljuskälla som har lång brinntid och högt ljusflöde. Därför passar denna typ av armatur bra för belysning där man eftersträvar långa livslängder och god ljuskvalitet t.ex. som arbetsbelysning eller integrerad belysning i möbler och inredning.
