Ordning på sladdarna Thorsmans produktprogram för sladdhantering

Transkript

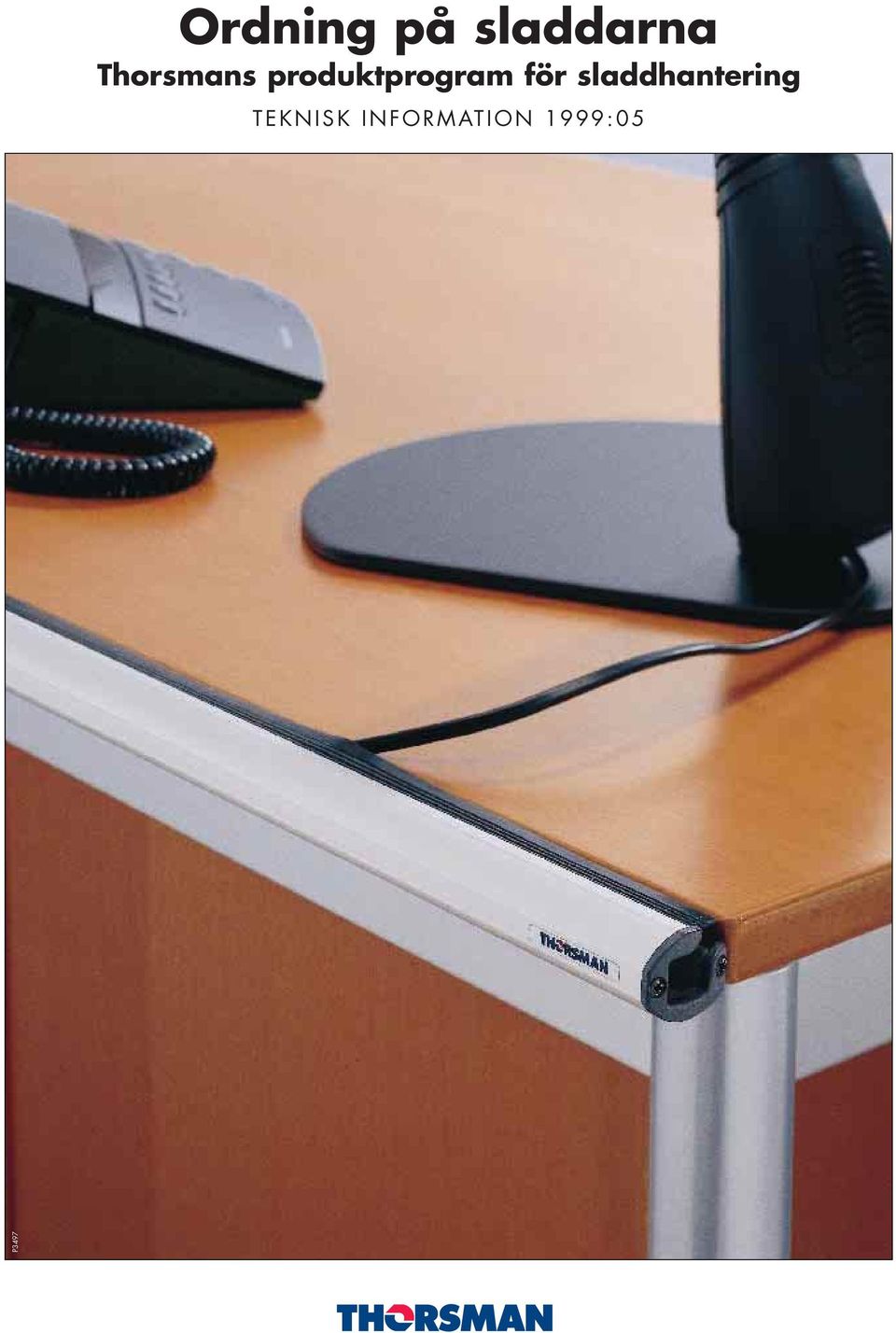

1 Ordning på sladdarna Thorsmans produktprogram för sladdhantering TEKNISK INFORMATION 1999:05 P3497

2 Öppningsbar och rymlig sladdgömma Typ CBL-A3 P3499 P3501 P3498 P3500 Klarar allt vid en normal arbetsplats med dator Sladdarna placeras enkelt i sladdgömman i och med att den är öppningsbar. Den är rymlig och tar lätt hand om alla sladdar som behövs vid en arbetsplats. Sladdarna förs fram till apparaterna antingen via gavlarna eller genom den spalt som löper längs hela sladdgömman mellan lock och underdel. Samtliga plastdetaljer är av halogenfri kvalitet. Tar hand om överskottssladdar Som tillbehör finns en sladdkrok som monteras inne i sladdgömman. Kring kroken lindar man upp överskottssladd och slipper på så sätt alla härvor av sladdar. Kan kundanpassas till längd och färg Sladdgömman levereras i längder upp till 3,5m efter önskemål. Lackeras eller anodiseras i valfri färg. Som standard levereras den i längder om 750 alt 2500 mm i färgerna svart (strukturfärg), vitt och naturanodiserat. Sladdhållaren som ger störningsfri drift Sladdhållarens utformning gör det möjligt att separera stark- och svagströmsledningar ifrån varandra. På så sätt minskas risken för driftsstörningar. Kan skärmas för att reducera elektriska fält Som tillbehör finns en skärmningssats som är enkel att montera. Genom att skärma sladdgömmans profiler reduceras de elektriska fälten till minimala värden. P3502 P THORSMANS PRODUKTPROGRAM FÖR SLADDHANTERING/THORSMAN/MC1493SE/9905

3 Sladdgömman kan monteras på bord, under bord, på sidan av bord och på vägg A12350 Typ Antal/ Färg Dimension mm T-nr E-nr förp. A/B/C L52960 L48700 L47780 L48650 L48690 L48680 L48640 A12360 A12370 Sortiment Sladdgömma Profiler kompletta med sladdhållare, ändstycken och fästskruvar. Används till att samla och dölja anslutningssladdar och minska elektriska fält vid arbetsplatsen. Tillverkad av aluminium, ABS/PC, ASA. Halogenfri. Patentregistrerad. CBL-A3 1 Anodiserad 38/130/ inkl 4 sladdhållare Vit CBL-DC3 Svart* CBL-A3 1 Anodiserad 38/130/ inkl 9 sladdhållare Vit CBL-DC3 Svart* Valfri färg 38/130/valfri längd** 9225 XXX Distansbygel Används för att kunna montera en full längd av CBL-A3 under skrivbord med sarger. CBL-DB35 sänker sladdgömman 35mm under bordsskivan medan CBL-DB50 sänker sladdgömman 50mm. Tillverkad av aluminium. Sats om 3 st inkl fästskruvar. CBL-DB35 3 Obehandlad 35/20/ CBL-DB50 50/20/ Vinkelfäste För montering av CBL-A3 på bordskant. Tillverkad av stål. Sats om 3 st inkl fästskruvar. CBL-VF 3 Elförzinkad 100/25/ Sladdhållare Passar till CBL-A3, CBL-B1och CBL-B3. Används tillsammans med sladdgömma/sladdsamlare för att separera och ordna anslutningssladdar. Tillverkad av ABS/PC. Halogenfri. CBL-DC3 10 Grå 32/15/ Sladdkrok Krok för att linda upp överskottssladd. Monteras i jordspåret på sladdgömman.tillverkad av PA6, 30% glasfiber. Halogenfri. TTP-CH 1 par Svart 55/30/ Skärmningssats Passar till CBL-A3, CBL-D1. För reducering av elektriska fält omkring arbetsplatsen. Sats med stickpropp med 0,46 M ½ motstånd (för personskydd) och 1,5 m transparent kabel 1,0 mm 2 med ringkabelsko och 2 st jordklämmor TTI-JB. OBS! Får inte användas som skyddsledare. TTP-JS 1 Vit/Transparent Skarvstycke För ihopskarvning av två eller flera CBL-A3. Tillverkad av aluminium. FED-SSJ 10 Obehandlad 4/11/ * Strukturlack. ** Max mm. THORSMANS PRODUKTPROGRAM FÖR SLADDHANTERING/THORSMAN/MC1493SE/9905 3

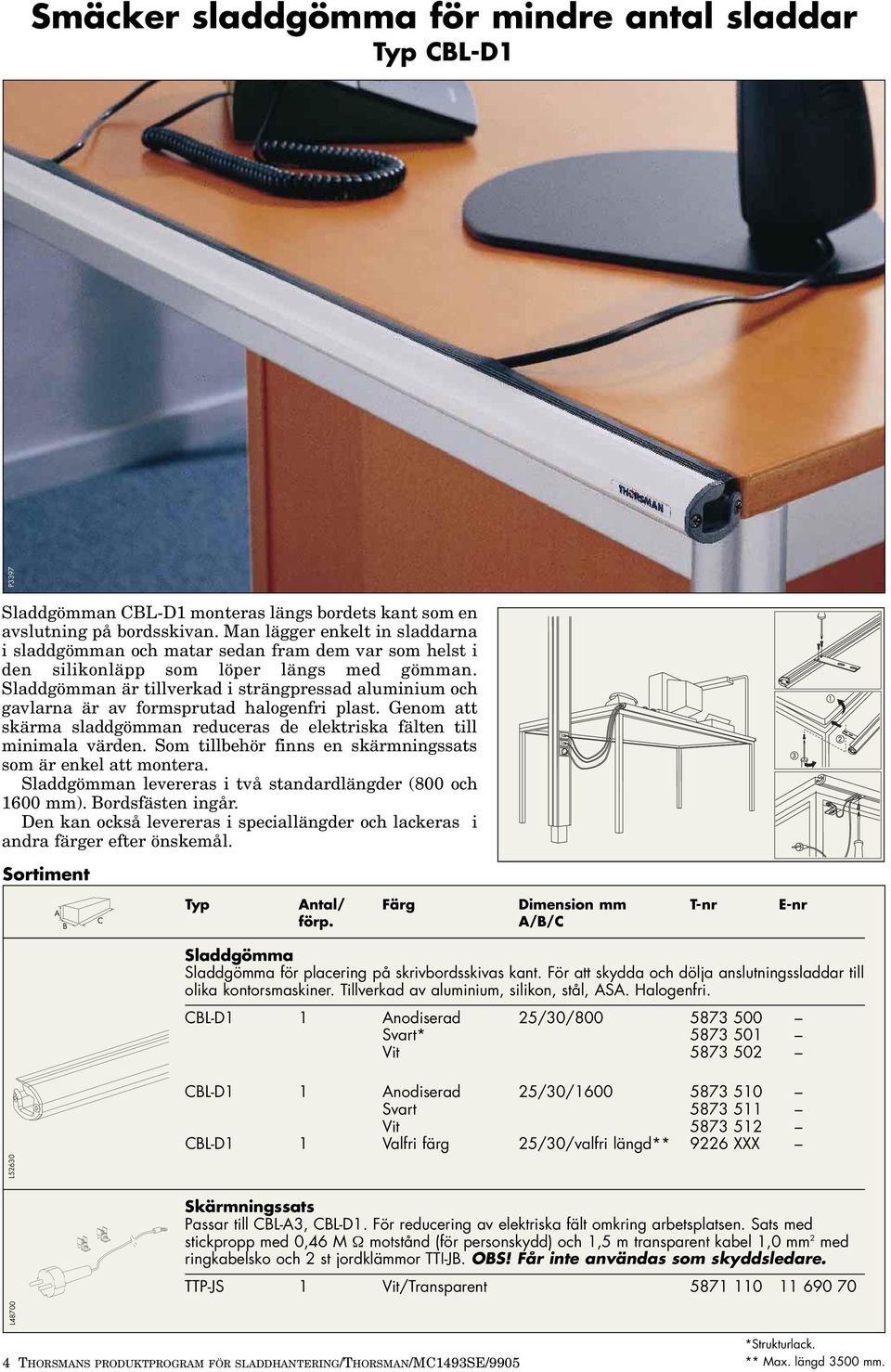

4 Smäcker sladdgömma för mindre antal sladdar Typ CBL-D1 L48700 L52630 P3497 P3397 Sladdgömman CBL-D1 monteras längs bordets kant som en avslutning på bordsskivan. Man lägger enkelt in sladdarna i sladdgömman och matar sedan fram dem var som helst i den silikonläpp som löper längs med gömman. Sladdgömman är tillverkad i strängpressad aluminium och gavlarna är av formsprutad halogenfri plast. Genom att skärma sladdgömman reduceras de elektriska fälten till minimala värden. Som tillbehör finns en skärmningssats som är enkel att montera. Sladdgömman levereras i två standardlängder (800 och 1600 mm). Bordsfästen ingår. Den kan också levereras i speciallängder och lackeras i andra färger efter önskemål. Sortiment Typ Antal/ Färg Dimension mm T-nr E-nr förp. A/B/C Sladdgömma Sladdgömma för placering på skrivbordsskivas kant. För att skydda och dölja anslutningssladdar till olika kontorsmaskiner. Tillverkad av aluminium, silikon, stål, ASA. Halogenfri. CBL-D1 1 Anodiserad 25/30/ Svart* Vit CBL-D1 1 Anodiserad 25/30/ Svart Vit CBL-D1 1 Valfri färg 25/30/valfri längd** 9226 XXX Skärmningssats Passar till CBL-A3, CBL-D1. För reducering av elektriska fält omkring arbetsplatsen. Sats med stickpropp med 0,46 M ½ motstånd (för personskydd) och 1,5 m transparent kabel 1,0 mm 2 med ringkabelsko och 2 st jordklämmor TTI-JB. OBS! Får inte användas som skyddsledare. TTP-JS 1 Vit/Transparent THORSMANS PRODUKTPROGRAM FÖR SLADDHANTERING/THORSMAN/MC1493SE/9905 *Strukturlack. ** Max. längd 3500 mm.

5 Öppen sladdsamlare med två olika sladdhållare klarar det mesta Typ CBL-B2 och CBL-B3 P3507 P3508 CBL-B2 är en enkel sladdhållare för små behov. Den här sladdsamlaren monteras under bord eller på bordets sida. Den levereras i två utföranden. Det som skiljer dem åt är typ av sladdhållare som monteras i profilen. Den ena sladdhållaren är för enklare behov medan den andra ger möjlighet till separation av sladden. CBL-B2, enkel sladdhållaren för små behov Sladdhållaren snäpps enkelt fast i aluminiumprofilen och den klarar att få ordning på en rimlig mängd överskottssladdar. Sortiment CBL-B3 är sladdhållaren med fack för separation av sladdar. CBL-B3, sladdhållaren med fack för separation av sladdar Hållaren snäpps enkelt fast i aluminiumprofilen och har sex fack som gör det möjligt att separera tele- och datasladdar från starkström. Typ Antal/ Färg Dimension mm T-nr E-nr Förp. A/B/C Sladdsamlare Profil med 550 mm längd inklusive 3 st sladdhållare CBL-DC2. Används till att samla anslutningssladdar under skrivbord eller liknande applikationer. Tillverkad av aluminium, PP (polypropen). Halogenfri. L48710 L48660 L48720 CBL-B2 10 Anodiserad/Grå 29/58/ CBL-B2 SB1* Sladdsamlare Profil med 550 mm längd inklusive 3 st sladdhållare CBL-DC3. Används till att samla och separera anslutningssladdar under skrivbord eller liknande applikationer. Tillverkad av aluminium, PC/ABS. Halogenfri. CBL-B3 10 Anodiserad/Grå 32/96/ Sladdsamlarprofil Profil med 2500 mm längd som enkelt kan måttanpassas till skrivbordslängd. Passar till sladdhållare CBL-DC2 och CBL-DC3 nedan. Tillverkad av aluminium. CBL-B1 10 Anodiserad 8/49/ Sladdhållare Tillbehör till sladdsamlarna CBL-B1 och CBL-B2, för att samla anslutningssladdar. Tillverkad av PP (polypropen). Halogenfri. E = sats om 3 st. L48730 CBL-DC2 10 Grå 25/15/ CBL-DC2 SB3* Sladdhållare Passar till CBL-A3 och CBL-B1, CBL-B3. Används tillsammans med sladdgömma/sladdsamlare för att samla och separera anslutningssladdar vid arbetsplatsen. Tillverkad av ABS/PC. Halogenfri. L48650 *Exponeringsförpackning. CBL-DC3 10 Grå 32/15/ THORSMANS PRODUKTPROGRAM FÖR SLADDHANTERING/THORSMAN/MC1493SE/9905 5

6 Sladdskydd för sladdar på golv Typ CBL-C2 P3506 Det här sladdskyddet finns i fem storlekar som klarar ett varierat behov av sladdar upp till Ø14 mm. De är tillverkade av blyfri PVC och är mycket tåliga mot höga yttre belastningar. Sladdskydden klarar även stora temperaturvariationer (-30 C till +75 C) utan att egenskaperna förändras. Tack vare sladdskyddens tyngd och mjukhet ligger de på plats utan fixering med tejp eller motsvarande. Sortiment Typ Antal/ Färg Dimension mm T-nr E-nr förp. A/B/C Sladdskydd Sladdskydd för placering på golv. Används huvudsakligen kontorsmiljö för att samla, skydda och dölja löst liggande anslutningssladdar. Tillverkad av mjukgjord PVC. CBL-C1 1 Grå 12/67/ L53200 L53210 CBL-C2 1 Grå 14/80/ Gul CBL-C2 (1m) 1 Grå 14/80/ CBL-C3 1 Grå 16/75/ L53220 CBL-C4 1 Grå 15/81/ L53230 CBL-C5 1 Grå 18/90/ L THORSMANS PRODUKTPROGRAM FÖR SLADDHANTERING/THORSMAN/MC1493SE/9905

7 Thorsmans färgerbjudande P3601 Sladdgömmorna CBL-A3 och CBL-D1 kan pulverlackeras i valfri kulör och glans enligt RAL och NCS färgskalor. För att kunna erbjuda så korta leveranstider som möjligt har vi valt att lägga de nitton mest frekventa färgerna i lager Thorsmans standardfärger. Lagerlagda RAL-färger Det innebär snabbare leveranser och lägre kostnader. För övriga färger utgår ett pristillägg vid varje lackeringstillfälle. Om olika produkter ingår fördelas pristillägget på respektive produkt. All lackering i vitt sker med NCS 0402-B91G som standard om inte annat anges. Lagerlagda NCS-färger RAL 9010 Kod: L01 Glans 55 Kod: L02 Glans, L03 Strukturlack RAL 7035 Kod: L22 Glans 80 NCS 0402-B91G (ÅNCS S 0500-N) Kod: L11Glans 55 NCS S 6030-R70B Kod: L56 Glans 55 RAL 9001 Kod: L04 Glans 80 RAL 9007 Kod: L23 Glans 80 NCS S 2502-Y Kod: L31 Glans 55 NCS S 1080-Y90R Kod: L45 Glans 55 RAL 9016 Kod: L05 Glans 80 RAL 5022 Kod: L51 Glans 80 NCS S 9000-N Kod: L32 Glans 55 NCS S 0580-Y10R Kod: L65 Glans 55 RAL 1013 Kod: L06 Glans 80 RAL 3020 Kod: L41 Glans 80 NCS S 3060-B Kod: L55 Glans 55 RAL 9005 Kod: L24 Glans 80, Kod: L25 Strukturlack RAL 1018 Kod: L61 Glans 80 Av trycktekniska skäl kan färgproverna i denna trycksak avvika något från NSC- och RAL-skalornas referensfärger. Det kan också finnas en mindre färgskillnad från en leverans till en annan, även om NCS/RAL-koden är densamma. Om det är mycket viktigt att färgerna är exakt lika ska du kontakta Kundservice. RAL 9002 Kod: L21 Glans 80 RAL 6026 Kod: L71 Glans 80 THORSMANS PRODUKTPROGRAM FÖR SLADDHANTERING/THORSMAN/MC1493SE 7

8 Thorsman i korthet Thorsman är en internationell koncern med huvudkontor i Nyköping och med dotterbolag i nio länder. Koncernen omsatte 1998 ca 1.7 miljarder kronor och hade 1350 anställda. Verksamheten är fokuserad på de fem produktområdena Installationssystem, Installationsmateriel, Kabelförläggning, Stegar och Master. Inom Installationssystem dominerar varumärket FrontLine, som är ett system för installation av service i form av el, tele och data till moderna arbetsplatser i kontor och offentliga miljöer. Flera produkter, som servicestavar, serviceboxar, serviceposter etc levereras förinstallerade enligt kundspecifikation. Kompletterande produkter är kontroll- och styrsystem, uttags- och brytarsystem, mini- och matarkanaler samt ellist. InduSign industristavar förser industriarbetsplatsen med all tänkbar service från el, tele och data till vatten, olja, tryckluft etc. Även industristavarna förinstalleras enligt kundspecifikation. Produktområdet Installationsmateriel omfattar fästoch kopplingsmateriel, kabelgenomföringar och förskruvningar. I området Kabelförläggning ingår kabelstegar, kabelrännor och armaturskenor. Även industriundertak finns inom detta område. Produktområdet Stegar omfattar klätterstegar, trappstegar och takstegar i olika längder och utföranden. Mastprogrammet inkluderar master av olika slag för kommunikation och belysning. Thorsman Marknad Sverige AB ansvarar för koncernens marknadsföring av Installationssystem och Installationsmateriel i Sverige, medan systerbolaget AB Wibe ansvarar för de övriga produktområdena. Godkännanden och kvalitetssäkring Thorsmans policy är att prova och godkänna produkter enligt gällande nationell och internationell standard. För att styra vår verksamhet har vi kvalitetssystem certifierade enligt ISO Internationell representation Thorsman International ansvarar för marknadsföring och försäljning på alla marknader där Thorsman inte har dotterbolag, genom att samarbeta med ett stort antal agenter världen över. THORSMAN MARKNAD SVERIGE AB Box 1009, Nyköping. Telefon Telefax E-post: mail.se@tms.thorsman.se Webbplats: MC1493SE/9905 Thorsman & CO AB 1999.
