PLS Distributionsskåp med fast sida

Transkript

1 PLS Distributionsskåp med fast sida Dimensioner: Inv. längd Utv. bredd Inv. höjd 6500,7500,8500 mm, 2600 mm, 2100,2200, 2400, 2600, 2800 mm, Botten : Hjälpram av strängpressade aluminiumprofiler, höjd 150 mm tillverkas av 21 mm vattenfast björkplywood på tvärgående profiler med kraftiga kantlinor av anodiserade aluminiumprofiler. Slityta av 3/3,5 mm aluminiumdurk. Botten isoleras med 40 mm freonfri extrud polystyren. Slät undersida av heldraget plastlaminat. Total bottentjocklek 74 mm. Sida: 30 mm sandwichelement med släta yttersidor av rowingförstärkt vit infärgad 2 mm Glasfiber med gelcoteyta. Kärna av termoplastisk freonfri polystyrenisolering. Tak: Tak 30 mm sandwichelement med släta inner- och yttersidor av rowingförstärkt 2 mm glasfiber med gelcoteyta. Framstam: Framstam 51mm samt försedd med rundade hörn förstärkt. Framstam förberedd med kanal för senare montering av Auroravärmare. Exkl. håltagning. Tjocklekar : Golv Vägg Tak Framstam 74 mm 30 mm 30 mm 51 mm Lastöppning, bak: Hel lastöppning bak med liftlucka av 30 mm sandwichelement, försedd med gaskolvöppnare inkl. rörskydd. Dubbla tätningslister monterade på bak karm. Lastsäkring,sida: På skåpets långsidor monteras en rad infällda lastlås skenor av typ Ancra, placerade 900 mm c-c från golv. Distributionsskåp - PLS Utgåva Sid 1 (5)

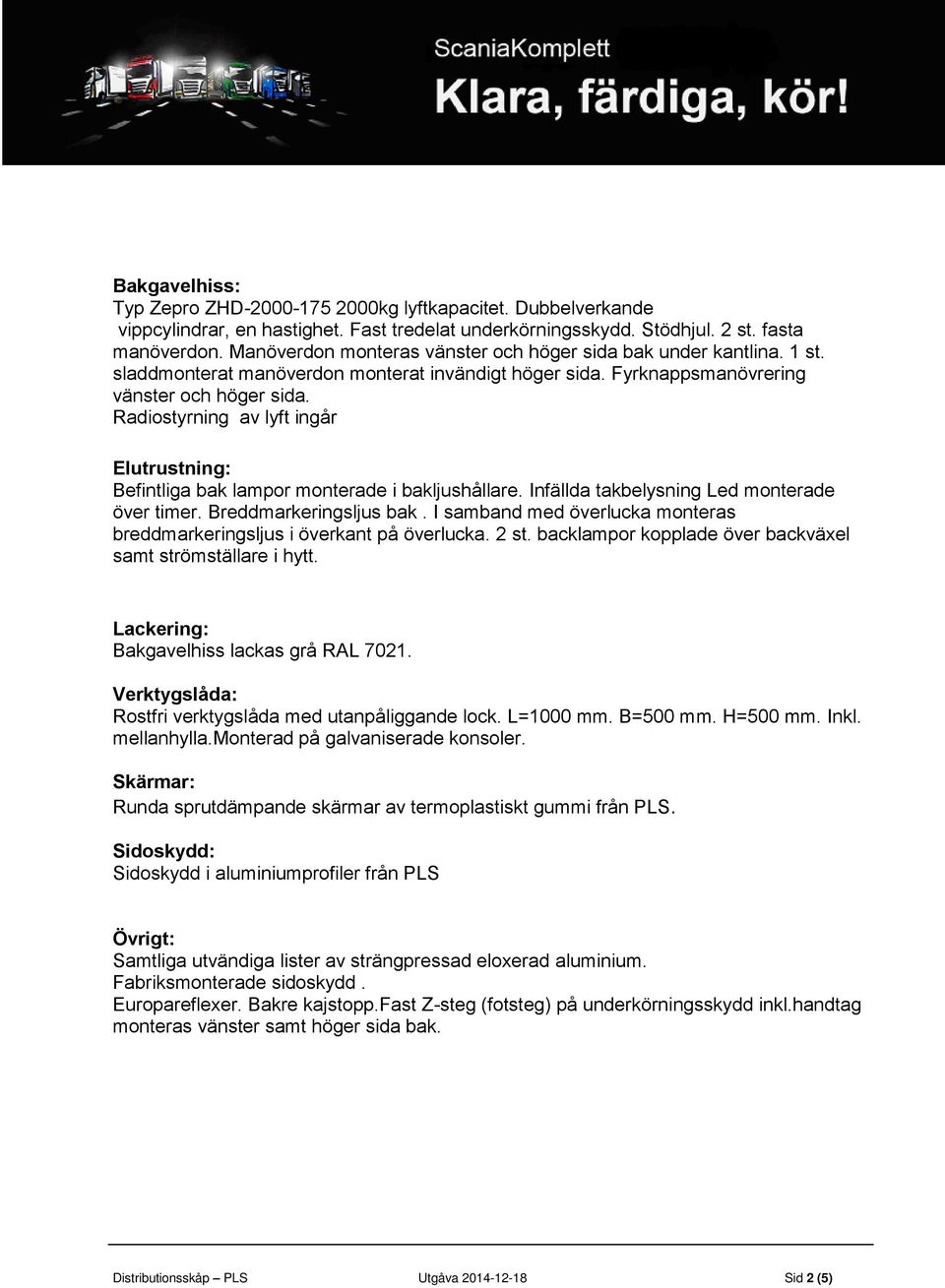

2 Bakgavelhiss: Typ Zepro ZHD kg lyftkapacitet. Dubbelverkande vippcylindrar, en hastighet. Fast tredelat underkörningsskydd. Stödhjul. 2 st. fasta manöverdon. Manöverdon monteras vänster och höger sida bak under kantlina. 1 st. sladdmonterat manöverdon monterat invändigt höger sida. Fyrknappsmanövrering vänster och höger sida. Radiostyrning av lyft ingår Elutrustning: Befintliga bak lampor monterade i bakljushållare. Infällda takbelysning Led monterade över timer. Breddmarkeringsljus bak. I samband med överlucka monteras breddmarkeringsljus i överkant på överlucka. 2 st. backlampor kopplade över backväxel samt strömställare i hytt. Lackering: Bakgavelhiss lackas grå RAL Verktygslåda: Rostfri verktygslåda med utanpåliggande lock. L=1000 mm. B=500 mm. H=500 mm. Inkl. mellanhylla.monterad på galvaniserade konsoler. Skärmar: Runda sprutdämpande skärmar av termoplastiskt gummi från PLS. Sidoskydd: Sidoskydd i aluminiumprofiler från PLS Övrigt: Samtliga utvändiga lister av strängpressad eloxerad aluminium. Fabriksmonterade sidoskydd. Europareflexer. Bakre kajstopp.fast Z-steg (fotsteg) på underkörningsskydd inkl.handtag monteras vänster samt höger sida bak. Distributionsskåp PLS Utgåva Sid 2 (5)

3 TILLVAL Dörrar Liftlucka Isolerat golv Plywood golv Avvisare Extra lastlåskena Bak monteras dörrar på 270 graders rostfria gångjärn.dörrarna förses med dubbla kraftiga rostfria Spanjoulettlås Tryckluftmanövrerad Liftlucka Golv isolerat med 80 mm isolering Plywood golv i stället för golv i aluminium durk glasfiberförstärkt med halkfri yta. Skyddsplåt i 2 mm aluminiumplåt från lastlåsskena till tak monterad på högersida. Extra lastlåsskena utöver den befintliga. Monteras infälld i vägg efter kund önskemål Bindringar Bindkrokar Hållare spännband Extra bindringar i golv nedsänkta. Bindkrokar hejarsmidda typ Briab nedsänkta i golv. OBS kan ej kombineras med isolerat golv. Hållare för spännband 4 st Gasfjäderstötta Gasfjäderstötta för lastsäkring Centrallås Centrallås, monterat med knapp i hytt Backkamera Extra kameralins Led belysning Blixtljus Sidomarkeringsljus Waeco backkamera med motordrivet visir monteras bak på liftluckan. Platt färgmonitor monteras i hytt Extra kamera lins vi höger insteg Uppgradera backljus, arbetsbelysning till lampor av l Led. 6 st enl lagkrav av led typ Sidomarkeringsljus på gummifot 4st per sida av led Distributionsskåp PLS Utgåva Sid 3 (5)

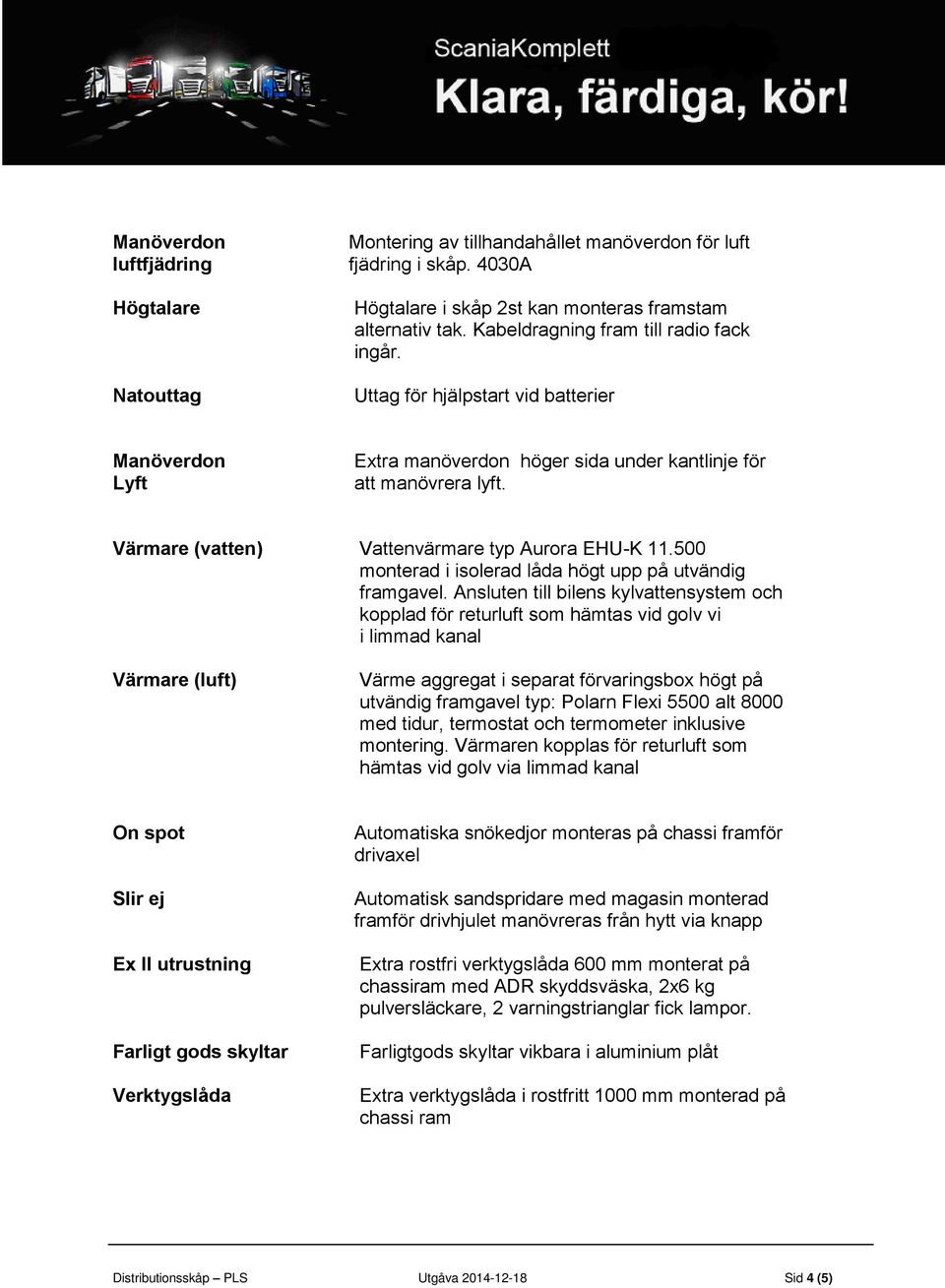

4 Manöverdon luftfjädring Högtalare Natouttag Montering av tillhandahållet manöverdon för luft fjädring i skåp. 4030A Högtalare i skåp 2st kan monteras framstam alternativ tak. Kabeldragning fram till radio fack ingår. Uttag för hjälpstart vid batterier Manöverdon Lyft Extra manöverdon höger sida under kantlinje för att manövrera lyft. Värmare (vatten) Vattenvärmare typ Aurora EHU-K monterad i isolerad låda högt upp på utvändig framgavel. Ansluten till bilens kylvattensystem och kopplad för returluft som hämtas vid golv vi i limmad kanal Värmare (luft) Värme aggregat i separat förvaringsbox högt på utvändig framgavel typ: Polarn Flexi 5500 alt 8000 med tidur, termostat och termometer inklusive montering. Värmaren kopplas för returluft som hämtas vid golv via limmad kanal On spot Slir ej Ex II utrustning Farligt gods skyltar Verktygslåda Automatiska snökedjor monteras på chassi framför drivaxel Automatisk sandspridare med magasin monterad framför drivhjulet manövreras från hytt via knapp Extra rostfri verktygslåda 600 mm monterat på chassiram med ADR skyddsväska, 2x6 kg pulversläckare, 2 varningstrianglar fick lampor. Farligtgods skyltar vikbara i aluminium plåt Extra verktygslåda i rostfritt 1000 mm monterad på chassi ram Distributionsskåp PLS Utgåva Sid 4 (5)

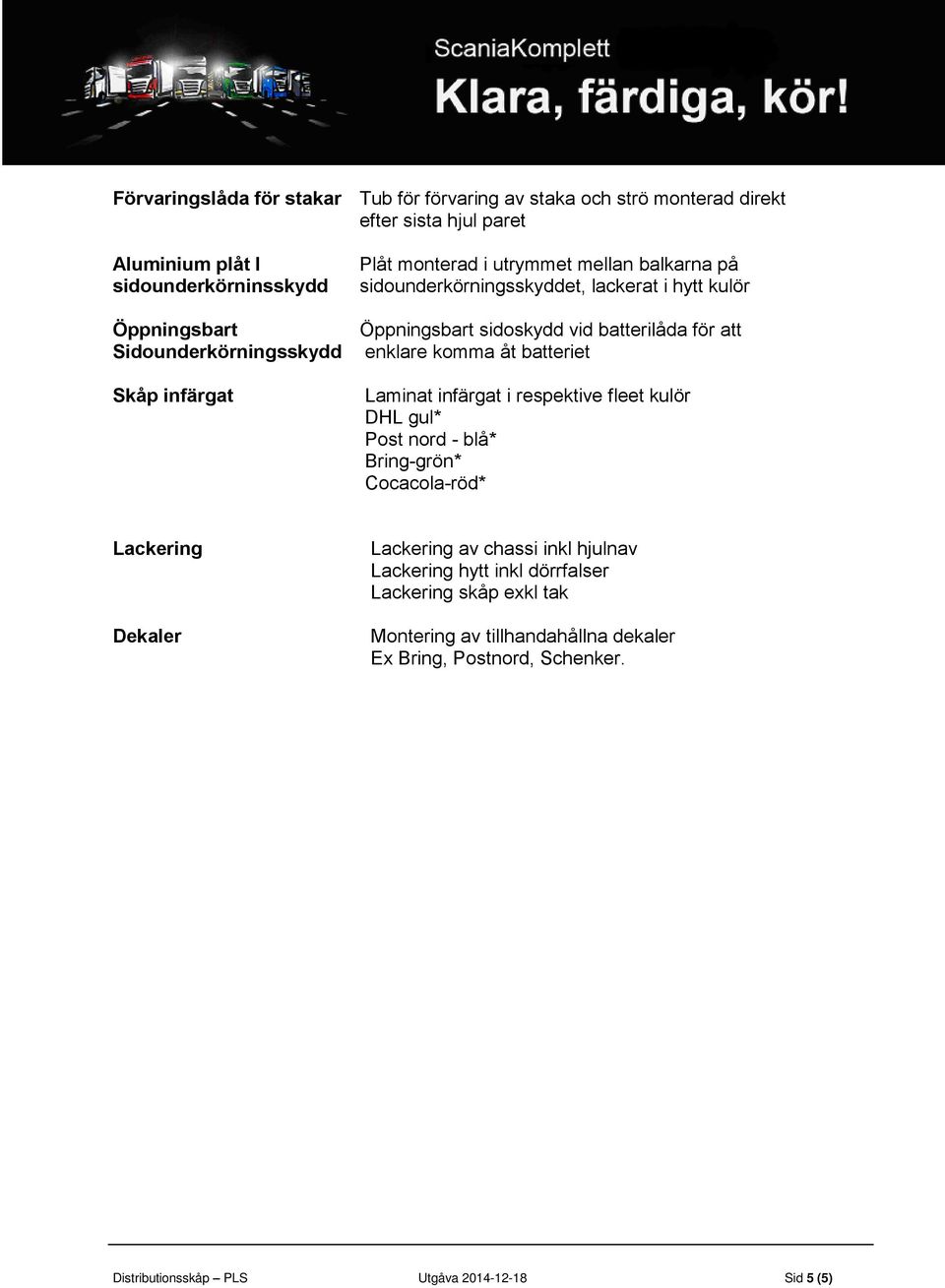

5 Förvaringslåda för stakar Tub för förvaring av staka och strö monterad direkt efter sista hjul paret Aluminium plåt I sidounderkörninsskydd Öppningsbart Sidounderkörningsskydd Skåp infärgat Plåt monterad i utrymmet mellan balkarna på sidounderkörningsskyddet, lackerat i hytt kulör Öppningsbart sidoskydd vid batterilåda för att enklare komma åt batteriet Laminat infärgat i respektive fleet kulör DHL gul* Post nord - blå* Bring-grön* Cocacola-röd* Lackering Dekaler Lackering av chassi inkl hjulnav Lackering hytt inkl dörrfalser Lackering skåp exkl tak Montering av tillhandahållna dekaler Ex Bring, Postnord, Schenker. Distributionsskåp PLS Utgåva Sid 5 (5)
