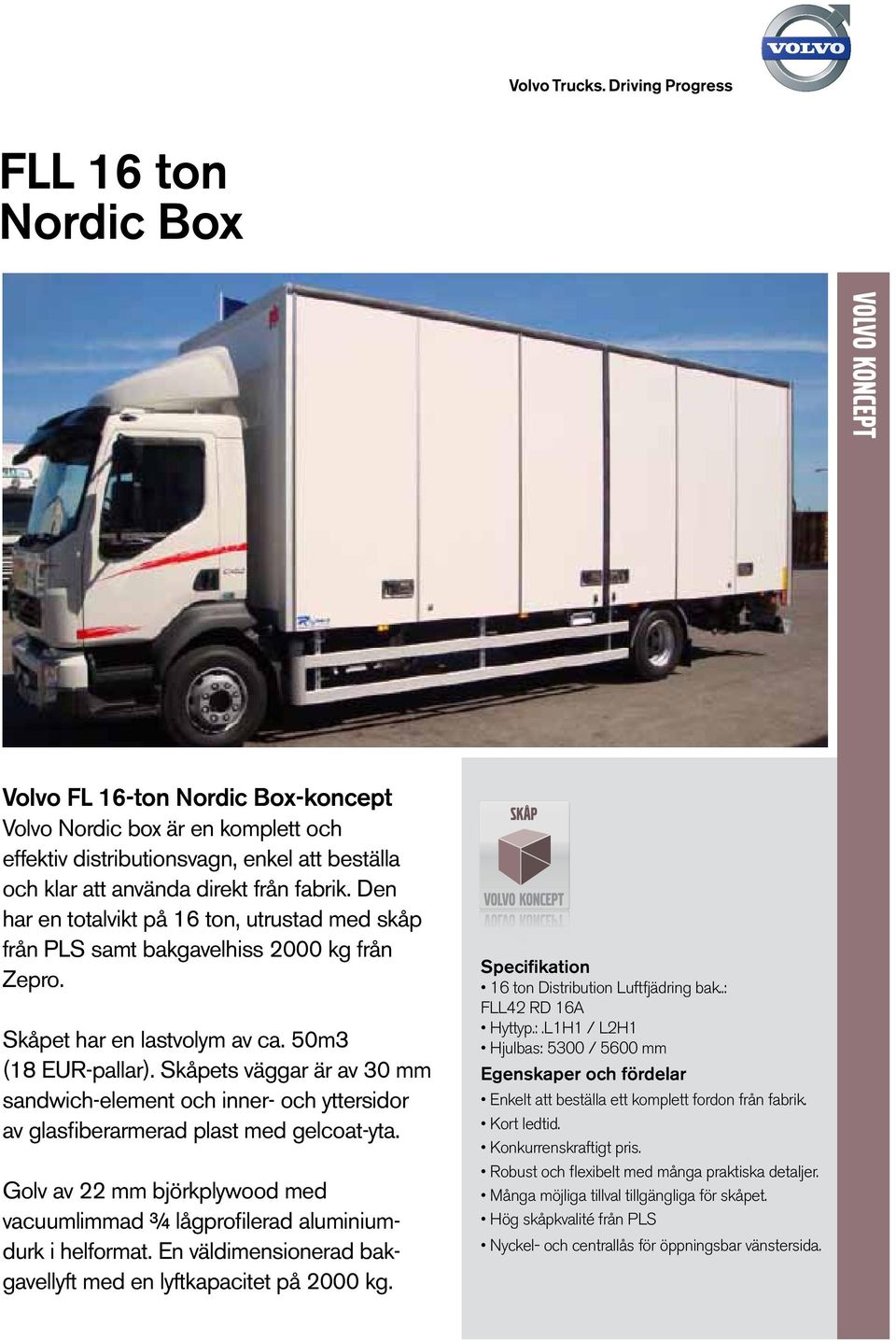

1 FLL 16 ton Nordic Box Volvo FL 16-ton Nordic Box-koncept Volvo Nordic box är en komplett och effektiv distributionsvagn, enkel att beställa och klar att använda direkt från fabrik. Den har en totalvikt på 16 ton, utrustad med skåp från PLS samt bakgavelhiss 2000 kg från Zepro. Skåpet har en lastvolym av ca. 50m3 (18 EUR-pallar). Skåpets väggar är av 30 mm sandwich-element och inner- och yttersidor av glasfiberarmerad plast med gelcoat-yta. Golv av 22 mm björkplywood med vacuumlimmad ¾ lågprofilerad aluminiumdurk i helformat. En väldimensionerad bakgavellyft med en lyftkapacitet på 2000 kg. Specifikation 16 ton Distribution Luftfjädring bak..: FLL42 RD 16A Hyttyp.:.L1H1 / L2H1 Hjulbas: 5300 / 5600 mm Egenskaper och fördelar Enkelt att beställa ett komplett fordon från fabrik. Kort ledtid. Konkurrenskraftigt pris. Robust och flexibelt med många praktiska detaljer. Många möjliga tillval tillgängliga för skåpet. Hög skåpkvalité från PLS Nyckel- och centrallås för öppningsbar vänstersida.

2 Säljvarianter för skåp NRDB16S Skåp och bakgavelhiss för svensk 16-tonnare NRDB16N Skåp och bakgavelhiss för norsk 16-tonnare NRDB16D Skåp och bakgavelhiss för dansk 16-tonnare NRDB16F Skåp och bakgavelhiss för finsk 16-tonnare Tillval säljvarianter S99133 En dörr baktill på höger sida inkl. fotsteg S99135 Fjärrkontroll för bakgavelhiss S99136 Centralsmörjning för bakgavelhiss S99137 Verktygslåda i rostfritt stål

3 Innehåll av skåp med öppningsbara sidor och bakgavelhiss Dimensioner: Invändig längd 7500 mm och invändig höjd 2650 mm. Utvändig bredd 2550 eller 2600 mm beroende på marknad. Total höjd ca mm. Underram: Galvaniserad underram uppbyggd av två längsgående rambalkar samt tvärbalkar av kallpressade stålprofiler. Konstruktion: Sandwich-konstruktion med kärna av polystyren och på båda sidor 2 mm Rowing glasfiberarmerad plast med en vit (RAL 9010) gelcoat-yta. Sidopanel: 30 mm sandwich-element. Framstam: Invändigt helt klädd med 2 mm eloxerad aluminiumplåt. Tak: 50 mm sandwich-element. Golv: 22 mm björkplywood med vakuumlimmad ¾ lågprofilerad aluminiumdurk i helformat. Aluminiumdurken är sammansvetsad med en 250 mm hög skyddsplåt av profilerad aluminium monterad längs sidoväggarna. Öppning bak: Hel öppning bak med gasfjäderdämpad lucka i 30 mm sandwich-element och med övre gångjärn. Dubbla tätningslister monterade på bakkarm. Öppningshöjd samma som inre höjd. Lastsäkring: På båda långsidorna halvt infällda i väggen finns lastlåsskenor (PLS kombiskena) monterade 1000 mm från golvet. På båda sidor monterade jämns med golvet finns tre TORförankringsöglor. Elutrustning: Fyra infällda takbelysningar med timer. Strömbrytare finns även längst bak på höger sida i skåpet. Uppfyller lagkrav inom EU. Bakgavelhiss: Typ Zepro Z MA med 2000 kg lyftkapacitet. Fast tredelat underkörningsskydd. Stålbrygga (djup 1700 mm) inklusive två stödhjul. Tre slitskyddsremsor av aluminium skyddar undersidan. Fasta fotsteg monterade på underkörningsskyddet inklusive handtag på både höger och vänster sida. Två fasta manöverdon på varje sida infällda utvändigt i skåpvägg. Placerade ca 1800 mm från marken. Ett kabelmonterat manöverdon är placerat invändigt i skåpet. Vänster sida: Helt öppningsbar vänster sida (utan mittstolpe) med 3+3 vikbara sidor i sandwichelement. Monteras jämns med skåpet och med dubbla gummitätningar. Centrallåsning av alla 4 lås ingår. Strömbrytare är placerad i hytten till vänster om ratten. Vikt: 2910 kg.

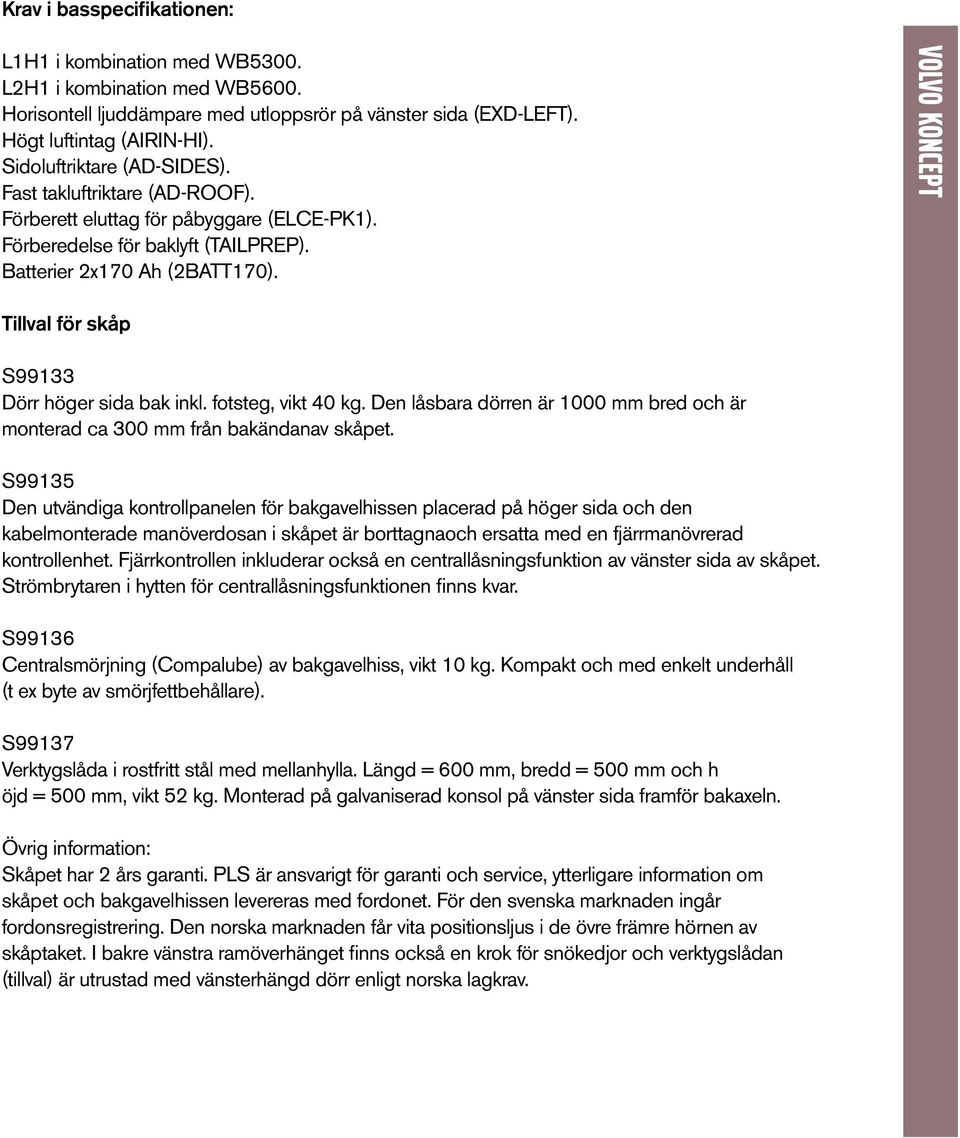

4 Krav i basspecifikationen: L1H1 i kombination med WB5300. L2H1 i kombination med WB5600. Horisontell ljuddämpare med utloppsrör på vänster sida (EXD-LEFT). Högt luftintag (AIRIN-HI). Sidoluftriktare (AD-SIDES). Fast takluftriktare (AD-ROOF). Förberett eluttag för påbyggare (ELCE-PK1). Förberedelse för baklyft (TAILPREP). Batterier 2x170 Ah (2BATT170). Tillval för skåp S99133 Dörr höger sida bak inkl. fotsteg, vikt 40 kg. Den låsbara dörren är 1000 mm bred och är monterad ca 300 mm från bakändanav skåpet. S99135 Den utvändiga kontrollpanelen för bakgavelhissen placerad på höger sida och den kabelmonterade manöverdosan i skåpet är borttagnaoch ersatta med en fjärrmanövrerad kontrollenhet. Fjärrkontrollen inkluderar också en centrallåsningsfunktion av vänster sida av skåpet. Strömbrytaren i hytten för centrallåsningsfunktionen finns kvar. S99136 Centralsmörjning (Compalube) av bakgavelhiss, vikt 10 kg. Kompakt och med enkelt underhåll (t ex byte av smörjfettbehållare). S99137 Verktygslåda i rostfritt stål med mellanhylla. Längd = 600 mm, bredd = 500 mm och h öjd = 500 mm, vikt 52 kg. Monterad på galvaniserad konsol på vänster sida framför bakaxeln. Övrig information: Skåpet har 2 års garanti. PLS är ansvarigt för garanti och service, ytterligare information om skåpet och bakgavelhissen levereras med fordonet. För den svenska marknaden ingår fordonsregistrering. Den norska marknaden får vita positionsljus i de övre främre hörnen av skåptaket. I bakre vänstra ramöverhänget finns också en krok för snökedjor och verktygslådan (tillval) är utrustad med vänsterhängd dörr enligt norska lagkrav.
