PLS Transportskåp för Fjärrtrafik Öppningsbar sida

Transkript

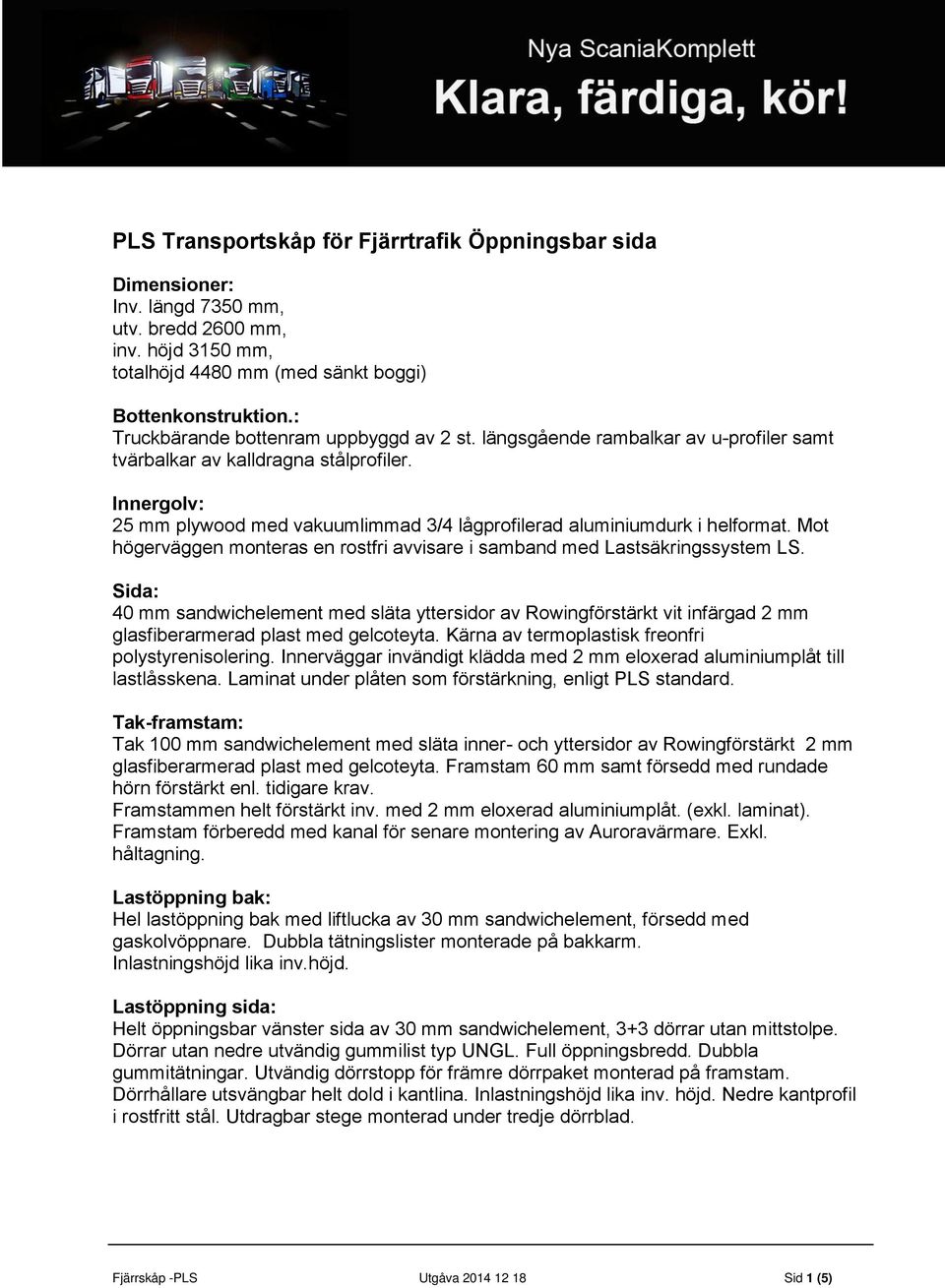

1 PLS Transportskåp för Fjärrtrafik Öppningsbar sida Dimensioner: Inv. längd 7350 mm, utv. bredd 2600 mm, inv. höjd 3150 mm, totalhöjd 4480 mm (med sänkt boggi) Bottenkonstruktion.: Truckbärande bottenram uppbyggd av 2 st. längsgående rambalkar av u-profiler samt tvärbalkar av kalldragna stålprofiler. Innergolv: 25 mm plywood med vakuumlimmad 3/4 lågprofilerad aluminiumdurk i helformat. Mot högerväggen monteras en rostfri avvisare i samband med Lastsäkringssystem LS. Sida: 40 mm sandwichelement med släta yttersidor av Rowingförstärkt vit infärgad 2 mm glasfiberarmerad plast med gelcoteyta. Kärna av termoplastisk freonfri polystyrenisolering. Innerväggar invändigt klädda med 2 mm eloxerad aluminiumplåt till lastlåsskena. Laminat under plåten som förstärkning, enligt PLS standard. Tak-framstam: Tak 100 mm sandwichelement med släta inner- och yttersidor av Rowingförstärkt 2 mm glasfiberarmerad plast med gelcoteyta. Framstam 60 mm samt försedd med rundade hörn förstärkt enl. tidigare krav. Framstammen helt förstärkt inv. med 2 mm eloxerad aluminiumplåt. (exkl. laminat). Framstam förberedd med kanal för senare montering av Auroravärmare. Exkl. håltagning. Lastöppning bak: Hel lastöppning bak med liftlucka av 30 mm sandwichelement, försedd med gaskolvöppnare. Dubbla tätningslister monterade på bakkarm. Inlastningshöjd lika inv.höjd. Lastöppning sida: Helt öppningsbar vänster sida av 30 mm sandwichelement, 3+3 dörrar utan mittstolpe. Dörrar utan nedre utvändig gummilist typ UNGL. Full öppningsbredd. Dubbla gummitätningar. Utvändig dörrstopp för främre dörrpaket monterad på framstam. Dörrhållare utsvängbar helt dold i kantlina. Inlastningshöjd lika inv. höjd. Nedre kantprofil i rostfritt stål. Utdragbar stege monterad under tredje dörrblad. Fjärrskåp -PLS Utgåva Sid 1 (5)

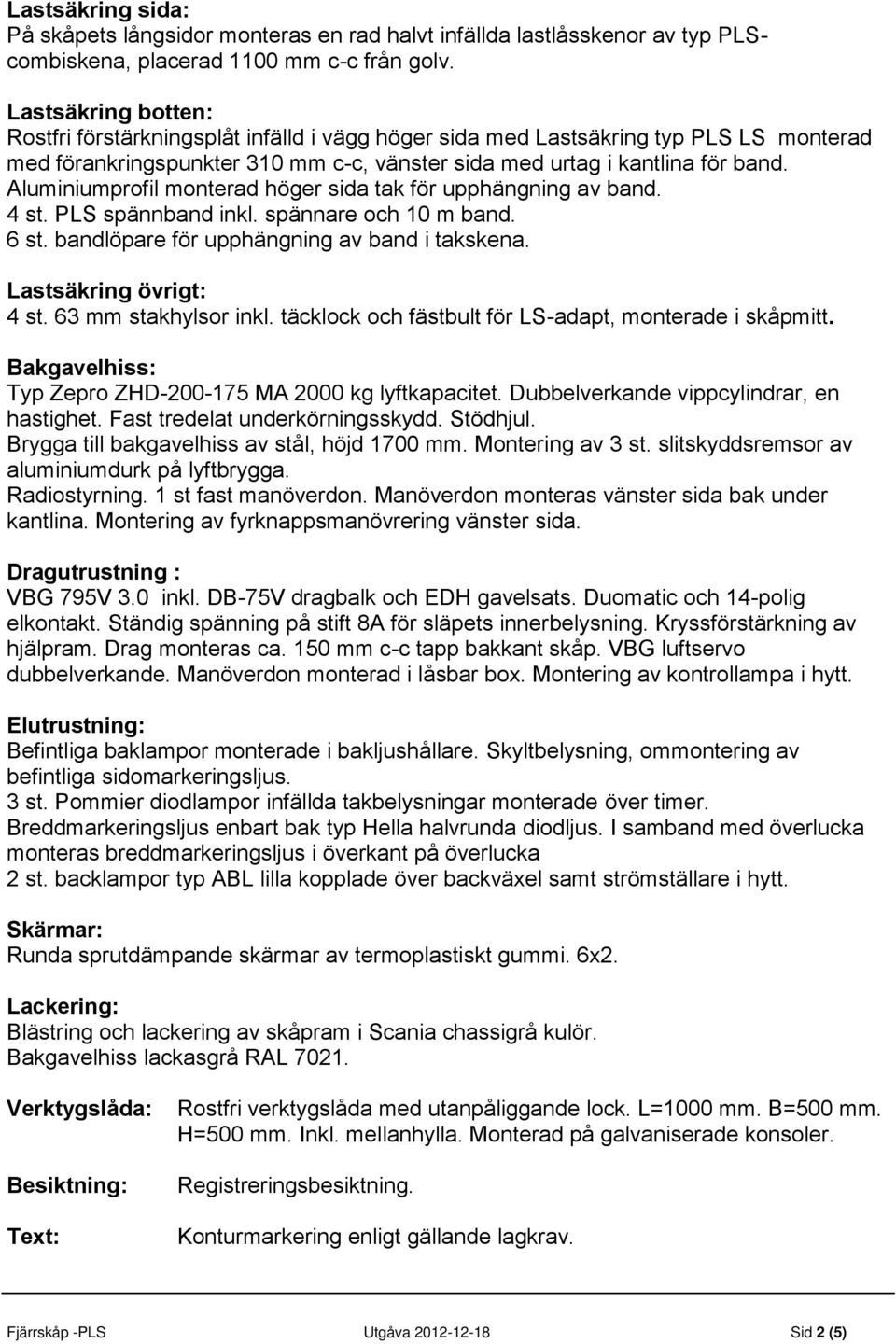

2 Lastsäkring sida: På skåpets långsidor monteras en rad halvt infällda lastlåsskenor av typ PLScombiskena, placerad 1100 mm c-c från golv. Lastsäkring botten: Rostfri förstärkningsplåt infälld i vägg höger sida med Lastsäkring typ PLS LS monterad med förankringspunkter 310 mm c-c, vänster sida med urtag i kantlina för band. Aluminiumprofil monterad höger sida tak för upphängning av band. 4 st. PLS spännband inkl. spännare och 10 m band. 6 st. bandlöpare för upphängning av band i takskena. Lastsäkring övrigt: 4 st. 63 mm stakhylsor inkl. täcklock och fästbult för LS-adapt, monterade i skåpmitt. Bakgavelhiss: Typ Zepro ZHD MA 2000 kg lyftkapacitet. Dubbelverkande vippcylindrar, en hastighet. Fast tredelat underkörningsskydd. Stödhjul. Brygga till bakgavelhiss av stål, höjd 1700 mm. Montering av 3 st. slitskyddsremsor av aluminiumdurk på lyftbrygga. Radiostyrning. 1 st fast manöverdon. monteras vänster sida bak under kantlina. Montering av fyrknappsmanövrering vänster sida. Dragutrustning : VBG 795V 3.0 inkl. DB-75V dragbalk och EDH gavelsats. Duomatic och 14-polig elkontakt. Ständig spänning på stift 8A för släpets innerbelysning. Kryssförstärkning av hjälpram. Drag monteras ca. 150 mm c-c tapp bakkant skåp. VBG luftservo dubbelverkande. monterad i låsbar box. Montering av kontrollampa i hytt. Elutrustning: Befintliga baklampor monterade i bakljushållare. Skyltbelysning, ommontering av befintliga sidomarkeringsljus. 3 st. Pommier diodlampor infällda takbelysningar monterade över timer. Breddmarkeringsljus enbart bak typ Hella halvrunda diodljus. I samband med överlucka monteras breddmarkeringsljus i överkant på överlucka 2 st. backlampor typ ABL lilla kopplade över backväxel samt strömställare i hytt. Skärmar: Runda sprutdämpande skärmar av termoplastiskt gummi. 6x2. Lackering: Blästring och lackering av skåpram i Scania chassigrå kulör. Bakgavelhiss lackasgrå RAL Verktygslåda: Besiktning: Text: Rostfri verktygslåda med utanpåliggande lock. L=1000 mm. B=500 mm. H=500 mm. Inkl. mellanhylla. Monterad på galvaniserade konsoler. Registreringsbesiktning. Konturmarkering enligt gällande lagkrav. Fjärrskåp -PLS Utgåva Sid 2 (5)

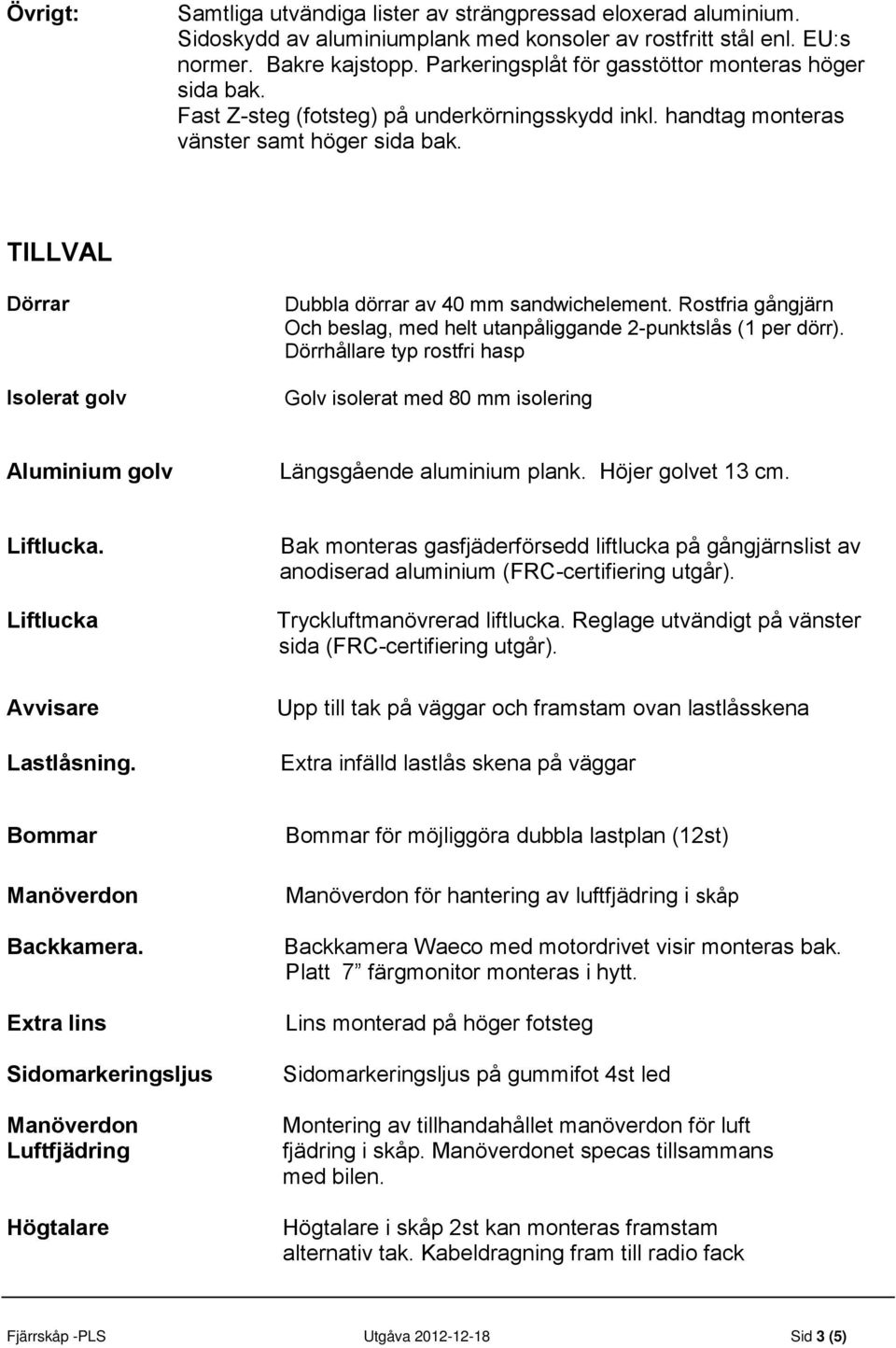

3 Övrigt: Samtliga utvändiga lister av strängpressad eloxerad aluminium. Sidoskydd av aluminiumplank med konsoler av rostfritt stål enl. EU:s normer. Bakre kajstopp. Parkeringsplåt för gasstöttor monteras höger sida bak. Fast Z-steg (fotsteg) på underkörningsskydd inkl. handtag monteras vänster samt höger sida bak. TILLVAL Dörrar Isolerat golv Dubbla dörrar av 40 mm sandwichelement. Rostfria gångjärn Och beslag, med helt utanpåliggande 2-punktslås (1 per dörr). Dörrhållare typ rostfri hasp Golv isolerat med 80 mm isolering Aluminium golv Längsgående aluminium plank. Höjer golvet 13 cm. Liftlucka. Liftlucka Avvisare Lastlåsning. Bak monteras gasfjäderförsedd liftlucka på gångjärnslist av anodiserad aluminium (FRC-certifiering utgår). Tryckluftmanövrerad liftlucka. Reglage utvändigt på vänster sida (FRC-certifiering utgår). Upp till tak på väggar och framstam ovan lastlåsskena Extra infälld lastlås skena på väggar Bommar Backkamera. Extra lins Sidomarkeringsljus Luftfjädring Högtalare Bommar för möjliggöra dubbla lastplan (12st) för hantering av luftfjädring i skåp Backkamera Waeco med motordrivet visir monteras bak. Platt 7 färgmonitor monteras i hytt. Lins monterad på höger fotsteg Sidomarkeringsljus på gummifot 4st led Montering av tillhandahållet manöverdon för luft fjädring i skåp. et specas tillsammans med bilen. Högtalare i skåp 2st kan monteras framstam alternativ tak. Kabeldragning fram till radio fack Fjärrskåp -PLS Utgåva Sid 3 (5)

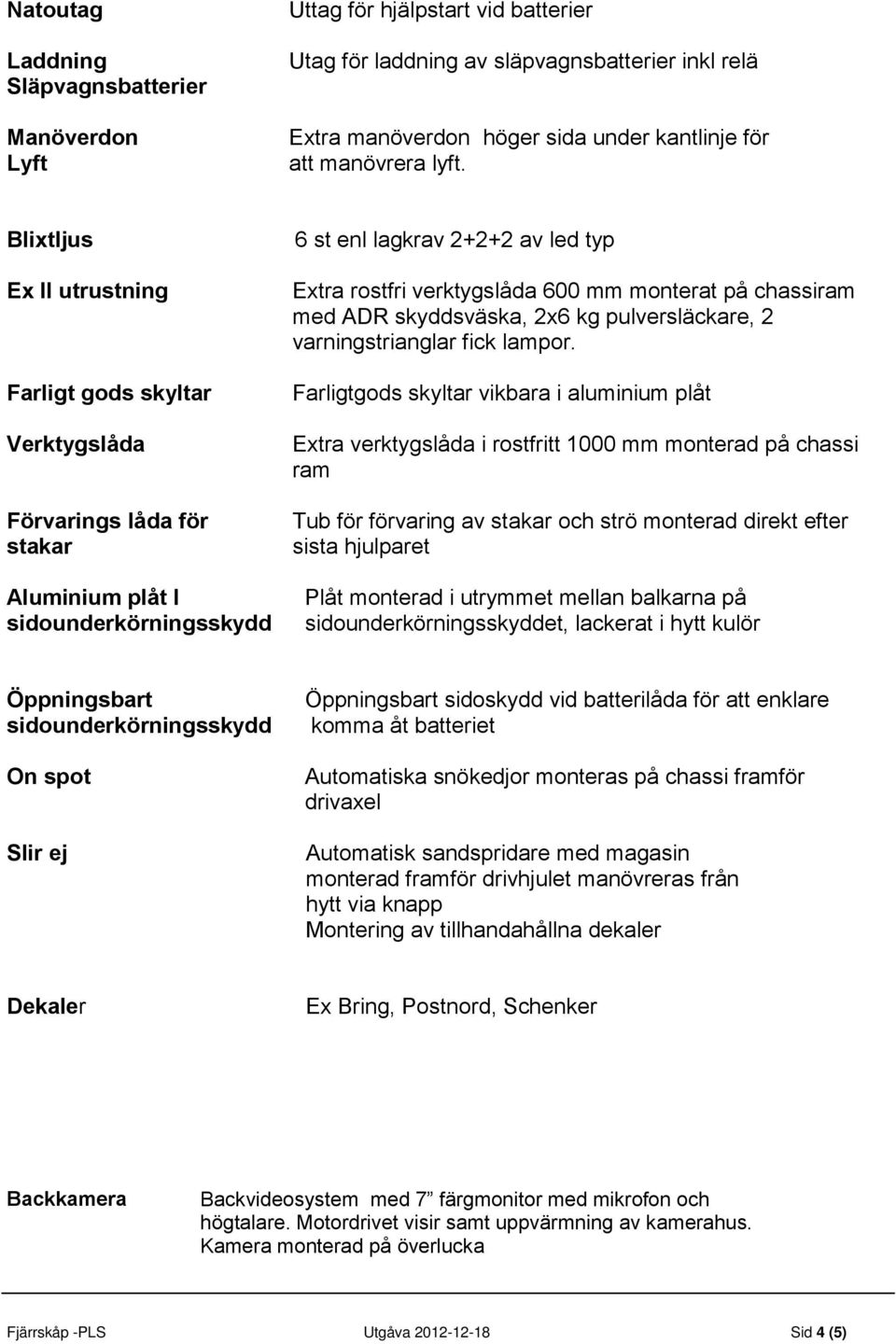

4 Natoutag Laddning Släpvagnsbatterier Lyft Uttag för hjälpstart vid batterier Utag för laddning av släpvagnsbatterier inkl relä Extra manöverdon höger sida under kantlinje för att manövrera lyft. Blixtljus Ex II utrustning Farligt gods skyltar Verktygslåda Förvarings låda för stakar Aluminium plåt I sidounderkörningsskydd 6 st enl lagkrav av led typ Extra rostfri verktygslåda 600 mm monterat på chassiram med ADR skyddsväska, 2x6 kg pulversläckare, 2 varningstrianglar fick lampor. Farligtgods skyltar vikbara i aluminium plåt Extra verktygslåda i rostfritt 1000 mm monterad på chassi ram Tub för förvaring av stakar och strö monterad direkt efter sista hjulparet Plåt monterad i utrymmet mellan balkarna på sidounderkörningsskyddet, lackerat i hytt kulör Öppningsbart sidounderkörningsskydd On spot Slir ej Öppningsbart sidoskydd vid batterilåda för att enklare komma åt batteriet Automatiska snökedjor monteras på chassi framför drivaxel Automatisk sandspridare med magasin monterad framför drivhjulet manövreras från hytt via knapp Montering av tillhandahållna dekaler Dekaler Ex Bring, Postnord, Schenker Backkamera Backvideosystem med 7 färgmonitor med mikrofon och högtalare. Motordrivet visir samt uppvärmning av kamerahus. Kamera monterad på överlucka Fjärrskåp -PLS Utgåva Sid 4 (5)

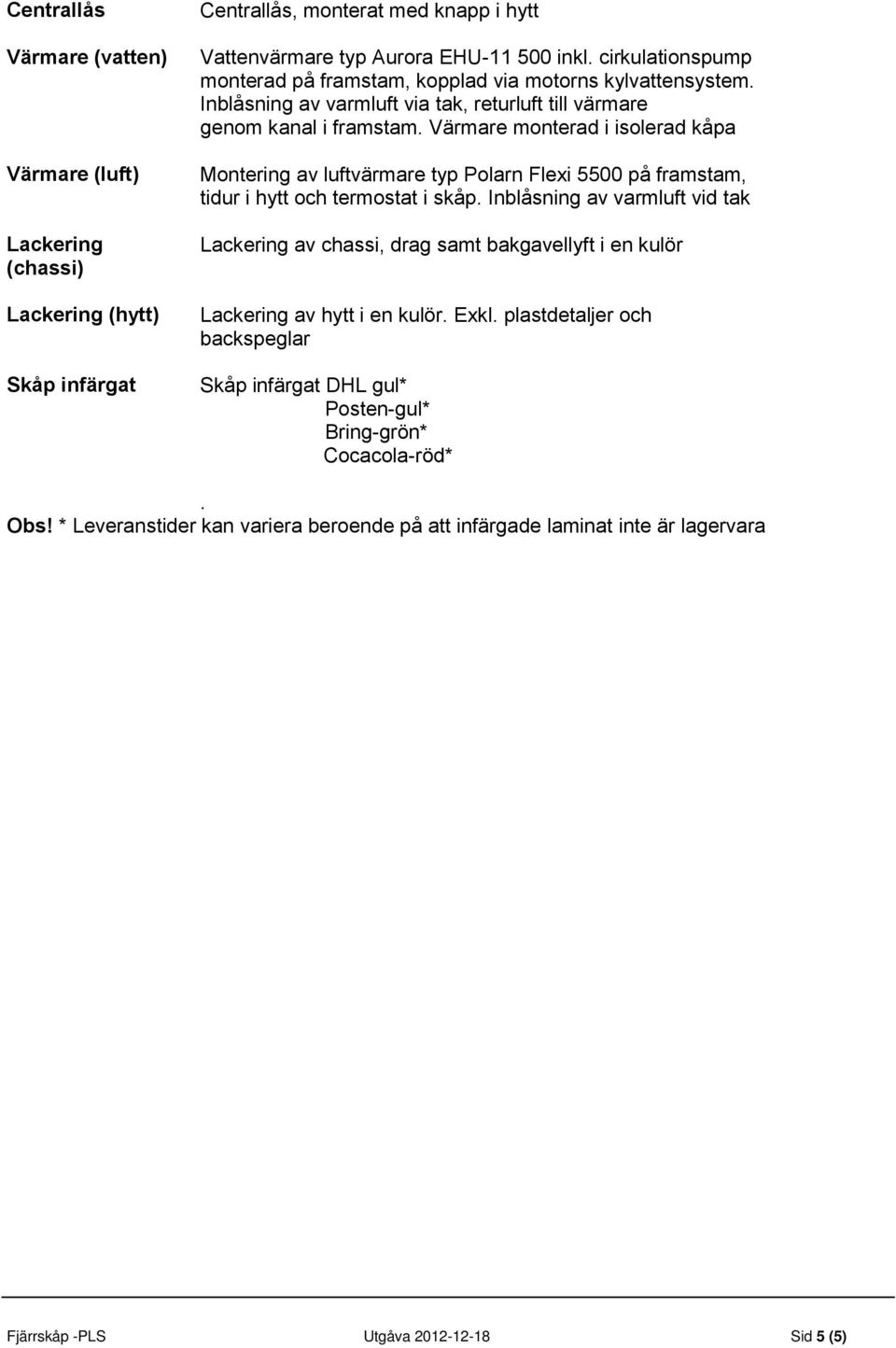

5 Centrallås Värmare (vatten) Värmare (luft) Lackering (chassi) Lackering (hytt) Skåp infärgat Centrallås, monterat med knapp i hytt Vattenvärmare typ Aurora EHU inkl. cirkulationspump monterad på framstam, kopplad via motorns kylvattensystem. Inblåsning av varmluft via tak, returluft till värmare genom kanal i framstam. Värmare monterad i isolerad kåpa Montering av luftvärmare typ Polarn Flexi 5500 på framstam, tidur i hytt och termostat i skåp. Inblåsning av varmluft vid tak Lackering av chassi, drag samt bakgavellyft i en kulör Lackering av hytt i en kulör. Exkl. plastdetaljer och backspeglar Skåp infärgat DHL gul* Posten-gul* Bring-grön* Cocacola-röd*. Obs! * Leveranstider kan variera beroende på att infärgade laminat inte är lagervara Fjärrskåp -PLS Utgåva Sid 5 (5)
