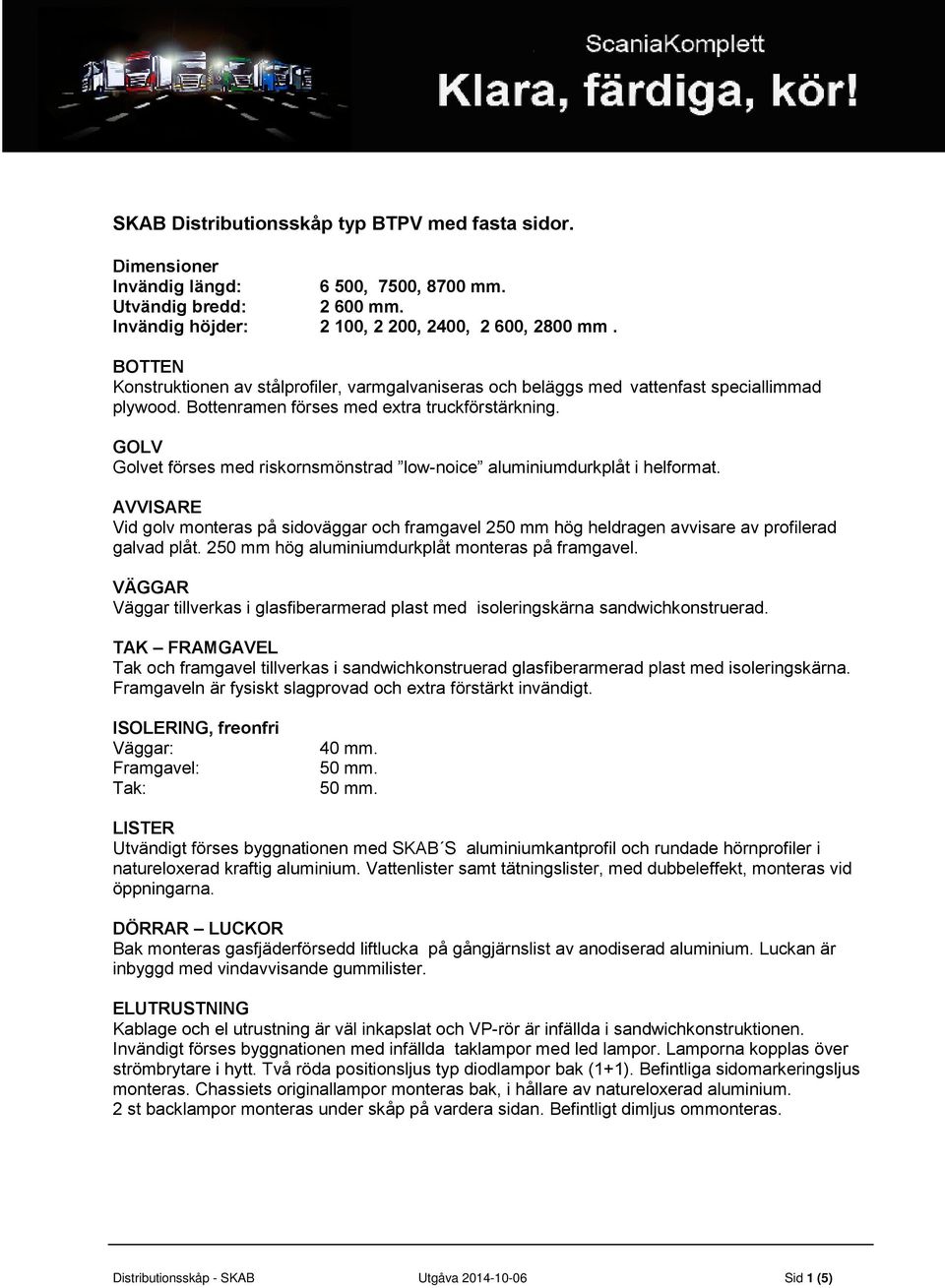

1 SKAB Distributionsskåp typ BTPV med fasta sidor. Dimensioner Invändig längd: 6 500, 7500, 8700 mm. Utvändig bredd: mm. Invändig höjder: 2 100, 2 200, 2400, 2 600, 2800 mm. BOTTEN Konstruktionen av stålprofiler, varmgalvaniseras och beläggs med vattenfast speciallimmad plywood. Bottenramen förses med extra truckförstärkning. GOLV Golvet förses med riskornsmönstrad low-noice aluminiumdurkplåt i helformat. AVVISARE Vid golv monteras på sidoväggar och framgavel 250 mm hög heldragen avvisare av profilerad galvad plåt. 250 mm hög aluminiumdurkplåt monteras på framgavel. VÄGGAR Väggar tillverkas i glasfiberarmerad plast med isoleringskärna sandwichkonstruerad. TAK FRAMGAVEL Tak och framgavel tillverkas i sandwichkonstruerad glasfiberarmerad plast med isoleringskärna. Framgaveln är fysiskt slagprovad och extra förstärkt invändigt. ISOLERING, freonfri Väggar: Framgavel: Tak: 40 mm. 50 mm. 50 mm. LISTER Utvändigt förses byggnationen med SKAB S aluminiumkantprofil och rundade hörnprofiler i natureloxerad kraftig aluminium. Vattenlister samt tätningslister, med dubbeleffekt, monteras vid öppningarna. DÖRRAR LUCKOR Bak monteras gasfjäderförsedd liftlucka på gångjärnslist av anodiserad aluminium. Luckan är inbyggd med vindavvisande gummilister. ELUTRUSTNING Kablage och el utrustning är väl inkapslat och VP-rör är infällda i sandwichkonstruktionen. Invändigt förses byggnationen med infällda taklampor med led lampor. Lamporna kopplas över strömbrytare i hytt. Två röda positionsljus typ diodlampor bak (1+1). Befintliga sidomarkeringsljus monteras. Chassiets originallampor monteras bak, i hållare av natureloxerad aluminium. 2 st backlampor monteras under skåp på vardera sidan. Befintligt dimljus ommonteras. Distributionsskåp - SKAB Utgåva Sid 1 (5)

GOLV Golvet förses med riskornsmönstrad low-noice aluminiumdurkplåt i helformat. AVVISARE Vid golv monteras på sidoväggar och framgavel 250 mm hög heldragen avvisare av profilerad galvad plåt.

2 BAKGAVELLYFT Bakgavellyft typ ZHD 2000, lyftkapacitet 2000 kg och stålplatta med längd 1700 mm. Platta försedd med slitskydd i aluminiumdurk samt med uppfällbara avrullningsstopp. Manöverdon: Fast på vänster sida utvändigt. Sladdmonterat på höger sida invändigt. Fast reglage på vänster sida utvändigt med 4 knapps manövrering. Manöverström kopplas över separat brytare placerad i hytten. Radiostyrning ingår i standard utrustning UTVÄNDIG UTRUSTNING Skärmar i plast. 1 st verktygslåda i rostfritt med längd 600 mm och rostfritt låshandtag. Ett rostfritt fotsteg monteras på vänster sida bak. Kajstopp i monteras bak. Europareflexer. INVÄNDIG UTRUSTNING Lastlåsskenor infällda på vardera sida, 900 mm från golv. LACKERING Bättringslackering av ramöverhäng och liftchassi i chassiets originalfärg. Skåp infärgat vitt gelcoat laminat. Liftplatta lackeras lika chassiram. Val av lackmaterial och lackeringsarbete utförs med största möjliga miljöhänsyn. Distributionsskåp - SKAB Utgåva Sid 2 (5)

Manöverström kopplas över separat brytare placerad i hytten. Radiostyrning ingår i standard utrustning UTVÄNDIG UTRUSTNING Skärmar i plast.

3 Tillval SKAB Distributionsskåp Dörrar Liftlucka Isolerat golv Plywood golv Avvisare Extra lastlåskena Bak monteras dörrar på 270 graders rostfria gångjärn.dörrarna förses med dubbla kraftiga rostfria Spanjoulettlås Tryckluftmanövrerad Liftlucka Golv isolerat med 80 mm isolering Plywood golv i stället för golv i aluminium durk glasfiberförstärkt med halkfri yta. Skyddsplåt i 2 mm aluminiumplåt från lastlåsskena till tak monterad på högersida. Extra lastlåsskena utöver den befintliga. Monteras infälld i vägg efter kund önskemål Bindringar Bindkrokar Hållare spännband Extra bindringar i golv nedsänkta. Bindkrokar hejarsmidda typ Briab nedsänkta i golv. OBS kan ej kombineras med isolerat golv. Hållare för spännband 4 st Gasfjäderstötta Gasfjäderstötta för lastsäkring Centrallås Centrallås, monterat med knapp i hytt Backkamera Extra kameralins Led belysning Blixtljus Waeco backkamera med motordrivet visir monteras bak på liftluckan. Platt färgmonitor monteras i hytt Extra kamera lins vi höger insteg Uppgradera backljus, arbetsbelysning till lampor av l Led. 6 st enl lagkrav av led typ Distributionsskåp - SKAB Utgåva Sid 3 (5)

halkfri yta. Skyddsplåt i 2 mm aluminiumplåt från lastlåsskena till tak monterad på högersida. Extra lastlåsskena utöver den befintliga.

4 Sidomarkeringsljus Manöverdon luftfjädring Högtalare Natouttag Sidomarkeringsljus på gummifot 4st per sida av led Montering av tillhandahållet manöverdon för luft fjädring i skåp. 4030A Högtalare i skåp 2st kan monteras framstam alternativ tak. Kabeldragning fram till radio fack ingår. Uttag för hjälpstart vid batterier Manöverdon Lyft Extra manöverdon höger sida under kantlinje för att manövrera lyft. Värmare (vatten) Vattenvärmare typ Aurora EHU-K monterad i isolerad låda högt upp på utvändig framgavel. Ansluten till bilens kylvattensystem och kopplad för returluft som hämtas vid golv vi i limmad kanal Värmare (luft) Värmeaggregat i separat förvaringsbox högt på utvändig framgavel typ: Polarn Flexi 5500 alt 8000 med tidur, termostat och termometer inklusive montering. Värmaren kopplas för returluft som hämtas vid golv via limmad kanal On spot Slir ej Ex II utrustning Farligt gods skyltar Verktygslåda Automatiska snökedjor monteras på chassi framför drivaxel Automatisk sandspridare med magasin monterad framför drivhjulet manövreras från hytt via knapp Extra rostfri verktygslåda 600 mm monterat på chassiram med ADR skyddsväska, 2x6 kg pulversläckare, 2 varningstrianglar fick lampor. Farligtgods skyltar vikbara i aluminium plåt Extra verktygslåda i rostfritt 1000 mm monterad på chassi ram Förvaringslåda för stakar Tub för förvaring av staka och strö monterad direkt efter sista hjul paret Distributionsskåp - SKAB Utgåva Sid 4 (5)

Uttag för hjälpstart vid batterier Manöverdon Lyft Extra manöverdon höger sida under kantlinje för att manövrera lyft. Värmare (vatten) Vattenvärmare typ Aurora EHU-K 11.

5 Förvaringslåd Handtruck Aluminium plåt I sidounderkörninsskydd Öppningsbart Sidounderkörningsskydd Skåp infärgat Förvaringslåda för handtruck monterad på chassi Plåt monterad i utrymmet mellan balkarna på sidounderkörningsskyddet, lackerat i hytt kulör Öppningsbart sidoskydd vid batterilåda för att enklare komma åt batteriet Laminat infärgat i respektive fleet kulör DHL gul* Post nord - blå* Bring-grön* Cocacola-röd* Lackering Dekaler Lackering av chassi inkl hjulnav Lackering hytt inkl dörrfalser Lackering skåp exkl tak Montering av tillhandahållna dekaler Ex Bring, Postnord, Schenker. Distributionsskåp - SKAB Utgåva Sid 5 (5)

batteriet Laminat infärgat i respektive fleet kulör DHL gul* Post nord - blå* Bring-grön* Cocacola-röd* Lackering Dekaler Lackering av chassi inkl hjulnav
