PLS Distributionsskåp med Öppningsbarsida

Transkript

1 PLS Distributionsskåp med Öppningsbarsida Dimensioner: Inv. längd Utv. bredd Inv. höjd 6500, mm, 2600 mm, 2100, 2200, 2400, 2600 mm, Botten: Truckbärande bottenram uppbyggd av 2 st. längsgående rambalkar profiler samt tvärbalkar av kalldragna stålprofiler. 25 mm plywood med vakuumlimmad 3/4 lågprofilerad aluminiumdurk i helformat. Mot högerväggen monteras en rostfri avvisare i samband med Lastsäkringssystem LS. Avvisaren tjänar samtidigt som skydd för vägg vid lastning med truck. Sida: 40 mm sandwichelement med släta yttersidor i vit infärgad 2 mm glasfiberarmerad plast. Kärna av termoplastisk freonfri polystyrenisolering. Tak: Tak 100 mm sandwichelement med släta inner- och yttersidor av 2 mm glasfiberarmerad plast. Framstam: Framstam 60 mm samt försedd med rundade hörn förstärkt. Framstammen helt förstärkt inv. med 2 mm eloxerad aluminiumplåt. (exkl. laminat). Framstam förberedd med kanal för senare montering av Auroravärmare. Exkl. håltagning. Lastöppning, bak: Hel lastöppning bak med liftlucka av 30 mm sandwichelement, försedd med gaskolvöppnare. Dubbla tätningslister monterade på bak karm. Inlastningshöjd lika inv. höjd. Lastöppning, sida: Helt öppningsbar vänster sida av 30 mm sandwichelement, 3+3 dörrar utan mittstolpe. Dörrar utan nedre utvändig gummilist typ UNGL. Full öppningsbredd. Dubbla gummitätningar. Utvändig dörrstopp för främre dörrpaket monterad på framstam. Dörrhållare utsvängbar helt dold i kantlina. Inlastningshöjd lika inv. höjd. Nedre kantprofil i rostfritt stål. Utdragbar stege monterad under tredje dörrbladet. Lastsäkring, sida: På skåpets långsidor monteras en rad halvt infällda lastlåsskenor av typ PLScombiskena, placerad 1000 mm c-c från golv. Lastsäkring, botten: Rostfri förstärkningsplåt infälld i vägg höger sida med Lastsäkring typ PLS LS monterad med förankringspunkter 310 mm c-c, vänster sida med urtag i kantlina för band. Aluminiumprofil monterad höger sida tak för upphängning av band. 4 st. PLS spännband inkl. spännare och 10 m band. 6 st. bandlöpare för upphängning av band i takskena. Distributionsskåp - PLS Utgåva Sid 1 (6)

2 Bakgavelhiss: Typ Zepro ZHD kg lyftkapacitet. Dubbelverkande vippcylindrar, en hastighet. Fast tredelat underkörningsskydd. Stödhjul. Brygga till bakgavelhiss av stål, höjd 1700 mm. Montering av 3 st slitskyddsremsor av aluminiumdurk på lyftbrygga.2 st. fasta manöverdon. Manöverdon monteras vänster och höger sida bak under kantlina. 1 st.sladdmonterat manöverdon monterat invändigt höger sida. Montering av fyrknappsmanövrering vänster och höger sida. Radiostyrning av lyft ingår. Manöverström kopplas ej över tändningsnyckel. Elutrustning: Befintliga baklampor monterade i bakljushållare. Skyltbelysning, ommontering av befintliga Sidomarkeringsljus. Takbelysningar Led monterade över timer. Breddmarkeringsljus enbart bak halvrunda diodljus. I samband med överlucka monteras breddmarkeringsljus i överkant på överlucka. 2 st. backlampor kopplade över backväxel samt strömställare i hytt. Skärmar: Runda sprutdämpande skärmar av termoplastiskt gummi. Sidoskydd: Sidoskydd i aluminiumprofiler Verktygslåda: Rostfri verktygslåda med utanpåliggande lock. L=1000 mm. B=500 mm. H=500 mm. Inkl. mellanhylla. Monterad på galvaniserade konsoler. Monteras på vänster sida framför drivaxel Distributionsskåp - PLS Utgåva Sid 2 (6)

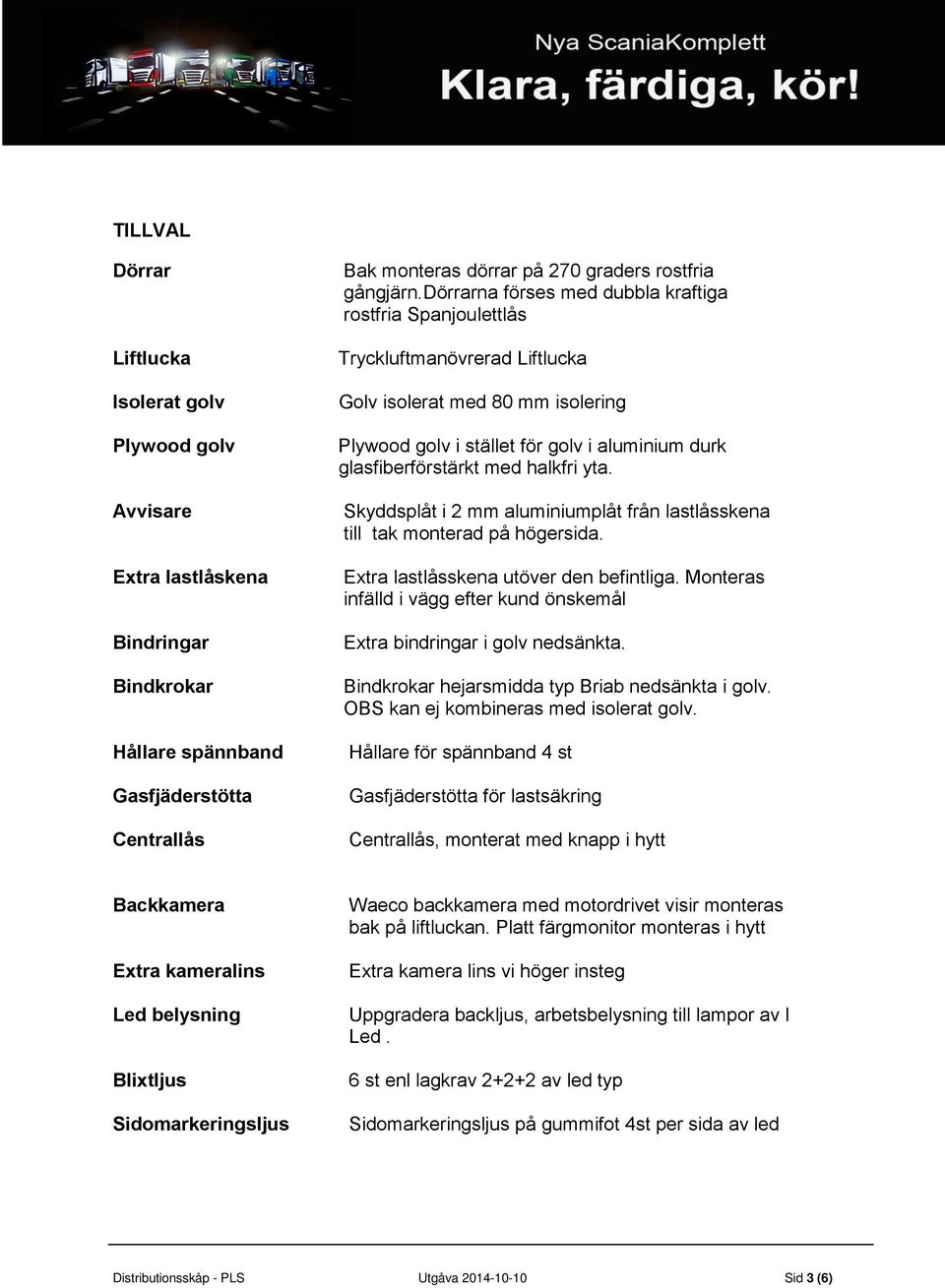

3 TILLVAL Dörrar Liftlucka Isolerat golv Plywood golv Avvisare Extra lastlåskena Bindringar Bindkrokar Hållare spännband Gasfjäderstötta Centrallås Bak monteras dörrar på 270 graders rostfria gångjärn.dörrarna förses med dubbla kraftiga rostfria Spanjoulettlås Tryckluftmanövrerad Liftlucka Golv isolerat med 80 mm isolering Plywood golv i stället för golv i aluminium durk glasfiberförstärkt med halkfri yta. Skyddsplåt i 2 mm aluminiumplåt från lastlåsskena till tak monterad på högersida. Extra lastlåsskena utöver den befintliga. Monteras infälld i vägg efter kund önskemål Extra bindringar i golv nedsänkta. Bindkrokar hejarsmidda typ Briab nedsänkta i golv. OBS kan ej kombineras med isolerat golv. Hållare för spännband 4 st Gasfjäderstötta för lastsäkring Centrallås, monterat med knapp i hytt Backkamera Extra kameralins Led belysning Blixtljus Sidomarkeringsljus Waeco backkamera med motordrivet visir monteras bak på liftluckan. Platt färgmonitor monteras i hytt Extra kamera lins vi höger insteg Uppgradera backljus, arbetsbelysning till lampor av l Led. 6 st enl lagkrav av led typ Sidomarkeringsljus på gummifot 4st per sida av led Distributionsskåp - PLS Utgåva Sid 3 (6)

4 Manöverdon luftfjädring Högtalare Natouttag Montering av tillhandahållet manöverdon för luft fjädring i skåp. 4030A Högtalare i skåp 2st kan monteras framstam alternativ tak. Kabeldragning fram till radio fack ingår. Uttag för hjälpstart vid batterier Manöverdon Lyft Extra manöverdon höger sida under kantlinje för att manövrera lyft. Värmare (vatten) Vattenvärmare typ Aurora EHU-K monterad i isolerad låda högt upp på utvändig framgavel. Ansluten till bilens kylvattensystem och kopplad för returluft som hämtas vid golv vi i limmad kanal Värmare (luft) Värme aggregat i separat förvaringsbox högt på utvändig framgavel typ: Polarn Flexi 5500 alt 8000 med tidur, termostat och termometer inklusive montering. Värmaren kopplas för returluft som hämtas vid golv via limmad kanal On spot Slir ej Ex II utrustning Farligt gods skyltar Verktygslåda Automatiska snökedjor monteras på chassi Framför drivaxel Automatisk sandspridare med magasin monterad framför drivhjulet manövreras från hytt via knapp Extra rostfri verktygslåda 600 mm monterat på chassiram med ADR skyddsväska, 2x6 kg pulversläckare, 2 varningstrianglar fick lampor. Farligtgods skyltar vikbara i aluminium plåt Extra verktygslåda i rostfritt 1000 mm monterad på chassi ram Förvaringslåda för stakar Tub för förvaring av staka och strö monterad direkt efter sista hjul paret Distributionsskåp - PLS Utgåva Sid 4 (6)

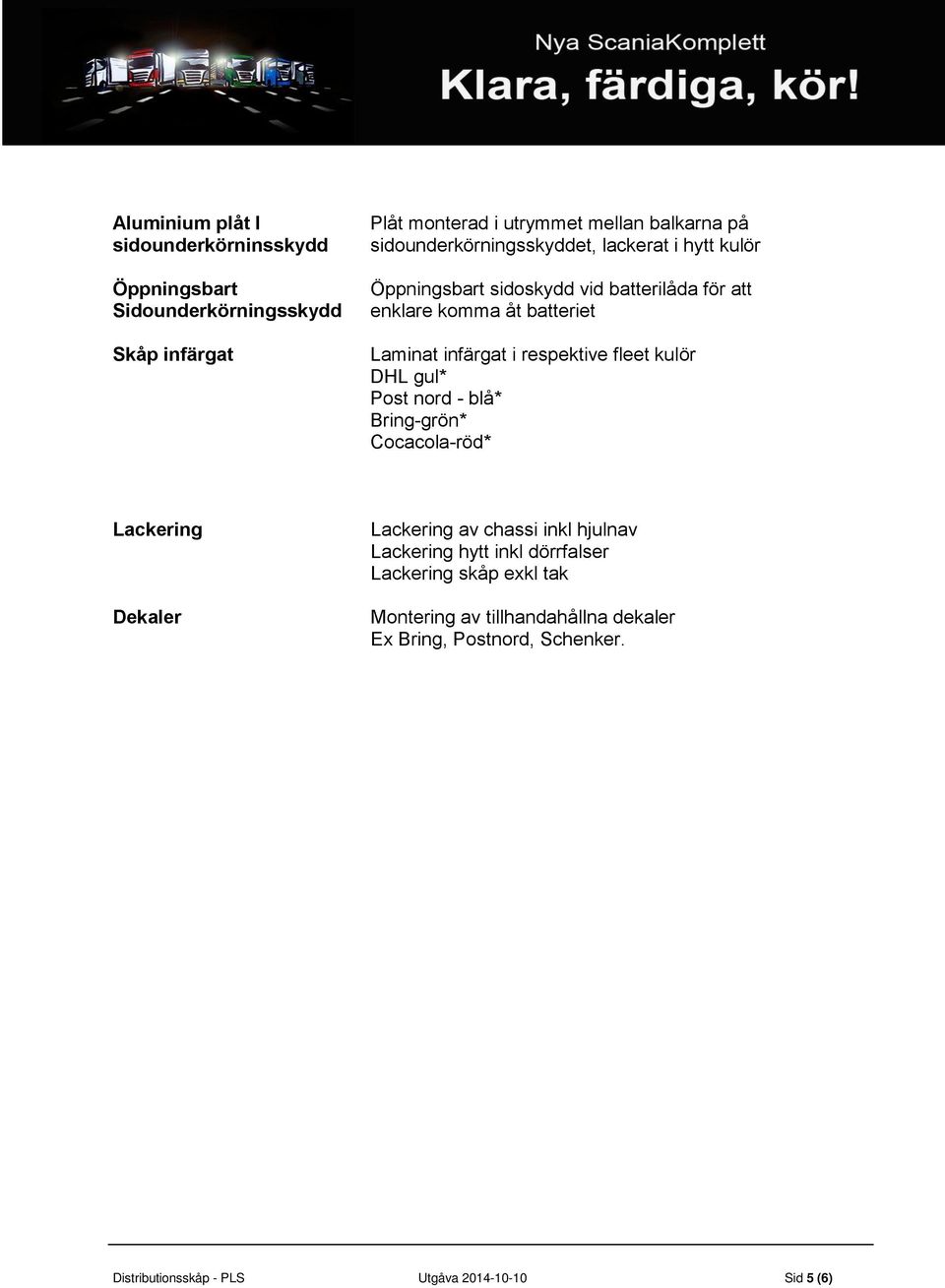

5 Aluminium plåt I sidounderkörninsskydd Öppningsbart Sidounderkörningsskydd Skåp infärgat Plåt monterad i utrymmet mellan balkarna på sidounderkörningsskyddet, lackerat i hytt kulör Öppningsbart sidoskydd vid batterilåda för att enklare komma åt batteriet Laminat infärgat i respektive fleet kulör DHL gul* Post nord - blå* Bring-grön* Cocacola-röd* Lackering Dekaler Lackering av chassi inkl hjulnav Lackering hytt inkl dörrfalser Lackering skåp exkl tak Montering av tillhandahållna dekaler Ex Bring, Postnord, Schenker. Distributionsskåp - PLS Utgåva Sid 5 (6)

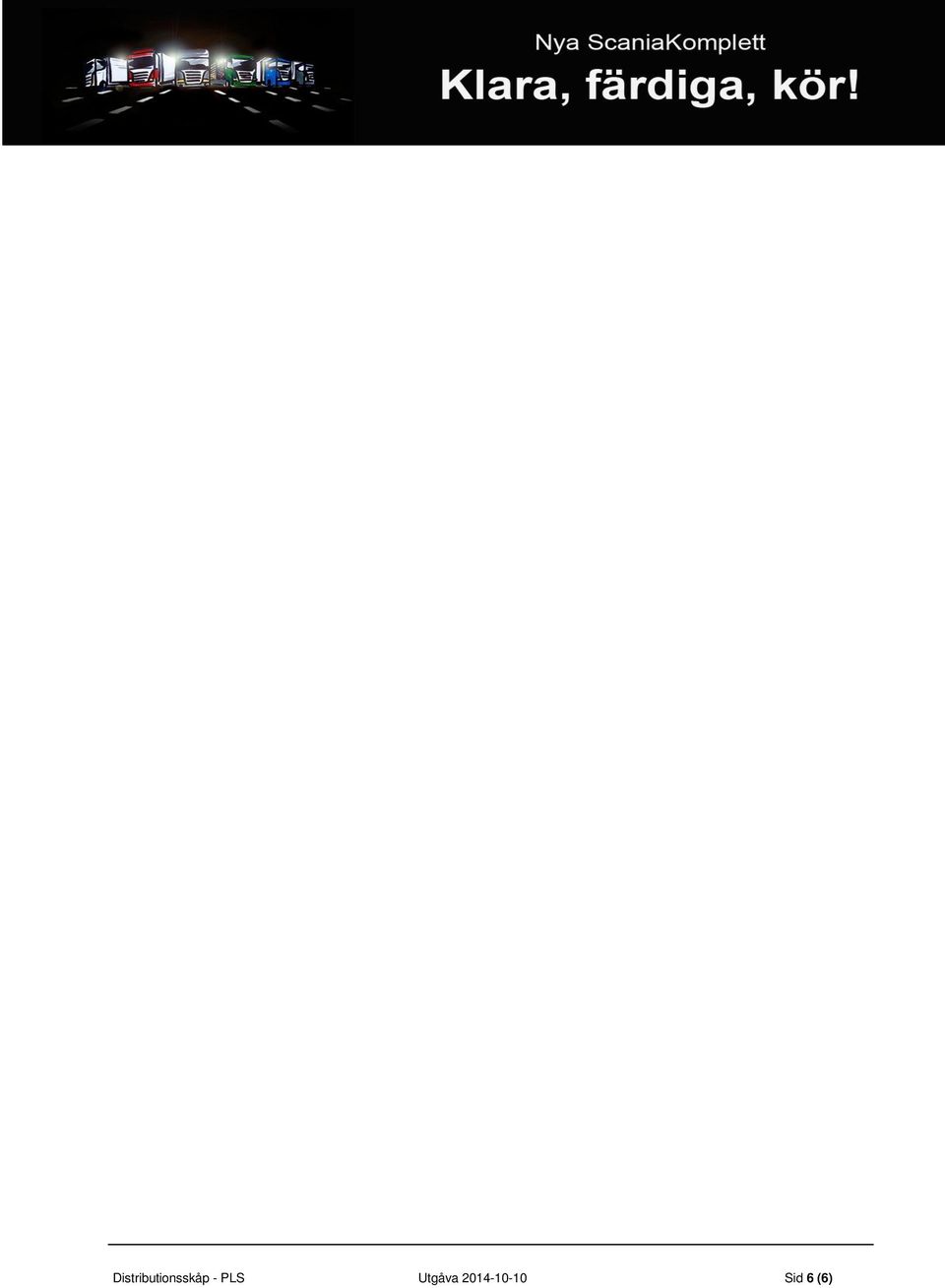

6 Distributionsskåp - PLS Utgåva Sid 6 (6)
