PLS FNA transportskåp med öppningsbarsida

Transkript

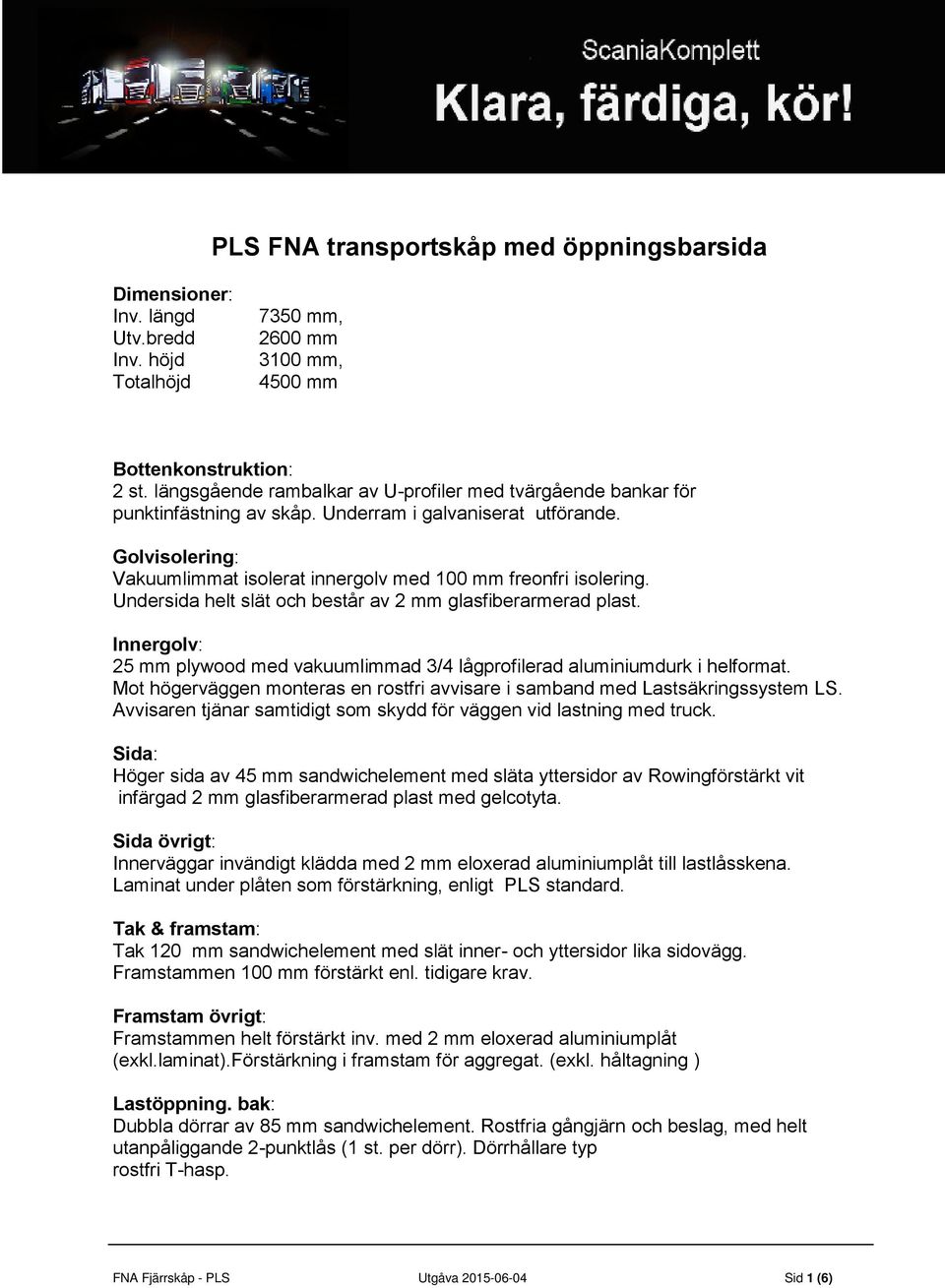

1 PLS FNA transportskåp med öppningsbarsida Dimensioner: Inv. längd Utv.bredd Inv. höjd Totalhöjd 7350 mm, 2600 mm 3100 mm, 4500 mm Bottenkonstruktion: 2 st. längsgående rambalkar av U-profiler med tvärgående bankar för punktinfästning av skåp. Underram i galvaniserat utförande. Golvisolering: Vakuumlimmat isolerat innergolv med 100 mm freonfri isolering. Undersida helt slät och består av 2 mm glasfiberarmerad plast. Innergolv: 25 mm plywood med vakuumlimmad 3/4 lågprofilerad aluminiumdurk i helformat. Mot högerväggen monteras en rostfri avvisare i samband med Lastsäkringssystem LS. Avvisaren tjänar samtidigt som skydd för väggen vid lastning med truck. Sida: Höger sida av 45 mm sandwichelement med släta yttersidor av Rowingförstärkt vit infärgad 2 mm glasfiberarmerad plast med gelcotyta. Sida övrigt: Innerväggar invändigt klädda med 2 mm eloxerad aluminiumplåt till lastlåsskena. Laminat under plåten som förstärkning, enligt PLS standard. Tak & framstam: Tak 120 mm sandwichelement med slät inner- och yttersidor lika sidovägg. Framstammen 100 mm förstärkt enl. tidigare krav. Framstam övrigt: Framstammen helt förstärkt inv. med 2 mm eloxerad aluminiumplåt (exkl.laminat).förstärkning i framstam för aggregat. (exkl. håltagning ) Lastöppning. bak: Dubbla dörrar av 85 mm sandwichelement. Rostfria gångjärn och beslag, med helt utanpåliggande 2-punktlås (1 st. per dörr). Dörrhållare typ rostfri T-hasp. FNA Fjärrskåp - PLS Utgåva Sid 1 (6)

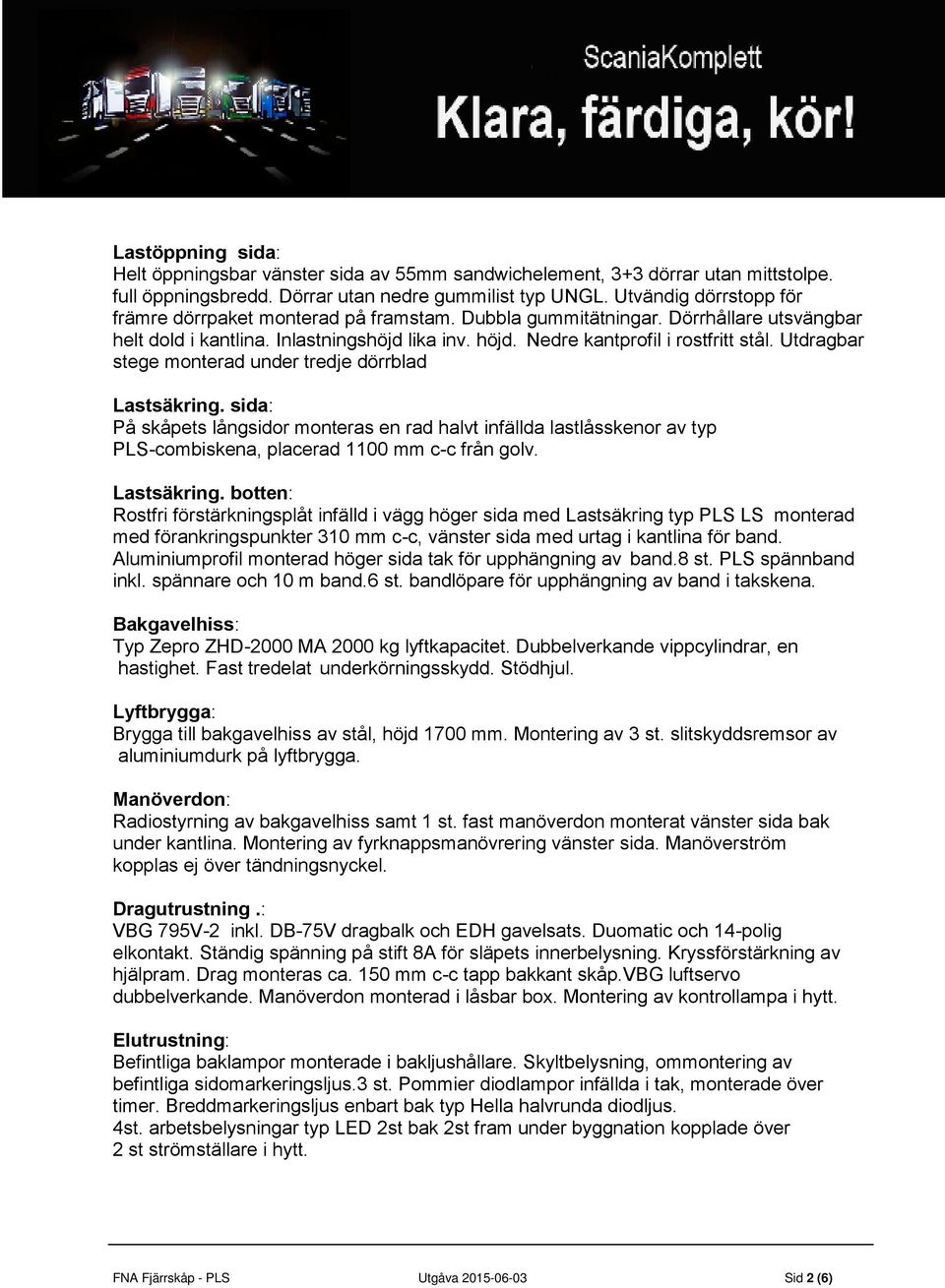

2 Lastöppning sida: Helt öppningsbar vänster sida av 55mm sandwichelement, 3+3 dörrar utan mittstolpe. full öppningsbredd. Dörrar utan nedre gummilist typ UNGL. Utvändig dörrstopp för främre dörrpaket monterad på framstam. Dubbla gummitätningar. Dörrhållare utsvängbar helt dold i kantlina. Inlastningshöjd lika inv. höjd. Nedre kantprofil i rostfritt stål. Utdragbar stege monterad under tredje dörrblad Lastsäkring. sida: På skåpets långsidor monteras en rad halvt infällda lastlåsskenor av typ PLS-combiskena, placerad 1100 mm c-c från golv. Lastsäkring. botten: Rostfri förstärkningsplåt infälld i vägg höger sida med Lastsäkring typ PLS LS monterad med förankringspunkter 310 mm c-c, vänster sida med urtag i kantlina för band. Aluminiumprofil monterad höger sida tak för upphängning av band.8 st. PLS spännband inkl. spännare och 10 m band.6 st. bandlöpare för upphängning av band i takskena. Bakgavelhiss: Typ Zepro ZHD-2000 MA 2000 kg lyftkapacitet. Dubbelverkande vippcylindrar, en hastighet. Fast tredelat underkörningsskydd. Stödhjul. Lyftbrygga: Brygga till bakgavelhiss av stål, höjd 1700 mm. Montering av 3 st. slitskyddsremsor av aluminiumdurk på lyftbrygga. Manöverdon: Radiostyrning av bakgavelhiss samt 1 st. fast manöverdon monterat vänster sida bak under kantlina. Montering av fyrknappsmanövrering vänster sida. Manöverström kopplas ej över tändningsnyckel. Dragutrustning.: VBG 795V-2 inkl. DB-75V dragbalk och EDH gavelsats. Duomatic och 14-polig elkontakt. Ständig spänning på stift 8A för släpets innerbelysning. Kryssförstärkning av hjälpram. Drag monteras ca. 150 mm c-c tapp bakkant skåp.vbg luftservo dubbelverkande. Manöverdon monterad i låsbar box. Montering av kontrollampa i hytt. Elutrustning: Befintliga baklampor monterade i bakljushållare. Skyltbelysning, ommontering av befintliga sidomarkeringsljus.3 st. Pommier diodlampor infällda i tak, monterade över timer. Breddmarkeringsljus enbart bak typ Hella halvrunda diodljus. 4st. arbetsbelysningar typ LED 2st bak 2st fram under byggnation kopplade över 2 st strömställare i hytt. FNA Fjärrskåp - PLS Utgåva Sid 2 (6)

3 Skärmar: Runda sprutdämpande skärmar av termoplastiskt gummi. 6x2. Lackering: Mellanram i galvaniserat utförande.bakgavelhiss i Ral 7021 grå. Dragutrustning lackas i VBG:s standardgrå kulör. Koppling i VBG:s röda standardkulör. Kyla/värme: Exkl. se tillval Verktygslåda: Rostfri verktygslåda med utanpåliggande lock. L=1000 mm. B=500 mm. H=500 mm. Inkl. mellanhylla. Monterad på galvaniserade konsoler. Besiktning: Registreringsbesiktning. ATP intyg klass FNA i samband med godkänd kylmaskin. Text: Konturmarkering enligt gällande lagkrav. Övrigt: Samtliga utvändiga lister av strängpressad eloxerad aluminium. Sidoskydd av aluminiumplank med konsoler av rostfritt stål enl. EU:s normer. Bakre kajstopp. Parkeringsplåt för gasstöttor monteras höger sida bak.fast Z-steg (fotsteg) på underkörningsskydd inkl. handtag monteras vänster samt höger sida bak. FNA Fjärrskåp - PLS Utgåva Sid 3 (6)

4 TILLVAL Golv i aluminium plank: Liftlucka: Liftlucka luftdriven:. Sparkplåt/slitskydd: Lastlåsning: Dubbla lastplan: Bommar: Manöver luftfjädring: Backkamera: Sidomarkeringsljus Manöverdon Luftfjädring Högtalare Natoutag Laddning Släpvagnsbatterier Manöverdon Lyft Längsgående aluminium plank längsgående typ Sapa (höjer golvet med 13mm). Bak monteras gasfjäderförsedd liftlucka på gångjärnslist av anodiserad aluminium (certifiering utgår). Bak monteras tryckluftmanövrerad liftlucka på gångjärnslist av anodiserad aluminium. Reglage utvändigt på vänster sida (certifiering utgår). Upp till tak på väggar och framstam Extra infälld lastlås skena på väggar Upphängning av spännband Skenor i väggar och tak för dubbla lastplan Bommar för möjliggöra dubbla lastplan (12st) Manöverdon för hantering av luftfjädring i skåp. monterat försänkt på skåpets högra vägg Backkamera HBO med motordrivet visir monteras bak. Platt 7 färgmonitor monteras i hytt. Finns även som lins med visir inkopplat till premium radio. Sidomarkeringsljus på gummifot 4st led Montering av tillhandahållet manöverdon för luftfjädring i skåp. Manöverdonet beställs tillsammans med bilen. Högtalare i skåp 2st monteras i tak. Kabeldragning fram till radio fack Uttag för hjälpstart vid batterier Uttag för laddning av släpvagnsbatterier inkl relä Extra manöverdon höger sida under kantlinje för att manövrera lyft. FNA Fjärrskåp - PLS Utgåva Sid 4 (6)

5 Energidraperi: Frysaggregat diesel: Frysaggregat hydrauliskt: Värmeaggregat Blixtljus Ex II utrustning Farligt gods skyltar Verktygslåda Förvarings låda för stakar Förvaringslåda. Handtruck Draperi som fästs i taket kan beställas som manuellt Kan manövereras via bakgaveliftens fjärrkontroll Carrier, Hultsteins, Thermo King Hultstein Drevsats för Allison växelåda Polarna flexi 5500,8000 diesel inklusive Kanaler i framstam för bästa luftcirkulation 6 st enl lagkrav av led typ Extra rostfri verktygslåda 600 mm monterat på chassiram med ADR skyddsväska, 2x6 kg pulversläckare, 2 varningstrianglar fick lampor. Farligtgods skyltar vikbara i aluminium plåt Extra verktygslåda i rostfritt 1000 mm monterad på chassi ram Tub för förvaring av stakar och strö monterad direkt efter sista hjulparet Förvaringslåda i rostfritt för handtruck. Monteras under kantlina bakom sista stödhjul Lackering av chassie: Chassieram inkl. hjulnav, liftchassie och liftplatta lackeras i solid RAL färg Lackering av hytt. Infärgat skåp. Lackering av hytt inkl. dörrgångar och dörrfalser (exkl. backspeglar och plastdetaljer) i solid RAL färg. Utvändigt laminat infärgat DHL-gult, Posten-gult alt. Bring-grönt. FNA Fjärrskåp - PLS Utgåva Sid 5 (6)

6 FNA Fjärrskåp - PLS Utgåva Sid 6 (6)
