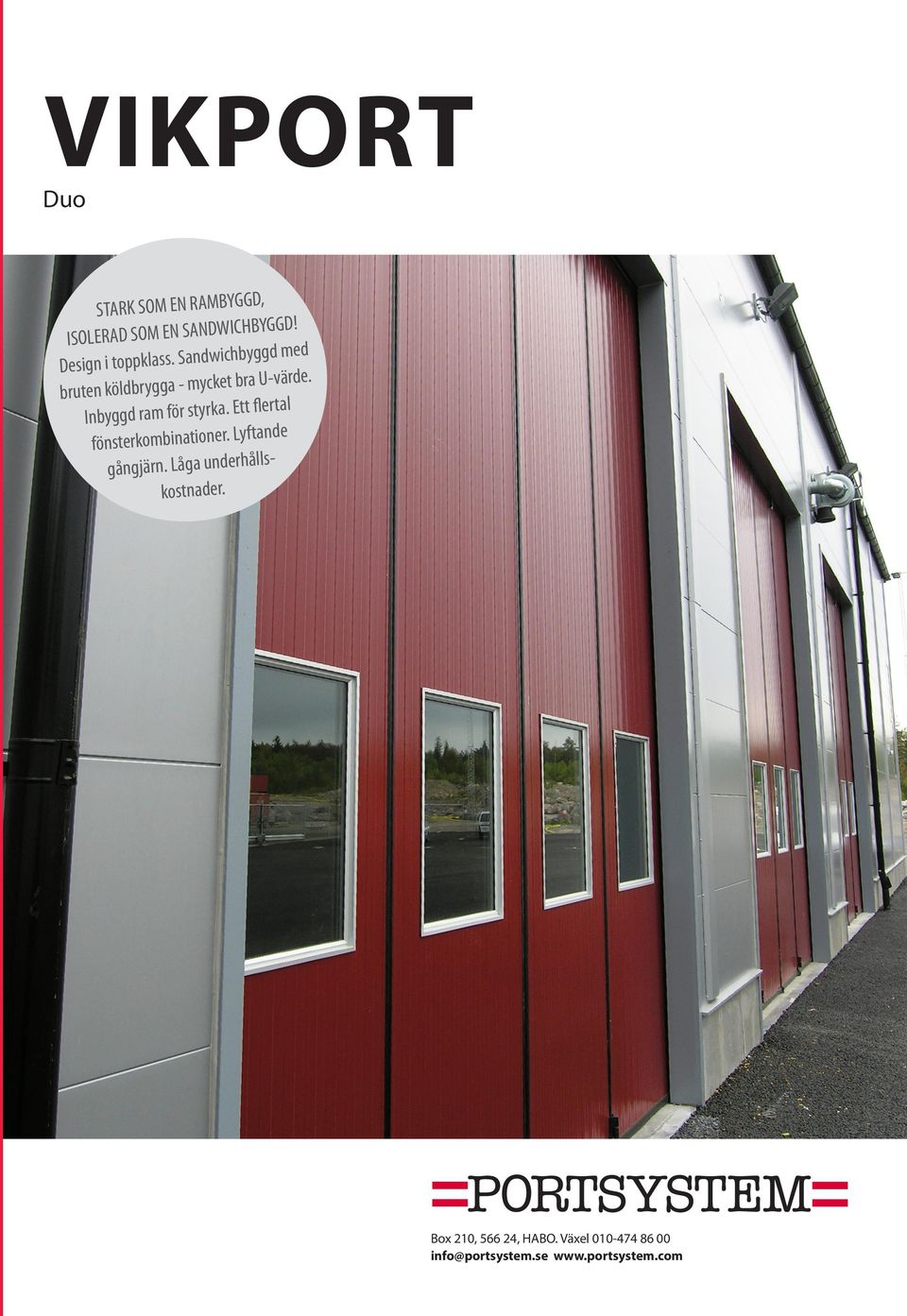

1 VIKPORT Duo STARK SOM EN RAMBYGGD, ISOLERAD SOM EN SANDWICHBYGGD! Design i toppklass. Sandwichbyggd med bruten köldbrygga - mycket bra U-värde. Inbyggd ram för styrka. Ett flertal fönsterkombinationer. Lyftande gångjärn. Låga underhållskostnader. Box 210, , HABO. Växel info@portsystem.se

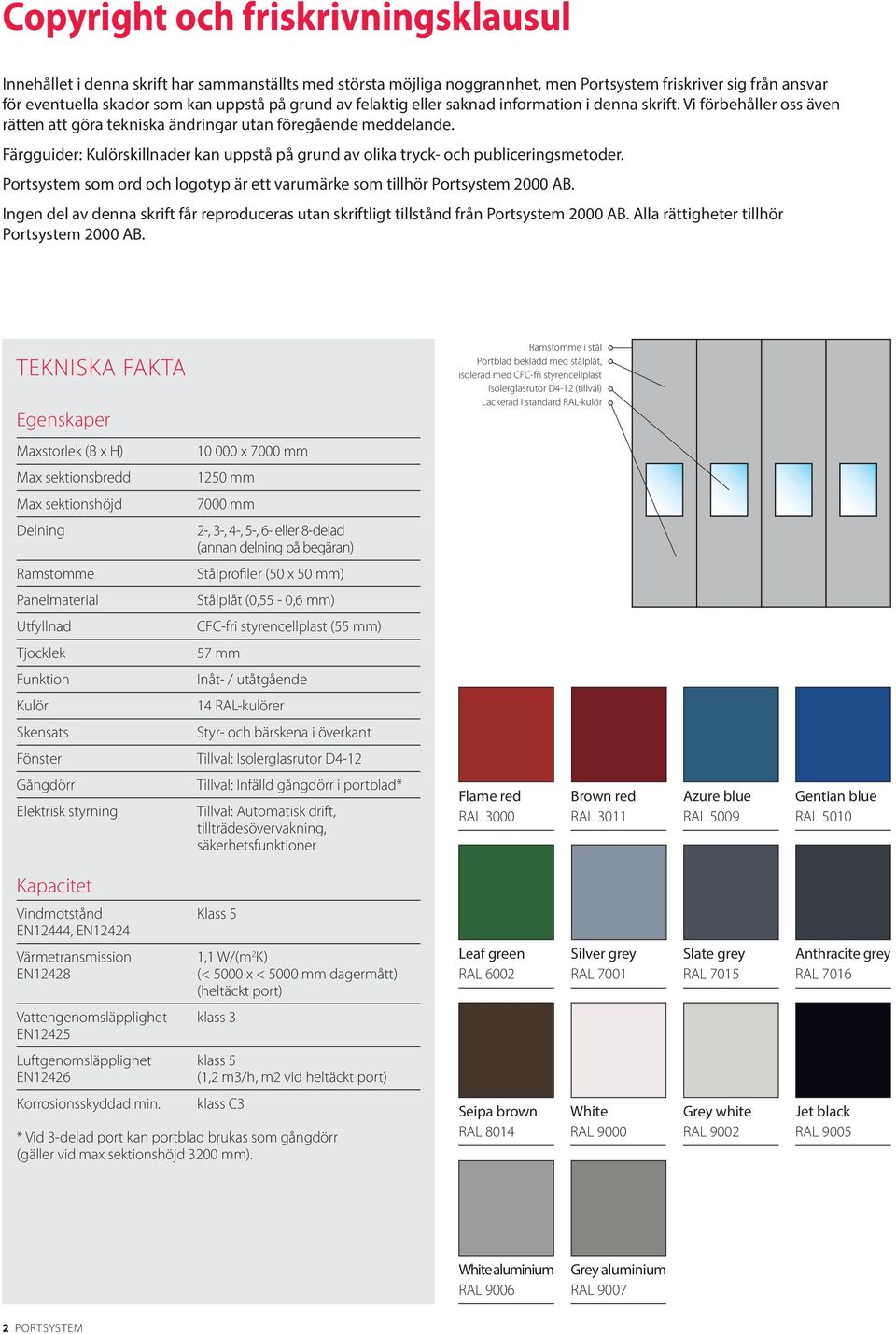

2 Copyright och friskrivningsklausul Innehållet i denna skrift har sammanställts med största möjliga noggrannhet, men Portsystem friskriver sig från ansvar för eventuella skador som kan uppstå på grund av felaktig eller saknad information i denna skrift. Vi förbehåller oss även rätten att göra tekniska ändringar utan föregående meddelande. Färgguider: Kulörskillnader kan uppstå på grund av olika tryck- och publiceringsmetoder. Portsystem som ord och logotyp är ett varumärke som tillhör Portsystem 2000 AB. Ingen del av denna skrift får reproduceras utan skriftligt tillstånd från Portsystem 2000 AB. Alla rättigheter tillhör Portsystem 2000 AB. TEKNISKA FAKTA Egenskaper Ramstomme i stål Portblad beklädd med stålplåt, isolerad med CFC-fri styrencellplast Isolerglasrutor D4-12 (tillval) Lackerad i standard RAL-kulör Maxstorlek (B x H) x 7000 mm Max sektionsbredd 1250 mm Max sektionshöjd 7000 mm Delning 2-, 3-, 4-, 5-, 6- eller 8-delad (annan delning på begäran) Ramstomme Stålprofiler (50 x 50 mm) Panelmaterial Stålplåt (0,55-0,6 mm) Utfyllnad CFC-fri styrencellplast (55 mm) Tjocklek 57 mm Funktion Inåt- / utåtgående Kulör 14 RAL-kulörer Skensats Styr- och bärskena i överkant Fönster : Isolerglasrutor D4-12 Gångdörr Elektrisk styrning : Infälld gångdörr i portblad* : Automatisk drift, tillträdesövervakning, säkerhetsfunktioner Flame red RAL 3000 Brown red RAL 3011 Azure blue RAL 5009 Gentian blue RAL 5010 Kapacitet Vindmotstånd Klass 5 EN12444, EN12424 Värmetransmission 1,1 W/(m 2 K) EN12428 (< 5000 x < 5000 mm dagermått) (heltäckt port) Leaf green RAL 6002 Silver grey RAL 7001 Slate grey RAL 7015 Anthracite grey RAL 7016 Vattengenomsläpplighet klass 3 EN12425 Luftgenomsläpplighet klass 5 EN12426 (1,2 m3/h, m2 vid heltäckt port) Korrosionsskyddad min. klass C3 * Vid 3-delad port kan portblad brukas som gångdörr (gäller vid max sektionshöjd 3200 mm). Seipa brown RAL 8014 White RAL 9000 Grey white RAL 9002 Jet black RAL 9005 White aluminium RAL 9006 Grey aluminium RAL PORTSYSTEM

3 Beskrivning Vikport Duo är avsedd för användning i kommersiella fastigheter, lantbruk och industrier. Konstruktionen är optimal för miljöer med begränsat takutrymme, höga krav på isolering, design och säkerhet. Miljö- och energiåtgång är portens främsta egenskaper. Vikport Duo är CE-märkt enligt Europastandard för portar EN DUO Standard (manuell vikport) Portblad Isolering Drift Inbyggd hålprofilsram beklädd med isolerad stålplåt CFC-fri styrencellplast Utanpåliggande spanjolett utan låsögla, uppställningsbeslag 14 standard RAL-kulörer Handtag Portblad Isolering Fönster Gångdörr Inbyggd hålprofilsram beklädd med isolerad rostfri- eller aluminiumplåt Stenull (brandförebyggande) Isolerglas / härdat glas Infälld gångdörr, passiv gångdörr Infälld spanjolett, låsögla Fabriksmålning (valfri RAL-kulör) Standard (eldriven vikport) Portblad Isolering Drift Inbyggd hålprofilsram beklädd med isolerad stålplåt CFC-fri styrencellplast Utanpåliggande spanjolett utan låsögla 14 standard RAL-kulörer Olika motoralternativ av fabrikat Ditec och FAAC Portblad Isolering Fönster Gångdörr Inbyggd hålprofilsram beklädd med isolerad rostfri- eller aluminiumplåt Stenull (brandförebyggande) Isolerglas / härdat glas Infälld gångdörr, passiv gångdörr Infälld spanjolett, låsögla Fabriksmålning (valfri RAL-kulör) PORTSYSTEM 3

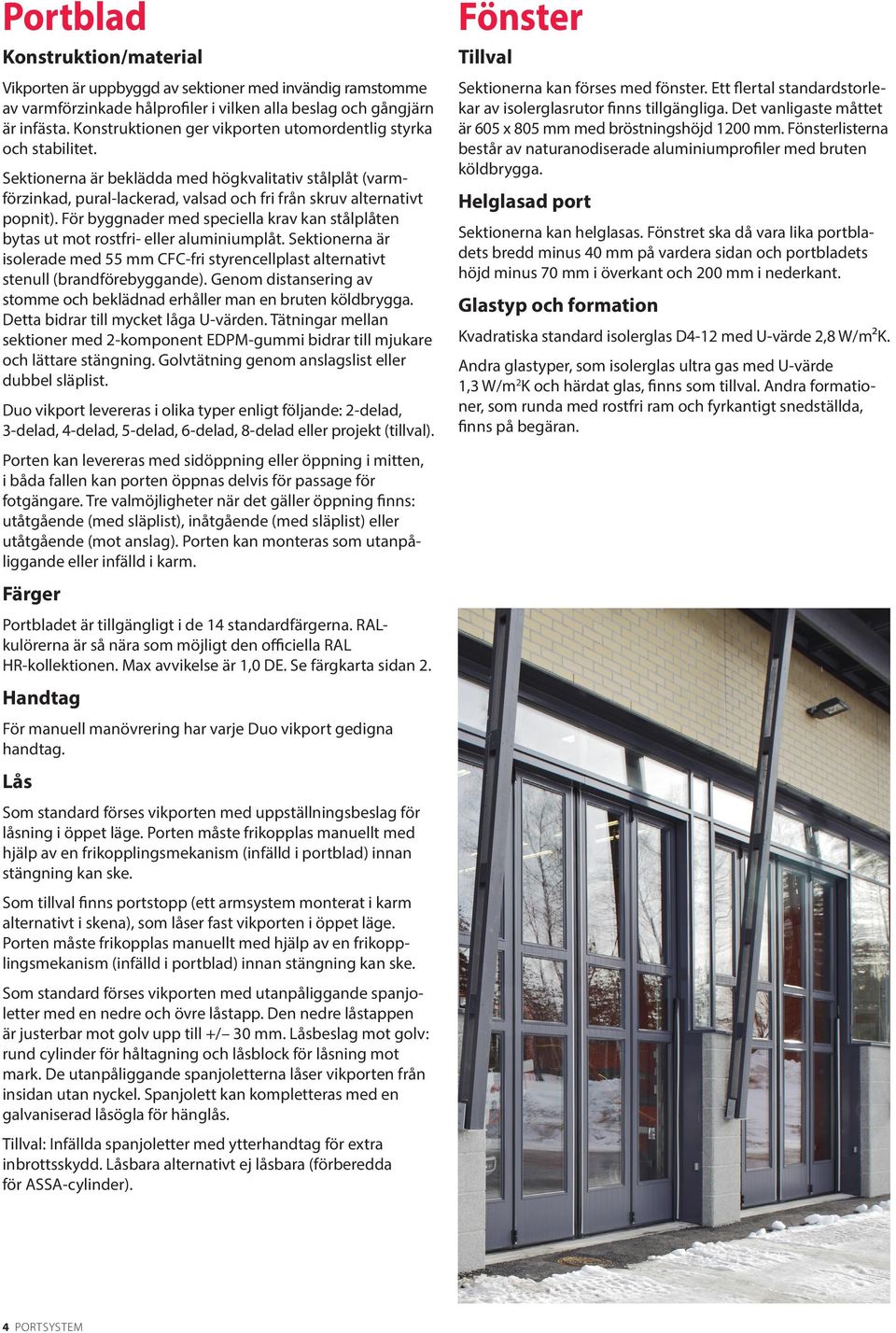

4 Portblad Konstruktion/material Vikporten är uppbyggd av sektioner med invändig ramstomme av varmförzinkade hålprofiler i vilken alla beslag och gångjärn är infästa. Konstruktionen ger vikporten utomordentlig styrka och stabilitet. Sektionerna är beklädda med högkvalitativ stålplåt (varmförzinkad, pural-lackerad, valsad och fri från skruv alternativt popnit). För byggnader med speciella krav kan stålplåten bytas ut mot rostfri- eller aluminiumplåt. Sektionerna är isolerade med 55 mm CFC-fri styrencellplast alternativt stenull (brandförebyggande). Genom distansering av stomme och beklädnad erhåller man en bruten köldbrygga. Detta bidrar till mycket låga U-värden. Tätningar mellan sektioner med 2-komponent EDPM-gummi bidrar till mjukare och lättare stängning. Golvtätning genom anslagslist eller dubbel släplist. Duo vikport levereras i olika typer enligt följande: 2-delad, 3-delad, 4-delad, 5-delad, 6-delad, 8-delad eller projekt (tillval). Fönster Sektionerna kan förses med fönster. Ett flertal standardstorlekar av isolerglasrutor finns tillgängliga. Det vanligaste måttet är 605 x 805 mm med bröstningshöjd 1200 mm. Fönsterlisterna består av naturanodiserade aluminiumprofiler med bruten köldbrygga. Helglasad port Sektionerna kan helglasas. Fönstret ska då vara lika portbladets bredd minus 40 mm på vardera sidan och portbladets höjd minus 70 mm i överkant och 200 mm i nederkant. Glastyp och formation Kvadratiska standard isolerglas D4-12 med U-värde 2,8 W/m²K. Andra glastyper, som isolerglas ultra gas med U-värde 1,3 W/m 2 K och härdat glas, finns som tillval. Andra formationer, som runda med rostfri ram och fyrkantigt snedställda, finns på begäran. Porten kan levereras med sidöppning eller öppning i mitten, i båda fallen kan porten öppnas delvis för passage för fotgängare. Tre valmöjligheter när det gäller öppning finns: utåtgående (med släplist), inåtgående (med släplist) eller utåtgående (mot anslag). Porten kan monteras som utanpåliggande eller infälld i karm. Portbladet är tillgängligt i de 14 standardfärgerna. RALkulörerna är så nära som möjligt den officiella RAL HR-kollektionen. Max avvikelse är 1,0 DE. Se färgkarta sidan 2. Handtag För manuell manövrering har varje Duo vikport gedigna handtag. Som standard förses vikporten med uppställningsbeslag för låsning i öppet läge. Porten måste frikopplas manuellt med hjälp av en frikopplingsmekanism (infälld i portblad) innan stängning kan ske. Som tillval finns portstopp (ett armsystem monterat i karm alternativt i skena), som låser fast vikporten i öppet läge. Porten måste frikopplas manuellt med hjälp av en frikopplingsmekanism (infälld i portblad) innan stängning kan ske. Som standard förses vikporten med utanpåliggande spanjoletter med en nedre och övre låstapp. Den nedre låstappen är justerbar mot golv upp till +/ 30 mm. beslag mot golv: rund cylinder för håltagning och låsblock för låsning mot mark. De utanpåliggande spanjoletterna låser vikporten från insidan utan nyckel. Spanjolett kan kompletteras med en galvaniserad låsögla för hänglås. : Infällda spanjoletter med ytterhandtag för extra inbrottsskydd. bara alternativt ej låsbara (förberedda för ASSA-cylinder). 4 PORTSYSTEM

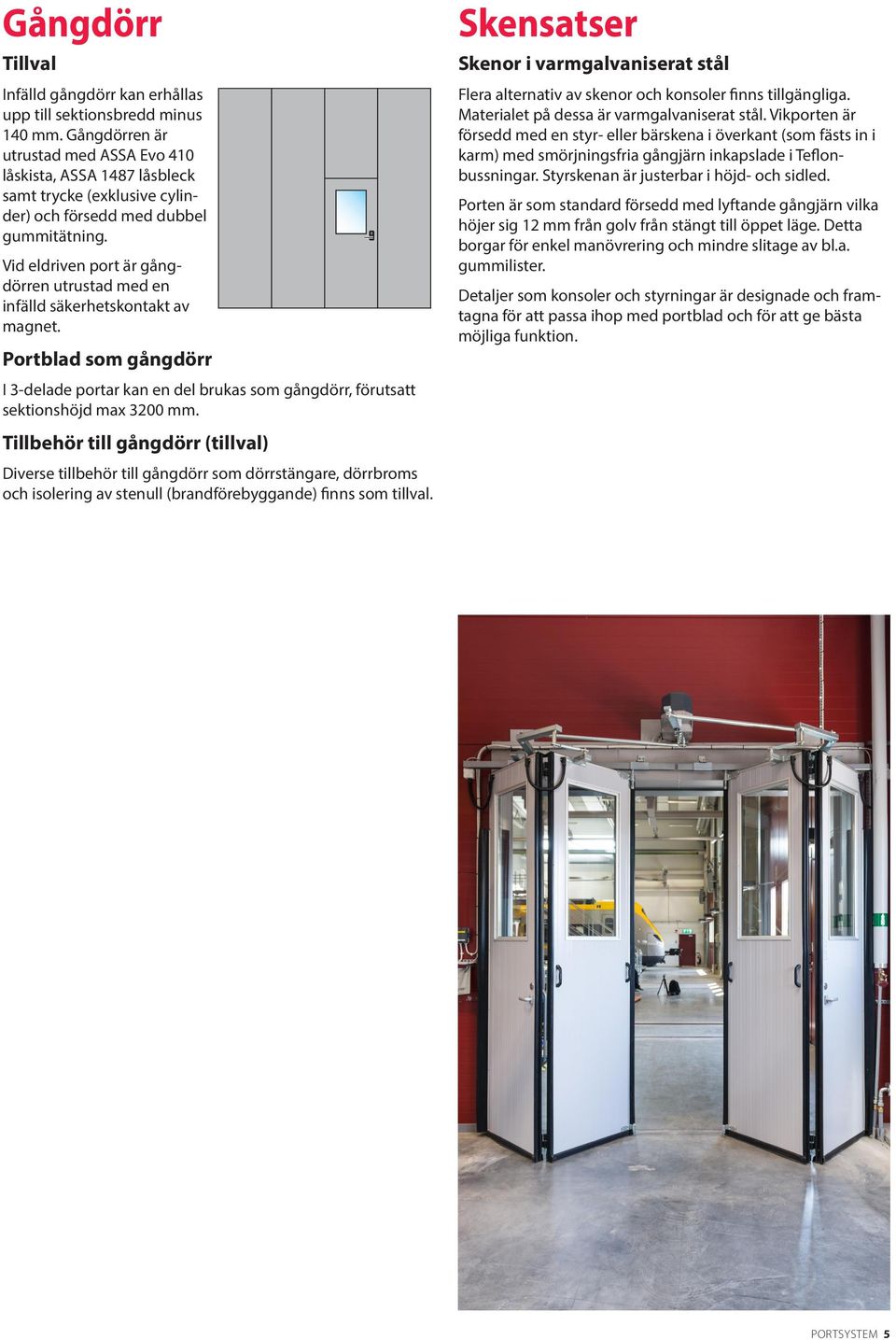

5 Gångdörr Infälld gångdörr kan erhållas upp till sektionsbredd minus 140 mm. Gångdörren är utrustad med ASSA Evo 410 låskista, ASSA 1487 låsbleck samt trycke (exklusive cylinder) och försedd med dubbel gummitätning. Vid eldriven port är gångdörren utrustad med en infälld säkerhetskontakt av magnet. Portblad som gångdörr I 3-delade portar kan en del brukas som gångdörr, förutsatt sektionshöjd max 3200 mm. Tillbehör till gångdörr (tillval) Diverse tillbehör till gångdörr som dörrstängare, dörrbroms och isolering av stenull (brandförebyggande) finns som tillval. Skensatser Skenor i varmgalvaniserat stål Flera alternativ av skenor och konsoler finns tillgängliga. Materialet på dessa är varmgalvaniserat stål. Vikporten är försedd med en styr- eller bärskena i överkant (som fästs in i karm) med smörjningsfria gångjärn inkapslade i Teflonbussningar. Styrskenan är justerbar i höjd- och sidled. Porten är som standard försedd med lyftande gångjärn vilka höjer sig 12 mm från golv från stängt till öppet läge. Detta borgar för enkel manövrering och mindre slitage av bl.a. gummilister. Detaljer som konsoler och styrningar är designade och framtagna för att passa ihop med portblad och för att ge bästa möjliga funktion. PORTSYSTEM 5

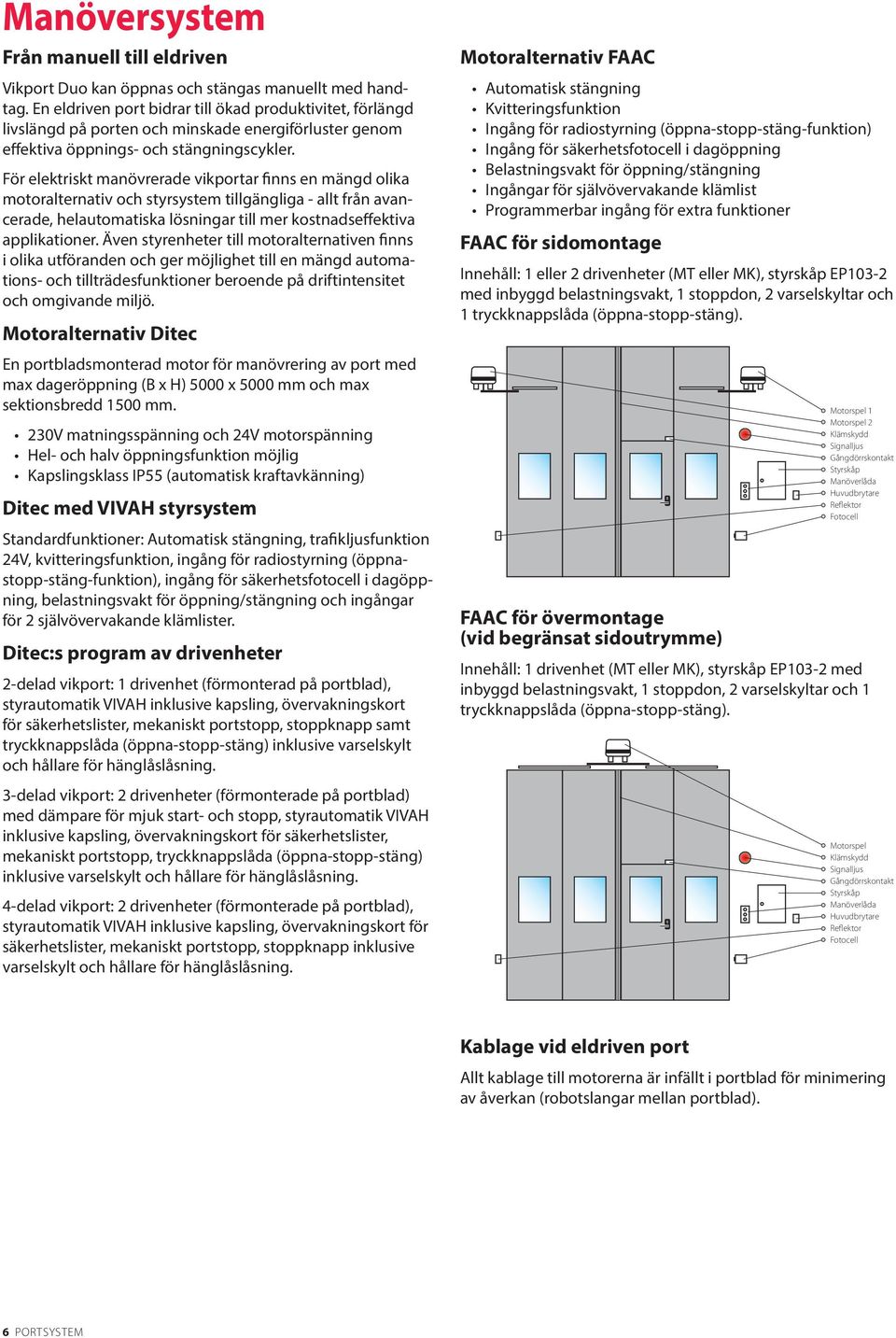

6 Manöversystem Från manuell till eldriven Vikport Duo kan öppnas och stängas manuellt med handtag. En eldriven port bidrar till ökad produktivitet, förlängd livslängd på porten och minskade energiförluster genom effektiva öppnings- och stängningscykler. För elektriskt manövrerade vikportar finns en mängd olika motoralternativ och styrsystem tillgängliga - allt från avancerade, helautomatiska lösningar till mer kostnadseffektiva applikationer. Även styrenheter till motoralternativen finns i olika utföranden och ger möjlighet till en mängd automations- och tillträdesfunktioner beroende på driftintensitet och omgivande miljö. Motoralternativ Ditec En portbladsmonterad motor för manövrering av port med max dageröppning (B x H) 5000 x 5000 mm och max sektionsbredd 1500 mm. 230V matningsspänning och 24V motorspänning Hel- och halv öppningsfunktion möjlig Kapslingsklass IP55 (automatisk kraftavkänning) Ditec med VIVAH styrsystem Standardfunktioner: Automatisk stängning, trafikljusfunktion 24V, kvitteringsfunktion, ingång för radiostyrning (öppnastopp-stäng-funktion), ingång för säkerhetsfotocell i dagöppning, belastningsvakt för öppning/stängning och ingångar för 2 självövervakande klämlister. Ditec:s program av drivenheter 2-delad vikport: 1 drivenhet (förmonterad på portblad), styrautomatik VIVAH inklusive kapsling, övervakningskort för säkerhetslister, mekaniskt portstopp, stoppknapp samt tryckknappslåda (öppna-stopp-stäng) inklusive varselskylt och hållare för hänglåslåsning. 3-delad vikport: 2 drivenheter (förmonterade på portblad) med dämpare för mjuk start- och stopp, styrautomatik VIVAH inklusive kapsling, övervakningskort för säkerhetslister, mekaniskt portstopp, tryckknappslåda (öppna-stopp-stäng) inklusive varselskylt och hållare för hänglåslåsning. 4-delad vikport: 2 drivenheter (förmonterade på portblad), styrautomatik VIVAH inklusive kapsling, övervakningskort för säkerhetslister, mekaniskt portstopp, stoppknapp inklusive varselskylt och hållare för hänglåslåsning. Motoralternativ FAAC Automatisk stängning Kvitteringsfunktion Ingång för radiostyrning (öppna-stopp-stäng-funktion) Ingång för säkerhetsfotocell i dagöppning Belastningsvakt för öppning/stängning Ingångar för självövervakande klämlist Programmerbar ingång för extra funktioner FAAC för sidomontage Innehåll: 1 eller 2 drivenheter (MT eller MK), styrskåp EP103-2 med inbyggd belastningsvakt, 1 stoppdon, 2 varselskyltar och 1 tryckknappslåda (öppna-stopp-stäng). FAAC för övermontage (vid begränsat sidoutrymme) Motorspel 1 Motorspel 2 Klämskydd Signalljus Gångdörrskontakt Styrskåp Manöverlåda Huvudbrytare Reflektor Fotocell Innehåll: 1 drivenhet (MT eller MK), styrskåp EP103-2 med inbyggd belastningsvakt, 1 stoppdon, 2 varselskyltar och 1 tryckknappslåda (öppna-stopp-stäng). Motorspel Klämskydd Signalljus Gångdörrskontakt Styrskåp Manöverlåda Huvudbrytare Reflektor Fotocell Kablage vid eldriven port Allt kablage till motorerna är infällt i portblad för minimering av åverkan (robotslangar mellan portblad). 6 PORTSYSTEM

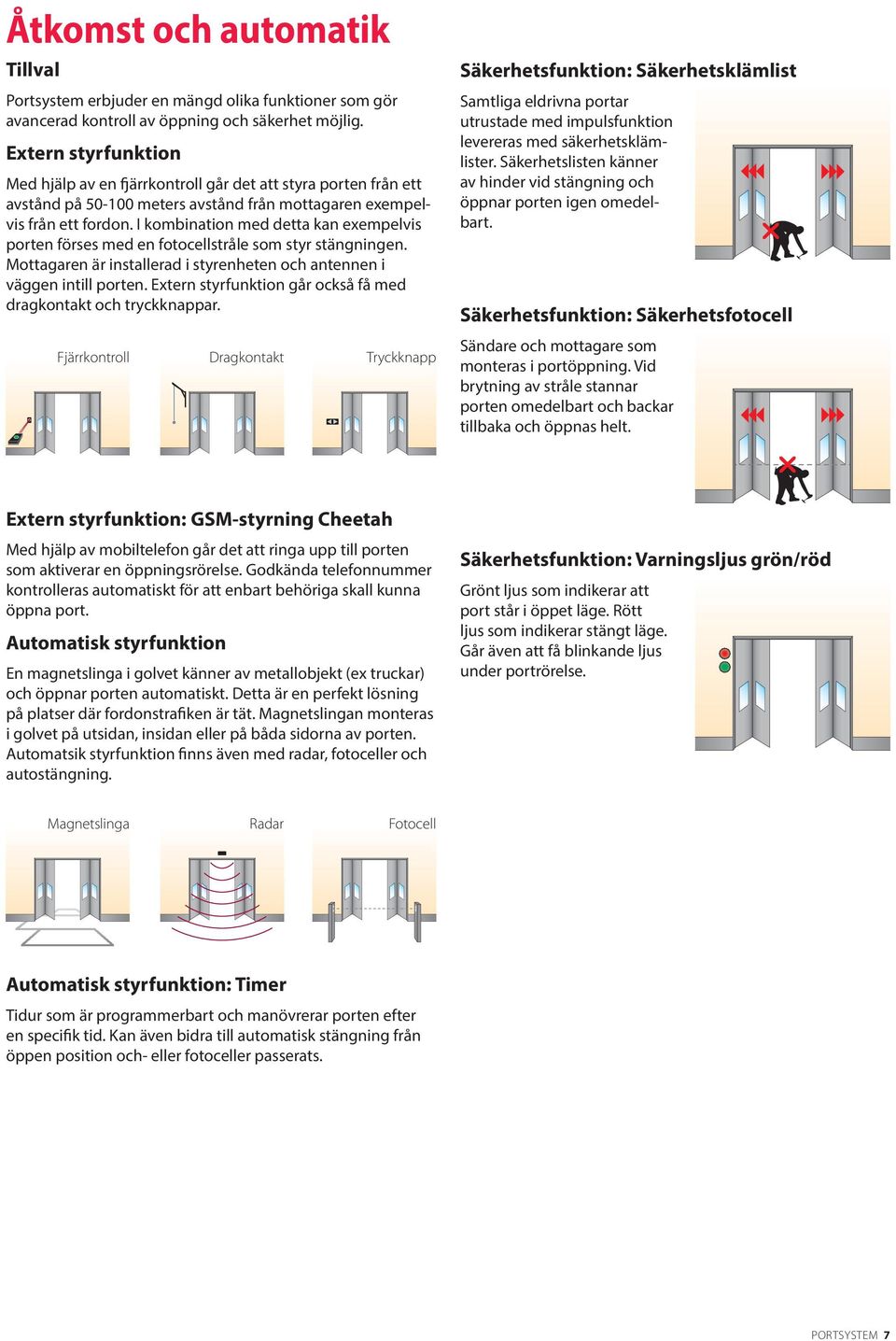

7 Åtkomst och automatik Portsystem erbjuder en mängd olika funktioner som gör avancerad kontroll av öppning och säkerhet möjlig. Extern styrfunktion Med hjälp av en fjärrkontroll går det att styra porten från ett avstånd på meters avstånd från mottagaren exempelvis från ett fordon. I kombination med detta kan exempelvis porten förses med en fotocellstråle som styr stängningen. Mottagaren är installerad i styrenheten och antennen i väggen intill porten. Extern styrfunktion går också få med dragkontakt och tryckknappar. Fjärrkontroll Dragkontakt Tryckknapp Säkerhetsfunktion: Säkerhetsklämlist Samtliga eldrivna portar utrustade med impulsfunktion levereras med säkerhetsklämlister. Säkerhetslisten känner av hinder vid stängning och öppnar porten igen omedelbart. Säkerhetsfunktion: Säkerhetsfotocell Sändare och mottagare som monteras i portöppning. Vid brytning av stråle stannar porten omedelbart och backar tillbaka och öppnas helt. Extern styrfunktion: GSM-styrning Cheetah Med hjälp av mobiltelefon går det att ringa upp till porten som aktiverar en öppningsrörelse. Godkända telefonnummer kontrolleras automatiskt för att enbart behöriga skall kunna öppna port. Automatisk styrfunktion En magnetslinga i golvet känner av metallobjekt (ex truckar) och öppnar porten automatiskt. Detta är en perfekt lösning på platser där fordonstrafiken är tät. Magnetslingan monteras i golvet på utsidan, insidan eller på båda sidorna av porten. Automatsik styrfunktion finns även med radar, fotoceller och autostängning. Säkerhetsfunktion: Varningsljus grön/röd Grönt ljus som indikerar att port står i öppet läge. Rött ljus som indikerar stängt läge. Går även att få blinkande ljus under portrörelse. Magnetslinga Radar Fotocell Automatisk styrfunktion: Timer Tidur som är programmerbart och manövrerar porten efter en specifik tid. Kan även bidra till automatisk stängning från öppen position och- eller fotoceller passerats. PORTSYSTEM 7

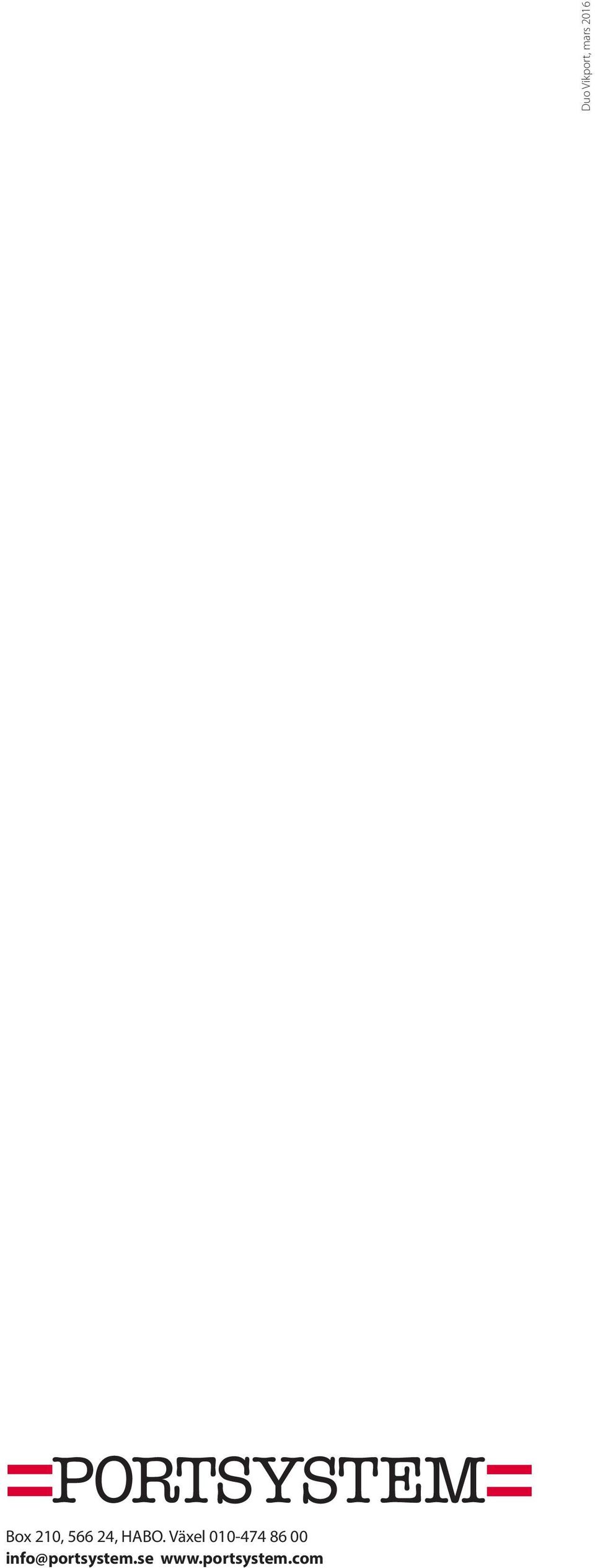

8 Box 210, , HABO. Växel Duo Vikport, mars 2016
