1 Snabbrullport Albany RR200 ASSA ABLOY Entrance Systems

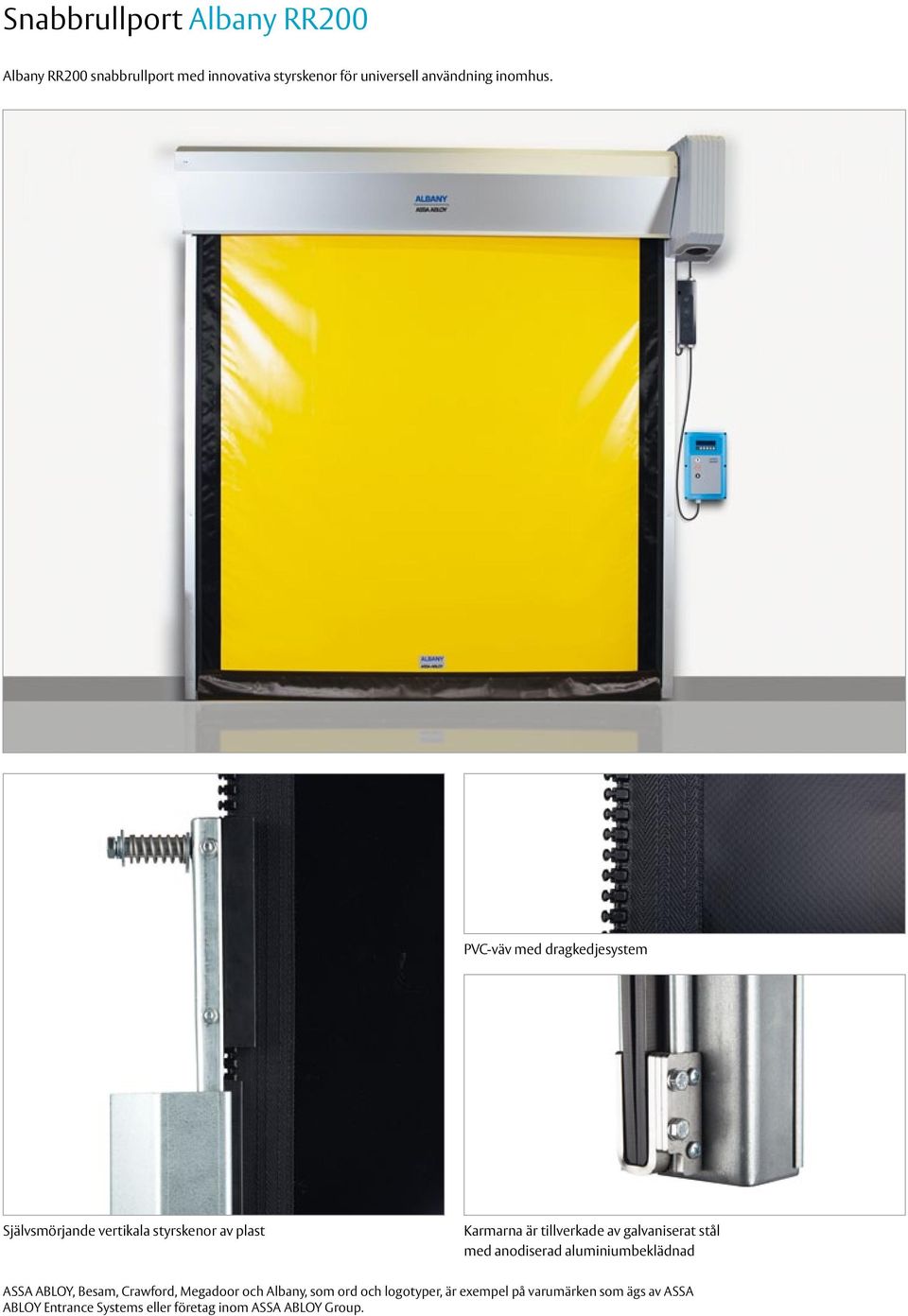

2 Snabbrullport Albany RR200 Albany RR200 snabbrullport med innovativa styrskenor för universell användning inomhus. PVC-väv med dragkedjesystem Självsmörjande vertikala styrskenor av plast Karmarna är tillverkade av galvaniserat stål med anodiserad aluminiumbeklädnad ASSA ABLOY, Besam, Crawford, Megadoor och Albany, som ord och logotyper, är exempel på varumärken som ägs av ASSA ABLOY Entrance Systems eller företag inom ASSA ABLOY Group.

3 Snabbrullport Albany RR200 Albany RR200 snabbrullport med innovativa styrskenor för universell användning inomhus. Fördelar Utrymmesbesparande design tack vare tunna karmar Snabb öppning och stängning tack vare modern drivteknik och Albanys frekvensomriktarstyrning Albany MCS Snabb och enkel montering Innovativa skenor i karmarna kombinerar pålitlig kraschmekanik med låg luftgenomsläpplighet när porten är stängd Effektiv avskärmning mot damm, smuts, drag och fukt Portbladet rullar automatiskt tillbaka efter en krasch, utan produktionsbortfall eller reparationskostnader Helt böjligt portblad utan styv bottenprofil Tekniska specifikationer Karmarna är tillverkade av galvaniserat stål beklätt med anodiserat aluminium Vals av stålplåt Självsmörjande vertikala styrskenor av plast Böjligt portblad av motståndskraftig PVC-väv med dragkedjestängning som ökar vindmotståndet Kan fås med genomsiktsremsor, höjd 400 eller 800 mm, alternativt med fönster mm Stationär fotocell Extra kontaktlist i den böjliga nedre kanten av portbladet, radioanslutning för portstyrning Vev för manuell öppning vid strömavbrott Handkedja som tillval VALBART PORTBLAD Det är även möjligt att välja olika alternativ och färger för portbladet beroende på tillämpning. Se tabellen till höger för de olika alternativen. AVBROTTSMEKANISM Stängningsanordningen med dragkedja i karmens styrskena och det flexibla portbladet gör att portbladet automatiskt rullas tillbaka in i styrskenorna efter kollision med ett föremål. DRIVENHET Drivenheten är konstruerad som en löstagbar kuggväxelmotor med kraschsäkra växlar. Den kan monteras till höger eller till vänster. STYRNING Albany MCS frekvensomriktarstyrning med integrerad styrenhet. MANUELL AKTIVERING I händelse av strömavbrott, kan porten öppnas via en vev. Handkedja finns som tillval. Säkerhetsfunktioner Porten är förenlig med bestämmelserna i den tyska arbetsplatsförordningen, de tyska reglerna för arbetsplatssäkerhet (UVV) och de harmoniserade CE-direktiven, inklusive EN Säkerhetsanvisningar Säkerhetsanordningarna på portarna är utformade i enlighet med de harmoniserade CE-direktiven och produktstandarder för motordrivna portar. Beroende på lokala förhållanden, i synnerhet när porten handhas av människor, kan extra säkerhetsanordningar och pulsgeneratorer utöver denna standard vara tillrådligt eller nödvändigt. Svåra miljöförhållanden kan också påverka valet av lämplig port. I sådana situationer rekommenderar vi att du konsulterar våra lokala försäljningsingenjörer för expertråd om specifika förutsättningar. Tekniska specifikationer Inomhusport lämplig Utomhusport olämplig Vindmotstånd EN Klass 1 Storlek i mm B max. H max. Öppningsriktning Beklädnad Valskåpa 1) Motorkåpa 1) Ytor Karmar i stål med aluminiumhölje Bottenprofil, mjuk kant Övre rulle, stål Portblad Färgad PVC-väv Blå som RAL 5010 Svart som RAL 9017 Grå som RAL 7042 Grön som RAL 6028 Röd som RAL 3020 Orange som RAL 2004 Gul som RAL 1003 Vit som RAL 9016 Fönster/genomsiktsremsor Färger Vindmotstånd Säkerhetsfunktioner Stationär fotocell Extra elsäkerhetslist i bottenprofilen Se detaljer i allmän ritning! 4000 mm 4000 mm vertikal Aluminium Grå plast liknande RAL 7040 Dragkedjesystem inkl. självreparerande kraschmekanism Driv-/styrsystem Drivenhet elektrisk 0,65 kw Styrsystem Albany MCS Säkring 10 A extern 1/N/PE 230 V, 50/60 Hz CEE-kontakt 3-polig blå Styrspänning 24 VDC Skyddsklass IP 54 Hastigheter (m/s) Öppning upp till max. Stängning upp till max. Tillval Standard 1,5 m/s 0,6 m/s 1) Kåpa krävs för portar med en höjd om 2,5 m för att uppfylla kraven i EN

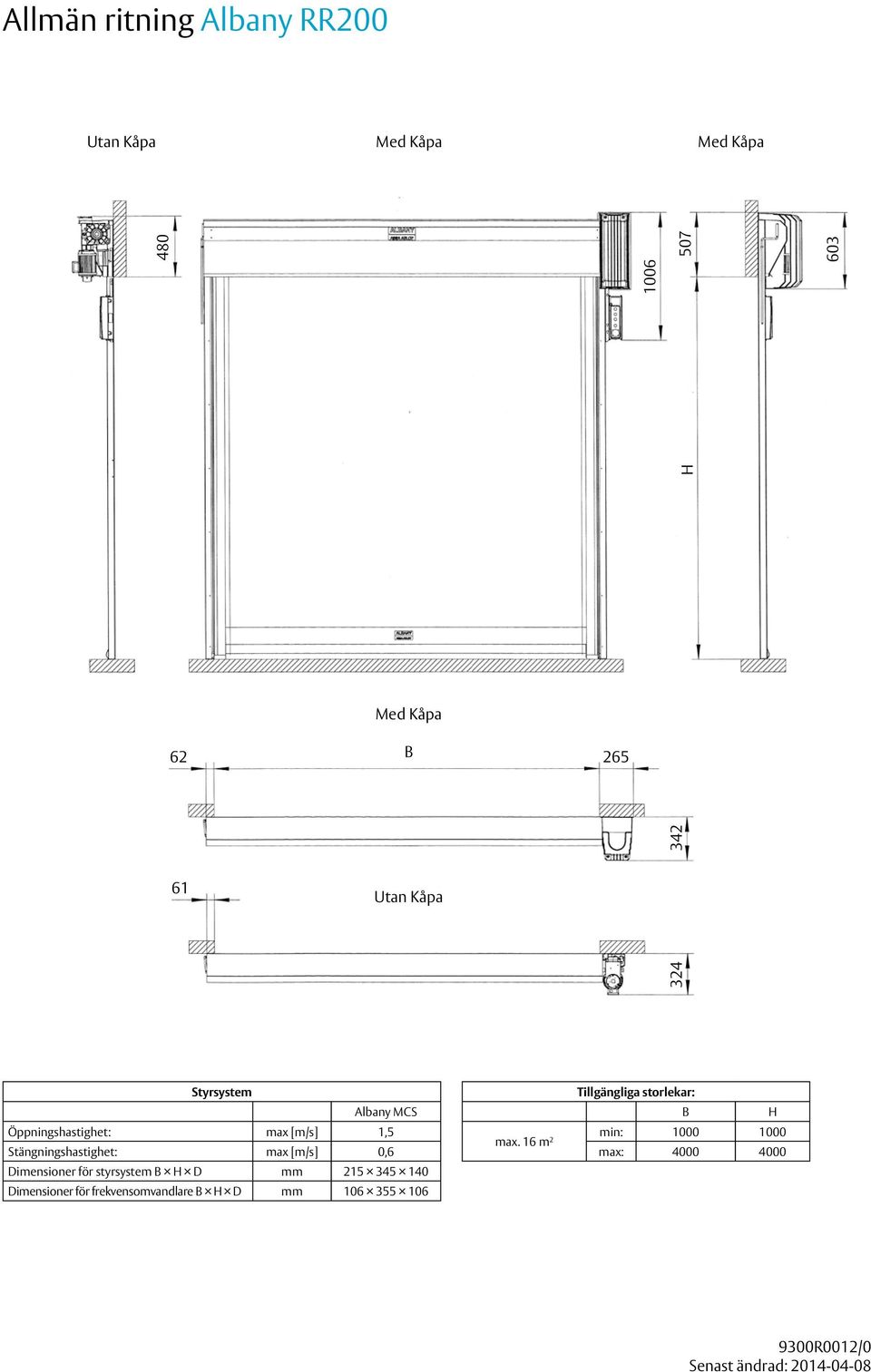

4 Allmän ritning Albany RR200 Utan Kåpa Med Kåpa Med Kåpa H Med Kåpa 62 B Utan Kåpa Styrsystem Albany MCS Öppningshastighet: max [m/s] 1,5 Stängningshastighet: max [m/s] 0,6 Dimensioner för styrsystem B H D mm Dimensioner för frekvensomvandlare B H D mm Tillgängliga storlekar: max. 16 m 2 min: max: B H 9300R0012/0 Senast ändrad:

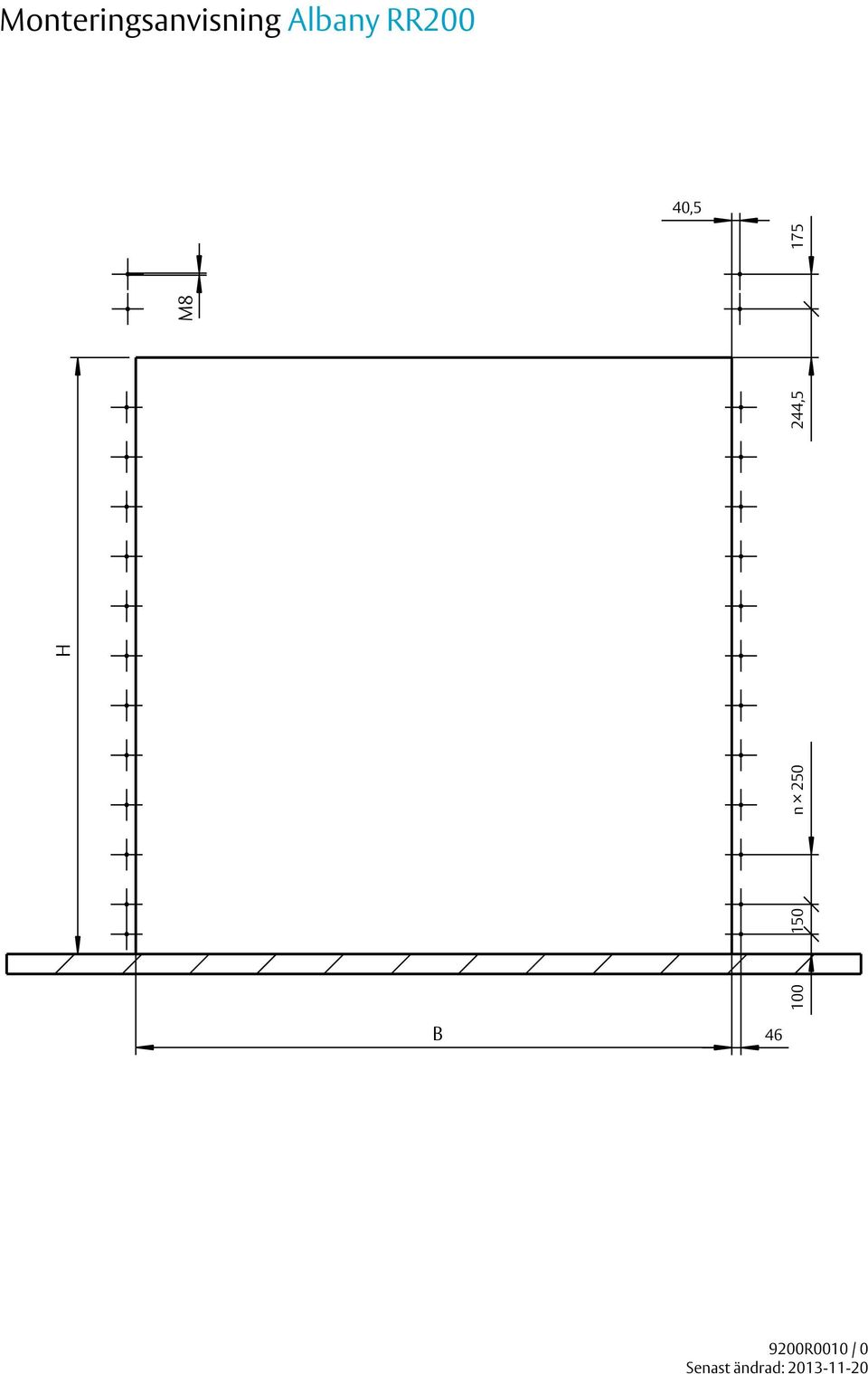

5 Monteringsanvisning Albany RR200 40,5 H M n ,5 175 B R0010 / 0 Senast ändrad:
