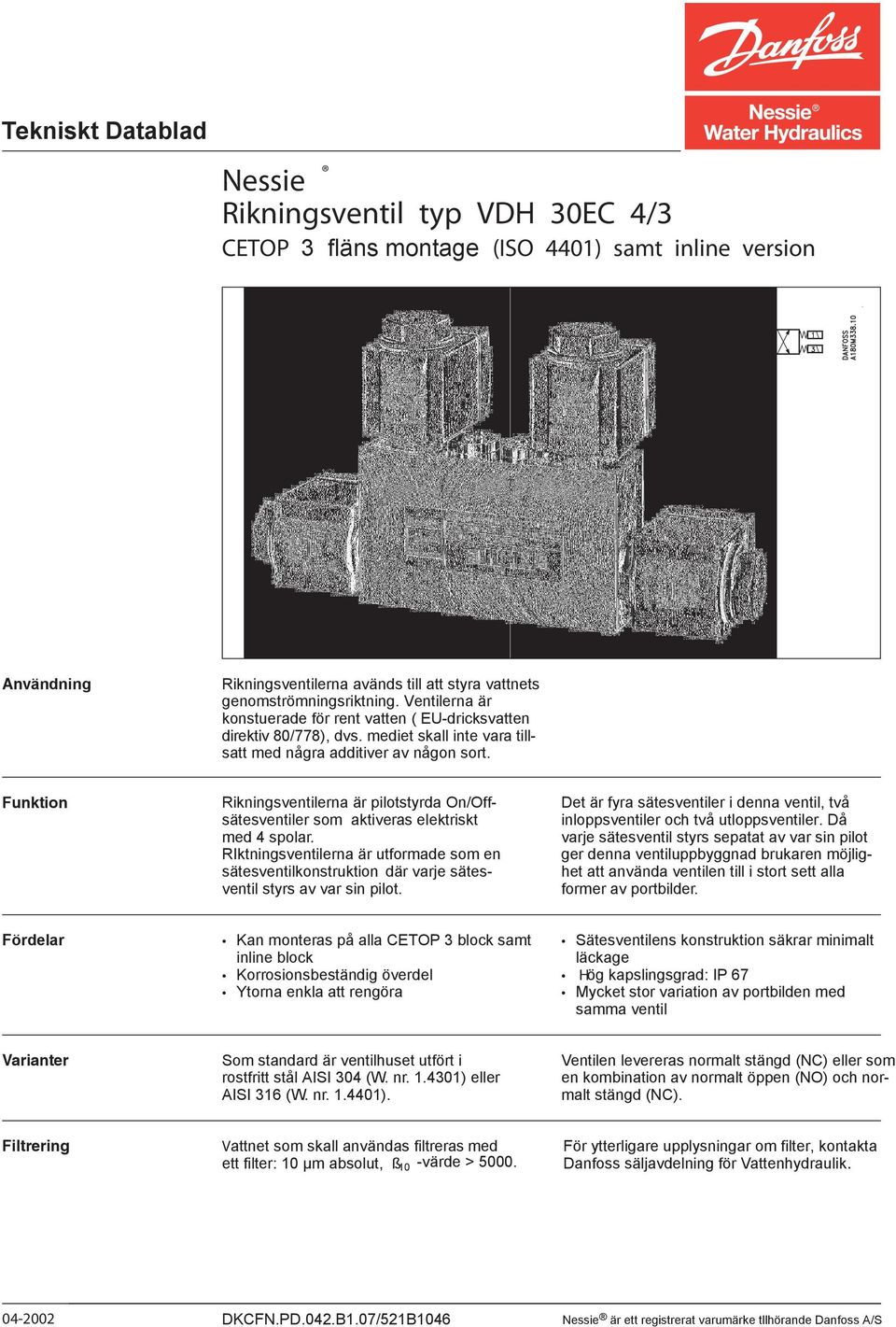

1 Tekniskt Datablad Nessie Rikningsventil typ VDH 30EC 4/3 CETOP 3 fläns montage (ISO 4401) samt inline version Användning Rikningsventilerna avänds till att styra vattnets genomströmningsriktning. Ventilerna är konstuerade för rent vatten ( EU-dricksvatten direktiv 80/778), dvs. mediet skall inte vara tillsatt med några additiver av någon sort. Funktion Rikningsventilerna är pilotstyrda On/Offsätesventiler som aktiveras elektriskt med 4 spolar. RIktningsventilerna är utformade som en sätesventilkonstruktion där varje sätesventil styrs av var sin pilot. Det är fyra sätesventiler i denna ventil, två inloppsventiler och två utloppsventiler. Då varje sätesventil styrs sepatat av var sin pilot ger denna ventiluppbyggnad brukaren möjlighet att använda ventilen till i stort sett alla former av portbilder. Fördelar Kan monteras på alla CETOP 3 block samt inline block Korrosionsbeständig överdel Ytorna enkla att rengöra Sätesventilens konstruktion säkrar minimalt läckage Hög kapslingsgrad: IP 67 Mycket stor variation av portbilden med samma ventil Varianter Som standard är ventilhuset utfört i rostfritt stål AISI 304 (W. nr ) eller AISI 316 (W. nr ). Ventilen levereras normalt stängd (NC) eller som en kombination av normalt öppen (NO) och normalt stängd (NC). Filtrering Vattnet som skall användas filtreras med ett filter: 10 µm absolut, ß 10 -värde > För ytterligare upplysningar om filter, kontakta Danfoss säljavdelning för Vattenhydraulik. Nessie är ett registrerat varumärke tllhörande Danfoss A/S

2 Tekniska data Max. ingångstryck 140 bar Max. tryck vid port P,A,B* 140 bar Max. returtryck port T (T< A, B tryck)* 140 bar Max. flöde 30 l/min Min. flöde 1 l/min. Totalt tryckfall vid 30 l/min 25 bar Totalt tryckfall vid 15 l/min 8 bar Flöde till pilotstyrning 1 l/min Öppningstid 110 ms Stängningstid 130 ms Funktionstryck * 1 bar Läckage vid 100 bar 0 ml/min Läckage vid 20 bar 1 ml/min Läckage vid 5 bar 5 ml/min Max. växlings frekvens 3600 i/h Livslängd 7 milj. aktiveringar Täthedsgrad IP 67 Max medie temperatur 50 C Max omgivningstemperatur 50 C *) Trycket i förhållande till port P, A och B skall alltid vara större än trycket i T-porten. ÖÖÖÖö Tiderna för öppning och stängning av ventilen kan ändras i styrenheten Beställningsnummer Ventiler (utan spolar) Funktionssymbol Vikt kilo Best. nummer VDH 30 EC - NC rostfritt stål, AISI 304 3,8 180L0046 VDH 30 EC - NC rostfritt stål, AISI 316 3,8 180L0047 VDH 30 EC - 2xNC +2xNO rostfritt stål, AISI 304 3,8 180L0050 Aktivering av ventil Elektrisk: 12 V d.c., 24 V d.c., 24 V a.c., 110 V a.c., 240 V a.c. Effektförbrukning: 18 W (d.c.), 10 W (a.c.) Manuell med permanentmagnet Ventilerna levereras med skruvar och o-ringar, men utan spolar Cetop 3 block och fästplatta Vikt Kilo Best. nummer Inline block till 1 ventil 0,8 180L0080 Block till 1 ventil 2,4 180L0081 Block till 2 ventiler 4,4 180L0082 Block till 3 ventiler 7,3 180L0083 Block till 4 ventiler 9,6 180L0084 Block till 5 ventiler 12,1 180L0085 Fästplatta* 0,1 180L0079 *) Leve reras med skruvar och o-ringar. 2

3 Beställningsnummer (fortsättning) Spolar Spänning Beställningsnumme r NC NO 10 W 24 V/50 Hz 018F F W 220 V/230 V/50 Hz 018F F W 240 V/50Hz 018F F W 24 V/60 Hz 018F F W 110 V/50/60 Hz 018F F W 12 V d.c. 018F F W 24 V d.c. 018F F W EEX 220 V/230 V/50 Hz 018Z F6592 För andra spänningar, kontakta Danfoss säljsavdelning för Vattenhydraulik. Totalt t ryckfall vid olika flöden 3

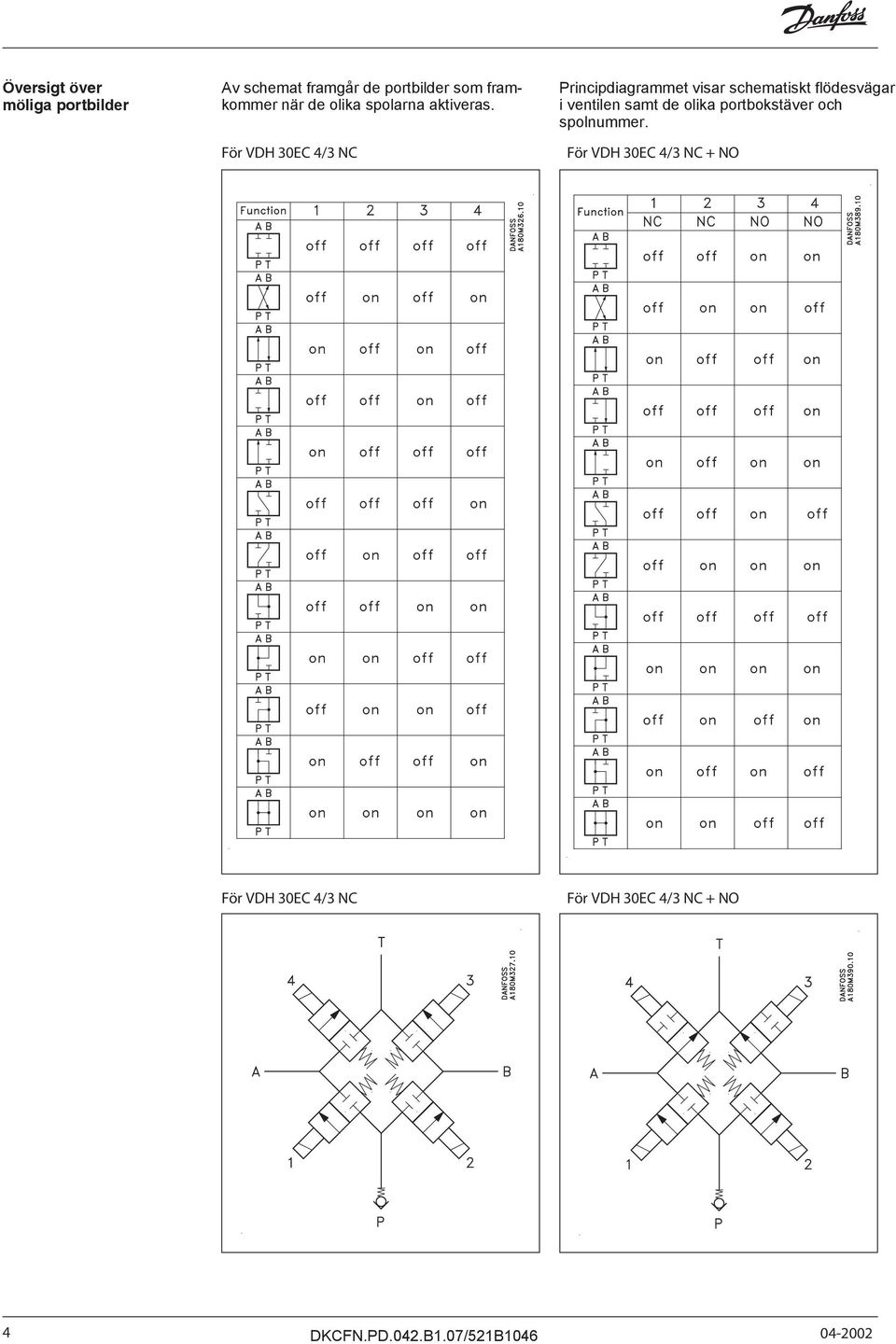

4 Översigt över möliga portbilder Av schemat framgår de portbilder som framkommer när de olika spolarna aktiveras. För VDH 30EC 4/3 NC Principdiagrammet visar schematiskt flödesvägar i ventilen samt de olika portbokstäver och spolnummer. För VDH 30EC 4/3 NC + NO För VDH 30EC 4/3 NC För VDH 30EC 4/3 NC + NO 4

5 Genomskärning av ventil 1. Ankare 2. O-ring 3. Dysa 4. O-ring 5. O-ring 6. Propp 7. Fjäder 8. Slid 9. Dysinsats 10. Skruv 11. O-ring Dimensioner (mm) VDH 30EC 4/3 5

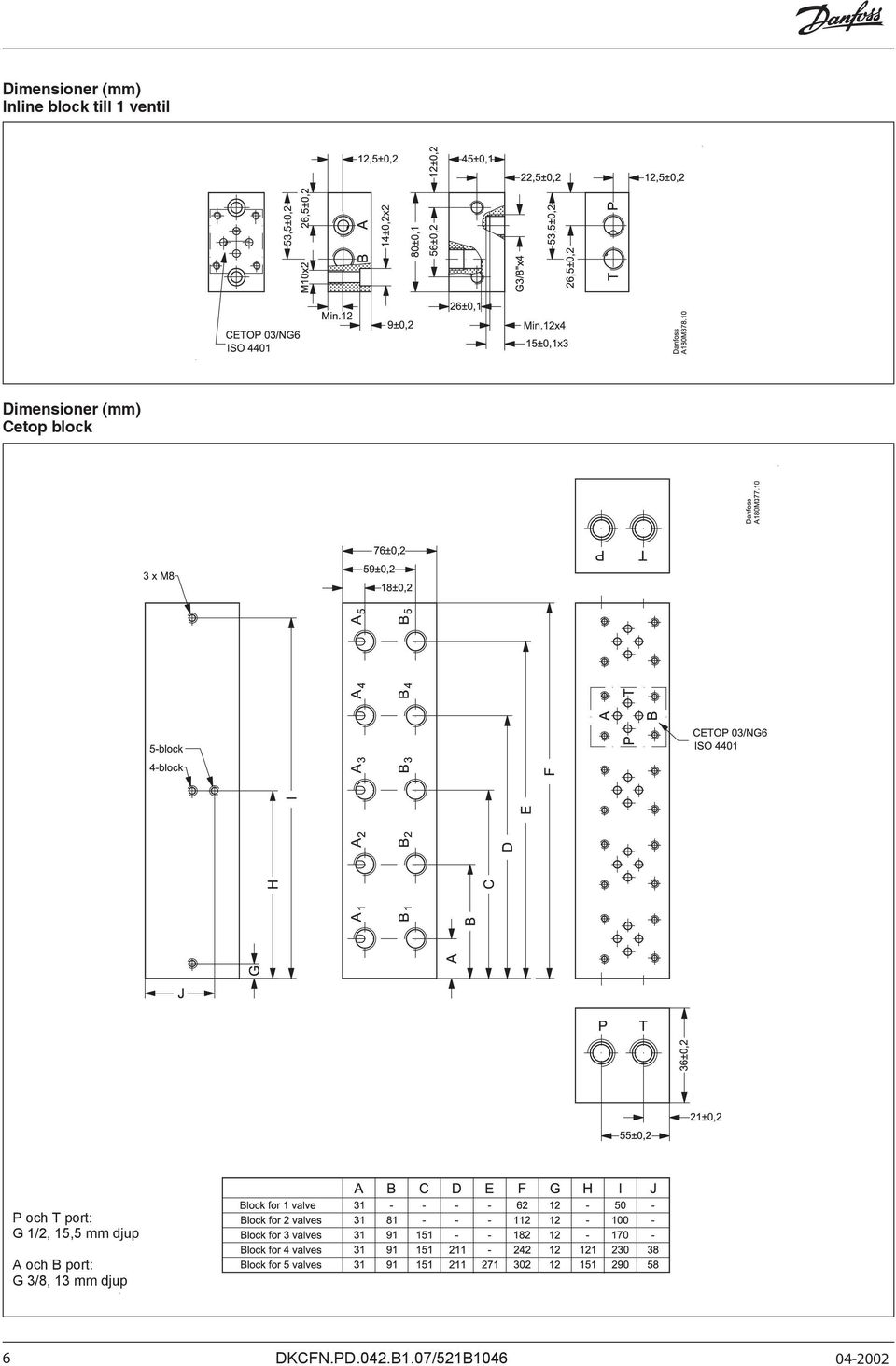

6 Dimensioner (mm) Inline block till 1 ventil Dimensioner (mm) Cetop block P och T port: G 1/2, 15,5 mm djup A och B port: G 3/8, 13 mm djup 6

7 Beställningsnummer Rese rvdelar Beställnigs nummer Slid set (position 8) 180L5005 Ankar set, NC (position 1) 180L5002 Ankar set, NO (position 1) 180L5003 Packningsset till spolar, NC 018Z0093 Packningsset till spolar, NO 018Z0098 O-ring Dimensioner Beställningsnummer NBR, 1 stk. 9,25 1,78 633B0162 Montage skruvset Åtdragningsmoment Beställningsnummer M5 40 ISO 4762 A4, 1 stk. 7 Nm 681X0162 Verktyg Användning Beställningsnummer Dys verktyg Montering/demontering av dysa 180L9915 Slidvertyg Montering av slid 180L9921 Permanent magnet Till manuell aktivering av ventil 192L0999 Montage av ventil på cetop block Ventilen monteras på ett block med CETOP 03 portbilden. Till montage av ventilen används de medlevererade 4 st. rostfria stålskruvar och de 4 st. O-ringar. Glöm inte smörja gängan på skruven med f.ex. Molykote D pasta från Dow Corning, eller Klüber UH från Klüber, innan dessa monteras. Montage av spolar på ventil 7
