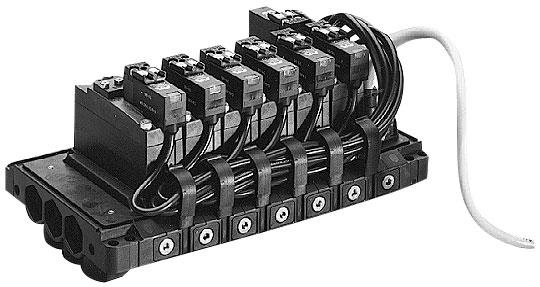

3/2-, 5/2- och 5/3-ventiler Serie 590 On-Line System Kompletta ventilramper,

Transkript

1 Tekniska Data Ventiltyp Slidventil Standard VDMA storlek 01 Arbetstryck Se tabell Flöde vid 6 bar och p (tryckfall) 1 bar Qn 750 NI/min. Temperaturområde +5 C till +50 C Tryckmedium Luft, smord eller osmord Vikt 0,500 kg +antalet ventilplatser x 0,350 kg Kontinuerlig inkoppling tillåten, 100% ED 100% ED Material Ventilhus, anslutningsplatta, och fästvinkel Polyamid, svart Tätningar Nitrilgummi Skruvar Rostfritt stål Snabbanslutningar Mässing Rostfritt utförande: rostfria ståldetaljer enl. SS 2346/AISI 303 (BS 303 S 31/DIN X 10 CrNiS 18 9) Teknisk Information Pilotventilerna har LED-indikering i utförande Teknisk Information Symbol internt styrd Symbol externt styrd Funktion Flöde [Nl/min]/ C-värde Omställningstid t F /t E [ms] Arbetstryck [bar] intern matning Arbetstryck [bar] extern matning 5/2-ventil unistabil 750/2,8 15/30 2, /2-ventil bistabil 750/2,8 15/15 1, /3-ventil stängt mittläge 750/2,8 15/22 2, /3-ventil öppet mittläge 750/2,8 15/22 2, /3-ventil påluftat mittläge 750/2,8 15/22 2, x 3/2-ventil normalt stängd 800/3,2 15/30 3,5 6 Beställningsinformation för kompletta ventilramper Du kan konfigurera din ventilramp själv på vår hemsida på Internet, Där erhålls ett unikt beställningsnummer för din ventilramp. Om du inte har Internet, kan du följa de olika stegen nedan. Beställningsnummer erhålls därefter från närmaste Bosch Rexroth kontor. Konfigurera din ramp på vår hemsida på Internet, Där erhålls ett unikt beställningsnummer. Om du inte har Internet, kan du följa de olika stegen nedan. Beställningsnummer kommer sedan att anges av närmaste Bosch Rexroth-kontor. 1

2 STEG: STEG 1: Välj storlek 01 = VDMA 01 STEG 2: Välj elektrisk version Version mm pilotventil 24 V DC ±10%, 2,2 W, IP 67. Färdig eldragning till elanslutningsmodul och mångledarkabel, 10 m. Version mm pilotventil 24 V AC, 2,2 W, IP 67. Färdig eldragning till elanslutningsmodul och mångledarkabel, 10 m. Version mm pilotventil 24 V DC ±10%, 2,2 W, IP 65. Som ovan. Mångledarkabeln är ansluten i en 25-polig HAN-kontakt typ D. Version mm pilotventil 24 V DC, 2 W, IP 65. Flatstiftsutförande. Version mm pilotventil 110 V AC, 1 W, IP 65. Flatstiftsutförande. Version mm pilotventil 230 V AC, 1 W, IP 65. Flatstiftsutförande. För fältbusskommunikation 15 mm pilotventil 24 V DC ±10%, 2,2 W, IP 65. Färdig eldragning till elanslutningsmodul och anslutning av VDS I/O-modul och fältbusskommunikation. Max 16 ventiler. Beställningsexempel: Färdig eldragning till elanslutningsmodul och mångledarkabel = 32. STEG 3: Välj anslutningsplatta Kod 0 = G 1/4 portar bak 1 = Ø 6 mm. Snabbanslutning Beställningsexempel: G 1/4 bakre anslutning = 0. STEG 4: Välj material 0 = Standard 1 = Rostfritt utförande (endast version 32, med gängade ansl.-portar) Beställningsexempel: Standard = 0. 2

3 STEG 5: Ventilalternativ Rätt ifylld beställningsnyckel, börja från vänster, välj ventiltyp enl. tabell nedan. Centralmatning Separatmatning Kod Funktion 1 5/2-ventil unistabil 2 5/2-ventil bistabil 3 5/3 stängt mittläge 4 5/3 avluftat mittläge 5** 5/3 påluftat mittläge 6 Blindplatta 7* Mjukstartventil för rampmontage 8* 2 x 3/2-ventil normalt stängd * Ej tillgänglig i korrosionsbeständigt utförande. **Anm! Signal i port 14 ger anslutning i port 1-2. Signal i port 12 ger anslutning i port 1-4. Mjukstartsventilen kan endast placeras i första eller sista läge. 2 x 3/2-ventilerna måste separatmatas och vara samlade i ena änden av rampen. Beställningsexempel: 5 unistabila ventiler och 1 blindplatta =

4 Exempel Beskrivning: , Konfiguration Förklaring: Ventilramp serie 590, storlek VDMA 01 med elektrisk version 32, i.e. färdig eldragning och mångledarkabel, DC 24 V. Anslutningsplattor med G 1/4 bakre anslutning och av standardmaterial. Rampen består av fem unistabila ventiler och en blindplatta. Övriga tillbehör Om en ramp skall vara utrustad med armatur skall en kopia av blanketten för portbestyckning fyllas i och bifogas ordern. Komplettera ventilkonfigurationen med ett P. För portbestyckningsbladet, se sida xxx. Exempel: Konfiguration P. Materialnummer erhålls därefter från närmaste Bosch Rexroth kontor. Elektriska kopplingar AC 230 V, LED, 2 m kabel AC 110 V, LED, 2 m kabel DC 24 V, LED, 2 m kabel max. 250 VAC/VDC AC/DC 24 V, LED Materialnummer för komplettering alt. reservdel VDMA 01 Symbol Kod Version Version 36 Version 40 Version 41 Version 42 Korrosionsbeständig Version

5 Ventilramp, portar bak, VDMA 01 * A = Antal ventiler 1 = Elanslutningsmodul 1 för pilotventil = Elanslutningsmodul 2 för pilotventil Mjukstartventil 5

6 Lagerbockar Fig. 1: Övergångsplatta från ISO 1 till VDMA 01/VDMA 02. Fig. 2: Övergångsplatta VDMA 01 - Namur 6
