3/2-ventil, elektriskt styrd, Serie AS3-SOV-...-POS Med integrerad sensor ST6 G 3/8 - G 1/2 Röranslutning

Transkript

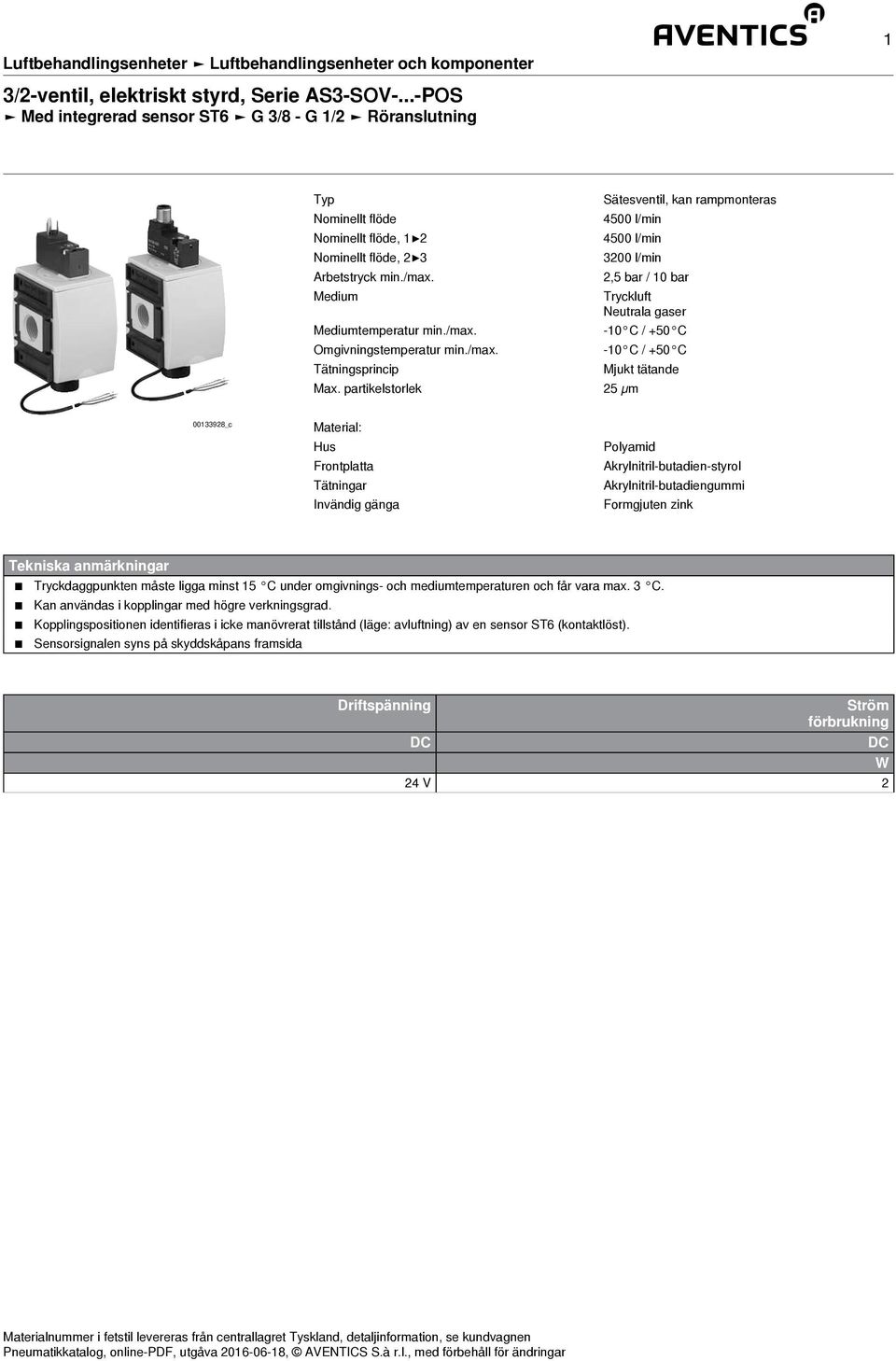

1 Luftbehandlingsenheter Luftbehandlingsenheter och komponenter 1 Typ Nominellt flöde Nominellt flöde, 1 2 Nominellt flöde, 2 3 Arbetstryck min./max. Sätesventil, kan rampmonteras 4500 l/min 4500 l/min 3200 l/min 2,5 bar / 10 bar Medium Tryckluft Neutrala gaser Mediumtemperatur min./max. -10 C / +50 C Omgivningstemperatur min./max. -10 C / +50 C Tätningsprincip Mjukt tätande Max. partikelstorlek 25 µm _c Material: Hus Frontplatta Tätningar Invändig gänga Polyamid Akrylnitril-butadien-styrol Akrylnitril-butadiengummi Formgjuten zink Tekniska anmärkningar Tryckdaggpunkten måste ligga minst 15 C under omgivnings- och mediumtemperaturen och får vara max. 3 C. Kan användas i kopplingar med högre verkningsgrad. Kopplingspositionen identifieras i icke manövrerat tillstånd (läge: avluftning) av en sensor ST6 (kontaktlöst). Sensorsignalen syns på skyddskåpans framsida Driftspänning Ström förbrukning W 24 V 2

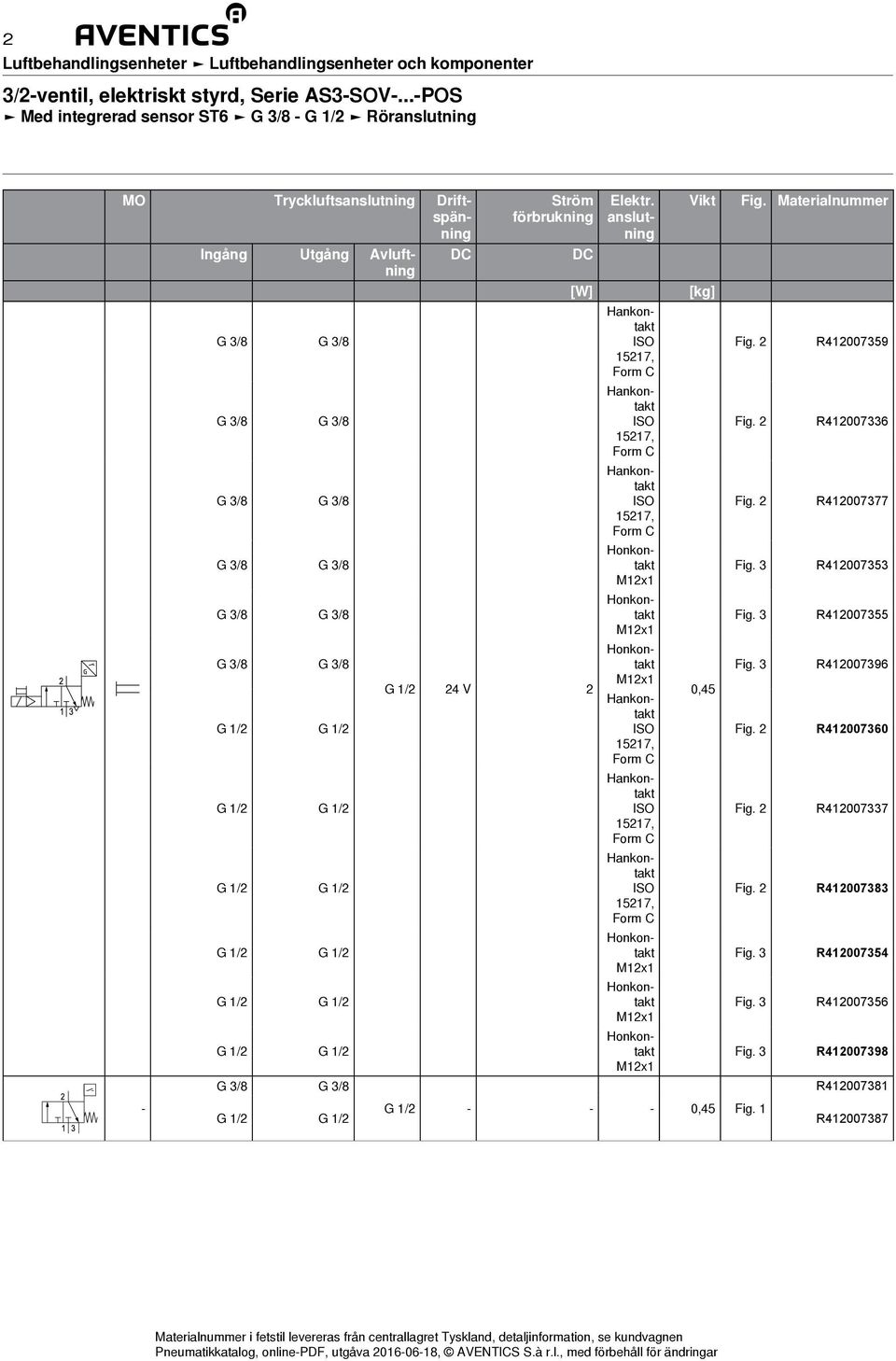

2 2 Luftbehandlingsenheter Luftbehandlingsenheter och komponenter MO Tryckluftsanslutning Driftspänning Ingång Utgång Avluftning - Ström förbrukning [W] G 1/2 24 V 2 Elektr. anslutning Vikt Fig. Materialnummer [kg] 0,45 R R R R R R R R R R R R R G 1/ ,45 Fig. 1 R

3 Luftbehandlingsenheter Luftbehandlingsenheter och komponenter 3 Materialnummer Anm. R R R R R R R R R R R R R R Basventil med pilotventil Basventil utan pilotventil Sensor, elektronisk, ingår i leveransen och är monterad. Sensoranslutning, se tabellen. Nominellt flöde Qn vid sekundärtryck p2 = 6 bar och Δp = 1 bar Flödeskarakteristik Returavluftning p2 = Sekundärt tryck qn = nominellt flöde _b p2 = Sekundärt tryck qn = nominellt flöde

4 4 Luftbehandlingsenheter Luftbehandlingsenheter och komponenter Fig. 1: 3/2-ventil utan pilotventil med anslutningsbild för serie DO16 B C F D A2 A1 G A1 = Ingång A2 = Utgång Vid utförande med sensor: kabellängd 3 m PUR. Optisk lägevisare A1 A2 B C D F G G 3/8 G3/ G1/2 G 1/2 G1/ G1/2

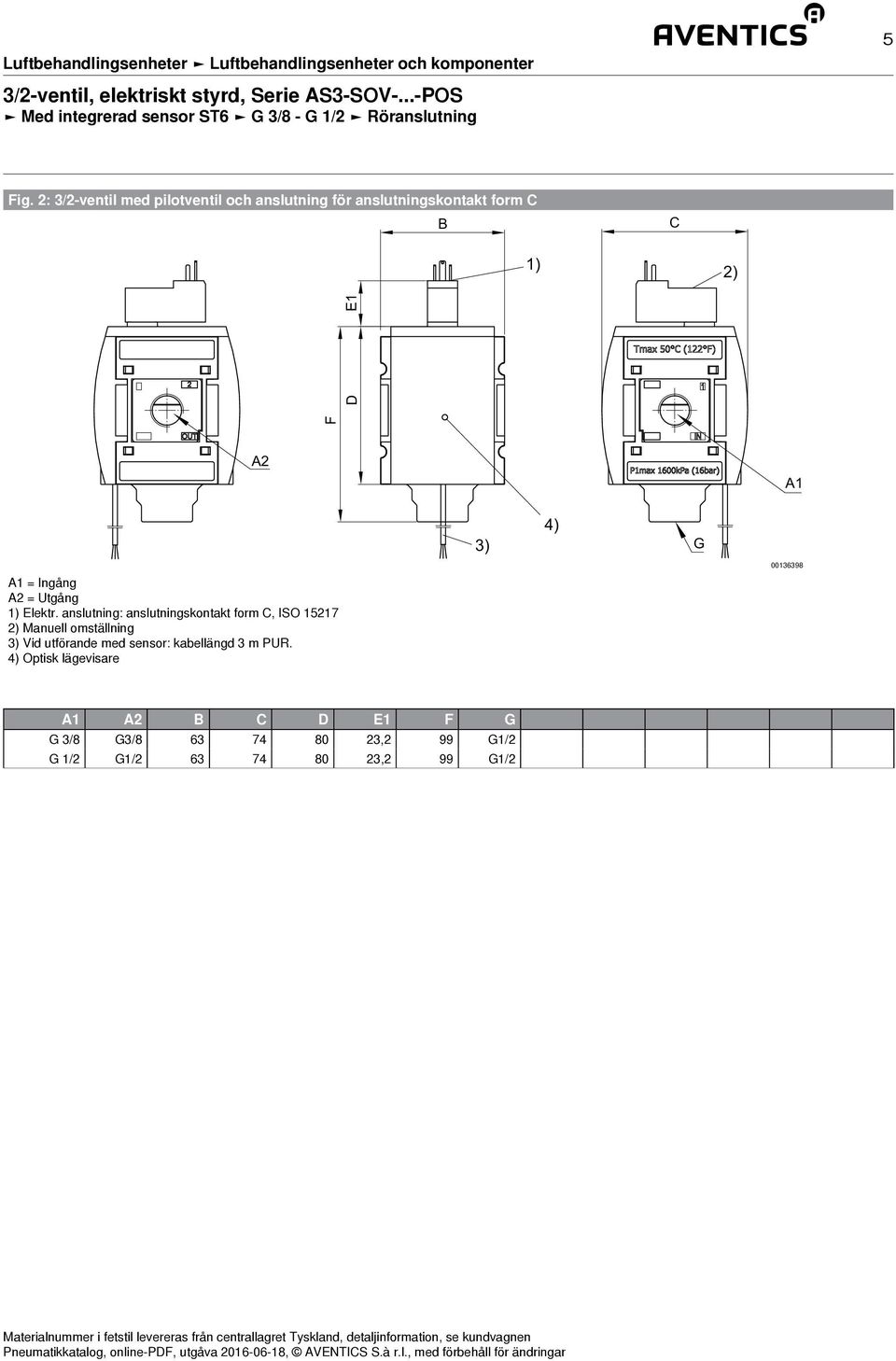

5 Luftbehandlingsenheter Luftbehandlingsenheter och komponenter 5 : 3/2-ventil med pilotventil och anslutning för anslutningskontakt form C B C F D E1 A2 A1 3) 4) G A1 = Ingång A2 = Utgång Elektr. anslutning: anslutningskontakt form C, Manuell omställning 3) Vid utförande med sensor: kabellängd 3 m PUR. 4) Optisk lägevisare A1 A2 B C D E1 F G G 3/8 G3/ ,2 99 G1/2 G 1/2 G1/ ,2 99 G1/2

6 6 Luftbehandlingsenheter Luftbehandlingsenheter och komponenter : 3/2-ventil med pilotventil, snabbanslutning B C F D E1 A2 A1 A1 = Ingång A2 = Utgång Kontakt M12 Manuell omställning 3) Vid utförande med sensor: kabellängd 3 m PUR. 4) Optisk lägevisare 3) 4) G A1 A2 B C D E1 F G G 3/8 G3/ G1/2 G 1/2 G1/ G1/2 Stifttilldelning 3 3: +/- 4: +/
