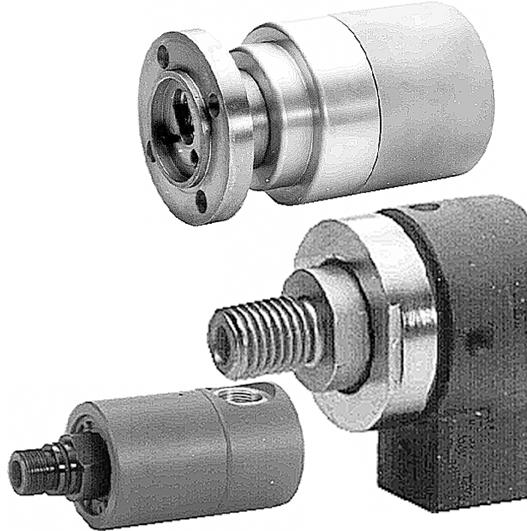

Tryckluftskopplingar och plaströr Svivelkopplingar Svivelkopplingar. Katalogbroschyr

Transkript

1 Tryckluftskopplingar och plaströr ar ar Katalogbroschyr

2 2 Tryckluftskopplingar och plaströr ar ar Antal styrda ledningar: 2 Ø6 / Ø8 3 Antal styrda ledningar: 1 4 Antal styrda ledningar: 1 M22x1,5 6 Antal styrda ledningar: 1 M22x1,5 8

3 Tryckluftskopplingar och plaströr ar Antal styrda ledningar: 2 Ø6 / Ø8 3 Arbetstryck min./max. Omgivningstemperatur min./max. Varvtal, max. 0 bar / 7 bar -25 C / +40 C Tryckluft 400 1/min Tryckluftsanslutning Vikt Materialnummer [kg] M14x1,5 1, Dimensioner 1) Rotor 2) Stator 3) Axel 4) Spårdjup i axeln A = Genomgångshål Ø 6 B = Genomgångshål Ø 8 D353_106

4 4 Tryckluftskopplingar och plaströr ar Antal styrda ledningar: 1 Arbetstryck min./max. temperatur min./max. Varvtal, max. Se tabellen nedan -25 C / +40 C Se tabellen nedan Se tabellen nedan Tryckluftsanslutning M14x1,5 Arbetstryck min./max. Varvtal, max. [bar] [1/min] [kg] M16, höger 0 / 8 Tryckluft 1270 Vikt Fig. Materialnummer Fig M16, vänster 0 / 8 Tryckluft 1270 Fig ,33 M16, höger 0 / 8 Vatten 1270 Fig M16, höger -0,95 / 8 Tryckluft 1100 Fig Diagram D353_108_a Diagrammet gäller vid max. 20 C rumstemperatur. x: Drifttryck p [bar] y: Rotationshastighet n [v/min.]

5 Tryckluftskopplingar och plaströr ar Antal styrda ledningar: 1 5 Fig. 1 1) Rotor 2) Stator D353_108_c Fig. 2 D353_108_b

6 6 Tryckluftskopplingar och plaströr ar Antal styrda ledningar: 1 M22x1,5 Arbetstryck min./max. temperatur min./max. Varvtal, max. 0 bar / 8 bar -25 C / +40 C Tryckluft /min Tryckluftsanslutning Vikt Materialnummer [kg] M22x1,5 0, Diagram D353_107_a Diagrammet gäller vid max. 20 C rumstemperatur. x: Drifttryck p [bar] y: Rotationshastighet n [v/min.]

7 Tryckluftskopplingar och plaströr ar Antal styrda ledningar: 1 M22x1,5 7 Dimensioner 1) Rotor 2) Stator 3) Smörjnippel AM 6 DIN ) Anliggningsyta 5) Lufttillförsel 6) Centrering 7) Anliggningsyta D353_107

8 8 Tryckluftskopplingar och plaströr ar Antal styrda ledningar: 1 M22x1, Arbetstryck min./max. temperatur min./max. Varvtal, max. 0 bar / 8 bar -25 C / +40 C Tryckluft /min Tryckluftsanslutning Vikt Materialnummer [kg] M22x1,5 0, Dimensioner 1) Rotor 2) Stator D353_117

9 AVENTICS GmbH Ulmer Straße Laatzen, GERMANY Phone Fax info@aventics.com Fler adresser finns på De beskrivna produkterna från AVENTICS får endast användas inom industrin. Läs bruksanvisningen noggrant och i sin helhet, innan du använder produkten. Följ gällande föreskrifter och lagar i användarlandet. Om produkten ingår i en applikation observera tillverkarens uppgifter om anläggningen så att produkten används säkert. Våra uppgifter är endast en produktbeskrivning. De utgör ingen specifikation av produktens beskaffenhet eller produktens lämplighet för ett visst användningsområde. Våra uppgifter befriar inte användaren från egna bedömningar och kontroller. Observera att våra produkter utsätts för naturligt slitage och åldrande Ett konfigurationsexempel finns avbildat på titelsidan. Den levererade produkten kan avvika från bilden. Rätten till ändringar förebehålles. Alla rättigheter innehas av AVENTICS S.à r.l., även vad det gäller anmälan av skyddsrätter. All förfoganderätt över kopiering och distribution tillhör oss. Online PDF
