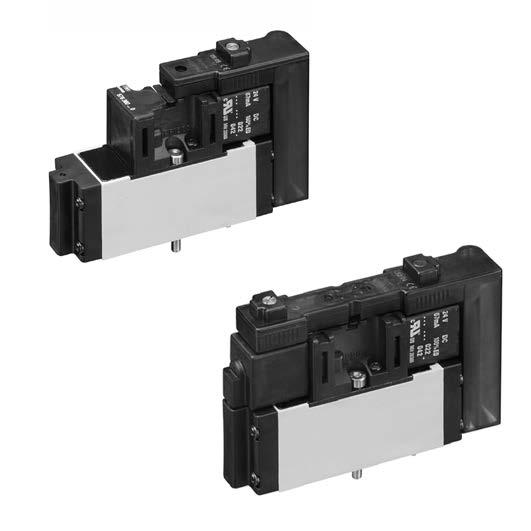

Riktningsventiler Elektriskt styrda, enligt standard ISO , 26 mm, serie CD01-PI. Katalogbroschyr

Transkript

1 -2, 26 mm, serie CD01-PI Katalogbroschyr

2 2-2, 26 mm, serie CD01-PI 2x3/2-ventil, Serie CD01-PI För Serie CD01-PI, CD01-PL Qn = l/min Montering på basplatta Anslutningsport: Elektr. anslutning: Hankontakt, -2 bistabil 4 5/2-ventil, Serie CD01-PI -2, 26 mm För Serie CD01-PI, CD01-PL Qn = 1010 l/min Montering på basplatta Anslutningsport: Elektr. anslutning: Hankontakt, -2 Monostabil eller bistabil 7 5/3-ventil, Serie CD01-PI -2, 26 mm För Serie CD01-PI, CD01-PL Qn = 650 l/min Stängt mittläge Montering på basplatta Anslutningsport: Elektr. anslutning: Hankontakt, -2 bistabil Pilotmatning: Extern 11 5/3-ventil, Serie CD01-PI -2, 26 mm För Serie CD01-PI, CD01-PL Qn = l/min Påluftat mittläge, Avluftat mittläge Montering på basplatta Anslutningsport: Elektr. anslutning: Hankontakt, -2 bistabil Pilotmatning: Extern 13 Bas- och ändplattor, typ C Standard: -2 Storlek: 26 mm typ C kan rampmonteras, enkel Omvänd tryckinmatning tillåten med samlad avluftning För CD01-PI Standard: -2 Storlek: 26 mm typ C kan rampmonteras, dubbel Omvänd tryckinmatning tillåten För CD01-PI Ändplatta (till höger) typ C Omvänd tryckinmatning tillåten 17 Ändplatta (vänster) typ C Omvänd tryckinmatning tillåten med samlad avluftning 19 Övriga tillbehör Inmatningsmodul Standard: -1 Storlek: 26 mm kan rampmonteras, enkel Omvänd tryckinmatning tillåten 21 Blindplatta Standard: -1 Storlek: 26 mm kan rampmonteras, enkel Omvänd tryckinmatning tillåten 22 Tryckregulator för vertikal montering Qn = 750 l/min Standard: -2 Storlek: 26 mm Manöver element+: Skruv med nyckelgrepp Montering på basplatta Reglerad anslutning: 1 Sätesventil Strypbackventil Qn = l/min Strypventilens riktning:

3 3-2, 26 mm, serie CD01-PI Skarvkoppling enligt CNOMO E N Honkontakt, M23x1, 19-polig, rak Öppna kabeländar, 19-polig 26 Multipolkontakt D-Sub (25-polig) Honkontakt, D-Sub, 25-polig med kabel 27 Multipolkontakt D-Sub (25-polig) Honkontakt, D-Sub, 25-polig 29 Multipolkontakt D-Sub (25-polig) 30 Kontaktbrygga Styrning: Plug-In -2 Antal magnetspolar: 1 32 Kontaktbrygga Styrning: Plug-In -2 Antal magnetspolar: 2 33 Manometer Anslutning bak Bakgrundsfärg: Vit Skalfärger: Svart / Röd Enheter: bar / psi ATEX-anpassad 35, Serie CD01-PI 37

4 4 2x3/2-ventil, Serie CD01-PI För Serie CD01-PI, CD01-PL Qn = l/min Montering på basplatta Anslutningsport: Elektr. anslutning: Hankontakt, -2 bistabil Standard -2, 26 mm Certifikat LABS-free. Fri från ämnen som negativt påverkar lackering. Typ Slidventil, utan överlapp Tätningsprincip Mjukt tätande Arbetstryck min./max. Se tabellen nedan Styrtryck min./max. Se tabellen nedan Omgivningstemperatur min./max. Mediumtemperatur min./max. Medium Tryckluft Max. partikelstorlek 50 µm Tryckluftens oljehalt 0 mg/m³ - 5 mg/m³ Nominellt flöde 1 2 Se tabellen nedan Nominellt flöde 2 3 Se tabellen nedan Tryckluftsanslutningar Skyddsklass Med anslutning IP65 Statusindikator LED Gul Inkopplingstid 100 % Fästskruv M4, insexskruv Åtdragningsmoment för skruvarna 2,5 Nm Vikt Se tabellen nedan Material: Hus Tätningar Polyamid; Polyoxymetylen Akrylnitril-butadiengummi Tekniska anmärkningar Det minimala styrtrycket får inte underskridas. Det kan leda till felkopplingar och funktionsfel på ventiler! Tryckdaggpunkten måste ligga minst 15 C under omgivnings- och mediumtemperaturen och får vara max. 3 C. Tryckluftens oljehalt måste vara konstant under hela livslängden. Använd enbart oljor som godkänts av AVENTICS, se kapitlet Teknisk information. Drift spänning Spännings tolerans Ström förbrukning DC DC DC W 24 V -10% / +10% 1,6 NS/NS NS/NS MO Tryckluftsanslutning Driftspänning Utgång [Avluftning] [Ingång] Materialnummer Avluftning Pilotanslutning Pilotanslutning Nominellt flöde DC DC Ar- [W] [l/min] [bar] Ström förbrukning 24 V 1, / V 1, /

5 2x3/2-ventil, Serie CD01-PI För Serie CD01-PI, CD01-PL Qn = l/min Montering på basplatta Anslutningsport: Elektr. anslutning: Hankontakt, -2 bistabil 5 NS/NÖ NS/NÖ NÖ/NÖ NÖ/NÖ MO Tryckluftsanslutning Driftspänning Utgång [Avluftning] [Ingång] Materialnummer Avluftning Pilotanslutning Pilotanslutning Nominellt flöde DC DC Ar- [W] [l/min] [bar] Ström förbrukning 24 V 1, / V 1, / V 1, / V 1, / Materialnummer Styrtryck min./max. Tillslagsfördröjning Frånslagsfördröjning Vikt Anm. [bar] [ms] [ms] [kg] / ,28 2) / ,28 2) / ,28 2) / ,28 2) / ,29 1); 3) / ,29 1); 3) MO = manuell omställning 1) Styrtryck externt: se diagram 2) Pilotmatning: Intern 3) Pilotmatning: Extern Kortslutningsskydd: 43 V bistabil Nominellt flöde Qn vid 6 bar och Δp = 1 bar Min. styrtryck för extern pilotventil (beroende på drifttrycket) 5,7 P min (bar) S 4,0 2,5 PB = Arbetstryck PS = Styrtryck P B (bar)

6 6 2x3/2-ventil, Serie CD01-PI För Serie CD01-PI, CD01-PL Qn = l/min Montering på basplatta Anslutningsport: Elektr. anslutning: Hankontakt, -2 bistabil Dimensioner Stifttilldelning: Stift 1: Magnetsida 14 PIN 2: Magnetsida 12 Stift 3: Jordkontakt Stift 4: Massa

7 7 5/2-ventil, Serie CD01-PI -2, 26 mm För Serie CD01-PI, CD01-PL Qn = 1010 l/min Montering på basplatta Anslutningsport: Elektr. anslutning: Hankontakt, -2 Monostabil eller bistabil Standard -2, 26 mm Certifikat LABS-free. Fri från ämnen som negativt påverkar lackering. Typ Slidventil, utan överlapp Tätningsprincip Mjukt tätande Arbetstryck min./max. Se tabellen nedan Styrtryck min./max. Se tabellen nedan Omgivningstemperatur min./max. Mediumtemperatur min./max. Medium Tryckluft Max. partikelstorlek 50 µm Tryckluftens oljehalt 0 mg/m³ - 5 mg/m³ Nominellt flöde Qn 1010 l/min Tryckluftsanslutningar Skyddsklass Med anslutning IP65 Statusindikator LED Gul Inkopplingstid 100 % Fästskruv M4, insexskruv Åtdragningsmoment för skruvarna 2,5 Nm Vikt Se tabellen nedan Material: Hus Tätningar Polyamid; Polyoxymetylen Akrylnitril-butadiengummi Tekniska anmärkningar Det minimala styrtrycket får inte underskridas. Det kan leda till felkopplingar och funktionsfel på ventiler! Tryckdaggpunkten måste ligga minst 15 C under omgivnings- och mediumtemperaturen och får vara max. 3 C. Tryckluftens oljehalt måste vara konstant under hela livslängden. Använd enbart oljor som godkänts av AVENTICS, se kapitlet Teknisk information. Drift spänning Spännings tolerans Ström förbrukning DC DC DC W 24 V -10% / +10% 1,6 MO Tryckluftsanslutning Driftspänning Utgång Materialnummer Avluftning Pilotanslutning [Ingång] Pilotanslutning [Avluftning] DC DC Ar- Ström förbrukning Styrtryck min./ max. [W] [bar] [bar] [ms] Tillslagsfördröjning 24 V 1,6 3 / 10 3 / V 1,6 3 / 10 3 /

8 8 5/2-ventil, Serie CD01-PI -2, 26 mm För Serie CD01-PI, CD01-PL Qn = 1010 l/min Montering på basplatta Anslutningsport: Elektr. anslutning: Hankontakt, -2 Monostabil eller bistabil MO Tryckluftsanslutning Driftspänning Utgång [Avluftning] Materialnummer Avluftning Pilotanslutning [Ingång] Pilotanslutning DC DC 24 V 1,6 Ar- Ström förbrukning Styrtryck min./ max. [W] [bar] [bar] [ms] -0,95 / 16 Tillslagsfördröjning -- / V 1,6-0,95 / / V 1,6-0,95 / 16 2 / V 1,6-0,95 / 16 2 / Materialnummer Frånslagsfördröjning Vikt Anm. [ms] [kg] ,225 2) ,225 2) ,225 1); 3) ,225 1); 3) ,285 3) ,285 3) MO = manuell omställning 1) Styrtryck: se diagram 2) Pilotmatning: Intern 3) Pilotmatning: Extern Kortslutningsskydd: 43 V bistabil Nominellt flöde Qn vid 6 bar och Δp = 1 bar Min. styrtryck för extern pilotventil (beroende på drifttrycket) P S min (bar) 7 5, P B (bar) _a PB = Arbetstryck PS = Styrtryck

9 5/2-ventil, Serie CD01-PI -2, 26 mm För Serie CD01-PI, CD01-PL Qn = 1010 l/min Montering på basplatta Anslutningsport: Elektr. anslutning: Hankontakt, -2 Monostabil eller bistabil 9 Dimensioner, Monostabil ventil Stifttilldelning: Stift 1: Magnetsida 14 PIN 2: Magnetsida 12 Stift 3: Jordkontakt Stift 4: Massa

10 10 5/2-ventil, Serie CD01-PI -2, 26 mm För Serie CD01-PI, CD01-PL Qn = 1010 l/min Montering på basplatta Anslutningsport: Elektr. anslutning: Hankontakt, -2 Monostabil eller bistabil Dimensioner, Ventil med 2 spolar Stifttilldelning: Stift 1: Magnetsida 14 PIN 2: Magnetsida 12 Stift 3: Jordkontakt Stift 4: Massa _b

11 11 5/3-ventil, Serie CD01-PI -2, 26 mm För Serie CD01-PI, CD01-PL Qn = 650 l/min Stängt mittläge Montering på basplatta Anslutningsport: Elektr. anslutning: Hankontakt, -2 bistabil Pilotmatning: Extern Standard -2, 26 mm Certifikat LABS-free. Fri från ämnen som negativt påverkar lackering. Typ Slidventil, utan överlapp Tätningsprincip Mjukt tätande Styrtryck min./max. 3 bar / 10 bar Omgivningstemperatur min./max. Mediumtemperatur min./max. Medium Tryckluft Max. partikelstorlek 50 µm Tryckluftens oljehalt 0 mg/m³ - 5 mg/m³ Tryckluftsanslutningar Skyddsklass Med anslutning IP65 Statusindikator LED Gul Inkopplingstid 100 % Fästskruv M4, insexskruv Åtdragningsmoment för skruvarna 2,5 Nm Vikt 0,3 kg Material: Hus Tätningar Polyamid; Polyoxymetylen Akrylnitril-butadiengummi Tekniska anmärkningar Det minimala styrtrycket får inte underskridas. Det kan leda till felkopplingar och funktionsfel på ventiler! Tryckdaggpunkten måste ligga minst 15 C under omgivnings- och mediumtemperaturen och får vara max. 3 C. Tryckluftens oljehalt måste vara konstant under hela livslängden. Använd enbart oljor som godkänts av AVENTICS, se kapitlet Teknisk information. Drift spänning Spännings tolerans Ström förbrukning DC DC DC W 24 V -10% / +10% 1,6 MO Tryckluftsanslutning Driftspänning Utgång [Avluftning] [Ingång] Nominellt flöde Ar- Materialnummer Avluftning Pilotanslutning Pilotanslutning Ström förbrukning DC DC Qn [W] [l/min] [bar] 24 V 1, V 1, ,95 / 16-0,95 /

12 12 5/3-ventil, Serie CD01-PI -2, 26 mm För Serie CD01-PI, CD01-PL Qn = 650 l/min Stängt mittläge Montering på basplatta Anslutningsport: Elektr. anslutning: Hankontakt, -2 bistabil Pilotmatning: Extern Materialnummer Tillslagsfördröjning Frånslagsfördröjning [ms] [ms] MO = manuell omställning Kortslutningsskydd: 43 V bistabil Nominellt flöde Qn vid 6 bar och Δp = 1 bar Dimensioner Stifttilldelning: Stift 1: Magnetsida 14 PIN 2: Magnetsida 12 Stift 3: Jordkontakt Stift 4: Massa _d

13 13 5/3-ventil, Serie CD01-PI -2, 26 mm För Serie CD01-PI, CD01-PL Qn = l/min Påluftat mittläge, Avluftat mittläge Montering på basplatta Anslutningsport: Elektr. anslutning: Hankontakt, -2 bistabil Pilotmatning: Extern Standard -2, 26 mm Certifikat LABS-free. Fri från ämnen som negativt påverkar lackering. Typ Slidventil, utan överlapp Tätningsprincip Mjukt tätande Styrtryck min./max. 3 bar / 10 bar Omgivningstemperatur min./max. Mediumtemperatur min./max. Medium Tryckluft Max. partikelstorlek 50 µm Tryckluftens oljehalt 0 mg/m³ - 5 mg/m³ Nominellt flöde 1 2 Se tabellen nedan Nominellt flöde 2 3 Se tabellen nedan Tryckluftsanslutningar Skyddsklass Med anslutning IP65 Statusindikator LED Gul Inkopplingstid 100 % Fästskruv M4, insexskruv Åtdragningsmoment för skruvarna 2,5 Nm Vikt 0,3 kg Material: Hus Tätningar Polyamid; Polyoxymetylen Akrylnitril-butadiengummi Tekniska anmärkningar Det minimala styrtrycket får inte underskridas. Det kan leda till felkopplingar och funktionsfel på ventiler! Tryckdaggpunkten måste ligga minst 15 C under omgivnings- och mediumtemperaturen och får vara max. 3 C. Tryckluftens oljehalt måste vara konstant under hela livslängden. Använd enbart oljor som godkänts av AVENTICS, se kapitlet Teknisk information. Drift spänning Spännings tolerans Ström förbrukning DC DC DC W 24 V -10% / +10% 1,6 Utgång Materialnummer Avluftning Pilotanslutning [Ingång] Pilotanslutning [Avluftning] Ström förbrukning Nominellt flöde DC DC Ar- [W] [l/min] [bar] MO Tryckluftsanslutning Driftspänning 24 V 1, ,95 / V 1, ,95 / V 1, ,95 /

14 14 5/3-ventil, Serie CD01-PI -2, 26 mm För Serie CD01-PI, CD01-PL Qn = l/min Påluftat mittläge, Avluftat mittläge Montering på basplatta Anslutningsport: Elektr. anslutning: Hankontakt, -2 bistabil Pilotmatning: Extern Utgång Ström förbrukning Nominellt flöde DC DC Ar- [W] [l/min] [bar] MO Tryckluftsanslutning Driftspänning Materialnummer Avluftning Pilotanslutning [Ingång] Pilotanslutning [Avluftning] Materialnummer Tillslagsfördröjning 24 V 1, ,95 / Frånslagsfördröjning [ms] [ms] MO = manuell omställning Kortslutningsskydd: 43 V bistabil Nominellt flöde Qn vid 6 bar och Δp = 1 bar Dimensioner Stifttilldelning: Stift 1: Magnetsida 14 PIN 2: Magnetsida 12 Stift 3: Jordkontakt Stift 4: Massa _d

15 -2, Serie CD01-PI 15 Standard: -2 Storlek: 26 mm typ C kan rampmonteras, enkel Omvänd tryckinmatning tillåten med samlad avluftning För CD01-PI Standard -2, 26 mm Omgivningstemperatur min./max. Mediumtemperatur min./max. -5 C / +50 C Medium Tryckluft Arbetstryck min./max. -0,95 bar / 16 bar Antal ventilplatser 1 Gallermått 27 mm Fästskruv med sexkantskruv Åtdragningsmoment för fästskruvar 5 Nm±0,5 Avluftning (3,5) Med riktad avluftning (3/5) Separata anslutningar Tryckluftsanslutning enl. -2 Material: Tätningar Aluminium Akrylnitril-butadiengummi Tekniska anmärkningar Det minimala styrtrycket får inte underskridas. Det kan leda till felkopplingar och funktionsfel på ventiler! Tryckdaggpunkten måste ligga minst 15 C under omgivnings- och mediumtemperaturen och får vara max. 3 C. Tryckluftens oljehalt måste vara konstant under hela livslängden. Använd enbart oljor som godkänts av AVENTICS, se kapitlet Teknisk information. Typ Storlek Port Materialnummer G 1/4 R för 1 monostabil ventil 26 mm Ø 3/8 R Ø 10 R G 1/4 R för monostabil ventil eller ventil med 2 spolar 26 mm Ø 3/8 R Ø 10 R Levereras inklusive tätning och fästskruvar

16 16-2, Serie CD01-PI Dimensioner 14, , , Standard: -2 Storlek: 26 mm typ C kan rampmonteras, dubbel Omvänd tryckinmatning tillåten För CD01-PI Standard -2, 26 mm Omgivningstemperatur min./max. Mediumtemperatur min./max. -5 C / +50 C Medium Tryckluft Arbetstryck min./max. -0,95 bar / 16 bar Antal ventilplatser 2 Gallermått 54 mm Fästskruv med sexkantskruv Åtdragningsmoment för fästskruvar 5 Nm±0,5 Separata anslutningar Tryckluftsanslutning enl. -2 Material: Tätningar Aluminium Akrylnitril-butadiengummi Tekniska anmärkningar Det minimala styrtrycket får inte underskridas. Det kan leda till felkopplingar och funktionsfel på ventiler! Tryckdaggpunkten måste ligga minst 15 C under omgivnings- och mediumtemperaturen och får vara max. 3 C. Tryckluftens oljehalt måste vara konstant under hela livslängden. Använd enbart oljor som godkänts av AVENTICS, se kapitlet Teknisk information.

17 -2, Serie CD01-PI 17 för två monostabila ventiler eller två ventiler med 2 spolar Levereras inklusive tätning och fästskruvar Typ Storlek Port Materialnummer 26 mm G 1/4 Ø 3/8 Ø 10 R R R Dimensioner 14, , , Ändplatta (till höger) typ C Omvänd tryckinmatning tillåten Omgivningstemperatur min./max. Mediumtemperatur min./max. Medium Arbetstryck min./max. -5 C / +50 C Tryckluft -0,95 bar / 16 bar Separata anslutningar Material: Tätningar Pressgjutet aluminium Akrylnitril-butadiengummi

18 18-2, Serie CD01-PI Tekniska anmärkningar Det minimala styrtrycket får inte underskridas. Det kan leda till felkopplingar och funktionsfel på ventiler! Tryckdaggpunkten måste ligga minst 15 C under omgivnings- och mediumtemperaturen och får vara max. 3 C. Tryckluftens oljehalt måste vara konstant under hela livslängden. Använd enbart oljor som godkänts av AVENTICS, se kapitlet Teknisk information. Tryckluftsanslutning Pilotmatning Materialnummer Ingång Avluftning Pilotavluftning Pilotanslutning [1] [3 / 5] [12] [14] G 3/8 G 3/8 G 1/8 G 1/8 Extern Intern R R /8 NPT 3/8-18 NPTF 1/8 NPT 1/8-27 NPTF Intern R Dimensioner 119, ,5 18,3 90 3, , ,5 13,85 55,2 5 17, ,

19 -2, Serie CD01-PI 19 Ändplatta (vänster) typ C Omvänd tryckinmatning tillåten med samlad avluftning Omgivningstemperatur min./max. Mediumtemperatur min./max. Medium Arbetstryck min./max. -5 C / +50 C Tryckluft -0,95 bar / 16 bar Material: Tätningar Pressgjutet aluminium Akrylnitril-butadiengummi Tekniska anmärkningar Det minimala styrtrycket får inte underskridas. Det kan leda till felkopplingar och funktionsfel på ventiler! Tryckdaggpunkten måste ligga minst 15 C under omgivnings- och mediumtemperaturen och får vara max. 3 C. Tryckluftens oljehalt måste vara konstant under hela livslängden. Använd enbart oljor som godkänts av AVENTICS, se kapitlet Teknisk information. Tryckluftsanslutning Pilotmatning Materialnummer Ingång Avluftning Pilotavluftning Pilotanslutning [1] [3 / 5] [12] [14] G 3/8 G 3/8 G 1/8 G 1/8 Extern R /8-18 NPTF 3/8-18 NPTF 1/8 NPT 1/8-27 NPTF Extern R G 3/8 G 3/8 G 1/8 G 1/8 Intern R /8 NPT 3/8-18 NPTF 1/8 NPT 1/8-27 NPTF Intern R

20 20-2, Serie CD01-PI Dimensioner 55,2 27, ,85 10, ,5 67, ,5 18,3 119, ,7 3,

21 -2, Serie CD01-PI 21 Inmatningsmodul Standard: -1 Storlek: 26 mm kan rampmonteras, enkel Omvänd tryckinmatning tillåten P898_147 Standard -1, 26 mm Omgivningstemperatur min./max. Mediumtemperatur min./max. Medium Tryckluft Arbetstryck min./max. -0,95 bar / 16 bar Antal ventilplatser 1 Gallermått 27 mm Fästskruv med sexkantskruv Åtdragningsmoment för fästskruvar 2,5 Nm+0,25 Riktning pneum. anslutning (1) I sidan Riktning pneum. anslutning (2, 4) Uppåt Avluftning (3,5) Med riktad avluftning (3/5) Separata anslutningar Tryckluftsanslutning Enl. -1 Material: Tätningar Polyamid, glasfiberförstärkt Akrylnitril-butadiengummi Tekniska anmärkningar Det minimala styrtrycket får inte underskridas. Det kan leda till felkopplingar och funktionsfel på ventiler! Tryckdaggpunkten måste ligga minst 15 C under omgivnings- och mediumtemperaturen och får vara max. 3 C. Tryckluftens oljehalt måste vara konstant under hela livslängden. Använd enbart oljor som godkänts av AVENTICS, se kapitlet Teknisk information. Storlek Tryckluftsanslutning Materialnummer Ingång Avluftning [1] [3 / 5] 26 mm Ø 8x1 Ø 8x Blindpluggar ingär i leveransen För användning av basplattor enligt -2 måste skyddshatten R beställas separat.

22 22-2, Serie CD01-PI Dimensioner D898_147 Blindplatta Standard: -1 Storlek: 26 mm kan rampmonteras, enkel Omvänd tryckinmatning tillåten P898_149 Standard -1, 26 mm Omgivningstemperatur min./max. Mediumtemperatur min./max. Medium Tryckluft Arbetstryck min./max. -0,95 bar / 16 bar Antal ventilplatser 1 Gallermått 27 mm Fästskruv med sexkantskruv Åtdragningsmoment för fästskruvar 2,5 Nm+0,25 Tryckluftsanslutning Enl. -1 Material: Tätningar Polyamid, glasfiberförstärkt Akrylnitril-butadiengummi

23 -2, Serie CD01-PI 23 Tekniska anmärkningar Det minimala styrtrycket får inte underskridas. Det kan leda till felkopplingar och funktionsfel på ventiler! Tryckdaggpunkten måste ligga minst 15 C under omgivnings- och mediumtemperaturen och får vara max. 3 C. Tryckluftens oljehalt måste vara konstant under hela livslängden. Använd enbart oljor som godkänts av AVENTICS, se kapitlet Teknisk information. I/O-funktion genom kombination med kit för kontaktbrygga för extra in-/utgångar För användning av basplattor enligt -2 måste skyddshatten R beställas separat. Storlek Vikt Materialnummer [kg] 26 mm 0, Dimensioner 1) Monteringshål för gänga M2,5 D898_149

24 24-2, Serie CD01-PI Tryckregulator för vertikal montering Qn = 750 l/min Standard: -2 Storlek: 26 mm Manöver element+: Skruv med nyckelgrepp Montering på basplatta Reglerad anslutning: 1 Sätesventil P575_050 Certifikat LABS-free. Fri från ämnen som negativt påverkar lackering. Arbetstryck min./max. 2 bar / 10 bar Omgivningstemperatur min./max. Mediumtemperatur min./max. Medium Tryckluft Max. partikelstorlek 50 µm Tryckluftens oljehalt 0 mg/m³ - 5 mg/m³ Qn 750 l/min Material: Hus Tätningar Polyamid, glasfiberförstärkt; Polyoxymetylen Akrylnitril-butadiengummi Storlek Tryckluftsanslutning Reglerområde min./max. Reglerad anslutning Vikt Materialnummer Ingång Manometeranslutning [bar] [kg] 26 mm enligt -2 Ø6x1 0,8 / 8 1 0,23 R Nominellt flöde vid sekundärtryck 6,3 bar och Δp = 1 bar Levereras inklusive tätning och fästskruvar Manometern beställs separat

25 25-2, Serie CD01-PI Dimensioner ) Snabbanslutning, diameter 6 x 1 (för manometer) Stifttilldelning: 1) Magnetsida 14. 2) Magnetsida 12. 3) Jordkontakt. 4) Massa. Strypbackventil Qn = l/min Strypventilens riktning: 2 1 Arbetstryck min./max. Omgivningstemperatur min./max. Mediumtemperatur min./max. Medium 0,5 bar / 10 bar +0 C / +50 C +0 C / +50 C Tryckluft Material: Hus Tätning Polyamid Akrylnitril-butadiengummi Port 1 Port 2 Qn 2 1 Qn 1 2 Vikt [l/min] [l/min] [kg] Materialnummer Ø 8 Ø ,

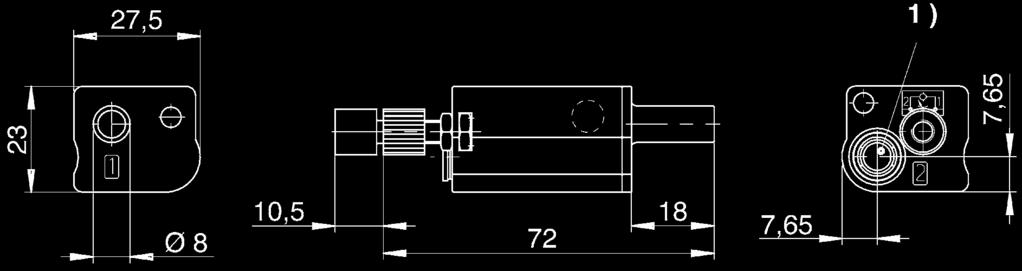

26 26-2, Serie CD01-PI Dimensioner D534_130 1) Snabbanslutning Ø 8 Skarvkoppling enligt CNOMO E N Honkontakt, M23x1, 19-polig, rak Öppna kabeländar, 19-polig Skyddsklass IP Tekniska anmärkningar Den angivna skyddsklassen gäller endast i monterat och kontrollerat skick. Kabellängd L Materialnummer [m] 5 R Dimensioner L 49,

27 -2, Serie CD01-PI 27 Polbild Buchse_19-polig Multipolkontakt D-Sub (25-polig) Honkontakt, D-Sub, 25-polig med kabel Omgivningstemperatur min./max. -5 C / +50 C Skyddsklass IP20 Driftspänning DC, max. 24 V DC Kabelutgång Vinklad 90 Material: Hus Kabelhölje Metall Polyvinylklorid Tekniska anmärkningar Den angivna skyddsklassen gäller endast i monterat och kontrollerat skick. Kabel-Ø Kabellängd L Vikt Materialnummer [mm] [m] [kg] 10,1 3 0,487 R ,41 R

28 28-2, Serie CD01-PI Dimensioner Stifttilldelning och kabelfärger, Kabelmärkning enligt DIN Honkontakt Stift Färg vit brun grön gul grå rosa blå röd svart violett grå/rosa röd/blå vit/grön Stift Färg brun/grön vit/gul gul/brun vit/grå grå/brun vit/rosa rosa/brun vit/blå brun/blå vit/röd brun/röd vit/svart

29 -2, Serie CD01-PI 29 Multipolkontakt D-Sub (25-polig) Honkontakt, D-Sub, 25-polig Omgivningstemperatur min./max. Skyddsklass Driftspänning DC, max. Kabeltvärsnitt -20 C / +80 C IP67 24 V DC 0,22 mm² Material: Hus Färg på kåpan Kabelfärg Termoplastisk elastomer Svart Svart Tekniska anmärkningar Den angivna skyddsklassen gäller endast i monterat och kontrollerat skick. Det förstärkta ledartvärsnittet för stift 25 är 0,82 mm². Kabelutgång Kabelhölje Kabel-Ø Kabellängd Fig. Materialnummer L [mm] [m] Polyvinylklorid 8,5 3 - R Polyvinylklorid 8,5 5 - R Rak 180 Polyvinylklorid 8, R Fig. 1 Polyuretan 10,5 3 Anpassad till kabelkedja R Polyuretan 10,5 5 Anpassad till kabelkedja R Polyuretan 10,5 10 Anpassad till kabelkedja R Polyvinylklorid 8,5 3 - R Polyvinylklorid 8,5 5 - R Vinklad 90 Polyvinylklorid 8, R Fig. 2 Polyuretan 10,5 3 Anpassad till kabelkedja R Polyuretan 10,5 5 Anpassad till kabelkedja R Polyuretan 10,5 10 Anpassad till kabelkedja R Fig. 1 Fig

30 30-2, Serie CD01-PI Stifttilldelning och kabelfärger, Kabelmärkning enligt DIN Honkontakt Stift Färg vit brun grön gul grå rosa blå röd svart violett grå/rosa röd/blå vit/grön Stift Färg brun/grön vit/gul gul/brun vit/grå grå/brun vit/rosa rosa/brun vit/blå brun/blå vit/röd brun/röd vit/svart Multipolkontakt D-Sub (25-polig) Omgivningstemperatur min./max. Skyddsklass Driftspänning DC, max. -5 C / +50 C IP65 24 V DC Material: Hus Polyamid Tekniska anmärkningar Den angivna skyddsklassen gäller endast i monterat och kontrollerat skick. Anvisning för användning med VS LP04: Kontakten kan endast användas för LP04-utföranden med elektrisk anslutning på sidan. Elektriskt gränssnitt Honkontakt, D-Sub, 25-polig Hankontakt, D-Sub, 25-polig Kabelutgång Rak 180 Vinklad 90 Rak 180 Vinklad 90 Anslutningsbar kabel-ø min./max. [mm] Färg på kåpan Vikt Fig. Materialnummer [kg] 4 / 13 Svart 0,042 Fig. 1 R / 13 Svart 0,042 Fig. 2 R I leveransen: multipolkontakt inkl. 1 överfallsmutter, 1 vinkelkoppling

31 -2, Serie CD01-PI 31 Fig. 1 1) 2) 1) Vinkelkoppling 2) Överfallsmutter _2 Fig. 2 1) 2) 1) Honkontakt 2) Överfallsmutter _3

32 32-2, Serie CD01-PI Stifttilldelning Honkontakt Hankontakt Stift Färg vit brun grön gul grå rosa blå röd svart violett grå/rosa röd/blå vit/grön Stift Färg brun/grön vit/gul gul/brun vit/grå grå/brun vit/rosa rosa/brun vit/blå brun/blå vit/röd brun/röd vit/svart Kontaktbrygga Styrning: Plug-In -2 Antal magnetspolar: 1 Omgivningstemperatur min./max. Skyddsklass Kortslutningsskydd Statusindikering LED för ventil Fästskruv Åtdragningsmoment för fästskruvar [+0,05] IP V bistabil Gul M2,5 med spår 0,25 Nm 9845 Material: Hus Tätningar Polyterimid Fluorgummi Driftspänning Spänningstolerans DC Vikt Materialnummer DC [V] [kg] 24 V -10% / +10% 0,02 R

33 -2, Serie CD01-PI 33 Dimensioner 62 30,7 6,6 56,5 X 7,35 59,4 53,5 79,5 10 2,1 16,6 19, ,75 2) 1) X 4) 3) Stifttilldelning: 1) Magnetsida 14. 2) Magnetsida 12. 3) Jordkontakt. 4) Massa Kontaktbrygga Styrning: Plug-In -2 Antal magnetspolar: 2 Omgivningstemperatur min./max. Skyddsklass Kortslutningsskydd Statusindikering LED för ventil Fästskruv Åtdragningsmoment för fästskruvar [+0,05] IP65 43 V bistabil Gul M2,5 med spår 0,25 Nm Material: Hus Tätningar Polyterimid Fluorgummi 9846

34 34-2, Serie CD01-PI Driftspänning Spänningstolerans DC Vikt Materialnummer DC [V] 24 V -10% / +10% 0,03 R [kg] Dimensioner 64,4 58 7,35 8 4,1 10 X 79,5 88 2, ,6 X 2) 1) 4) 3) ,2 19,8 22,75 Stifttilldelning: Stift 1: Magnetsida 14 PIN 2: Magnetsida 12 Stift 3: Jordkontakt Stift 4: Massa

35 35-2, Serie CD01-PI Manometer Anslutning bak Bakgrundsfärg: Vit Skalfärger: Svart / Röd Enheter: bar / psi ATEX-anpassad Typ Manometer, typ rörfjäder Enhet huvudskala (yttre) bar Enhet biskala (inre) psi Omgivningstemperatur min./max. -15 C / +80 C Medium Tryckluft Max. partikelstorlek 50 µm Tryckluftens oljehalt 0 mg/m³ - 5 mg/m³ Visare Svart Förstahandsfärg (yttre) Svart Andrahandsfärg (inre) Röd DSCN1693 Material: Hus Polyamid Den levererade produkten kan avvika från bilden. Tekniska anmärkningar För användning i Ex-zonerna 1,2,21,22 Nominell diameter Tryckluftsanslutning Användningsområde Indikatorområde Arbetstryck Vikt Materialnummer [mm] [bar] [bar] [bar] [kg] Ø / 10 0, I leveransen ingår: Rak snabbanslutning, förlängd ( )

36 36-2, Serie CD01-PI Dimensioner 4 6 Ø psi bar Ø6 16,5 38,

37 -2, Serie CD01-PI 37, Serie CD01-PI 13533_a Materialnummer Typ Beställningsmängd [styck] Anm. R Märkskyltar för mellanplatta 10 - R R Byggsats för fältbuss (B-design från vänster ändplatta) består av 1 st flatkabel och 2 st plåtskruvar M9x6,5 Avtätningspluggar (typ C) för tryckzonsseparering (kanal 1, 3, 5) 1-1 1) R Kontaktlåda, D-Sub (25-polig) 24 VDC 1 - R Kontaktlåda, D-Sub (37-polig) 24 VDC 1 - R Kontaktlåda, M23 24 VDC 1 - R Skyddshatt 1 2) 1) Leveransomfattning: 3 styck 2) För användning av basplattor enligt -2 måste skyddshatten R beställas separat.

38 AVENTICS GmbH Ulmer Straße Laatzen, GERMANY Phone Fax info@aventics.com Fler adresser finns på De beskrivna produkterna från AVENTICS får endast användas inom industrin. Läs bruksanvisningen noggrant och i sin helhet, innan du använder produkten. Följ gällande föreskrifter och lagar i användarlandet. Om produkten ingår i en applikation observera tillverkarens uppgifter om anläggningen så att produkten används säkert. Våra uppgifter är endast en produktbeskrivning. De utgör ingen specifikation av produktens beskaffenhet eller produktens lämplighet för ett visst användningsområde. Våra uppgifter befriar inte användaren från egna bedömningar och kontroller. Observera att våra produkter utsätts för naturligt slitage och åldrande Ett konfigurationsexempel finns avbildat på titelsidan. Den levererade produkten kan avvika från bilden. Rätten till ändringar förebehålles. Alla rättigheter innehas av AVENTICS S.à r.l., även vad det gäller anmälan av skyddsrätter. All förfoganderätt över kopiering och distribution tillhör oss. Online PDF
